TM-T88IV - POS thermische printer EPSON - Gratis gebruiksaanwijzing en handleiding

Producttype	POS thermische printer
Merk	EPSON
Model	TM-T88IV
Afmetingen (ongeveer)	145 x 197 x 148 mm (B x D x H)
Gewicht (ongeveer)	1,8 kg
Voeding	Netadapter (ingang AC 100-240V, uitgang DC 24V)
Papiersoort	Thermische rol (breedte 80 mm)
Afdrukmethode	Direct thermisch
Beschikbare interfaces	Serieel (null modem), parallel (IEEE 1284), USB (met stuurprogramma)
Belangrijkste functies	Bon afdrukken, automatische papiersnijder, handmatige papierinvoer
Bedieningspaneel	Papierinvoerknop, stroom-, fout- en papierlampjes
Installatie	Horizontaal (vlak oppervlak) of verticaal (optionele wandsteun WH-10)
Veiligheid	Uitschakeling bij oververhitting, beveiligde papiersnijder, schakelaarkap tegen onbedoeld gebruik
Onderhoud	Reiniging van de thermische kop met isopropylalcohol om de 3 maanden
Meegeleverde accessoires	Printer, papierrol, schakelaarkap, connectorkap, netadapter
Conformiteit	CE, FCC Klasse A, ICES-003 Klasse A, VCCI Klasse A, UL 1950, CSA C22.2 Nr. 950
Probleemoplossing - Foutindicatie brandt	Controleer of er papier is (PAPER OUT) of of de klep gesloten is
Probleemoplossing - Papierstoring	Open de klep, verwijder vastgelopen papier, gebruik indien nodig de papiersnijderkap
Losse onderdelen	Thermische kop, papiersnijder, papieren rollen, kappen
Repareerbaarheid	Niet zelf demonteren, neem contact op met een Epson-servicecentrum

Veelgestelde vragen - TM-T88IV EPSON

Hoe installeer ik de EPSON TM-T88IV printer?

De printer kan horizontaal op een vlak oppervlak worden geïnstalleerd (papieruitvoer aan de bovenkant) of verticaal (papieruitvoer aan de voorkant) door deze aan de muur te bevestigen met de optionele wandsteunset WH-10. Zorg ervoor dat u de kabels aansluit (serieel null modem, parallel IEEE 1284, of USB na installatie van het stuurprogramma) voordat u de stroom inschakelt.

Hoe vervang ik de papierrol?

Druk op de klepopener om de klep te openen. Verwijder de kern van de gebruikte rol en plaats de nieuwe rol in de juiste richting (zie afbeelding G). Trek het papier eruit, sluit de klep en scheur het papier af met de ingebouwde papiersnijder.

Wat te doen als de foutindicatie (ERROR) brandt?

Als het PAPER OUT-lampje ook brandt, betekent dit dat de papierrol ontbreekt of bijna leeg is. Als het PAPER OUT-lampje uit is, controleer dan of de printerklep goed gesloten is.

Hoe reinig ik de thermische printkop?

Zet de printer uit en open de klep. Gebruik een wattenstaafje bevochtigd met een alcoholoplosmiddel (ethanol, methanol of isopropylalcohol) om de thermische elementen te reinigen. Laat de kop afkoelen voordat u reinigt. EPSON raadt aan om elke drie maanden te reinigen.

Hoe verhelp ik een papierstoring?

Zet de printer uit en open de klep. Verwijder het vastgelopen papier. Als papier vastzit in de papiersnijder, open dan de kap van de papiersnijder (zie afbeelding J), draai aan de knop totdat u een driehoek ziet om het mes terug te plaatsen, en sluit deze. Open vervolgens de printerklep om de rest van het papier te verwijderen.

Welke kabels gebruiken voor de interfaces?

Gebruik voor de seriële interface een null modem-kabel. Voor de parallelle interface een IEEE 1284-kabel. Voor de USB-interface installeert u eerst het stuurprogramma voordat u de printer aansluit.

Waar kan ik de stuurprogramma's en handleidingen van de printer downloaden?

In Noord-Amerika gaat u naar http://www.epsonexpert.com/. In andere landen raadpleegt u http://www.epson-pos.com/. Selecteer het product in het vervolgkeuzemenu voor de stuurprogramma's en documentatie.

Wat te doen als de printer oververhit raakt en stopt met afdrukken?

Het afdrukken stopt automatisch om de thermische kop te beschermen. Wacht tot deze is afgekoeld; het afdrukken wordt vanzelf hervat. Als het probleem aanhoudt, zet u de printer uit, wacht 10 seconden en zet u deze weer aan.

Hoe installeer ik de schakelaarkap?

De meegeleverde schakelaarkap voorkomt onbedoeld bedienen van de aan/uit-schakelaar. Installeer deze zoals aangegeven in afbeelding B van de handleiding. Zorg ervoor dat deze stevig vastzit.

Hoe installeer ik de connectorkap?

Sluit eerst alle kabels aan. Plaats de twee haken van de connectorkap op de behuizing (afbeelding C) en laat deze vervolgens zakken om vast te klikken. Om deze te verwijderen, keert u de printer om en duwt u de zijkanten naar binnen terwijl u naar beneden duwt (afbeelding D).

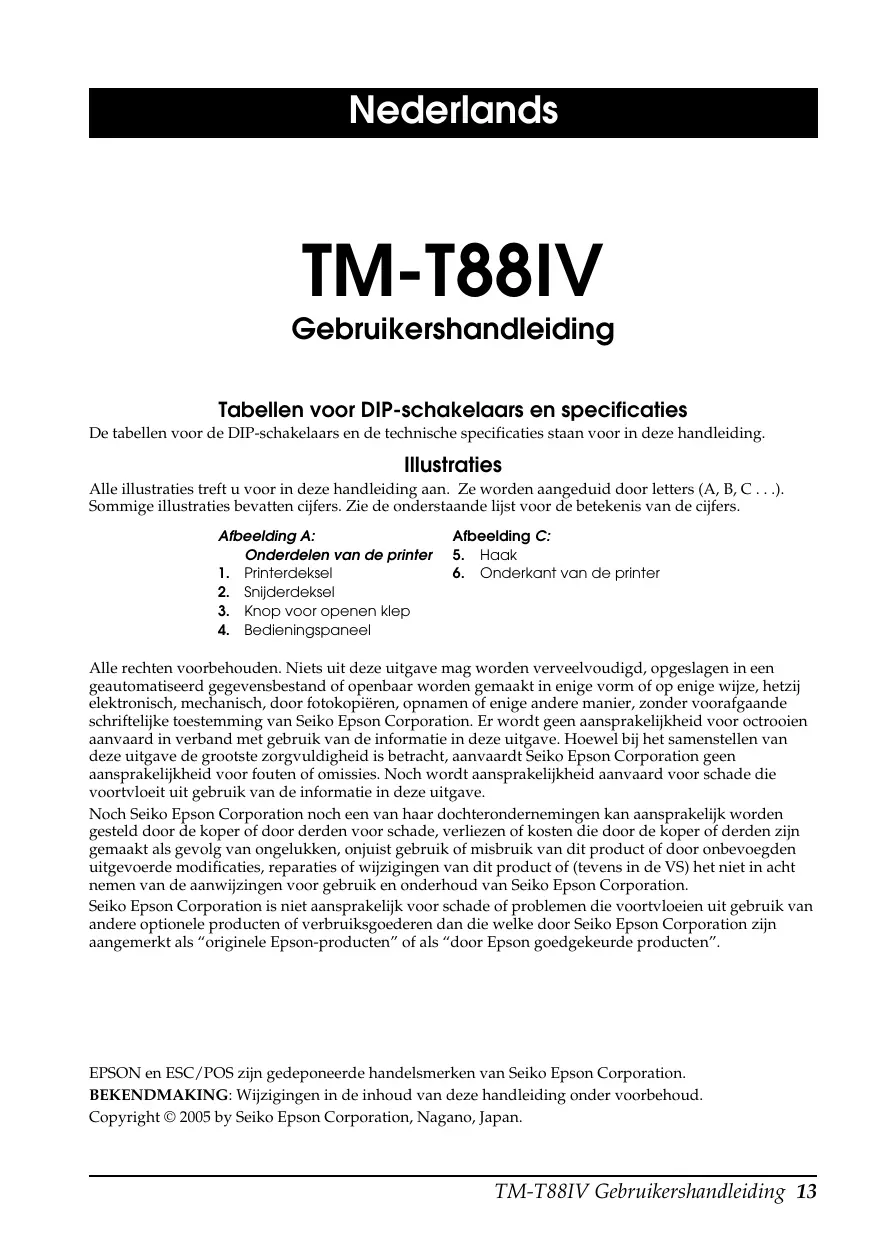

GEBRUIKSAANWIJZING TM-T88IV EPSON

Gebruikershandleiding

Tabellen voor DIP-schakelaars en specifications

De tabellen voor de DIP-schakelaars en de technische specificaties staan voor in deze handleiding.

Illustrations

Alle illustraties treft u voor in deze handleiding aan. Ze worden aangeduid door letters (A, B, C ...). Sommige illustraties bevatten cijfers. Zie de onderstaande lijst voor de betekenis van de cijfers.

Afbeelding A:

Onderdelen van de printer

1. Printerdeksel
2. Snijderdeksel
3. Knop voor openen klep
4. Bedieningspaneel

Afbeelding C:

1. Haak
2. Onderkant van de printer

Alle rechten voorbehonden. Nietsuit deze uitgave mag worden verveelvoudigd, opgeslagen in een geautomatiserd geevervensbestand of openbaar worden gemaakt in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopiernen, opnamen of enige andere manier, zonder voorafaande schriftelijk toestemming van Seiko Epson Corporation. Er wordt geen aanspraelijkheid voor octrooien aanvaard in verband met grabuik van de informatie in deze uitgave. Hoewel bij het samenstellen van deze uitgave de grootste zorgvuldigheid is betracht, aanvaardt Seiko Epson Corporation geen aanspraelijkheid voor fouten of omissions. Noch worden aanspraelijkheid aanvaard voor schade die voortvloeituit grabuik van de informatie in deze uitgave.

Noch Seiko Epson Corporation noch een van haar dochterondernemingen kan aansprakelijk worden gesteld door de koper of door derden voor schade, verliezen of kosten die door de koper of derden zijn gemaaakt als gevolg van ongelukken, onjuist gebruik of misbruik van dit product of door onbevoegden uitgevoerde modificaties, reparaties of wijzigingen van dit product of (tevens in de VS) het Niet in alot nemen van de aanwijzingen voor gebruik en onderhoud van Seiko Epson Corporation.

Seiko Epson Corporation is nicht aansprakelijk voor schade of problemen die voortvloeien uit gebruik van andere optionele producten of verbruiksgoederen dan die welke door Seiko Epson Corporation zijn aangemerkt als "originele Epson-producten" of als "door Epson goedgekeurde producten".

EPSON en ESC/POS zijn gedeponeerde handelsmerken van Seiko Epson Corporation.

BEKENDMAKING: Wijzigingen in de inhoud van deze handleiding onder voorbehoud.

Normen voor elektromagnetische compatibiliteit en veiligheid

Naam product: TM-T88IV

Naam model: M129H

De volgende normen gelden alleen voor printers die van de desbetreffende aanduiding zijn voorzien. (EMC getest met Epson-voedingen.)

Europa: CE-keur

Bij aansluiting van een Niet-afgeschermde printerverbindingskabel op deze printer voldoet de printer net aan de geldende normen voor EMC. U worden erop gewezen dat wijzigingen of aanpassingen die nicht uitdrukkelijk door Seiko Epson Corporation zijn goedgekeurd, u hetrecht op gebruik van de apparatuur konnen ontnemen.

CE-keurmerk

De printer voldoet aan de volgende richtlijnen en normen:

Richtlijn 89/336/EEC EN 55022 classe B

EN 55024

IEC 61000-4-2

IEC 61000-4-3

IEC 61000-4-4

IEC 61000-4-5

IEC 61000-4-6

IEC 61000-4-11

Veiligheidsmaatregelen

Dit gedeelte bevat belangrijke informatie voor veilig en efectief gebruik van dit product. Lees dit gedeelte aandachtig door en bewaar het op een goed toegankelijkkeplaats.

WAARSCHUWING:

Het apparaat onmiddelijk uitschakelen wonneer het rook, een vreemde geur of ongebruikelijk geluid afgeeft. Doorgaan met gebruik kan leiden tot brand of elektrische schokken. De stekker onmiddelijk UIT het stopcontact trekken en contact opnemen met de leverancier of een servicecentrum van Seiko Epson voor advies.

Probeer zich zelf het product te repareren. Onjuist uitgevoerde reparations kuren gevaar veroorzaken.

Dit product Niet demonteren of wijzigen. Wijzigen van dit product kan letsel of brand veroorzaken.

Ervoor zorgen dat u de juiste voedingsbron gelebruikt. Aansluiten op een onjuiste voedingsbron kan brand veroorzaken.

Voorkomen dat er voorwerpen in het apparaat vallen. Binnendringen van vreemde voorwerpen kan brand veroorzaken.

Als er water of andere vloeistoffen in het apparatuur verechtkomt, de stekker onmiddelijkukt het stopcontact trekken en contact opnemen met de leverancier of een Seiko Epson servicecentrum voor advies. Doorgaan met gebruik kan leiden tot brand.

Als u het deksel van de DIP-schakelaars opent, mag u Niet vergeten dit waar te sluiten en de schroef aan te draaien nadat u de DIP-schakelaar versteld hebt. Gebruik van dit product terwijl dit deksel open is, kan brand of elektrische schokken verroorzaken.

LET OP:

De kabels nicht op een andere wijze aansluiten dan als vermeld in deze handleiding. Een andere wijze van aansluiting kan apparatuurschade of brand verooorzaken.

Dit apparaat moet op een stevige, stabiele en horizontale ondergrund geplaatst worden. Het product kan beschadigd raken of ongelukken veroorzaken als het valt.

Niet gebruiken opplaatsen met een hoge vochtigheidsgraad of veel stof. Overmatig voucht en/of stof kan apparatuurschade of brand tot gevolg hebben.

Geen zware voorwerpen boven op dit product plaatsen. Nooit op dit product gaan staan of leunen. De apparatuur kan defect raken of in elkaar klappen, wat breuk en eventueel letsel kan veroorzaken.

Om ongelukken te voorkomen altfijd de stekker van dit product UIT het stopcontact trekken als u het langere tijd Niet gebruikt.

Bij gebruik van persluchtproducten, zoals spuitbussen, voor reinigingijdens reparaties en onderhoud, mogen er geen producten met ontvlambaar gas worden gebruikt.

Waarschuwingsetik Ketten

A LET OP:

De thermische kop worden teet.

LET OP:

Raken van de handmatige papiersnijder kan lesfel veroorzaken.

Gebruiksbeperkinge

Wanner dit product gebruikt worden voor toepassingen die een hoge mate van betrouwbaarheid/veiligheid vereisen zoals bijv. transportapparatuur voor vliegtuigen, treinen, schepen, auto's enz.; ramppreventievoorzieningen; diverse soorten beveiligingsapparatuur enz.; of functionele/precisie-apparatuur, mag u dit product alleen gebruiken indien uw ontwerp voorziet in redundantie en failsafes ten einde de veiligheid en betrouwbaarheid van het complete system te waarborgen. Omdat dit product Niet bestemd is voor toepassingen die een uitermate hoge mate van betrouwbaarheid/veiligheid vereisen zoals luchtvaartapparatuur, primaire communicatieapparatuur, regelapparatuur voor

kerninstallations of medische apparatuur voor directe medische zorg, worden u geacht uw eigeng oordeel te hanteren aangaande de geschiktheid van dit product, op basis van grondige evaluatie.

Uitpakken

De printer met standardaard specificaties omvat de volgende items. Neem contact op met de leverancier als er onderdelen beschadigd zijn.

□ Printer

Rolpapier

Deksel voor stroomschakelaar

Connectorkap*

• Netspanningsadapter*

• Soms Niet met de printer meegeleverd.

Belangrijke informatie over installmentie

Gebruik voor een seriële verbinding een null-modemkabel.
Gebruik voor een parallelle verbinding een IEEE 1284-kabel.
Installer voor een USB-verbinding het stuurprogramma voordat u de printer aansluit.

Downloaden van stuur- en hulpprogramma's en gebruiksaanwijzingen

Stuur- en hulpprogramma's en gebruiksaanwijzingen konnen van een van de volgende URL's gedownload worden.

Klanten in Noord-Amerika können gebruik make van de volgende website: http://www.epsonexpert.com/ en de instructies op het scherm volgen.

Klanten in andere landen können gebruik makev van de volgende website: http://www.epson-pos.com/

Selecteer de naam van het product uit het verzolgmenu 'Select any product' (Selecteer een product).

Horizontale of vertical installation van de printer

U kunt de printer horizontal op een plat oppervlak installereren (met de papieruitvoer maar boven) of vertical (met de papieruitvoer maar voren) door hem aan de muur te hangen, met gebruik van de afzonderlijk te bestellen beugelset WH-10.

WAARSCHUWING:

Vergeet wanner u de printer met de beugelset op de wand monteert nicht om een connectorkap op de printer te bevestigen.

Bedieningspaneel

FEED-knop

Deze knop voert het papier in.

Aan/Uit-lampje

Dit lampje brandt als de printer aanstaat.

ERROR-lampje

Geeft aan dat er een fouit is.

PAPER OUT-lampje

Geeft aan dat het papier bijna of helemaal op is. Knipperen geeft de stand-by modus aan.

Gebruik van het deksel voor de aan/uitknop

WAARSCHUWING:

Als er zich een ongeluk voordoet terwijl het deksel van de aan/uitknop is aangebracht,要去 unmiddelijk het voedingsnoor uit het stopcontact trekken. Verder gebruik kan brande of elektrische schokken veroorzaken.

U kunt het meegeleverde deksel voor de stroomschakelaar gebruiken om te voorkomen dat er per ongeluk op de knop worden gedrukt. Gebruik dit deksel door het te installereren zoals afgebeeld in aflb. B.

Aanbrengen en verwijderen van de connectorkap

Deze instructies gelden voor printers dieijken geleverd met een connectorkap voor bescherming van de kabels. Doe het volgende om de connectorkap aan te brengen:

1. Sluit eerst alle kabels aan. De connectorkap heeft drie kabelopengingen: rechts, links en darüber.
2. Plaats de twee haakjes op de connectorkap zo dat ze vasthaken op de printerkast (zie afb. C).
3. Druk de connectorkap maar beneden om hem op de printerkast vast te zetten. Om de connectorkap te verwijderen, keert u de printer om en duwt u de connectorkap omlaag terwijl u derijkanten van de connectorkap� aar binnen duwt om de haakjes van de printerkast los te halen. Zie afbeelding ±bD

Installeren van rolpapier

1. Druk op de knop om het deksel te openen. Zie afbeelding E.
2. Verwijder de rol van het opgebruekte rolpapier enplaats het neue rolpapier. Zie afbeelding F.
3. De juiste papierrichting staat aufgebeeld in afb. G.
4. Trek het papier een stuk uit (zie aflb. ±bH ). Sluit het deksel en scheur het papier af (zie aflb. ±b ).

Probleemoplossing

Lichtjes op het bedieningspaneel branden nicht

Inspecteer de aansluiting van de voedingskabels en het stopcontact.

ERROR-LED brandt (knippert Niet) en er wordt niets afgedrukt

Als PAPER OUT brandt, is het rolpapier Niet geinstalleerd of is het bijna op.

Als PAPER OUT Niet brandt, is het printerdeksel Niet goed gesloten.

ERROR-LED knippert en er wordt niets afgedrukt (en er is geen papier vastgelopen)

Het drukken stopt als de kop oververhit raakt en wordt automatisch hervat nadat de kop is afgekoeld.

Zet de printer uit, wacht tien seconden en zet hemervoigens wee aan als oververhitting Niet de oorzaak is.

Verwijderen van vastgelopen papier

LET OP:

Raak de thermische kop Niet aan, aangezien hij na het afdrukken zeer heet kan zichn.

1. Zet de printer uit en druk op de knop voor het openen van het printerdeksel.
2. Verwijder het vastgelopen papier, installeer de rol waar en sluit het deksel.
3. Als het papier is vastgelopen in de papiersnijder en u het printerdeksel Niet kunt openen, opent u het deksel van de papiersnijder (zie aflb. J).
4. Draai aan de knop totdat u een driehoekje ziet in de opening. Hierdoor worden het snijmes teruggezet maar de normale positie. Naast de papiersnijder ziet u een etiket met aanwijzingen. Zie afbeelding K.
5. Sluit het deksel van de papiersnijder.
6. Open het printerdeksel en verwijder het vastgelopen papier.

Reinigen van de thermische kop

LET OP:

Na het afdrukken kan de thermische kop zeer heet+zijn. Raak hem Niet aan en wacht totdat hij is afgekoeld voordat u hem schoonmaakt. Beschadig de thermische kop Niet door hem met uw vingers of harde voorwerpen aan te raken.

Zet de printer uit, open het printerdeksel en kaak het verwarmingselement van de thermische kop schoon met een wattenstaafje dat in een alcoholoplosmiddel is gedrenkt (ethanol, methanol of isopropanol).

Epson beveelt aan de thermische kop regelmatig (gewoonlijk om de drie maanden) te reinigen om een goede afdrukkwaliteit te behouden.

TM-T88IV

Op uw product is een label van een rolcontainer met een kruis erdoor aangebracht. Dit label wil zeggen dat dit product nicht bij het normale huishoudelijk afval mag worden ingezameld. Om eventuele schade aan het milieu of de gezondheid van de mens te voorkomen要去 dit product geschaden van al het ander afval worden ingezameld, zodate het op een verantwoorde wijze kan worden verwerkt. Voor meer informatie over uw lokale afvalinzameling verwert u zich tot uw gemeente of de leverancier bij wie u dit product hebget gekocht.
