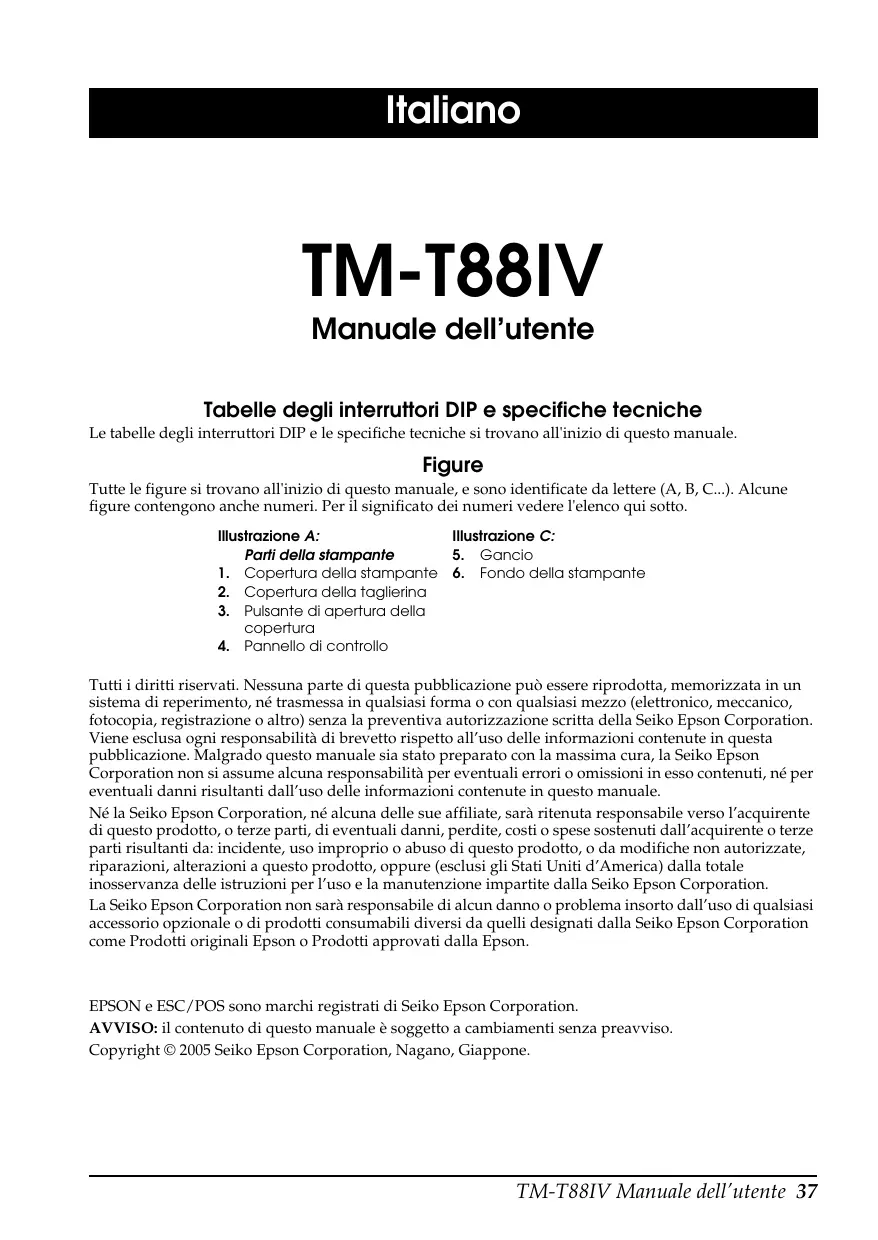

MANUALE UTENTE TM-T88IV EPSON

1. Copertura della stampante 6. Fondo della stampante

2. Copertura della taglierina

3. Pulsante di apertura della

4. Pannello di controllo

Tutti i diritti riservati. Nessuna parte di questa pubblicazione può essere riprodotta, memorizzata in un sistema di reperimento, né trasmessa in qualsiasi forma o con qualsiasi mezzo (elettronico, meccanico, fotocopia, registrazione o altro) senza la preventiva autorizzazione scritta della Seiko Epson Corporation. Viene esclusa ogni responsabilità di brevetto rispetto all’uso delle informazioni contenute in questa pubblicazione. Malgrado questo manuale sia stato preparato con la massima cura, la Seiko Epson Corporation non si assume alcuna responsabilità per eventuali errori o omissioni in esso contenuti, né per eventuali danni risultanti dall’uso delle informazioni contenute in questo manuale. Né la Seiko Epson Corporation, né alcuna delle sue affiliate, sarà ritenuta responsabile verso l’acquirente di questo prodotto, o terze parti, di eventuali danni, perdite, costi o spese sostenuti dall’acquirente o terze parti risultanti da: incidente, uso improprio o abuso di questo prodotto, o da modifiche non autorizzate, riparazioni, alterazioni a questo prodotto, oppure (esclusi gli Stati Uniti d’America) dalla totale inosservanza delle istruzioni per l’uso e la manutenzione impartite dalla Seiko Epson Corporation. La Seiko Epson Corporation non sarà responsabile di alcun danno o problema insorto dall’uso di qualsiasi accessorio opzionale o di prodotti consumabili diversi da quelli designati dalla Seiko Epson Corporation come Prodotti originali Epson o Prodotti approvati dalla Epson. EPSON e ESC/POS sono marchi registrati di Seiko Epson Corporation. AVVISO: il contenuto di questo manuale è soggetto a cambiamenti senza preavviso. Copyright © 2005 Seiko Epson Corporation, Nagano, Giappone. TM-T88IV Manuale dell’utente 37 English Standard EMC e di sicurezza applicati a questo prodotto Nome del prodotto: TM-T88IV Nome del modello: M129H Gli standard seguenti sono stati applicati solo alle stampanti così etichettate (il test EMC è stato fatto usando gli alimentatori Epson). Europa: Contrassegno CE Sicurezza: EN 60950 Nord America: EMI: FCC/ICES-003 Classe A Sicurezza: UL 1950/ CSA C22.2 N. 950 Giappone: EMC: VCCI Classe A Oceania: EMC: AS/NZS CISPR22 Classe B Cina: EMC: GB9254 GB17625.1 Sicurezza: GB4943 Taiwan: EMC: CNS13438 Sicurezza: CNS14336 AVVERTENZA Il collegamento a questa stampante di un cavo d’interfaccia di stampante non schermato renderà non validi gli standard EMC di questa periferica. Si informa che cambiamenti o modifiche non espressamente approvati dalla Seiko Epson Corporation possono rendere nullo il diritto di usare il prodotto. Contrassegno CE La stampante è conforme alle direttive e norme seguenti: Direttiva 89/336/EEC EN 55022 Classe B EN 55024

Precauzioni di sicurezza Questa sezione contiene informazioni importanti per l’uso efficiente e sicuro di questo prodotto. Leggere attentamente questa sezione e conservarla in un luogo prontamente accessibile. AVVERTENZA: Spegnere immediatamente l’unità se produce fumo, un odore strano o un rumore inconsueto. L’uso continuato potrebbe costituire causa d’incendio. Staccare immediatamente la spina dell’unità e rivolgersi al rivenditore o alla Seiko Epson per assistenza in merito. Non riparare mai da soli questa unità. La riparazione impropria potrebbe creare un pericolo. Non smontare né modificare mai questo prodotto. La manomissione del prodotto potrebbe causare lesioni personali, incendio. Accertarsi di usare la fonte di alimentazione specificata. Il collegamento del prodotto ad una fonte di alimentazione impropria potrebbe causare incendio. Evitare che nell’unità entrino corpi estranei. Questi potrebbero causare incendio. 38 TM-T88IV Manuale dell’utente English Se acqua o altri liquidi cadono accidentalmente nell’unità, staccare immediatamente il cavo di alimentazione, quindi rivolgersi per consigli al rivenditore o al centro di assistenza della Seiko Epson. L’uso continuato dell’unità potrebbe causare incendio. Se la copertura degli interruttori DIP viene aperta, accertarsi di chiuderla e avvitare la vite dopo aver regolato l'interruttore DIP. L'uso della stampante con la copertura aperta può causare incendio o scossa elettrica. ATTENZIONE: Non collegare i cavi in alcun modo diverso da quello indicato in questo manuale. Collegamenti non corretti possono causare danni all’unità e ustioni personali. Posare questa unità su una superficie piana, solida e stabile. Se cade, questa unità può rompersi o causare lesioni personali. Non usare questa unità in ambienti soggetti ad un elevato tasso di umidità o polvere. L’umidità o la polvere eccessiva può causare danni all’unità o incendio. Non mettere oggetti pesanti sopra questa unità. Non porsi sopra questa unità né appoggiarsi. L’unità potrebbe cadere e rompersi o causare lesioni personali. Per motivi di sicurezza, staccare sempre la spina dell’unità prima di lasciarla incustodita per un lungo periodo di tempo. Quando durante la riparazione o la manutenzione dell'unità vengono usati, per la pulizia, prodotti ad aria compressa, quali gli air duster, è vietato usare tali prodotti se contengono gas infiammabili. Etichette di avvertimento ATTENZIONE: La testina di stampa è molto calda. ATTENZIONE: Per evitare infortuni alla persona, non toccare la taglierina manuale. Limitazioni d’impiego Quando questo prodotto viene impiegato in applicazioni che richiedono un alto grado di affidabilità e sicurezza, come dispositivi relativi a trasporti aerei, per treno, via mare, con motoveicoli, ecc., dispositivi per la prevenzione di disastri, dispositivi di sicurezza vari ecc. o dispositivi di precisione/funzionali, lo si dovrebbe usare solo dopo avere preso in considerazione l’inclusione nel progetto di elementi di ridondanza e resistenza ai guasti aventi lo scopo di mantenere la sicurezza e l’affidabilità dell’intero sistema. Poiché questo prodotto è stato progettato per essere usato in applicazioni che richiedono un altissimo grado di affidabilità e sicurezza, come in apparecchiature aerospaziali, reti di comunicazione, controllo di impianti nucleari o apparecchi per l’assistenza medica usate in cura diretta dei pazienti, ecc., si dovrà usare il proprio discernimento nel valutare a fondo il prodotto e garantire che sia adatto all’uso. TM-T88IV Manuale dell’utente 39 English Disimballaggio Gli articoli seguenti sono inclusi con la stampante in configurazione standard. Se un articolo risulta danneggiato, rivolgersi al rivenditore della stampante. ❏ Stampante ❑ Carta in rotolo ❏ Copertura dell'interruttore dell'alimentazione ❑ Copertura del connettore * ❏ Adattatore CA *

• Può non essere inclusa con la stampante acquistata. Importanti note per l’installazione

Per interfaccia seriale, usare un cavo null modem. Per interfaccia parallela, usare un cavo IEEE 1284 Per interfaccia USB, installare il driver prima di collegare la stampante. Download dei driver, dei programmi di utility e dei manuali I driver, i programmi di utility e i manuali possono essere scaricati dai siti ai seguenti indirizzi URL. Per clienti in Nord America, andare al seguente sito Web: http://www.epsonexpert.com/ e seguire le istruzioni fornite sullo schermo. Per clienti in altri Paesi, andare al seguente sito Web: http://www.epson-pos.com/ Selezionare il nome del prodotto dal menu a discesa “Select any product”. Installazione orizzontale o verticale La stampante può essere installata orizzontalmente (con la carta che esce dall’alto) o verticalmente (con la carta che esce di fronte) appesa alla parete usando il kit della staffa di sostegno opzionale WH-10. AVVERTENZA: Se la stampante viene appesa alla parete usando il kit della staffa di sostegno, ricordarsi di montare una copertura dei connettori sulla stampante. Pannello di controllo Pulsante FEED Alimenta la carta nella stampante. LED dell’alimentazione Questo LED è acceso quando la stampante è accesa. LED ERROR Indica un errore.

Se acceso, indica che la carta è finita o sta per finire. Se lampeggia, indica lo stato di attesa. 40 TM-T88IV Manuale dell’utente English Uso della copertura dell’interruttore dell’alimentazione AVVERTENZA: Se la stampante subisce un incidente e la copertura dell’interruttore dell’alimentazione è installata, staccare immediatamente il cavo di alimentazione. L’uso continuato della stampante può causare un incendio o una scossa elettrica. L'acclusa copertura dell'interruttore dell'alimentazione assicura che l'interruttore dell'alimentazione non venga premuto accidentalmente. Per usare questa copertura, installarla così come mostrato nella figura B. Installazione e rimozione della copertura dei connettori Queste istruzioni si applicano se insieme alla stampante viene consegnata una copertura dei connettori con lo scopo di proteggere i cavi. Per installare la copertura, procedere come segue:

1. Innanzitutto collegare tutti i cavi. La copertura dei connettori ha tre uscite

possibili per il cavo: a destra, a sinistra e dietro.

2. Posizionare i due ganci sulla copertura dei connettori in modo che aggancino

la carrozzeria della stampante, come mostrato nella figura C.

3. Premere in basso la copertura dei connettori affinché scatti sulla carrozzeria

della stampante. Per rimuovere la copertura dei connettori, capovolgere la stampante, premere in basso la copertura dei connettori spingendo contemporaneamente all'interno entrambi i lati della copertura dei connettori per sganciare i ganci della carrozzeria della stampante. Vedere la figura D. Installazione della carta in rotolo

Premere il pulsante per aprire la copertura. Vedere la figura E. Rimuovere il rocchetto della carta in rotolo usata, e inserire la nuova carta in rotolo. Vedere la figura F. La direzione corretta della carta è mostrata nella figura G. Tirare in fuori la carta, come mostrato nella figura H. Chiudere la copertura e tagliare la carta, come mostrato nella figura I. Risoluzione dei problemi Sul pannello di controllo nessuna spia luminosa è accesa Controllare i collegamenti del cavo di alimentazione e la presa di corrente. La spia luminosa ERROR è accesa (non lampeggiante) senza stampa Se PAPER OUT è acceso, la carta in rotolo non è installata o sta per finire. Se PAPER OUT è spento, la copertura della stampante non è chiusa correttamente. La spia luminosa ERROR lampeggia senza stampa (e senza inceppamento della carta) La stampa si interrompe se la testina si surriscalda, e riprende automaticamente quando la testina si raffredda. Se la causa non è il surriscaldamento, spegnere la stampante e riaccenderla dopo 10 secondi. TM-T88IV Manuale dell’utente 41 English Rimozione della carta inceppata ATTENZIONE: Non toccare la testina termica perché può essere molto calda dopo la stampa.

Spegnere la stampante e premere il pulsante di apertura della copertura. Rimuovere la carta inceppata, installare di nuovo il rotolo della carta e chiudere la copertura. Se la carta è inceppata nella taglierina e non si riesce ad aprire la copertura della stampante, aprire la copertura della taglierina come mostrato nella figura J. Girare la manopola fino a quando nell'apertura appare un triangolo. A questo punto la lama della taglierina torna alla posizione normale. Aiutarsi con l'etichetta accanto alla taglierina. Vedere la figura K. Chiudere la copertura della taglierina. Aprire l'apertura della stampante e rimuovere la carta inceppata. Pulizia della testina termica ATTENZIONE: Dopo la stampa, la testina di stampa termica essere molto calda. Non toccarla e lasciarla raffreddare prima di pulirla. Non danneggiare la testina termica toccandola con le dita o con un qualsiasi altro oggetto duro. Spegnere la stampante, aprire la copertura del rotolo della carta e pulire gli elementi termici della testina di stampa con un tamponcino di cotone inumidito con solvente a base di alcol (etanolo, metanolo o IPA). La Epson raccomanda di pulire periodicamente la testina di stampa (in genere, ogni tre mesi) per mantenere la buona qualità della stampa. 42 TM-T88IV Manuale dell’utente English
