SKM 1072-U - Microphone sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Emetteur main UHF sans fil
Série	Sennheiser 1000 Series
Bande de fréquence	UHF 722-746 MHz
Nombre de canaux	16 canaux commutables
Interrupteur mute	Silencieux (sans bruit de clic)
Alimentation	Piles alcalines-manganèse ou accupack BA 1032
Chargeur compatible	L 1032 (pour accupack BA 1032)
Clip tour de cou inclus	SZU 1032
Pare-brise compatible	MZW 1032 (accessoire optionnel)
Utilisation principale	Voix, scène, présentations, conférences
Récepteur compatible	Série EM 1032 / EM 1000

FOIRE AUX QUESTIONS - SKM 1072-U SENNHEISER

Avec quel récepteur le Sennheiser SKM 1072-U est-il compatible ?

Le SKM 1072-U est conçu pour fonctionner avec les récepteurs de la série 1000 de Sennheiser, notamment le EM 1032. Il ne peut pas être couplé librement avec un récepteur d'une autre série. Vérifiez toujours que l'émetteur et le récepteur opèrent sur la même fréquence UHF.

Quelles piles faut-il utiliser dans le SKM 1072-U ?

Le microphone fonctionne avec des piles alcalines-manganèse de format standard. Vous pouvez également utiliser l'accupack rechargeable BA 1032 (vendu séparément), qui se recharge via le chargeur L 1032. Évitez les piles salines ordinaires qui offrent une autonomie très courte.

Comment changer de canal sur le SKM 1072-U ?

Le SKM 1072-U dispose de 16 canaux commutables. Le changement de canal s'effectue via le sélecteur prévu à cet effet sur le boîtier de l'émetteur. Assurez-vous que le récepteur est réglé sur le même canal que l'émetteur pour obtenir le signal audio.

Comment utiliser la fonction mute du microphone ?

Le SKM 1072-U est équipé d'un interrupteur mute silencieux (sans bruit de clic audible dans le son). Une pression sur ce bouton coupe le signal audio sans interrompre la transmission RF. Idéal pour les pauses de prise de parole sans avoir à éteindre l'émetteur.

Le son est parasité ou hache, que faire ?

Vérifiez d'abord que l'émetteur et le récepteur sont sur le même canal et que les piles ne sont pas déchargées. Éloignez-vous des sources d'interférences (Wi-Fi 2,4 GHz, autres systèmes sans fil UHF). Repositionnez les antennes du récepteur de façon à avoir une ligne de vue dégagée avec l'émetteur.

Peut-on porter le SKM 1072-U autour du cou comme un micro-cravate ?

Oui. Le microphone est livré avec la pince tour de cou SZU 1032 qui permet de le porter en pendentif autour du cou, les mains libres. Le système peut ainsi être utilisé comme émetteur de table ou de conférence sans être tenu en main.

Comment réduire les bruits de vent et les bruits de manipulation ?

Utilisez le pare-brise MZW 1032 (accessoire optionnel Sennheiser) qui se fixe sur la tête du microphone. Il atténue les bruits de vent et de plosives lors des utilisations en extérieur ou en proximité de la source sonore. Tenez également le micro par le manche plutôt que près de la capsule.

La portée du système est insuffisante, comment y remédier ?

Assurez-vous que les antennes du récepteur sont bien déployées et orientées verticalement. Évitez les obstacles métalliques entre l'émetteur et le récepteur. Vérifiez que les piles de l'émetteur sont chargées : une alimentation faible réduit la puissance de transmission. Utilisez si possible des câbles d'extension d'antenne pour repositionner le récepteur.

Comment recharger l'accupack BA 1032 ?

Retirez l'accupack BA 1032 du compartiment piles du SKM 1072-U et insérez-le dans le chargeur L 1032 (accessoire Sennheiser). Ne rechargez pas les piles alcalines ordinaires dans ce chargeur : il est conçu exclusivement pour l'accupack BA 1032.

Le microphone s'éteint seul, quelle est la cause ?

Ce comportement indique le plus souvent des piles presque déchargées. Remplacez-les immédiatement par des piles alcalines neuves ou rechargez l'accupack BA 1032. Vérifiez aussi que le compartiment à piles est bien fermé et que les contacts sont propres et non oxydés.

Peut-on utiliser plusieurs SKM 1072-U simultanément ?

Oui, il est possible de faire fonctionner plusieurs systèmes en parallèle, à condition que chaque émetteur/récepteur soit réglé sur un canal différent parmi les 16 disponibles. Pour les configurations multi-canaux, planifiez vos fréquences pour éviter les intermodulations entre les différents systèmes.

MODE D'EMPLOI SKM 1072-U SENNHEISER

Vous avez fait le bon choix!

Ce produit Sennheiser vous convaincra par sa fiabilité et sa simplicité d'utilisation. Cela, Sennheiser vous le garantit à travers sa renommée et sa compétence acquise depuis plus de 50 ans en tant que fabricant de produits electroacoustiques de haute qualité „Made in Germany".

Prenez seulement quelques minutes pour lire ces instructions. Nous voudrions que vous preniez plaisir au contact de cette technique.

Description du produit

Le SKM 1072-U est un émetteur à main pour des systèmes à transmission sonore sans fil.

Ce microphone peut être utilisé pour des présentations, sur scène ou comme microphone de chant. On peut l'utiliser à la main ou le porter autour du cou avec le dispositif de bandoulière SZU 1032. L'accu à recharge rapide BA 1032 et le chargeur L 1032 sont des accessoires utiles.

Haute sécurité de transmission et autonomie prolongée en fonctionnement avec accus - Maniement et opération faciles 16 canaux commutables - Possibilité d'utilisation de l'accu haute performance BA 1032 à temps de recharge réduit - Interrupteur silencieux

Mise en place de la pile

Ajustage de la fréquence d'émission

sélection de la sensibilité

Mise en marche

Couper le son du micro

Nettoyage de la grille

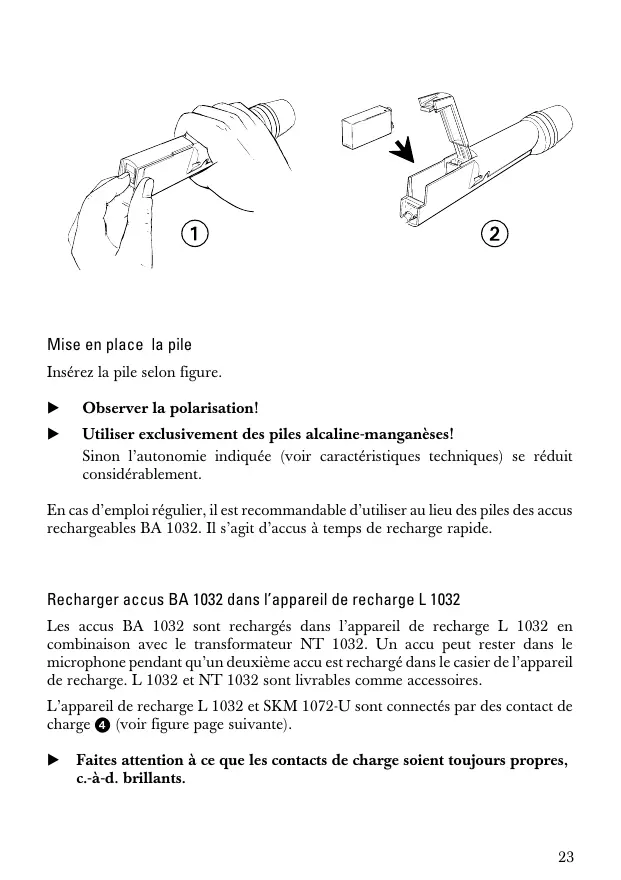

Mise en place de la pile

Insérez la pile selon la figure.

Observer la polarisation ! Utiliser exclusivement des piles alcaline-manganèse !

Sinon l'autonomie indiquée (voir caractéristiques techniques) se réduit considérablement.

En cas d'emploi régulier, il est recommandable d'utiliser au lieu des piles des accus rechargeables BA 1032. Il s'agit d'accus à temps de recharge rapide.

Recharger accus BA 1032 dans l'appareil de recharge l 1032

Les accus BA 1032 sont rechargés dans l'appareil de recharge L 1032 en combinaison avec le transformateur NT 1032. Un accu peut rester dans le microphone pendant qu'un deuxième accu est rechargé dans le casier de l'appareil de recharge. L 1032 et NT 1032 sont livrables comme accessoires.

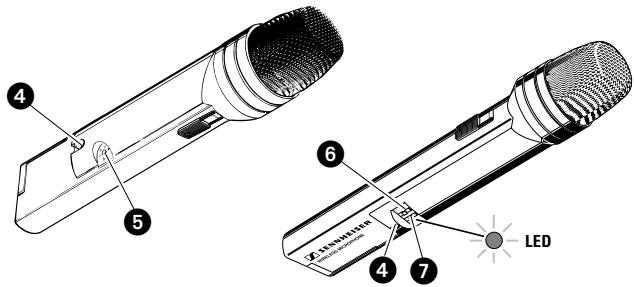

L'appareil de recharge L 1032 et SKM 1072-U sont connectés par des contacts de charge 4 (voir figure page suivante).

Faites attention à ce que les contacts de charge soient toujours propres, c.-à-d. brillants.

Ajustage de la fréquence d'émission

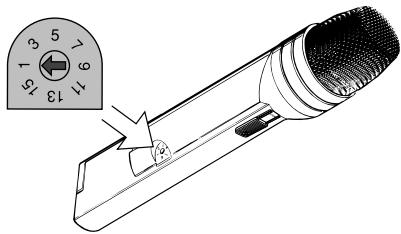

Ajustez la fréquence d'émission souhaitée avec le commutateur ⑤. Chaque numéro sur le commutateur correspond à une fréquence d'émission. Vous trouvez l'indication exacte sur la plaque signalétique dans le compartiment des piles.

Faites attention à ce que la fréquence d'émission soit la même que la fréquence de réception ajustée au récepteur. Un outil peut être utilisé : un petit tourne-vis (largeur de la lame approx. 2mm).

Mise en marche / sélection de la sensibilité

L'interrupteur 6 et le commutateur 7 pour la sensibilité se trouvent en retrait dans la partie inférieure du boîtier du micro.

L'interrupteur qui coupe le son du micro est plus facilement accessible.

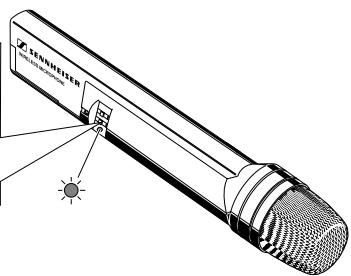

Après la mise en marche, passent environ 2 secondes. Ce temps est nécessaire pour que l'émetteur puisse s'ajuster à la fréquence sélectionnée (circuit PLL). Au bout d'un court instant, la LED rouge sous l'interrupteur s'allume comme témoin. Elle indique :

Quand elle clignote :

la pile a une autonomie suffisante

la pile est presque épuisée, elle ne vous assurera plus qu'une demi-heure de fonctionnement

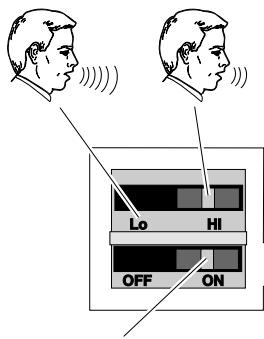

Le signal BF est atténué quand le commutateur ⑦ pour la sensibilité est en position "LOW". Dans cette position, toute distorsion est évitée même avec une courte distance bouche-microphone.

Couper le son du micro

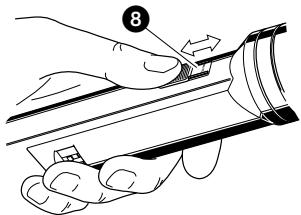

Avec le commutateur ③, vous pouvez couper le son du microphone de l'émetteur à main sans interrompre la transmission. Ceci évite du grésillement dans le récepteur. Les positions "ON" et "OFF" sont marquées au-dessous du commutateur.

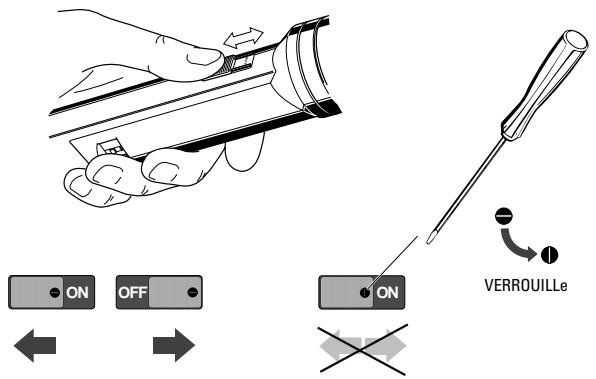

Le commutateur ③ est verrouillable pour éviter une commutation accidentelle :

Nettoyage de la grille

Il est possible de dévisser la grille pour la nettoyer. Rincer la mousse protectrice et la grille sous l'eau tiède. Les sécher ensuite au sèche-cheveux.

Attention à remonter la grille et la mousse une fois le séchage complet effectué.

Système de suppression de bruit hidynplus

Le SKM 1072-U est muni du système Sennheiser à suppression de bruit HiDynplus. Ce système nécessite que le récepteur correspondant soit aussi équipé de HiDynplus. Sinon, la dynamique sera réduite considérablement et le son sera aigu.

Utilisation du microphone sans fil

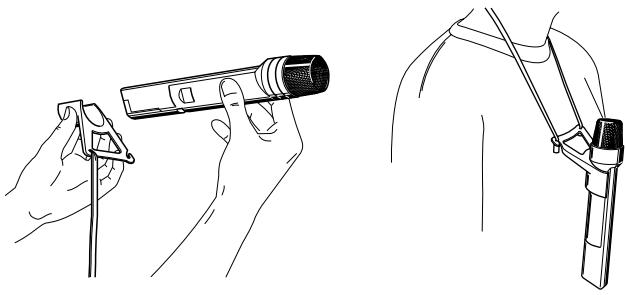

Si le SKM 1072-U est utilisé comme émetteur à main, la sensibilité doit être ajustée à “LOW”. En cas d'une utilisation à l'extérieur ou d'une courte distance bouche-microphone, il est conseillé d'utiliser la bonnette anti-vent MZW 1032 réduisant les plosives et bruits de vent. La bandoulière SZU 1032 permet de porter le SKM 1072-U devant la poitrine. La figure ci-dessus montre comment fixer et porter l'émetteur. Dans cette position le commutateur pour la sensibilité doit être ajusté à “HIGH”.

Défaut

Aucun fonctionnement

Pas de transmission, émetteur en marche

Distorsions

Cause possible

• Pile/accu vide ou trop faible
• Pile/accu incorrectement polarisé Fréquence d'émission ne correspond pas à la fréquence de réception Commutateur pour la sensibilité est à la position "HIGH", la sensibilité est trop élevée!

Synthèse de fréquence

Nombre de canaux

Puissance d'émission

Modulation

Plage de fréquence commutable

Excursion nominale / crête à 1 kHz

Rapport signal/bruit

(excursion nominale)

Système de suppression de bruit

Plage de fréquences BF

Facteur de distorsion à 1kHz

Pression acoustique pour

excursion nominale

Microphone

Préaccentuation

Facteur de distorsion à 1kHz

Alimentation

Plage de tension de fonctionnement

Consommation

Autonomie avec pile

Autonomie avec accus BA 1032

Dimensions

Poids

Furniture

SKM 1072-u

synthétiseur PLL (phase-locked loop)

16 canaux commutables dans la bande UHF

≤ 30 mW

FM bande large

32 MHz

± 40kHz / ± 56kHz

117 dB (A) selon DIN 45412 à 1 kHz

103 dB Selon CCIR, DIN 45405

HiDynplus

80 - 18.000 Hz + 1 / -3 dB

<0.3%

position "HIGH": 104 dB SPL

position "LOW": 124 dB SPL

Tête de microphone electrostatique,

< 0,3% à excursion nominale

ou accu Sennheiser BA 1032

5.5-9V

approx. 48mA

approx. 8 h

approx. 2 h

245× 38mm

approx. 250g, pile comprise

1 émetteur à main SKM 1072-U

1 bandoulière SZU 1032

1 fixation pour pied STH 1051

INSTRUCTIONS FOR USE

NOTICE D'EMPLOI

Sous réserve de modification
