Tipo di prodotto	Trasmettitore a mano senza fili (microfono senza fili)
Marca	Sennheiser
Modello	SKM 1072-U
Sintesi di frequenza	Sintetizzatore PLL (phase-locked loop)
Numero di canali	16 canali commutabili nella banda UHF
Potenza di trasmissione	≤ 30 mW
Modulazione	FM banda larga
Gamma di frequenza commutabile	32 MHz
Escursione nominale / picco a 1 kHz	±40 kHz / ±56 kHz
Rapporto segnale/rumore	117 dB (A) secondo DIN 45412 a 1 kHz
Sistema di soppressione del rumore	HiDynplus
Gamma di frequenze BF	80 - 18.000 Hz +1 / -3 dB
Fattore di distorsione a 1 kHz	< 0,3 %
Pressione acustica per escursione nominale	Posizione HIGH: 104 dB SPL; Posizione LOW: 124 dB SPL
Microfono	Testa del microfono elettrostatico
Alimentazione	Pila 5,5-9 V o accumulatore Sennheiser BA 1032
Consumo	Circa 48 mA
Autonomia con pila	Circa 8 h
Autonomia con accumulatore BA 1032	Circa 2 h
Dimensioni (L × diametro)	245 × 38 mm
Peso (pila inclusa)	Circa 250 g
Accessori forniti	1 trasmettitore a mano SKM 1072-U, 1 tracolla SZU 1032, 1 supporto per piedistallo STH 1051
Manutenzione della griglia	Griglia svitabile, pulizia con acqua tiepida, asciugatura con asciugacapelli
Sicurezza d'uso	Utilizzare esclusivamente pile alcaline-manganese; rispettare la polarità; contatti di carica puliti

Domande frequenti - SKM 1072-U SENNHEISER

Come inserire la pila nel SKM 1072-U?

Inserire la pila rispettando la polarità indicata. Utilizzare esclusivamente pile alcaline-manganese per garantire l'autonomia specificata.

Come regolare la frequenza di trasmissione?

Utilizzare l'interruttore ⑤ per selezionare uno dei 16 canali. Assicurarsi che la frequenza corrisponda a quella del ricevitore. Potrebbe essere necessario un piccolo cacciavite (lama da 2 mm).

Come disattivare l'audio del microfono senza interrompere la trasmissione?

Utilizzare l'interruttore ③ per portarlo in posizione 'OFF'. Questo evita i fruscii nel ricevitore. L'interruttore è bloccabile per evitare una commutazione accidentale.

Cos'è il sistema HiDynplus e quando usarlo?

HiDynplus è un sistema di soppressione del rumore Sennheiser. Per un utilizzo ottimale, anche il ricevitore deve esserne dotato, altrimenti la dinamica sarà ridotta e il suono sarà acuto.

Come pulire la griglia del microfono?

Svitare la griglia, sciacquare la schiuma protettiva e la griglia sotto acqua tiepida, quindi asciugare con asciugacapelli. Rimontare dopo completa asciugatura.

Qual è l'autonomia con una pila alcalina e con l'accumulatore BA 1032?

Con una pila alcalina, l'autonomia è di circa 8 ore. Con l'accumulatore BA 1032, è di circa 2 ore.

Posso utilizzare accumulatori ricaricabili?

Sì, Sennheiser consiglia l'accumulatore BA 1032 a ricarica rapida. Si ricarica nel caricabatterie L 1032 con il trasformatore NT 1032 (accessori).

Come regolare la sensibilità del microfono?

L'interruttore ⑦ consente di scegliere tra 'HIGH' e 'LOW'. In posizione 'LOW', il segnale viene attenuato per evitare distorsioni a breve distanza bocca-microfono.

Cosa fare se il trasmettitore non funziona?

Controllare la pila (scarica o polarità errata), la frequenza di trasmissione (deve corrispondere al ricevitore) e la sensibilità (troppo alta in posizione 'HIGH' può causare distorsioni).

Il SKM 1072-U può essere portato a tracolla?

Sì, grazie alla tracolla SZU 1032 fornita, può essere portato davanti al petto. In questo caso, regolare la sensibilità su 'HIGH'.

MANUALE UTENTE SKM 1072-U SENNHEISER

80-18.000 Hz +1 / -3 dB

< 0,3%

Stellung "HIGH": 104 dB SPL

Stellung _· 124 dB SPL

Elektret-Kondensatorkapsel, Superniere

50 μs

Avete fatto una buona scelta!

Questo prodotto Sennheiser vi convincere per molti anni con la sua affidabilità, economicità e simplicità di impiego. Tali coratteristica sono garantite dal nome Sennheiser e alla sua competenza, acquisita in altre 50 anni, di construttore di pregiati prodotti elettroacustici "Made in Germany".

Concedetei a luni minuti di tempo per leggere queste istruzioni. Noi vorremmo che possiate godere simplicamente e rapidamente il piacere offerto da esta tecnia.

Breve descrizione

SKM 1072-U è un trasmettitore manuale con microfono integrato per l'impiego negli impianti di trasmissione audio alla fili.

Questo trasmettitore manuale viene impiegato prevalentamente per presentazioni, in teatro o comme microfono vocale. Può essere tenuto in mano o trasportato davanti al petto con il dispositivo per appendere SZU 1032. L'accumulatore BA 1032 e l'apparecchio di ricarica L 1032 completeness the trasmettitore manuale SKM 1072-U trasformando in unsystema.

Caratteristiche speciali

• Elevata sicurezza di esercizio e lunghi tempi di funzionamento anche nell'esercizio con accumulatorato
• Impiego e lavoro semplice
• Selezione dei canali
  Possibilità di impiego dell'accumulatore di elevata potenza per ricarica rapida BA 1032
• Interruttore di INSERIMENTO/DISINSERIMENTO sulla colpo acustico per segnale del microfono.

Inserimento dellepile

Regolazione della frequenza di Trasmissione

Selezione della sensibilità'

Inserimento

Silenziamento del trasmettitore manuale

Pulizia dello schermo di protezione

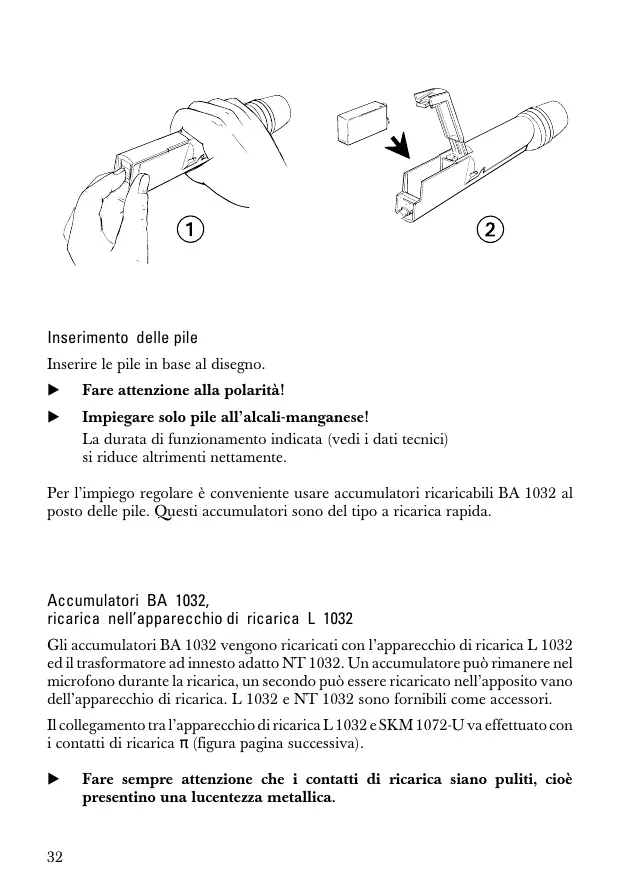

Inserimento dellepile

Inserire le pile in base al disegno.

Fare attenzione alla polarità!
Impiegare solo pile all'alcali-manganese!

La durata di funzionamento indica (vedi i dati tecnici)

si riduce altrimenti nettamente.

Per l'impiego regolare è conveniente usare accumulatori ricaricabili BA 1032 al posto delle pile. Questi accumulatori sono del tipo a ricarica rapida.

Accumulatori BA 1032,

ricarica nell'apparecchio di ricarica L 1032

Gli accumulatori BA 1032 vengono ricariciati con l'apparecchio di ricarica L 1032 ed il trasformatore ad inestno adatto NT 1032. Un accumulatorato più rianere nel microfono durante la ricarica, un secondo peut essere ricaricato nell'apposito vano dell'apparecchio di ricarica. L 1032 e NT 1032 sono fornibili come accessori.

Il collegamento tra l'apparecchio di ricarica L 1032 e SKM 1072-U va effettuato con i contatti di ricarica (figura pagina successiva).

Fare sempre attenzione che i contatti di ricarica siano puliti, cioè presentino una lucentezza metallica.

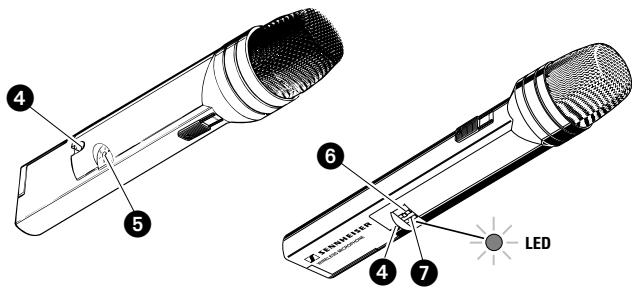

Regolazione della frequenza di trasmissione

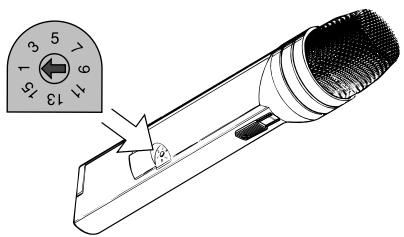

Regolare la frequenza di trasmissione desiderata con l'interruttore 5. Ad agli numero sull'interruttore è assegnata una frequenza di trasmissione. L'indicazione precise della frequenza è riportata sulla targhetto nel vano della pila.

Fare attenzione che la frequenza di trasmissione e la frequenza di ricezione regolata sul ricevitore coincidano.
Per effettuare la commutatione è adatto un piccolo cacciavite (larghezza lama ca. 2 mm).

Inserimento selezione della sensibilità'

L'interruttore di inserimento/disinserimento 6 e il selettore 7 per la sensibilità si trovano in una unconca, nella parte inferiore della scatola.

L'interruttore di inserimento-disinserimento, usato con più frequenza, è leggermente pronunciation.

Dopo l'insertimento passano ca. 2 secondi. Il trasmettitore has bisogno di questo tempo per regolarsi sulla frequenza selezionata. (Arresto anello ad aggancio di fase (PLL). Dop bevre tempo il LED rosso sotto l'interruttore si accende a fini di controlloindicando:

se é acceso con

luminosità costante: che la pila è in ordine

se lampeggia: che la pila è quasi scarica, è rimasta solo più una durata di funzionamento di mezz'ora con cette pila!

se sfarfalla in che l'autotest indica un disfunzionamento, è necessario
modo irregolare: l'intervento del servizio assistenza. Consegnare il microfono al servizio assistenza Sennheiser!

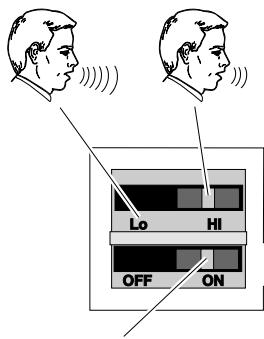

Il selettore 7 per la sensibilità permette di ridurre il segnale BF nella posizione „LOW". In esta regolazione viene evitata una sovramodulazione nell'impiego a breve distanza.

Silenziamento del trasmettitore manuale

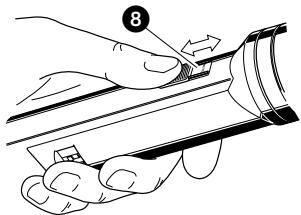

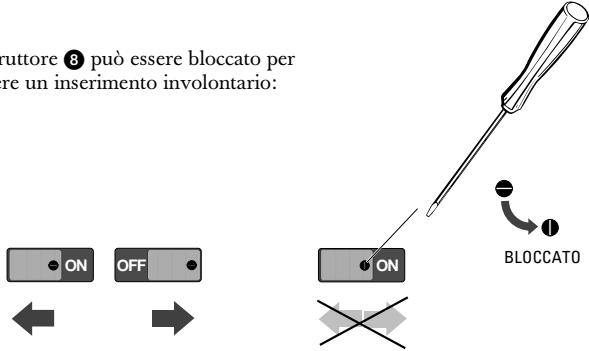

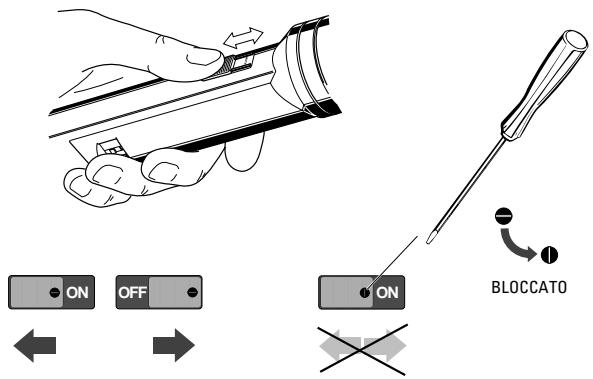

L'interruttore 3 permette di disinserire ( „silenziare“) i microfoni di quello trasmettitore sono interrompere la radiotrasmissione. Si impedisceosi la formazione di rumore del ricevitore durante il silenziamento del trasmettitore. Le posizioni dell'interruttore „ON“ e „OFF“ sono contrassegnate nell'interruttore.

Pulizia dello schermo di protezione

Lo schermo di protezione può essere smontato per la pulizia. La pulizia dello schermo e dell'inserto di espanso va eseguita usingando acqua limpida, e i due componenti possono essere asciugati preferibilmente con un asciugacapelli.

Riapplicare lo schermo di protezione e l'inserto di espanso solo se sono completenesse asciutti!

Sistema di suppressione del rumore HiDynplus

Questo trasmettitore è equipaggiato con il systemà di suppressione dei rumori Sennheiser HiDynplus. Esso funziona tutvia perfettamente solo se anche il ricevitore impiegato dispone delsystema HiDynplus. Se quest'ultimo non ne è equipaggiato, la dinamica viene ridotta drasticamente, la trasmissione d'un suono stridulo.

Modo di trasporto/fissaggio del microfono alla fili

Per l'impiego come trasmettitore manuale la sensibilità va regolata su „LOW“. Per l'esercizio all'esterno e a breve distance deve essere applicato il paravento MZ 1032, che evita i rumori „popp“ e i fruscii.

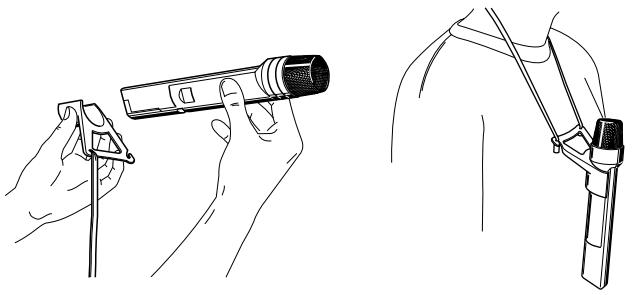

Il SKM 1072-U va portato sul petto con il dispositorio di fissaggio SZU 1032. Il microfono viene fissato e agganciato in base alla figura. In questa posizione il selettore di sensibilità si trova su „HIGH".

Avvertenze per l'eliminazione dei guasti

Guasto

Nessun funzionamento

Feed-back acustico

Nessuna trasmissione, sebbene il la trasmettitore sua inserito

Distorsioni

II LED rosso lampeggia o tremola

Causa possibile

Pila/accumulatore vuoto o troppo debole
Inversione di polarità della pila/dell'accumulatore
Il ricevitore impiegato non è provvisto di HiDynplus
La Frequenza di trasmissione non coincide con frequenza del ricevitore.
Il selettore di sensibilità si trova su „HIGH“, sensibilità troppo elevata!
Messaggio di errore! Vedere pagina 38.

Dati tecnici

Preparazione della frequenza

Numero canali

Potenza di trasmissione

Tipodi modulazione

Larghezza banda stretta

Escursione nominale / escursione

Rapportosegnale / disturbo (escursione nominale)

Rapportosegnale / rumore (escursione escursione)

Sistema di suppressione dei rumori

Gamma di frequenza BF

Fattore di distorsione a 1kHz

Pressione sonora per escursione nominale

Microfono

Preenfasi

Fattore di distorsione a 1kHz

Alimentazione elettrica

Campo tensione di esercizio

Corrente assorbita

Durata di funzionamento con pila

Durata di funzionamento con accumulatorato BA 1032

Dimensioni:

Peso

Volume di fornitura

SKM 1072-U

Sintetizzatore PLL (phase-locked loop)

16 canali commutabili nella gamma UHF

≤ 30 ~mW

FM banda larga

32 MHz

± 40kHz / ± 56kHz di punta con 1kHz

117 dB (A) secondo DIN 45412 con 1kHz

103 dB (A) secondo CCIR, DIN 45405

HiDynplus

80 - 18.000 Hz +1 / -3 dB

<0.3%

Posizione "HIGH": 104 dB SPL

Posizione "LOW": 124 dB SPL

Testa microfono a condensatore con caratteristica supercardiode

50 μs

1 trasmettitore manuale SKM 1072-U

1 antenna a filo A 1032

1 dispositivo di fissaggio STH 1051

GEBRAUCHSANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D'EMPLOI

ISTRUZIONI PER L'USO

Avete fatto una buona scelta!

Questo prodotto Sennheiser vi convincera per molti anni con la sua affidabilità, economicità e simplicità di impiego. Tali coratteristica sono garantite dal nome Sennheiser e alla sua competenza, acquisita inoltre 50 anni, di construttore di pregiati prodotti elettraoacustici "Made in Germany".

Concedetevi a luni minuti di tempo per leggere queste istruzioni. Noi vorremmo che possiate godere semplicamente e rapidamente il piacere offerto da esta的技术ica.

Breve descripción

80 - 18.000 Hz +1 / -3 dB

< 0.3%

Con riserva di modifiche
