BEDIENUNGSANLEITUNG SKM 1072-U SENNHEISER
Sie haben die richtige Wahl getroffen!
Dieses Sennheiser-Produkt wird Sie lange Jahre durch Zuverlösigkeit, Wirtschaftlichkeit und einfache Bedienung überzeugen. Dafür garantiert Sennheiser mit seinem eigenen Namen und seiner in mehr als 50 Jahren erworbenen Kompetenz als Hersteller hochwertiger elektrakustischer Produkte „Made in Germany".
Nehmen Sie sich nun ein paar Minuten Zeit, um diese Anleitung zulesen. Wir möchten, daß Sie einfach und schnell in den Genuß dieser Technik kommt.
Kurzbeschreibung
SKM 1072-U ist ein Handsender mit integriertem Mikrofon für den Einsatz in drahtlosen Tonübertragungsanlagen.
Dieser Handsender wird vorwiegend bei Präsentationen, im Theater oder als Vokalmikrofon eingesetzt. Er kann in der Hand gehalten oder mit der Umhängevorrichtung SZU 1032 vor der Brust getragen werden. Akku BA 1032 und Ladegerat L 1032 verwollständigen den Handsender SKM 1072-U zum System.
Besondere Merkmale
Hohe Betriebssicherheit und lange Betriebszeiten auch im Akkubetrieb
Einfache Handhabung und Bedienung
- Kanalwahl
- Einsatzmöglichkeit deschnelladefährigen Hochleistungsakku BA 1032
- Knackfreier EIN/AUS-Schalter für das Mikrofonsignal.
Batterie einlagen
Einstellen der Sendefrequenz/ SendeKanalwahl
Empfindlichkeit auswahlen
Handsender Einsatzen
Handsender stumm schalten
Reinigung des Einsprachekorbes

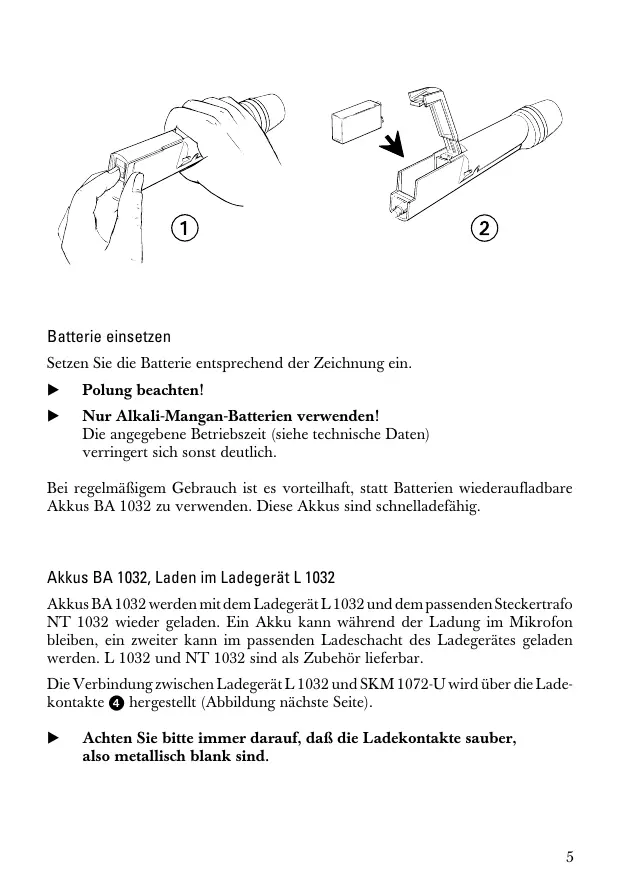

Batterie einsetzen
Setzen Sie die Batterie entsprechend der Zeichnung ein.
Polung beachten!
Nur Alkali-Mangan-Batterien verwenden!
Die angegegebene Betriebszeit (siehe technische Daten)
verringert sich sonst deutlich.
Bei regelmäßigem Gebrauch ist es vorteilhaf,statt Batterien wiederaufladbare Akkus BA 1032 zu verwenden. Diese Akkus sind schnelladefähig.
Akkus BA 1032, Laden im Ladegerät L 1032
Akkus BA 1032 werden mit dem Ladegerät L 1032 und dem passenden Steckertrafo NT 1032 wieder geladen. Ein Akku kann während der Ladung im Mikrofon bleiben, ein zweiter kann im passenden Ladeschacht des Ladegerätes geladen werden. L 1032 und NT 1032 sind als Zubehorlieferbar.

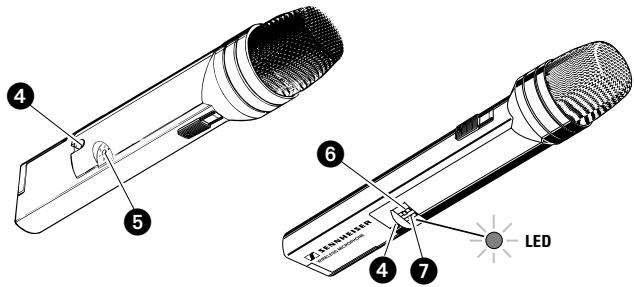

Die Verbindung zwischen Ladegerät L 1032 und SKM 1072-U wird über die Ladekontakte ④ hergestellt (Abbildung{nachste Seite).
Achten Sieitte immer daraufuf, daß die Ladekontakte sauber, also metallisch blank sind.
Einstellen der Sendefrequency / SendeKanalwahl

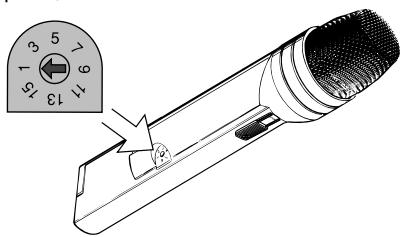

Stellen Sie mit dem Schalter die gewünschte Sendefrequenz ein. Jeder Zahl auf dem Schalter ist eine Sendefrequenz zugeordnet. Die genaue Freqenzangabe finden Sie auf dem Typenschild im Batteriefach.
Achten Sie darauf, daß Sendefrequency und die am Empfänger eingestellte Empfangsfrequency übereinstimmen.
Als Umschaltwerkzeug eignet sich ein kleiner Schraubendreher (Klingenbreite ca. 2mm )
Einschalten / Empfindlichkeit auswahlen
Ein/Aus-Schalter 6 und Wahlschalter 7 für die Empfindlichkeit befinden sich in einer Mulde im unteren Teil des Gehäuses.
Der haufiger genutzte Ein-Aus-Schalter liegt etwas erhöht.

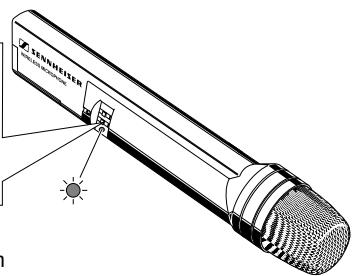

Nach dem Einsatz vergehen ca. 2 Sekunden. Der Sender benötigt diese Zeit, um sich auf die gewährte Frequenz einzustellen (PLL-Rastung). Nach kurzer Zeit leuchtet die rote LED unter dem Schalter zur Kontrolle auf. Sie zeigt an:
wenn sie gleichmäßig leuchtet: die Batterie ist o.k.
wenn sie blinkt: Batterie fast leer, es bleibt nur noch eine halbe Stunde Betriebszeit mit dieser Batterie!
wenn sie unregelmäßig flackert: Selftest zeit Fehlfunktion, Service notwendig.itte zum Sennheiser-Kundendienst geben!

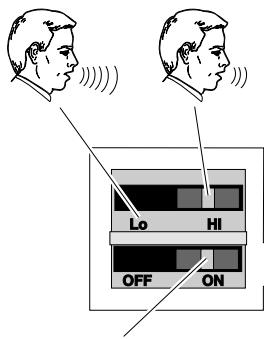

Mit dem Wahlschalter 7 für die Empfindlichkeit wird in Stellung "LOW" das NF-Signal abgesenkt. In dieser Einstellung wird eine Übersteuerung bei Nahbesprechung vermieden.
Handsender stumm schalten

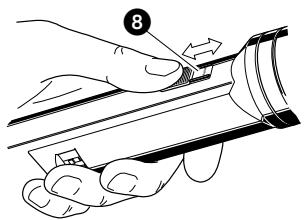

Mit dem Schalter haben Sie die Möglichkeit, das Mikrofon theses Handsenders abzuschalten ("stummschalten"), ohne darauf die Funk-Übertragung zu unterbrenen. Dadurch wird ein Auflauschen des Empfängers beim Stummschalten des Senders verhindert. Die Schalterstellungen "ON" und "OFF" sind im Schalter gekennzeichnet.

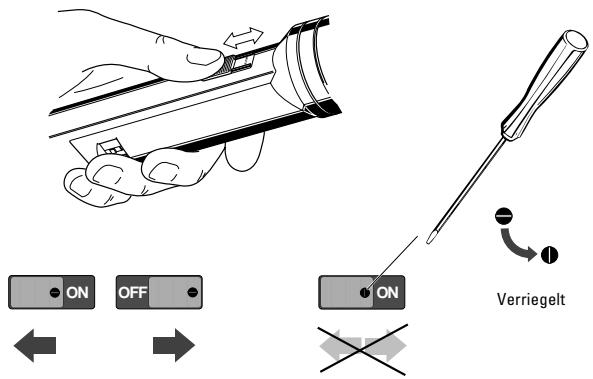

Der Schalter 8 laft sich verriegeln,
daimt ein unbeabsichtigtes Schalten auszuschreiben ist:
Reinigung des Einsprachekorbes
Der Einsprachekorb kann zur Reinigung abgeschraubt werden. Die Reinigung von Korb und Schaumstoffeinlage erfolgt unter klarem Wasser, sie werden am besten mit einem Fön wieder getrocknet.
Korb und Schaumstoffeinlage erst wieder aufsetzen, wenn sie vollständig getrocknet sind!
Rauschunterrückungssystem HiDynplus
Dieser Sender ist mit dem Sennheiser-Rauschunterrückungssystem HiDynplus ausgerüstet. Erarbeitet aber nur einwandfrei, wenn auch der eingesetzte Empfänger über HiDynplus verfügt. Ist dieser nicht entsprechend ausgestattet, ist die Dynamik drastisch verringgert, die Übertragung klingt schrill.
Trageweise / Befestigung des drahtlosen Mikrofons
Bei Verwendung als Handsender Empfindlichkeit auf "LOW" einstellen. Bei Außenbetrieb und Nahbesprechung Windschutz MZW 1032 aufsetzen, er vermindert Popp- und Windgeräusche.

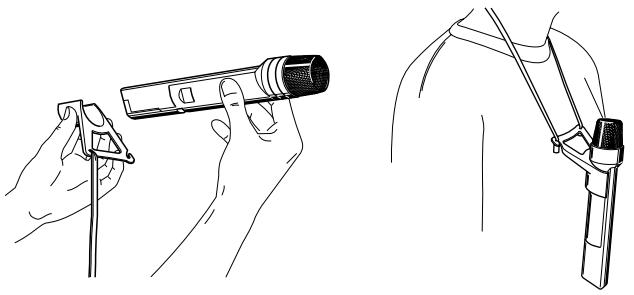

Mit der Haltevorrichtung SZU 1032 wird der Handsender SKM 1072-U vor der Brust getragen. Er wird entsprechend der Abbildung befestigt und umgehigt. In dieser Position sollte der Empfindlichkeitswahlschalter auf "HIGH" stehen.
Hinweise zur Fehlerbeseitigung
Fehler
Keine Funktion
Akustische Rückkopplung
Keine Übertragung, obwohl
Sender eingeschaltet
Verzerrungen
Rote LED blinkt oder flackert
Mögliche Ursache
Batterie/Akku leer oder zu schwach.
Batterie/Akku verpolt.
verwendeter Empfänger ist nicht mit HiDynplus ausgestattet.
Sendefrequency stimmt nicht mit der Frequenz des Empfängers überein.
Empfindlichkeitswahlschalter steht auf "HIGH", Empfindlichkeit zu hoch!
Fehlermeldung! Siehe Seite 8.
Technische Daten
Frequenzaufbereitung
Kanäle
Sendeleistung
Modulationsart
Schaltbandbreite
Nennhub / Spitzenhub bei 1kHz
Gerauschspannungsabstand (Nennhub)
Störspannungsabstand (Spitzenhub)
Rauschunterrückungssystem
NF-Frequencybereich
Klirrfaktor bei 1kHz
Schalldruck für Nennhub
Mikrofon
Preemphasis
Klirrfaktor bei 1kHz
Stromversorgung
Betriebsspannungsbereich
Stromaufnahme
Betriebszeit mit Batterie
Betriebszeit mit Akku BA 1032
Abmessungen
Gewicht
SKM 1072-U
PLL (phase-locked loop) -Synthesizer
16 Frenzen im UHF-Bereich
≤ 30 ~mW
FM, Breitband
32 MHz
± 40kHz / ± 56kHz
117 dB(A) nach DIN 45412 bei 1kHz
103 dB nach CCIR, DIN 45405
HiDynplus
< 0.3% bei Nennhub
oder Akku Sennheiser BA 1032
5,5 bis 9V
ca. 48mA
ca. 8h
ca. 2h
245× 38mm
ca. 250g inkl. Batterie
Lieferumfang
SKM 1072-U
1 Handsender SKM 1072-U
1 Stativhalter STH 1051
1 Umhangevorrichtung SZU 1032
Hinweis
Über die Erlaubnis zum Betrieb drahtloser Tonübertragungsanlagen erteilt in Deutschland die jeweilige lokale Dienststelle des BAPT (Bundesamt für Post- und Telekommunikation) Auskunft. Betreiber in Österreich oder in der Schweiz wenden sich an die entsprechenden Postdienststellen ihres Wohnortes.
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
NOTICE D'EMPLOI
ISTRUZIONI PER L'USO
Änderungen vorbehalten
