Sie haben sich für einen Sennheiser-Handsender SKM 5000 entschieden, für ein konsequentes Konzept, zukunftswesend im Design, in der Elektronik und in der universellen Stromversorgung.

Damit Sie alle Vorteile these Handsenders auch nutzen konnen, lessen Sieitte in Ruhe.
these Information, und machen Sie sich mit der einfachen Bedienung vertraut.

Merkmale

Hoher Bedienungskomfort und flexibe Anpassung an jeder Übertragungssituation bewahren sich besonder im täglichen Routineeinsatz:

• Klangstarke Kondensator-Mikrofonkapseln, die aufgeschraubt werden - für unterscheidliche Einsatzbereiche wahlweise als Kugel, Niere oder Superniere. Für extrem hohe Schalldrücke ist auch ein dynamischer Wandler als Superniere verfügbar.
  Neuentwickelte Neumann-Mikrofonkapsel für anspruchsvolle Livebühnen-Technik. (Empfohlene Kombination mit der SKM 5000 UHF-N Version)
  16 im Gerat schaltbare Sendefreqenzen erfolglichen hohe Flexibilität bei Übertragungsproblemen durch Gleichkanalstörungen.
• 5-stufige NF-Vorverstärkung in 10-dB-Schritten schaltbar für eine erweiterte Aussteuerungsgrenze von 151 dB Schalldruck.
• Wahlweise Akku- oder Batteriebetrieb mit prozentualer LC-Anzeige des Ladezustands auch im Empfänger.
• Hoher Dynamik-Umfang und geringes Restrauschen durch das Rauschunterdrückungssystem HiDynplus™ von Sennheiser.

Ausführungen

SKM 5000 UHF-A (hamatitfarbenes Gehäuse)
SKM 5000 UHF-N bk (schwarzes Gehäuse)
SKM 5000 UHF-N (nickelfarbenes Gehäuse)
SKM 5000 VHF

Passende Empfänger

System EM 1046 (bzw. EM 203)
EM 3532, EM 3031, EM 3032
EK3041-U

4

Einschalten

Mit dem Schalter am Schaft wird der Hand-sender SKM 5000 eingeschaltet. Die grüne LED daneben zeigt an, dass der Handsender nun betriebsbereit ist.

Sendekanal auswahlen

Nach dem Herausnehmen des Energiepacks (siehe)nachste Seite) ist der Kanalwahlschalter zuganglich. Mit einem kleinen Schraubendreher (2-mm-Klinge) als Umschaltwerkzeug wahlen Sie einen der 16 Sendekanäle. DieGPCaue Frequenzangabe zu den Sendekanälen befindet sich auf dem Klebeschild im Mikrofonschaft unterhalb des Kanalwahlschalters.

Hinweis

Sendefrequency und die am Empfänger eingestellte Empfangsfrequency müssen übereinstimmen!
Im Griffende des Handsenders SKM 5000 befindet sich die Antenne.

Leistungsminderungen vermeiden, im Betrieb das Griffende nicht umfassen!

Der Ladezustand der Energiepacks wird nur von Empfangern der Serien 3000 und 5000 angezeigt.

Rauschunterrückung

Der Handsender SKM 5000 ist mit dem Sennheiser-Rauschunterrückungssystem HiDynplus TM ausgerüstet. Passende Empfänger mussen auch immer über HiDynplus TM verfügen.

Öffnendes SKM 5000

① Verriegelung am Mikrofon des SKM 5000 in Pfeilrichtung schwenken.

Energiepack entnehmen

② Batteriepack B 5000-1 oder Akkupack BA 5000-1 nach halten schiben.
③ Batteriepack oder Akkupack anheben und
④ entnehm.

Batterien einlagen (nur B 5000-1)

① Vordere Abdeckung nach unten drucken. Dabei öffnet sich das Fach, die Abdeckung klapt nach unter weg.
② Batterien einsetzen.

Polarität der Batterien beachten!
Nur Alkali-Mangan-Batterien verwenden! Die angegebene Betriebszeit (Siche technische Daten) verringgert sich sonst erheblich.

Akku- oder Batteriebetrieb?

Bei regelmäßigem Gebrauch ist es vorteilhaft,statt Batterien umweltfreundliche wiederaufladbare Akkus (BA 5000-1) einzusetzen.

LC-Anzeige der Energiepacks

Batteriepack B 5000-1

• 3-stufige prozentuale LC-Anzeige des Batterie-Ladezustands
• zuverlässige Low-Batt-Anzeige
  Schutz vor Tiefentladung durch ange-schlossene Verbraucher
• Bereitstellung eines Batteriezustand-Signals für den Empfänger
  Betriebszeit (mit Alkali-Mangan-Zellen): B 5000-1: >4,5 h am SKM 5000

Akkupack BA 5000-1

• 6-stufige prozentuale LC-Anzeige des Akku-Ladezustands
  NiMH-Akkusmit1,5AhKapazitat
  Ladezeit max. 2,5 Stunden mit Ladegerät L 50 (abhängig von der Restladung des Akkus)
  Anzeige der Teil-Ladung im LC-Display
  Schutz vor Tiefentladung durch ange-schlossene Verbraucher

... Anzeige am EM 1046 (Beispiel)

Im Display eines EM 1046-RX-Modul (Kanaleinschub) wird die Restlaufzeit ebenfalls in % angegeben. Eine Restbetriebszeit von ca. 30 Minuten wird Dort durch den blinkenden Schriftzug "LowBatt" angezeigt.

Hinweis

Eine entsprechende Beschreibung hierzu finden Sie in der Anleitung zum EM 1046/EM 3031 / EM 3032 / EM 3532 / EK 3041.

Akkuladen im Ladegerat L 50

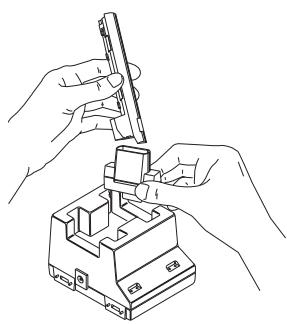

Bis zu zwei Akkupacks BA 5000-1 konnen in einem Ladegerät L 50 geladen werden. Dazu wird im Ladegerät L 50 der passende Ladadapter eingesetzt. Dieser Einsatz adaptiert die entsprechenden Ladkontakte auf den Akkupack BA 5000-1. Mit dem Ladegerät L 50 erfolgt eine besonders schonende und sichere Ladung der Akkus BA 5000-1 nach dem -ΔU-Verfahren. Über den Ladevorgang selbst informiert die Anleitung des Ladegerates.

Die Ladegeräte L 50 mit passenden Lade-adaptern sind als Zubehör erhältlich.

Mikrofonkopf wechseln

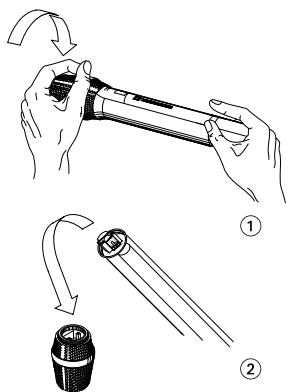

Der Mikrofonkopf des SKM 5000 lasst sich für unschließlich Einsatzbereiche auswechseln. Lösen Sie die Verschraubung (1) und zieren Sie den Mikrofonkopf (2) ab.

Für underschiede Einsatzbereiche stehen acht verschiedene Mikrofonkopfe zur Verfugung:

ME 5002 Kondensatormikrofonkopf mit Kugelcharakteristik

ME 5004 Kondensatormikrofonkopf mit Nierencharakteristik

ME 5005 Kondensatormikrofonkopf mit Supernierencharakteristik verbesserten Rückkopplungsarm

ME 5005e Kondensatormikrofonkopf mit Supernierencharakteristik verbesserten Rückkopplungsarm

MD 5005 Dynamischer Mikrofonkopf mit Supernierencharakteristik für hohe Schalldrücke, beson-ders ruckkopplungsarm.

ME 5009 Kondensatormikrofonkopf mit breiter Nierencharakteristik

KK 105S Kondensatormikrofonkopf (Neumann) mit Supernierencharakteristik, nickelfarben

KK 105S bk Kondensatormikrofonkopf (Neumann) mit Supernierencharakteristik, schwarz

Empfindlichkeit einstellen

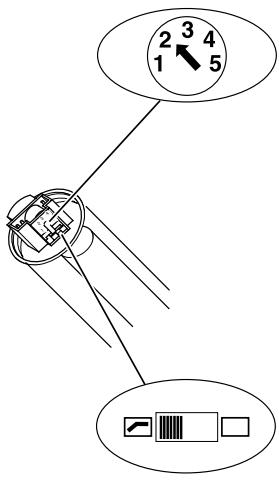

Am SKM 5000 kann in 5 Stufen zu je 10 dB die Empfindlichkeit des Mikrofones der jeweiligen Situation angepaßt werden.

Der Umschalter fur die Empfindlichkeit wird zuganglich, wenn der Mikrofonkopf abgeschaubt ist. (▶ Mikrofonköffe wechseln)

Stellung Situation

5 Normale Stimmen, z.B. Gesprachsrunde, Besprechungs-abstand ca. 1 m

3-4 Normale,leise Stimmen bei Nahbesprechung

2 laute Stommen, Nahbesprechung auch in lärmerfüllter Umgebung

1 Sehr laute Stimmen, Gesang, "close miking".

Tiefenfilter einschalten

Unterhalb des Empfindlichkeitsumschalters befindet sich ein Schiebeschalter. Mit ihm kann zur Absenkung unerwünschter tieffrequencyter Gerausche wie Maschinenlarm, Wind und Trittschalls ein Filter zugeschaltet werden, das unterhalb von ca. 200Hz mit 6 dB/Oktave absenkt.

Technische Daten

SKM 5000 UHF-A

HF-Ausgangsleistung 50mW (3dB)

Schaltbandbreite 24 MHz

Frequenzbereich 450-960 MHz

Dynamik >114 dB (A) eff

Frequenzstabilität ± 5 ppm

Betriebszeit >4,5h mit B 5000-1

>6h mit BA 5000-1

HF-Ausgangsleistung 50mW (3dB)

Schaltbandbreite 24 MHz

Frequenzbereich 450-960MHz

Dynamik >111 dB (A) eff

Frequenzstabilität ± 5 ppm

Betriebszeit >4,5h mit B 5000-1

>6h mit BA 5000-1

SKM 5000 VHF

HF-Ausgangslleistung 50mW (-3 dB)

Schaltbandbreite 7 MHz

Frequenzbereich 138-260 MHz

Dynamik >111 dB (A) eff

Frequenzstabilität ± 10 ppm

Betriebszeit >4,5h mit B 5000-1

>6h mit BA 5000-1

Gemeinsame technische Daten

Sendefrequenzen 16

Nebenwellenaussendung < 4nW

Klirrfactor (Nennhub) < 1%

max.SPL (mit MD 5005) 154 dB

NF-Übertragungsbereich 80-20.000 Hz

Rauschunterrückungssystem HiDynplus 串 von Sennheiser

Stromversorgung durch B 5000-1 (Primärzellen)

oder BA 5000-1 (Akkupack)

Abmessungen Lange: 257~mm .. 44 mm

Gewicht inkl. Energiepack ca. 220g

Lieferumfang

• Handsender ohne Mikrofonkopf und ohne Energiepack -itte zusätzlich bestellen!
  Schnellwechselklemme MZQ 5000
• Etui und Gebrauchsanleitung

Irrtum und Änderungen vorbehalten

SKM 5000

Gevoeligkeit instellen

Gewicht incl energiepack ca. 220g

Leveromvang

L 50 Ladegerat mit passendem

Ladeadapter

Windbeschermingskorfe

Vindsydd

C E

Konformitätserklärag

Sennheiser electronic GmbH & Co. KG erklaren, dass these Gerät die anwendbaren CE-Normen und Vorschriften erfüllt.

Approval

These Service-Nummer gilt nur für Deutschland

K.I.S.S.

Kunden-Informations-System-Sennheiser

0180/5221539

0,12 ∈ je Minute

Montag-Freitag:8.00Uhr-18.00Uhr

Aktuelle Informationen zu Sennheiser-Produkten erhalten Sie auch im Internet unter „http://www.sennheiser.com".
