BRUKSANVISNING SKM 5000 SENNHEISER

SàhäröppnasSKM5000 54

Byte av mikrofonhuvud 56

Installingn av kansliget 57

Installingnv basfilter 57

Tekniska data 58

Tillbehör 60

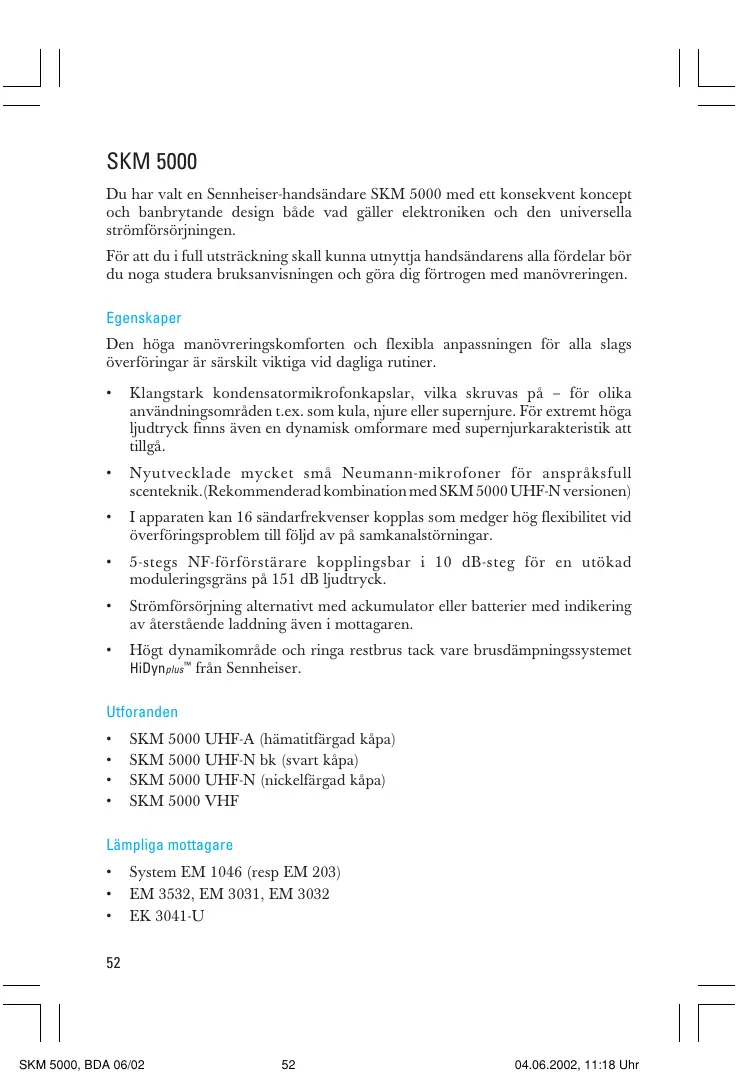

SKM 5000

Du har valt en Sennheiser-handsändare SKM 5000 med ett konsekvent koncept och banbrytande design bade vad gäller elektroniken och den universella strömförsörjningen.

For att du i full utsträckning skall kunna utnyttja handsändarens alla fordelar bör du noga studera bruksanvisingen och góra dig fortogen med manövringen.

Egenskaper

Den höga manövringskomforten och flexibla anpassningen für alla slags überfüringar ar särskilt viktiga vid dagliga rutiner.

• Klangstark kondensatormikrofonkapslar, vilka skruvas pa - for olica användningsomränden t.ex. som kula, njure eller supernjure. För extremt hoga ljudtryck finns även en dynamisk omformare med supernjurkarakteristik att tillgå.
• Nyutvecklade mycket små Neumann-mikrofoner for anspråksfull scenteknik.(Rekommenderad kombination med SKM 5000 UHF-N versionen)
• I apparaten kan 16 sändarfrekvenser kopplas som medger hög flexibilitet vid overforingsproblem till följd av på samkanalstörningar.
• 5-stegs NF-förfürstärare kopplingsbar i 10 dB-steg für en utökad moduleringsgräns på 151 dB ljudtryck.
• Strömförsörjning alternatively med ackumulator eller batterier med indikering av Återstående laddning även i mottagaren.
• Högt dynamikområde och ringa restbrus tack vare brusdämpningssystemet HiDynplus™ From Sennheiser.

Utforanden

SKM 5000 UHF-A (hamatifargad kappa)
SKM 5000 UHF-N bk (svart kapa)
SKM 5000 UHF-N (nickelfargad kapa)
SKM 5000 VHF

Lämpiga mottagare

• System EM 1046 (resp EM 203)
  EM 3532, EM 3031, EM 3032
  EK 3041-U

52

Inkoppling

Med strombrytaren pa skafet kopplas handsandaren SKM 5000 till. Den grona lusdioden pa sidan visar att handsandaren nu ar driftclar.

Val av sändarkanal

När energimodulen tas ut (se nasta sida) blir kanalvaljaromkopplaren tillganglig. Med hjälp av en liten skruvmejsel (2 mm mejsel) kan en av 16 möjiga sandarkanaler valjas. Sändarkanalernas frekvenser anges på dekalen som sitter i mikrofonskaftet under kanalvaljaromkopplaren.

Mark

Sandarfrekvensen mäste overensstämme med den mottagarfrevens som ställts in pā mottagaren!
Iändan på handsändaren SKM 5000 sitter antennen.

For att undvika sāmre effekt grip inte tag om antennen!

Energimodulens laddningstillstand visas endast på mottagaren for serien 3000 och 5000.

Brusdampning

Handsändaren SKM 5000 ar utrustad med Sennheisers brusdämpnngssystem HiDynplus™ som inte gär att koppla bort! Därfor skall även de mottagare som används vara utrustade med HiDynplus™.

SāhäröppnasSKM5000

① Vrid sparren pa SKM 5000 mikrofonden i pilriktning.

Sá här tas energimodulen ut

② Skjut batterifacet B 5000-1 eller ackumulatormodulen BA 5000-1 bakat.
③ Lyft upp energimodulen och
④ ta bort den.

Så här sätts batterier in (endast B 5000-1)

① Tryck främre skyddet nedat. Harvid svänger skyddet nedat och packet öppnas.
② Satt in batterierna.

Se till att batterierna ar ratt polade!
Använd endast alkali-mangan-batterier! I annat fall reduceras angiven livslängd betydligt (se tekiska data).

Ackumulatorer aller batterier?

For regelbunden anvandning ar det fordelaktigare att i stallet for primarbacterier anvanda miljovanliga ackumulatorer (ateruppladdningsbara batterier) BA 5000-1.

Energimodulens LC-display

Batterimodul B 5000-1

3-stegs procentuell LC-indikator for batterciets laddningstillstand
- tillförlitlig Low-Batt-indikering
- Urladdningskydd mot anslutna forbrukare
- Batteritillstandssignal für mottagaren
- Driftstid (med alkali-mangan-celler): B 5000-1: >4,5 tim på SKM 5000

Ackumulatormodul BA 5000-1

• 6-stegs procentuell LC-indikator for batteriets laddningsstillstand
  NiMH-acku med 1,5 Ah kapacitet
  Laddningstid max. 2,5 timmar med laddningsaggregatet L 50 (beroende på kvarvarande laddning i ackumulatorn)
• Indikering av del-laddning i LC-displayen
• Urladdningskydd mot anslutna forbrukare

...indikering på EM 1046 (Exempel)

I displayen på EM 1046-RX-modulen (instickkanal) anges Återstående kapacitet ochså i %. En aktuellen kapacitet på ca 30 minuter (se ovan) indikeras med blinkande text „LowBatt".

Mark

En beskrivning avenna modul finns i bruksanvisningen for EM 1046/EM 3031/EM 3032/EM 3532/EK 3041.

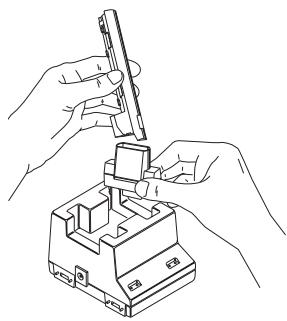

Upp till 2 ackumulatormodulera 5000-1 kan laddas uppladdningsaggregatet L 50.

For laddning skall laddningsaggregatet L 50 forses med lamplig laddningsadapter. Adaptern anpassar laddkontakerna till ackumulatormodulen BA 5000-1.

Med laddningsaggregatet L 50 kan ackumulatorn BA 5000-1 laddas upp skonsamt och sakkit enigt U -regimen. Bruksanvisningen for laddningsaggregatet lamnar narmare detailjer om laddningen.

Laddningsaggregatet L 50 med lamplig
laddningsadapter kan kopa som tillbehör.

1

Byte av mikrofonhuvud

Mikrofonhuvudet till SKM 5000 kan for oika andamal bytas ut.

① Skruva upp och
② dra bort huvudet.

Atta olica mikrofonhuvud stared till forfogande for olica anvandningsomraden:

ME 5002

Kondensatormikrofonhuvud med kulkarkateristik

ME 5004

Kondensatormikrofonhuvud med njurkarakteristik

ME 5005

Kondensatormikrofonhuvud med supernjurkarakteristik, ytterst lag aterkoppling

ME 5005e

Kondensatormikrofonhuvud med supernjurkarakteristik, ytterstlagaterkoppling

MD5005

Dynamisk mikrofonhuvud med super-njurkarakteristik for hoga judytryck, ytterstlag aterkoppling.

ME 5009 Kondensatormikrofonhuvud med bred njurkarakteristik

KK 105S Kondensatormikrofonhuvud (Neumann) med supernjur-karakteristik, nickelfarf

KK 105S bk Kondensatormikrofonhuvud (Neumann) med supernjur-karakteristik, svart

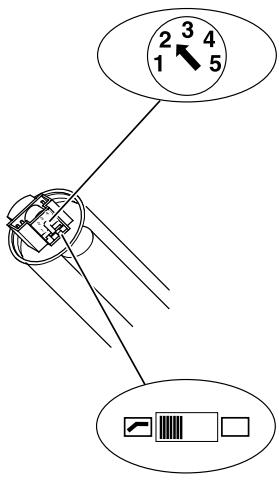

Inställning av känslighet

Mikrofonens känslight på SKM 5000 kan an-passas till aktuell situation i 5 steg om 10 dB var.

Omkopplaren for känsligehen blir tillganglig nar mikrofonhuvudet skruvas bort. (▶ Byte av mikrofonhuvud)

Lage Situation

5 Normala roster, t ex samtalsgrupp, talavstand ca 1 m
3-4 Normala, laga roster på kort avständ
2 Kraftiga roster, på kort avständ även i högljudd omgivning
5 Mycket kraftiga roster, sang, close miking

Under känslighthetsomkopplaren sitter en annan skjutströmställare med vilken att filter kan tillkopplas for dampning av iced önskade ljud med lag frekvens sasom maskinbuller, vind och steglud. Filtre dampar med 6 dB/oktav under ca 200Hz

Tekniska data

SKM 5000 UHF-A

HF-uteffekt 50mW (-3dB)

Kopplingsbandbredd 24 MHz

Frekvensområde 450-960 MHz

Dynamik >114 dB (A) eff

Frekvensstabilitet ± 5ppm

Livslängd >4,5h med B 5000-1

6hmedBA5000-1

SKM 5000 UHF-N/SKM 5000 UHF-N bk

HF-uteffekt 50mW (-3dB)

Kopplingsbandbredd 24 MHz

Frekvensomräde 450-960 MHz

Dynamik >111 dB (A) eff

Frekvensstabilitet ± 5 ppm

Livslängd >4,5h med B 5000-1

6hmedBA5000-1

SKM 5000 VHF

HF-uteffekt 50mW (-3 dB)

Kopplingsbandbredd 7 MHz

Frekvensområde 138-260 MHz

Dynamik >111 dB (A) eff

Frekvensstabilitet ± 10 ppm

Livslängd >4,5h med B 5000-1

6hmedBA5000-1

Gemensamma tekiska data

Sandarfrekvenser 16

Sidvagsutsändning < 4 nW

Distorsion (nominell utstlag) < 1%

Märkutslag / topputslag ± 40 kHz / ± 56 kHz

max SPL 154 dB

NF-überfordingssområde 80 ... 20 000 Hz

Brusdampningsystem HiDynplus" frAn Sennheiser

Strömförsörjning genom B 5000-1 (primärceller)

eller BA 5000-1 (ackumulatormodul)

Dimensioner Lngd: 257mm,0:44mm

Vikt inkl. energimodul ca 220 g

Ingari leverans

• handsändare utan mikrofonhuvud och utan energimodul - var vänlig och beställ separat!
  snabbvaxlingsklammaMZQ5000
  etui och bruksanvisning

Fel och andringar forbehalls

Zubehör / Accessories / Accessoires / Accessorio / Accessorios / Accessoires / Tillbehör

B 5000-1 Batteriepack

Battery pack

Pack file

Paccetto batterie

Paquete de pilas

Batterijpack

Batterimodul

BA 5000-1 Akkupack

lämpig laddningsadapter

MZW 5000 Windschutz

Wind-shield

Bonnette anti-vent

Cuffia antivento

Caperuza antivirus

Försakran om överensstammelse

Sennheiser electronic GmbH & Co.KG forklarar attenna apparat uppyller de tillampbara CE-normerna och foreskrifterna.
