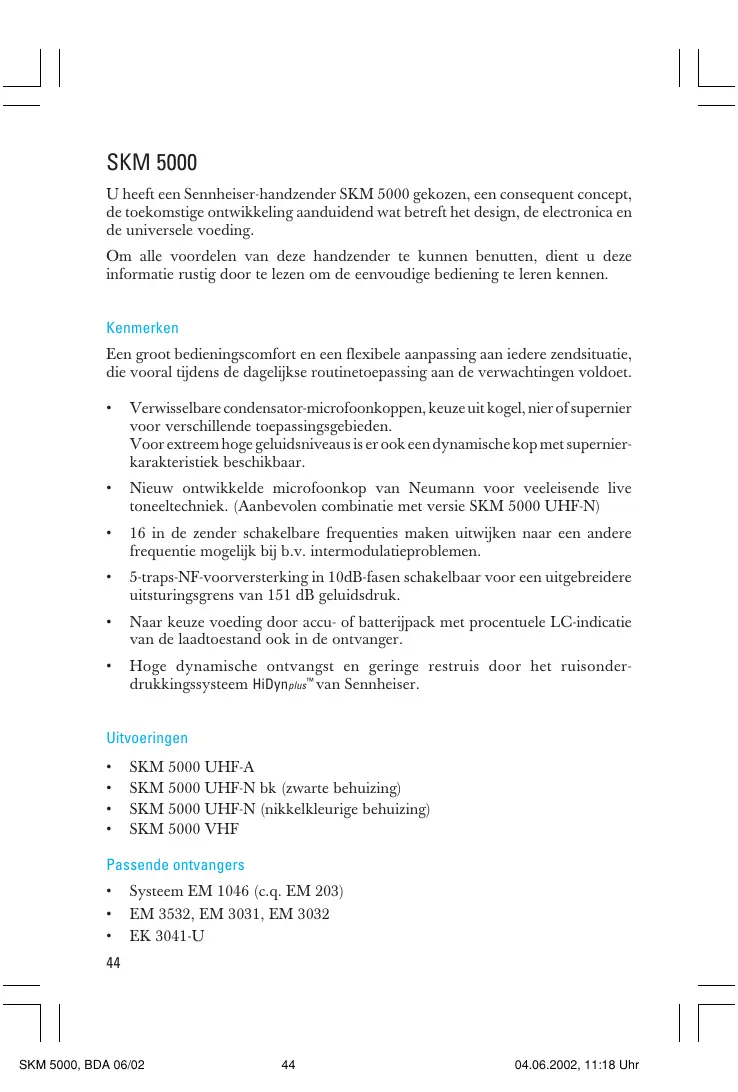

U heeft een Sennheiser-handzender SKM 5000 gekozen, een consequent concept, de toekomstige ontwikkeling aanduidend wat betreft het design, de electronica en de universe voeding.

Om alle Voordelen van deze handzender te konnen benutten, dient u deze informatie rustig door te lezen om de eenvoudige bediening te leren kennen.

Kenmerken

Een groot bedieningscomfort en een flexibele aanpassing aanijdere zendsituatie, die vooralijdens de dagelijkse routinetoepassing aan de verwachtingen voldoet.

• Verwisselbare condensator-microfoonkoppen, keuze uit kogel, hier of supernier voor verschillende toepassingsgebieden.
  Voor extreem hoge geluidsniveaus is er ook een dynamische kop met supernier-karakteristiek beschikbaar.
• Nieuw ontwikkelde microfoonkop van Neumann voor veeleisende live toneeltechniek. (Aanbevolen combinatie met versie SKM 5000 UHF-N)
  16 in de zender schakelbare frequencies make uitwijken aan een andere,.
  frequentie möglich bij b.v. intermodulatieproblemen.
• 5-traps-NF-voorversterking in 10dB-fasen schakelbaar voor een uitgebreidereuitsturingsgrens van 151 dB geluidsdruk.
• Naar keuze voeding door accu- of batterijpack met procentuele LC-indicatie van de laadtoestand ook in de ontvanger.
• Hoge dynamische ontvangst en geringe restruis door het ruisonderdrukkingssystem HiDynplus™ van Sennheiser.

Uitvoeringen

SKM 5000 UHF-A
SKM 5000 UHF-N bk (zwarte behuizing)
SKM 5000 UHF-N (nikkelkleurige behuizing)
SKM 5000 VHF

Passende ontvangers

• Systemem EM 1046 (c.q. EM 203)
  EM 3532, EM 3031, EM 3032
  EK 3041-U

44

Inschakelen

De handzender SKM 5000 wordst door middel van de schakelaar op de schacht ingeschakeld. De groene LED daarnaast wijst aan dat de handzender nu bedrijfskaar is.

Zendkanaal selecteren

Na het eruit nemen van het energiepack (zie volgende bladzijde) is de kanaalkeuzeschakelaar toegankelijk. Met behulp van eenkleine schroevendraaier (2mm Kling) als omschakergereedschap kiest u een van de 16 zendkanalen. Dieciese vermeling van de frequeniete vindt u op de sticker in de microfoonschacht onder de kanaalkeuze-schakelaar.

Aanwijzingen

De zendfrequentie en de op de ontvanger ingestelde ontvangstfrequentie要去en overeenstemmen.
In het einde van de handgreep van de handzender SKM 5000 is een antennae.

Om verminderingen van het vermogen te vermijden dient u deze tijdens het bedrijf Niet met de hand te bedekken.

De laadtoestand van het accu- of batterijpack wordt alleen door ontvangers uit de seriien 3000 en 5000 aangegeven.

Ruisonderdrukking

De handzender SKM 5000 is uitgerust met het Sennheiser ruisonderdrukkingssysteme HiDynplus™ Daarom要去en de passende ontvangers ook steeds over HiDynplus™ beschikken.

Openen van de SKM 5000

① Vergrendeling op de microfoon SKM 5000 in pijlichting draaien.

Energiepack eruit nemen

② Batterijyak B 5000-1 of accompack BA 5000-1
haarachten schuiven.
③ Batterijvak of accupack optillen en
④ verwijderen.

Plaatsen van de batterijen (alleen B 5000-1)

① Voorste afdekking maar beneden drukken. Hetvakgaat nuopen en deafdekking klapt maarchteren.
② Batterijen erin zetten.

Let op de polariteit van de batterijen!
Alleen alkali-mangaan-batterijen toe-passen. De aangegeven bedrijsduur worden anders aanzienlijk minder (zie Technische gevevens).

Accu of batterijen?

Bij regelmatie toepassing is het van voordeel om i.p.v. batterijen milieuvriendelijkke, oplaadbare accu's (BA 5000-1) toe te passen.

LC-indicatie van het accu- of batterijpack

Batterijpack B 5000-1

• Procentuèle aanduiding van de batterijlaadtoestand op de LC-indicatie in drie niveaus
• Betrouwbare „Batterij bijna leeg“ aanduiding ("Low Batt")
• Bescherming gegen diepontlading door aangesloten verbruikers
• Beschikbaarstelling van een batterijstatusignaal voor de ontvanger
  Bedrijsduur (met alkali-mangaan cellen): B 5000-1: >4,5 h voor SKM 5000

Accupack BA 5000-1

• Procentuale aanduiding van de accu- laadtoestand op de LC-indicatie in zes niveaus
• NiMH-accu's met 1,5 Ah capacitit
  Laadtijd max. 2,5 uur met laaddapparaat L 50 (afh. van de accu-restlading)
• Aanduiding van de resterende lading op de LC-indicatie
• Bescherming gegen diepontlading door aangesloten verbruikers

...indicatie op de EM 1046 (Voorbeeld)

Op het display van een EM 1046-XR-moduul (kanaal-invoer) worden de resterende looptijd eveneens in % aangegeven. Een restfunctie van ca. 30 minuten worden door de knipperende worden „LowBatt" weergegeven.

Aanwijzijing

Een overeenkomstige beschrijving vindt u in de gebruksaanwijzing van de EM 1046/ EM 3031 / EM 3032 / EM 3532 / EK 3041.

Het laden van de accu in het laadapparaat L 50

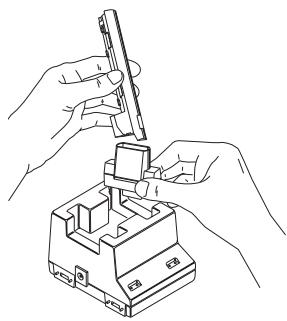

Tot en met 2 accupacks BA 5000-1 kunnen in een laadapparaat L 50 worden geladen. Voor dit doel worden in het laadapparaat L 50 de passende laadapterin ingezet. Hierdoor worden de overeenkomstige laadcontacten op het accupack BA 5000-1 gedapteerd.

Met het laadapparaat L 50 worden de accus volgens het, U^st -proces bijzonder behoedzaam en veilig geladen. De gebruksaanwijzing van het laadapparaat informeert u over het laadproces zelf.

Het laadapparaat L50 en de passende laadapter zijn als accessoires verwrijkgbaar.

Het wisselen van de microfoonkop

De microfoonkop van de SKM 5000 kan voor de toepassing in verschillende situatuies worden gewisseld.

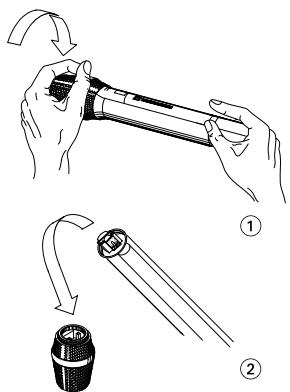

① Draai de schroefverbinding los.
② Trek de microfoonkop eraf.

Voor de verschillende toepassingsgebieden zijn er acht verschillende microfoonkoppen beschikkaar:

ME 5002 Condensatormicrofoonkop met kogelkarakteristiek

ME 5004 Condensatormicrofoonkop met nierenkarakteristiek

ME 5005 Condensatormicrofoonkop met supernierenkakteristiek vrijwel zonder terugwerking

ME 5005e Condensatormicrofoonkop met supernierenkakteristiek vrijwel zonder terugwerking

MD 5005 Dynamische microfoonkop met supernierenkarakteristiek voor hoge geluidsniveaus, vrijwel zonder terugwerking.

ME 5009 Condensatormicrofoonkop met brede nierenkarakteristiek

KK 105S Condensatormicrofoonkop (Neumann) met supernieren-karakteristiek, nikkelkleurig

KK 105S bk Condensatormicrofoonkop (Neumann) met supernieren-karakteristiek, zwart

Aan de SKM 5000 kan in vijf fasen van elk 10 dB de gevoeligheid van de microfoon aan de desbeteffende situatie worden aangepast.

De schakelaar voor de gevoeligheid worden toegankelijk wonneer de microfoonkop afgeschroefd is.

Wisselen van de microfoonkop)

Stand Situatie

5 Normale stemmen bijv. gespreskring, besprekingsafstand ca. 1
3-4 Normale zachte stemmen bij nabij bespreking.
2 Luide stemmen, nabij bespreken in lawaierige omgeving
1 Zeer lude stemmen, zang, "close miking".

Dieptefilter inschaken

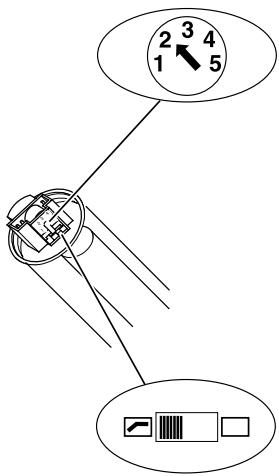

Onde de gevoeligheidsschakelaar is nog een andere schuifschakelaar. Hiermee kan een filter worden toegevoegd om ongewenste geluiden, zoals machinegeluiden, wind en loopakoestiek, te verminderen. Hierdoor wordt onder 200Hz met 6dB/octaven verminderd.

Technische gegevens

SKM 5000 UHF-A

HF-uitgangsvermogen 50mW (-3 dB)

Schakelbandbreedte 24 MHz

Frequeniebereik 450-960MHz

Dynamiek >114 dB (A) eff

Frequeniestabiliteit ± 5 ppm

Bedrijfsduur >4,5h met B 5000-1

>6h met BA 5000-1

Frequeniestabiliteit ± 5 ppm

Bedrijfsduur >4,5h met B 5000-1

>6h met BA 5000-1

SKM 5000 VHF

HF-uitgangsvermogen 50mW (-3dB)

Schakelbandbreedte 7 MHz

Frequenciebereik 138-260MHz

Dynamiek >111 dB (A) eff

Frequeniestabilitieit ± 10 ppm

Bedrijsduur >4,5h met B 5000-1

>6h met BA 5000-1

Gemeenschappelijk technische gegevens

Zendfrequencies 16

Zenden van nabij gelegen golvren < 4 nW

Vervormingsfactor < 1% (nominate afwijking)

Nominaal/piekniveau ± 40kHz / ± 56kHz

Max. geluidsdrukniveau 154 dB

NF-Zendfrequentie 80 - 20.000Hz

Ruisonderdrukkingssysteme HiDynplusTM van Sennheiser

Voeding door B 5000-1 (primaire cellen)

• Handzender zonder microfoonkop en zonder energiepack - a.u.b. apart bestellen!
  Snel wisselklem MZQ 5000
• Etui en gebruiksaanwijzing

Vergissingen en wijzigingen voorbehouden
