GEBRUIKSAANWIJZING EVOLUTION WIRELESS EW 300 SENNHEISER

GEBRUKSAANWIJZING 183

1 Inhoudsopgave 184
2 Gebruiksdoel 185
3 Veiligheidsinstructies 185
4 Applicatiebereiken en inhoud van de sets 186
5 Inbedrijfstelling 188

Ontvanger EM 300 188
Zakzender SK 300 191
Radiomicrofoon SKM 300 194

6 Bediening van de zenders en ontvangers 197
7 Storingschecklist 207
8 Onderhoud 209
9 Overzicht 210

Wireless - raadloze overdrachtsapparaten 210

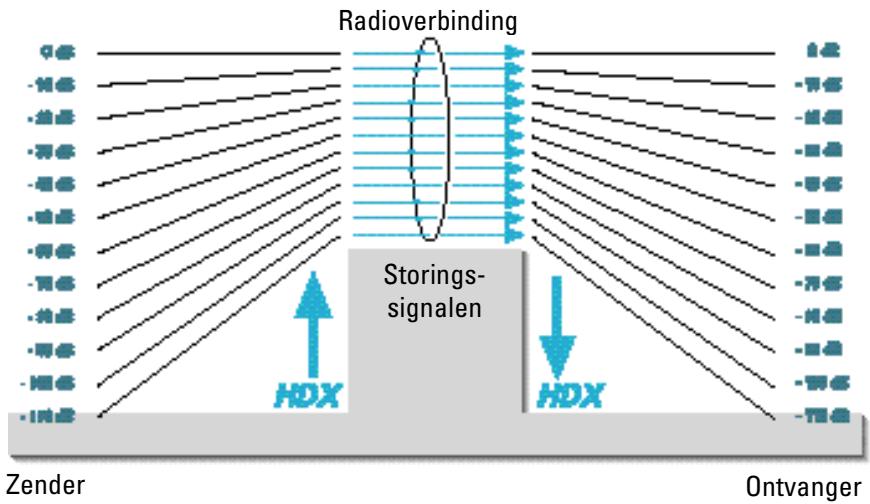

Ruisonderdrukking door HDX 211
Stekkertoewijizing 211

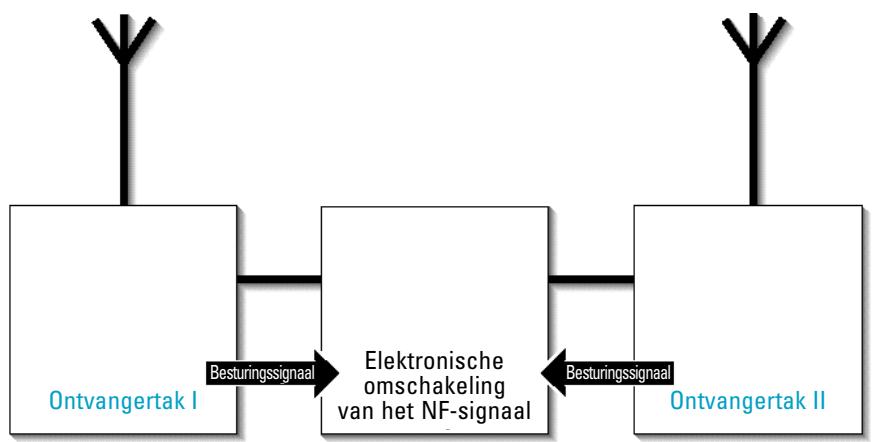

Diversity-ontvangst 212
Technische gegevens 213
Accessoires 216

U heeft de juiste keuze gemaakt!

Dit product van Sennheiser za u jarenlang overtuigen van z'n betrouwbaarheid, zuinigheid en eenvoudige bediening. Dat garandeert Sennheiser met�n goede naam en�n in meer dan 50一年多 verworven competente als fabrikant van hoogwaardige, elektro-akoestischeprodukten.

Neem een paur minuten de tijd om deze handleiding te lezen. Wij wilten graag dat u eenvoudig en snel van deze techniek kut genieten.

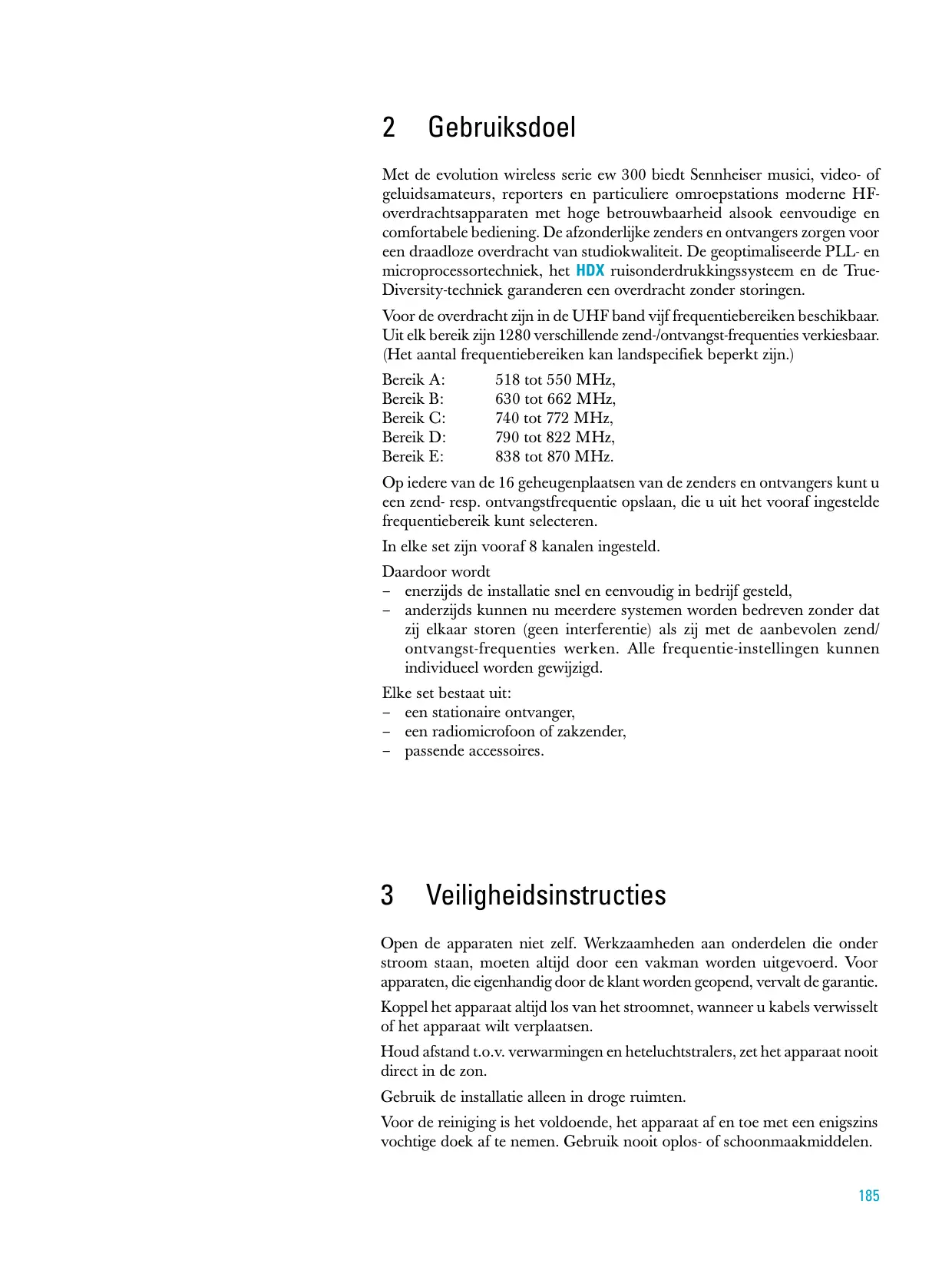

2 Gebruiksdoel

Met de evolution wireless série ew 300 biedt Sennheiser musici, video- of geluidsamateurs, reporters en particuliere omroepstations moderne HFoverdrachtsapparaten met hoge betrouwbaarheid alsook eenvoudige en comfortabile bediening. De afzonderlijke zenders en ontvangers zorgen voor een draadloze overdracht van studiokwaliteit. De geoptimaliseerde PLL- en microprocessortechniek, het HDX ruisonderdrukkingssystemen en de True-Diversity-techniek garanderen een overdracht zonder storingen.

Voor de overdracht zijn in de UHF band vrijf frequentiebereiken beschikbaar. Uit elk bereik zijn 1280 verschillende zend-/ontvangst-frequenties verkiesbaar. (Het,aantal freuquentiebereiken kan landspecifiek beperkt+zijn.)

Bereik A: 518 tot 550 MHz,

Bereik B: 630 tot 662 MHz,

Bereik C: 740 tot 772 MHz,

Bereik D: 790 tot 822 MHz,

Bereik E: 838 tot 870 MHz.

Op iedere van de 16 geheugenplaatsen van de zenders en ontvangers kut u een zend- resp. ontvangstfrequentie opslaan, die uuit het vooraf ingestelde frequentiebereik kut selecteren.

In elke set zichn vooraf 8 kanalen ingesteld.

Daardoor wordt

• enerzijds de installmente snel en eenvoudig in bedrijf gesteld,
• anderzijdskonnen nu meertere systemen worden bedreven zonder dat zij elkaar storen (geen interferentie) als zij met de aanbevolenZend/ontvangst-frequenties werken. Alle freiendentie-installingen können individueler worden gewijzigd.

Elke set bestaat uit:

• een stationaire ontvanger,
• een radiomicrofoon of zakzender,
• passende accessoires.

3 Veiligheidsinstructies

Open de apparaten Niet zich. Werkzaamheden aan onderdelen die onder stroom staan,要去en algid door een vakman worden uitgevoerd. Voor apparaten, die eigendig door de klant worden geopend, vervalt de garantie.

Koppel het apparaat algijd los van het stroomnet, wonneer u kabels verwisselt of het apparaat wilt verplaatsen.

Houd afstand t.o.v. verwarmingen en heteluchtstralers, zet het apparaat nooit direct in dezon.

Gebruik de installmentie alleen in droge ruimten.

Voor de reiniging is het voldoende, het apparaat af en toe met een enigszins vochtige doek af te nemen. Gebruik nooit oplos- of schoonmaakmiddelen.

EM 300

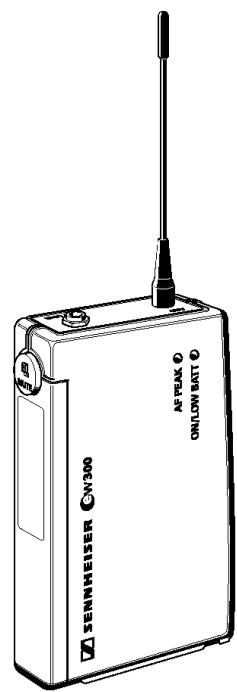

SK 300

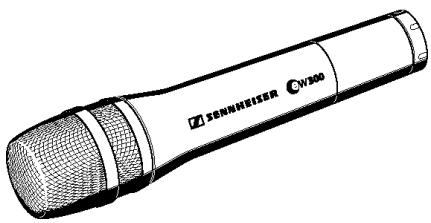

SKM 300

4 Applicatiebereiken en omvang van de sets

Set 312

Deze set kurz u in het theater ofoor presentaties gebruiken. De microfoon kan bijna onzichtbaar worden gedragen. De ontvanger werkt stationair.

De set bestaat uit de stationaire ontvanger EM 300 en de zakzender SK 300 met opspeldbare microfoon ME 2 (karakteristiek: kogel; condensator), vermogensvoeding, batterij, antennes en gebruiksaanwijzing.

Set 322

Deze set kurz u in het theater of voor het overspoelen met geluid gebruiken. De microfoon kan bijnaonzichtbaar worden gedragen. De ontvanger werkstationair.

De set bestaat uit de stationaire ontvanger EM 300 en de zakzender SK 300 met opspeldbare microfoon ME 4 (karakteristik: hier; condensator), vermogensvoeding, batterij, antennes en gebruiksaanwijzing.

Setew335

Deze set=kuntugemakkelijkvoordrachtvanzanggebruiken.De ontvangerwerktstationair.

De set bestaat uit de stationaire ontvanger EM 300 en de radiomicrofoon SKM 300 met microfoonmodule MD 835 (karakteristiek: hier; dynamisch), vermogensvoeding, batterij, antennes, microfoonklem en gebruiksaanwijzing.

Setew 345

Met deze set=kunt u zang krachtvol en met weinig terugkoppelingseffecten overdragen. De ontvanger werkt stationair.

De set bestaat uit de stationaire ontvanger EM 300 en de radiomicrofoon SKM 300 met microfoonmodule MD 845 (karakteristiek: supernier; dynamisch), vermogensvoeding, batterij, antennes, microfoonklem en gebruiks-aanwijzing.

Setew 352

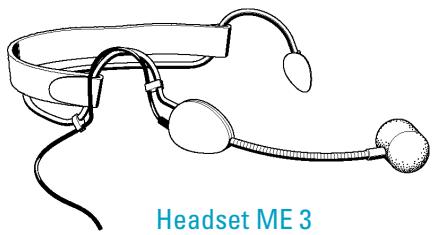

Deze headset is beveiligd gegen terugkoppelingen en geeft u große bewegingsvrijheid bij zang en sport (bijv. aerobic). De ontvanger werkt stationair.

De set bestaat uit de stationaire ontvanger EM 300 en de zakzender SK 300 met headset (microfoon ME 3, karakteristiek: supernier; condensator), vermogensvoeding, batterij, antennes en gebruiksaanwijzing.

Set 365

Deze set met weinigteringgkoppelingseffecten en hoge dynamiek kunt u voor zang en presentaties gebruiken. De ontvanger werkt stationair.

De set bestaat uit de stationaire ontvanger EM 300 en de radiomicrofoon SKM 300 met microfoonmodule ME 865 (karakteristiek: supernier; condensator), vermogensvoeding, batterij, antennes, microfoonklem en gebruiks-aanwijzing.

Ospeldbare microfoon ME 2 met bevestigingsclip

Setew372

Muziekinstrumenten met 6,3 mm bus (bijv. gitaar)kest u bij deze set draadloos benutten.De ontvanger werkt stationair.

De set bestaat uit de stationaire ontvanger EM 300, de zakzender SK 300 met instrumentenkabel, vermogensvoeding, batterij, antennes en gebruiks-aanwijzing.

Ospeldbare microfoon ME 4 met bevestigingsclip

5 Inbedrijfstelling

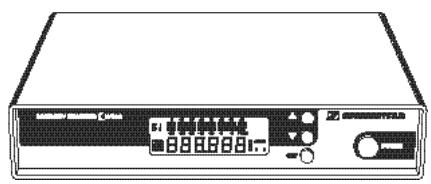

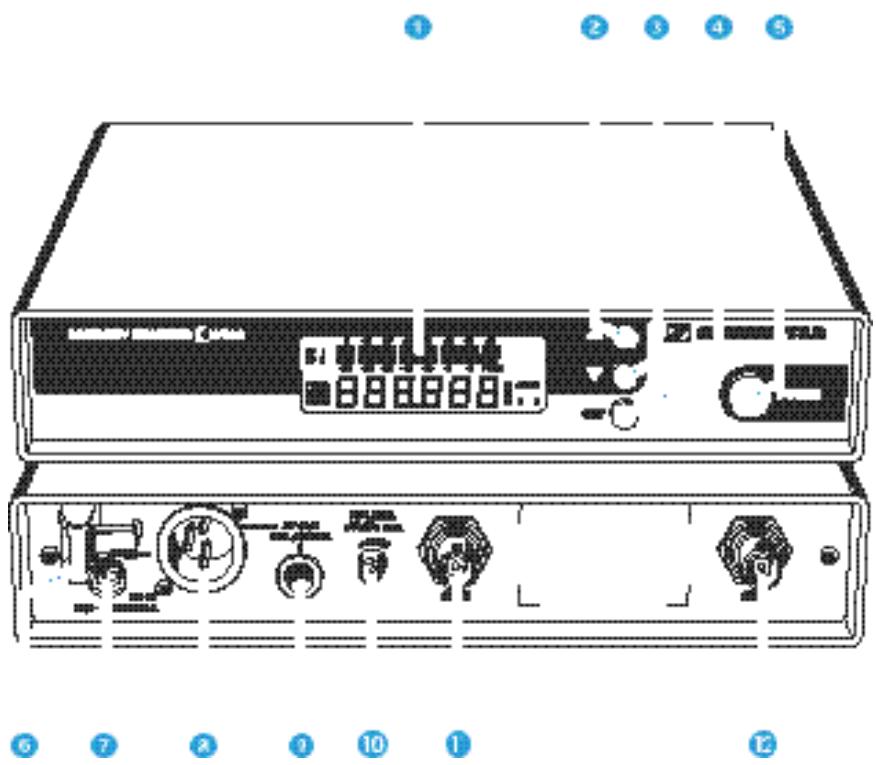

Ontvanger EM 300 in bedrijf stellen

1 LC-display
2 Toets (UP)
3 Toets (DOWN)
4 Toets SET
5 Toets POWER
6 Trekontlasting voor aansluitkabel van de vermogensvoeding
Bus (female connector) voor de aansluiting van de vermogensvoeding (DC-IN)
8 XLR-3 inbouwstekker voor NF-uitgang (AF OUT BAL/UNBAL)
6,3 mm Ø bus (female connector) voor NF-uitgang (AF OUT BAL/UNBAL)
10 Regelaar voor uitgangsniveau (AF LEVEL)
1 BNC-chassisdeel, antennene-ingang II (ANT II)
12 BNC-chassisdeel, antenningangI (ANTI)

Voetjesuit zachtrubbermonteren

Opdat het apparaat alkijd stevig op een ondergrond staat, worden vierzflekveende voetjesuit zachtrubber meegeleverd.

Let erop, dat voor de montage van de voetjes de uitsparingen op de onderzijde van het apparatusen schoon en vetvrijহn.
Plak de voetjes aansluitend in de uitsparingen.

Opgelet!

De oppervlakten van meubels zichn vaak met lakken, politoeren of kunststoffen behandeld, die bij contact met andere kunststoffen vlekken hunveroorzaken. Wij hunnen u dus - ongeacht van zorgvuldige controles van de door ons gebruekte kunststoffen - Niet garanderen dat verkleuringen uitgesloten hunnen worden.

E

G
7

10

Antennes aansluiten

De ontvanger EM 300 kan zowel met de meegeleverde telescoopantennes als ook metAPEntennes (niet in de set onthouden) worden gebruikt.

De meegeleverde telescoopantennes konnen snel en eenvoudig worden gemonteerd en zijn geschikt voor alle toepasseningen, waar bij onder goede ontvangstomstandigheden zichder groe inpansingen een draadloze zendinstallatie in bedrijf要去 worden genomen.

Sluit de telescoopantennes aan de BNC-chassisdelen 1 en 2 aan dechterkant van het apparaat aan, trek zich aansluitend uit en positioneer zij V-vormig maar boven.

In geval dat de ontvangerpositie Niet met de antennepositie overeenstemt, die een optimale ontvangst waarborgt, kut u afzonderlijke antennes gebruiken. Deze zich als accessoire verkrijgbaar.

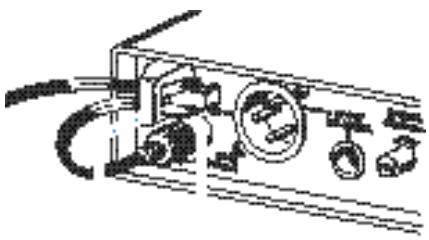

Vermogensvoeding aansluten

Steek de jack connector van de vermogensvoeding in het chassisdeel op deijkenkant van het apparaat om de ontvanger van voedings spanning te voorzien.
Leid de kabel door de trekontlasting 6.

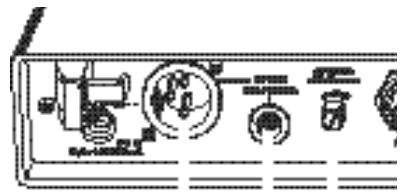

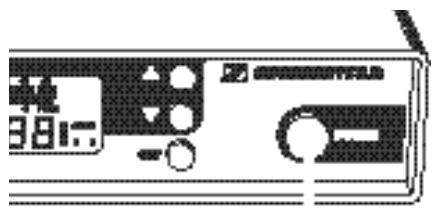

Versterker/mengpanelaansluiten

Sluit de versterker of hetCCCCCCel

• aan de XLR-3 uitgang 8 of
• aan het 6,3mm 0 chassisdeel 9 aan.

Symmetrische en asymmetrische connectortoewijzing vergelijk hoofdstuk "9 Overzicht".

5

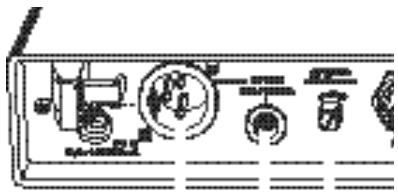

Ontvanger in-/uitschakelen

Druk op de toets POWER 5, om de ontvanger in te schakelen.
Om de ontvanger uit te schakelen, moet u hernieuwd zolang op de toets POWER drukken totdat “OFF” worden aangewezen. Aansluitend kunt u de toets loslaten.

Na een stroomuitval begint het apparaat wee met de LASTe actieve toestand (ON/OFF) te werken.

10

Uitgangssignaal instellen

Draai de regelaar voor het uitgangssignaal 10, om het apparaat optimaal aan de versterker of het mengpaneel aan te passen.

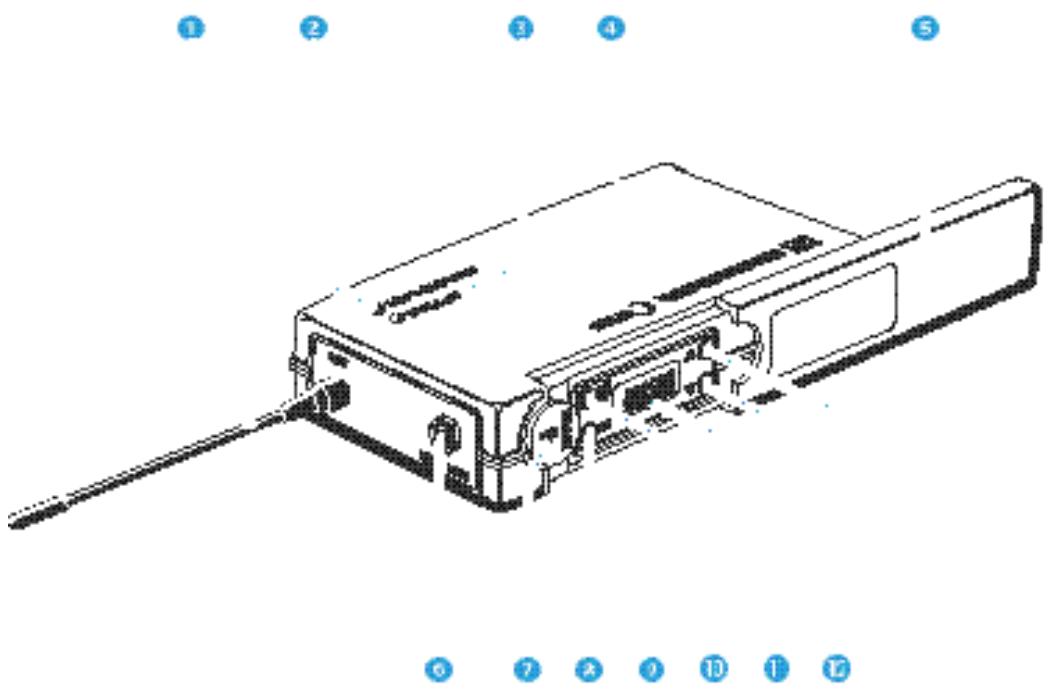

Zakzender SK 300 in bedrijf stellen

Antenne
2 Bedrijfs- en batterijstatusaanduiding, rode LED (ON/LOW BAT)
3 Overmodulatie-aanduiding, gele LED (AF-PEAK)
4 Afdekking van het batterijvak
5 Afdekking voor het display en de bedieningselementen
Microfoon- en instrumenteningang (MIC/LINE), 3,5 mm chassisdeel
7 Toets MUTE
8 Toets SET
9 Toets ON/OFF
10 Display
Toets (DOWN)
Toets (UP)

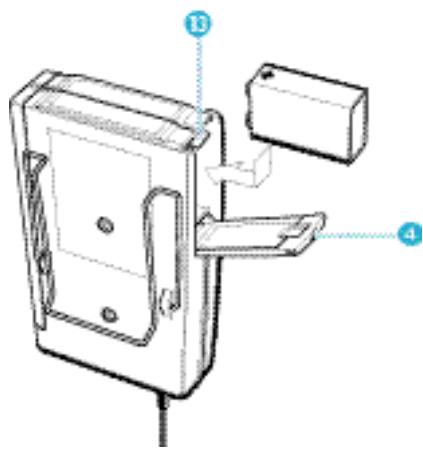

Batterij inzetten en verrangen

Schuif de afdekking van het batterijvak 4 in de richting van de opgedrukte pijl totdat zij hoorbaar vergrendeld.
Klap de afdekking open.
Plaats de blokBatterij (type 6 LR 61, 9 volt) in het apparaat. Erbij op de polariteit letten.
Sluit het batterijvak.
Om de batterij te verwijderen moet u de rode hendel 13 in de richting van de onderzijde van het apparatus drukken.

Opmerking:

Het bedrijf met accu's is steeds beperkt möglich某种程度 op grond van de lagere capaciteiten van accu'suitsluitend korte bedrijfstijden können worden bereikt.

Antenne inschroeven

Schroef de antennene 1 in de antennenebus (M3 aansluiting).

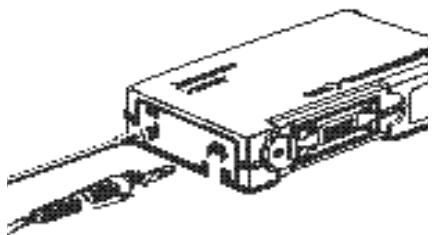

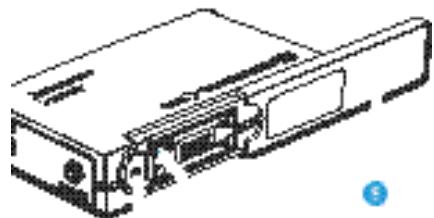

Microfoonkabel/LINE-kabel aansluiten

De microfooningang maakt de elektrt-voeding beschikbaar.

Steek de 3,5 mm jack connector 14 van de microfoon of LINE-kabel in het afzonderlijke chassisdeel (MIC/LINE) 6.
Vergrendel de jack connector door inschroeven van de schroefdraad-ring 15.

Zender in-/uitschakelen

Schuif de afdekking 5 terug.
Druk op de toets ON/OFF 9, om de zender in te schakelen. De rode LED begint te lichten.
Om de zender uit te schakelen,要去 u hernieuwd zolang op de toets ON/OFF drukken totdat "OFF" aangewezen worden. Aansluitend kunt u de toets loslaten. De rode LED gaat uit.

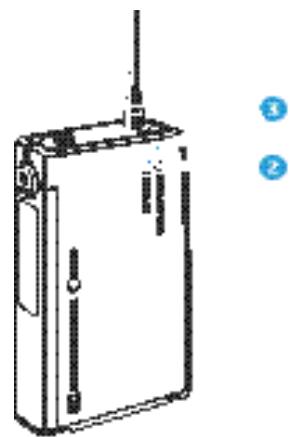

Zender stil schakelen

Met de schuifschakelaar MUTE ⑦ kunt u de zender stil schakelen. De zender blijft in bedrijf, maar het geluidssignaal wordenuitgeschakeld.

Signaal- en batterijaanduiding

Het gele lampje (LED) 3 aan de bovenzijde van de zender SK 300 begint te lichten als het geluidssignaal aan de ingang te hoog ingesteld is (AF-Peak).

Het rode lampje (LED) 2 en de bargraph op het display geeft informatatie over de actuèle bedrijfstoestand van de zender.

Bargraph:

De bargraph wijst het batterijvermogen in drie stappen aan:

8 Segmenten: de batterij is vol,
4 Segmenten: het batterijvermogen is voldoende,
1 Segment: het batterijvermogen is uitgeput, het is slechts voor korteijd beschikbaar.

Opmerking:

Ook bij een reeds benutte batterij+kunnen voor korteijd alle 8 segmenten worden aangewezen.

LED licht gelijkmatig:

De zender is ingeschakeld, er is voldoende batterijvermogen.

LED begint te knipperen:

De batterij is bijna leeg! De batterij要去 binnenkort worden verrangen, het vermogen is nu nog voldoende voor weinige Minutes!

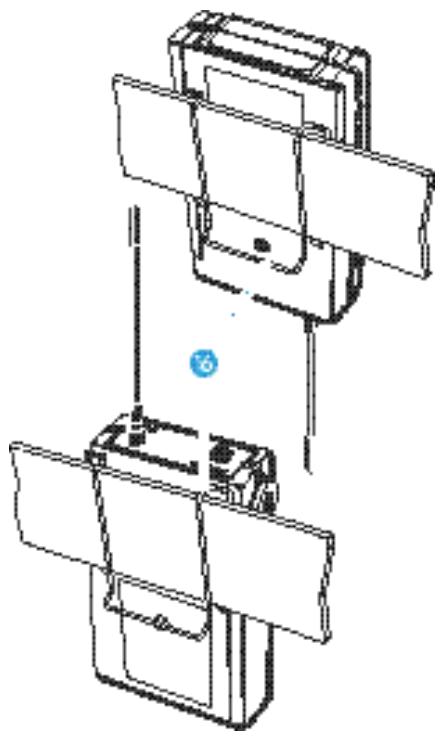

Bevestiging aan de kleding

Met de clip 16 kunt u de zender SK 300 bijvoorbeeld aan uw gordel hangen. U kunt de zender ook dusdanig aan uw kleding bevestigen dat de antennne maar beneden wijst. Daar voor dient men de clip eruit te nemen en om 180^ gedraaid waar in tezetten.

Bevestiging van de microfonen

U kunt de bevestigingsclips 7 benutten om de opspeldbare microfonden ME 2 of ME 4 U aan de kleding (bijv. jasje) te bevestigen.

De headset ME 3 a.u.b. dusdanig aan uw hoofd positioneren, dat u de headset gemakkelijk en veilig=kunt benutten.

Microfonen positioneren

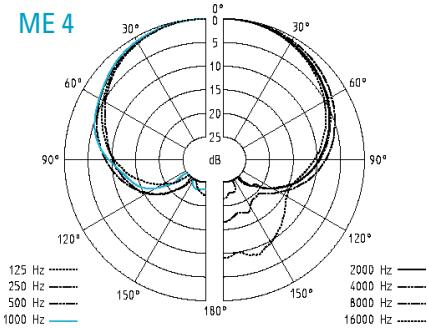

De microfonden ME 3 en ME 4 zijn richtmicrofonden en dieren dusdanig te worden gespositioneerd, dat zij in richting van de geluidsbron (bijv. mond) wijzen. De microfonden ME 2 heeft een kogelkarakteristiek zDat een precieze positierungeniet nodig is.

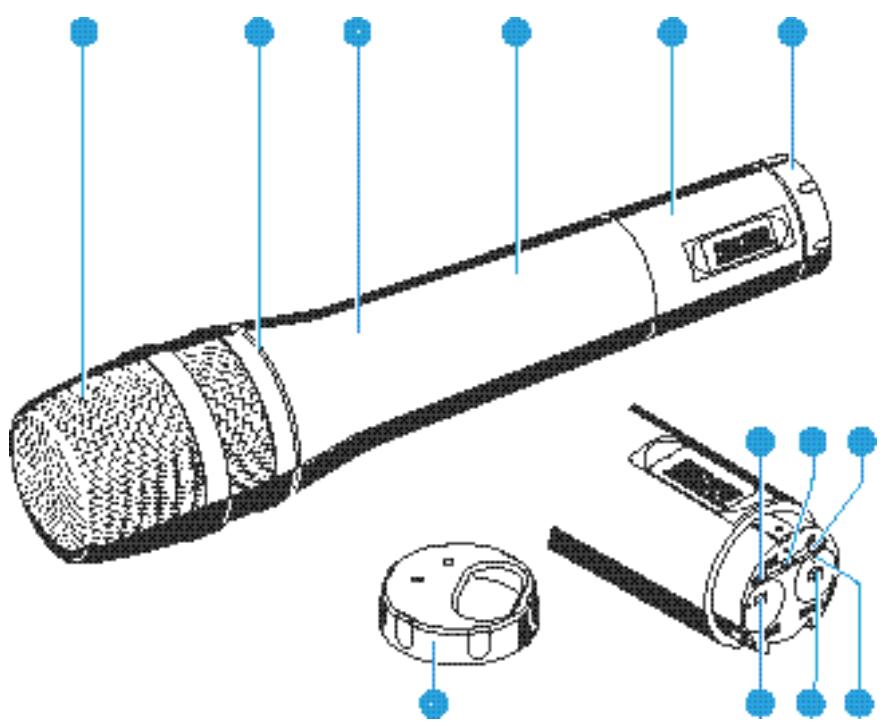

Radiomicrofoon SKM 300 in bedrijf stellen

Spreekcel
Kleurige ring voor identificatie van de ingebouwde microfoonmodule

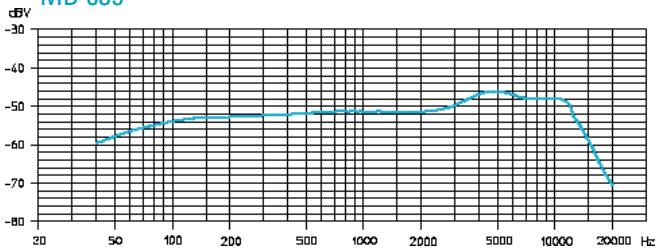

groen: Microfoonmodule MD 835
(karakteristik: hier; dynamisch)

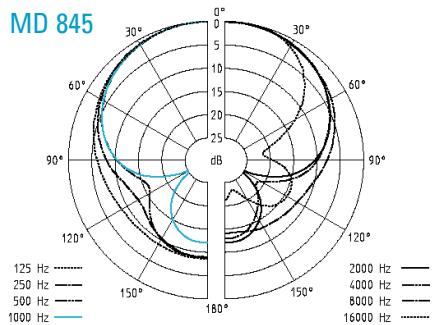

blauw: Microfoonmodule MD 845
(karakteristik: supernier; dynamisch)

rood: Microfoonmodule ME 865

(karakteristik: supernier; condensator)

3 Greep van de radiomicrofoon
4 Batterijvak (van buiten Niet zichtaar)
5 Display-element
6 Draaibare kap voor de bescherming van de bedieningselementen;

door draaien van de kap ⑥ kunt u de volgende toetsen en aanduidingen

bereiken:

7 Toets SET
8 Toets (DOWN)
Toets (UP)
Toets MUTE
Toets ON/OFF
12 Bedrijfs- en batterijstatusaanduiding, rode LED

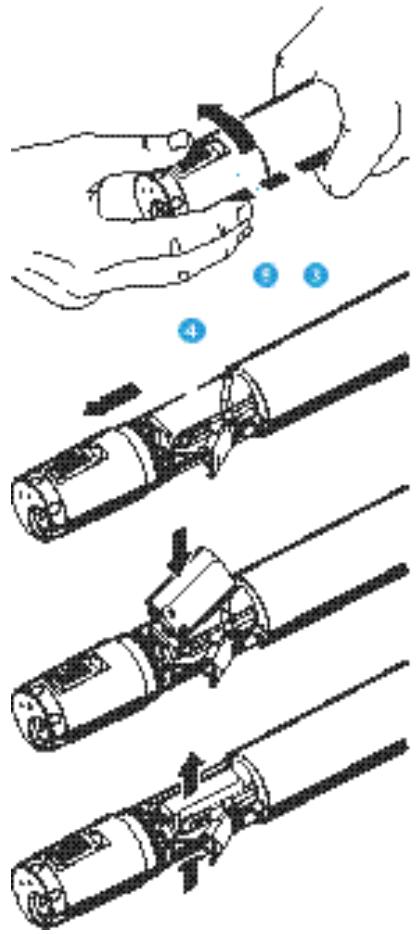

Batterijen inzetten/ervangen

Schroef het display-element 5 op de radiomicrofoongreep 3 (tegen de wijzers van de klok draaien).
Trek het display-element ⑤ zover eruit totdat het batterijvak ④ volledig geopend is.
Plaats de blokBatterij (type 6 LR 61, 9 volt) in het apparaat. Erbij op de polariteit letten.
Schuif het batterijvak in de greed van de radiomicrofoon terug.
Schroef het display-element weirdest.
Om de batterij te verrangen, moet u de batterij maar boven (richting van de pijl) eruit drukken.

Radiomicrofoon in-/uitschakelen

Draai de kap op de onderijde van de radiomicrofoon in de positie, in die u de toets ON/OFF kurz zien.
Druk op de toets ON/OFF 1, om de radiomicrofoon in te schakelen. De rode LED begint te lichten.
Om de radiomicrofoon uit te schakelen, moet u hernieuwd zolang op de toets ON/OFF drukken totdat “OFF” aangewezen worden. Aansluitend kunt u de toets loslaten. De rode LED gaat uit.

Zender stil schakelen

Met de schuifschakelaar MUTE kurz u de zender stil schakelen. De zender blijft in bedrijf, maar het geluidssignaal wordenuitgeschakeld.

Batterijaanduiding

Het rode lampje (LED) 12 en de bargraph op het display geeft informatatie over de actuèle bedrijfstooestand van de zender.

Bargraph:

De bargraph wijst het batterijvermogen in drie stappen aan:

8 Segmenten: de batterij is vol,

4 Segmenten: het batterijvermogen is voldoende,

1 Segment: het batterijvermogen is uitgeput, het is slechts voor korteijd beschikkaar.

Opmerking:

Ook bij een reeds benutte batterij+kunnen voor korteijd alle 8 segmenten worden aangewezen.

LED Licht gelijkmatig:

De zender is ingeschakeld, er is voldoende batterijvermogen.

LED knippert:

De batterij is bijna leeg! Zij要去 binnenkort worden verrangen, het vermogen is nu nog voldoende voor weinige minutes!

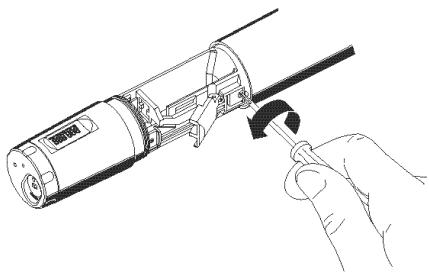

Microfoonmodule verrangen

Verwijder eerst de batterij: Laat de handzender geopend.
Schroef de spreekcel los.
Verwijder de bevestigingssschroeven en leg zich opzij.
Trek de capsule - zoals afgebeeld - eruit. Daarbij erop letten nicht de contacten aan te raken!
Steek de andere capsule in, beveilig deze door de bevestigingssschroef en schroef de passende spreekcel meer davon.
Zet de batterij weer in, sluit de behuizing en stel de microfoon weer in bedrijf.

Opmerking:

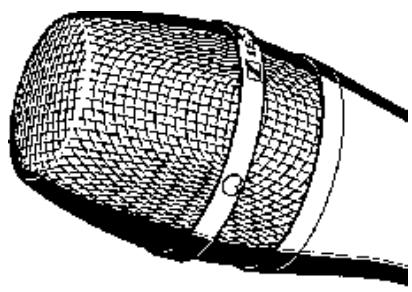

Capsule en spreekel met schuimvoering vormen een akoestische eenheid en要去en steeds samen worden verrangen. De microfoon-modules zijn kleurig gekenmerkt, om zij eenvoudiger te{kunnen anderscheiden (groen: MD 835, blauw: MD 845, rood: ME 865).

6 Bediening van de zenders en ontvangers

Omsnel te beginnen

De zenders en ontvangers uit de Sennheiser-serie evolution wireless ew 300 zich vooraf van de producent zo ingesteld, dat zij na de inbedrijfstelling van de apparaten (“5 Inbedrijfstelling”) onmiddelijk konnen werken. Neem darüber a.u.b. in acheft, dat de zendermodulatie van het gewenste gebruik afhangt. Om een overmodulatie - en dus verrormingen - te vermijden, adviseren wij dat u in ieder geval controleert of de vooraf ingestelde modulatie voor het gewenste gebruik voldoende is (“Modulatie instellen”).

Toetsen

ON/OFF Met de toets ON/OFF - resp. bij de ontvanger EM 300 met de toets POWER - POWER kurz u de zender of ontvanger in-/uitschakelen.

MUTE Met de schakelaar MUTE (alleen bij de zender)kest u het geluidssignaal stil schakelen.

SET Met de toets SET

-kunt u het menu voor het invoeren van waarden oproepen,
-kunt u van een menupunt maar het volgende punt gaan,
-kunt u bij het invoeren van een naam maar het volgende segment gaan,
- maar het menubegin terugkeren.

Met de toets UP

-kunt u een menupuntwaarde wijzigen,
- kurz u bij het invoeren van een naam een afzonderlijke teken wijzigen.

Met de toets DOWN

-kunt u een menupuntwaarde wijzigen,
- kurz u bij het invoeren van een naam een afzonderlijke teken wijzigen.

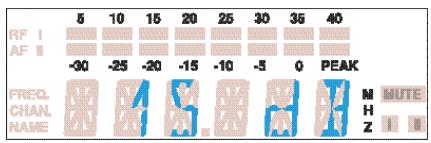

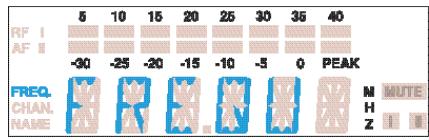

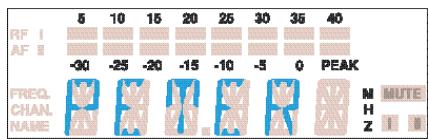

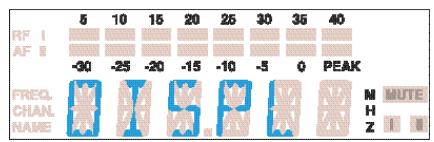

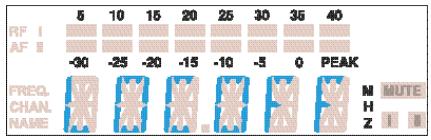

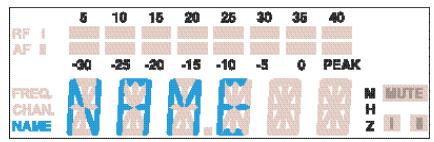

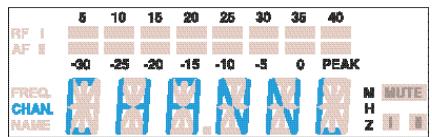

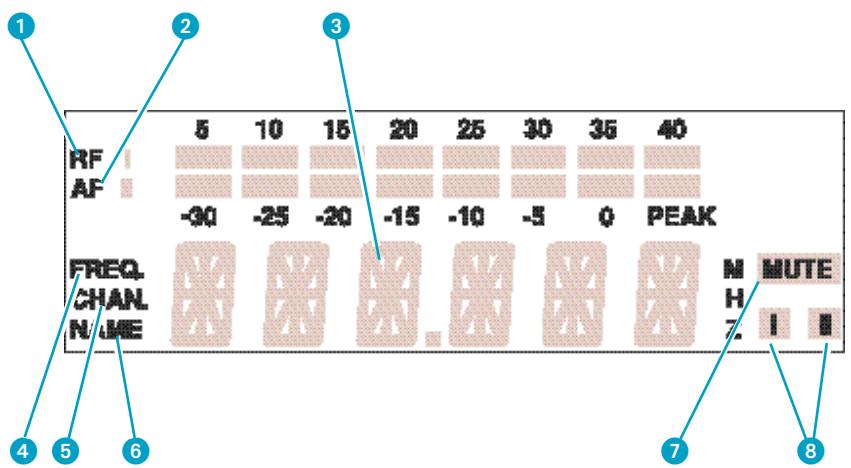

Aanduidingen op het LC-display

Ontvanger EM 300

Aanduiding in acht niveaus van het binnenkomende HF-signaal

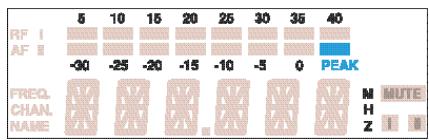

Aanduiding in ache niveaus van het binnenkomende NF-siignaal met overmodulatie-aanduiding "PEAK"
Alfanumerieke hoofdaanduiding
Aanduiding van het menupunt "Frequency". (Deze aanduiding kan de standardweergave van de ontvanger aan het menubegin zich en worden na het inschakelen aangewezen.)
5 Aanduiding van het kanaalnummer "Channel". (Deze aanduiding kan de standardweergave van de ontvanger aan het menubegin zijn en worden na het inschaken aangewezen.)
Aanduiding van het menupunt “Name”. (Deze aanduiding kan de standardweergave van de ontvanger aan het menubegin zich en worden na het inschakelen aangewezen.)
Squelch-aanduiding "MUTE" (ruisblokkering actief)
8 Diversity-aanduiding (antenne I of antenne II actief) ("11 Diversity-ontvangst")

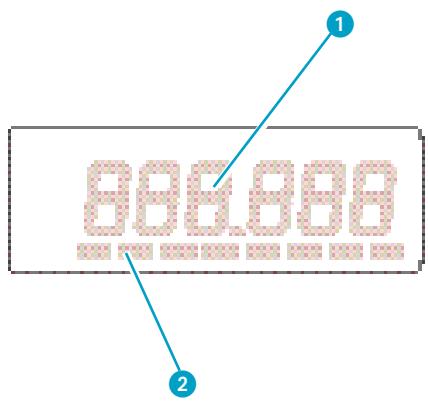

Zenders SK 300 en SKM 300

1 Alfanumerieke hoofdaanduiding
2 Batterijaanduiding in drie niveaus

Opmerking:

Als er instellen in het bedieningsmenu beschreiben worden, die voor alle apparaten identiek zijn, worden uitsluitend de hoofdaanduiding van de EM 300 weergegeven.

Basisfuncties van het Sennheiser-bedieningsmenu

Een special kenmerk van de Sennheiser-serie evolution wireless ew 300 is de identieke bediening van zenders en ontvangers. Onder druk, zoals op het toneel en in live-uitzendingen, komt het erop aan, razendsnel en heel precies in de werkinq in te konnen vrijpen. De bediening moet "blind" en bij ieder apparaat opdezelfde manier konnen plaatsvinden. Dit worden metdezelfde toetsen (SET, , ) en identiek opgebouwde zender- en ontvanger-displays möglichk gemaatk.

Belangrijk:

Door indrukken van de toetsen / (Int) kunt u onmiddelijk tussen de kanalen (presets) wisselen. De aanduiding knippert. De wijziging worden onmiddelijk werkzaam.

1 Met de toets SET kurz u het bedieningsmenu openen:

Met een korte druk gaat u maar het volgende menupunt. Op het display worden het gekozen menupunt en aansluitend de actuèle waarde weergegeven.

2 Met de toetsen en worden de instellingen van het afzonderlijke menupunt gewijzigd:

De gewijzigde instelling knippert op het display. Als u de oorspronkelijke waarde weer instelt, stopt het knipperen.

Belangrijk:

Uw invoeren worden zonder verdere bevestiging werkzaam en worden onmiddelijk opgeslagen!

In de menupunten "TUNE" en "NAME" zijn de toetsen en met een snelspoel-functie ("Repeat") voorzien. Als u kort op een toets drukt, wordt de volgende of vorige waarde aangewezen. Als de afzonderlijke toets ingedrukt blijft, wordt de aanduiding versnelt. Als u de toets一周 loslaat en opnieuw indrukt, begint het spoelen nog eens langzaam. U kunt zo snel en comfortabel in beiden aanduidingsrichtingen de gewenste waarde instellen.

3 Met de toets SET keert u maar het menubegin terug:

Druk op de toets SET, om na het invoerenaar het menubegin terug te keren. Op het display worden wee de standardweergave aangewezen.

Menupunten / overzicht

De bediening van zenders en ontvangersuit de Sennheiser-serie evolution wireless ew 300 worden door de uitgestrekte harmonisering van de zender-/ontvanger-bedieningsmenu's vereenvoudigt:

Aanduiding op het display	Zender	Ontvanger
SEnSit	Instellen en wijzigigen van de modulatie (▶ pagina 201)	-
SQELCH SqELCH	-	Instellen en wijzigigen van de ruisblokkeringsdrempelwaarde (▶ pagina 202)
DISPL DiSPL	Selectie van de standardweergave (▶ pagina 203)	Selectie van de standardweergave (▶ pagina 203)
TUNE tune	Invoeren en wijzigigen van deZendfrequentie (▶ pagina 204)	Invoeren en wijzigigen van de ontvangstfrequentie (▶ pagina 204)
NAME	-	Invoeren en wijzigigen van een naam bij de ontvanger EM 300 (▶ pagina 205)
LOCK Loc	Blokkering van de bedienings-elementen om een onopzettelijk verzetten te vermiiden (▶ pagina 206)	Blokkering van de bedienings-elementen om een onopzettelijk verzetten te vermiiden (▶ pagina 206)

Frequentie, kanalen selecteren

Door indrukken van de toetsen / kunt u onmiddelijkCUSSEN DE kanalen (presets) wisselen. De aanduiding knippert. De wijziging wordt onmiddelijk werkzaam.
Door drukken op de toets SET worden de invoer bevestigd. De aanduiding knippert nicht meer.

Opmerking:

U kurz definierten welke standardweergave (frequentie, kanaalnummer of de naam bij de ontvanger EM 300) aan het menubegin zal worden aangewezen ("Standaardweergave omschakelen"). De frequentieaanduiding is vooraf bij de producent als standard ingesteld.

SenSit

Modulatie instellen (alleen zender)

Een overmodulatie kan optreden als de spreker te zich bij de microfoon staat of als de stemmen of de muziek te luid is. In dit geval worden het gezonden geluid verrormd weergegeven. Bij de ontvanger EM 300 worden een overmodulatie door oplichten van het segment "PEAK" (NF-bereik) aangewezen. Bij de zender SK 300 begint de gele "Audio Peak" LED teichten. Is anderzijds de gevoeligkeit te laag ingesteld, worden het gezonden geluid te zwak gemoduleerd. Hierdoor worden het signal met een sterke interferentieruis weergegeven.

Om die reden moet u de gevoeligheid dusdanig instellen, dat uitsluitend als het geluid zijn maximale volume bereikt het segment "PEAK" in het NF-bereik van de ontvanger oplicht. Als aanknopingspunt voor uw eigén instellen genkunt u de volgende basis-waarden benutten:

luide muziek/zang: -30 / -20 dB

Presentatie: -20/-10 dB

Interview: -10/0dB

Selecteer met de toets SET het menupunt "SEnSit". Op het display wordt "SEnSit" en aansluitend de actuèle waarde weergegeven.
Met de toetsen / kurz u nu de gevoelgheid wijzigen. U kurz de gevoelgheid in 10-dB-stappen全过程 en -30 dB wijzigen. De ingestelde waarde knippert op het display en worden onmiddelijk overgenomen.
Druk op de toets SET, om maar het menubegintering te keren. Op het display worden veer de standardweergave aangewezen.

SQELCH SqELCH

Drempelwaarde van de ruisblokkering instellen (alleen ontvanger)

De ontvanger uit de Sennheiser-serie evolution wireless ew 300 is met een regelbare ruisblokkeringsdrempel voorzien, die het lastige ruisen voorkomen als de zender uitgeschakeld is. Ook worden het ruisen voorkomen, wanner een zender het ontvangstbereik verlaat en er nicht meer voldoende zendvermögen bij de ontvanger beschikbaar is.

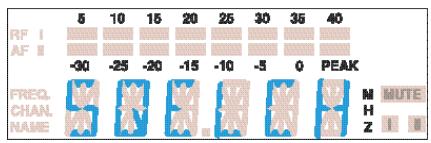

Om de ruisblokkering in te stellen, moet u met de toets SET het menupunt “SQELCH” selecteren. Op het display wordt “SQELCH” en aansluitend de actuèle ruisblokkeringswaarde weergegeven.
Met de toetsen kunt u nu de ruisblokkeringswaarde wijzigen. U kunt de ruisblokkering uitschakelen (0 dB) of in 5-dB-stappen een waarde tussen 5 dB en 40 dB instellen. Een Kleinere waarde verlaagt de ruisblokkering, een grotere waarde verhooegt de drempel. Op het display knippert de ingestelde waarde. Stel de ruisblokkeringsdrempel bijuitgeschakelde zender op de laagste waarde zonder dat de ontvanger begint te ruisen. Als de waarde te hoog is, worden het zendvermogen verminderd.

Opmerking:

Als de ruisblokkeringsdrempel uitgeschakeld is (0 dB) en geen passende zender in bedrijf gesteld is, treedt duurzaam een sterke ruisgeluid op. Dit worden bij de ontvanger EM 300 door oplichten van de "PEAK"-aanduiding op de AF-bargraph weergegeven.

Druk op de toets SET, om maar het menubegintering te keren. Op het display worden veer de standardaweergave aangewezen.

DISPL DiSPL

Standaardweergave omschakelen

Bij alle zenders en ontvangers=kunt u als standardweergaveussen de frequentie- of kanaalnummeraanduidigkiezen. Bij de ontvanger EM 300 kunt u als standardweergaveussen frequentie, kanaalnummer of naam selecteren.

▶ Selecteer met de toets SET het menupunt “DISPL”. Op het display worden “DISPL” en aansluitend de actuèle instelling weergegeven.
Met de toetsen / kunt u omschakelen:tussen

Naam (alleen EM 300): "NAME"

Frequentie: "FREQU"

Kanaalnummer: "CHANNEL"

Op het display knippert de actuèle instelling van de standardweergave.

Druk op de toets SET, om maar het menubegintering te keren. Op het display worden de(APpe standaardweergave aangewezen.

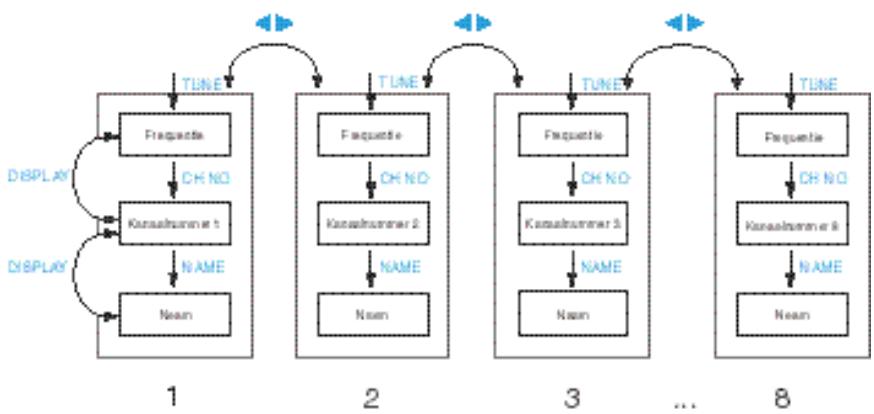

Kanalen (presets) configureren

De zenders en ontvangersuit de Sennheiser-serie evolution wireless ew 300 waar van 8 omschakelbare kanalen (presets) voorzien. Op elke kanaal kut u een zend- resp. ontvangstfrequentie opslaan. Bij de ontvanger EM 300 kut u bovendien een naam definierten.

Het is möglicht:tussen de kanalen (presets) om te schakelen ("Frequentie, kanaalnummer selecteren").

TUNetune

Frequencies instellen

U kunt de zend- en ontvangstfrequentie in 25-kHz -stappen over een bandbreedte van max. 32MHz wijzigen.

Aanwijzingen voor het multikanaalbedrijf:

U kunt gewelijkijdig meerere apparaten uit de Sennheiser-serie evolution wireless ew 300 op verschillende frequencies benutten. De vooraf van de producent ingestelde frequencies zich zo gekozen, dat de radioverbindingen elkaar Niet storen. Voordat u nieuwe freiquentiecombinations invoert, adviseren wij dat u de basiseisen in de brochure "Sennheimer Revue, Deel 3: Hogefrequentie-geluidsoverdrachttechniek met opzet 'HF-techniek' voor de praktijk" doorleest (bij uw Sennheimer-leverancier verkrijgbaar).

Selecteer het kanaal, voor dat u de freiorentie wilt instellen.

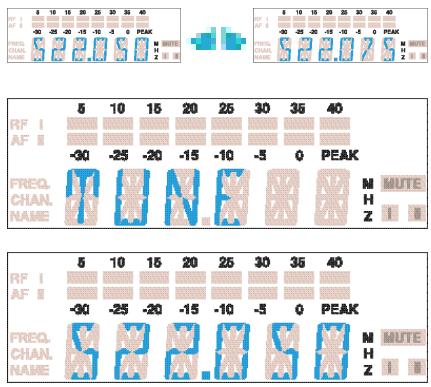

▶ Selecteer met de toets SET het menupunt “TUNE”. Op het display worden eerst de melding “TUNE” en aansluitend de freiagentie-instelling van het gekozen kanaal weergegeven.
Met de toetsen / (Int) kunt u de frequentie in 25-kHz -stappen wijzigen. De neue frequentie worden knipperend op het display weergegeven en onmiddelijk overgenomen.
Druk op de toets SET, om maar het menubegintering te keren. Op het display worden de standardweergave aangewezen.

NAME

Namen toewijzen (alleen EM 300)

De stationaire ontvanger EM 300 beschikt over de möglichkheid - behalte ontvangstfrequentie - ook een naam toe te wijzen. Deze naam kan uit tot met ces tekens bestaan, bijv.:

• Letters (behalve umlauten),
  Getallen van 1 tot 0,
  Extra tekens: ( · ) enblank.

Dikwijlswoord de naam van de muzikant ingevoerd.

Selecteer met de toets SET het menupunt "NAME". Op het display verzschijnt eerst "NAME" en aansluitend de ingestelde naam.
Druk op de toetsen / , om de invoer te activeren. Op het display knippert het eerste segment.
Met de toetsen / =kunt u nu een teken selecteren.
Druk op de toets SET, om het volgende segment te activeren en selecteer het volgende teken.
Als u de naam volledig ingevoerd heeft,要去 u op de toets SET drukken, om maar het menubegin terug te keren. Op het display worden wee de standardweergave aangewezen.

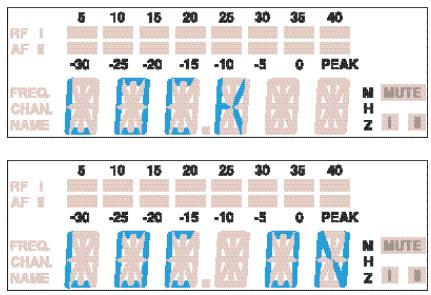

LOCK Loc

Bediening blokkeren

Om te vermijden datijdens het bedrijf onopzettelijk wijzigingen uitgevoerd worden, adviseren wij de toetsen met behulp van de "Lock"-functie te blokkeren.

Blokkering inschakelen

Nadat u alle invoeren beeindigt heeft, moet u met de toets SET het menupunt "LOCK" selecteren. De actuèle instelling worden aangewezen.
Druk op de toets , om de invoer te blokkeren. Op het display knippert de melding "LOC ON".
Druk op de toets SET, om maar het menubegintering te keren.

Opmerking:

Als u nu op de toetsen of ON/OFF drukt, verschijnt "LOCK" op het display en het is nicht möglich instellingen te wijzigen.

Blokkering opheffen

▶ Selecteer met de toets SET het menupunt “LOCK”. Op het display verschijnt “LOC ON”.
Druk op de toets , om de "Lock"-functie op te heffen. Op het display knippert de melding "LOC OFF".
Druk op de toets SET, om maar het menubegintering te keren. Op het display worden wee de standardaweergave aangewezen en de toetsen konnen nu weeorden gebruikt.

7 Storingschecklist

Foutchecklist

Fout	Mogelijk oorzaak
Geen bedrijfsaanduiding	De batterijen zijn leeg
	Geen netaansluiting
Geen HF-siŋaal	Zender en ontvanger zich nicht op een exact identieke freiertie
	Werkingsfeer van de radioverbinding is overschreden
HF-siŋaal aanwezig, geen geluidssignaal	Zender is stil geschakeld (“MUTE”)
	Drempelwaarde voor de risiblokking is aan de ontvanger te hoog ingesteld
Geluidssignaal worden met sterke ruis weergegeven	Modulatie van de zender is te laag ingesteld
	Uitgangsiveau van de ontvanger is te laag ingesteld
Geluidssignaal is verrormd	Modulatie van de zender is te hoog ingesteld
	Uitgangsiveau van de ontvanger is te hoog ingesteld

Als er problemen tijdens het bedrijf van uw zendinstallatie optreden, neem dan a.u.b. contact op met uw Sennheiser leverancier. Hij kan u helpen.

Aanbevelingen en tips ...

... over de opspeldbare microfonen ME 2 en ME 4

• Plaats de microfoon op een centrale positie, daarmee signaalfluctuaties, die bij een hoofddraaing konnen optreden, binnen het kader blijven.
  Vermijd de inwerking van zweet door directe huidcontact.
• Monteer de microfoon zorgvuldig en leg de leiding dusdanig aan, dat geen geluid door wrijving aan de kleding ontstaat.
• Gebruik de ME 4 richtmicrofonen steeds met ploppap en positioneer zij dusdanig, dat zij in richting van de geluidsbron (bijv. mond) wijzen.

... over de headset-microfoon ME 3

• Gebruik de microfonen steeds met ploppak en positioneer zich dusdanig, dat zij in de mondhoek zitten.
• Door de afstand maar de mond=kunt u de diepteweergave variieren.
• Let waar bij erop, dat de spreekcel inrichting van de mond wijst. De spreekcel is door een puntege gekenmerkt.

... over de zakzender SK 300

Kruis Niet de antennene en de microfoonleiding.
- De Antenne nicht direct op de lichaam plaatsen. Indien möglichk, de zender met vrij hangende antenne in bedrijf stellen.
- Het optimal geluid worden door een correcte modulatie van de zender bereikt.

... over de radiomicrofoon SKM 300

• Pak de radiomicrofoon in het midden van de graep vast. Als u de microfoon verder boven (in richting van de spreekcel) vastpakt, worden de richtkarakteristiek van de microfoon beinvloedt. Als u de microfoon in het onderste bereik vastpakt, worden het uitgestraalde zendvermogen verminderd, en dus de werkingsfeer van de zender.
• Door de afstand maar de mond=kunt u de diepteweergave variieren.
• Het optimal geluid worden door een correcte modulatie van de zender bereikt.

... over de optimale ontvangst

• De werkingsfeer van de zender hangt beduidend van de lokale omstandigheden af. De sfeer kan:tussen 10m en 150m bedragen. Indien möglichk, zou er vrijze zicht:tussen zend-en ontvangstantenne zijn.
• Onder ongunstige omstandigheden adviseren wij dat u bij de EM 300 tweeAPEntennes gebruikt, die via antennekabel aangesloten zich (vergelijk Sennheiser-accessoires).
• Neem de aanbevolen minimale afstand zusammen zend- en ontvangstantenne in acht: 5m . Daarmee worden een HF-overmodulatie van de ontvanger vermeden.
• Neem de aanbevolen minimale aufstand:tussen de ontvangstantennes en stalen of betonnen objecten in acht: 50~cm

... over het bedrijf van een multikanaal-installatie.

• Het is nicht möglich alle instelbare freiagentiecombinations parallel te benutten. De frequencies, die vooraf van de producent ingesteld werden (presets), hunnen noch voor multikanaal-applicates hunnen worden gebruikt. Neem a.u.b. contact op met uw Sennheiser-leverancier, als u alternatively freiagentiecombinations wilt gebruiken.
• Vermijd storingen van de radioverbindingen, als u meerere zenders wilt gebruiken, door inachtneming van een voldoende afstand:tussen de afzonderlijke zenders. Wij adviseren een minimale afstand van 20~cm tussen de afzonderlijke zenders.
• Gebruik extra accessoires voor multikanaal-applicaties (Sennheiser-accessoires).

8 Onderhoud en behold

Radiomicrofoon SKM 300

Wij adviseren de spreekcel van de radiomicrofoon SKM 300 af en toe te reinigen.

Schroef de spreekcel van de radiomicrofoon los (tegen de wijzers van de klok draaien).
Reinig de spreekcel van binnen en buiten met een enigszins vochtige doek.

Opmerking:

Gebruik nooit oplos- of schoonmaakmiddelen. Indien möglichk, nicht de elektrische contacten aanraken.
Schroef de spreekcel weeer op de radiomicrofoon dicht.

9 Overzicht

Wireless -draadloze overdrachtsinstallations

Vrijheid op het toneel, geen "kabelchaos", geen strompelen over storende kabels - al dat worden door draadloze ("wireless") overdrachtsinstallaties möglich. Gezonden worden in het UHF-bereik. En hiervoorn发展格局: In dit bereik storen geen boventonen van vermogensvoedingen, fluorescentielampen, koelapparaten enz. De radiogolver proven zich better voortplanten dan in het VOR- of VHF-bereik, het zendvermogen kan uiterst laag worden gezchoolen en bovendien zijnstellige UHF-bereiken van de bevoegde toelatingsdiensten wereldwijd voor Wireless-applicabies toegestaan.

Er zijn twee verschillende zendertypees. Enerzijds zijn er microfonden, die direct met de zender verbondenen zijn (radiomicrofonden); anderzijds zijn zakzenders verzrikjgbaar, op die de microfoon of muziekinstrument (bijv. gitaar) met behulp van een kabel aangesloten worden.

Nieuwe batterijen garanderen bij zenders voor een goed zendvermogen over een lange bedrijfsduur. Sennheiser adviseert het gebruik van Alkali-Mangaan-batterijen. Overweeg ook dat batterijen langer können worden gebruikt dan accu's.

Een optimale instelling van de gevoeligheidsregelaar aan de zender verhinder energijds een overmodulatie met aanzienlijke verrormingen, andersijds worden een ondermodulatie met tekleine signaal/ruisafstand vermeden. Wij adviseren de instelling voor elk toneeel-event te controleren.

Probeer de juiste positie voor opspeldbare microfonen uit. Op de haargrens, vast in de kleding ingenaaid of eenvoudig op uw revers - u maakt de keuze. Zweet en make-up�zijn de grootste vijanden voor dekleine opspeldbare microfonen.

Storingen, bijv. verrormingen, sterke fluitgeluiden of ruisen{kunnen optreden, als meerere zenders op het toneeel gebruikt worden. In dit geval zich deZendfrequencies Niet op elkaar afgestemd, zodate een interferentie of intermediatie kan optreden. Uw Sennheiser-leverancier deelt u graag optimaal op elkaar afgestemde zendfrequencies mee, die helpen deze storingen te vermiinden.

Ruisonderdrukking door HDX

Deze familie van apparaten is van het{niewste Sennheiser-ruisonderdrukkingssysteme HDX voorzien. HDX reduceert storingen uit het radioveld. Het verhoegt de ruissspanningsafstand bij draadloze geluids-overdracht tot 110~dB

HDX is een breedband compressiemethode, die het NF-sigmaal aan zenderzijde in de verhouding 2:1 (wat dB betreff) comprimeert en aan ontvangstzijde exact in spiegelbeeld wee expandeert.

HDX is voor gebruik in de hoogwaardige draadloze toneeel- en studiotechniek ontwikkeld en voor Sennheiser gespatenteerd.

Opmerking:

Alleen zenders die ook met HDX uitgerust zijn, werken foulloos samen. Is dit nicht het geval, dan worden de dynamiek drastisch verminderd, de zending klinkt dof en vlak. HDX is Niet uitschakelbaar aan de apparaten.

Connectorotoewijzingen

XLR-3 connector (EM 300)

symmetrisch

asymmetrisch

6,3-mm jack connector (EM 300)

symmetrisch

asymmetrisch

3,5-mm jack connector (SK 300)

Connector/stroomtoevoer

Diversity-ontvangst

De ontvanger EM 300 werkkt volgens de "True-Diversity-techniek":

Een ontvangstantenne neemt Niet alleen de rechtstreeks aankomende elektron magnetische golven op, maar ook hun reflecties, die in de ruimte door muren, ramen, plafonds en meubilair worden veroorzaakt. Bij interferentie van deze golven treden uitschakelingen op, die men ook wel "gaten in de veldsterkte" noemt. Een andere positie voor de ontvangstantenne kan bij bezelfde zenderpositie uitkomst bieden. Bij bewegende zenders (gewoonlijk) treedt dan darüber het gat in de veldsterkte bij een andere zender-positie op. Gaten in de veldsterkte zijn alleen geheel te voorkomen door het True-Diversity-process.

Bij het "True-Diversity-proces" is er in plaat van een antennene en een ontvanger spreke van twee antennes en twee ontvangertakken. De antennes zijn ruimtelijk geschienen. Door middel van een differentiaalschakeling worden steeds de ontvangstak met het sterkste HF-signaal op de gemeinschappelijkne NF-uitgang geschakeld. Het risico, "gaten in de veldsterkte" op beiden antennes tegelijk te krijgen, worden zeer gering.

De betreffende Diversity-tak I of II dat worden doorgeschakeld, worden weergegeben op het display van de ontvanger.

Technische gegevens

Systeem

Hogefrequentie-eigenschappen

Modulatiesoort

Frequentiebereik

Zend-/ontvangstfrequencies

Schakelbandbreedte

Nominale slag / pickslag

Stabilititeit van de öffentie

Lagefreiectie-eigenschappen

Compandersystem

NF-zendbereik

Signaal-ruisafstand bij 1mV_HF

en pickslag, HDX

Vervormingsfactor

(bij nominale slag en 1 kHz)

Gehele systeem, algemeen

Temperatuurbereik

Afmetingen setkoffer [mm]

Gewicht setkoffer

In overeenstemming met de normen

Ontvanger

Hogefrequentie-eigenschappen

Ontvangstprincipe

Gevoeligheid (met HDX, pickslag)

Schakeldrempel voor ruisblokkering

Antenne-ingangen

Antenne-ingangsimpedantic

Lagefreiectie-eigenschappen

NF-uitgangsspanning

bij piekslag 1kHz_NF

AF OUT

Niveauverzwakking

FM, breedband

518-550,630-662,740-772,790-822,838-870MHz

1280 (8 kanalen), afstembaar in 25-kHz -stappen

32 MHz

± 24kHz / ± 48kHz

≤ ± 15 ppm

Sennheimer HDX

60 - 18.000Hz

≥ 110 dB(A)

≤ 0,9%

-10°C tot +55°C

380× 370× 70

< 2,5 V voor 52dB_AeffS / N

Hogefrequentie-eigenschappen

HF-uitgangsvermogen aan 50

Antennelengte [mm]

SK 300	SKM 300
typ. 30 mW
518 - 550 MHz: 130
630 - 662 MHz: 110
740 - 772 MHz: 90
790 - 822 MHz: 90
838 - 870 MHz: 80

Lagefrequentie-eigenschappen

Max. ingangsspanning MICRO:

(bij piekslag, 1kHz_NF LINE:

1,8 Veff	-
2,4 Veff

Gehele apparatus

Voedingsspanning

Max. stroomopname bij nominale spanning

Bedrijfsduur

Afmetingen [mm]

Gewicht

9 V blokbatterij, Alkali-Mangaan, 6 LR 61
≤ 60 mA
>8 h	>8 h
110 x 65 x 22	Ø 50 x 225
ca. 255 g	ca. 450 g

Microfonen

Geluidsomzetter

Gevoeligkeit

Geluidsdruk

Richteffect

ME 2	ME 3	ME 4
elektret	elektret	elektret
20 mV/Pa	1,6 mV/Pa	40 mV/Pa
130 dB SPL	150 dB SPL	120 dB SPL
Kogel	Supernier	Nier

Geluidsomzetter

Gevoeligkeit

Geluidsdruk

Richteffect

MD 835	MD 845	ME 865
dynamisch	dynamisch	elektret
1,5 mV/Pa	1 mV/Pa	3 mV/Pa
150 dB SPL	154 dB SPL	144 dB SPL
Nier	Supernier	Supernier

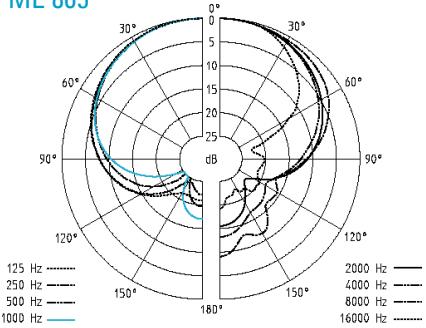

Microfon / microfoonmodules - pooldiagrammen

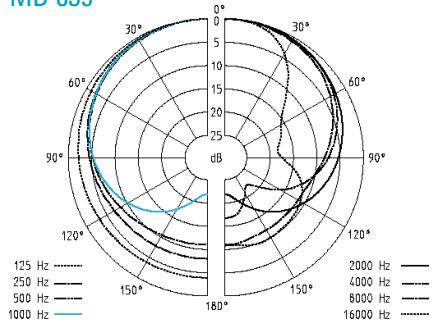

MD 835

ME 865

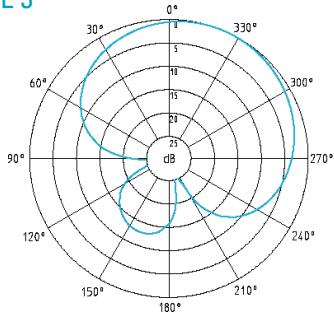

ME 3

MD 845

ME 4

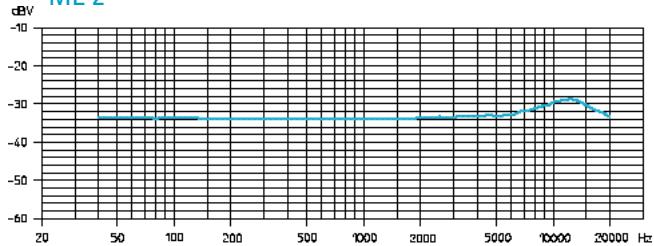

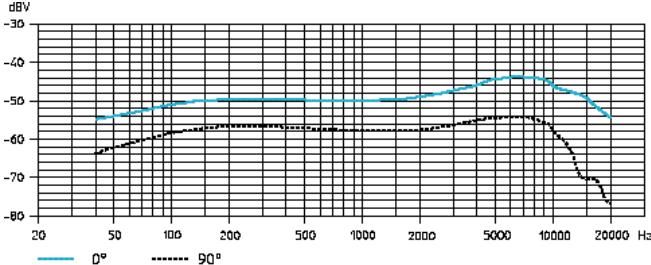

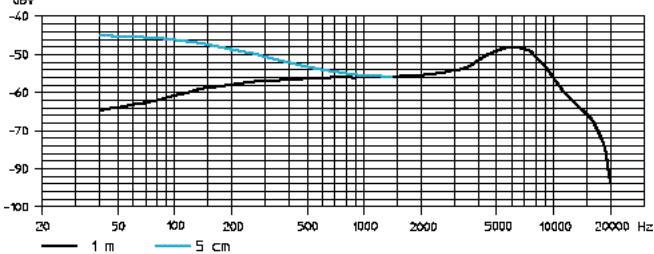

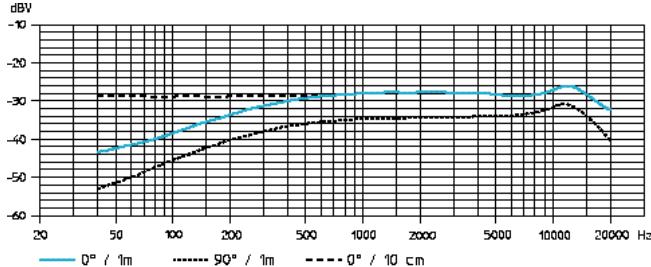

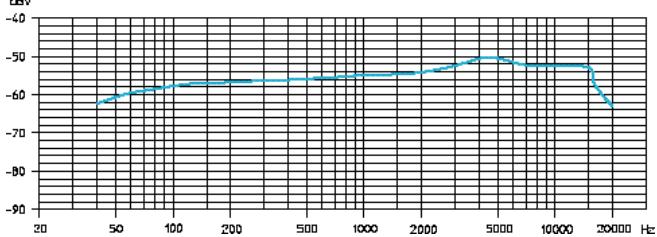

Microfonen / microfoonmodules - frequentie-ingangen

MD 835

ME 2

MD 845

ME 3

ME 865

ME 4

Accessoires

MD 835 Microfoo nodule voor SKM 300, dynamisch, karakteristiek: hier

MD 845 Microfooynomial voor SKM 300, dynamisch, karakteristiek: supernier

ME 865 Microfoo nodule voor SKM 300, condensator, karakteristiek: supernier

MZW1 Ploppak voor SKM 300

MZQ1 Microfoonclip voor SKM 300

ME 2 Ospeldbare microfoon voor SK 300, condensator, omnidirectionaal

ME 4 Ospeldbare microfoon voor SK 300, condensator, karakteristiek: hier

ME 3 Opspeldbare microfoon voor SK 300, condensator, karakteristiek: supernier

Cl 1 Instrumentenkabel voor SK 300, met 6,3mm chassisdeel

CL2 LINE-kabel voor SK 300, met 3-polige XLR-connector, female

GA1 Rack-adapter voor EM 300, voor inbouw in 19"-rack: twee EM 300/ASP 1 of een EM 300/ASP 1 met AM 1

AM1 Rack-adapter voor frontmontage van de antennes

A 1031-U UHF-antenne passief, omnidirectionaal, voor montage op een statief

AB 1-A UHF-antennebooster 518 - 550 MHz

AB 1-B 10 dB versterking 630-662 MHz

AB 1-C voor het gebruik van ASP 1 740 - 772 MHz

AB 1-D 790-822 MHz

AB1-E 838-870MHz

GZL 1019-A1/5/10 Antennekabel,BNC-aansluiting 1m / 5m / 10m

ASP 1 Antennesplitter, 2× 1:4 passief, voor aansluiting van vier EM 300, op twee A 1031-U/AB 1

NT 1 Vermogensvoeding met netstekker voor ASP 1

DC 1 DC-voedingsadapter voor de externe 12-V-DC-voeding van SK 300 inplaats van 9-V-batterij
CC1 Draagkoffer voor SET ew 300

Actuele informatie met betrekking tot Sennheiser producten vindt u ook op Internet onder "www.sennheiser.com".
