Producttype	Draadloze handzender (draadloze microfoon)
Merk	Sennheiser
Model	SKM 1072-U
Frequentiesynthese	PLL-synthesizer (phase-locked loop)
Aantal kanalen	16 schakelbare kanalen in de UHF-band
Zendvermogen	≤ 30 mW
Modulatie	FM breedband
Schakelbare frequentiebereik	32 MHz
Nominale deviatie / piek bij 1 kHz	±40 kHz / ±56 kHz
Signaal-ruisverhouding	117 dB (A) volgens DIN 45412 bij 1 kHz
Ruisonderdrukkingssysteem	HiDynplus
BF-frequentiebereik	80 - 18 000 Hz +1 / -3 dB
Vervormingsfactor bij 1 kHz	< 0,3 %
Akoestische druk bij nominale deviatie	Stand HIGH: 104 dB SPL ; Stand LOW: 124 dB SPL
Microfoon	Elektrostatische microfoonkop
Voeding	Batterij 5,5-9 V of Sennheiser BA 1032 accu
Stroomverbruik	Ongeveer 48 mA
Levensduur met batterij	Ongeveer 8 uur
Levensduur met BA 1032 accu	Ongeveer 2 uur
Afmetingen (L × diameter)	245 × 38 mm
Gewicht (inclusief batterij)	Ongeveer 250 g
Meegeleverde accessoires	1 SKM 1072-U handzender, 1 SZU 1032 schouderriem, 1 STH 1051 statiefbevestiging
Onderhoud van het rooster	Schroefbaar rooster, reinigen met lauw water, drogen met een haardroger
Gebruiksveiligheid	Gebruik uitsluitend alkaline-mangaanbatterijen; let op de polariteit; schone laadcontacten

Veelgestelde vragen - SKM 1072-U SENNHEISER

Hoe plaats ik de batterij in de SKM 1072-U?

Plaats de batterij met inachtneming van de aangegeven polariteit. Gebruik uitsluitend alkaline-mangaanbatterijen om de gespecificeerde levensduur te garanderen.

Hoe stel ik de zendfrequentie in?

Gebruik schakelaar ⑤ om een van de 16 kanalen te selecteren. Zorg ervoor dat de frequentie overeenkomt met die van de ontvanger. Een kleine schroevendraaier (2 mm blad) kan nodig zijn.

Hoe demp ik de microfoon zonder de transmissie te onderbreken?

Gebruik schakelaar ③ om naar stand 'OFF' te zetten. Dit voorkomt ruis in de ontvanger. De schakelaar is vergrendelbaar om onbedoeld schakelen te voorkomen.

Wat is het HiDynplus-systeem en wanneer gebruik ik het?

HiDynplus is een ruisonderdrukkingssysteem van Sennheiser. Voor optimaal gebruik moet de ontvanger er ook mee zijn uitgerust, anders wordt de dynamiek verminderd en klinkt het geluid scherp.

Hoe reinig ik het microfoonrooster?

Schroef het rooster los, spoel het beschermende schuim en het rooster onder lauw water en droog met een haardroger. Na volledige droging weer monteren.

Wat is de levensduur met een alkalinebatterij en met de BA 1032 accu?

Met een alkalinebatterij is de levensduur ongeveer 8 uur. Met de BA 1032 accu is deze ongeveer 2 uur.

Kan ik oplaadbare accu's gebruiken?

Ja, Sennheiser beveelt de BA 1032 snellaadaccu aan. Deze wordt opgeladen in de L 1032 lader met de NT 1032 transformator (accessoires).

Hoe pas ik de gevoeligheid van de microfoon aan?

Schakelaar ⑦ biedt keuze tussen 'HIGH' en 'LOW'. In stand 'LOW' wordt het signaal verzwakt om vervorming op korte afstand mond-microfoon te voorkomen.

Wat te doen als de zender niet werkt?

Controleer de batterij (leeg of verkeerd gepolariseerd), de zendfrequentie (moet overeenkomen met de ontvanger) en de gevoeligheid (te hoog in stand 'HIGH' kan vervorming veroorzaken).

Kan de SKM 1072-U als schouderriem worden gedragen?

Ja, met de meegeleverde schouderriem SZU 1032 kan hij voor de borst worden gedragen. Stel in dat geval de gevoeligheid in op 'HIGH'.

GEBRUIKSAANWIJZING SKM 1072-U SENNHEISER

U heeft de juiste keuze gemaakt!

Dit Sennheiser-produkt zal u gedurende vele jaren overtuigen door middel van betrouwbaarheid, Spaarzaamheidende eenvoudige bediening. Daarvoor staat Sennheiser garant, met zich goede naam en met de in meer dan 50aar verworven vakkennis als fabrikant van hoogwaardige elekto-akoestische Produkten „Made in Germany".

Neem nu eenaar minutenijd om deze gebruksaanwijzing te lezen. Wij wilennengraag dat u eenvoudig en snel van deze techniek kunt genieten.

Beknopte beschrijving

SKM 1072-U is een handzender met een geintegreerde microfoon voor gebruik in draadloze geluidsinstallaties.

Deze handzender wordt hoofdzakelijk bij presentaties, in het theater of als vocale microfoon gebruikt. De zender kan in de hand worden gehonden of met de omhangvoortziening SZU 1032 voor de borst worden gedragen. De accu BA 1032 en het laadapparaat L 1032 maken van de handzender SKM 1072-U een compleet system.

Bijzondere kenmerken

Hoge bedrijfsveiligheid en lange bedrijsduur ook tijdens de werkking op batterijen.
Eenvoudige te hanteren en te bedieren
Kanaalselectie
Toepasbaarheid van de snel oplaadbare BA 1032 batterij met een groot prestatievermogen
- Knakvrije AAN/UIT-schakelaar voor het microfoonsignaal.

Batterijen invoeren

Instellen van de zendfrequentie

gevoeligheid selecteren
Handzender Inschakelen

Handzender a.u.b. stom schakelen

Reiniging van het spreekkorfje

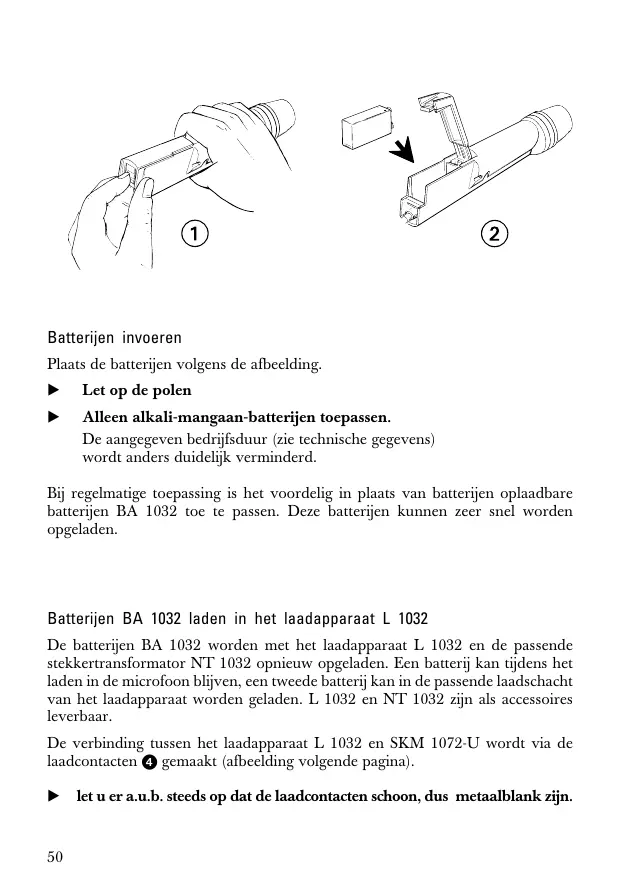

Batterijen invoeren

Plaats de batterijen volgens de afbeelding.

Let op de polen
Alleen alkali-mangaan-batterijen toepassen.

De aangegeven bedrijfsduur (zie technische gegevens)\ wordt anders duidelijk verminderd.

Bij regelmatige toepassing is het voordelig inplaats van batterijen oplaadbare batterijen BA 1032 toe te passen. Deze batterijen können zeer nsel worden opgeladen.

Batterijen BA 1032 laden in het laadapparaat L 1032

De batterijen BA 1032 worden met het laadapparaat L 1032 en de passende stekkertransformator NT 1032 opnieuw opgeladen. Een batterij kanijdens het laden in de microfoon blijven, een tweede batterij kan in de passende laudschacht van het laadapparaat worden geladen. L 1032 en NT 1032 zijn als accessoires leverbaar.

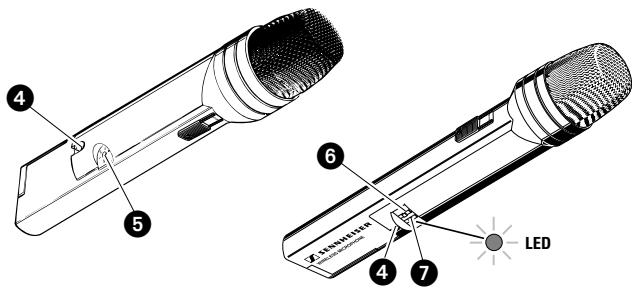

De verbinding:tussen het laadapparaat L 1032 en SKM 1072-U wordt via de laadcontacten ④ gemaakt (afbeelding volgende pagina).

let u er a.u.b. steeds op dat de laadcontacten schoon, dus metaalblank zich.

Instellen van de zendfrequentie

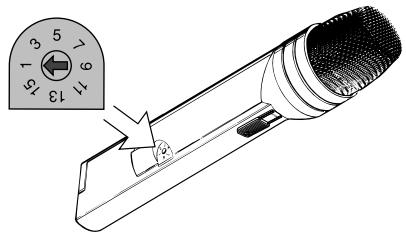

Stel met behulp van de schakelaar ⑤ de gewenste zendfrequentie in. Ieder getal op de schakelaar hoogt bij een zendfrequentie. De précise frequentievermelding vindt u op een typeplaatje in het batterijvak.

Let erop dat de zendfrequentie en de op de ontvanger ingestelde ontvangstfrequentie overeenstemmen.
Als omschakelgereedschap(Intu) u eenkleine schroevendraier (breedte ca. 2mm ) gebruiken.

Inschakelen (gevoeligheid selecteren)

Aan/Uit-schakelaar 6 en selectieschakelaar 7 voor de gevoeligheid zijn in een uitholling in het onderste deel van hetuis ondergebracht.

Devaakgebruikteaan/uit-schakelaarisietshogergelegen.

Na het inschaken verlopen ongeveer 2 seconden. De zender heeft dezeijd nodig om zich op de gewenste freiagentie in te stellen (PLL-arretereinrichting). Na korteijd gaat de rode LED onder de schakelaar ter contrôle branden. Deze toont

wannerzegelijkmatig

brandt:

de batterij is o.k.

wanner ze knippert:

batterij is bijna leeg, er is nog slechts een half uur bedrijfsduur over bij deze batterij.

wanner ze

Zelftest toont foutieve functie. service moodzakelijk.

onregelmatig flikkert:

A.u.b. aan Sennhieser klantenservice geben!

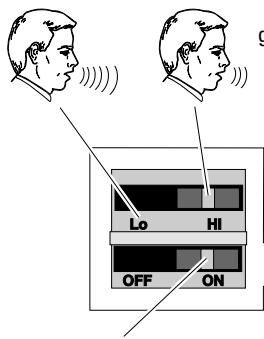

Met de selectieschakelaar 7 voor de gevoeligheid wordt het NF-signaal in de stand "LOW" verminderd. In deze stand worden een overmodulatie bij zichbij inspreken vermeden.

Handzender a.u.b. stom schakelen

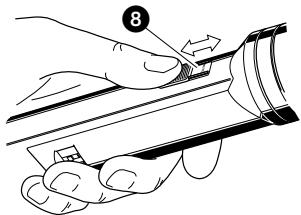

Met de schakelaar ⑧ heeft u de mogelijkheid de microfoon van deze handzenderuit te schakenen ("stom schakenen") zonder waar bij de radio-uitzending te onderbreken. Daardoor worden het ruisen van de ontvanger bij het stom schakenen van de zender verhinderd. De schakelaarstanden "ON" en "OFF" zijn op de schakelaar gekenmerkt.

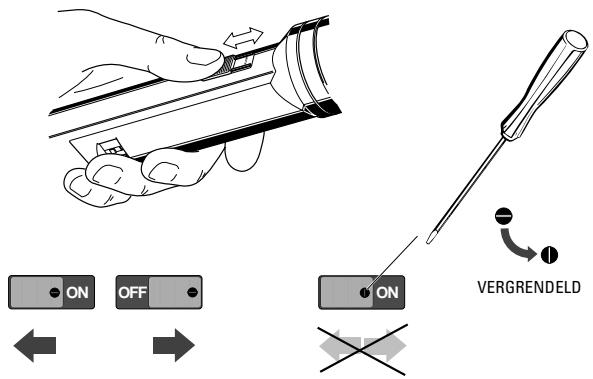

De schakelaar 3 kan vergrendeld worden om een onopzettelijk schakelen te vermijden:

Reiniging van het spreekkorfje

Het spreekkorfje kan er voor de reiniging afgeschroefd worden. De reiniging van korfje en schuimstof voering vindt onder holder water plaats. Ze konnen het Beste met een fohn waar worden gedroogd.

Korfje en schuimstof voering er pas waar opzetten wonneer ze helemaal droog�.

Ruisonderdrukkingssystem HiDynplus

Deze zender is voorzien van het Sennheiser risonderdrukkingssysteme HiDynplus. De zender werk techter alleen probleemloos, wanner ook de toegepaste ontvanger over HiDynplus' beschikt. Wanner deze hierover Niet beschikt, dan worden de dynamiek aanzijelijk verminderd, de overdracht klinkt schel.

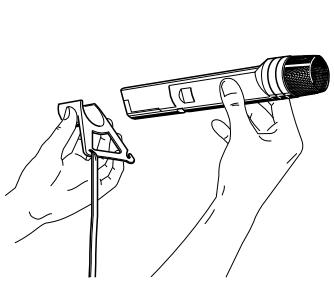

Draagwijze/bevestiging van de snoerloze microfoon

Bij de toepassing als handzender dient de gevoeligheid op „LOW" te worden ingesteld. Bij toepassing in de open lucht of nabij inspreken dient de windbescherming MZW 1032 te worden toegepast. Hierdoor worden popen en windgeluiden verminderd.
Met de omhangvoorzieening SZU 1032 worden de SKM 1072-Uop de borst gedragen. Deze worden volgens de afbeelding bevestigd en omgehagen. In deze positie staat de gevoeligheids-selectieschakelaar op „HIGH".

Aanwijzingen voor het verhelen van storingen

Storing

Geen functie

Akoestische terugkoppeling

Geen overdracht hoewel de zender ingeschakeld is

Vervormingen

Rode LED knippert of light op

Mogelijkkeoorzaak

Batterije leeg of te zwak
Batterij verpoolt.
Toegepaste ontvanger is nicht met HiDynplus uitgevoerd.
Zendfrequentie stemt nicht overeen met de frequentie van de ontvanger
Gevoeligheids-selectieschakelaar staat op _,HIGHI,gevoeligheid te hoog.
Foutmelding! Zie pagina 58

Technische gegevens

Frequen tiebewerking

Aantal kanalen

Zendvermögen

Modulatiewijze

Schakelbandbreede

Nominate afw./ max. afw.

Ruisspanningsafstand nominale afw.

Storingsspanningsafstand maximale afw.

Ruisonderdrukkingssysteme

NF-Frequencybereik

Vervormingsfaktor bij 1kHz

Geluidsdruk bij

nominale awfijking

Microfoon

Preemphasis

Vervormingsfaktor bij 1kHz

Voeding

Bedrijffsspanningsbereik

Stroomopname

Bedrijfsduur op batterijen

Bedrijfsduur op batterij BA 1032

Afmetingen

Gewicht

Leveromvang

SKM 1072-U

PLL (phase-locked loop)-synthesiser

16 omschakelbare UHF-kanalen

≤ 30 ~mW

FM. smalband

32 MHz

± 40kHz / ± 56kHz

117 dB(A)volgens DIN 45412 bij 1kHz

103 dB volgens CCIR, DIN 45405

HiDynplus

Stand:"HIGH":104 dB SPL

Stand:"LOW":124 dB SPL

Kondensatormikrofon, supernier

50 μs

< 0,3% bij nominale afw.

1 omhangvoorziening SZU 1032

1 werpantenne A 1032

Wijzigingen voorbehonden

SENNHEISER
