BRUKSANVISNING JS 710 Biltema

Denne bruksanvisningen inneholder vesentlig informasjon om bruk av maskinen og om sikkerhetsrisikoer forbundet med bruken. Alle operatører oppfordres til å lese bruksanvisningen før bruk og være spesielt oppmerksom på følgende symboler:

Dette symbolet betyr risiko for alvorlig ulykke, eventuelt med dødelig utfall.

OBS!

Dette symbolet betyr risiko for mindre person-skade eller maskinskade.

Vi tar forbehold om at illustrasjoner og beskrivelser av enkelte detaljer kanskje ikke alltid stemmer helt overens med maskinen. Eksempel på slike detaljer kan være farger på kabler eller utforming og plassering av knapper og brytere.

Bølgelengde .....650 nm

Lydtrykk 10 m(LPA):....87 dB(A)

Lydvolum (LWA): .....98 dB(A)

Vibrasjoner: 4,703 m/s2

Isolasjonsklasse: .....II

Beskyttelsesgrad:.....IP20

Dimensjon : ·s·s32 × 23 × 7 cm

Vekt: 2,8 kg

3. BRUKSOMRÅDE

17-318 Stikksag JS 710 er konstruert for saging i stål, ikke-jernmetall, plast og tre i samsvar med instruksjonene i denne bruksanvisningen. Maskinen er ikke konstruert for profesjonell bruk. Maskinen må ikke brukes for saging i stein eller betong. Den må ikke bygges om eller brukes for andre formål enn det som er angitt.

4. GENERELLE SIKKERHETSFORSKRIFTER

Ved arbeid med maskiner bør punktene nedenfor alltid iakttas. Ta også hensyn til arbeidsplassens sikkerhetsforskrifter, og respekter alle lover, regler og forordninger som gjelder der maskinen brukes.

4.1 Arbeidsområde

• Rydd jevnlig. Støv, avfall og skrot på en arbeidsplass øker risikoen for ulykker, brann og eksplosjon.
• Arbeid ikke i mørke eller i dårlig belysning.
• Oppbevar eksplosive eller brannfarlige væsker og gasser utenfor arbeidsområdet.
• Hold barn og andre uvedkommende borte fra arbeidsområdet.
  • Ha førstehjelpskrin og telefon tilgjengelig.

4.2 Personlig sikkerhet

• Les alltid bruksanvisningen før bruk.
• Vær spesielt oppmerksom på maskinens advarselsymboler.
• Bruk ikke maskinen dersom du er trett eller påvirket av alkohol, medisin eller narkotiske stoffer.
• Ved behov, bruk verneutstyr så som åndedrettsvern, vernehansker, hørselvern og vernebriller.
• Bruk ordentlige arbeidsklær og sklisikre sko.
• Bruk hårnett om du har langt hår, og bruk ikke smykker eller løstsittende klær som kan sette seg fast i maskinen.
• Ha hele tiden en god arbeidsstilling og god balanse.
• La aldri det at du er vant med maskinen føre til uforsiktighet.

4.3 Bruk og stell av maskiner

• Kontroller at alle beskyttelsesanordninger sitter på plass og virker som de skal.
• Kontroller at alle maskindeler, spesielt de bevegelige, er hele og sitter korrekt montert.
• Kontroller at alle knapper og brytere fungerer. Vær spesielt nøye med at strømbryteren virker, slik at du alltid kan slå av maskinen.
• Bruk ikke en defekt maskin. Lever den inn til et autorisert serviceverksted for reparasjon.

• Bruk kun anbefalte skjærerverktøy, tilbehør og reservedeler.

• Bruk maskinen kun på tiltenkt bruksområde. Arbeidet går alltid sikrere og raskere om maskinen brukes til det den er konstruert for.
  • Overskrid ikke maskinens kapasitet.

• Grip alltid tak i maskinens håndtak når du bærer maskinen. Hold ikke fingeren på strømbryteren.
• Hindre utilsiktet start ved å bryte strømmen eller løsne hetten fra tennpluggen før service og reparasjon eller når maskinen ikke er i bruk.
• Fjern alltid nøkler, verktøy og andre løse deler fra maskinen før start.
• Gå aldri fra en maskin ubevoktet när motoren er i gang.
• Rengjør maskinen etter bruk og foreta jevnlig service.
• Oppbevar maskinen på et tørt og beskyttet sted, utilgjengelig for barn.

4.4 Elsikkerhet

• Eksponer ikke elektriske maskiner for regn eller fukt dersom de ikke har en beskyttelsesgrad som tillater dette.
• Behandle kabler forsiktig, og beskytt dem mot varme, olje og skarpe kanter.
• Eventuell skjøtekabel skal ikke være rullet opp på en trommel. Dra ut hele kabelen fra kabeltrommelen.
• Bruk kun korrekt dimensjonerte skjøtekabler med tanke på lengde og kabeltverrsnitt i forhold til uttatt strømstyrke.
• Utendørs skal det kun brukes skjøtekabler som er godkjent for utendørs bruk.
• Unngå kontakt med jordede flater, for eksempel rør, radiatorer og kjøleanlegg når du arbeider med maskinen. Risikoen for elektrisk støt øker når du er jordet.
• Eventuelle reparasjoner og kabelskifte skal utføres av kvalifisert elektriker.

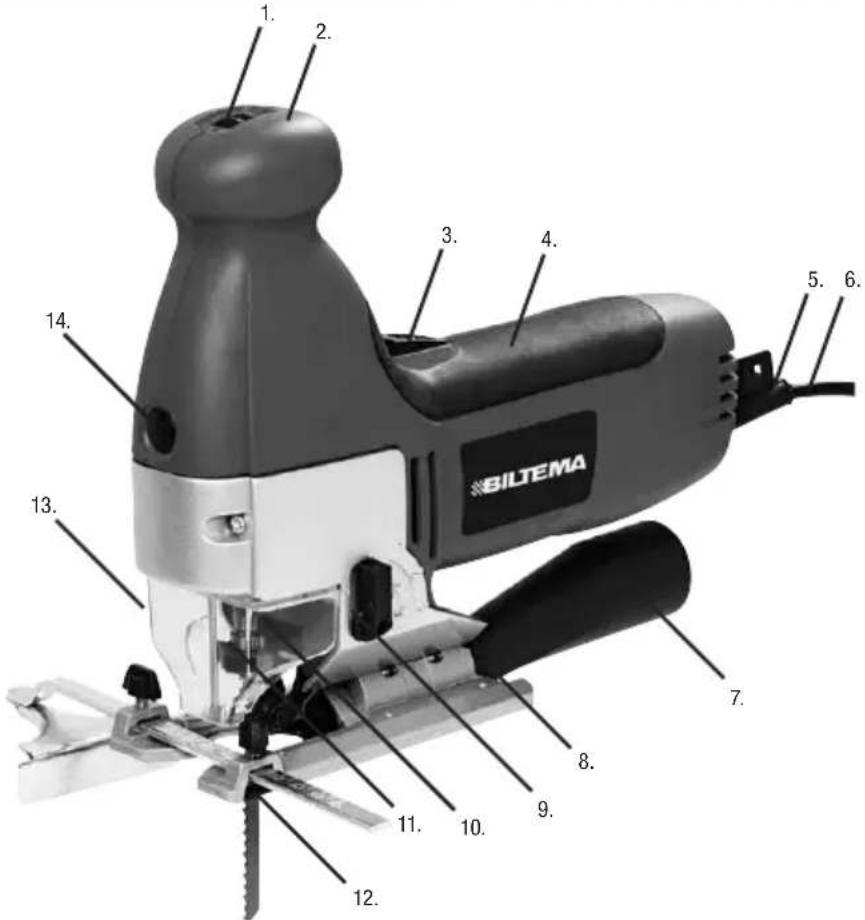

5. OVERSIKTSBILDE

1. Turtallsregulator
2. Fremre håndtak
3. Strømbryter ON/OFF (på/av)
4. Bakre håndtak
5. Strekkavlastning - kabel
6. Kabel
7. Sponstuss
8. Fotplate
9. Spak for pendelbevegelse
10. Sagbladfeste
11. Deksel
12. Parallellanlegg
13. Låseratt for anlegg
14. Strømbryter – laser

Selv om instruksjonene i bruksanvisningen følges, kan det likevel oppstå risikofylte situa-sjoner. Vær bevisst på disse, og prøv å unngå dem.

Risiko for øyeskade på grunn av laser

• Se aldri rett inn i laseren.
- Rett aldri laseren mot mennesker eller dyr, verken direkte eller indirekte via reflektetende flater. Selv svake laserstråler kan forårsake øyeskader.
- Bruk vernebriller som oppfyller kravene for optisk tetthet.
- Åpne aldri lasermodulen, risiko for laserstråling.
- Ha laseren slått på kun när sagen er på arbeidsstykket.

Risiko for øyeskade på grunn av gjenstander som blir kastet av gårde

• Bruk vernebriller.

Risiko for kuttskade

• Bruk vernehansker ved skifte av sagblad.
• La ikke hånden komme nærmere sagbladet enn 5 cm.

Risiko for hørselskade

- Bruk hørselvern.

- Sagspon kan skade lungene, og støv fra enkelte tresorter, så som eik, ask m.fl. kan forårsake kreft. Bruk åndedrettsvern.

Risiko for skade på grunn av vibrasjoner

- Maskinens vibrasjoner kan forårsake armog håndskader. Arbeid ikke kontinuerlig over lang tid. Sørg for at maskinen ikke vibrerer mer enn normalt på grunn av manglende vedlikehold eller defekte deler.

6.2 Advarselsymboler og skilt på maskinen

Les bruksanvisningen før bruk av maskinen.

Bruk vernebriller!

Bruk åndedrettsvern!

Bruk hørselvern!

Titt ikke rett inn i laserstrålen. Maskinen er utstyrt med laser. Denne typen laseranordning innebærer vanligvis ingen risiko for øyeskader, men dersom du titter rett inn i laserstrålen, kan dette forårsake midlertidig blindhet.

Maskinen er dobbeltisolert og behøver ikke jordes. Reparasjon av elektriske deler skal kun utføres av elektriker.

6.3 Sikkerhetsanordninger

Kontroller alltid før bruk at sikkerhetsanordningene er montert, og at de virker.

- Før strømbryteren forover i posisjon I.

Stopp/OFF – Før strømbryteren bakover i posisjon 0.

Deksel (11)

Dekselet reduserer risikoen for utilsiktet berøring av sagbladet, og også at gjenstander skal kastes av gårde.

Sponstuss (7)

Koble en støvsuger til sponstussen, slik at det blir mindre støv i luften.

Før stussen inn bakfra helt til den sitter fast.

Ulike materialer skal sages med forskjellige sagblad og hastigheter. Juster turtallet med turtallsregulatoren (1) etter anbefalingene nedenfor.

MATERIALE HASTIGHET NIVÅ

Mykt tre Høy 5-6
Hardt tre Høy 5-6
Mykt metall Middels 3-4
Stål Lav 1-2
Plast Lav 1-2

Pendelbevegelse (9)

Stikksagen har 4 ulike trinn for sagbladets pendelbevegelse, fra rett til kraftig pendling. Ved pendelsaging beveger bladet seg forover samtidig som det beveger seg opp og ned, noe som gir raskere avvirkning, men også et mer ujevnt resultat. Pendelsagingens aggressive bevegelse egner seg kun i myke materialer.

Velg sagebevegelse etter anbefalingene nedenfor:

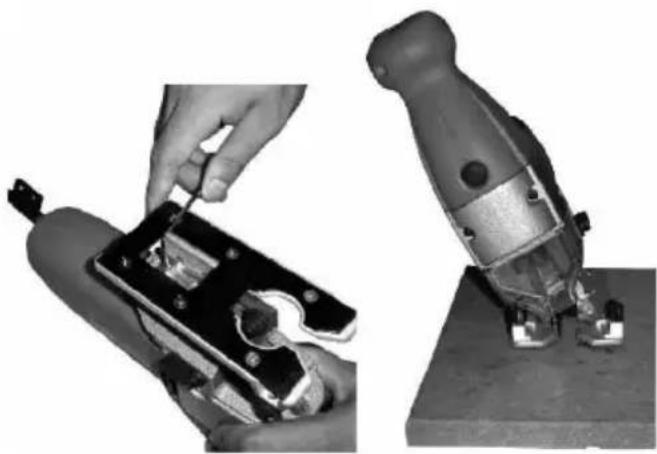

Vinklingsbar fotplate for gjæring og fasing

Fotplaten er vinklingsbar og har tre faste posisjoner 45° – 0° – 45°. Den kan også låses i valgfri vinkel.

Fjern sponstussen (7), og løsne de to umbracoskruene på undersiden. Før fram fotplaten, og skråstill den i ønsket vinkel. Ved valg av fast posisjon – før fotplaten tilbake, og spenn deretter fast med de to umbracoskruene.

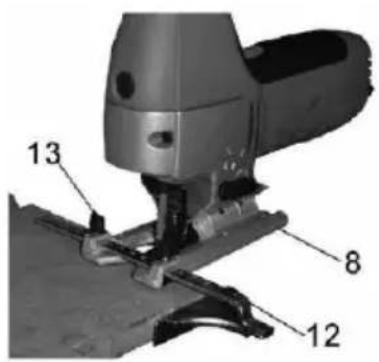

Parallellanlegg (12)

Ved kløyving med lange, rette snitt parallelt med maks. 15 cm fra arbeidsstykkets kant kan parallellanlegg brukes. Løsne de to låserattene (13) og fest anlegget. Velg ønsket avstand, og spenn anlegget fast med rattene (13).

Lasersikte

Laseren er et hjelpemiddel for bedre sagepre-sisjon. Bruk den slik:

a. Marker sagelinjen på arbeidsstykket med en penn.
b. Start sagen og la den komme opp i fullt turtall.
c. Plasser sagen på arbeidsstykket, der du skal sage.
d. Slå på laserstrålen med strømbryteren (14).
e. Sikt inn laseren på den opptegnede sagelinjen, og sag kontrollert.
f. Slå av laseren när sagingen er ferdig, men mens sagen er på arbeidsstykket.

7.2 Montering og skifte av sagblad

• Støpselet skal være trukket ut av stikkontakten ved montering og skifte av sagblad.
  • Bruk vernehansker.
• Bruk kun sagblad som er anbefalt for maskinen og arbeidet som skal utføres.

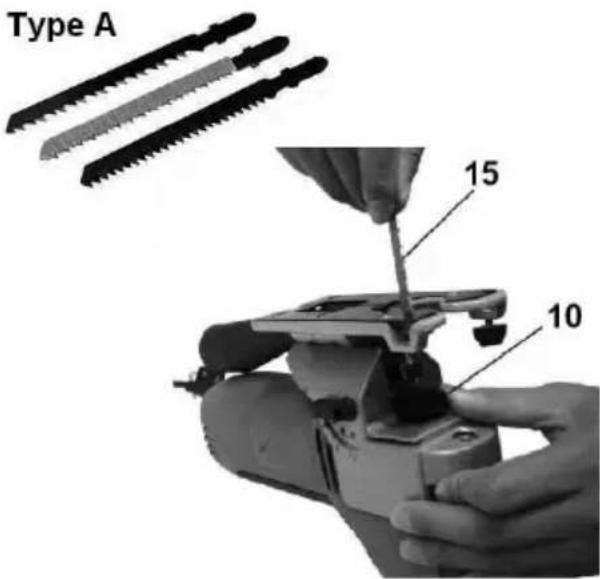

Stikksagen er utstyrt med et hurtigfeste som gjør det enkelt å skifte sagblad. Bruk kun sagblad med feste av type A.

a. Fjern forsiktig dekselet (11) ved å dra sideveggene varsomt utover og deretter hele dekselet forover.
b. Åpne sagbladfestets (10) lås med tommelen.
c. Skyv sagbladet (15) med feste av type A inn i sagbladfestet (10) med tennene forover. Vær nøye med at sagbladet kommer helt ned, og at dets bakside ligger i styrerullens spor. Slipp låsesperren. Kontroller at sagbladet sitter ordentlig fast ved å dra i det. Det skal ikke være mulig å dra sagbladet ut når sperren er sluppet og den peker rett til siden. Om dette skulle skje, har du trolig ikke trykket sagbladet langt nok inn.

• Kontroller at støpselet ikke er koblet til stikkontakten.
• Gjør deg kjent med maskinens knapper/brytere og funksjoner.
• Kontroller at maskinen er i god stand, at sikkerhetsanordningene virker, og at alle deler er korrekt montert. Kontroller spesielt kabelen.
• Kontroller at stikkontakten er i samsvar med maskinens tekniske spesifikasjoner.
• Kontroller at sagbladet er helt, og at det er velegnet for arbeidet som skal utføres.
• Juster fotplaten i ønsket vinkel, og still inn pendelbevegelse og turtall.
• Kontroller at arbeidsstykket er godt fastspent.
• Bruk egnede arbeidsklær og verneutstyr.

7.4 Saging

a. Sett støpselet i stikkontakten.
b. Kontroller at kabelen ikke ligger i sagelinjen.
c. Start maskinen, og la sagbladet komme opp i full hastighet.
d. Hold sagen stodig med begge hender, og slå på laseren.
e. Plasser sagens fotplate (8) på arbeidsstykket, og begynn å sage langs den opptegnede sagelinjen.
f. Hold fotplaten tett an mot arbeidsstykket, og sag sakte forover langs den avmerkede linjen.
g. Når sagingen er ferdig, slå av maskinen. Slå av laseren før sagen løftes opp fra arbeidsstykket.
h. Etter avsluttet arbeid, trekk støpselet ut av stikkontakten, og rengjør maskinen med en myk klut.

Hold alltid sagen helt nedtrykt tett an mot arbeidsstykket, ellers kan sagen slå oppover og sagbladet kan brekke, noe som kan forårsake alvorlig skade.

Figursaging

• Mat materialet langsomt slik at sagbladet rekker å avvirke dette. Jo skarpere kurve, desto lavere matehastighet.
• Ved start i en sirkel, bor et ∅ 12 mm hull, og begynn derfra.

Saging i metall og ikke-jernholdige legeringer

• Sag i korte intervaller med lav hastighet og påfør kontinuerlig en egnet kjølevæske/olje på sagblad og arbeidsstykke. Dette reduserer slitasjen på sagbladet.
  • Sag med lavt turtall.
• Forsikre deg om at arbeidsstykket er godt fastspent.

OBS! Ved intens saging i metall er det risiko for overoppheting. Ta mange pauser, og la sagen avkjøles i 15 minutter mellom lengre arbeids-økter.

Saging i plast og aluminium

• Sag med lavt turtall. Høy hastighet gir et ujevnt resultat.
• Senk hastigheten om du merker at arbeidsstykket smelter.
• Forsikre deg om at arbeidsstykket er godt fastspent.

8. OPPBEVARING

- Rengjør maskinen, fjern sagbladet, og oppbevar det på et tørt og sikkert sted, utenfor rekkevidde for barn.

OBS!

Trekk støpselet ut av stikkontakten før service og vedlikehold.

9.1 Service og vedlikehold etter sluttført arbeid

• Rengjør ventilasjonsåpningene for å unngå at motoren overopphetes.
• Rengjør maskinhuset med en myk klut. Ved sterk nedsmussing, bruk en myk klut fuktet med såpevann.
• Blås rent på vanskelig tilgjengelige steder med trykkluft med et trykk på maks. 3 bar.
• Smør bladstyrerullen med en dråpe olje.

OBS! Bruk aldri kjemikalier som kan løse opp eller ødelegge plastdeler.

10. MILJ∅

EE-avfall

Brukte elektriske og elektroniske produkter, deriblant alle typer batterier, skal leveres til gjenvinning på eget innsamlingssted. (I henhold til direktiv 2012/19/EU og 2006/66/EC).
