BRUGSANVISNING JS 710 Biltema

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TEKNISKE DATA

Art.nr.: 17-318
Modellbetegnelse: .....JS 710
Spenning / frekvens: .....230 V\~ / 50 Hz
Effekt: 710 W
Turtall (ubelastet):....0-3000 r/min
Sagblad:....Type A
Sponstuss, støvsuger: .....∅ 38/35 mm
Maks. sagedybde:

Tre....80 mm

Plast 20 mm

Metall 10 mm

Koble deretter til en egnet støvsuger.

7. HÅNDTERING

7.1 Funksjoner

Turtallsregulator (1)

Aktiver ikke laseren før du er klar til å begynne sagingen.

7.3 Forberedelser før saging

• Utsett ikke maskinen for direkte sollys.
- Oppbevar ikke maskinen i en plastpose, det kan da oppstå kondens- og fuktskader.

Denne manual indeholder væsentlige informationer om maskinens brug og sikkerhed. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på disse symboler:

Dette symbol betyder fare for alvorlig ulykke med risiko for dødelig udgang.

OBS!

Dette symbol betyder fare for mindre person-skade eller maskinskade.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TEKNISKE DATA

Art. nr.: 17-318
Model: JS 710
Spænding/frekvens: .....230 V\~/ 50 Hz
Effekt: 710 W
Hastighed (ubelastet):....0-3000 r/min
Savklinge:....Type A
Udsugningsstuds, støvsuger: .∅ 38/35 mm
Maks. savedybde:

Træ ....80 mm

Plast 20 mm

Metal 10 mm

Hældning: 0–45°

Laser:

Klasse....2

Effekt....1 mW

Bølgelængde .....650 nm

Lydtryk 10 m(LPA)....87 dB(A)

Lydvolumen (LWA) .....98 dB(A)

Vibrationer....4,703 m/s2

Isoleringsklasse .....II

17-318 Stikksav JS 710 er beregnet til at save i stål, ikke jernholdigt metal, plast og træ iht. anvisningerne i denne manual. Maskinen er ikke konstrueret til professionelt brug. Maskinen må ikke anvendes til at save i sten eller beton, ombygges eller bruges til andet end det, som er nævnt i ovenstående.

4. GENERELLE SIKKERHEDSFORSKRIFTER

Når der arbejdes med maskiner, skal der altid lægges mærke til de efterfølgende punkter. Vis også hensyn overfor arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes.

4.1 Arbejdsområde

• Rengør regelmæssigt. Støv, affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Opbevar eksplosive eller brandfarlige væsker og luftarter udenfor arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Forbindingskasse og telefon skal være tilgængelig.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
- Vær især opmærksom på maskinens advarselssymboler.
- Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
- Anvend beskyttelsesudstyr som åndedrætsværn, sikkerhedshandsker, høreværn og beskyttelsesbriller, hvis nødvendigt.
- Brug det rigtige arbejdstøj og skridsikre sko.
- Brug hårnet, hvis du har langt hår. Bær ikke smykker eller løstsiddende tøj, som kan sidde fast i maskinen.
- Indtag altid en god arbejdsstilling med god balance.
- Lad ikke det, at du bliver vant til maskinen, føre til uforsigtighed.

4.3 Brug og pasning af maskiner

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret.
• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at afbryderen virker, så du altid kan slukke for maskinen.
• Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation.

• Brug kun anbefalet skæreværktøj, tilbehør og reservedele.

• Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, når maskinen bruges til det, den er konstrueret til.
  • Overskrid ikke maskinens kapacitet.

• Tag altid fat i maskinens håndtag, när ma- skinen skal bæres. Hold ikke fingeren på afbryderen.
• Undgå utilsigtet start ved at afbryde strømmen før service og reparation, eller när maskinen ikke er i brug.
• Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes.
• Efterlad aldrig maskinen ubevogtet, när motoren kører.
• Rengør maskinen efter brug og tilse den regelmæssigt.
• Opbevar maskinen tört og beskyttet, udenfor børns rækkevidde.

4.4 Elsikkerhed

• Udsæt ikke elektriske maskiner for regn eller fugtighed, hvis de ikke er indkapslede til det.
• Händter ledninger forsigtigt og beskyt dem mod varme, olie og skarpe kanter.
• En eventuel forlængerledning må ikke være rullet op på tromlen. Træk hele ledningen ud af kabeltromlen.
• Brug kun en rigtig dimensioneret forlængerledning med henblik på længde og ledningsareal i forhold til udtagets strømstyrke.
• Udendørs må der kun anvendes forlængerledning, som er godkendt til udendørs brug.
• Undgå kontakt med jordede genstande, f.eks. rør, radiatorer og køleanlæg, når du arbejder med maskinen. Risiko for elektrisk stød øges, når du er jordet.
• Eventuel reparation og ledningsudskiftning må kun udføres af autoriseret elektriker.

5. OVERSIGTSBILLEDE

1. Hastighedsregulering
2. Forreste håndtag
3. Strømafbryder ON/OFF
4. Bagerste håndtag
5. Trækaflastning - Ledning
6. Ledning
7. Spånudkast
8. Sål
9. Håndtag til pendulbevægelse
10. Klingefæste
11. Beskyttelsesskærm
12. Parallelanslag
13. Låsegreb til anslag
14. Strømafbryder - Laser

6.1 Risici ved arbejde med en stiksav med laser

Selvom instruktionerne i manualen følges, kan der opstå visse faremomenter. Vær bevidst om dem og forsøg at undgå dem.

Risiko for øjenskader på grund af laser

• Se aldrig direkte ind i laserstrålen.
- Ret aldrig laseren mod mennesker eller dyr, hverken direkte eller indirekte gennem reflekterende flader. Selv svage laserstråler kan forårsage øjenskader.
- Brug sikkerhedsbriller, som opfylder kravet om optisk gennemtrængning.
- Åbn aldrig laserenheden, risiko for laserstråling.
- Hav kun laseren tændt, när saven hviler på arbejdsemnet.

Risiko for øjenskader på grund af flyvende genstande

• Brug sikkerhedsbriller.

Risiko for snitskader

• Brug beskyttelseshandsker ved skift af savklinge.
• Händen må ikke komme nærmere end 5 cm fra savklingen.

Risiko for høreskader

• Anvend høreværn.

- Savsmuld kan skade lungerne og støv fra visse træsorter såsom eg, ask m.fl. kan forårsage cancer. Anvend åndedrætsværn.

Risiko for skader på grund af vibrationer

- Maskinens vibrationer kan forårsage skade på arme og hænder. Arbejd ikke uafbrudt i lang tid og sikre dig, at maskinen ikke vibrerer mere end normalt på grund af misligholdelse eller defekte dele.

6.2 Advarselssymboler og skilte på maskinen

Læs manualen inden brug af maskinen.

Brug sikkerhedsbriller!

Anvend åndedrætsværn!

Brug høreværn!

Se aldrig direkte ind i laserstrålen. Maskinen er udstyret med laser. Denne type laser indebærer normalt ingen risiko for øjenskader, men hvis du ser direkte ind i laserstrålen, kan dette forårsage midlertidig blindhed.

Maskinen er dobbeltisoleret og behøver derfor ikke sluttes til jord. Reparation af elektriske dele må kun udføres af en autoriseret elektriker.

6.3 Sikkerhedsanordninger

Kontroller altid inden start, at sikkerhedsanordningerne er på plads, og at de fungerer.

Strømafbryder ON/OFF (3)

Start/ON - Tryk afbryderen frem til position I. Stop/OFF - Før afbryderen tilbage til position 0.

Beskyttelsesskærm (11)

Skærmen forhindrer risikoen for utilsigtet berøring af savklingen samt forekomsten af flyvende genstande.

Spånudkast (7)

Kobl en støvsuger til spånudkastet, så der bliver mindre støv i luften.

Før spånudkastet så langt ind bagfra, som du kan, så det sidder fast. Slut den derefter til en egnet støvsuger.

7. ANVENDELSE

7.1 Funktioner

Hastighedsregulator (1)

Forskellige materialer skal saves med forskellige savklinger og hastighed. Tilpas hastigheden med hastighedsregulatoren (1) iht. følgende anbefalinger.

MATERIALE HASTIGHED POSITION

Blødt træ Høj 5-6
Hårdt træ Høj 5-6
Blødt metal Medium 3-4
Stål Lav 1-2
Plast Lav 1-2

Pendulbevægelse (9)

Stiksaven har 4 forskellige positioner til savklingens pendulbevægelse, fra lige til kraftig bevægelse. Når der saves med pendulbevægelse, bevæger kniven sig fremad samtidigt med, at den kører op og ned, hvilket betyder en hurtigere savning, men også et mere ujævnt resultat. Pendulsavningens aggressive bevægelse er kun egnet til bløde materialer.

Vælg knivbevægelse iht. følgende anbefaling:

POSITION KNIVBEVÆGELSE ANVENDELSE

0 Lige	Til blødt stål, rustfrit stål og plast.
1 Let bevægelse	Til blødt stål, rustfrit stål og plast.
2 Middel bevægelse	Til træ og krydsfiner.
3 Kraftig bevægelse	Til hurtig sav-ning i træ og krydsfiner.

Fjern spånudkastet (7) og løsn de to unbrakoskruer på undersiden. Før sålen frem og placer saven i den ønskede vinkel. Ved valg af fast stilling føres sålen tilbage, og den spændes derefter fast med de to unbrakoskruer.

Parallelanslag (12)

Når der saves med lange lige og parallelle snit med maks. 15 cm fra arbejdsemnets kant, kan man bruge parallelanslaget. Løsn de to låsegreb (13) og stik parallelanslaget ind. Vælg den ønskede afstand og spænd parallelanslaget fast med låsegrebene (13).

Lasersigte

Laseren er et hjælpemiddel til bedre savepræcision. Brug det iht. følgende anbefaling:

a. Marker savelinien på arbejdsemnet med en blyant.
b. Start saven og lad den komme op i hastighed.
c. Placer saven på arbejdsemnet, hvor du skal save.
d. Tænd laserstrålen med afbryderen (14).
e. Med laseren sigtes på den afmærkede savelinie, og du kan herefter save.
f. Sluk for laseren, när savningen er udført, men medens saven endnu hviler på arbejdsemnet.

Aktiver ikke laseren, før du er klar til at save.

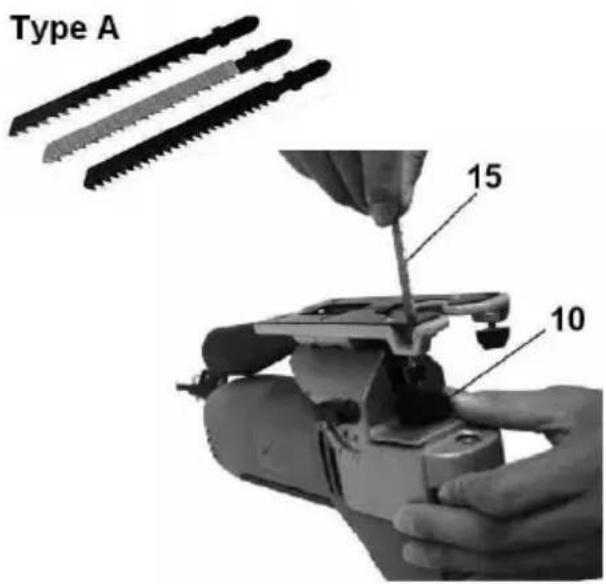

7.2 Montering og udskiftning af savklinge

• Stikket skal være fjernet fra stikkontakten ved montering og udskiftning af savklinge.
  • Anvend beskyttelseshandsker.
• Brug kun savklinger, som er anbefalet til ma- skinen og til det arbejde, som skal udføres.

Stiksaven er forsynet med en klingeholder, som letter udskiftning af savklinge. Anvend kun savklinger med type A fæste.

a. Fjern skærmen (11) ved forsigtigt at trække siderne udad og derefter hele skærmen fremad.
b. Åben klingeholderens (10) lås med tommelfingeren.
c. Før savklingen (15) med type A fæste ind i klingeholderen (10) med tænderne pegende fremad. Vær omhyggelig med, at savklingen kommer helt ind, og at bagkanten er i styrerullens rille. Slip låsen. Kontroller, at savklingen sidder ordentligt fast ved at trække i den. Man skal ikke kunne trække savklingen ud, når låsen er sluppet, og den peger lige til siden. Hvis dette sker, har du sandsynligvis ikke trykket savklingen tilstrækkeligt langt ind.

7.3 Forberedelser før savning

• Kontroller, at stikket ikke er tilsluttet stikkontakten.
• Du skal vide, hvordan man bruger maskinens regulatorer og funktioner.
• Kontroller, at maskinen er i god stand, og at beskyttelsesanordninger er monteret korrekt og fungerer. Kontroller især ledningen.
• Kontroller at stikkontakten er i overensstemmelse med maskinens tekniske specifikationer.
• Kontroller, at savklingen er hel, og at den er egnet til arbejdet, som skal udføres.
• Indstil sålen i den ønskede vinkel, indstil pendulbevægelsen og hastigheden.
• Kontroller, at arbejdsemnet er spændt godt fast.
• Brug egnet arbejdstøj og beskyttelsesudstyr.

7.4 Savning

a. Slut stikket til stikkontakten.
b. Kontroller, at ledningen ikke ligger på savelinien.
c. Start saven og lad den komme op i fuld hastighed.
d. Hold saven støt med begge hænder og tænd laseren.
e. Placer savens sål (8) på arbejdsemnet og begynd at save langs den afmærkede savelinie.
f. Hold sålen tæt mod arbejdsemnet og sav stille og roligt fremad langs den markerede linie.
g. Når savningen er slut, slukkes maskinen. Løft ikke saven op, før laseren er slukket.
h. Efter endt arbejde fjernes stikket fra stikkontakten, og maskinen rengøres med en blød klud.

Hold altid saven tæt mod arbejdsemnet, ellers er der fare for, at klingen hopper op og knækker, hvilket kan forårsage svære skader.

Figursavning

• Fremfør saven langsomt, så klingen kan nå at bearbejde materialet. Jo skarpere kurver desto langsommere skal der fremføres.
• Når du skal save en cirkel, bores et ∅ 12 mm hul, og der startes herfra.

Savning i metal og ikke jernholdige legeringer

• Sav med korte intervaller og med lav hastighed. Tilfør uafbrudt kølevæske/olie til savklingen og arbejdsemnet. Dette mindsker slitage af savklingen.
  • Sav med lav hastighed.
• Vær omhyggelig med, at arbejdsemnet er spændt godt fast.

OBS! Ved intensiv savning i metal er der risiko for overophedning. Tag mange pauser og lad saven køle af i 15 minutter mellem længere arbejdsskift.

• Sav med lav hastighed. Høj hastighed giver et ujævnt resultat.
• Sænk hastigheden, hvis du ser, at arbejdsemnet smelter.
• Vær omhyggelig med, at arbejdsemnet er spændt godt fast.

8. OPBEVARING

- Rengør maskinen, fjern savklingen og opbevar den et tørt og sikkert sted, udenfor børns rækkevidde.

OBS!

• Udsæt ikke maskinen for direkte sollys.
- Opbevar ikke maskinen i en plastpose – risiko for kondens og fugtskader.

9. SERVICE OG VEDLIGEHOLDELSE

9.1 Service og vedligeholdelse efter udført arbejde

• Rengør ventilationsåbningerne, så motoren ikke overophedes.
• Rengør maskinhuset med en blød klud, eller hvis den er meget snavset med en blød klud fugtet med sæbevand.
• På svært tilgængelige steder blæses rent med trykluft med maks. 3 bar.
• Smør klingens styrerulle med lidt olie.

OBS! Brug aldrig kemikalier, som kan oplose eller ødelægge plastdele.

10. MILJ∅

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
