BRUKSANVISNING JS 710 Biltema

Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: [phone].

Importør: Biltema Norge AS. Postboks 74, 3401 Lier. Tlf: [phone].

Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: [phone]

Importor: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: [phone]

www.biltema.com

CE

CE

EG- FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

SAMSVARSERKLÆRING

VAKUUTUS EU-YHDENMUKAISUUDESTA

EG-FORSIKRING OM OVERENSSTEMMELSE

Denna manual innehåller viktig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa symboler:

Denna symbol betyder risk för allvarlig olycka, eventuellt med dödlig utgång.

OBS!

Denna symbol betyder risk för mindre person-skada eller maskinskada.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Art nr: 17-318
Modellbeteckning: .....JS 710
Spänning / frekvens: .....230 V\~ / 50 Hz
Effekt: 710 W
Varvtal (obelastad): .....0–3000 r/min
Sågblad:....Typ A
Spånstos, dammsugare: .....∅ 38/35 mm
Max sågdjup:
Trä....80 mm
Plast 20 mm
Metall 10 mm
Lutning....0-45°
Laser:
Klass 2
Effekt....1 mW
Våglängd 650 nm
Mätmetod Ljud: ..... EN ISO 607
45-1 + EN ISO 60745-2-11
Ljudtryck 10 m(LPA): ..... 88,47 dB(A)
Ljudvolym (LWA): ..... 99,47 dB(A)
Osäkerhet K....3 dB(A)
Garanterad ljudeffekt: ..... 103 dB(A)
Mätmetod vibrationer: ..... EN ISO 607
45-1 + EN ISO 60745-2-11
Vibrationer, handtag 1:....10,647 m/s²
Vibrationer handtag 2: .....7,7333 m/s²
Osäkerhet Vibrationer: .....1,5 m/s²
Garanterade Vibrationer: .....12,147 m/s²
Isoleringsklass: .....II
Skyddsklass: IP 20
Dimension : ·s·s32 × 23 × 7 cm
Vikt: 2,8 kg

3. ANVÄNDNINGSOMRÅDE

17-318 Sticksåg JS 710 är konstruerad för sågning i stål, icke järnhaltig metall, plast och trä enligt anvisningarna i denna manual. Maskinen är ej konstruerad för professionell användning. Maskinen får ej användas till sågning i sten eller betong, byggas om eller användas till något annat än vad som nämnts.

4. ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplat-sens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
  • Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.
• Vid behov, använd skyddsutrustning såsom andningsskydd, skyddshandskar, hörselskydd och skyddsglasögon.
• Bär ordentliga arbetskläder och halksäkra skor.
• Använd hårnät om du har långt här, bär inte smycken eller löst sittande kläder som kan fastna i maskinen.
• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.3 Användning och skötsel av maskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.
• Kontrollera att alla knappar och reg-lage fungerar. Var särskilt noga med att strömbrytaren fungerar så att du alltid kan stänga av maskinen.
• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.

• Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.

• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.

• Överskrid inte maskinens kapacitet.
• Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på strömbrytaren.
• Förhindra oavsiktligt start genom att bryta strömmen eller dra av tändhatten från tändstiftet före service och reparation eller när maskinen inte används.
• Tag alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Lämna aldrig en maskin obevakad då motorn är igång.
• Rengör maskinen efter användning och serva den regelbundet.
• Förvara maskinen på en torr och skyddad plats, oåtkomlig för barn.

4.4 Elsäkerhet

• Exponera inte elektriska maskiner för regn eller fukt om de ej är kapslade för det.
• Behandla kablar varsamt och skydda dem från värme, olja och vassa kanter.
• Eventuell förlängningskabel får ej vara virad på en rulle. Drag ut hela kabeln från kabelvindan.
• Använd enbart korrekt dimensionerade förlängningskablar med tanke på längd och kabelarea i förhållande till uttagen strömstyrka.
• Utomhus ska endast förlängningskablar som är godkända för utomhusbruk användas.
• Undvik kontakt med jordade ytor, till exempel rör, radiatorer och kylanläggningar när du arbetar med maskinen. Risken för elstöt ökar när du är jordad.
• Eventuella reparationer och kabelbyte ska utföras av behörig elektriker.

5. ÖVERSIKTSBILD

1. Varvtalsregulator
2. Främre handtag
3. Strömbrytare ON/OFF
4. Bakre handtag
5. Dragavlastning - Elkabel
6. Elkabel
7. Spånstos
8. Fotplatta
9. Spak för pendelrörelse
10. Sågbladsfäste
11. Skydd
12. Klyvanhåll
13. Låsratt till anhåll
14. Strömbrytare – Laser

6.1 Risker vid användning av en sticksåg med laser

Även om instruktionerna i manualen följs så kvarstår det vissa risker. Var medveten om dem och försök att undvika dem.

Risk för ögonskada på grund av laser

• Titta aldrig rakt in i lasern.
- Rikta aldrig lasern mot människor eller djur, varken direkt eller indirekt via reflekterande ytor. Även svaga laserstrålar kan orsaka ögonskador.
- Använd skyddsglasögon som möter kraven för optisk genomsläpplighet.
- Öppna aldrig lasermodulen, risk för laserstrålning.
- Ha enbart lasern påslagen då sågen är på arbetsstycket.

Risk för ögonskada på grund av kringflygande föremål

• Använd skyddsglasögon.

Risk för skärskada

• Använd skyddshandskar vid byte av sågblad.
• Låt inte handen komma närmare än 5 cm från sågbladet.

Risk för hörselskada

• Använd hörselskydd.

Risk för lungskador

- Sågdamm kan skada lungorna och damm från vissa träslag såsom ek, ask med flera kan orsaka cancer. Använd andningsskydd

Risk för skada på grund av vibrationer

- Maskinens vibrationer kan orsaka arm- och handskador. Arbeta inte kontinuerligt under lång tid och säkerställ att maskinen inte vibrerar mer än normalt på grund av miss-skötsel eller defekta delar.

6.2 Varningssymboler och skyltar på maskinen

Läs manualen före användning av maskinen.

Använd skyddsglasögon!

Använd andningsskydd!

Använd hörselskydd!

Titta ej direkt in i laserstrålen. Maskinen är utrustad med laser. Denna typ av laseranordning innebär vanligtvis inte någon risk för ögonskador, men om du tittar direkt in i laserstrålen kan detta förorsaka temporär blindhet.

Maskinen är dubbelisolerad och behöver inte jordas. Reparation av elektriska delar får endast utföras av elektriker.

6.3 Säkerhetsanordningar

Kontrollera alltid innan användning att säkerhetsanordningarna är monterade och att de fungerar.

Strömbrytaren ON/OFF (3)

Start/ON – För fram strömbrytaren i läge I. Stopp/OFF – För bak strömbrytaren i läge 0.

Sk ydd (11)

Skyddet minskar risken för oavsiktlig beröring av sågbladet samt förekomsten av kringfly-gande föremål.

Spånstos (7)

Koppla en dammsugare till spänstosen så förekommer det en mindre mängd damm i luften. För in stosen bakifrån så långt det går och den är sitter fast. Anslut därefter en lämplig dammsugare.

7. HANDHAVANDE

7.1 Funktioner

Varvtalsregulatorn (1)

Olika material skall sågas med olika sågblad och hastighet. Anpassa varvtalet med varvtalsregulatorn (1) enligt följande rekommendation.

MATERIAL HASTIGHET NIVÅ

Mjukt trä Hög 5-6
Hårt trä Hög 5-6
Mjuk metall Med	um 3-4
Stål Låg 1-2
Plast Låg 1-2

Pendelrörelse (9)

Sticksågen har 4 olika lägen för sågbladets pendelrörelse, från rak till kraftig pendling. Vid pendelsågning rör sig bladet framåt, samtidigt som det rör sig upp och ner, vilket medför snabbare avverkning men också ett ojämnare resultat. Pendelsågningens aggressiva rörelse är endast lämplig i mjuka material.

Välj sågrörelse enligt följande rekommendation:

POSITION SÄGRÖRELSE APPLIKATION

0 Rak För mjukt stål,	rostfritt stål och plast.
1 Lätt pendling För mjukt stål,rostfritt stål och plast.
2 Medelpendling För trä och	plywood
3 Kraftig pendling För snabb av-	verkning i trä och plywood.

Vinklingsbar fotplatta för gering och fasning

Fotplattan är vinklingsbar och har tre fasta lägen 45° – 0° – 45°. Den går också att låsa i valfri vinkel.

Avlägsna spänstosen (7) och lossa de två insexskruvarna på undersidan. För fram fotplattan och vinkla den i önskad vinkel. Vid val av fast läge – för tillbaks fotplattan och spänn därefter fast dem med de två insexskruvarna.

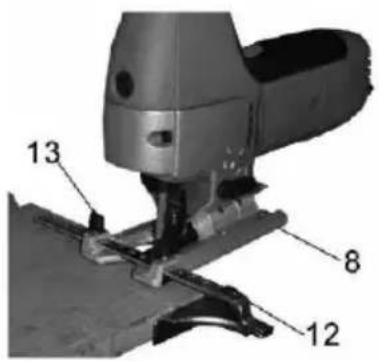

Klyvanhåll (12)

Vid klyvning med långa raka snitt parallellt med max 15 cm från arbetsstyckets kant kan klyvanhållet användas. Lossa de två låsrattarna (13) och för in anhållet. Välj önskat avständ, och spänn fast klyvanhållet med rattarna (13).

Lasersikte

Lasern är ett hjälpmedel för bättre sågprecision. Använd den enligt följande instruktion:

a. Markera såglinjen på arbetsstycket med en penna.
b. Starta sågen och låt den komma upp i varv.
c. Placera sågen på arbetsstycket, där du ska såga.
d. Sätt på laserstrålen med dess strömbrytare (14).
e. Måtta in lasern på den ritade såglinjen och såga kontrollerat.
f. Stäng av lasern då sågningen är klar men medan sågen är på arbetsstycket.

Aktivera inte lasern förrän du är beredd att börja såga.

7.2 Montering och byte av sågblad

• Stickkontakten skall vara avlägsnad från eluttaget vid montering och byte av sågblad.
  • Använd skyddshandskar.
• Använd endast sågblad som är rekommenderade för maskinen och det arbete som skall utföras.

Sticksågen är utrustad med ett snabbfäste som gör det enkelt att byta sågblad. Använd enbart sågblad med fäste typ A.

a. Avlägsna försiktigt skyddet (11) genom att dra sidoväggarna försiktigt utåt och sedan hela skyddet framåt.
b. Öppna sågbladsfästets (10) lås med tummen.
c. För in sågbladet(15) med fäste typ A i sågbladsfästet (10) med tänderna framåt. Var noga med att sågbladet kommer ända ned och att dess baksida ligger i styrrullens spår. Släpp lässpärren. Kontrollera att sågbladet sitter ordentligt fast genom att dra i det. Det ska inte gå att dra loss sågbladet då spärren är släppt och den pekar rakt åt sidan. Om så sker har du förmodligen inte tryckt in sågbladet tillräckligt långt.

7.3 Förberedelser inför sågning

• Kontrollera att stickkontakten ej är ansluttet till eluttaget.
• Bekanta dig med maskinens reglage och funktioner.
• Kontrollera att maskinen är i gott skick och att säkerhetsanordningarna fungerar och att alla delar är korrekt monterade. Kontrollera särskilt elkabeln.
• Kontrollera att eluttaget överensstämmer med maskinens tekniska specifikationer.
• Kontrollera att sågbladet är helt och att det är lämpligt för det arbete som skall utföras.
• Justera fotplatan i önskad vinkel, ställ in pendelrörelsen och varvtalet.
• Kontrollera att arbetsstycket är väl fastspänt.
• Använd lämpliga arbetskläder och skyddsutrustning.

7.4 Sågning

a. Anslut stickkontakten till eluttaget.
b. Kontrollera att elkabeln ej ligger i såglinjen.
c. Starta maskinen och låt sågbladet komma upp i full hastighet.
d. Håll sågen stadigt med båda händerna och tänd lasern.
e. Placera sågens fotplatta (8) på arbetsstycket och börja såga längs en ritad såglinje.
f. Håll fotplattan dikt an mot arbetsstycket och såga sakta framåt längs den markerade linjen.
g. Då sågningen är klar, stäng av maskinen och släck lasern innan den lyfts upp från arbetsstycket.
h. Efter avslutat arbete, avlägsna stickkontakten från eluttaget och rengör maskinen med en mjuk trasa.

Håll alltid sågen helt nedtryckt dikt an mot arbetsstycket, annars finns risk att sågen studsar upp och sågbladet bryts av vilket kan och orsaka svåra skador.

Figursågning

- Mata långsamt så att sågbladet hinner avverka materialet, ju skarpare kurva, desto lägre matningshastighet.

- Vid start i en cirkel, borra ett ∅ 12 mm:s hål och starta därifrån.

Sågning i metall och icke järnhaltiga legeringar

- Såga i korta intervaller med låg hastighet och applicera kontinuerligt en lämplig kylvätska/olja på sågbladet och arbetsstycket. Detta minskar slitaget på sågbladet.

• Såga med lågt varvtal.

- Var mycket noga med att arbetsstycket är väl fastspänt.

OBS! Vid intensiv sågning i metall finns risk för överhettning. Ta många pauser och låt sågen svalna i 15 minuter mellan längre arbetspass.

Sågning i plast och aluminium

- Såga med lågt varvtal. Hög hastighet ger ett ojämnt resultat.

- Sänk hastigheten om du märker att arbetsstycket smälter.

- Var noga med att arbetsstycket är väl fastspänt.

8. FÖRVARING

- Rengör maskinen, avlägsna sågbladet och förvara det på en torr och säker plats, utom räckhåll för barn.

OBS!

• Utsätt inte maskinen för direkt solljus.

- Förvara inte maskinen i en plastpåse, risk för kondens- och fuktskador.

9. SERVICE OCH UNDERHÅLL

Avlägsna stickkontakten från eluttaget före service och underhåll.

9.1 Service och underhåll efter slutfört arbete

• Rengör ventilationsöppningarna för att undvika att motorn överhettas.
• Rengör maskinhuset med en mjuk trasa eller vid stark nedsmutsning en mjuk trasa fuktad med tvålvatten.
• Blås rent på svåråtkomliga platser med tryckluft av ett tryck på max 3 bar.
• Smörj bladstyrrullen med en droppe olja.

OBS! Använd aldrig kemikalier som kan lösa upp eller förstöra plastdelar.

10. MILJÖ

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
