Type	Trådløs elektrisk gressklipper
Model	PRO Edition V40
Brand	Cocraft
Power Source	40V litium-ion batteri
Cutting Width	40 cm
Cutting Height Adjustment	6 posisjoner, 20-70 mm
Grass Collection Capacity	50 L
Mulching Function	Ja, inkludert
Side Discharge	Ja, valgfritt
Weight	18 kg
Dimensions (L x W x H)	140 x 48 x 105 cm
Handle Type	Sammenleggbar, ergonomisk med mykt grep
Motor Type	Børsteløs, høyt dreiemoment
Grass Catcher Indicator	Ja, visuell og lyd
Safety Features	Knivbrems, dobbel bryter, overbelastningsbeskyttelse
Maintenance	Periodisk knivsliping, batteripleie, rengjøring
Spare Parts Availability	Kniver, batteri, hjul, gressoppsamler
Recommended Grass Height	Maks 15 cm for best resultat

Ofte stilte spørsmål - PRO Edition V40 Cocraft

Hvilken type batteri bruker Cocraft PRO Edition V40?

PRO Edition V40 bruker et 40V litium-ion batterisystem. For optimal ytelse, bruk et Cocraft 40V batteri (selges separat hvis ikke inkludert).

Hvordan justerer jeg klippehøyden?

Klippehøyden justeres via en spak nær hvert hjul. Det er 6 posisjoner fra 20 mm til 70 mm. Still alle fire hjulene til samme høyde for jevn klipping.

Kan jeg mulch med denne klipperen?

Ja, klipperen inkluderer en mulchplugg som lar gressklippene finhakkes og returneres til plenen som naturlig gjødsel.

Hva er anbefalt vedlikeholdsplan?

Etter hver bruk: rengjør undersiden og gressoppsamleren. Slip kniven hver 25 driftstime eller etter behov. Oppbevar batteri på 40-60 % lading på et kjølig sted.

Hvor lenge varer batteriet?

Med full lading og et standard 40V/4Ah batteri kan du klippe opptil 40 minutter under normale forhold. Større batterier gir lengre driftstid.

Er klipperen trygg å bruke i skråninger?

Klipperen er designet for moderate skråninger opp til 15 grader. For brattere skråninger, bruk et annet verktøy. Gå alltid på tvers av skråninger, ikke opp og ned.

Hvilke reservedeler er tilgjengelige?

Vanlige reservedeler inkluderer kniver, hjul, gressoppsamler, batteri og håndtakskomponenter. Kontakt Cocraft support eller autoriserte forhandlere.

Hvordan rengjør jeg klipperen?

Koble fra batteriet. Vipp klipperen og bruk en børste eller vannslange til å fjerne gressrester fra knivområdet og underdekket. Ikke bruk høytrykksvasker.

Hvilken garanti følger med PRO Edition V40?

Cocraft tilbyr vanligvis 2 års garanti på klipperen og batteriet. Registrer produktet ditt online for å aktivere dekning.

Hvor kan jeg laste ned bruksanvisningen?

Bruksanvisningen er tilgjengelig gratis på notice-facile.com i PDF-format. Gå også til Cocrafts offisielle nettside for ytterligere støtte.

BRUKSANVISNING PRO Edition V40 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Indikering av batteristatus

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Gjenstander som slenges ut fra produktet kan føre til personskader og skade på gjenstander.

Advarsel, roterende kniver. Hold hender og føtter unna.

Skru av gressklipperen og fjern sikkerhetsnøkkelen før eventuelle justeringer, rengjøring og når gressklipperen skal forlates uten tilsyn.

Gressklipperen må ikke brukes i regnvær. Den må heller ikke stå ute i regnvær.

Vent til gressklipperens roterende deler har stoppet helt før du berører dem. Bladene fortsetter å rotere en liten stund etter at motoren er stengt og kan forårsake skader.

Advarsel! Fare for skade som følge av elektrisk støt!

Påse at du har godt fotfeste i skråninger.

Slipp sikkerhetshåndtaket for å stoppe gressklipperen.

Advarsel! Hold hender og føtter unna.

Garantert lydnivå.

Klippediameter.

Symboler på batteriet

Kast aldri batterier i husholdningsavfallet, på åpen ild eller i naturen.

Ladeindikator.

Utsett ikke batteriet for sterkt sollys over lengre tid og ikke legg det på radiatorer (maks temp. 45°C).

Utsett aldri batteriet for regn eller fuktighet.

Symboler på laderen

Advarsel!

Les hele bruksanvisningen.

Batteriladeren skal kun brukes innendørs i tørre omgivelser.

Klasse II-produkt.

Ladeindikator.

Forklaring av symboler på gressoppsamleren

Nivåindikator oppslått: Oppsamleren er tom.

Nivåindikator nedfelt: Oppsamleren er full.

Forklaring på symboler i bruksanvisningen

Advarsel!: advarsel for en mulig fare som kan føre til alvorlige person-skader og/eller skader på produktet eller andre materialer, dersom de skriftlige instruksjonene ikke følges.

Viktig!: advarsel om en mulig fare som kan føre til lettere person-skader og/eller skader på produktet, hvis man ikke følger de skriftlige instruksjonene.

Obs! Varsler om viktig informasjon eller tips for behandling av produktet.

Ta ut sikkerhetsnøkkelen!

Sikkerhet

• Les instruksjonene grundig, lær deg alle innstillinger og riktig bruk av produktet.
• La aldri barn eller andre personer, som ikke har nok kunnskap om produktet, bruke det. Lokale forskrifter kan ha aldersbegrensning for bruk av slike produkter.
• La aldri barn leke med produktet. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn av voksne.
• Bruk aldri maskinen i nærheten av noen personer, spesielt ikke barn eller dyr.
• Det er alltid brukeren som er ansvarlig for ulykker og skader på mennesker eller gjenstander forbundet med bruk av dette produktet.
• Bruk alltid ordentlige sko/støvler og langbukser når du bruker denne gress-klipperen. Bruk ikke gressklipperen når du er barbeint eller kun går i åpne sandaler. Unngå å bruke løstsittende klær som kan å feste seg i klipperens roterende deler.
• Kontroller at det området som skal klippes er fritt for løse og fremmede gjenstander. Fjern alltid steiner, kvister, ståltråd etc. fra området før gressklipperen startes og klippingen begynner.
• Kontroller at kniv og knivbolt/-skrue ikke er slitt eller skadet. Bytt ut slitte eller skadede deler parvis for å unngå ubalanse. Skift ut skadede produktmerkeskilt.
• Bruk produktet i dagslys eller med god belysning.
• Unngå å klippe i vått gress.
• Gå vanlig, ikke løp med gressklipperen.
• Klipp langsetter i skråninger, aldri opp og ned.
• Vær ekstra forsiktig når du snur og skifter retning i en skråning.
• Vær ekstra forsiktig när du rygger eller trekker gressklipperen mot deg.
• Steng gressklipperen när du passerer underlag som ikke er gress.
• Gressklipperen må ikke brukes dersom deksel eller vernedeler er defekte eller uten sikkerhetsanordninger, som f.eks. gressoppsamler.
• Vær forsiktig og følg instruksjonene når du starter gressklipperen. Sørg for å ha føttene på sikker avstand fra knivene.
• La maskinen stå med alle hjulene på pakken når den startes, bortsett fra når det er høyst nødvendig, som f.eks. start i høyt gress. I så tilfelle må den ikke vinkles mer enn nødvendig for å kunne starte, og løft den delen som vender fra deg (brukeren).
• Ikke start gressklipperen hvis du står foran utkastet.
• Hold hender og føtter unna roterende deler. Pass opp for utkasteråpningen.
• Ikke løft eller bær gressklipperen mens motoren er på.
• Stopp motoren, fjern sikkerhetsnøkkelen og vent til alle roterende deler har stanset opp dersom:

- du forlater gressklipperen uten tilsyn.

- utkastet blokkeres og må renses.

- inspeksjon, rengjøring, service eller reparasjoner skal utføres.

- du har kjørt på en fremmed gjenstand og/eller gressklipperen begynner å vibrere. Inspiser gressklipperen grundig, sjekk om den er skadet og reparer eventuelle feil og skader før gressklipperen startes igjen.

• Kontroller at alle skruer og muttere er trukket til, og sørg for at produktet er sikkert å bruke.
• Sjekk gressoppsamleren regelmessig for slitasje og eventuelle skader.
• Hvis gressklipperen har flere kniver må man være oppmerksom på at hvis man roterer en av knivene manuelt kan de andre også begynne å bevege seg.
• Vær forsiktig når du justerer eller foretar service på gressklipperen så ikke fingrene setter seg fast mellom kniven og øvrige deler.
• La gressklipperen avkjøles ordentlig før den settes bort til oppbevaring.
• Det er viktig å vite, ved service, vedlikehold og reparasjoner, at knivene fremdeles kan rotere, selv om motoren er skrudd av.
• Av sikkerhetsmessige årsaker skal slitte og skadede deler skiftes ut. Bruk kun originaldeler og originaltilbehør.

Sikkerhetsinstruksjoner for batterier og ladere

• Vær forsiktig når batteriet settes i gressklipperen så den ikke får en uønsket oppstart. Sjekk at sikkerhetsnøkkelen er fjernet før batteriet kobles til batteriholderen på gressklipperen. Batteriet skal kun lades innendørs i tørre omgivelser.
• Bruk kun medfølgende batterilader eller batterilader anbefalt av produsenten. Batteriladeren er konstruert for å lade opp en viss type batterier. Hvis man bruker ladere som er beregnet på andre typer batterier, er det fare for brann og eksplosjon.
• Bruk kun medfølgende eller anbefalte batterier. Bruk aldri andre typer batterier, da det kan føre til personskader og brann.
• Påse at laderen er ren og at ikke ventilasjonsåpningene er tildekket.
• Kontroller, før ladingen starter, at lader, kabel og støpsel er uskadet. Bruk ikke lade-ren hvis den er skadet.
• Hold batterier, som ikke er i bruk, unna binders, mynter, nøkler, skruer og andre små metallgjenstander som kan kortslutte batteriet. Hvis batteriet kortsluttes kan det føre til brann eller eksplosjon.
• Batteriladeren må ikke repareres av ukvalifiserte personer. Reparasjoner må kun utføres av kvalifisert tekniker og med originale deler. Hvis laderen er skadet er det fare for elektrisk støt.
• Bruk aldri ladere eller batterier i miljøer hvor lettantennelige gasser eller stoffer oppbevares eller brukes. Laderen blir varm ved bruk, noe som utgjør brannfare.
• Produktet må ikke demonteres. Fare for kortslutning.
• Beskytt batteriet mot høy varme. Ikke plasser det i direkte sollys. Det må heller ikke kastes på åpen ild. Fare for eksplosjon.
• Hvis batteriet er skadet eller behandles feil kan det lekke ut gass fra batteriet. Pass på at batteriet har god ventilasjon. Gassen er irriterende for luftveiene.
• Produktet må ikke utsettes for fuktighet, væsker eller vann. Fare for elektrisk støt.
• Batteriet blir varmt etter lengre tids bruk. La det avkjøles før det settes til lading.

• Forsøk aldri å åpne batteriet. Fare for kortslutning.

• Oppbevar ikke batterier i direkte sollys eller i temperaturer over 45 °C.

• Temperaturen ved lading av batterier bør være mellom 10 og 40 °C.
• Batterier og lader må ikke utsettes for vann.
• Hold lader og batterier utenfor barns rekkevidde.
• Batterier må aldri oppbevares/transporteres i metallbeholder og de må heller ikke komme i kontakt med hverandre under transport.
• Ved oppbevaring over en lengre periode bør batteriet være helt oppladet.
• Temperatur ved oppbevaring av batteri skal være 0–45 °C. Det må f.eks. ikke oppbevares i en soloppvarmet bil.
• Hvis batteriet er skadet kan det lekke ut væske. Unngå all kontakt med denne væsken. Skyll med vann dersom batterisyren kommer i kontakt med huden. Hvis du får væsken på øynene må du ta kontakt med lege umiddelbart. Væske som lekker ut av batterier kan føre til hudirritasjon eller brannskader.
• Batteriet kan kun lades med lader som holder kravene i standard EN60335-2-29.

Produktbeskrivelse

1. Oppsamler
2. Kabelholder
3. Hurtigkobling for innstilling av øvre håndtak
4. Startsperre
5. ∅vre håndtak
6. Sikkerhetshåndtak
7. Ledning
8. Utkastlokk
9. Ventilasjonsåpning
10. Lokk til batteriholdere og sikkerhetsnøkkel
11. Bærehåndtak
12. Fremre hjul
13. Motor
14. Deksel
15. Spake for innstilling av klippehøyde
16. Bakhjul
17. Låseratt for håndtak
18. Nedre håndtak

1. Skrue knivfeste
2. Kniv

1. Batteri (leveres med ett batteri, ekstra batteri selges separat)
2. Sperre
3. Batteristatus
4. Lader
5. Indikator for pågående lading
6. Indikatorer for overbelastning og fulladet batteri
7. Sikkerhetsnøkkel
8. Batteriholder × 2

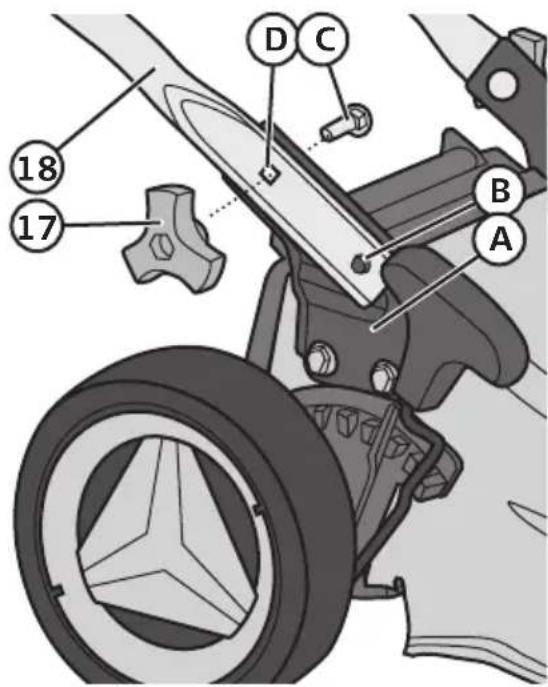

Montering Håndtaket

1. Før begge endene av håndtaket (18) mot festene (A) som sitter bakerst på klipperen. Sørg for at tappen (B) på festet passer inn i det runde hullet lengst nede på endene på håndtaket.
2. Trykk skruen (C) inn i det firkantede hullet (D) fra innsiden og fest låserattet (17) fra utsiden.

△ Viktig!

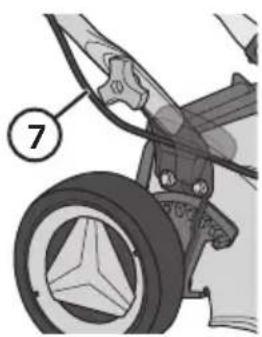

Sørg for at strømledningen (7) henger på utsiden av det nederste håndtaket.

1. De nedre endene til det øvre håndtaket skal ligge an mot buen på det nedre håndtaket. Det er enklere å plassere hvis endene presses litt utover.

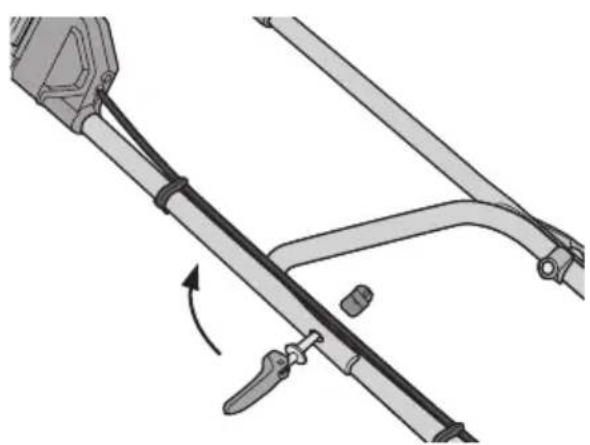

1. Trykk hurtigkoblingens (3) aksel inn i hullet fra utsiden av håndtaket og fest mutteren. Obs! Vend på mutteren sånn at plastdekselet slutter an mot røret.

△ Viktig!

Strømledningen og bryteren skal være på den høyre siden av gressklipperen.

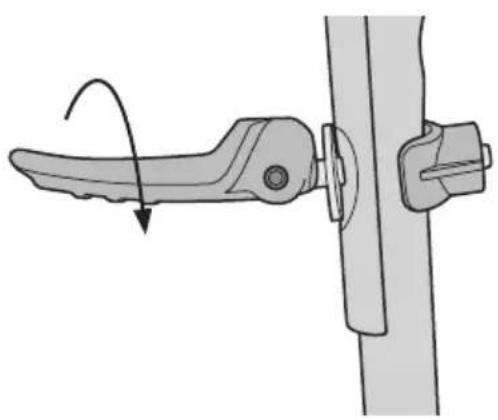

1. Skru hurtigkoblingens spak noen omdreininger rundt og forsøk å klemme sammen hurtigkoblingen. Riktig posisjon er når spaken tar mot skiven når den er halvveis mot røret.

- Hvis du ikke klarer å klemme sammen hurtigkoblingen skal du skru ut spaken.

- Hvis ikke hurtigkoblingen gir noen motstand og spaken sitter løst mot skiven skal spaken skrus lengre inn.

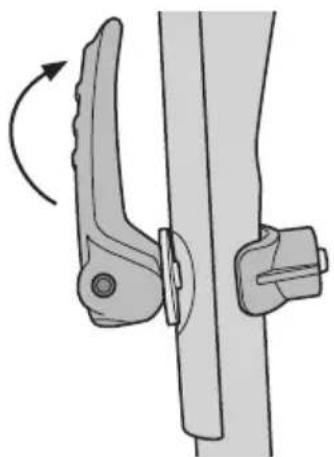

1. Trykk spaken inn mot røret. 7. Åpne hurtigkoblingen og fell det øvre hånd- taket framover, da tar gressklipperen mindre plass, f.eks. ved oppbevaring.

Batteri

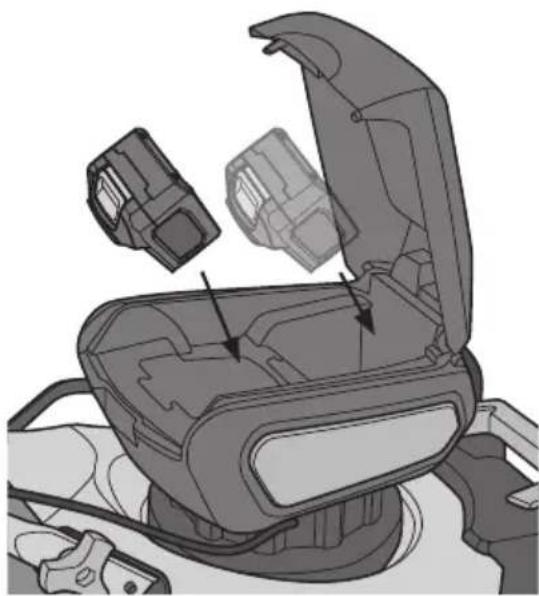

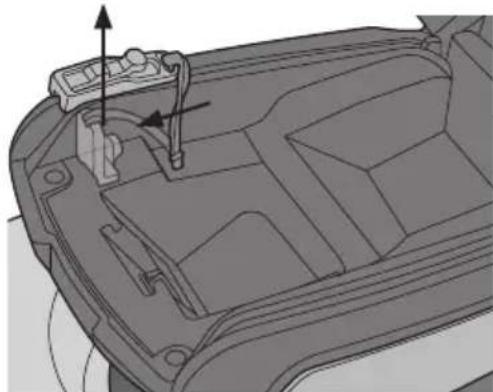

Sette inn og ta ut batteriet

1. Åpne lokket (10) på gressklipperen.

1. Trykk inn sperren på sikkerhetsnøkkelen (27) og ta nøkkelen ut.

i Informasjon: Man kan bruke to batterier samtidig (ekstrabatteri selges separat). Fordelen med å bruke to batterier er at man får en lengre driftstid.

1. Trykk inn sperren på batteriet og dra batteriet opp, for å ta det ut.

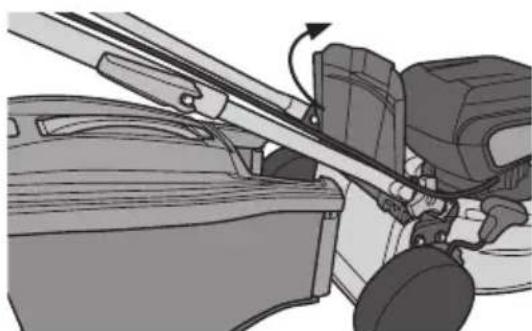

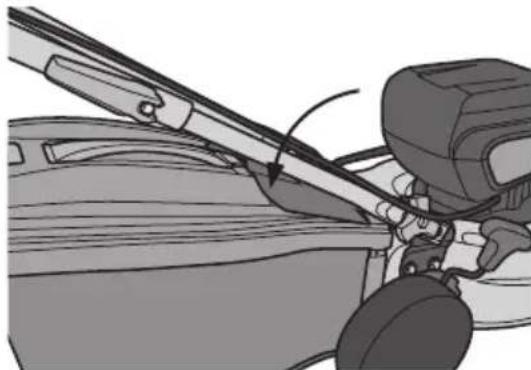

Oppsamler

1. Sikt inn uttaket i oppsamlerens (1) øvre hjørne mot festeknastene på utkastlokkets hoveddel.

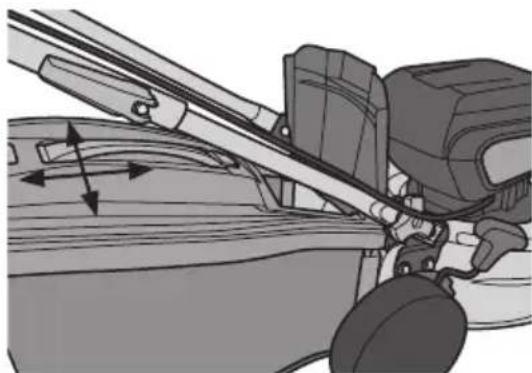

1. Huk fast oppsamleren og vær sikker på at den har festet seg skikkelig.

Stille inn klippehøyde

Advarsel!

Skru alltid av gressklipperen og la den roterende kniven stoppe helt før du endrer klippehøyden.

Informasjon

• Juster klippehøyden etter høyden på gresset. Begynn med høy klippehøyde og prøv deg fram til du oppnår ønsket resultat.
• Ved sesongens første klipping bør gressklipperen justeres til den høyeste klippehøyden. Deretter kan klippehøyden justeres etter behov. Husk at kort klippehøyde forkorter batteriets brukstid.

Klippehøyden kan justeres til 6 forskjellige nivåer:

1. 25 mm
2. 35 ~mm

3. 45 mm

4. 55 ~mm

5. 65 mm

6. 75 mm

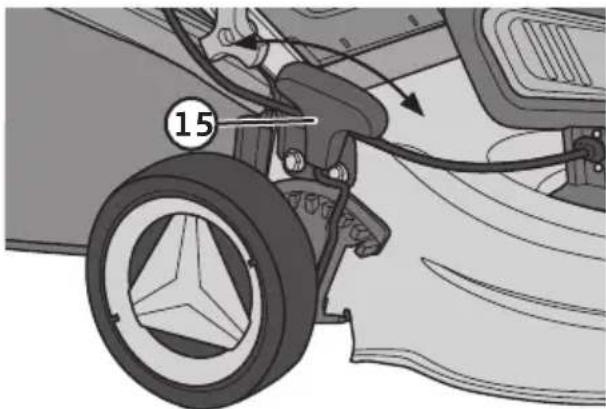

7. Dra innstillings-spaken (15) mot deg/ fra dekselet og før spaken

8. til venstre/bakover for å heve eller

9. til høyre/framover for å senke klippehøyden.

10. Slipp opp spaken i ønsket posisjon og sørg for at den sitter godt fast i sporet.

Temperaturintervall for lading og oppbevaring av batteri: 0–40 °C.

1. Laderens støpsel (24) kobles til et strømuttak, og indikatoren (26) blinker med grønt lys.

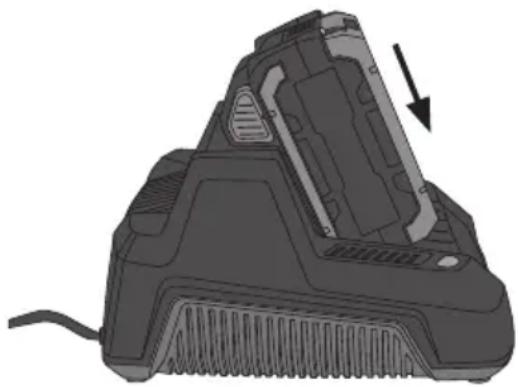

2. Plasser batteriet i laderen og sørg for at det klikkes ordentlig på plass.
3. Indikatoren (25) lyser rødt mens ladingen pågår.
4. Indikatoren (25) slukkes og indikator (26) lyser grønt når batteriet er fulladet.

1. Trykk inn sperren (22) på batteriet og ta det ut av laderen når det er fulladet.
2. Dra alltid ut støpselet fra strømuttaket når laderen ikke er i bruk.

Indikasjon for batteristatus

Trykk inn den røde knappen på batteriet for å kontrollere batteriets status. Hvis alle de grønne indikatorene tennes er batteriet fulladet. Hvis kun en grønn indikatorer tennes er batteriet utladet og må lades før verktøyet som skal lades opp kobles til.

Obs!

• Li-ionbatteriet er en innebygd sikring mot total utlading, noe som betyr at det ikke mister effekt etter hvert som tiden går, men gir full effekt helt til elektronikken bryter strømmen, for å varsle at batteriet må lades. Verktøyet stopper da umiddelbart. Ikke jobb videre når dette inntrer, men lad opp batteriet med en gang. Dette for at batteriet ikke skal skades.
• Batteriet har innebygd elektronisk vern mot overbelastning. Hvis verktøyet presser for hardt vil elektronikken sørge for at verktøyet stopper. Slipp opp startbryteren og vent i noen sekunder før verktøyet startes igjen.
• Li-ionbatteriet har ingen minnefunksjoner, noe som betyr at det kan lades när som helst, uansett ladestatus.
• Batteriet skal lades i minst 6 timer de to første gangene det lades.
• Ved oppbevaring over lengre tid skal batteriet lades helt opp minst hver 6. måned.

Start og stopp

Advarsel!

• Start må bare skje når hender og føtter er på sikker avstand fra gressklipperens roterende kniv.

• Den roterende kniven fortsetter å rotere en stund etter at motoren skrus av. La alltid motoren/kniven stoppe helt før motoren startes igjen.

• Sett i batteriet.

• Sett i sikkerhetsnøkkelen.

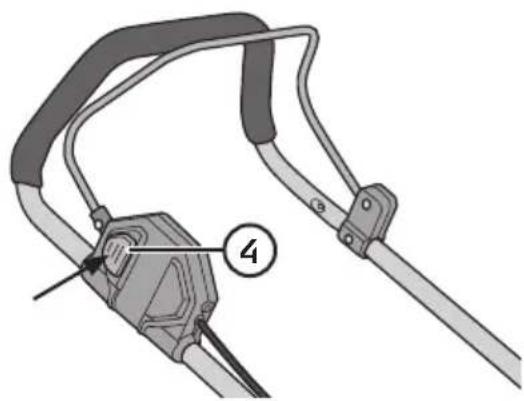

1. Trykk inn sperren (4) og hold den inne.

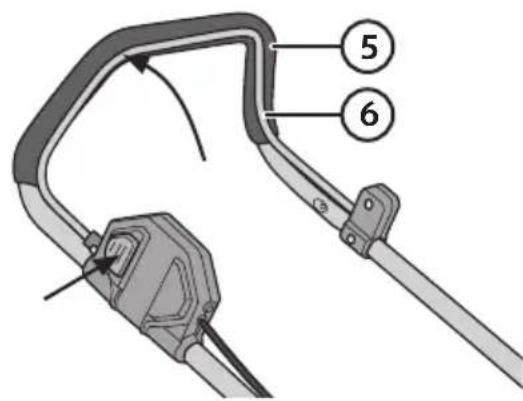

1. Skyv sikkerhetshåndtaket (6) helt inn mot det øvre håndtaket (5).

1. Slipp opp strømbryteren for å stenge gressklipperen.

2. Ta ut sikkerhetsnøkkelen.

Vedlikehold

Advarsel!

• Benytt alltid originale reservedeler. Bruk av andre deler kan føre til skader, selv om de passer til gressklipperen.
• Sjekk at sikkerhetsnøkkel og batteri er fjernet før vedlikehold/service.

Rengjøring

• Rengjør gressklipperen med en børste eller klut etter hver gangs bruk. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.
• Ikke spyl gressklipperen med vann. Det kan skade det elektriske utstyret.

Skifte av kniv

Advarsel!

Bruk arbeidshansker når du holder i kniven - denne kan være svært skarp.

1. Legg gressklipperen over på siden og sjekk kniven (20). Hvis kniven er sløv eller skadet, skal den skiftes ut.

2. Hold på kniven og løsne skruen (19) med en 16 mm kombinasjonsnøkkel eller hylse (disse selges separat).

3. Ta kniven av knivfestet. Rengjør rundt festet ved behov.

4. Plasser den nye kniven på festet. Sørg for at den blir plassert riktig og trekk til skruen.

Når gressklipperen skal oppbevares over lengre tid, for eksempel over vinteren, skal følgende tiltak utføres først:

• Rengjør hele gressklipperen grundig.
- Sjekk gressklipperen for eventuelle skader.
- Oppbevar gressklipperen rent og tørt.
- Lad opp batteriet.

Feilsøking

Feilene som beskrives nedenfor kan vanligvis rettes opp av brukeren selv. Hvis du er usikker, ta kontakt med kundeservicen eller forhandleren.

Problem Tiltak
Motoren starter ikke.	Sikkerhetsnøkkelen er ikke plassert riktig, kontroller denne!Batteriet mangler/er satt inn feil.Feil i startprosedyren: Trykk først inn startsperren og skyv deretter inn startbryteren.
Motoren stopper plutselig.	Overbelastningsvernet er utløst. La motoren avkjøles.∅k klippehøyden.Batteriet er for varmt eller kaldt. La det avkjøles.
Gressklipperen vibrerer ved bruk.	Løse deler.Kniven er skadet. Skift den.Kniven eller bolten har løsnet.
Gressklipperen klipper dårlig.	Kniven er skadet eller sløv. Skift den ut.Oppsamleren er full. Tøm den.Oppsamleren er blokkert.Feil innstilling av klippehøyde. Juster den.
Batteriet kan ikke lades.	Batteriet er skadet og må skiftes.Batteriets kontaktflater eller laderens kontakt er skitten.Kontroller og rengjør.Kontroller at laderens støpsel er riktig plugget til strømuttaket.
Batteriene blir fort tomme for strøm.	Feil klippehøyde er innstilt. ∅k klippehøyden eller gå saktere.Fuktig gress. La gresset tørke.Tykt gress. ∅k klippehøyden eller gå saktere.Batteriet er utbrukt, sjekk.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder innenfor E∅S-området. For å forebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De vil ta hånd om produktet på en miljømessig tilfredsstillende måte.

Klippehøyde Justerbar til 6 forskjellige høyder (25/35/45/55/65/75 mm)

Beskyttelsesklasse III

Lydnivå LpA = 79,6 dB(A), K = 3 dB(A)

Lydnivå LwA = 90,5 dB(A), K = 1,82 dB(A)

Lydnivå garantert 92 dB (A)

Vibrasjonsverdi 0,68 m/s², K = 1,5 m/s²

Hjul Plast

Deksel Stål

Oppsamler 40 |

Vekt 16,5 kg

Batteri

Spenning 36 V

Kapasitet 2,5 Ah

Ladetid 1 time

Lader

Strømspenning 220–230 V, 50–60 Hz

Utspenning 36 V DC

Utgående strømstyrke 3,6 A

Vekt 750 g

Vibrasjon

• Måling av vibrasjonsnivå (vektorsum i tre ledd) og lydverdier som oppgis i denne bruksanvisningen er utført i henhold til målemetode som er standardisert i EN 50636-2-91. Disse verdiene kan brukes til sammenlikning av forskjellige typer elektriske håndverktøy.
• Målemetoden kan også benyttes til foreløpige målinger av vibrasjonsbelastningen.
• Vibrasjonsnivået som er oppgitt gjelder når det elektriske håndverktøyet brukes som beskrevet i bruksanvisningen. Hvis verktøyet skal brukes til andre formål og med annet tilbehør eller ikke er tilstrekkelig vedlikeholdt kan vibrasjonsnivået øke betraktelig.
• For å få en grundig vurdering av vibrasjonsbelastningen bør man også ta i betraktning den tiden håndverktøyet er frakoblet eller er i gang uten å bli brukt. Dette reduserer vibrasjonsbelastningen betydelig for den totale arbeidsperioden. Når man skal vurdere sikkerhetstiltak mot vibrasjonenes påvirkning på operatøren bør det tas hensyn til alle typer bruk av håndverktøyet.

Ruohonleikkuri Cocraft Pro 36 V

Tuotenro 31-5098 Malli ALR-2R3-380-S
