Typ	Akku-Rasenmäher
Modell	PRO Edition V40
Marke	Cocraft
Energiequelle	40V-Lithium-Ionen-Akku
Schnittbreite	40 cm
Schnitthöhenverstellung	6 Positionen, 20-70 mm
Fassungsvermögen Grasfangkorb	50 L
Mulchfunktion	Ja, inklusive
Seitenauswurf	Ja, optional
Gewicht	18 kg
Abmessungen (L x B x H)	140 x 48 x 105 cm
Griffart	Klappbar, ergonomisch mit weicher Griffauflage
Motortyp	Bürstenlos, hohes Drehmoment
Füllstandsanzeige Grasfangkorb	Ja, optisch und akustisch
Sicherheitsmerkmale	Messerbremse, Zweihandschaltung, Überlastschutz
Wartung	Regelmäßiges Messerschärfen, Akkupflege, Reinigung
Verfügbarkeit von Ersatzteilen	Messer, Akku, Räder, Grasfangkorb
Empfohlene Grashöhe	Max. 15 cm für besten Schnitt

Häufig gestellte Fragen - PRO Edition V40 Cocraft

Welchen Akkutyp verwendet der Cocraft PRO Edition V40?

Der PRO Edition V40 verwendet ein 40V-Lithium-Ionen-Akkusystem. Verwenden Sie für optimale Leistung einen Cocraft 40V-Akku (separat erhältlich, falls nicht im Lieferumfang enthalten).

Wie stelle ich die Schnitthöhe ein?

Die Schnitthöhe wird mit einem Hebel an jedem Rad eingestellt. Es gibt 6 Positionen von 20 mm bis 70 mm. Stellen Sie alle vier Räder auf die gleiche Höhe für einen gleichmäßigen Schnitt.

Kann ich mit diesem Mäher mulchen?

Ja, der Mäher enthält einen Mulchkeil, der Grasschnitt fein häckselt und als natürlichen Dünger auf den Rasen zurückbringt.

Welcher Wartungsplan wird empfohlen?

Nach jedem Gebrauch: Unterseite und Grasfangkorb reinigen. Schärfen Sie das Messer alle 25 Betriebsstunden oder nach Bedarf. Lagern Sie den Akku mit 40-60% Ladung an einem kühlen Ort.

Wie lange hält der Akku?

Mit voller Ladung und einem Standard-40V/4Ah-Akku können Sie unter normalen Bedingungen bis zu 40 Minuten mähen. Größere Akkus bieten eine längere Laufzeit.

Ist der Mäher sicher auf Hängen zu verwenden?

Der Mäher ist für mäßige Hänge bis zu 15 Grad ausgelegt. Für steilere Hänge verwenden Sie ein anderes Gerät. Gehen Sie immer quer zum Hang, nicht bergauf oder bergab.

Welche Ersatzteile sind verfügbar?

Übliche Ersatzteile sind Messer, Räder, Grasfangkorb, Akku und Griffkomponenten. Kontaktieren Sie den Cocraft-Support oder autorisierte Händler.

Wie reinige ich den Mäher?

Trennen Sie den Akku. Kippen Sie den Mäher und entfernen Sie mit einer Bürste oder einem Wasserschlauch Grasreste vom Messerbereich und Unterschale. Keinen Hochdruckreiniger verwenden.

Welche Garantie hat die PRO Edition V40?

Cocraft bietet normalerweise eine 2-jährige Garantie auf den Mäher und den Akku. Registrieren Sie Ihr Produkt online, um den Schutz zu aktivieren.

Wo kann ich die Bedienungsanleitung herunterladen?

Die Anleitung ist kostenlos auf notice-facile.com im PDF-Format verfügbar. Besuchen Sie auch die offizielle Website von Cocraft für zusätzliche Unterstützung.

BEDIENUNGSANLEITUNG PRO Edition V40 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Cocraft PRO 36 V Lawnmower

Art.no 31-5098 Model ALR-2R3-380-S

Kapslingsklasse IPX1

Rasenmäher Cocraft PRO 36 V

Art.Nr. 31-5098 Modell ALR-2R3-380-S

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise Symbole am Rasenmäher

Warnung.

Die Bedienungsanleitung lesen.

Gegenstände, die vom Rasentrimmer weggeschleudert werden, können Verletzungen oder Sachschäden verursachen.

Andere Personen in einem sicheren Abstand vom Arbeitsbereich halten.

Vorsicht vor rotierenden Klingen. Hände und Füße fernhalten.

Vor Reinigung und Wartung oder wenn das Gerät unbeaufsichtigt ist immer den Rasenmäher abschalten und den Sicherheitsschlüssel ziehen

Das Gerät nicht bei Regen benutzen oder im Regen stehen lassen.

Vor dem Anfassen des Messers immer erst sicherstellen, dass das Messer komplett zum Stillstand gekommen ist. Das Messer kann sich auch nach abgeschaltetem Motor immer noch weiter drehen und Schäden verursachen.

Warnung: Gefahr für Schäden aufgrund von Stromschlägen!

An Abhängen immer einen guten Halt sicherstellen.

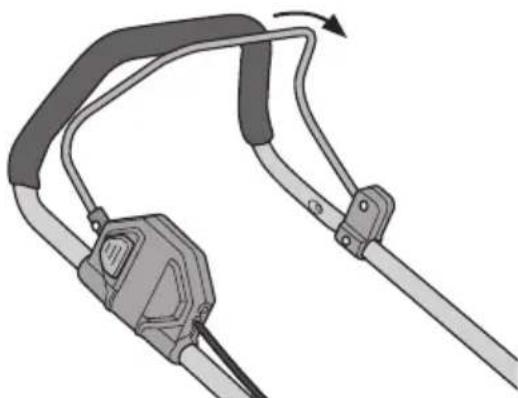

Den Sicherheitsbügel loslassen, um den Rasenmäher anzuhalten.

Warnung: Hände und Füße fernhalten.

Garantierter Schallleistungspegel.

Schnittdurchmesser.

Symbole am Akku

Niemals den Akku im Haushaltsmüll, einem Feuer oder in Gewässern entsorgen.

Ladestandsanzeige.

Den Akku von starkem, lang anhaltendem Sonnenlicht fernhalten und nicht auf Heizkörpern ablegen (max. Temp. 45°C).

Einen defekten Akku an einer Sammelstelle abgeben, sodass er auf eine umweltfreundliche Weise recycelt werden kann.

Vor dem Aufladen des Akkus die Bedienungsanleitung sorgfältig durchlesen.

Das Ladegerät vor Regen oder Feuchtigkeit schützen.

Symbole am Ladegerät

Warnung.

Die Bedienungsanleitung lesen.

Das Ladegerät nur im Innenbereich in trockenen Räumen benutzen.

Produkt der Schutzklasse II

Ladestandsanzeige.

Symbolerklärung am Grasfangkorb

Füllstandsindikator hochgeklappt: Der Grasfangkorb ist leer.

Füllstandsindikator heruntergeklappt: Der Grasfangkorb ist voll.

Symbolerklärung in der Bedienungsanleitung

Warnung: Gefahrenhinweis für ernste Personen- oder Sachschäden und/oder Sachschäden am Produkt und anderem bei Nichtbeachtung der schriftlichen Anweisungen.

Wichtig: Gefahrenhinweis für lindrige Personen- und/oder Sachschäden bei Nichtbeachtung der schriftlichen Anweisungen.

Hinweis: Weist auf wichtige Information oder Tips zur Handhabung des Produkts hin.

Den Sicherheitsschlüssel abnehmen!

Sicherheitshinweise

• Die gesamte Bedienungsanleitung gründlich durchlesen und die korrekte Bedienung des Gerätes einlernen.
• Das Gerät nicht von Kindern oder von Personen, die sich nicht mit der Bedienungsanleitung vertraut gemacht haben, benutzen lassen. Unbedingt die örtlichen Bestimmungen zu evtl. Altersgrenzen für die Benutzung beachten.
• Kein Kinderspielzeug. Reinigung und Wartung darf von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt werden.
• Das Gerät nie in der Nähe von anderen Menschen benutzen und bei Kindern und Tieren besonders vorsichtig sein.
• Der Benutzer ist stets für Unfälle und Schäden, die andere Menschen oder deren Eigentum betreffen, verantwortlich.
• Beim Rasenmähen stets ordentliche Schuhe/Stiefel und lange Hosen tragen. Den Rasenmäher niemals barfuß oder mit Sandalen betreiben. Lockere Kleidung vermeiden, die sich in den rotierenden Teilen des Rasenmähers verfangen könnte.
• Sicherstellen, dass sich auf der zu mähenden Rasenfläche weder lose Gegenstände noch Fremdgegenstände befinden. Vor dem Rasenmähen immer Steine, Zweige, Stahldraht usw. vom Rasen entfernen.
• Vor dem Beginn der Arbeit sicherstellen, dass weder Messer noch Messerschrauben abgenutzt oder beschädigt sind. Verschlissene oder beschädigte Teile paarweise austauschen, um ein Ungleichgewicht zu vermeiden. Beschädigte oder unlesbare Typenschilder immer austauschen.
• Das Gerät nur bei Tageslicht oder guter Beleuchtung benutzen.
• Kein feuchtes Gras mähen.
• Den Rasenmäher im Schritttempo, nicht im Lauftempo, führen.
• Immer längs mit dem Hang mähen, nie von oben oder von unten.
• Beim Wechsel der Richtung an Hängen immer sehr vorsichtig sein.
• Besonders vorsichtig vorgehen, wenn beim Rasenmähen rückwärts gelaufen bzw. das Gerät auf den Körper zubewegt wird.
• Das Gerät ausschalten, wenn Stellen ohne Gras überquert werden müssen.
• Das Gerät nie benutzen, wenn die Schutzabdeckungen, Schilde oder Sicherheitsvorrichtungen wie z. B. der Grasfangkorb defekt sind oder fehlen.
• Vorsichtig vorgehen und beim Starten des Gerätes immer die Anweisungen befolgen. Sicherstellen, dass sich die Füße weit genug weg von den Messern befinden.
• Das Gerät beim Starten nicht so neigen, dass eines oder mehrere Räder vom Boden gehoben werden, außer wenn es absolut notwendig ist, um starten zu können (z. B. beim Mähen von hohem Gras). In diesem Fall sollte das Gerät nicht weiter als nötig angekippt werden und immer mit der vom Körper abgewandten Seite nach oben.
• Niemals das Gerät starten und dabei vor dem Auswurf stehen.
• Hände und Füße immer von drehenden Teilen fernhalten. Immer vom Auswurf fernhalten.
• Das Gerät niemals mit laufendem Motor anheben oder tragen.

- In den folgenden Situationen den Motor stoppen, den Sicherheitsschlüssel abziehen und warten, bis alle sich drehenden Teile zum Stillstand gekommen sind:

• Wenn der Rasenmäher unbeaufsichtigt stehen gelassen wird.
• Wenn der Auswurf blockiert ist und gereinigt werden muss.
• Wenn Inspektion, Reinigung, Service oder Reparaturen ausgeführt werden.

• Wenn ein Fremdkörper getroffen wurde und/oder das Gerät anfängt, zu vibrieren. Das Gerät sorgfältig in Hinsicht auf Schäden inspizieren und bei Bedarf reparieren, bevor es gestartet wird.

• Sicherstellen, dass alle Schrauben und Muttern fest sitzen, sodass das Gerät auf sichere Weise benutzt werden kann.

• Das Grasfangkorb regelmäßig überprüfen, um Verschleiß und eventuelle Schäden rechtzeitig zu entdecken.
• Hat der Rasenmäher mehrere Messer, vorsichtig sein, wenn eines davon manuell angedreht wird, dadurch können sich auch die anderen in Bewegung setzen.
• Beim Einstellen und Warten vorsichtig vorgehen, damit die Finger nicht zwischen Messer und anderen Teilen des Rasenmähers stecken bleiben.
• Das Gerät gründlich abkühlen lassen, bevor es zur Aufbewahrung weggestellt wird.
• Bei Servicearbeiten, Wartung und Reparaturen daran denken, dass die Messer auch bei ausgeschaltetem Motor gedreht werden können.
• Aus Sicherheitsgründen verschlissene und beschädigte Teile austauschen. Nur Original-Ersatzteile und Original-Zubehör benutzen.

Sicherheitshinweise für Akkus und Ladegeräte

• Beim Einlegen des Akkus vorsichtig sein, damit das Gerät nicht unabsichtlich startet. Vor dem Einlegen des Akkus sicherstellen, dass der Sicherheitsschlüssel gezogen ist. Den Akku ausschließlich im Innenbereich in trockenen Räumen aufladen.
• Nur das mitgelieferte oder vom Hersteller empfohlene Ladegeräte verwenden. Akku-Ladegeräte sind für eine bestimmte Sorte von Akkus konzipiert. Die Benutzung eines Ladegeräts für eine andere Akkusorte beinhaltet das Risiko für Verletzungen, Feuer oder Explosion.
• Nur den mitgelieferten oder vom Hersteller empfohlenen Akku verwenden. Die Benutzung anderer Akkusorten kann zu Personenschäden und Bränden führen.
• Sicherstellen, dass das Ladegerät sauber ist und dass deren Lüftungsöffnungen nicht blockiert sind.
• Sicherstellen, dass das Ladegerät, dessen Kabel und Stecker nicht beschädigt sind. Das Ladegerät nicht betreiben, wenn es auf irgendeine Weise beschädigt ist.

• Den Akku bei Nichtbenutzung von Büroklammern, Münzen, Schlüsseln, Schrauben oder anderen kleinen Metallgegenständen fernhalten, die einen Kurzschluss verursachen können. Ein Kurzschluss der Batterie kann zu einem Brand oder einer Explosion führen.

• Niemals versuchen, das Ladegerät eigenhändig zu reparieren. Alle Reparaturen nur von qualifizierten Servicetechnikern mit Original-Ersatzteilen durchführen lassen. Bei beschädigtem Ladegerät besteht Stromschlaggefahr.

• Das Ladegerät oder Akkus nie in Räumen benutzen, in denen leicht entzündbare Gase oder Stoffe aufbewahrt oder benutzt werden. Das Ladegerät wird während des Ladevorgangs warm und kann eine erhöhte Brandgefahr darstellen.
• Den Akku nicht auseinander nehmen. Kurzschlussgefahr.
• Den Akku vor Hitze und direkter Sonneneinstrahlung schützen und nicht ins Feuer werfen. Explosionsgefahr.
• Ist der Akku beschädigt oder wird er fehlerhaft gehandhabt, kann Gas austreten. Immer eine gute Belüftung sicherstellen, das Gas reizt die Luftwege.
• Den Akku niemals Regen oder Feuchtigkeit aussetzen. Stromschlaggefahr.
• Der Akku wird bei längerer Benutzung warm, vor dem Laden daher erst abkühlen lassen.
• Niemals versuchen, den Akku zu öffnen.
• Den Akku nie direkter Sonneneinstrahlung oder Temperaturen über 45 °C aussetzen.
• Den Akku ausschließlich bei Temperaturen zwischen 4 °C und 40 °C laden.
• Den Akku niemals Wasser aussetzen.
• Ladegerät und Akkus außer Reichweite von Kindern aufbewahren.
• Akkus stets so transportieren, dass sie nicht in Kontakt miteinander kommen können und niemals in einem Metallbehälter.
• Bei längerer Nichtbenutzung den Akku vollständig laden.
• Den Akku im Temperaturbereich 0–45 °C aufbewahren. Den Akku z. B. nicht in einem sonnenaufgewärmten Auto aufbewahren.
• Bei Beschädigung des Akkus kann dieser Flüssigkeit verlieren. Jeglichen Kontakt mit dieser Flüssigkeit vermeiden. Gründlich mit Wasser abspülen, wenn die Flüssigkeit in Kontakt mit der Haut gekommen ist. Bei Augenkontakt mit der Flüssigkeit sofort einen Arzt aufsuchen. Die austretende Batteriesäure kann Hautreizungen oder Verbrennungen verursachen.
• Der Akku kann nur mit einem Ladegerät, das dem Standard EN 60335–2-29 entspricht, geladen werden.

Produktbeschreibung

1. Auffangbehälter
2. Kabelhalterung
3. Schnellkupplung zum Aus-/Einklappen des oberen Griffs.

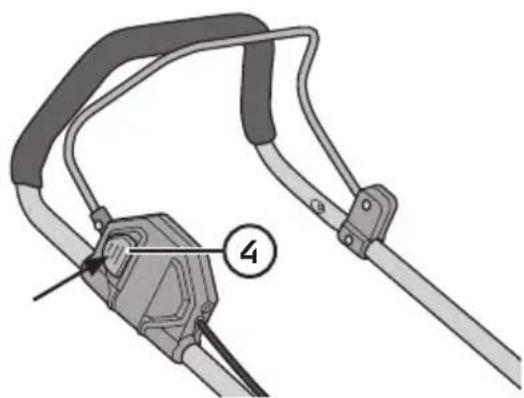

4. Startsperre
5. Oberer Griff
6. Sicherheitsbügel
7. Stromkabel
8. Auswurfluke
9. Gebläseöffnung
10. Deckel für das Akkufach sowie den Sicherheitsschlüssel
11. Tragegriff
12. Vorderräder
13. Motor
14. Abdeckung
15. Hebel zur Einstellung der Schnitthöhe
16. Hinterräder
17. Drehriegel für den Griff
18. Unterer Griff

1. Schraube Messerhalterung
2. Messer

1. Akku (ein Akku liegt bei, extra Akku separat erhältlich)
2. Sperre
3. Ladestatus
4. Ladegerät
5. Indikatorlampe für den laufenden Ladevorgang
6. Indikatorlampe für den Netzanschluss und den vollständig geladenen Akku
7. Sicherheitsschlüssel
8. Akkufach × 2

Montage Der Griff

1. Die beiden Enden des unteren Griffs (18) in die Halterungen (A) am Hinterteil des Gerätes einpassen. Sicherstellen, dass der Zapfen der Halterung (B) in das runde Loch ganz unten am Griffende passt.
2. Die Schraube (C) von der Innenseite aus in das viereckige Loch (D) stecken und den Drehriegel (17) von außen aufschrauben.

Wichtig

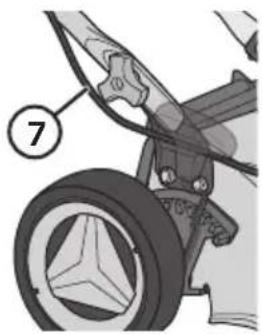

Sicherstellen, dass das Stromkabel (7) an der Außenseite des unteren Griffs liegt.

1. Das untere Ende des oberen Griffs an den Bogen des unteren Griffs einpassen. Dies geht leichter, wenn die Enden leicht auseinander gedrückt werden.

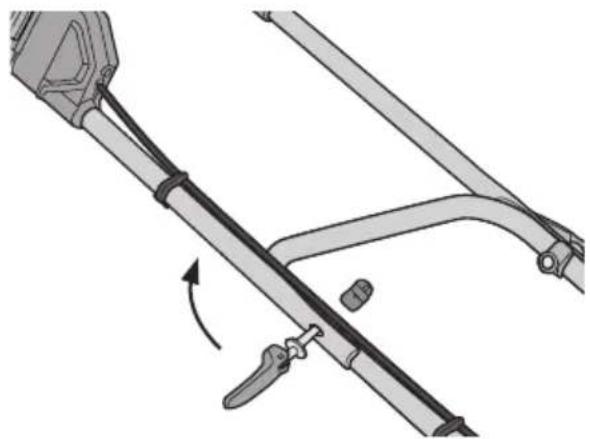

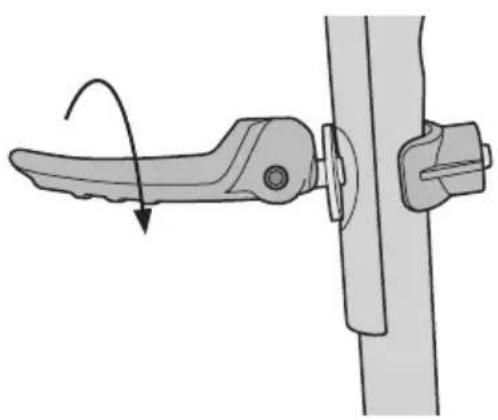

1. Die Achse des Schnellspanners (3) in das Loch an der Außenseite des Griffs drücken und in die Mutter schrauben. Hinweis: Die Mutter so wenden, dass die gewölbte Kunststoffhülle am Rohr anliegt.

Wichtig

Das Stromkabel und der Regler müssen auf der rechten Seite des Rasenmähers sitzen.

1. Den Hebel des Schnellspanners einige Umdrehungen einschrauben und den Schnellspanner probeweise zusammenklemmen. Die Einstellung ist richtig, wenn der Hebel auf halbem Weg zum Rohr die Unterlegscheibe berührt.

- Kann der Schnellspanner nicht zusammengeklemmt werden, muss der Hebel etwas heraus geschraubt werden.

- Bietet der Schnellspanner keinen Widerstand und sitzt der Hebel lose an der Unterlegscheibe, muss der Hebel weiter hinein geschraubt werden.

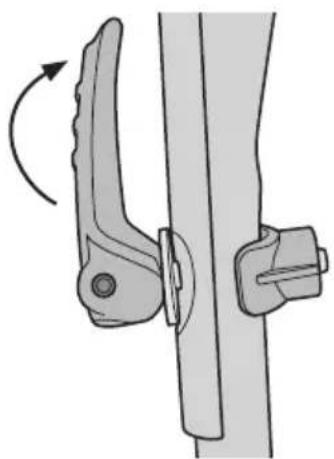

1. Den Hebel fest an das Rohr pressen.

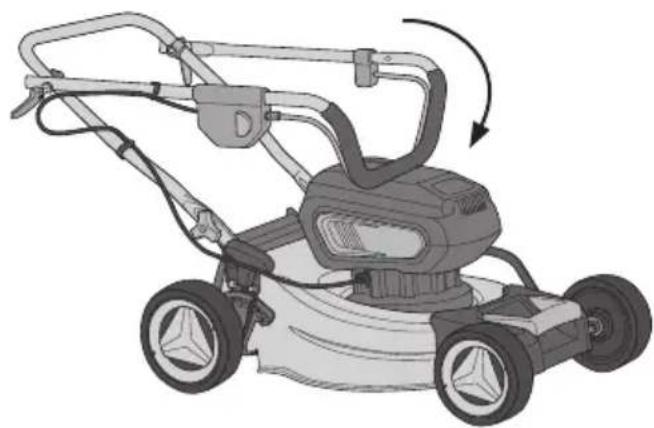

1. Die Schnellspanner öffnen und den oberen Griff nach vorne klappen, damit der Rasenmäher bei der Aufbewahrung weniger Platz weg nimmt.

Akku

Den Akku einlegen und entnehmen

1. Den Deckel (10) öffnen.

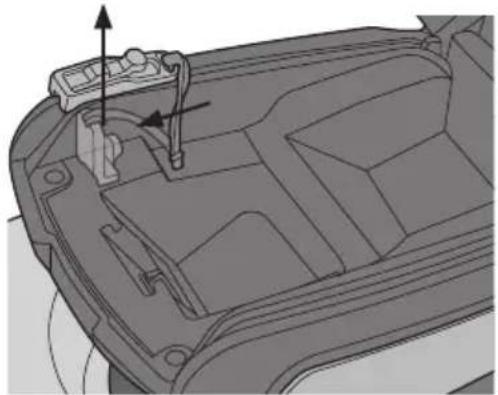

1. Die Sperre am Sicherheits- schlüssel (27) eindrücken und den Sicherheitsschlüssel entnehmen.

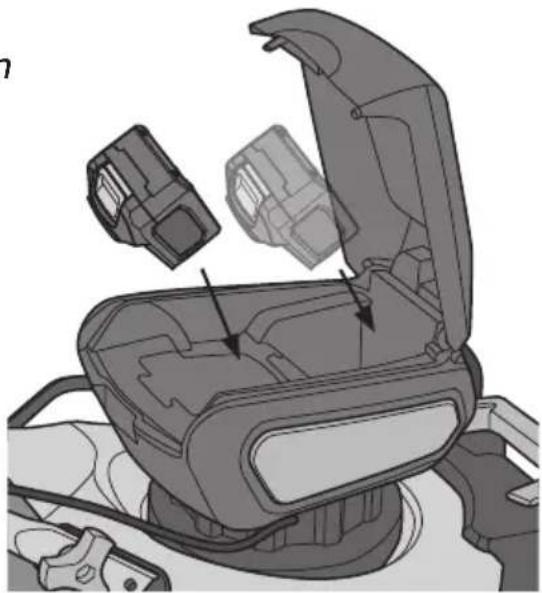

1. Den Akku (21) so weit wie möglich in die Akkuhalterung (28) drücken. Zuerst ist ein erstes Klicken zu hören (in der Arretierung) und dann ein weiteres Klicken, wenn der Akku ordentlich festsitzt.

Information: Es ist möglich, zwei Akkus gleichzeitig zu benutzen (extra Akku separat erhältlich). Der Vorteil dabei ist die längere Betriebsdauer.

1. Die Sperre am Akku eindrücken und den Akku nach oben ziehen, um ihn zu entnehmen.

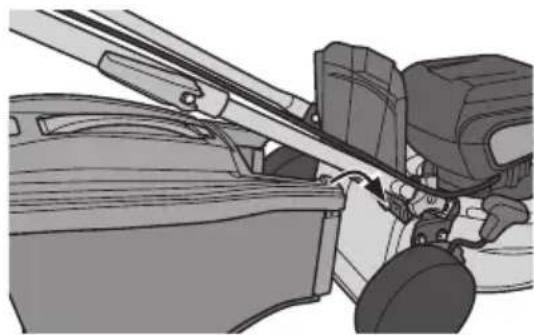

Grasfangkorb

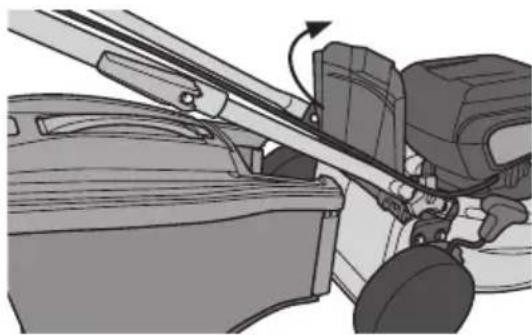

1. Die Auswurfluke (8) nach oben klappen und in dieser Position halten.

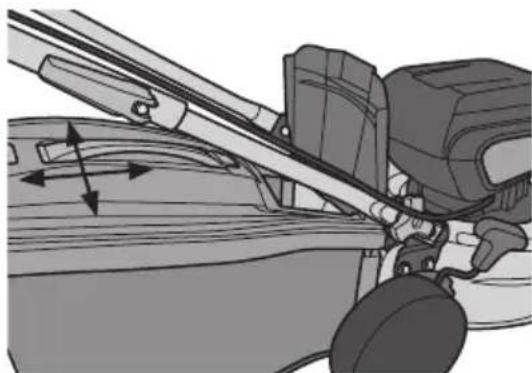

1. Die Aussparungen in der oberen Ecke des Grasfangkorbs (1) an die Greifbacken am Sockel des Auswurfdeckels einpassen.

1. Den Grasfangkorb festhaken und sicherstellen, dass er ordentlich festsitzt.

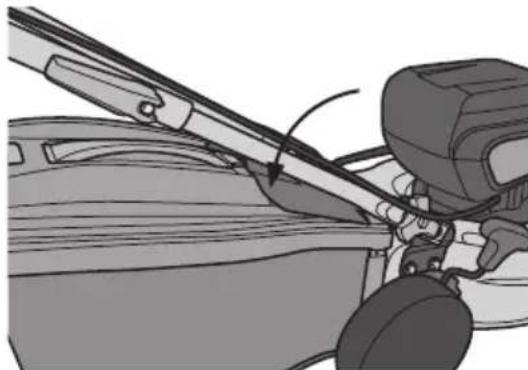

1. Die Auswurfluke nach unten klappen.

Die Schnitthöhe einstellen

Achtung

Vor dem ändern der Schnitthöhe immer den Rasenmäher abschalten und warten bis das Messer zum Stillstand gekommen ist.

Information

• Die Schnitthöhe stets an die Höhe des Rasens anpassen. Immer mit der höchsten Schnitthöhe anfangen und dann je nach Bedarf senken.
• Beim ersten Mähvorgang nach längerer Zeit sollte der Rasenmäher immer auf die höchste Höheneinstellung gestellt werden. Danach kann die Schnitthöhe je nach Bedarf eingestellt werden. Bitte beachten, dass eine kürzere Schnitthöhe die Laufzeit des Akkus beeinträchtigt.

Die Schnitthöhe kann in 6 Höhen eingestellt werden:

1. 25 mm

2. 55 mm

3. 35 ~mm

4. 65 mm

5. 45 mm

6. 75 mm

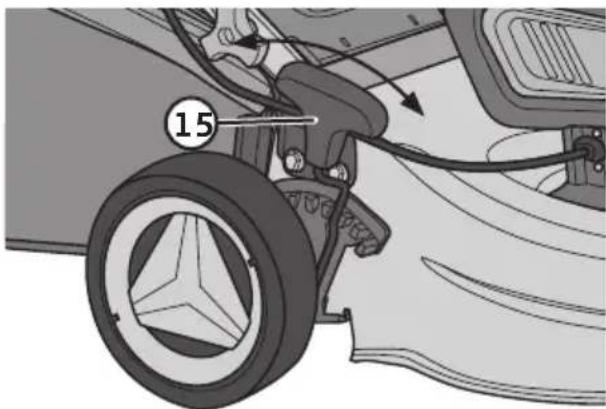

7. Den Hebel (15) weg von der Abdeckung zum eigenen Körper hin ziehen und den Hebel

- nach links/hinten führen, um die Schnitthöhe anzuheben oder - nach rechts/vorne führen, um die Schnitthöhe zu senken.

1. Den Hebel in gewünschter Position loslassen und sicherstellen, dass er fest in der Nut sitzt.

Bedienung

Wichtig

Das Gerät ist für private Rasenflächen in Eigenheimgärten konstruiert. Ein zweckentfremdeter Einsatz erhöht das Risiko für Personen- und Sachschäden.

Akku

Laden des Akkus

Temperaturintervall zum Laden und für die Aufbewahrung des Akkus: 0–40 °C.

1. Den Stecker des Ladegeräts (24) an eine Steckdose anschließen, die Indikatorlampe (26) blinkt grün.

2. Den Akku in das Ladegerät setzen und ordentlich einrasten lassen.

3. Die Indikatorlampe (25) leuchtet während des Ladevorgangs rot.

4. Die Indikatorlampe (25) erlischt und die Indikatorlampe (26) beginnt grün zu leuchten wenn der Akku vollständig geladen ist.

5. Die Sperren(22) am Akku eindrücken und ihn aus dem Ladegerät ziehen, wenn er vollständig geladen ist.

6. Bei Nichtbenutzung stets den Netzstecker ziehen.

Anzeige des Akkuladestands

Den roten Knopf am Akku eindrücken, um den Akkustand zu überprüfen. Wenn alle grünen Indikatorlampen aufleuchten, ist der Akku vollständig geladen. Wenn nur eine grüne Indikatorlampe aufleuchtet, ist der Akku entladen und muss geladen werden, bevor das akkubetriebene Werkzeug benutzt werden kann.

Hinweis:

• Der Lithium-Ionen-Akku hat einen integrierten, elektronischen Entladungsschutz, der verhindert, dass der Akku komplett entladen wird. Dies bedeutet, dass er nicht an Leistung verliert, sondern dass die Versorgung erst dann von der Elektronik unterbrochen wird, wenn der Akku geladen werden muss. Das Werkzeug bleibt dann unmittelbar stehen. Wenn dies eintritt, nicht versuchen weiterzuarbeiten, sondern den Akku laden, damit er nicht beschädigt wird.
• Der Akku ist zudem mit einem integrierten, elektronischen Überlastschutz ausgestattet. Wenn das Werkzeug zu stark beansprucht wird, löst die Elektronik aus und das Werkzeug bleibt stehen. In diesem Fall den Startschalter loslassen und einige Sekunden warten, bevor das Gerät wieder gestartet werden kann.
• Ein Lithium-Ionen-Akku unterliegt keinem Memory-Effekt, d. h. der Akku kann unabhängig vom Ladestatus geladen werden, ohne Schaden zu nehmen.
  • Die beiden ersten Male den Akku mindestens 6 Stunden laden.
• Bei längerer Lagerung den Akku mindestens alle 6 Monate laden.

Start und Stopp

Achtung

• Der Rasenmäher darf nur angelassen werden, wenn sich Hände und Füße in einem sicheren Abstand zum Messer befinden.

• Das rotierende Messer dreht sich nach dem Abschalten immer noch eine Weile lang weiter. Immer den Motor/das Messer vollständig zum Stillstand kommen lassen bevor der Rasenmäher erneut angelassen wird.

• Den Akku einsetzen.

• Den Sicherheitsschlüssel einstecken.

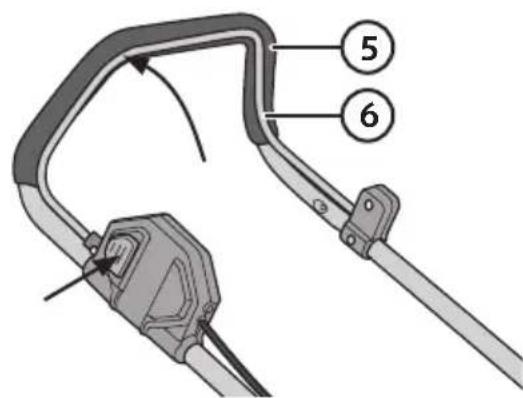

1. Die Startsperre (4) eindrücken und gedrückt halten.

1. Den Sicherheitsgriff (6) komplett bis zum oberen Griff (5) ziehen.

1. Die Startsperre loslassen und den Sicherheitsgriff mit beiden Händen festhalten, während gemäht wird.

1. Den Sicherheitsgriff loslassen, um das Gerät auszuschalten.

2. Den Sicherheitsschlüssel entnehmen.

Pflege und Wartung

Achtung

• Immer Original-Ersatzteile benutzen. Andere Teile können das Risiko für Schäden vergrößern, auch wenn sie passen.
• Vor Pflege und Wartung sicherstellen, dass der Sicherheitsschlüssel gezogen und der Akku entnommen ist.

Reinigung

• Nach jeder Benutzung den Rasenmäher mit einer Bürste oder einem leicht feuchten Lappen reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Lösungsmittel.
• Das Gerät niemals mit Wasser abwaschen, da die elektrische Ausstattung dabei kaputt gehen kann.

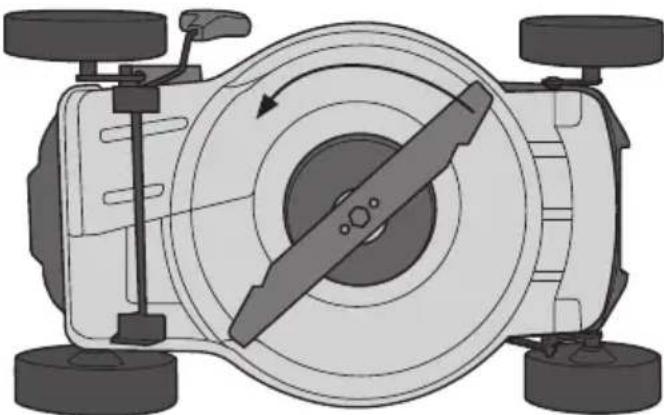

Messerwechsel

Achtung

Immer Arbeitshandschuhe benutzen, um das Messer anzufassen, Gefahr von Schnittverletzungen.

1. Den Rasenmäher auf die eine Seite legen und das Messer (20) untersuchen. Wenn das Messer abgenutzt oder beschädigt ist, muss es ausgetauscht werden.

2. Das Messer festhalten und die Schraube (19) mithilfe eines 16 mm Ring-Maulschlüssels oder einem Steckschlüssel (separat erhältlich) lösen.

3. Das Messer von der Messerhalterung nehmen. Bei Bedarf den Bereich um die Halterung reinigen.

4. Das neue Messer auf die Halterung setzen, sicherstellen, dass es richtig herum sitzt und dann die Schraube anziehen.

Bei längerer Aufbewahrung, z. B. über den Winter, sind vorher folgende Schritte durchzuführen:

• Den gesamten Rasenmäher ordentlich reinigen.
• Den gesamten Rasenmäher inspizieren um eventuelle Schäden zu entdecken.
• Den Rasenmäher an einem kühlen und trockenen Ort aufbewahren.
  • Den Akku aufladen.

Fehlersuche

Die hier beschriebenen Fehler können im Normalfall direkt durch den Benutzer behoben werden. Bei Unsicherheit den Kundenservice kontaktieren.

Fehler Lösung
Der Motor startet nicht.	Überprüfen, ob der Sicherheitsschlüssel korrekt einge- steckt wurde.Überprüfen, ob der Akku fehlt/falsch eingesetzt wurde.Bedienungsfehler beim Starten: Erst die Startsperre gedrückt halten und dann den Gashebel ziehen.
Der Motor bleibt plötzlich stehen.	Der Überlastschutz hat ausgelöst. Den Motor abkühlen lassen.Die Schnitthöhe erhöhen.Der Akku ist zu warm oder zu kalt. Den Akku an die Umgebungstemperatur anpassen lassen.
Der Rasenmäher vibriert während der Benutzung.	Überprüfen, ob Teile lose sind.Das Messer ist beschädigt und muss ausgetauscht werden.Überprüfen, ob das Messer oder dessen Schraube fest sitzen.
Der Rasenmäher mäht schlecht.	Das Messer ist abgenutzt oder beschädigt und muss ausgetauscht werden.Der Auffangbehälter ist voll und muss entleert werden.Überprüfen, ob der Auffangbehälter blockiert ist.Eine falsche Schnitthöhe ist eingestellt und muss geändert werden.
Der Akku kann nicht geladen werden.	Der Akku ist defekt und muss ausgetauscht werden.Die Kontaktflächen von Akku oder Ladegerät sind verschmutzt. Bei Bedarf den Schmutz entfernen.Überprüfen, ob der Stecker des Ladegerätes richtig in der Steckdose steckt.
Der Akku entleert sich zu schnell.	Eine falsche Schnitthöhe ist eingestellt. Schnitthöhe erhöhen oder langsamer mähen.Nasser Rasen. Den Rasen erst trocknen lassen.Dichter Rasen. Schnitthöhe erhöhen oder langsamer mähen.Überprüfen, ob der richtige Akku eingesetzt wurde.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Drehzahl 2800–3100 /min

Motor Bürstenlos

Schnittbreite 38 cm

Schnitthöhe Verstellbar in 6 Schritten (25/35/45/55/65/75 mm)

Schutzklasse III

Schutzart IPX1

Schalldruckpegel Lpa = 79,6 dB(A), K = 3 dB(A)

Schallleistungspegel Lwa = 90,5 dB(A), K = 1,82 dB(A)

Garantierter Schallpegel 92 dB(A)

Schwingungsemissionswert 0,68 m/s², K = 1,5 m/s²

Räder Kunststoff

Abdeckung Stahl

Grasfangkorb 40 l

Gewicht 16,5 kg

Akku

Spannung 36 V

Kapazität 2,5 Ah

Ladedauer 1 Std.

Ladegerät

Betriebsspannung 220–230 V, 50–60 Hz

Sekundärspannung 36 V DC

Ausgangsstromstärke 3,6 A

Gewicht 750 g

Vibrationen

• Die in der Bedienungsanleitung angegebene Messung des Schwingungsemissionswertes (Vektorsumme in drei Schritten) und der Lichtwerte wurde gemäß einer nach EN 50636-2-91 standardisierten Messmethode durchgeführt und kann im Vergleich von verschiedenen Elektrohandwerkzeugen verwendet werden.
  • Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
• Der angegebene Schwingungsemissionswert gilt, wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird.

Wird das Elektrowerkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.

- Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder eingeschaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich.

Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Konformitätserklärung

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

V40 LAWN MOVER

Cocraft Pro 31-5098

ALR-2R3-380-S

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
