Produkttyp	Akku-Rasentrimmer (Rasenmäher)
Modell	PRO Edition GA36-B
Stromversorgung	36 V Li-Ionen-Akku (abnehmbar)
Akkukapazität	2,5 Ah
Ladezeit	1 Stunde
Ladegerät-Eingang	230 V AC, 50/60 Hz
Ladegerät-Ausgang	36 V DC, 3,6 A
Leerlaufdrehzahl	7200 U/min
Schnittdurchmesser	300 mm
Fadendurchmesser	1,6 mm
Gewicht (inkl. Akku)	3,4 kg
Schalldruckpegel (LpA)	80 dB(A), K=3 dB(A)
Schallleistungspegel (LwA)	96 dB(A), K=3 dB(A)
Vibrationspegel	1,61 m/s², K=1,5 m/s²
Verstellbarer Schaft	Teleskopierbar mit Feststellknopf
Griff	Vorder- und Zusatzgriff, verstellbar
Trimmerkopfwinkel	4 Positionen, plus 90°-Drehung zum Kantenschneiden
Kantenschneidrad	Inklusive, abnehmbar
Pflanzenschutz	Klappbar, zwei Positionen
Sicherheitsfunktionen	Sicherheitssperrknopf, Schutzhaube, automatische Abschaltung
Akkuschutz	Tiefentladungs- und Überlastschutz
Aufbewahrung	Platz für Ersatzspule und -faden

Häufig gestellte Fragen - PRO Edition GA36-B Cocraft

Wie starte ich den Rasentrimmer?

Akku sicher anbringen. Drücken und halten Sie gleichzeitig die Sicherheitssperre am Auslöser (1) und den Ein-/Aus-Schalter (2). Der Trimmer startet. Lassen Sie den Ein-/Aus-Schalter los, um zu stoppen.

Wie schiebe ich mehr Trimmerfaden vor?

Während der Trimmer läuft, den Trimmerkopf auf den Boden tippen, um den Spulenknopf zu drücken. Jeder Tippen gibt 1-2 cm Faden frei. Überschüssiger Faden wird automatisch von der Klinge an der Schutzhaube abgeschnitten.

Wie lange dauert das Laden des Akkus?

Die Ladezeit beträgt etwa 1 Stunde. Die ersten beiden Ladungen sollten mindestens 6 Stunden betragen, um die Akkulebensdauer zu optimieren.

Kann ich den Trimmer bei Nässe verwenden?

Nein. Der Rasentrimmer darf nicht Regen oder Feuchtigkeit ausgesetzt werden. Der Akku und elektrische Teile können beschädigt werden, und die Gefahr eines Stromschlags steigt.

Wie stelle ich den Winkel des Trimmerkopfes ein?

Drücken Sie die Entriegelung (12) und drehen Sie den Trimmerkopf in eine der 4 festen Positionen. Zum Kantenschneiden drücken Sie die Entriegelung (11) und drehen Sie ihn um 90°.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie stets eine Schutzbrille, festes Schuhwerk, lange Hosen und Handschuhe. Halten Sie umstehende Personen mindestens 5 Meter entfernt.

Wie wechsele ich die Fadenspule?

Akku entfernen. Drücken Sie die Laschen an der Trimmerkopfabdeckung und nehmen Sie sie ab. Entnehmen Sie die alte Spule, achten Sie darauf, die Feder nicht zu verlieren. Setzen Sie eine neue Spule ein, führen Sie die Fadenenden durch die Schlitze und setzen Sie die Abdeckung wieder auf.

Warum startet mein Trimmer nicht?

Mögliche Ursachen: Akku ist entladen (laden Sie ihn), Sicherheitssperre und Auslöser nicht vollständig gedrückt, oder Akku nicht richtig angebracht. Überprüfen Sie alle Verbindungen.

Wie sollte ich den Trimmer lagern?

An einem trockenen Ort außerhalb der Reichweite von Kindern lagern. Akku zur Lagerung entfernen. Laden Sie den Akku bei längerer Lagerung mindestens alle 6 Monate vollständig auf.

Was sind Schnittdurchmesser und Fadentyp?

Der Schnittdurchmesser beträgt 300 mm. Verwenden Sie nur Trimmerfaden mit 1,6 mm Durchmesser. Verwenden Sie niemals metallische Schneidfäden.

BEDIENUNGSANLEITUNG PRO Edition GA36-B Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Art.no Model

31-8730

BLR01-R3-300

Original Bedienungsanleitung

36 V Grass Trimmer

Art.no 31-8730 Model BLR01-R3-300

Främre handtag....25

Skyddskåpa 25

Plantskydd 25

Användning....26

Art.Nr. 31-8730 Modell BLR01-R3-300

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Inhaltsverzeichnis

Sicherheit ....60

Allgemeine Sicherheitshinweise – EN 60745-1 ...... 60

Besondere Sicherheitshinweise für Rasentrimmer ...... 63

Erläuterung der Symbole am Rasentrimmer......64

Tasten und Funktionen......65

Montage 67

Vorderer Griff 67

Schutzhaube 67

Pflanzenschutzbügel 67

Benutzung 68

Laden des Akkus 68

Anzeige des Akkuladestands 68

Start....69

Den Trimmerkopf abwinkeln 69

Kantentrimmen....69

Nylonfaden 70

Pflege und Wartung....71

Fehlersuche ....71

Hinweise zur Entsorgung 71

Technische Daten....72

Rasentrimmer 72

Akku 36 V Li-Ion....72

Akku-Ladegerät.... 72

Sicherheit

Allgemeine Sicherheitshinweise – EN 60745-1

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Achtung: Die komplette Bedienungsanleitung durchlesen. Nichtbeachtung der folgenden Anweisungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen.

DIESE ANLEITUNGEN AUFBEWAHREN.

Die Bezeichnung „Elektrowerkzeug“ im weiteren Textverlauf bezieht sich auf das Netzkabelangeschlossene oder Akku-betriebene Handwerkzeug.

1) Arbeitsumgebung

a) Die Arbeitsumgebung sauber und gut beleuchtet halten. Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Elektrowerkzeuge sind nicht in feuergefährlichen Umgebungen (z.B. leicht entzündbare Flüssigkeiten, Gase oder Staub) zu benutzen. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Während der Benutzung des Elektrowerkzeugs Kinder und Zuschauer auf Abstand halten. Ablenkung kann zu Kontrollverlust führen.

2) Sicherheitshinweise Elektrik

a) Der Netzstecker des Elektrowerkzeugs muss in die Netzsteckdose passen. Niemals den Netzstecker verändern. Niemals einen Adapter zusammen mit geerdeten Elektrowerkzeugen verwenden. Unveränderte Stecker und passende Steckdosen verringern das Risiko von Stromschlägen.
b) Körperkontakt mit geerdeten Gegenständen, z.B. Rohr, Heizung, Ofen oder Kühlschrank, vermeiden. Ist der eigene Körper geerdet, erhöht sich das Risiko für Stromschläge.
c) Elektrowerkzeuge nicht für Regen oder Feuchtigkeit aussetzen. Wasser im Inneren von Elektrowerkzeugen erhöht das Risiko für Stromschläge.
d) Mit dem Netzkabel behutsam umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.
e) Bei der Benutzung von Elektrowerkzeugen im Außenbereich immer ein Verlängerungskabel benutzen, das dafür vorgesehen ist. Die Benutzung eines Verlängerungskabels für den Außenbereich verringert das Risiko von Stromschlägen.
f) Sollte das Elektrowerkzeug trotzdem in feuchter Umgebung benutzt werden, unbedingt eine Fehlerstrom-Schutzeinrichtung vorschalten. Die Benutzung einer Fehlerstromschutzeinrichtung verringert das Risiko von Stromschlägen.

3) Persönliche Sicherheit

a) Bei der Benutzung von Elektrowerkzeugen vorsichtig sein und auf den gesunden Menschenverstand hören. Die Bedienung von Elektrowerkzeugen bei Müdigkeit und/oder Einfluss von Drogen, Alkohol oder Medizin ist untersagt.
Ein kurzer Moment der Unachtsamkeit kann zu schweren Sach- und Personenschäden führen.
b) Persönliche Schutzausrüstung benutzen. Immer einen Augenschutz tragen.
Die Benutzung von persönlicher Schutzausrüstung bei Bedarf, wie Atemschutz, Sicherheitsschuhe, Helm und Gehörschutz, verkleinert das Verletzungsrisiko.
c) Ungewolltes Starten vermeiden. Sicherstellen, dass der Stromschalter in der Position OFF ist bevor der Netzstecker oder Akku angeschlossen wird oder das Elektrowerkzeug gehoben/getragen wird. Das Tragen von Elektrowerkzeugen mit einem Finger auf dem Schalter oder der Anschluss von Elektrowerkzeugen an die Netzspannung, während der Schalter in der Position ON ist, birgt ein erhöhtes Unfallrisiko. Befindet sich der Ein-/Ausschalter in Stellung ON erhöht sich die Unfallgefahr.
d) Vor dem Einschalten des Elektrowerkzeugs alle Servicewerkzeuge/Schlüssel entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil von Elektrowerkzeugen kann zu Personenschäden führen.
e) Stabile und bequeme Arbeitsposition einnehmen. Immer eine gute Balance sicherstellen. Dies sorgt für bessere Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
f) Geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen. Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare können sich in Beweglichen Teilen verfangen.
g) Ist Ausrüstung zum Absaugen und Aufsammeln von Staub zugänglich, sollte diese angeschlossen und benutzt werden. Das Benutzen dieser Ausrüstung minimiert Staub-abhängige Gefahren.

4) Bedienung und Wartung von Elektrowerkzeugen

a) Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Resultat.
b) Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht Ein-/Ausschaltet. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Zum Ändern der Einstellungen, Austausch von Werkzeugteilen und bei Nichtbenutzung stets den Netzstecker ziehen. Diese Vorkehrungsmaßnahme verkleinert das Risiko für einen unabsichtlichen Start.
d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern auf bewahren. Personen, die nicht mit der Bedienung vertraut sind, nicht das Elektrowerkzeug benutzen lassen. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.

e) Elektrowerkzeuge warten. Regelmäßig überprüfen, ob etwas falsch eingestellt ist, ob bewegliche Teile klemmen, etwas kaputt gegangen ist oder etwas anderes die fehlerfreie Funktion behindert. Wenn etwas kaputt ist, muss es vor Inbetriebnahme repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.
f) Werkzeuge sind sauber und scharf zu halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.
g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Bedienung und Wartung von schnurlosen Elektrowerkzeugen

a) Den Akku nur in einem vom Hersteller empfohlenen Ladegerät laden. Ein Akku-Ladegerät für einen bestimmten Akkutyp kann mit einem anderen Akkutyp für Brandgefahr sorgen.
b) Nur kabellose Elektrowerkzeuge mit speziell angepasstem Akkupack verwenden. Die Benutzung anderer Akkupacks beinhaltet ein Risiko für Beschädigungen sowie Brandgefahr.
c) Bei Nichtgebrauch den Akkupack fernhalten von Metallgegenständen wie z.B. Büroklammern, Münzen, Nägeln, Schrauben o. Ä., die einen Kurzschluss an den Kontakten des Akkupacks verursachen können. Ein Kurzschluss der Batteriepole kann zu Brandverletzungen oder Feuer führen.
d) Bei fehlerhafter Handhabung kann der Akkupack Flüssigkeit verlieren, Kontakt mit dieser Flüssigkeit vermeiden. Bei direktem Kontakt mit der Flüssigkeit mit Wasser abspülen. Einen Arzt aufsuchen, wenn Flüssigkeit in die Augen geraten ist. Die aus dem Akkupack austretende Flüssigkeit kann Hautreizungen oder Verbrennungen verursachen.

6) Service

a) Reparaturen sind nur von qualifizierten Servicetechnikern und mit Originalzubehör durchzuführen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Besondere Sicherheitshinweise für Rasentrimmer

- Das Produkt niemals von Kindern benutzen lassen. Das Produkt darf nicht von Kindern und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. mangelnder Erfahrung/mangelndem Wissen benutzt werden. Das Produkt darf nur von Personen benutzt werden, die die Bedienungsanleitung gelesen und verstanden haben. Unbedingt die örtlichen Bestimmungen zu evtl. Altersgrenzen für die Benutzung beachten.

- Kein Kinderspielzeug. Das Gerät stets außerhalb der Reichweite von Kindern aufbewahren.

- Immer kräftige Schuhe und lange Hosen sowie Augenschutz und Handschuhe tragen.

- Personen, die sich in der Nähe aufhalten, in sicherem Abstand zum Rasentrimmer halten.

- Sicherstellen, dass sich keine Kinder oder Haustiere in der Nähe befinden. Steine und andere Gegenstände können weggeschleudert werden. Das Gerät sofort ausschalten, wenn sich Erwachsene, Kinder oder Haustiere auf weniger als 5 Meter nähern.

- Das Gerät nur bei guten Lichtverhältnissen benutzen.

- Wurde das Gerät Stößen oder Schlägen ausgesetzt, auf evtl. Schäden untersuchen und diese vor der erneuten Benutzung reparieren. Das Gerät nicht verwenden, wenn der Trimmerkopf lose sitzt oder beschädigt ist.

• Die Funktionen des Gerätes vor der Benutzung immer kontrollieren.

- Das Gerät nie ohne montierten Schutz verwenden. Das Gerät niemals mit beschädigter Sicherheitsvorrichtung verwenden.

- Vor dem Betrieb den Rasen auf Steine, Kabel, Seile oder andere Fremdkörper absuchen.

- Den Rasentrimmer immer stabil halten. Das Gerät immer an beiden Griffen festhalten.

- Nie Schneidwerkzeug aus Metall montieren.

• Die Kühllufteinlasse am Motor stets freihalten. Gras und Laub entfernen.

- Der Schneidfaden dreht sich auch nach dem Abschalten des Motors noch einen Moment weiter. Mit Wartungsarbeiten warten, bis er komplett stehen geblieben ist.

- Das Gerät keinem Regen oder hoher Luftfeuchtigkeit aussetzen.

- Sicherstellen, dass die Funktion aller Schalter und Einstellungen vor dem Betrieb bekannt und verständlich sind.

- Hände und Füße von Trimmerkopf und Trimmerfaden fernhalten, besonders, wenn der Motor gestartet wird.

- Bei der Anpassung des Trimmerfadens vorsichtig vorgehen, den Motor erst starten, wenn das Gerät korrekt gehalten wird.

- Das Gerät nur mit vom Hersteller empfohlenen Zubehör benutzen.

- Den Akku vor Überprüfung, Reinigung oder Einstellung sowie bei Nichtgebrauch immer entfernen.

- Beim Betrieb jederzeit auf einen sicheren Stand und gutes Gleichgewicht achten.

- Den rotierenden Trimmerkopf nicht auf feste Gegenstände ausrichten, dies kann den Rasentrimmer beschädigen.

- Den Schneidkopf nie mit Händen oder Füßen stoppen, sondern selbst auslaufen lassen.

- Das Gerät nach Möglichkeit nicht in der Nähe von Kieswegen, Kiesauffahrten o. Ä. verwenden, wo Steine/Kies weggeschleudert werden können.

Erläuterung der Symbole am Rasentrimmer

Allgemeine Sicherheitshinweise für Gefahrenmomente.

Silhouette icon of a person using a laptop inside a circle (no text or symbols)

Die Bedienungsanleitung durchlesen.

Das Gerät niemals Regen oder Feuchtigkeit aussetzen.

Andere Personen in sicherem Abstand vom Gerät halten.

Tasten und Funktionen

1. Einschaltsperre
2. Startschalter
3. Akkuanschluss
4. Stauraum für eine Fadenspule
5. Drehriegel zur Einstellung der Teleskopstiellänge
6. Vorderer Griff
7. Riegel zur Einstellung der Position des vorderen Griffs
8. Halterung für das Stützrad beim Trimmen von Kanten
9. Halterung für den Pflanzenschutzbügel
10. Belüftungsöffnungen des Motors
11. Sperre zum Drehen des Trimmerkopfs um 90°
12. Sperre zum Einstellen des Winkels des Trimmerkopfs
13. Schutzhaube
14. Fadenkopf
15. Ladegerät
16. Indikatorlampe für den Netzanschluss und den vollständig geladenen Akku
17. Indikatorlampe für den laufenden Ladevorgang
18. Akku
19. Knöpfe, mit denen der Akku vom Ladegerät und Rasentrimmer gelöst wird
20. Anzeige des Akkuladestands

Montage

Hinweis: Den Akku, falls vorhanden, vom Rasentrimmer entfernen.

Vorderer Griff

1. Den Griff auf die Halterung schieben und dabei sicherstellen, dass er ordentlich einrastet. Wenn der Griff an der Halterung befestigt wurde, kann er nicht mehr abgenommen werden.
2. Den Riegel (7) öffnen und den Griff in die gewünschte Position bringen.

Schutzhaube

1. Die Schutzhaube auf ihre Halterung schieben.
2. Die Haube mit den mitgelieferten Schrauben befestigen.

Der Pflanzenschutzbügel wird montiert um Schäden an Pflanzen und anderen empfindlichen Flächen zu verhindern.

Den Bügel in die Befestigungslöcher (9) stecken, einen auf jede Seite. Die Halterung der Schutzvorrichtung hat zwei Positionen. Zum Trimmen nach vorne gerichtet und bei Nichtbenutzung eingeklappt.

Benutzung Laden des Akkus

Temperaturintervall zum Laden und für die Aufbewahrung des Akkus: 0–40 °C.

1. Die Knöpfe (19) am Akku eindrücken und ihn aus dem Rasentrimmer ziehen.

2. Das Ladegerät an eine Steckdose (230 V, 50 Hz) anschließen, die Indikatorlampe (17) blinkt grün wenn das Ladegerät an das Stromnetz angeschlossen ist.

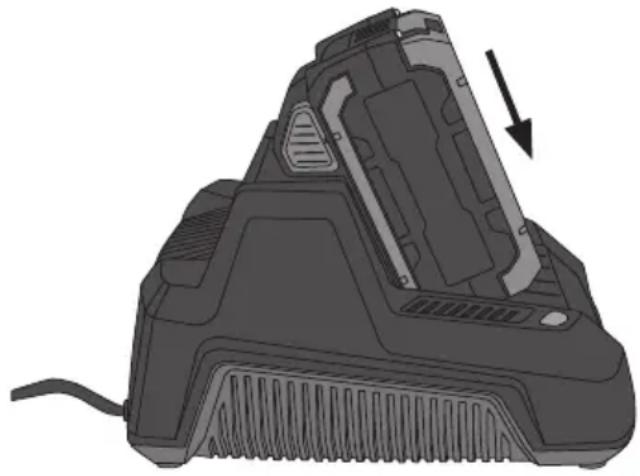

3. Den Akku in das Ladegerät setzen und ordentlich einrasten lassen.

1. Die Indikatorlampe (16) leuchtet während des Ladevorgangs rot.
2. Die Indikatorlampe (16) erlischt und die Indikatorlampe (17) beginnt grün zu leuchten wenn der Akku vollständig geladen ist.
3. Die Knöpfe am Akku eindrücken und ihn aus dem Ladegerät ziehen, wenn er vollständig geladen ist.
4. Bei Nichtbenutzung stets den Netzstecker ziehen.

Anzeige des Akkuladestands

Den roten Knopf am Akku eindrücken um den Akkustand zu überprüfen. Wenn alle grünen Indikatorlampen aufleuchten, ist der Akku vollständig geladen. Wenn nur eine grüne Indikatorlampe aufleuchtet, ist der Akku entladen und muss geladen werden bevor das Gerät benutzt werden kann.

Hinweis:

• Der Lithium-Ionen-Akku hat einen integrierten, elektronischen Entladungsschutz, der verhindert, dass der Akku komplett entladen wird. Dies bedeutet, dass er nicht an Leistung verliert, sondern dass die Versorgung erst dann von der Elektronik unterbrochen wird, wenn der Akku geladen werden muss. Das Gerät bleibt dann unmittelbar stehen. Wenn dies eintritt, nicht versuchen, weiterzuarbeiten, sondern den Akku laden, damit er nicht beschädigt wird.

• Der Akku ist zudem mit einem integrierten, elektronischen Überlastschutz ausgestattet. Wenn das Gerät zu stark beansprucht wird, löst die Elektronik aus und das Gerät bleibt stehen. In diesem Fall den Startschalter loslassen und einige Sekunden warten, bevor das Gerät wieder gestartet werden kann.

• Ein Lithium-Ionen-Akku unterliegt keinem Memory-Effekt, d. h. der Akku kann unabhängig vom Ladestatus geladen werden, ohne Schaden zu nehmen.
  • Die beiden ersten Male den Akku mindestens 6 Stunden laden.

• Bei längerer Lagerung den Akku mindestens alle 6 Monate laden.

Start

Vor dem Starten Folgendes sicherstellen:

• Der Rasentrimmer und der Akku sind unbeschädigt.
• Die Einschaltspere (1) und der Startschalter (2) sind leichtgängig und bleiben nicht stecken und funktionieren fehlerfrei.

• Griff und Stiel sind sauber und griffig.

• Den Akku einsetzen und ordentlich einrasten lassen.

• Die Einschaltsperre eindrücken und dann den Startschalter. Der Rasentrimmer startet.
• Den Startschalter loslassen um den Rasentrimmer auszuschalten.

Den Trimmerkopf abwinkeln

Bei Bedarf kann der Trimmerkopf in

4 verschiedenen Positionen abgewinkelt werden, um die Arbeit zu erleichtern.

1. Die Sperre (8) eindrücken und den gewünschten Winkel einstellen. Sicherstellen, dass der Trimmerkopf ordentlich in seiner neuen Position einrastet.

2. Die Sperre erneut drücken um den Trimmerkopf zur Ursprungsposition zurückzudrehen.

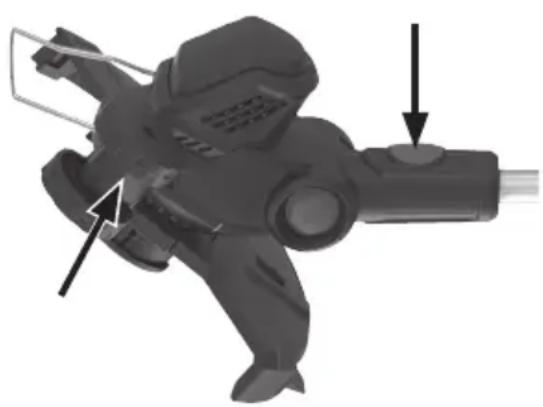

Zum Trimmen von Kanten kann der Trimmerkopf gedreht werden.

1. Das Stützrad auf seine Halterung schieben.

2. Die Sperre (11) eindrücken und den Trimmerkopf um 90° abwinkeln (der Pfeil an der Sperre zeigt an, in welche Richtung gedreht werden muss). Sicherstellen, dass der Trimmerkopf ordentlich in seiner neuen Position einrastet.

3. Nach abgeschlosser Arbeit: den Federclip des Stützrads eindrücken und das Rad abnehmen. Die Sperre eindrücken und den Trimmerkopf zur Ursprungsposition zurückdrehen.

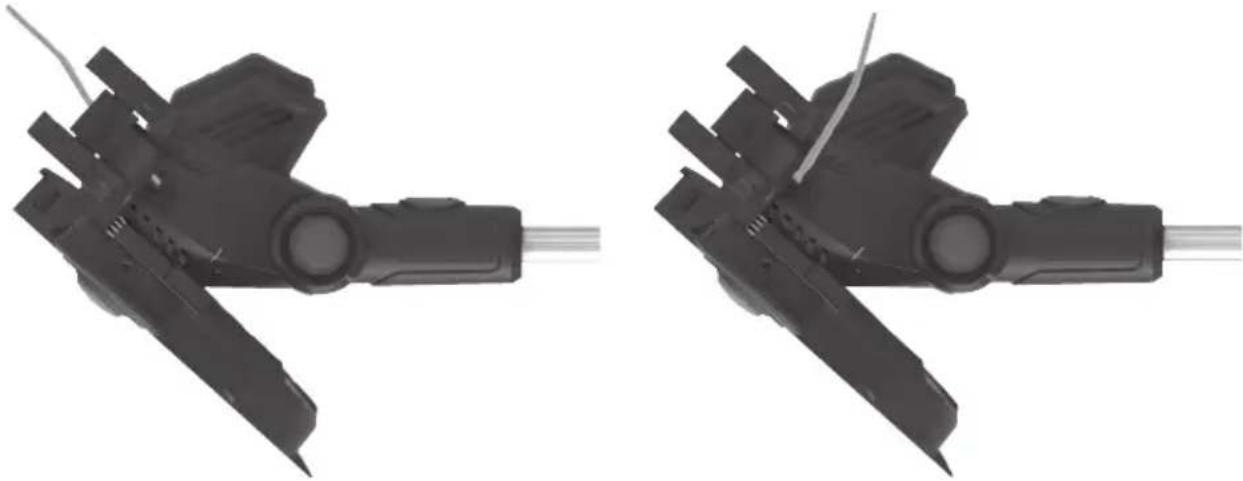

Wird der Trimmerfaden während der Arbeit abgeschnitten, kann er einfach verlängert werden.

1. Den Trimmer starten.
2. Den Trimmerkopf mehrmals auf den Boden stoßen, sodass der Knopf an der Fadenspule eingedrückt wird.
3. Jedes Mal wenn der Knopf gedrückt wird, wird 1–2 cm Trimmerfaden ausgeführt.
4. Wird zuviel Faden ausgeführt, wird dieser automatisch von dem integrierten Messer an der Schutzhaube abgeschnitten.

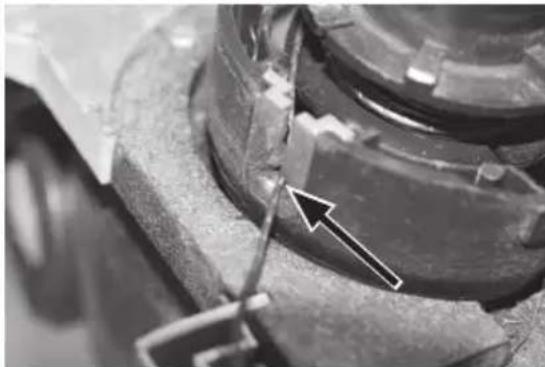

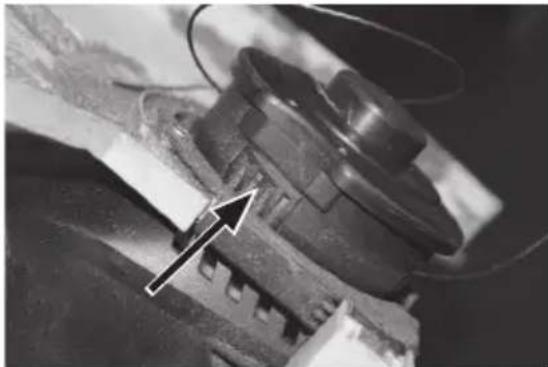

Wechseln der Fadenspule

Hinweis: Den Akku, falls vorhanden, vom Rasentrimmer entfernen.

1. Die Federclips (einer auf jeder Seite) am Deckel der Fadenkopfs eindrücken und den Deckel abnehmen.
2. Die alte Fadenspule aus dem Fadenkopf nehmen. Hinweis: Vorsichtig vorgehen, damit die Feder unter der Spule nicht verloren geht.
3. Eine neue Spule einsetzen.
4. Der Trimmerfaden ist in den Halterungen der Spule fixiert.

1. Den Faden von den Halterungen lösen und im Schlitz am Fadenkopf platzieren.

2. Den Deckel wieder hineinschieben und sicherstellen, dass er ordentlich einrastet.

3. Hinweis: Augenschutz verwenden und sicherstellen, dass sich niemand in der Nähe befindet, wenn der Motor nach dem Fadenwechsel zum ersten Mal gestartet wird, da überflüssiger Faden abgeschnitten wird und weggeschleudert werden kann.

Pflege und Wartung

• Regelmäßig sicherstellen, dass sich kein Gras, Zweige o. ä. im Fadenkopf verfangen haben.
• Vor jedem Einsatz den Startschalter und die Sperren kontrollieren und sicherstellen, dass diese unbeschädigt sind und ordnungsgemäß funktionieren.
• Das Gerät außen mit einer weichen Bürste oder Tuch reinigen, keine Lösungsmittel oder Poliermittel verwenden.
• Die Lüftungsöffnungen (10) am Motor des Trimmerteils stets offen und frei von Verunreinigungen halten.
  • Das Gerät trocken und außerhalb der Reichweite von Kindern aufbewahren.
• Den Akku bei 0–40 °C aufbewahren.
• Bei längerer Lagerung den Akku mindestens alle 6 Monate komplett laden.

Fehlersuche

Der Rasentrimmer startet nicht.	Der Akku ist leer.Überprüfen, ob sowohl Einschaltspierre und Startschalter ordnungsgemäß eingedrückt werden.
Schlechte Akku-laufzeit.	Der Akku ist nicht vollständig geladen.Der Akku muss ausgetauscht werden.
Der Akku wird nicht geladen.	Das Netzkabel ist nicht ordnungsgemäß an die Steck-dose angeschlossen.Sicherstellen, dass die Steckdose stromführend ist.Der Akku ist nicht ordnungsgemäß im Ladegerät eingesetzt.Die Kontakte von Akku und Ladegerät müssen gesäubert werden.Hinweis:Vor der Reinigung der Kontakte immer erst den Netzstecker ziehen.Das Ladegerät oder dessen Kabel ist beschädigt.Der Akku ist defekt und muss ausgetauscht werden.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling abgeben um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Akku 36 V/2,5 Ah Lithium-Ionen-Akku

Drehzahl, unbelastet 7200 /min

Schnittdurchmesser 300 mm

Fadendurchmesser 1,6 mm

Schalldruckpegel LpA 80 dB(A), K: 3 dB(A)

LwA 96 dB(A), K: 3 dB(A)

Schwingungswert 1,61 m/s², K: 1,5 m/s²

Gewicht mit Akku 3,4 kg

Akku 36 V Li-Ion

Kapazität 2,5 Ah

Ladedauer 1 Std.

Akku-Ladegerät

Primärspannung 230 V AC, 50/60 Hz

Sekundärspannung 36 V DC

Ausgangsstromstärke 3,6 A

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

36V CORDLESS GRASS TRIMMER

Cocraft 31-8730

BLR01-R3-300

Unsere Homepage www.clasohlson.de

besuchen und auf Kundenservice klicken.
