PRO Edition GA36-B - Gräsklippare Cocraft - Gratis bruksanvisning och manual

Produkttyp	Batteridriven grästrimmer (gräsklippare)
Modell	PRO Edition GA36-B
Strömkälla	36 V Li-ion-batteri (avtagbart)
Batterikapacitet	2,5 Ah
Laddningstid	1 timme
Laddarens inmatning	230 V AC, 50/60 Hz
Laddarens utmatning	36 V DC, 3,6 A
Tomgångshastighet	7200 rpm
Klippdiameter	300 mm
Tråddiameter	1,6 mm
Vikt (inkl. batteri)	3,4 kg
Ljudnivå (LpA)	80 dB(A), K=3 dB(A)
Ljudnivå (LwA)	96 dB(A), K=3 dB(A)
Vibrationsnivå	1,61 m/s², K=1,5 m/s²
Justerbar skaft	Teleskop med låsknapp
Handtag	Främre och extra handtag, justerbart
Trimmerhuvudets vinklar	4 lägen, plus 90° rotation för kantklippning
Kantklippningshjul	Medföljer, avtagbart
Växtskydd	Vikbart, två lägen
Säkerhetsfunktioner	Säkerhetslåsknapp, skydd, automatisk avstängning
Batteriskydd	Djupurladdnings- och överbelastningsskydd
Förvaring	Utrymme för reservspole och tråd

Vanliga frågor - PRO Edition GA36-B Cocraft

Hur startar jag grästrimmern?

Fäst batteriet ordentligt. Tryck och håll in både avtryckarens säkerhetslåsknapp (1) och strömavtryckaren (2) samtidigt. Trimmern startar. Släpp strömavtryckaren för att stoppa.

Hur matar jag ut mer trimmerlina?

Medan trimmern är igång, stötta trimmerhuvudet i marken för att trycka in spoleknappen. Varje stöt matar ut 1-2 cm lina. Överskottslinan kapas automatiskt av bladet på skyddet.

Hur lång tid tar det att ladda batteriet?

Laddningstiden är ungefär 1 timme. De första två laddningarna bör vara minst 6 timmar för optimal batterilivslängd.

Kan jag använda trimmern i vått väder?

Nej. Grästrimmern får inte utsättas för regn eller fukt. Batteriet och elektriska delar kan skadas och risken för elstöt ökar.

Hur justerar jag trimmerhuvudets vinkel?

Tryck på frigöringsspärren (12) och vrid trimmerhuvudet till ett av 4 fasta lägen. För kantklippning, tryck på spärren (11) och rotera 90°.

Vilken skyddsutrustning bör jag bära?

Använd alltid skyddsglasögon, stabila skor, långbyxor och handskar. Håll åskådare minst 5 meter borta.

Hur byter jag linspolen?

Ta bort batteriet. Tryck på flikarna på trimmerhuvudets lock och ta bort det. Ta ut den gamla spolen, var noga med att inte tappa fjädern. Sätt i en ny spole, för linändarna genom slitsarna och snäpp fast locket igen.

Varför startar inte min trimmer?

Möjliga orsaker: batteriet är urladdat (ladda det), säkerhetslås och avtryckare är inte helt nedtryckta, eller batteriet är inte korrekt anslutet. Kontrollera alla anslutningar.

Hur ska jag förvara trimmern?

Förvara på en torr plats utom räckhåll för barn. Ta bort batteriet vid förvaring. Ladda batteriet fullt minst var 6:e månad vid långtidsförvaring.

Vilken är klippdiametern och linetypen?

Klippdiametern är 300 mm. Använd endast trimmerlina med 1,6 mm diameter. Anslut aldrig metallskärlinor.

BRUKSANVISNING PRO Edition GA36-B Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Innehållsförteckning

Säkerhet....18

Generella säkerhetsföreskrifter – EN 60745-1.... 18

Särskilda säkerhetsföreskrifter för grästrimmer 21

Förklaring av symbolerna på grästrimmern.... 22

Knappar och funktioner 23

Montering....25

Vinkla trimmerhuvudet.... 27

Kantrimming 27

Trimmertråd 28

Skötsel och underhåll....29

Felsökningsschema 29

Avfallshantering....29

Specifikationer....30

Grästrimmer....30

Batteri 36 V li-jon....30

Generella säkerhetsföreskrifter – EN 60745-1

Generella säkerhetsinstruktioner för elektriska handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig skada.

SPARA DESSA INSTRUKTIONER.

Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, t.ex. rör, element, köksspis och kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden.
Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om det inte går att undvika att det elektriska handverktyget används i fuktig miljö, använd ett vägguttag utrustat med jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och bruka sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Att vid behov använda skyddsutrustning, t.ex. andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd, minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget, ansluter batteriet eller lyfter upp/bär det elektriska handverktyget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll över det elektriska handverktyget i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används på ett korrekt sätt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickproppen ur vägguttaget eller ta ur batteriet innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa förebyggande skyddsåtgärder minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.

e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat har inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll skärverktyg vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör etc. enligt dessa instruktioner, ta hänsyn till arbetsförhållanden och till det arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.
5) Användning och skötsel av sladdlösa elektriska handverktyg
a) Ladda endast med en av tillverkaren specificerad laddare. En laddare som är avsedd för en typ av batteripack kan skapa brandfara om den används till en annan typ av batteripack.
b) Använd endast sladdlösa elektriska handverktyg med batteripack som är speciellt anpassade. Användning av andra batteripack kan skapa risk för skada och brand.
c) När inte batteripacket används ska det hållas undan från metallföremål som gem, mynt, nycklar, spikar, skruvar och andra metallföremål som kan kortsluta batteripackets kontakter. Kortslutning av batteriets poler kan medföra brännskada eller brand.
d) Om batteripacket misshandlas kan vätska läcka ut från batteripacket; undvik kontakt med vätskan. Om du trots allt kommer i kontakt med den, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök medicinsk hjälp. Vätska som har läckt ut från batteripacket kan orsaka irritation eller brännskada.
6) Service
a) Låt behörig personal utföra service och reparationer, och endast med original-reservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Särskilda säkerhetsföreskrifter för grästrimmer

- Låt aldrig barn använda produkten. Den får inte heller användas av personer med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap. Produkten får inte användas av personer som inte har läst och förstått bruksanvisningen. Lokala föreskrifter kan begränsa användarens ålder.

- Låt aldrig barn använda eller leka med grästrimmern, förvara grästrimmern utom räckhåll för barn.

- Bär alltid kraftiga skor och långa byxor samt skyddsglasögon och handskar.

- Håll personer som står i närheten på betryggande avständ från grästrimmern.

- Se till att inga barn eller husdjur uppehåller sig i närheten. Stenar och andra föremål kan kastas iväg. Stäng genast av grästrimmern om någon vuxen, barn eller husdjur uppehåller sig närmare än 5 meter.

- Använd endast grästrimmern vid bra ljusförhållanden.

- Om grästrimmern har varit utsatt för stöt eller slag måste den kontrolleras beträffande skador, den måste då repareras före användning. Om trimmerhuvudet sitter löst eller är skadat får inte grästrimmern användas.

- Kontrollera grästrimmerns funktion före användning.

- Skyddet ska alltid vara monterat vid användning av grästrimmern. Grästrimmern får inte användas om skyddet är trasigt.

- Kontrollera före användning att det inte finns några stenar, kablar, rep eller andra främmande föremål i området som ska trimmas.

- Håll alltid grästrimmern stadigt. Håll den i båda handtagen.

- Montera aldrig skärande verktyg av metall.

- Håll rent runt motorns kylluftsöppningar på trimmerhuvudet. Ta bort gräs och löv.

- Kniven fortsätter att snurra efter att motorn stängts av. Vänta tills den har stannat helt före service etc.

- Grästrimmern får inte utsättas för regn eller hög luftfuktighet.

- Se till att du känner till hur alla reglage och inställningar fungerar före användning.

- Håll undan händer och fötter från trimmerhuvudet och trimmertråden, särskilt när motorn startas.

- Var försiktig vid justering av trimmertråd, starta inte motorn förrän du håller i grässtrimmern på rätt sätt.

- Grästrimmern får endast användas tillsammans med tillbehör som rekommenderas av tillverkaren.

- Ta alltid bort batteriet före kontroll, rengöring eller justering samt när grästrimmern inte används.

- Se till att du står stadigt när du använder grästrimmern.

- Undvik att rikta trimmerhuvudet mot fasta föremål när trimmerhuvudet snurrar, annars kan grästrimmern skadas.

- Försök inte att stoppa skärhuvudet med händer eller fötter, låt det alltid stanna av sig självt.

- Undvik att använda grästrimmern i närheten av grusvägar, gård med grusbeläggning eller annan plats där stenar kan kastas iväg.

Förklaring av symbolerna på grästrimmern

Allmänna varningar för riskmoment.

Silhouette icon of a person using a laptop inside a circle (no text or symbols)

Läs bruksanvisningen.

Utsätt inte grästrimmern för regn eller fukt.

Använd skyddsglasögon.

Håll andra personer på betryggande avständ från grästrimmern.

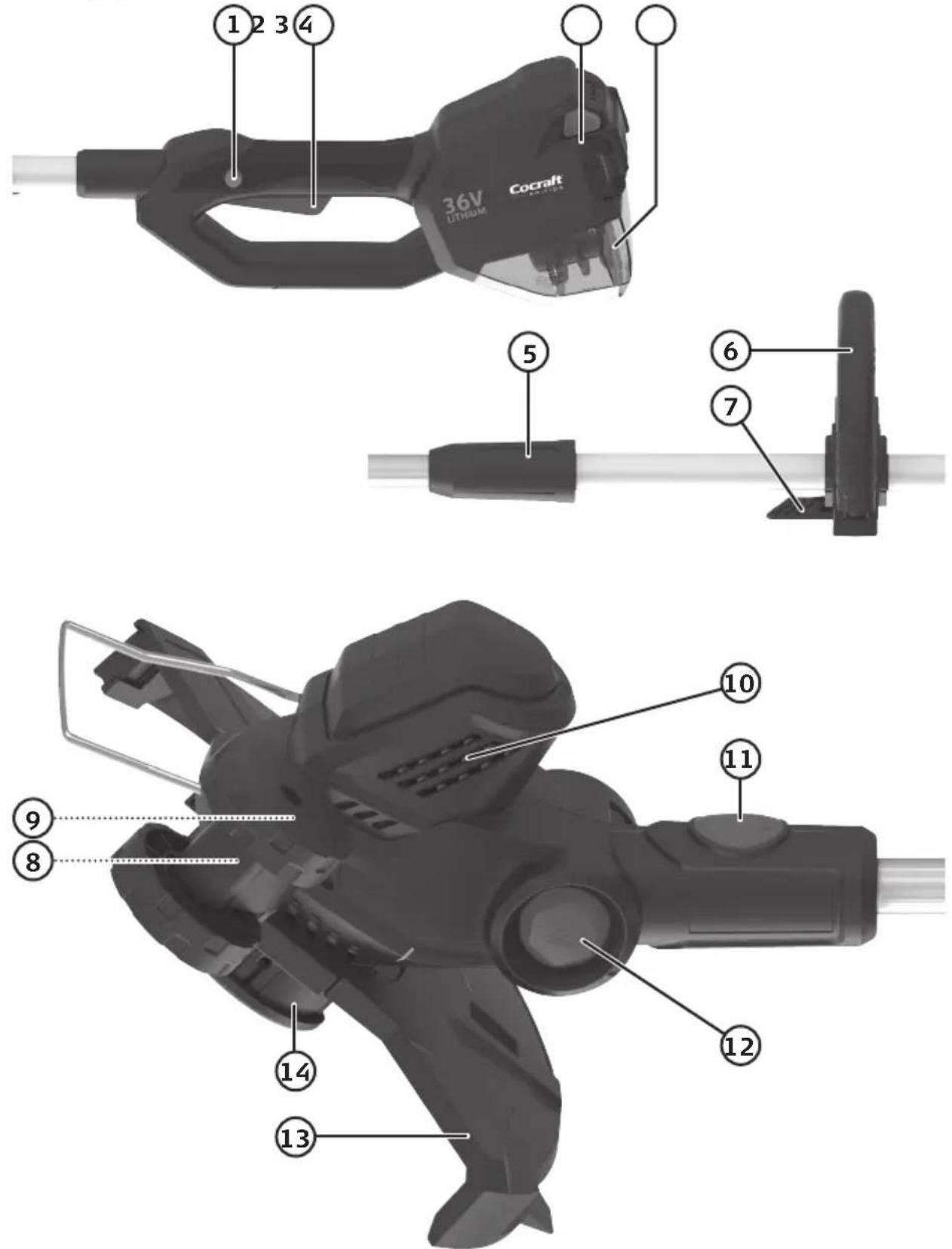

Knappar och funktioner

1. Spärr för startreglage
2. Startreglage
3. Batterianslutning
4. Förvaringsutrymme för spole med trimmertråd
5. Låsvred för justering av teleskopskaftets längd
6. Främre handtag
7. Lås för justering av det främre handtagets placering
8. Fäste för stödhjul vid kanttrimning
9. Fäste för plantskydd
10. Motorns ventilationsöppningar
11. Spärr för att vrida trimmerhuvudet 90°
12. Spärr för justering av trimmerhuvudets vinkel
13. Skyddskåpa
14. Trådhuvud

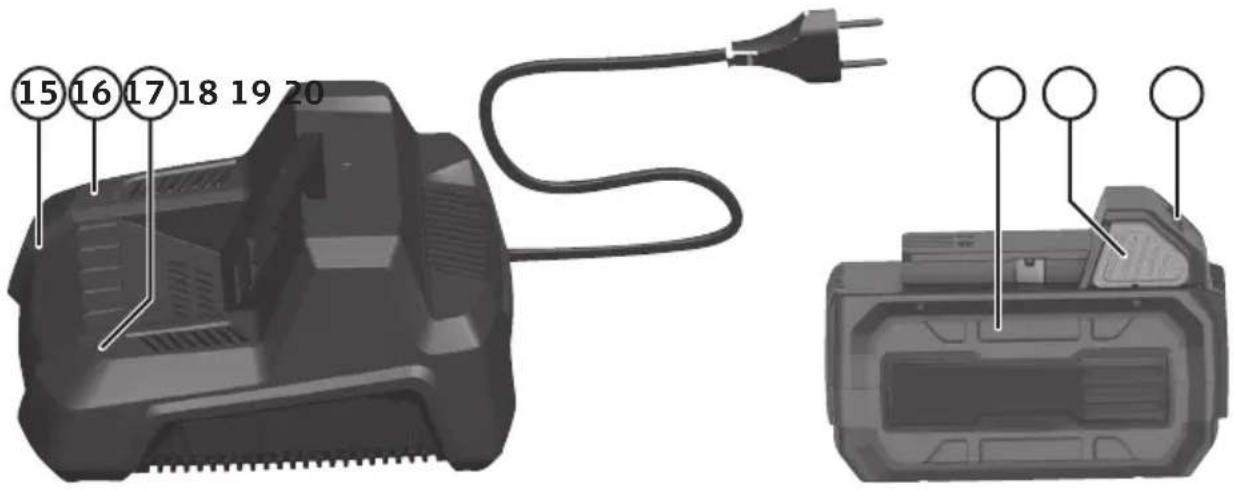

15. Laddare
16. Indikator för nätanslutning och fulladdat batteri
17. Indikator för pågående laddning
18. Batteri
19. Knappar för att lossa batteriet från laddare och grästrimmer
20. Indikering för batteristatus

Montering

Obs! Ta bort batteriet från grästrimmern om det är monterat.

Främre handtag

1. Skjut på handtaget på fästet, se till att det snäpper fast ordentligt. När handtaget låst fast på fästet går det inte att ta bort igen.
2. Öppna låset (7) och placera handtaget i önskad position.

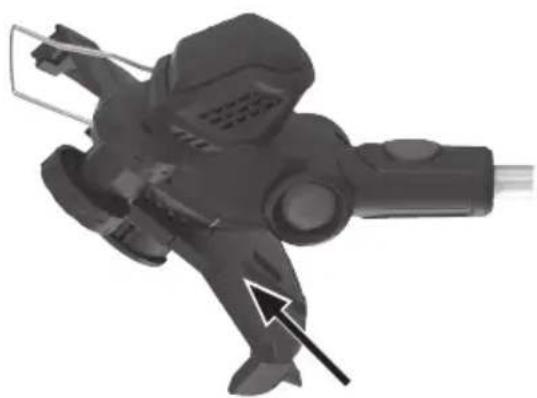

1. Skjut på skyddskåpan på sitt fäste.
2. Fäst kåpan med de medföljande skruvarna.

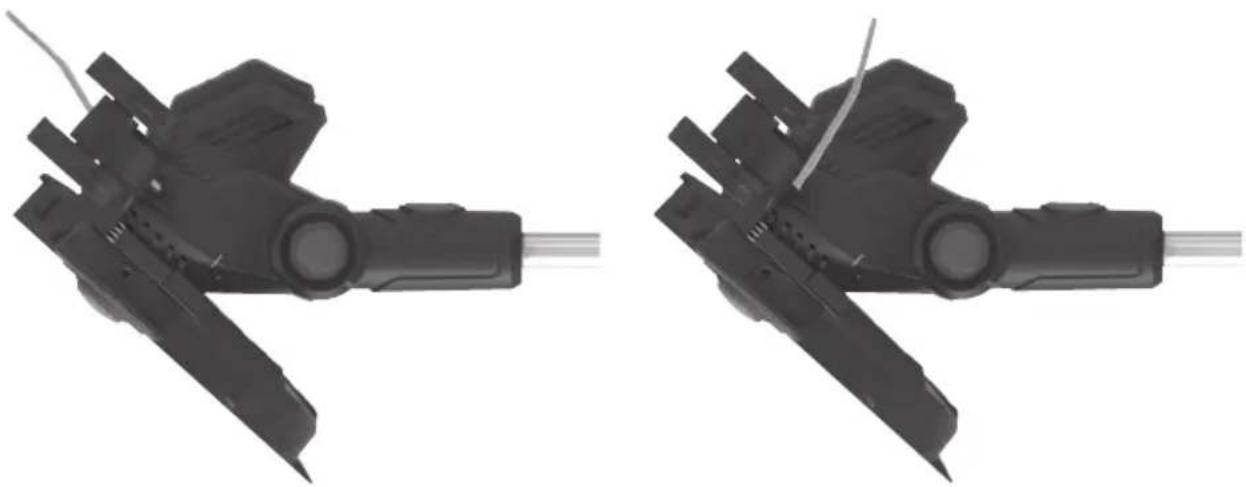

Plantskyddet monteras för att förhindra skador på växter och andra känsliga ytor.

Stick in bågen i fästhålen (9), ett på vardera sidan. Skyddets fäste möjliggör två positioner. Framåtriktat vid trimning och uppvikt när det inte används.

Användning Laddning av batteri

Temperaturintervall för laddning och förvaring av batteri: 0–40 °C.

1. Tryck in knapparna (19) på batteriet och dra ut det ur grästrimmern.

2. Anslut laddaren till ett vägguttag (230 V, 50 Hz), indikatorn (17) blinkar med grönt sken när laddaren är ansluten till elnätet.

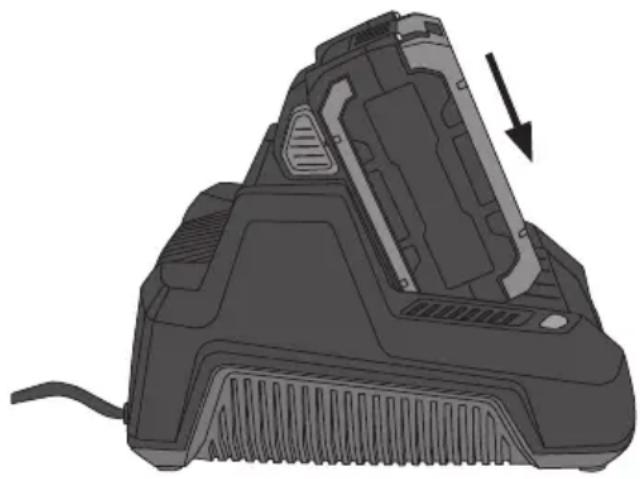

3. Sätt batteriet i laddaren, se till att det klickar fast ordentligt.

1. Indikatorn (16) lyser med rött sken när laddning pågår.
2. Indikatorn (16) släcks och indikatorn (17) övergår till fast grönt sken när batteriet är fulladdat.
3. Tryck in knapparna på batteriet och dra ut det ur laddaren när det är fulladdat.
4. Dra ut laddarens nätkabel ur vägguttaget när laddaren inte används.

Tryck in den röda knappen på batteriet för att kontrollera batteriets status. Om alla gröna indikatorer tänds är batteriet fulladdat. Om endast en grön indikator tänds är batteriet urladdat och måste laddas innan grästrimmern kan användas.

Obs!

• Litiumjonbatteriet har ett inbyggt elektroniskt skydd mot total urladdning vilket betyder att det inte tappar effekt efter hand utan ger full effekt ända tills elektroniken bryter strömmen för att batteriet behöver laddas. Grästrimmern stannar då direkt. Försök inte fortsätta arbetet när detta händer utan ladda batteriet för att det inte ska skadas.
• Batteriet har också inbyggt elektroniskt skydd mot överbelastning. Om grästrimmern pressas för hårt slår elektroniken ifrån och grästrimmern stannar. Släpp då startreglaget och vänta några sekunder innan grästrimmern startas igen.
• Litiumjonbatteriet har ingen minnesfunktion vilket betyder att det kan laddas när som helst oavsett laddstatus.
• Ladda batteriet minst 6 timmar de två första gångerna det laddas.
• Vid långtidsförvaring ska batteriet laddas upp fullt minst var 6:e månad.

Start

Kontrollera före start att:

• grästrimmern och batteriet är oskadade.
• spärren för startreglaget (1) och startreglaget (2) går lätt och inte fastnar eller på annat sätt fungerar onormalt.

• handtagen är rena och ger bra grepp.

• Skjut in batteriet på sin plats och se till att det klickar fast ordentligt.

• Tryck in spärren för startreglaget och sedan startreglaget. Grästrimmern startar.
• Släpp startreglaget för att slå av grästrimmern.

Vinkla trimmerhuvudet

Du kan vid behov vinkla trimmerhuvudet i 4 olika positioner för att underlätta arbetet.

1. Tryck in spärren (12) och vinkla till önskat läge. Se till att trimmerhuvudet klickar fast ordentligt i sitt nya läge.
2. Tryck in spärren igen för att vrida tillbaka trimmerhuvudet till sitt ursprungliga läge.

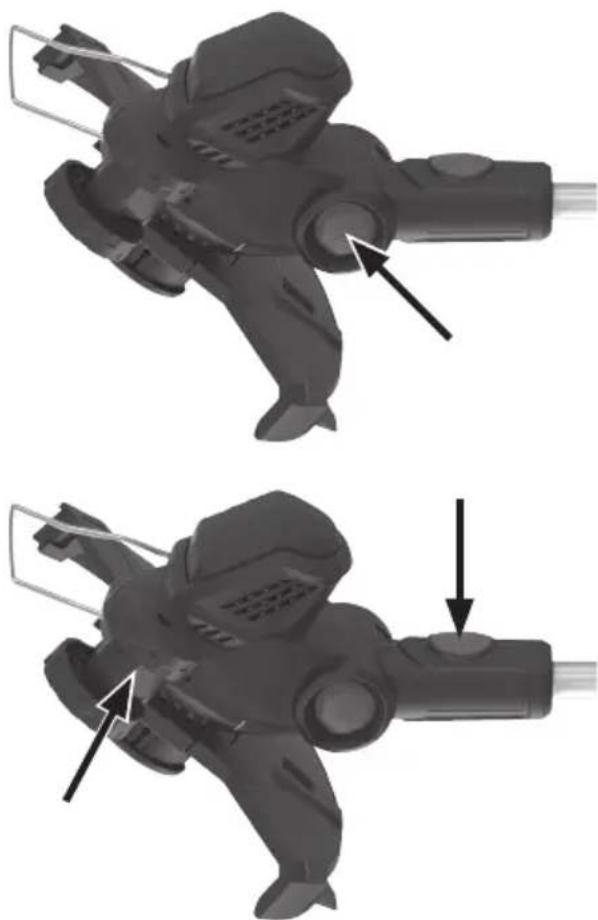

Kanttrimning

Du kan vrida trimmerhuvudet för trimning av kanter.

1. Skjut på stödhjulet på sitt fäste.

2. Tryck in spärren (11) och vinkla trimmerhuvudet 90°, se pilen på spärren, den visar åt vilket håll du ska vrida. Se till att trimmerhuvudet klickar fast ordentligt i sitt nya läge.

3. När du är klar: tryck in stödhjulets snäpplås och ta bort hjulet. Tryck in spärren och vrid tillbaka trimmerhuvudet till sitt ursprungliga läge.

Om trimmerträden går av under arbetets gång förlänger du den enkelt.

1. Starta trimmern.
2. Stöt trimmerhuvudet upprepade gånger mot marken så att knappen på trådkassetten trycks in.
3. Varje gång knappen trycks in matas 1–2 cm trimmertråd ut.
4. Om för mycket tråd matas ut klipps den automatiskt av mot den inbyggda kniven i skyddskåpan.

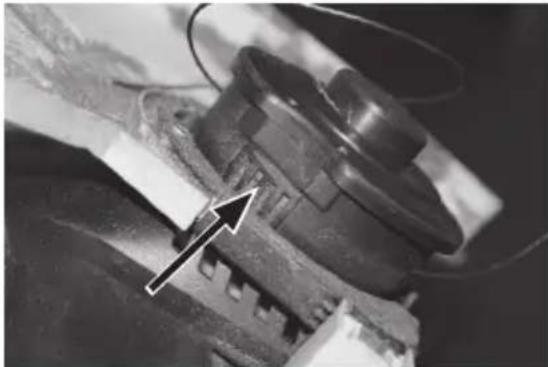

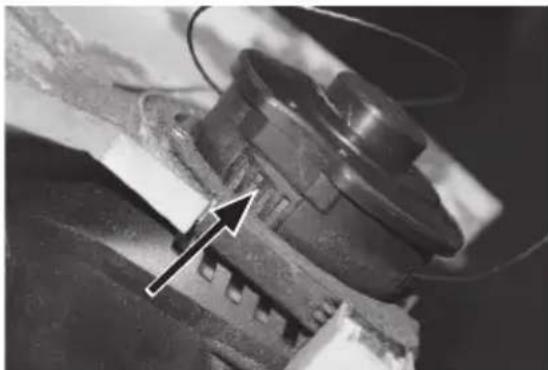

Byte av trådkassett

Obs! Ta bort batteriet från grästrimmern om det är monterat.

1. Tryck in snäpplåsen (ett på vardera sidan) på trådhuvudets lock och lyft av locket.
2. Ta ut den gamla trådkassetten ur trådhuvudet.

Obs! Var försiktig så att du inte tappar fjädern som sitter under kassetten.

1. Sätt i en ny kassett.
2. Trimmertråden är fixerad i fästena på kassetten.

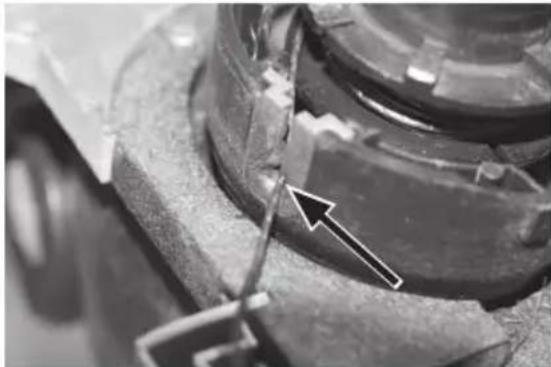

1. Dra loss tråden från fästena och placera tråden i spåren på trådhuvudet.
2. Sätt tillbaka locket, se till att snäpplåsen läser fast ordentligt.
3. Obs! Använd skyddsglasögon och se till att ingen är i närheten vid första start efter trådbytet då överflödig tråd klipps av och kan flyga iväg.

Skötsel och underhåll

• Kontrollera regelbundet att inte gräs, kvistar o.d. fastnat runt trådhuvudet.
• Kontrollera före varje användningstillfälle att startreglaget och spärren för startreglaget är oskadade och fungerar normalt.
• Rengör grästrimmern utvändigt med en mjuk borste eller trasa, använd inte vatten, lösningsmedel eller polermedel.
• Se till att motorns ventilationsöppningar (10) är öppna och fria från föroreningar.
• Förvara grästrimmern torrt, utom räckhåll för barn.
• Förvara batteriet i 0–40 °C.
• Vid långtidsförvaring ska batteriet laddas upp helt minst var 6:e månad.

Felsökningsschema

Grästrimmern startar inte.	Batteriet är urladdat.Försäkra dig om att du trycker in både spärren för startreglaget och startreglaget ordentligt.
Dålig batteritid.	Batteriet är inte fulladdat.Batteriet behöver bytas ut.
Batteriet laddas inte.	Nätkabeln sitter inte ordentligt i vägguttaget.Kontrollera att det finns ström i vägguttaget.Batteriet sitter inte ordentligt monterat i laddaren.Batteriets eller laddarens kontakter behöver rengöras.Obs! Dra ut laddarens nätkabel ur vägguttaget innan du rengör kontakterna.Laddaren eller dess kabel är skadad.Batteriet är defekt och måste bytas ut.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Utgående strömstyrka 3,6 A

36 V gresstrimmer

Art.nr. 31-8730 Modell BLR01-R3-300

Les brukerveiledningen grundig før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot eventuelle feil i tekst og bilder, samt endringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger på baksiden).

Innholdsfortegnelse

Sikkerhet....32

Generelle sikkerhetsinstrukser - EN 60745-1....32

Forklaring av symbolene på gresstrimmeren 36

Forklaring av symbolene på gresstrimmeren

Generelle advarsler.

Silhouette icon of a person using a laptop inside a circle (no text or symbols)

Les bruksanvisningen.

Obs! Ta batteriet ut av gresstrimmeren.

Fremre håndtak

Obs! Ta batteriet ut av gresstrimmeren.

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum,

0105 OSLO

Suomi
