Varumärke	Cocraft
Modell	LM33 (M2E1233M)
Produkttyp	Elektrisk gräsklippare
Strömförsörjning	220–240 V ~ 50 Hz
Effekt	1200 W
Motorvarvtal	3350 rpm
Klippbredd	33 cm
Klipphöjdsinställningar	20 mm, 40 mm, 60 mm
Gräsuppsamlarens kapacitet	33 L
Vikt	7 kg
Ljudtrycksnivå (LpA)	85 dB(A), K=3 dB
Ljudeffektnivå (LwA)	96 dB(A), K=3 dB
Vibrationsnivå (handtag)	1,3 m/s², K=1,5 m/s²
Säkerhetsfunktioner	Dubbel isolering, RCD rekommenderas, strömspärrens låsknapp, bladbroms
Bladtyp	Skarp stålblad, utbytbart
Klipphöjdsjustering	Manuell, fjäderbelastad hjulaxel (3 lägen)
Handtagstyp	Fällbart övre handtag för förvaring
Underhåll	Rengör med fuktig trasa; inget vattenspray; håll ventilationsöppningarna rena
Avfallshantering	Återvinn enligt lokala regler (WEEE-symbol)
Ingående komponenter	Gräsklippare, gräsuppsamlare, förlängningssladdkoppling, kabelavlastning
Certifieringar	CE-märkning

Vanliga frågor - LM33 Cocraft

Hur justerar jag klipphöjden på min Cocraft LM33 gräsklippare?

Se först till att klipparen är bortkopplad från elnätet. Lägg klipparen på sidan och ställ den fjäderbelastade hjulaxeln i ett av de tre lägena: 20 mm, 40 mm eller 60 mm. Se tabellen i manualen för vägledning.

Vad ska jag göra om klipparen inte startar?

Kontrollera att förlängningssladden är oskadad och ordentligt ansluten till både klipparen och ett strömförande vägguttag. Om gräset är för långt, börja på ett tidigare klippt område. Se också till att bladhuset och utkastkanalen är fria från skräp.

Hur byter jag bladet?

Koppla bort klipparen från elnätet. Lägg den på sidan, använd skyddshandskar och håll bladet stadigt. Lossa bladet genom att vrida det moturs. Ta bort det gamla bladet och sätt på ett nytt eller vässat, dra åt bulten till 25 Nm med en momentnyckel.

Kan jag använda klipparen i vått väder?

Nej, för att undvika elektrisk stöt, klipp inte gräs efter regn eller lämna klipparen utomhus i regn. Klipp alltid i torra förhållanden.

Varför tappar motorn kraft under användning?

Kontrollera klipphöjden; om den är för låg kan motorn bli överbelastad. Koppla också ur och kontrollera att bladet roterar fritt och att bladhuset/utkastkanalen inte är igensatt. Vässa eller byt bladet om det behövs.

Hur ska jag förvara gräsklipparen?

Koppla bort från elnätet och förvara på en torr plats utom räckhåll för barn. Vid längre förvaring, fäll det övre handtaget framåt efter att ha lossat vingmuttrarna.

Vilka säkerhetsåtgärder bör jag vidta vid klippning i lutningar?

Klipp alltid tvärs över lutningen, aldrig upp eller ned. Var extra försiktig när du byter riktning. Klipp inte i lutningar som är brantare än 15 grader. Se till att inga åskådare eller husdjur befinner sig inom 10 m.

Hur rengör jag klipparen?

Använd en fuktig trasa med milda rengöringsmedel. Spreja aldrig vatten på klipparen. Håll motorns ventilationsöppningar fria från föroreningar.

Vad ska jag göra om onormala vibrationer uppstår?

Koppla omedelbart ur klipparen. Kontrollera bladet för skador eller obalans; vässa eller byt ut det. Se också till att bladet roterar fritt och att huset är fritt från skräp.

Ingår gräsuppsamlaren? Hur fäster jag den?

Ja, en gräsuppsamlare ingår. Sätt i handtagets tappar i lockets hål, rikta in locket mot uppsamlaren och tryck fast tills klämmorna fäster. Fäst på klipparen genom att lyfta inspektionsluckan, haka fast den och stäng luckan.

BRUKSANVISNING LM33 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Produktmärkning med säkerhetssymboler

Varning!

Läs bruksanvisningen.

Håll åskådare på avständ.

Kniven fortsätter att rotera efter att motorn slagits av.

För att undvika elektrisk stöt, klipp inte gräset när det regnar. Lämna inte heller gräsklipparen utomhus när det regnar.

Håll nätkabeln på avständ från den roterande kniven.

Varning för vassa knivblad.

Dra ut nätkabeln ur vägguttaget innan skötsel, underhåll eller service utförs.

CE-märkning.

Ljudeffektsnivå.

Dubbelisolerad.

Generella säkerhetsföreskrifter

• Bruksanvisning ska alltid medfölja gräsklipparen, alla som använder gräsklipparen ska läsa igenom hela bruksanvisningen innan arbetet påbörjas.
• Gräsklipparen är endast avsedd för privat bruk i hemmet på det sätt som beskrivs i den här bruksanvisningen.
• Gräsklipparen måste vara monterad på det sätt som beskrivs i den här bruksanvisningen, oskadad och fungera normalt innan den används.
• Gräsklipparen ska anslutas till ett vägguttag som har säkrats med en jordfelsbrytare (RCD) på 30 mA.
• Använd endast skarvkablar och anslutningar som är godkända för utomhusbruk.
• Använd inte gräsklipparen om någon skarvkabel eller anslutning på något sätt är skadad. Detta gäller även kabel och anslutning på gräsklipparen.
• Låt aldrig barn använda gräsklipparen. Den får inte heller användas av personer med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap. Gräsklipparen får inte användas av personer som inte har läst och förstått bruksanvisningen. Lokala föreskrifter kan begränsa användarens ålder.
• Låt aldrig barn leka med gräsklipparen.

Säkerhetsföreskrifter innan arbetet påbörjas

• Försäkra dig om att du har läst och förstått hela bruksanvisningen innan arbetet påbörjas.
• Kontrollera att gräsklipparen är komplett, att alla delar är oskadade och fungerar normalt innan arbetet påbörjas.
• Kontrollera att alla skruvar och bultar är ordentligt åtdragna samt att alla skyddsanordningar är monterade innan arbetet påbörjas.
• Kontrollera att gräsuppsamlaren är oskadad och fungerar normalt innan arbetet påbörjas.
• Inspektera kniv, fästbultar och hela klippenheten innan arbetet påbörjas. Skadade eller slitna delar måste bytas ut för att undvika obalans och vibration.
• Alla reparationer ska utföras av kvalificerad servicepersonal och endast med originalreservdelar.
• Alla elarbeten ska utföras av behörig elektriker.
• Följ alla instruktioner och använd skyddshandskar vid knivbyte.
• Användaren är ansvarig för skador som drabbar tredje person när denne befinner sig inom arbetsområdet när gräsklipparen används.
• Arbeta endast i dagsljus eller för ändamålet lämplig och tillräcklig belysning.
• Använd aldrig gräsklipparen om du är trött, sjuk, påverkad av alkohol eller medicin.

• Starta aldrig gräsklipparen i dåligt ventilerade utrymmen eller i utrymmen där brandfarliga eller explosiva ämnen förvaras eller används.

• Försäkra dig om att gräsklipparen är bortkopplad från elnätet innan rengöring av utkast eller annat underhåll utförs under arbetet.

• Undersök området som ska klippas innan arbetet påbörjas. Ta bort alla föremål som skulle kunna kastas iväg av gräsklipparen. Var uppmärksam på skarvkabeln och håll den borta från gräsklipparen.
• Arbeta aldrig på ytor där skarvkabeln riskerar att fastna eller på något sätt skadas.
• Lyft aldrig gräsklipparen när den är påslagen.
• Innan du lyfter gräsklipparen för att flytta den, försäkra dig om att den är avstängd, bortkopplad från elnätet och att kniven står helt stilla.
• Sträck aldrig ut händer eller fötter mot roterande delar. Håll dig på avständ från utkastet.
• Försäkra dig om att gräsklipparen är avstängd och att den roterande kniven står helt stilla innan du monterar eller tar bort gräsuppsamlaren.

Säkerhetsföreskrifter vid användning

• Använd alltid för underlaget lämpliga grövre skor och långbyxor. Använd aldrig gräsklipparen barfota eller med öppna sandaler.
• Undvik att klippa vått gräs. Lämna heller aldrig gräsklipparen ute i regn.
• Spring aldrig, gå i normal takt.
• Var extra försiktig vid klippning i sluttningar. Klipp alltid lutande mark tvärs över, aldrig upp- eller nedför.
• Var mycket försiktig när du byter riktning i sluttningar.

- Klipp aldrig i mycket branta sluttningar.

- Var extra försiktig när du backar eller drar gräsklipparen mot dig.

- Försäkra dig om att ingen person, särskilt bam, eller husdjur finns i gräsklipparens närhet när den är påslagen. Se till att alla är minst 10 m från gräsklipparen när den används.

- Stäng av gräsklipparen och koppla bort den från elnätet om kniven träffar något främmande föremål. Kontrollera gräsklipparen och kniven och reparera ev. skador innan den startas igen.

- Om onormala vibrationer eller ljud uppstår, stäng av gräsklipparen och koppla bort den från elnätet. Undersök kniven, dra åt alla skruvar och reparera ev. skador innan arbetet återupptas.

- Stäng av gräsklipparen och koppla bort den från elnätet om klipparen ska flyttas över andra ytor än en gräsmatta, t.ex. grusgångar och uppfarter.

- Stäng alltid av gräsklipparen och koppla bort den från elnätet innan du vidrör kniven.

- Stäng av gräsklipparen och koppla bort den från elnätet om du lämnar gräsklipparen utan uppsikt.

- Använd aldrig gräsklipparen om någon del av höljet är skadad. Använd den inte heller utan att gräsuppsamlaren är monterad.

- Se till att gräsklipparen står stadigt på alla hjul vid start. Håll undan fötter och händer från höljet och den roterande kniven.

Obs! Koppla alltid bort gräsklipparen från elnätet när:

• Du lämnar den utan uppsikt.
• Du rengör eller utför annat underhåll.
• Gräsklipparen träffar ett främmande föremål.
• Du upptäcker onormala vibrationer eller ljud.

Vibration

• Mätningen av den vibrationsnivå som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Produktbeskrivning

1. Strömbrytare
2. Dragavlastning för skarvkabeln
3. Spärr för strömbrytare
4. Anslutning för skarvkabel
5. Kabelklämma
6. Inspektionslucka för utkast
7. Bärhandtag
8. Hölje
9. Handtag, överdel
10. Fäste med skruvar för övre handtag
11. Handtag, underdel
12. Gräsuppsamlare
13. Låsskruv för handtagets underdel (en på vardera sidan)
14. Motors ventilationsöppning (en på vardera sidan)

Montering

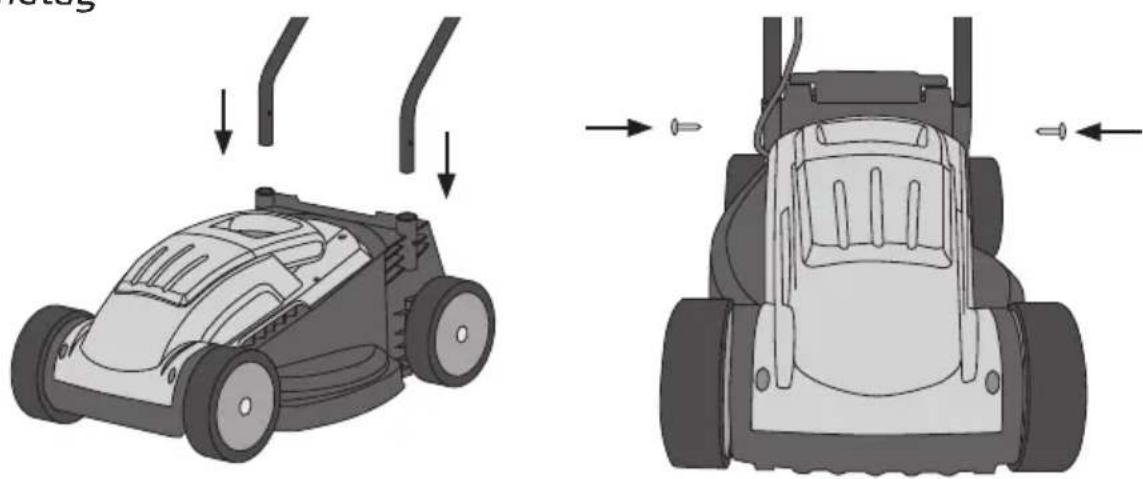

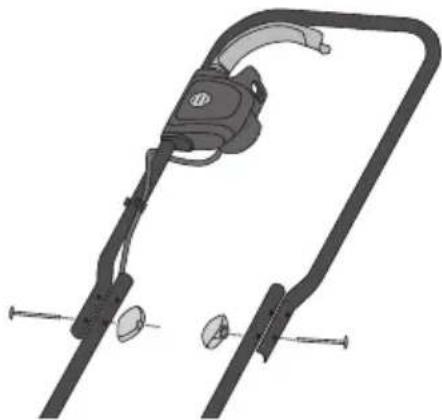

Handtag

1. Skjut ner handtagets underdel (11) i fästhålen och skruva i lässkruvarna (13).
2. Fäst handtagets överdel (9) mot underdelen med hjälp av fästskruvarna.
3. Om fästskruvarna mellan handtagets över- och underdel lossas kan handtaget vikas framåt vid förvaring.

Obs! Var försiktig så att inte kabeln kläms när handtaget viks framåt.

1. Skjut ner gräsuppsamlarens handtag i sina fästen.

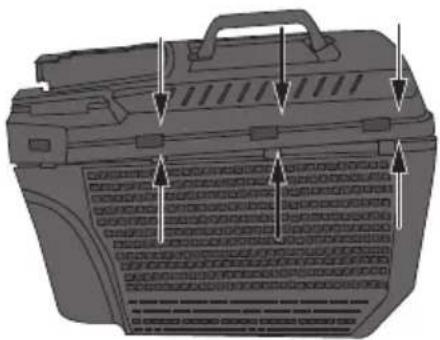

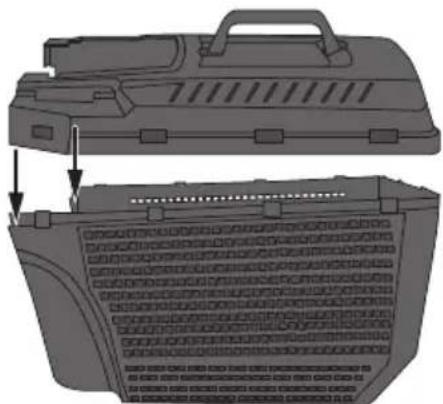

1. Passa in gräsuppsamlarens lock, mot uppsamlarens underdel.

2. Tryck ner locket så att alla snäpplåsen låser fast ordentligt.

1. Tryck insatsen på plats i botten på uppsamlaren. Insatsen hjälper till att styra gräset in i uppsamlaren när gräsklipparen används.

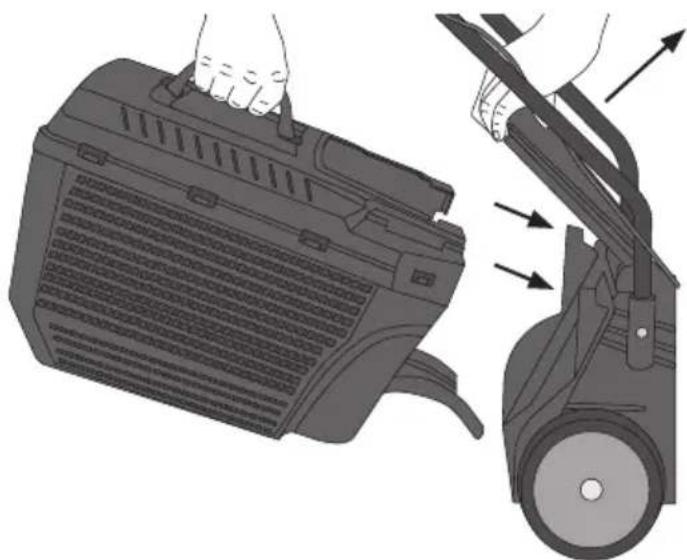

2. Placera uppsamlaren på gräs- klippparen genom att lyfta upp inspektionsluckan, haka fast uppsamlaren på sina fästen och lägga ner luckan igen.

3. Koppla bort gräsklipparen från elnätet, lyft inspektionsluckan och ta bort uppsamlaren från gräsklipparen när den behöver tömmas.

Justering av klipphöjd

Obs! Koppla bort gräsklipparen från elnätet innan du justerar klipphöjden.

1. Lägg gräsklipparen på sidan.
2. Placera den fjäderbelastade hjulaxeln i önskat läge. Se tabell.

Position Klipphöjd
1 20 mm
2 40 mm
3 60 mm

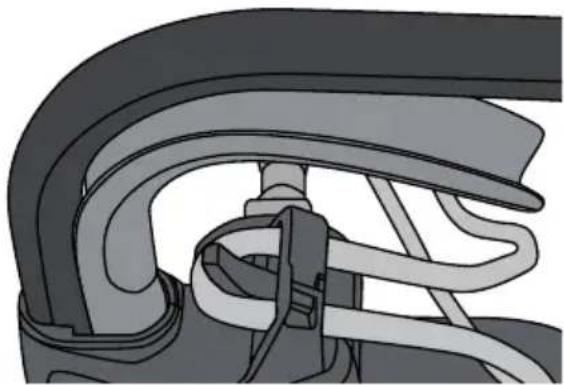

Fäst skarvkabeln i dragavlastningen

1. Anslut gräsklipparen till elnätet.
2. Håll ner spärren för strömbrytaren och dra sedan in strömbrytaren helt mot handtaget.
3. Släpp spärren.
4. Släpp strömbrytaren för att slå av gräsklipparen.

Varning!

• Använd inte gräsklipparen om spärren eller strömbrytaren på något vis är skadade.
• Öppna aldrig inspektionsluckan när gräsklipparen är påslagen.
• Klipp inte ytor som lutar mer än 15°.

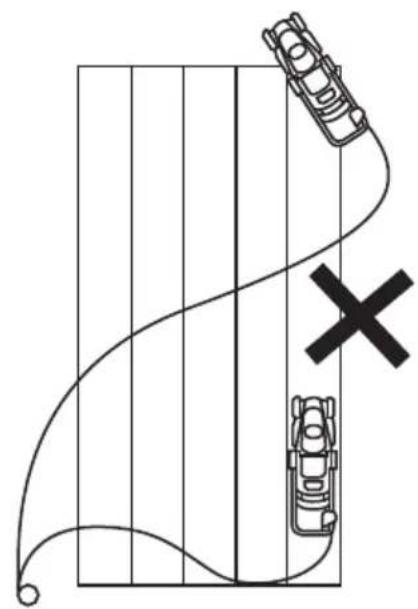

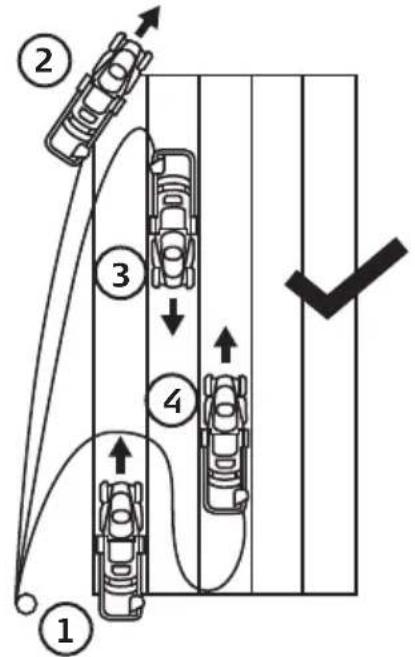

Metod för säker klippning utan att skarvkabeln skadas:

Skötsel och underhåll

• Försäkra dig om att gräsklipparen är bortkopplad från elnätet före service och rengöring
• Rengör gräsklipparen med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Spruta aldrig vatten på gräsklipparen vid rengöring.
• Håll alltid motorns ventilationsöppningar (14) fria från föroreningar.
• Koppla bort gräsklipparen från elnätet och förvara den torrt och utom räckhåll för barn om den inte ska användas under en längre period.

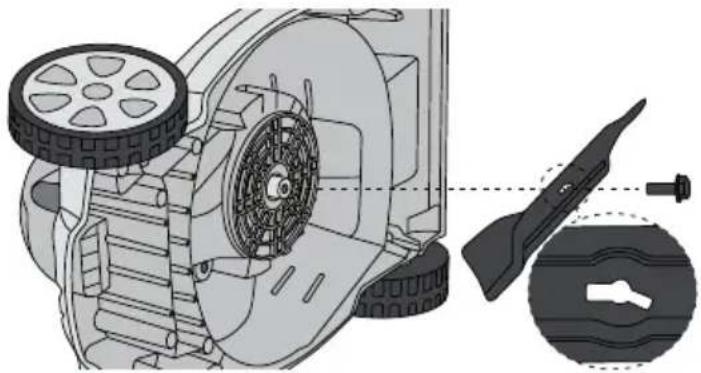

Byte av kniv

Kniven kan vid behov slipas av kvalificerad servicepersonal. Om kniven är skadad eller ger upphov till obalans ska den bytas ut.

Vaming! Försäkra dig om att gräsklipparen är bortkopplad från elnätet innan arbetet påbörjas.

1. Lägg gräsklipparen på sidan.
2. Använd skyddshandskar och ta ett stadigt tag om kniven.
3. Lossa knivens fästbult genom att vrida den moturs.
4. Ta bort bulten och bladet.
5. Montera det nya eller slipade bladet i omvänd ordning, använd gärna en momentnyckel och dra fästbulten till 25 Nm.

Gräsklipparen startar inte.	Är skarvkabeln hel och ansluten på rätt sätt till gräsklipparen och till vägguttaget?Finns det ström i vägguttaget?Gräset som ska klippas kan vara för högt. Låt gräsklipparen starta på en redan klippt yta eller en yta med kort gräs.Dra ut nätkabeln ur vägguttaget och kontrollera att kniven kan rotera fritt och inte hindras av gräsrester och föroreningar på gräsklipparens undersida eller i utkastet.
Motorn tapparkraft.	Kontrollera klipphöjden, om den är för låg kan motorn tappa kraft för att gräset blir för tjockt.Dra ut nätkabeln ur vägguttaget och kontrollera att kniven kan rotera fritt och inte hindras av gräsrester och föroreningar på gräsklipparens undersida eller i utkastet.Kontrollera kniven och byt ut eller slipa den vid behov.
Onormala vibrationer uppstår.	Kontrollera kniven och byt ut eller slipa den vid behov.Dra ut nätkabeln ur vägguttaget och kontrollera att kniven kan rotera fritt och inte hindras av gräsrester och föroreningar på gräsklipparens undersida eller i utkastet.

Avfallshantering

Denna symbol innebär att gräsklipparen inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska gräsklipparen lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar gräsklipparen till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att gräsklipparen tas om hand på ett för miljön tillfredställande sätt.

klipphöjder 20, 40 eller 60 mm

Kapacitet

gräsuppsamlare 33 l

Ljudnivå LpA 85 dB(A), KpA: 3 dB

LwA 96 dB (A), KwA: 3 dB

Vibrationsvärde

Les bruksanvisningen.

Klipp ikke gresset når det regner da dette kan føre til elektrisk støt. Forlat ikke gressklipperen ute i regnvær.

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
