Merke	Cocraft
Modell	LM33 (M2E1233M)
Produkttype	Elektrisk gressklipper
Strømforsyning	220–240 V ~ 50 Hz
Effekt	1200 W
Motorhastighet	3350 rpm
Klippebredde	33 cm
Klippehøydeinnstillinger	20 mm, 40 mm, 60 mm
Gressoppsamlerkapasitet	33 L
Vekt	7 kg
Lydtrykknivå (LpA)	85 dB(A), K=3 dB
Lydeffektnivå (LwA)	96 dB(A), K=3 dB
Vibrasjonsnivå (håndtak)	1.3 m/s², K=1.5 m/s²
Sikkerhetsfunksjoner	Dobbel isolasjon, RCD anbefales, strømspak låseknapp, bladbrems
Bladtype	Skarp stålblad, utskiftbart
Klippehøydejustering	Manuell, fjærbelastet hjulaksel (3 posisjoner)
Håndtakstype	Sammenleggbart øvre håndtak for oppbevaring
Vedlikehold	Rengjør med fuktig klut; ikke vannspray; hold ventilasjonsåpninger frie
Avhending	Resirkuler i henhold til lokale forskrifter (WEEE-symbol)
Inkluderte komponenter	Gressklipper, gressoppsamler, skjøteledningskobling, kabelstrekkavlastning
Sertifiseringer	CE-merking

Ofte stilte spørsmål - LM33 Cocraft

Hvordan justerer jeg klippehøyden på min Cocraft LM33 gressklipper?

Først, sørg for at klipperen er koblet fra strømnettet. Legg klipperen på siden og sett den fjærbelastede hjulakselen i en av de tre posisjonene: 20 mm, 40 mm eller 60 mm. Se tabellen i håndboken for veiledning.

Hva bør jeg gjøre hvis klipperen ikke starter?

Sjekk at skjøteledningen er uskadet og sikkert koblet til både klipperen og en strømførende stikkontakt. Hvis gresset er for langt, start på et tidligere klippet område. Sørg også for at bladhuset og utkastrennen er fri for rusk.

Hvordan bytter jeg bladet?

Koble klipperen fra strømnettet. Legg den på siden, bruk vernehansker, og hold bladet fast. Løsne bladbolten ved å dreie den mot klokken. Fjern det gamle bladet og sett på et nytt eller slipt blad, stram bolten til 25 Nm med en momentnøkkel.

Kan jeg bruke klipperen i våte forhold?

Nei, for å unngå elektrisk støt, ikke klipp gress etter regn eller la klipperen stå ute i regn. Klipp alltid i tørt vær.

Hvorfor mister motoren kraft under bruk?

Sjekk klippehøyden; hvis den er for lav, kan motoren bli overbelastet. Koble også fra strømmen og sjekk at bladet roterer fritt og at bladhuset/utkastrennen ikke er tett. Slip eller bytt bladet om nødvendig.

Hvordan bør jeg oppbevare gressklipperen?

Koble fra strømnettet og oppbevar på et tørt sted utilgjengelig for barn. For lengre oppbevaring, brett det øvre håndtaket fremover etter å ha løsnet vingemutterne.

Hvilke sikkerhetstiltak bør jeg ta når jeg klipper skråninger?

Klipp alltid på tvers av skråninger, aldri opp eller ned. Vær ekstra forsiktig når du endrer retning. Ikke klipp i skråninger brattere enn 15 grader. Sørg for at det ikke er tilskuere eller kjæledyr innenfor 10 m.

Hvordan rengjør jeg klipperen?

Bruk en fuktig klut med milde rengjøringsmidler. Spray aldri vann på klipperen. Hold motorventilasjonsåpningene fri for forurensninger.

Hva bør jeg gjøre hvis unormale vibrasjoner oppstår?

Koble klipperen fra strømmen umiddelbart. Sjekk bladet for skade eller ubalanse; slip eller bytt det. Sørg også for at bladet roterer fritt og at huset er fritt for rusk.

Er gressoppsamleren inkludert? Hvordan fester jeg den?

Ja, en gressoppsamler er inkludert. Sett håndtaksløkkene inn i lokkhullene, juster lokket med oppsamleren, og trykk fast til klipsene går i inngrep. Fest til klipperen ved å løfte inspeksjonsluken, hekte den på, og lukke luken.

BRUKSANVISNING LM33 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Kniven fortsetter å rotere en stund etter at motoren er skrudd av.

Trekk alltid støpselet ut fra strømuttaket før service og vedlikehold.

Dobbeltisolert.

CE-merket.

Generelle sikkerhetstiltak

• Bruksanvisningen skal alltid følge med gressklipperen. Alle som bruker gressklipperen skal ha lest gjennom bruksanvisningen først.
• Produktet er kun beregnet på normal bruk i hjemmet, og på en slik måte som beskrives i denne brukerveiledningen.
• Montering av gressklipperen må være utført som beskrivelsene i denne bruksanvisningen. Den må ikke ha skader og fungere normalt.
• Gressklipperen skal kobles til et strømuttak som er sikret med jordfeilsbryter (RCD) på 30 mA.
• Bruk kun skjøteledninger og koblinger som er godkjent til utendørsbruk.
• Bruk ikke gressklipperen dersom ledningen eller støpselet er skadet. Dette gjelder også ledning og kobling på gressklipperen.
• La ikke barn bruke gressklipperen. Produktet må ikke brukes av personer (inkl. barn) med noen form for funksjonshemming eller manglende erfaringer og kunnskap om bruken og produktet. Gressklipperen må kun brukes av personer som ikke har lest og forstått bruksanvisningen. Det kan være lokale forskrifter vedr. aldersgrense for bruk av produktet. Disse skal følges.
• La ikke barn leke med gressklipperen.

Sikkerhetsforskrifter før arbeidene startes

• Du må ha lest og forstått hele bruksanvisningen før arbeidene starter.
• Kontroller at gressklipperen er komplett, at alle deler er hele og uskadet og fungerer som de skal før klippingen startes.
• Kontroller at alle skruer og bolter er trukket godt til og at alle beskyttelsesanordninger er montert før arbeidene startes.
• Kontroller at gressoppsamleren er uskadet og virker som den skal før arbeidene starter.
• Kontroller at kniv, festebolter og hele klippeenheten er hel før oppstart. Skadede eller slippe deler må skiftes ut for å unnså ubalanse og vibrasjoner.
• Reparasjoner skal utføres av kvalifiserte fagpersoner og kun med originale reservedeler.
• Alle elarbeider må utføres av kvalifiserte elektriker.
• Følg alle instruksjoner og bruk vernehansker ved skifte av kniver.
• Brukeren/operatøren er ansvarlig for eventuelle skader som tredje person utsettes for innenfor gressklipperens arbeidsområde når den er i bruk.
• Jobb kun i dagslys eller på godt opplyste områder.
• Bruk ikke gressklipperen när du er sliten, trøtt, syk eller påvirket av alkohol eller medisiner.

• Gressklipperen må ikke startes i dårlig ventilerte rom eller rom med brannfarlige eller eksplosive stoffer lagres eller brukes.

• Sørg alltid for at gressklipperen er koblet fra strømnettet før rengjøring av utkast eller annet vedlikeholdsarbeid skal utføres.

• Undersøk området som skal klippes før klippingen startes. Fjern alle gjenstander som kan kastes ut fra gressklipperen. Vær oppmerksom på hvor skjøteledningen er og hold den unna gressklipperen.
• Ikke jobb på flater hvor ledningen kan sette seg fast eller skades.
• Løft aldri gressklipperen mens motoren er i gang.
• Gressklipperen skal være stengt og koblet fra strømnettet når den skal bæres. Knivene må også ha stoppet helt.
• Vær forsiktig og hold hender og føtter unna roterende deler. Hold deg på avstand fra utkastet.
• Før fjerning av gressoppsamleren må du forsikre deg om at klipperen av stengt og knivene stoppet.

Sikkerhet ved bruk

- Bruk alltid grove, tykke sko og langbukser ved gressklipping. Klipp aldri gresset barbeint eller med åpne sandaler.

- Unngå klipping av vått gress. Forlat ikke gressklipperen ute i regnvær.

- Gå i vanlig takt og ikke løp ved klipping.

- Vær ekstra varsom ved klipping der bakken heller. Når bakken heller skal man klippe på tvers og ikke opp og ned.

- Vær ekstra forsiktig når du skifter retning i hellinger.

- Klipp aldri i bratte hellinger.

- Vær ekstra forsiktig når du rygger eller trekker gressklipperen mot deg.

- Sjekk at det ikke er noen barn eller husdyr i nærheten når klipperen er startet. Sørg for å ha en sikkerhetsgrense på 10 meter når klipperen er i bruk.

- Hvis kniven treffer fremmede gjenstander skal gressklipperen stoppes og strømkabelen kobles fra. Kontroller klipperen og kniven og reparer eventuelle skader, før maskinen startes igjen.

- Dersom det oppstår unormale vibrasjoner eller lyder skal klipperen stoppes og kontakten trekkes ut. Undersøk kniven og trekk til alle skruer, ev. reparer alle skader, før klippingen gjenopptas.

- Skru av gressklipperen og trekk ut strømkabelen fra strømuttaket hvis klipperen skal flyttes over områder som f.eks. grusganger og innkjørsler.

- Gressklipperen skal også kobles fra strømnettet hvis du forlater den uten tilsyn.

- Gressklipperen må ikke brukes hvis dekselet er skadet. Den må heller ikke brukes hvis gressoppsamleren ikke er påmontert.

- Når klipperen skal startes må den stå stødig med alle hjulene på bakken. Hold føtter og hender vekk fra dekselet og den roterende kniven.

• du forlater den uten tilsyn.
• du rengjør eller utfører annet renhold.
• gressklipperen treffer en uønsket gjenstand.
• du oppdager unormale vibrasjoner eller lyder.

Vibrasjon

• Målingen av vibrasjonsnivået som er oppgitt i denne bruksanvisningen er utført i henhold til en standard målemetode etter EN60745 og kan benyttes ved sammenlikning av forskjellige elektriske håndverktøy.
• Målemetoden kan også benyttes til foreløpige målinger av vibrasjonsbelastningen.
• Vibrasjonsnivået som er oppgitt gjelder när det elektriske håndverktøyet brukes som beskrevet i bruksanvisningen. Hvis verktøyet skal brukes til andre formål og med annet tilbehør eller ikke er tilstrekkelig vedlikeholdt kan vibrasjonsnivået øke betraktelig.
• For å få en grundig vurdering av vibrasjonsbelastningen bør man også ta i betraktning den tiden håndverktøyet er frakoblet eller er i gang uten å bli brukt. Dette reduserer vibrasjonsbelastningen betydelig for den totale arbeidsperioden. Når man skal vurdere sikkerhetstiltak mot vibrasjonenes påvirkning på operatøren bør det tas hensyn til alle typer bruk av håndverktøyet.

Produktbeskrivelse

1. Strømbryter
2. Strekkavlastning for skjøteledning
3. Sperre for strømbryter
4. Uttak til skjøteledning
5. Kabelklemme
6. Inspeksjonsluke for utkast
7. Bærehåndtak
8. Deksel
9. Håndtak (overdel)
10. Festeskrue til øvre håndtak
11. Håndtak (underdel)
12. Gressoppsamler
13. Festeskrue til nedre håndtak (en på hver side)
14. Ventilasjonsåpninger til motoren (en på hver side)

Montering

Håndtak

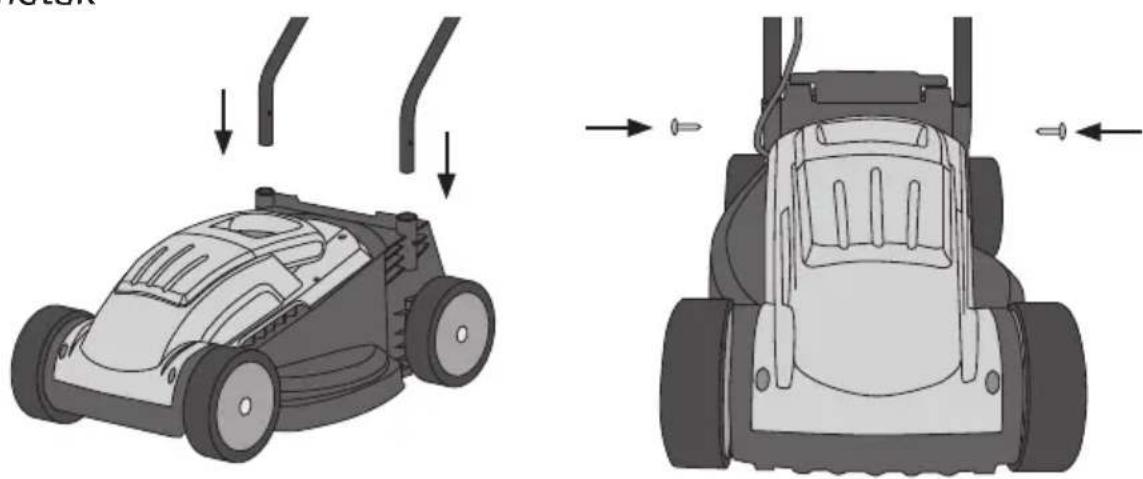

1. Skyv underdelen på håndtaket ned i festehullet og skru fast låseskruene (13).

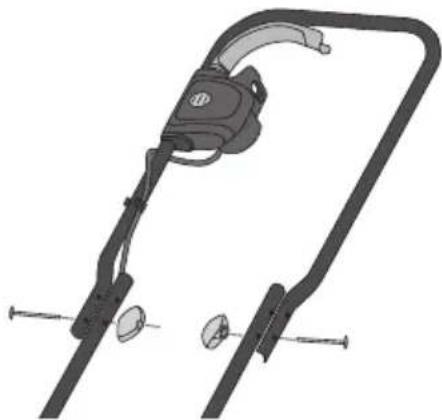

2. Fest håndtakets overdel (9) til underdelen med festeskruene.
3. Ved å løsne på festeskruene mellom håndtakets over- og underdel kan håndtaket felles framover. Dette er praktisk f.eks. ved lagring av klipperen.

Obs! Vær forsiktig så ikke ledningen kommer i klem når håndtaket felles framover.

1. Skyv gressoppsamlerens håndtak ned i festene sine.

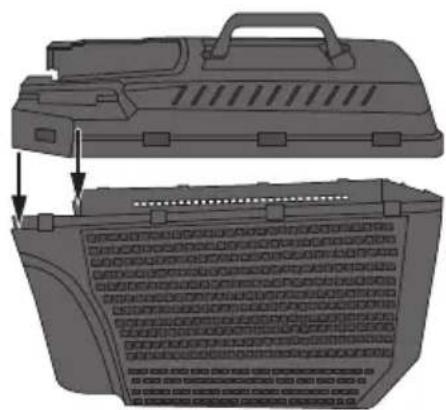

1. Tilpass gressoppsamlerens lokk mot oppsamlerens underdel.

2. Press lokket ned slik at det låses ordentlig.

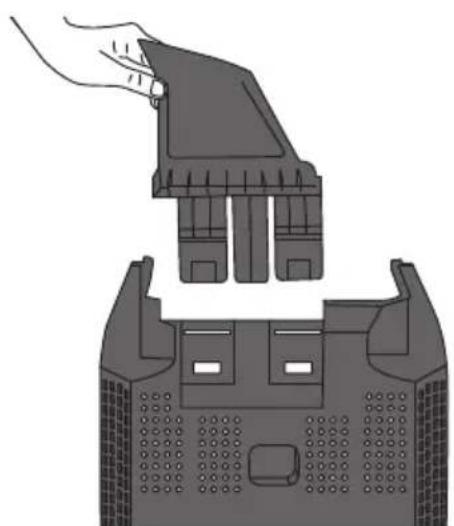

1. Trykk innsatsen på plass i bunnen av oppsamleren. Innsatsen hjelper til med å styre gresset inn i oppsamleren när gressklipperen er i bruk.

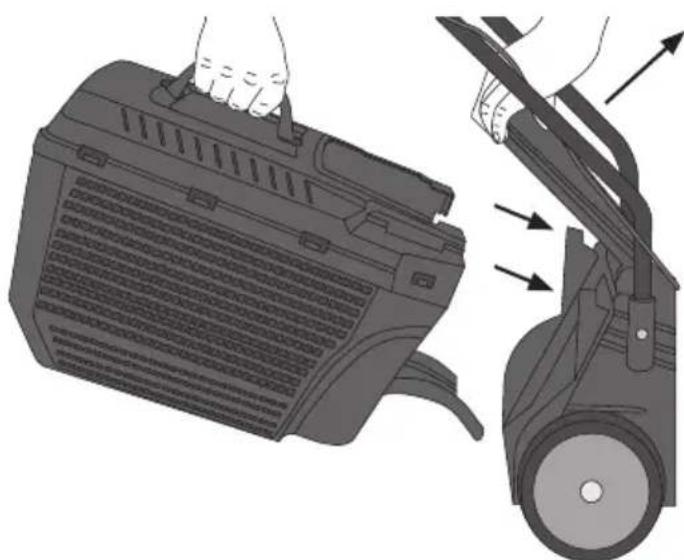

2. Oppsamleren festes til gress-klipperen ved å løfte opp inspeksjonslokket, og deretter hukes fast til festene. Slipp så ned lokket igjen.

3. Gressklipperen kobles fra strømnettet når oppsamleren skal tømmes. Løft opp inspeksjonslokket og fjern oppsamleren.

Justering av klippehøyden

Obs! Koble klipperen bort fra strømnettet før justering av klippehøyden.

1. Legg klipperen over på siden.
2. Plasser den fjærbelastede hjulakselen i ønsket stilling. Se tabellen.

Posisjon Klippehøyde
1 20 mm
2 40 mm
3 60 mm

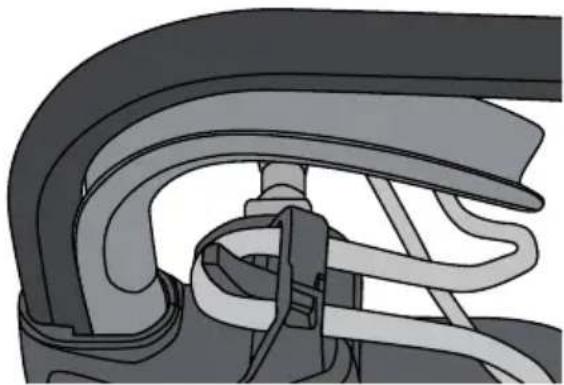

Fest skjøteledningen i strekkavlastningen

1. Koble klipperen til strømnettet.
2. Hold sperren til strømbryteren nede og trykk deretter strømbryteren inn mot håndtaket.
3. Slipp opp sperren.
4. Slipp opp startbryteren for å stenge gressklipperen.

Advarsel!

• Ikke bruk gressklipperen hvis sperren eller strømbryteren er ødelagt.
• Inspeksjonslokket må ikke åpnes mens gressklipperen er skrudd på.
• Klipp ikke flater som heller mer enn 15°.

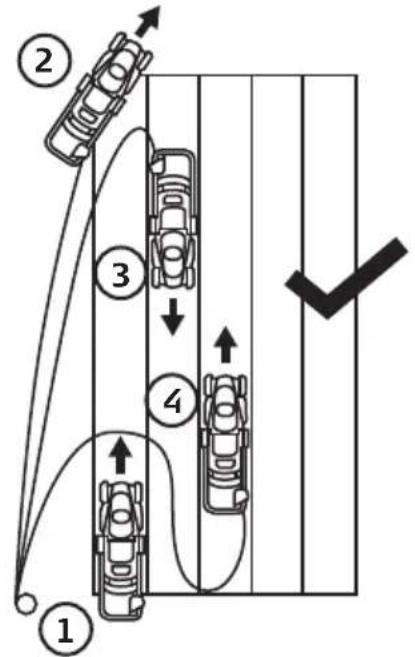

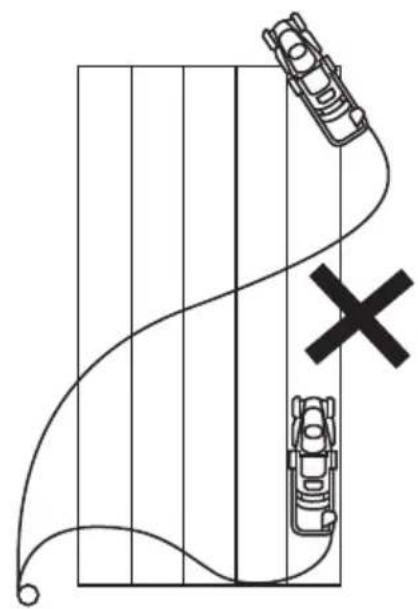

Metode for sikker klipping uten at skjøteledningen blir skadet.

Stell og vedlikehold

• Du må forsikre deg om at gressklipperen er koblet fra strømnettet før service og rengjøring.
• Rengjør produktet med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.
• Ikke spyl vann på gressklipperen ved rengjøring av den.
• Hold alltid motorens ventilåpningen frie for forurensninger.
• Når gressklipperen ikke er i bruk skal den lagres tørt og utilgjengelig for barn, og den må kobles fra strømnettet.

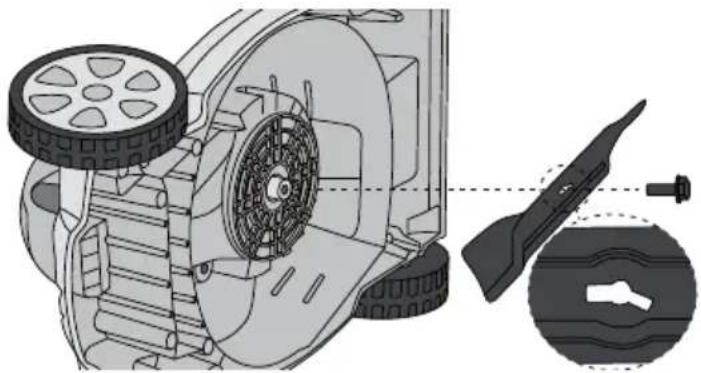

Skifte av kniv

Kniven kan slipes ved behov. Dette må kun utføres av kvalifiserte personer. Kniven må skiftes hvis den er skadet eller fører til ubalanse.

Advarsel! Forviss deg om at strømmen er koblet fra før arbeidet starter.

1. Legg gressklipperen over på siden.
2. Bruk vernehansker og ta et godt tak i kniven.
3. Løsne festebolten ved å dreie den moturs.
4. Fjern bolten og bladet.
5. Monter det nye eller nyslipte bladet, og bruk gjerne en momentnøkkel til å trekke til 25 Nm.

Gressklipperen starter ikke.	Er skjøteledningen hel og koblet riktig?Er det strøm i strømuttaket?Gresset som skal klippes er muligens for høyt. Start opp klipperen på en allerede klippet flate med kort gress.Trekk ut strømkabelen av strømuttaket og kontroller at kniven kan rotere fritt og ikke hindres av gressrester og forurensninger på undersiden av klipperen eller ved utkastet.
Motorens kraft reduseres.	Kontroller klippehøyden. Hvis den er stilt for lavt kan motorens kraft bli redusert.Trekk støpselet ut fra strømuttaket og kontroller at kniven kan rotere fritt og ikke blir hindret av rester av gress eller annen forurensning på klipperens underside eller i utkastet.Kontroller kniven og slip den eller skift den ut ved behov.
Vibrasjoner i maskinen.	Kontroller kniven og slip den eller skift den ut ved behov.Trekk støpselet ut fra strømuttaket og kontroller at kniven kan rotere fritt og ikke blir hindret av rester av gress eller annen forurensning på klipperens underside eller i utkastet.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Spesifikasjoner

Spenning 220–240 V, 50 Hz

Effekt 1200 W

Turtall 3350 o/min

Klippebredde 33 cm

Justerbar

klippehøyde 20, 40 eller 60 mm

Kapasitet på

gressoppsamler 33 liter

Lydnivå LpA 85 dB(A), KpA: 3 dB

LwA 96 dB(A), KwA: 3 dB

Vibrasjonsverdi

håndtak 1,3 m/s², K: 1,5 m/s²

Vekt 7 kg
