Produkttype	Gressklipper (grastrimmer)
Merke	Cocraft
Modell	GT2S (WLBC260-2WNO)
Tørrvekt	5.4 kg
Motortype	Luftkjølt 2-takts
Drivstoffblanding	32:1 (3%) bensin til 2-taktsolje
Sylindervolum	25 cm³
Maks motoreffekt	0.75 kW
Maks motorhastighet	7500 rpm
Tomgangshastighet	2800-3200 rpm
Skjærebredde	40 cm
Skjærelinje	Nylon, Ø 2 mm, dobbel linje
Drivstofftankkapasitet	0.45 L
Skaftlengde	132 cm
Tenningstype	Elektronisk
Tennplugg	TORCH L8RTC, Champion CJ7Y, NGK BPMR7A (gap 0.635 mm)
Støynivå (LwA)	108 dB(A), K=3 dB(A)
Lydtrykk (LpA)	92 dB(A), K=3 dB(A)
Vibrasjonsnivå	7.0 m/s², K=1.5 m/s²
Sikkerhetsfunksjoner	Gasspak sikring, beskyttelse, skulderrem
Vedlikehold	Rengjøring av luftfilter, bytte av tennplugg, bytte av skjærelinje
Garanti	Se bruksanvisning for detaljer

Ofte stilte spørsmål - GT2S Cocraft

Hva er riktig drivstoffblanding for Cocraft GT2S gressklipperen?

Bruk en 32:1 (3%) blanding av blyfri bensin (95 oktan, ingen etanol) og høykvalitets 2-taktsolje for luftkjølte motorer. Bland grundig før bruk.

Hvordan starter jeg en kald motor på Cocraft GT2S?

Sett på/av-bryteren til 1, flytt chokehendelen opp, trykk på primerbollen 6 ganger, trekk deretter starterhendelen til motstand, trekk deretter raskt 4 ganger. Når den starter, skyv choken ned.

Hvordan starter jeg en varm motor?

Sett på/av-bryteren til 1, ikke bruk choke, trekk starterhendelen til motstand, trekk deretter raskt opptil 4 ganger. Hvis den ikke starter, følg kaldstartprosedyren.

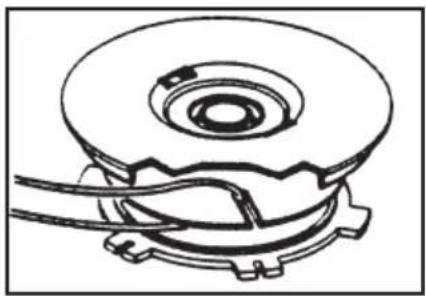

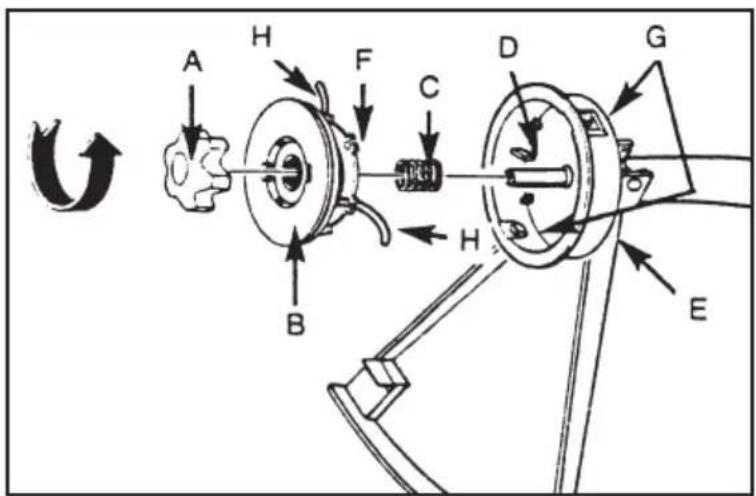

Hvordan bytter jeg trimmerlinjen?

Drei låsehetten mot klokken for å fjerne, ta ut spolen og fjæren, vind 8,6 m 2 mm linje rundt spolen (brettet i to), sett endene inn i sporene, sett sammen igjen, trim endene til 13 cm.

Hvilke sikkerhetstiltak bør jeg ta når jeg bruker GT2S?

Bruk hjelm, hørselvern, vernebriller, hansker og vernesko. Hold tilskuere minst 15 m unna. Bruk aldri i nærheten av brennbare materialer. Hold alltid med begge hender.

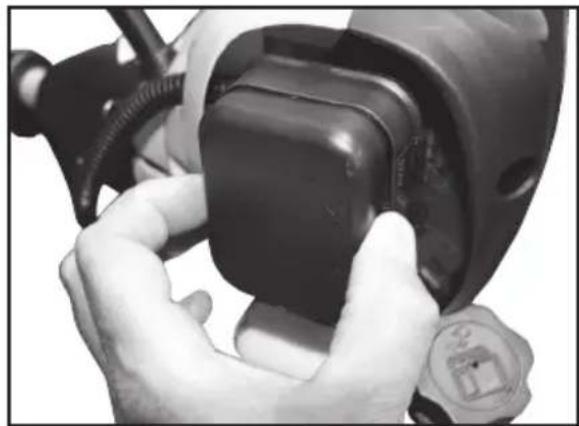

Hvordan rengjør jeg luftfilteret?

Fjern luftfilterdekselet ved å trykke på sidelåsene, ta ut skumfilteret, vask med såpe og vann (ingen bensin), klem tørt, sett deretter på igjen.

Hva skal jeg gjøre hvis motoren ikke starter?

Sjekk startprosedyren, rengjør eller bytt tennplugg, sjekk drivstoffblandingen, rengjør luftfilteret, eller få forgasseren rengjort av en kvalifisert tekniker.

Hvordan oppbevarer jeg gressklipperen over lengre tid?

Tøm drivstofftanken, kjør motoren til den stopper, fjern tennpluggen, hell en teskje 2-taktsolje inn i sylinderen, trekk starteren for å fordele oljen, oppbevar på et tørt ventilert sted.

Hva er anbefalt tennplugggap?

Anbefalt tennplugggap er 0,635 mm. Bruk TORCH L8RTC, Champion CJ7Y eller NGK BPMR7A, tiltrekkingsmoment 12-15 Nm.

Kan jeg bruke metallblad på GT2S?

Nei, bruk kun nylon trimmerlinje (2 mm diameter). Bruk aldri metall eller krattkniver da det kan forårsake alvorlig skade og skade.

BRUKSANVISNING GT2S Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

(Se opplysninger om kundesenteret i denne bruksanvisningen).

Obs!

• Feil bruk av gresstrimmeren kan føre til alvorlige personskader, materielle skader og/eller skader på selve gresstrimmeren.
• Les hele bruksanvisningen grundig før gresstrimmeren tas i bruk og forviss deg om at du forstår hvordan kontroller og brytere virker og hvordan maskinen skal brukes. Personer som ikke har lest bruksanvisningen og forstått hvordan gresstrimmeren virker bør heller ikke bruke den.
• Barn må ikke bruke eller leke med gresstrimmeren.

Advarsel: Barn, dyr og andre individer må oppholde seg på en avstand på minst 15 meter unna når gresstrimmeren er i bruk. Stopp maskinen umiddelbart hvis noen kommer nærmere.

Advarsel: Lydnivå ved bruk er 108 dB.

Sikkerhet

Produktmerking med sikkerhetssymboler på maskinen

Bruk vernehjelm, vernebriller/visir og hørselsvern.

Bruk vernehansker.

Bruk vernesko.

Les bruksanvisningen nøye, og forsikre deg om at du forstår den før du bruker utstyret. Spar den til senere bruk.

Steiner og andre gjenstander kan slynges ut fra trimeren.

Tillat ingen andre enn operatøren å være nær gresstrimmeren når den er i bruk. Barn, husdyr og tilskuere må oppholde seg på en avstand av minst 15 meter fra gresstrimmeren når den er i bruk.

Bruk kun tilbehør som er godkjent for en hastighet inntil 8500 rpm.

Brannfare. Gresstrimmeren må ikke brukes nær åpen ild eller der det kan oppstå gnistdannelser. Hold/håndter også drivstoffet på god avstand fra åpen ild/gnist. Ikke røyk ved tanking eller blanding av drivstoff, eller ved annen håndtering av drivstoff.

Utsett ikke gresstrimmeren for regn eller fuktighet.

Ved kaldstart: før choken oppover. Ved varmstart: før choken nedover.

På/start

Indikerer fare, advarsel eller at man må være forsiktig. Kan brukes sammen med andre symboler og bilder.

Steiner og andre gjenstander kan slynges ut fra gresstrimmeren. Små gjenstander kan bli kastet ut i høy hastighet, noe som kan føre til personskader. Hold deg på sikker avstand fra det roterende trimmerhodet.

Fare for skade på føtter av det roterende trimmerhodet.

Lydnivået ved bruk holder kravene i EC Directive 97/98EC med tillegget 2004/26EC, Annex IV.

Trykk på primerpumpen 6 ganger før bruk og påse at drivstoffet passerer gjennom returslangen mellom forgasseren og drivstofftanken.

Bruk kun trimmerhode som er godkjent av produsent/forhandler. Bruk kun trimmertråd med diameter på 2 mm (0,079"). Det må ikke brukes klinge på denne modellen. Trimmerhodet fortsetter å rotere en stund etter at motoren er skrudd av.

Nødstopp.

Advarsel: Varme flater, fare for brannskader.

Generelle sikkerhetstiltak

Obs! Stopp motoren før service, justeringer og rengjøring av gresstrimmeren.

• Bruk vernesko, tettsittende klær og vernebriller/visir, hørselsvern og hjelm.
• Bruk aldri gresstrimmeren när du er trøtt, syk, irritert eller påvirket av medisiner som gjør deg trøtt/ukonsentrert.
• Vær alltid forsiktig ved behandling av drivstoff. Tanklokket må åpnes forsiktig og trykket slippes ut. Tørk opp alt søl og flytt deretter gresstrimmeren minst 3 meter fra fyllingsplassen før den startes.
• Fjern alle antenningskilder, som gnister, åpen flamme, tobakksrøyking etc. fra steder der drivstoff blandes, behandles eller oppbevares.

Hold barn, husdyr og andre på sikker avstand på minst 15 m fra der gresstrimmeren brukes. Hvis noen kommer nærmere enn 15 meter må trimmeren stoppes umiddelbart.

Gresstrimmeren har et lydnivå på 108 dB ved bruk.

• Røyk ikke ved tanking eller under arbeid med gresstrimmeren.
• Følg gjeldende brannforskrifter. Det er brukerens ansvar å skaffe seg informasjon om lokale og nasjonale lover og forskrifter vedr. brannvern.
• Hold alltid gresstrimmeren stabilt med begge hender og med fingrene på den enesiden av håndtaket og tommelen på den andre.
• Den roterende trimmerträden må ikke berøres.
• Hold alle kroppsdeler borte fra trimmertråden när motoren går. Kontroller at trimmertråden ikke har kontakt med noen gjenstander, för motoren startes.
• Motoren skal være avstengt ved transport/forflytting av gresstrimmeren.
• Inspiser alltid gresstrimmeren før den startes. Den må ikke startes hvis den har utslitte eller ødelagte deler eller hvis den mangler deler. Bruk aldri en gresstrimmer som er skadd, feiljustert eller som ikke er montert på riktig måte.
• All annen service enn det som er nevnt i bruksanvisningen skal utføres av kvalifiserte fagpersoner.
• Gresstrimmeren skal skrus av før den settes ned på bakken og ved transport.
• Vær ekstra oppmerksom når du kapper små busker eller tykt gress. Dette kan feste seg i trimmerhodet.
• Hold håndtakene rene, tørre og fri for olje og drivstoff.
• Gresstrimmeren bør brukes utendørs eller i godt ventilerte lokaler. Trimmeren må ikke startes opp i et avstengt rom eller lukket bygning. Avgassene er farlige å puste inn, de inneholder kulloksid.
• Unngå å före trimmerhodet nær små gjenstander som kan slynges av gårde, og kontroller om flaten som skal trimmes har småstein etc. før du begynner arbeidet.
• Stå alltid nedenfor trimmeren hvis den brukes i skråninger. Bruk aldri trimmeren i en skråning dersom det er fare for at du kan miste fotfeste, falle eller gli. Hold i begge håndtakene.
• Hold gresstrimmeren ren for gress og andre forurensninger. Dekslet, trimmerhodet og motoren må renses jevnlig.
• Bruk kun to-takts drivstoff med innblanding av 3 % totaktsolje (32:1) beregnet for luftavkjølte totaktsmotorer av god kvalitet. Bruk av bensin uten oljeinnblanding fører raskt til motorskader, som ikke dekkes av garanti.
• Bruk ikke gresstrimmeren uten lyddemper og lyddemperdeksel.
• Hold i begge håndtakene på gresstrimmeren med et godt grep, med fingrene på en side av håndtaket og tommelen på den andre siden.
• Lyddemperen blir svært varm. Hold hender og andre kroppsdeler unna den.
• Trimmerhodet må ikke løftes opp mens arbeidet pågår. Trimmetråden kan skade brukeren. Jobb så nær bakken som mulig.
• Gresstrimmeren må ikke brukes til annet enn trimming av gressmatter og hager.

• Gresstrimmeren skal kun brukes hvis den er hel og intakt og riktig montert.

• Produktet må ikke endres på eller brukes på annen måte enn det som er beskrevet i denne bruksanvisningen.

• Bruk ikke gresstrimmeren nær brennbare gasser eller væsker. Det kan føre til brann eller eksplosion.
• Produktet må kun repareres av autoriserte personer og med originale reservedeler.
• Før trimmeren tas i bruk må du forsikre deg om at isoleringen på tennkabelen er intakt.
• Hvis du berører en uisolert del av tennkabelen mens motoren er i gang, vil du bli utsatt for elektrisk støt.

Gresstrimmeren kan uten forvarsel bli kastet bakover eller sideveis hvis den treffer større gjenstander.

Husk følgende

• Bruk aldri annet drivstoff enn det som er anbefalt i denne bruksanvisningen. Følg alltid instruksjonene vedrørende drivstoff og smøring. Bruk kun bensin blandet med 3 %-totaktsolje. Hvis ikke instruksjonene følges vil motoren bli skadet.
• Ikke røyk under tanking eller mens gresstrimmeren er i bruk.
• Gresstrimmeren må ikke brukes uten lyddemperen og dekselet riktig montert.
• Lyddemperen må ikke berøres. Hold i begge håndtakene på gresstrimmeren med et godt grep, med fingrene på en side av håndtaket og tommelen på den andre siden.
• Sørg alltid for en stabil arbeidsstilling. Ikke strekk deg for langt og ikke jobb med kun én hånd på håndtaket.
• Trimmerhodet må ikke heves til over trimmernivå när gresstrimmerens motor er på.
• Bruk klimaanlegget kun som beskrevet i denne bruksanvisningen.
• Ikke kjør maskinen for lenge av gangen. Ta jevnlige pauser.
• Gresstrimmeren må aldri brukes uten trimmerhode-dekselet påmontert.
• Fjern ikke deler fra trimmeren. Den må heller ikke endres på. Det kan føre til alvorlige personskader eller til at gresstrimmeren ødelegges.
• Produktet må ikke brukes i lokaler med brennbare væsker og gasser. Fare for brann eller eksplosion.

Fare for brann og brannskader

• Vær alltid forsiktig ved behandling av bensin. Den er ekstremt lettantennelig.
• Fyll ikke på bensin dersom drivstoffsystemets deler er skadet.
• Fyll aldri bensin på tanken när motoren er varm. La motoren avkjøles för tanking.
• Ikke røyk eller tenn opp ild nær gresstrimmeren eller der drivstoff blir oppbevart.
• Bensin må transporteres og oppbevares på spesielle godkjente kanner, som er beregnet til nettopp dette.
• Det må aldri plasseres brennbart materiale nær gresstrimmerens lyddemper.
• Bruk ikke trimmeren hvis lyddemperen er skadet.
• Det må ikke benyttes drivstoff som er blandet med etanol eller metanol. Det kan skade drivstoffsystemet og motoren.
• Dersom du blander drivstoffet selv, bør du aldri blande mer enn det du trenger i øyeblikket. Drivstoffet bør ikke lagres over lengre periode. Gammelt drivstoff kan føre til startvansker.

Husk følgende när du bruker trimmeren

• Jobb kun alene. Forviss deg om at det ikke er noen individer i nærheten. Hold barn, husdyr og andre på sikker avstand på minst 15 m fra der gresstrimmeren brukes.
• Hvis det er flere personer som bruker gresstrimmere på samme område, skal disse holde en avstand på minst 15 meter fra hverandre.
• Unngå å komme borti fremmedlegemer med trimmertråden. Dersom dette allikevel skulle inntreffe må trimmeren skrus av og tråden sjekkes.
• Pass på alltid å ha godt fotfeste. Bruk ikke gresstrimmeren i regnvær eller vått gress.
• Forviss deg om at trimmerhodet er riktig montert og at du holder det i riktig stilling når du jobber.
• Ikke bruk trimmeren for nær gjerder, steiner eller andre harde gjenstander. Det vil kappe trimmertråden.
• Skru av gresstrimmeren og plasser den på bakken før rengjøring av området rundt trimmerhodet. Dette området må aldri rengjøres mens motoren går. Selv om trimmerhodet står stille mens motoren går kan det hende at man ved en feiltagelse starter trimmerhodet, og det kan føre til personskader.

Produktbeskrivelse

1. Trimmerhode
2. Låseratt for trimmerhode
3. Deksel
4. Riggrør
5. Feste for riggrør
6. Bøylehåndtak
7. Feste for bærereim
8. [I/0] På/av
9. Sikkerhetssperre (läser gassen)
10. Gassregulering
11. Starthåndtak
12. Tennplugg
13. Luftfilterdeksel
14. Sjåk
15. Drivstofftank
16. Primerpumpe
17. Bærereim
18. Justernøkkel
19. Inseksnøkkel
20. Tennpluggnøkkel

Montering

Montering av trimmerdeksel

Advarsel! Trimmerdekselet må monteres riktig for å beskytte brukeren og for at trimmertråden skal få riktig lengde. Det sitter en kniv i dekselet som automatisk kutter tråden i passende lengde når trimmerhodet roterer.

1. Trimmerhodet må demonteres før trimmerdekselet monteres.

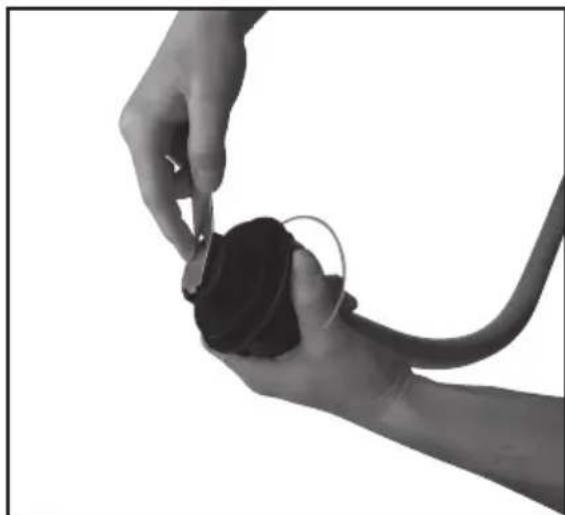

1. Hold imot på trimmerhodet og bruk hånden, eller den medfølgende nøkkelen, for å løsne mutteren/låserattet på trimmer hodet. Fjern hele trimmerhodet fra spindelen.

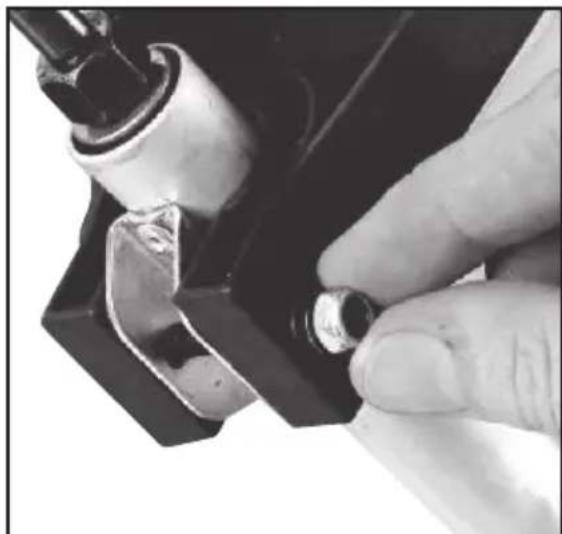

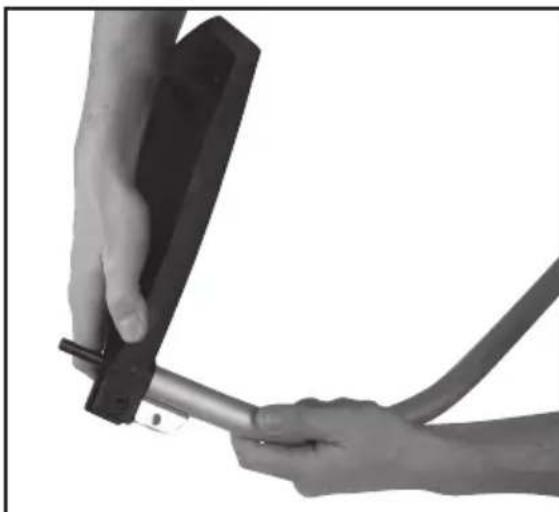

1. Skyv dekselet på transmisjonsrøret og påse at hullene på dekselet passer til hullene på festet.

1. Fest trimmerhodet på spindelen igjen.

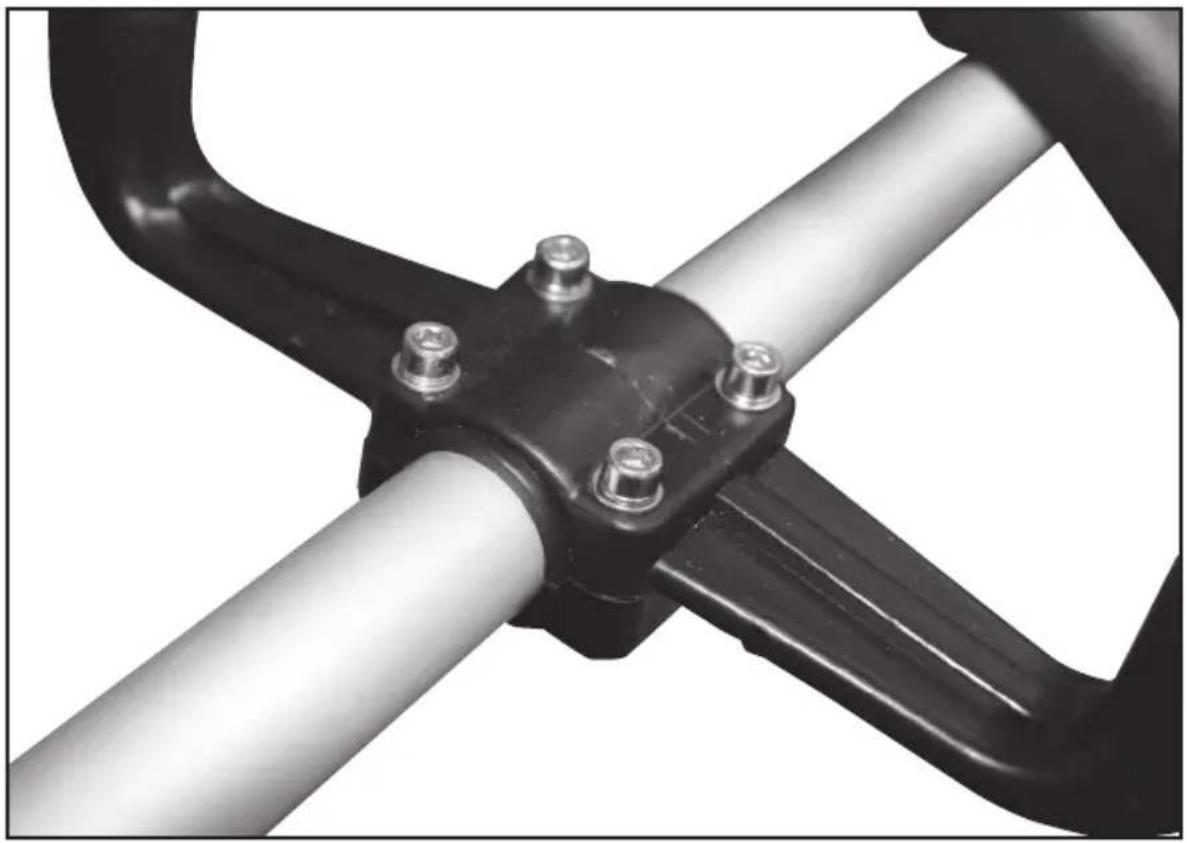

Fest bøylehåndtaket på det øvre riggrøret

Advarsel! Bensin er meget brannfarlig. Unngå røyking i nærheten av der brensel håndteres. Bruk heller ingen annen form for åpen ild, glør eller gnister. Skru av gresstrimmeren og la den avkjøles før den tankes. Tank utendørs og flytt deg minst 3 meter fra tankingsplassen før gresstrimmeren startes igjen.

Bland bensin (blyfri 95 oktan uten etanoltilsetning) med en 2-taktsolje av god kvalitet og som er beregnet for luftavkjølte 2-taktsmotorer.

Anbefalt blandingsforhold: bensin/olje 32:1 (3 %).

• Motoren er konstruert for blyfri bensin.
• Bruk drivstoff med minst 87 oktan.
• Bruk blyfritt drivstoff for å beskytte miljøet og for din egen helse.
• Drivstoff eller olje av dårlig kvalitet kan skade pakninger, drivstoffledninger og/eller drivstofftank.

Blanding av drivstoff

Obs! Vær nøye med blandingen.

1. Mål nøye opp bensin og olje før du blander.
2. Hell en liten del av bensinen i en ren dunk, som er godkjent for drivstoff.
3. Hell i all oljen og rist dunken.
4. Hell i resten av bensinen og rist dunken i minst ett minutt. Enkelte oljer kan være vanskelig å få blandet. Det er derfor viktig å riste dunken slik at oljen og bensinen blir godt blandet. Motorens levetid er avhengig av at drivstoffet er godt blandet. Dersom motoren går på for mager blanding er det fare for skader på motoren.
5. Merk dunken så det ikke kan misforstås hva den inneholder. Oljeblandet drivstoff er kun beregnet for 2-taktsmotorer, og ren bensin for 4-taktsmotorer. Derfor er det viktig å merke drivstoffsdunkene.

Obs! Bland ikke for mye drivstoff av gangen. Blandingen bør brukes innen 90 dager.

Advarsel! Bruk kun oljeblandet drivstoff for 2-taktsmotorer. Bruk av ren bensin uten innblandet olje fører raskt til motorskader, som ikke dekkes av garantien.

Oppstarting av motor

Obs! Trekk starchåndtaket rett opp. Hvis det er litt skjevt vil friksjonen mot kanten av bussingen slite på startsnøret. Dette vil forkorte snørets levetid betraktelig. Hold igjen på starchåndtaket etter startforsøket og slipp det sakte og kontrollert tilbake. Slipp aldri starchåndtaket helt etter rykket. Det kan forvolde skalder på trimmeren.

Obs! Se avsnittet Feilsøking hvis gresstrimmeren ikke starter etter gjentatte forsøk.

Start av kald motor

Klipp av trimmerträden til en lengde på ca. 13 cm før start, for å redusere belastningen under varmekjøringen.

1. Plasser gresstrimmeren på en plan flate.

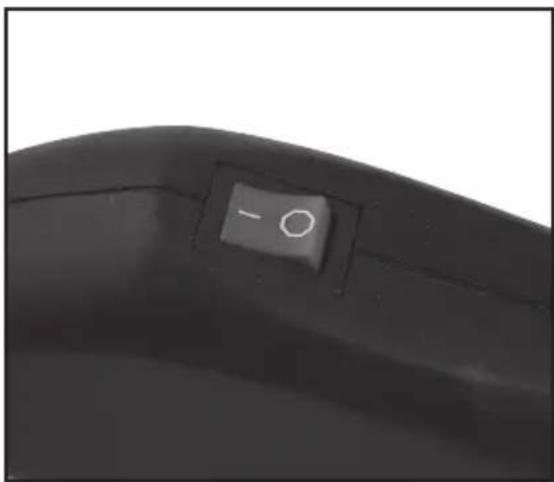

2. Still strømbryteren i posisjon 1.
3. Sett choken (14) i kaldstartposisjon (oppover).

1. Trykk inn primerpumpen (16) 6 ganger.

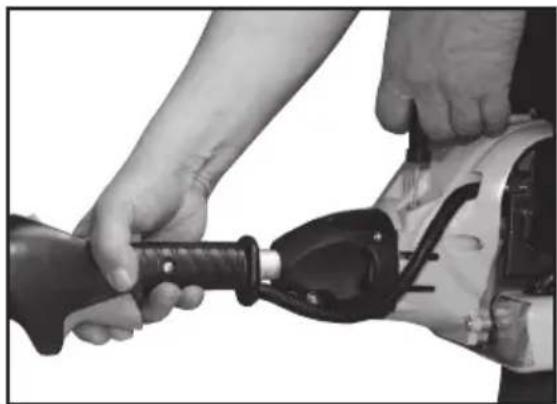

2. Hold stodig i det øvre håndtaket.
3. Dra ut starchåndtaket til du kjenner en motstand (ca. 100 mm). Rykk raskt og mykt i starchåndtaket til motoren starter eller inntil 4 ganger.
4. Plasser sjåken i åpen posisjon (nedover) så fort motoren har startet.

1. Dra ut starchåndtaket til du kjenner en motstand (ca. 100 mm). Rykk raskt og mykt i starchåndtaket til motoren starter eller inntil 4 ganger.
2. Dersom motoren ikke starter, repetees alle trinnene i Starte med kald motor som er beskrevet ovenfor.

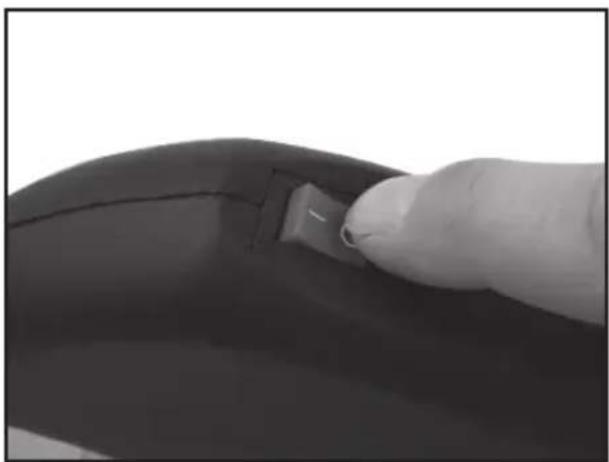

Stopp motoren

Slipp gasshåndtaket og la motoren gå på tomgang en stund. Press strømbryteren bakover mot 0.

• Advarsel! Fjern alle löse gjenstander som f.eks. tomflasker, bokser, steiner etc. fra bakken før du starter trimmingen. De kan ellers slynges ut fra trimmeren, noe som kan føre til personskade og/eller skade på trimmeren.
• Advarsel! Løft aldri trimmerhodet over knehøyde mens det snurrer rundt.
• Advarsel! Bruk aldri trimmertråd av metall eller plastkledd metall. Det kan føre til alvorlige ulykker.
• Skru trimmeren av umiddelbart hvis du merker at noe slynges avgåre eller hvis gresstrimmeren begynner og vibrere. Undersøk om gresstrimmeren er blitt skadet. Bruk den ikke dersom den er skadet.
• La motoren gå opp i turtall før du starter trimmingen. Ikke forsøk å trimme gresset med lavt turtall.
• Hold i gresstrimmeren med begge hender.
• Hold trimmerhodet parallelt med bakken og sving gress-trimmeren fram og tilbake. Flytt deg framover og sving etc. Ikke flytt fram så langt at klippingen begynner å gå tungt.
• Beveg ikke trimmerhodet mot deg, men jobb alltid fra deg.

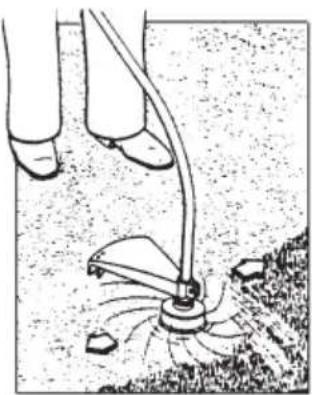

Trimming rundt trær og busker

• Bøy trimmerhodet litt framover og begynn å trimme fra venstre mot høyre samtidig som du flytter deg sakte og forsiktig rundt treet.
• Vær forsiktig så tråden ikke skjærer i treets bark eller andre vekster som skal stå igjen.
• Dersom du klipper bort gress inntil gjerder, hus, steiner etc. vil tråden slites mye.

Fjerning av vegetasjon

• Vinkle trimmerhodet ca. 30° til venstre. Det gjør det enklere hvis du løsner bøylehåndtaket og vrir det. Se bilde.
• Gjør ikke dette hvis det er fare for at noe kan slynges ut og skade mennesker eller dyr som oppholder seg nærmere enn 30 meter.

Mat ut trimmertråd på følgende måte:

1. La motoren komme opp i maks. turtall. Trykk trimmerhodet lett ned mot bakken og slipp det raskt opp igjen. Tråden mates ut automatisk.

2. Tråden vil også kappes i riktig lengde av kniven under dekselet.

3. Skru av motoren og bruk f.eks. et skrujern til å fjerne gress og annet rusk som har satt seg fast mellom beskyttelsesdekselet og trimmerhodet. Rusk mellom deksel og trimmerhode kan føre til at drivakselen ikke får nok avkjøling.

Stell og vedlikehold

Advarsel! Løsne på tennpluggens kabel før du utfører vedlikehold.

1. Drei mutteren/låserattet (A) moturs og fjern det (bruk hånden eller nøkkelen som følger med).

2. Fjern spole (B) og fjær (C) fra spindelen (D).

3. Fjern også rester av gammel tråd (H).

4. Mål opp og kapp ny trimmertråd (∅ 2 mm) til en lengde på 8,6 meter. Brett den på midten, så du har to ender som hver måler 4,3 meter. Plasser midten med bøyen i et av sporene i skiven som deler spolen.

1. Vikle opp begge endene på tråden medurs på spolen. Hold i tråden med fingrene slik at den er stram när den vikles opp. Stopp när det er ca. 15 cm igjen av trådendene.
2. Fest trådene i trådholderne (F) tvers ovenfor hverandre.
3. Fest fjæren (C) på spolens underside (hvis den ikke allerede sitter fast), trekk ut trådendene gjennom hullene (G) på siden av dekselet (E).
4. Trykk spolen (B) inn i dekselet, og mat samtidig trådene ut gjennom hullene (G).
5. Trykk inn spolen (B) slik at fjæren trykkes sammen. Rykk til i trådene slik at de løsner fra trådholderen (F) i spolen.
6. Trykk det komplette trimmerhodet på spindelen og hold fast. Dra til mutteren/låserattet (A) medurs (dra kun med håndkraft).
7. Klipp av trådene så de ikke er lengre enn 13 cm.

Luftfilter, inspeksjon/rengjøring

Bruk aldri gresstrimmeren uten luftfilter. Rengjør filteret når det er skittent eller skift det ut dersom det er skadd.

Rengjør luftfilteret på følgende måte:

1. Luftfilterdekselet fjernes ved å trykke sneppertlåsen på dekselets sider inn. Trekk så dekselet av.

1. Fjern skumplastfilteret fra dekselet.
2. Vask filteret i såpe og vann. Ikke bruk bensin.
3. Klem på filteret og la det deretter lufttørkes.
4. Sett filteret tilbake og monter dekselet igjen. Pass på at sneppertlåsene festes riktig igjen.

Forgasserinnstilling

Forgasseren er fabrikkinnstilt for optimal effekt.

Tennplugg

Tennplugg: TORCH L8RTC, Champion CJ7Y, NGK BPMR7A.

Anbefalt elektrodeavstand for tennplugg: 0,635 mm.

Moment ved festing: 12–15 Nm.

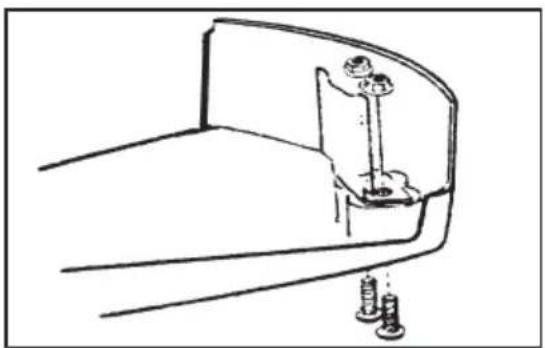

Sliping av trådkniv (på trimmerdekselet)

1. Ta kniven (E) ut av dekselet (F).
2. Sett kniven i en skrustikke, slip den med en flat fil. Fil kun en vei og vær nøye med å beholde den tidligere slipevinkelen.

1. Rengjør trimmeren utvendig.
2. Hell overskuddet av drivstoff i en godkjent dunk.
3. Start motoren när drivstofftanken er tömt.
4. La motoren gå på tomgang til den stopper, for å få tömt forgasseren for drivstoff.
5. La motoren avkjøles i ca. 5 minutter.
6. Bruk en tennpluggnøkkel for å ta ut tennpluggen.
7. Hell en teskje ren 2-taktsolje inn i sylinderen gjennom tennplugghullet. Dra sakte i starchåndtaket noen ganger for å fordele oljen inni motoren. Sett tennplugg tilbake igjen.
8. Oppbevar gresstrimmeren på et tørt og godt ventilert sted.

Start etter oppbevaring

1. Bruk en tennpluggnøkkel for å ta ut tennpluggen.
2. Rykk raskt og mykt i starchåndtaket flere ganger for å få ut overskuddsoljen fra sylinderen.
3. Rengjør tennpluggens elektroder eller skift til ny tennplugg med riktig elektrodeavstand.
4. Fest tennpluggen med en pluggnøkkel.
5. Fyll drivstoff på tanken.
6. Følg instruksjonene i avsnittet Start av kald motor.

Feilsøkingsskjema

Problem Mulig årsak.	Tiltak
Motoren starter ikke, eller går bare på lavt turtall.	Feil i startprosedyre. Les bruksanvisningen.
	Forurensing i forgasseren. La et kvalifisert verksted rengjøre forgasseren.
	Feil type tennplugg. Rengjør eller bytt ut tennpluggen.
	Tett bensinfilter. Bytt ut bensinfilter (inne i tanken).
Motoren starter, men har dårlig kraft.	Chokehåndtaket står feil. Sett chokehåndtaket på OPEN.
	Smuss på luftfilter. Rengjør eller skift filter.
	Forurensing i forgasseren. La et kvalifisert verksted rengjøre forgasseren.
Motoren svarer ikke på gassen.	Motoren er ikke varmkjørt tilstrekkelig.	La motoren gå med lavt turtall i ett minutt.
Motoren er svak ved belastning.	Tennpluggens elektrode-avstand er feil.	Rengjør og kontroller avstand eller bytt ut tennpluggen.
Motoren går ujevnt. Forurensing i forgasseren. La et kvalifisert verksted rengjøre forgasseren.
Motoren nykker. Feil bensinblanding. Bruk bensin og totaltsolje i blandningsforhold 32:1 (3 %).

Obs!

Gresstrimmeren er utformet i henhold til gjeldende sikkerhetskrav. Reparasjoner av gresstrimmer skal alltid utføres med originale reservedeler av fagmann, ellers er det risiko for personskade.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdnings-avfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Spesifikasjoner

Netto vek 5,4 kg

Motor Luftavkjølt 2-taktsmotor

Lengde riggrør 132 cm

Skjæreutstyr Nylontråd ∅ 2 mm, doble tråder

Lyd

LwA: 108 dB(A)

K: 3 dB(A)

LpA: 92 dB(A)

K: 3 dB(A)

Vibrasjon

7,0 m/s ^2

K: 1,5 m/s ^4

Utstedt av følgende testinstitusjon:
