Produkttyp	Rasentrimmer (Grasschneider)
Marke	Cocraft
Modell	GT2S (WLBC260-2WNO)
Trockengewicht	5,4 kg
Motortyp	Luftgekühlter Zweitaktmotor
Kraftstoffgemisch	32:1 (3%) Benzin zu Zweitaktöl
Zylindervolumen	25 cm³
Max. Motorleistung	0,75 kW
Max. Motordrehzahl	7500 U/min
Leerlaufdrehzahl	2800-3200 U/min
Schnittbreite	40 cm
Schneidfaden	Nylon, Ø 2 mm, Doppelfaden
Kraftstofftankkapazität	0,45 L
Schaftlänge	132 cm
Zündungstyp	Elektronisch
Zündkerze	TORCH L8RTC, Champion CJ7Y, NGK BPMR7A (Abstand 0,635 mm)
Geräuschpegel (LwA)	108 dB(A), K=3 dB(A)
Schalldruckpegel (LpA)	92 dB(A), K=3 dB(A)
Vibrationswert	7,0 m/s², K=1,5 m/s²
Sicherheitsmerkmale	Gashebelsperre, Schutzvorrichtung, Schultergurt
Wartung	Luftfilter reinigen, Zündkerze wechseln, Faden wechseln
Garantie	Einzelheiten siehe Handbuch

Häufig gestellte Fragen - GT2S Cocraft

Wie ist das richtige Kraftstoffgemisch für den Cocraft GT2S Rasentrimmer?

Verwenden Sie ein 32:1 (3%) Gemisch aus bleifreiem Benzin (95 Oktan, kein Ethanol) und hochwertigem Zweitaktöl für luftgekühlte Motoren. Vor Gebrauch gründlich mischen.

Wie starte ich einen kalten Motor am Cocraft GT2S?

Stellen Sie den Ein-/Ausschalter auf 1, bewegen Sie den Chokehebel nach oben, drücken Sie den Primerballen 6 Mal, ziehen Sie dann den Startergriff bis zum Widerstand, dann ziehen Sie ihn 4 Mal schnell durch. Nach dem Start den Choke herunterdrücken.

Wie starte ich einen warmen Motor?

Stellen Sie den Ein-/Ausschalter auf 1, verwenden Sie keinen Choke, ziehen Sie den Startergriff bis zum Widerstand, dann ziehen Sie ihn bis zu 4 Mal schnell durch. Falls er nicht startet, befolgen Sie die Kaltstartprozedur.

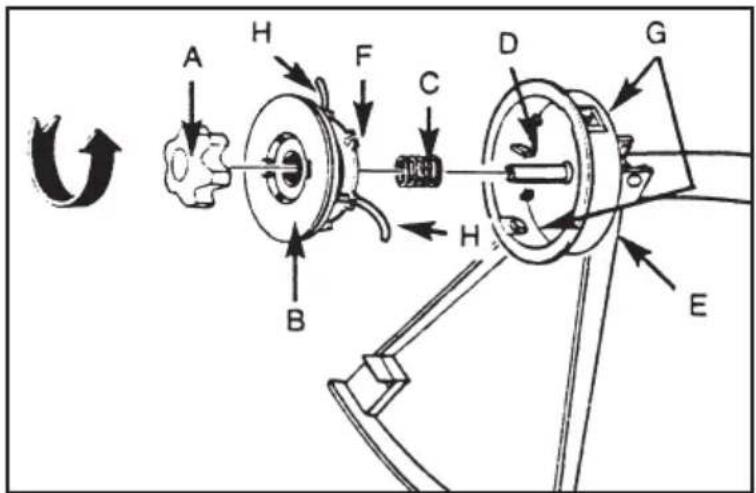

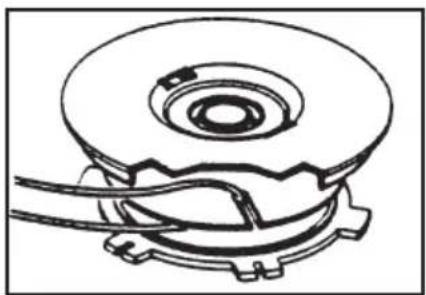

Wie wechsle ich den Schneidfaden?

Drehen Sie die Verschlusskappe gegen den Uhrzeigersinn, um sie zu entfernen, nehmen Sie Spule und Feder heraus, wickeln Sie 8,6 m 2-mm-Faden um die Spule (zur Hälfte gefaltet), stecken Sie die Enden in die Schlitze, setzen Sie alles wieder zusammen und kürzen Sie die Enden auf 13 cm.

Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung des GT2S treffen?

Tragen Sie Helm, Gehörschutz, Schutzbrille, Handschuhe und Sicherheitsschuhe. Halten Sie Umstehende mindestens 15 m fern. Nicht in der Nähe von brennbaren Materialien verwenden. Halten Sie das Gerät immer mit beiden Händen.

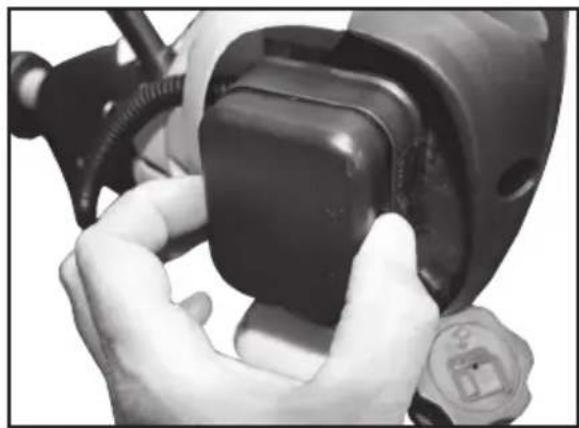

Wie reinige ich den Luftfilter?

Entfernen Sie die Luftfilterabdeckung durch Drücken der seitlichen Verriegelungen, nehmen Sie den Schaumstofffilter heraus, waschen Sie ihn mit Seife und Wasser (kein Benzin), drücken Sie ihn trocken und setzen Sie ihn wieder ein.

Was soll ich tun, wenn der Motor nicht startet?

Überprüfen Sie die Startprozedur, reinigen oder ersetzen Sie die Zündkerze, überprüfen Sie das Kraftstoffgemisch, reinigen Sie den Luftfilter oder lassen Sie den Vergaser von einem qualifizierten Techniker reinigen.

Wie lagere ich den Rasentrimmer über einen längeren Zeitraum?

Entleeren Sie den Kraftstofftank, lassen Sie den Motor laufen, bis er stoppt, entfernen Sie die Zündkerze, gießen Sie einen Teelöffel Zweitaktöl in den Zylinder, ziehen Sie den Starter, um das Öl zu verteilen, und lagern Sie das Gerät an einem trockenen, belüfteten Ort.

Was ist der empfohlene Zündkerzenabstand?

Der empfohlene Zündkerzenabstand beträgt 0,635 mm. Verwenden Sie TORCH L8RTC, Champion CJ7Y oder NGK BPMR7A, Anzugsdrehmoment 12-15 Nm.

Kann ich Metallklingen am GT2S verwenden?

Nein, verwenden Sie nur Nylon-Schneidfaden (2 mm Durchmesser). Verwenden Sie niemals Metall- oder Freischneiderklingen, da dies zu schweren Verletzungen und Schäden führen kann.

BEDIENUNGSANLEITUNG GT2S Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Art.no Model

31-1079

WLBC260-2WNO

Ver. 20151027

Original Bedienungsanleitung

2-Stroke Grass Trimmer

Art.Nr. 31-1079 Modell WLBC260-2WNO

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Achtung:

• Unsachgemäße Anwendung kann zu ernsthaften Personenschäden, Sachschäden und Zerstörung des Gerätes führen.
• Vor dem Gebrauch die Bedienungsanleitung vollständig durchlesen und sicherstellen, dass die Bedienung des Gerätes verstanden wurde. Personen, die die Bedienungsanleitung nicht gelesen haben und/oder die Bedienung des Gerätes nicht verstehen, dieses nicht benutzen lassen.
• Kein Kinderspielzeug.

Achtung: Erwachsene, Kinder und Haustiere müssen beim Betrieb der Motorsense einen Mindestabstand von 15 m einhalten. Wird der Abstand nicht eingehalten, das Gerät sofort ausschalten.

Achtung: Der Schallpegel beträgt bei Benutzung 108 dB.

Sicherheitshinweise

Produktkennzeichnung mit Sicherheitszeichen

Kopfschutz, Augenschutz und Gehörschutz benutzen.

Handschutz benutzen.

Fußschutz benutzen.

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und zum späteren Nachschlagen aufbewahren.

Steine und andere Gegenstände können von der Motorsense weggeschleudert werden.

Niemand darf sich nähern, wenn mit der Motorsense gearbeitet wird. Erwachsene, Kinder und Haustiere müssen beim Betrieb der Motorsense einen Mindestabstand von 15 m einhalten.

Nur Zubehör verwenden, das für Drehzahlen bis zu 8500 /min zugelassen ist.

Feuergefahr. Das Gerät niemals in der Nähe von offenem Feuer oder an Orten mit Funkenbildung benutzen oder mit Treibstoff befüllen. Beim Tanken, Mischen von Treibstoff etc. niemals rauchen.

Das Gerät nicht Feuchtigkeit oder Regen aussetzen.

Beim Kaltstart den Choke nach oben drücken. Ist der Motor warm, den Choke nach unten drücken.

Ein/Start

Warnt vor Situationen, die Gefahren beinhalten oder erhöhte Vorsicht erfordern. Kann auch in Zusammenhang mit anderen Symbolen und Bildern benutzt werden.

Steine und andere Gegenstände können von der Motorsense weggeschleudert werden. Kleine Gegenstände können mit hoher Geschwindigkeit davon geschleudert werden und Personenschäden verursachen. Sicheren Abstand von dem rotierenden Trimmerkopf einhalten.

Risiko für Fußverletzungen durch den rotierenden Trimmerkopf.

Der Geräuschpegel bei Gebrauch stimmt mit der EC Richtlinie 97/98E mit Zusatz 2004/26EC, Annex IV überein.

Vor dem Start die Primerpumpe 6-mal betätigen bis Treibstoff durch die Rückleitung zwischen Vergaser und Treibstofftank läuft.

Nur Trimmerköpfe verwenden, die vom Hersteller oder Verkäufer genehmigt wurden, Nur Trimmerfaden mit einem Durchmesser von 2 mm (0,079") verwenden. Bei diesem Modell niemals Messerscheiben verwenden. Der Trimmerkopf dreht sich noch weiter, nachdem die Motorsense abgeschaltet wurde.

Not-Aus.

Warnung: Außenseite wird heiß – Verbrennungsgefahr!

Allgemeine Sicherheitsvorschriften

Hinweis: Den Motor vor Wartungs-, Einstell- und Reinigungsarbeiten an der Motorsense ausschalten.

- Sicherheitsschuhe, enge Kleidung, Schutzbrille/Visier, Gehörschutz und Helm tragen.

- Das Gerät nie bei Müdigkeit, Krankheit, Aufregung oder unter Einfluss von Alkohol, Drogen oder Medikamenten, die Müdigkeit verursachen können, verwenden.

- Beim Umgang mit Treibstoff immer vorsichtig sein. Den Tankdeckel immer vorsichtig öffnen und eventuellen Druck entweichen lassen. Vergossenen Treibstoff wegwischen und das Gerät mindestens 3 m davon entfernt an einem sicheren Ort einschalten.

- Nicht rauchen und alle Zündquellen, Funken, offenen Flammen usw. an Orten eliminieren, an denen Kraftstoff gemischt oder verwahrt wird bzw. an denen mit Kraftstoff umgegangen wird.

Kinder, Haustiere und Zuschauer müssen unbedingt einen Sicherheitsabstand von 15 m zur Motorsense einhalten. Betritt jemand den Umkreis von 15 m, die Motorsense sofort ausschalten.

Bei Verwendung der Motorsense beträgt der Geräuschpegel 108 dB.

• Beim Tanken oder während des Betriebs der Motorsense nicht rauchen.
• Alle Regeln zum Brandschutz befolgen. Es liegt in der Verantwortung des Benutzers, sich über örtliche und nationale Brandschutzregelungen zu informieren.
• Bei eingeschaltetem Motor ist die Motorsense am Griff so zu halten, dass die Finger über die eine und der Daumen über die andere Seite greifen.
• Nicht in den rotierenden Trimmerfaden greifen.
• Beim Start des Motors Körperteile und Kleidung vom Trimmerfaden fernhalten. Vor dem Start sicherstellen, dass der Trimmerfaden keine Gegenstände berührt.
  • Die Motorsense nur mit abgeschaltetem Motor transportieren.
• Das Gerät vor dem Starten immer überprüfen. Nicht starten, wenn verschlissene, fehlende oder defekte Teile vorgefunden werden. Nie das Gerät benutzen, wenn es kaputt, falsch eingestellt oder nicht richtig montiert ist.
• Alle Wartungsarbeiten an der Motorsense, die über die in der Bedienungsanleitung genannten Arbeiten hinausgehen, nur von Fachpersonal und mit Originalteilen durchzuführen.
• Das Gerät vor dem Abstellen oder Transport immer ausschalten.
• Beim Abschneiden von Büschen oder dicken Grasbüscheln besonders aufpassen, da sich diese um den Trimmerkopf wickeln können.
  • Die Griffe sauber, trocken und frei von Öl und/oder Kraftstoff halten.
• Die Motorsense stets nur im Freien oder in gut belüfteten Räumlichkeiten verwenden. Nie in geschlossenen Räumen oder Gebäuden starten. Das Einatmen der Abgase ist gesundheitsschädlich, da sie Kohlenstoffoxid enthalten.
• Kleine Gegenstände können durch die Berührung des Trimmerfadens weggeschleudert werden. Vor dem Gebrauch daher die Arbeitsfläche nach kleinen Steinen, Glasscherben etc. absuchen und diese entfernen.
• Bei Schneidarbeiten auf geneigter Ebene muss man unterhalb der Motorsense stehen. Das Gerät niemals an Hängen oder Stellen mit erhöhtem Unfallrisiko (Verlieren des Gleichgewichts, Abgleiten, Hinfallen usw.) benutzen und das Gerät immer mit beiden Händen führen.
• Die Motorsense frei von Grasresten und anderen Rückständen halten, insbesondere die Abdeckung, den Trimmerkopf und den Motor.
• Nur hochwertigen 2-Takt-Kraftstoff mit einem Zusatz von 3 % 2-Takt-Öl (32:1) verwenden, der für luftgekühlte 2-Takt-Motoren vorgesehen ist. Die Verwendung von Benzin ohne Ölzusatz führt schnell zu Motorschäden, die nicht unter die Garantie fallen.
• Niemals ohne Schalldämpfer und schalldämpfendes Gehäuse starten.
• Mit festem Griff an beiden Griffen der Motorsense so anfassen, dass sich die Finger auf der einen Seite befinden und der Daumen auf der anderen Seite.

• Da der Schalldämpfer sehr heiß wird, ist er von Händen und anderen Körperteilen fernzuhalten.

• Den Trimmerkopf während des Einsatzes nicht anheben, der Trimmerfaden kann ansonsten Verletzungen verursachen. Immer so nahe wie möglich am Boden arbeiten.

• Das Gerät nicht zweckentfremden, sondern nur zum Schneiden von Unterholz sowie zum Trimmen von Rasenflächen und Gärten verwenden.
• Das Gerät nur benutzen, wenn dieses komplett und korrekt montiert wurde.
• Das Gerät niemals verändern oder zweckentfremden.
• Das Gerät niemals in der Nähe brennbarer Gase oder Flüssigkeiten einsetzen, dies kann zu Brand oder Explosion führen.
• Reparaturen sind nur von qualifizierten Servicetechnikern und mit Originalzubehör durchzuführen.
• Vor Gebrauch sicherstellen, dass die Isolierung am Zündkabel unbeschädigt ist.
• Die Berühung einer nicht isolierten Stelle während der Anwendung kann zu Stromschlägen führen.

Der Rasentrimmer kann ohne Vorwarnung nach hinten oder zur Seite geschleudert werden, wenn er auf zu große Gegenstände trifft.

Bitte beachten

• Niemals anderen als den in der Bedienungsanleitung empfohlenen Treibstoff verwenden. Stets alle Anweisungen dieser Bedienungsanleitung befolgen, was Treibstoff und Schmieren betrifft. Unbedingt nur Benzin mit 3 % Zweitaktöl benutzen. Bei Nichtbefolgung dieser Anweisungen können Motorschäden entstehen.
• Niemals beim Tanken oder Benutzen des Gerätes rauchen.
• Den Rasentrimmer niemals ohne korrekt montierten Schalldämpferschutz benutzen.
• Den Schalldämpfer nicht berühren. Mit festem Griff an beiden Griffen der Motorsense so anfassen, dass sich die Finger auf der einen Seite befinden und der Daumen auf der anderen Seite.
• Immer für stabilen Stand und Gleichgewicht sorgen. Nicht nach vorne oder seitlich strecken und nicht mit nur einer Hand arbeiten.
• Den Trimmerkopf nicht anheben nachdem das Gerät gestartet wurde.
• Das Produkt nicht für andere Zwecke als in dieser Bedienungsanleitung beschriebenen verwenden.
• Nicht zu lange am Stück arbeiten, sondern regelmäßig Pausen einlegen.
• Niemals das Gerät ohne die Schutzhaube über dem Trimmerkopf benutzen.
• Keine Teile am Gerät entfernen, hinzufügen oder ändern. Dies kann zu Personenschäden oder Zerstörung des Gerätes führen.
• Das Gerät nicht in der Nähe von entzündlichen Flüssigkeiten oder Gasen verwenden. Brand- und Explosionsrisiko.

Brand- und Verbrennungsrisiko

• Beim Umgang mit Benzin immer sehr vorsichtig vorgehen, denn es ist extrem leicht entzündbar.
• Niemals Benzin nachfüllen, wenn das Treibstoffsystem oder Teile davon beschädigt sind.
• Niemals Benzin nachfüllen, solange der Motor warm ist. Erst abkühlen lassen.
• Niemals in der Nähe des Rasentrimmers oder dem Aufbewahrungsort des Treibstoffes rauchen oder Feuer entzünden.
• Benzin nur in für diesen Zweck genehmigten Behältern transportieren und aufbewahren.
• Niemals brennbares Material in der Nähe des Schalldämpfers platzieren.
• Das Gerät nicht benutzen, wenn der Schalldämpfer auf irgendeine Weise beschädigt ist.
• Niemals Treibstoff vermischt mit Ethanol oder Methanol verwenden, dies kann das Treibstoffsystem und den Motor ernsthaft beschädigen.
• Niemals mehr Treibstoff anmischen als für den nächsten Gebrauch benötigt wird. Den Treibstoff nicht längere Zeit lagern, alter Treibstoff kann zu Schwierigkeiten beim Start des Motors führen.

Beim Gebrauch bitte beachten

• Alleine, ohne Helfer arbeiten. Sicherstellen, dass sich keine Person in der Nähe befindet. Kinder, Haustiere und Zuschauer unbedingt mit einem Sicherheitsabstand von 15 m zur Motorsense fernhalten.
• Arbeiten mehrere Personen mit einer Motorsense, einen Sicherheitsabstand von 15 m zwischen jeder Person einhalten.
• Die Berührung von Gegenständen mit dem Trimmerfaden nach Möglichkeit vermeiden. Geschieht dies dennoch, das Gerät abschalten und den Trimmerfaden kontrollieren.
• Unbedingt immer für sicheren Stand sorgen. Nicht bei Regen oder feuchtem/nassem Gras arbeiten.
• Sicherstellen, dass der Trimmerkopf korrekt montiert ist. Auf eine korrekte Arbeitshaltung achten.
• Nicht zu nahe an Zäunen, Steinen und anderen harten Gegenständen arbeiten. Der Trimmerfaden kann beschädigt oder abgetrennt werden.
• Das Gerät abschalten und auf den Boden stellen, wenn es nötig wird, den Trimmerkopf zu reinigen. Niemals den Trimmerkopf bei laufendem Motor säubern. Auch wenn der Trimmerkopf stillsteht, wenn der Motor an ist, kann dieser aus Versehen ausgelöst werden, was zu Körperverletzungen führen kann.

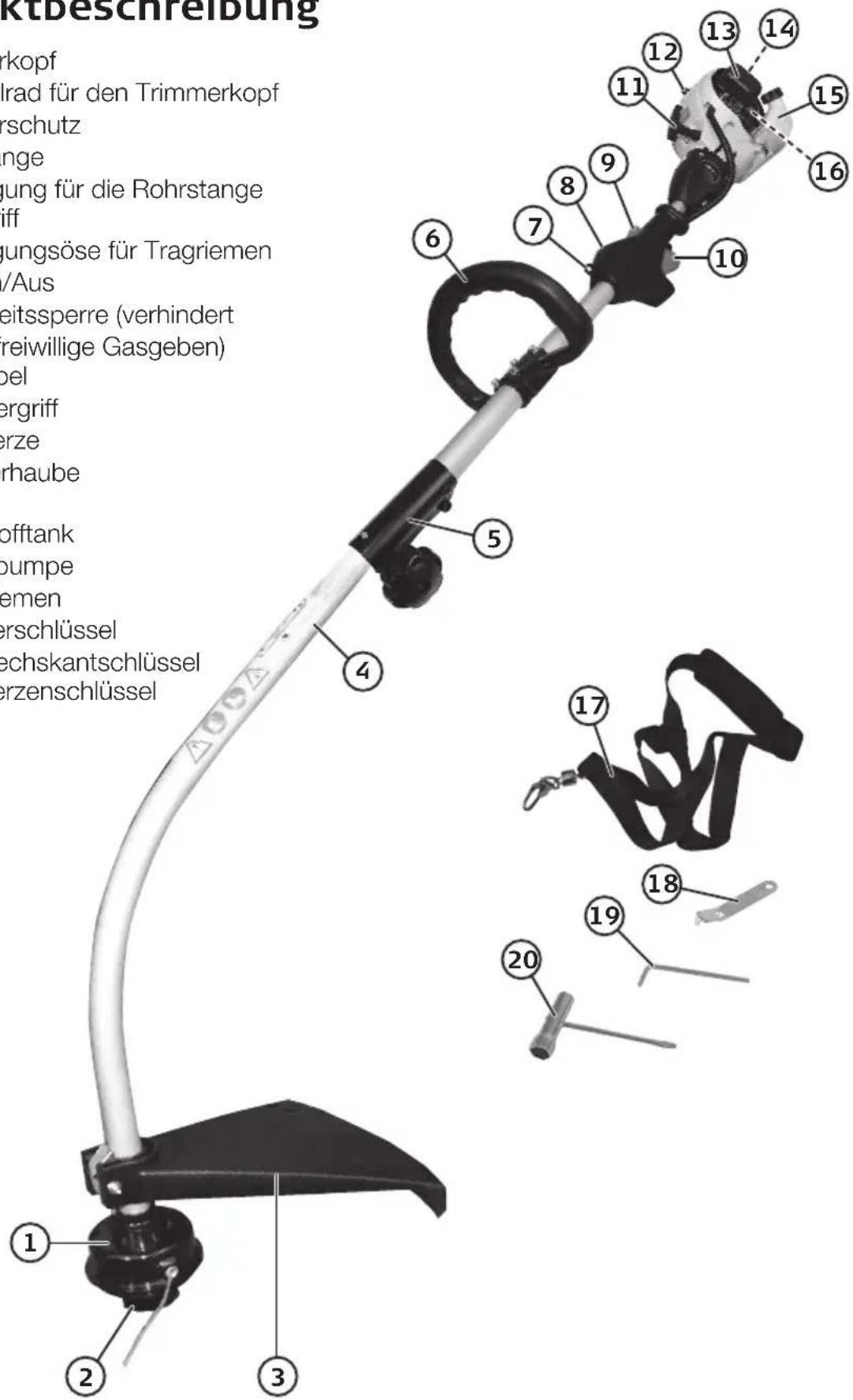

Produktbeschreibung

1. Trimmerkopf
2. Feststellrad für den Trimmerkopf
3. Trimmerschutz
4. Rohrstange
5. Befestigung für die Rohrstange
6. Bügelgriff
7. Befestigungsöse für Tragriemen
8. [I/0] Ein/Aus
9. Sicherheitssperre (verhindert das unfreiwillige Gasgeben)
10. Gashebel
11. Anlassergriff
12. Zündkerze
13. Luftfilterhaube
14. Choke
15. Treibstofftank
16. Primerpumpe
17. Trageriemen
18. Trimmerschlüssel
19. Innensechskantschlüssel
20. Zündkerzenschlüssel

Montage

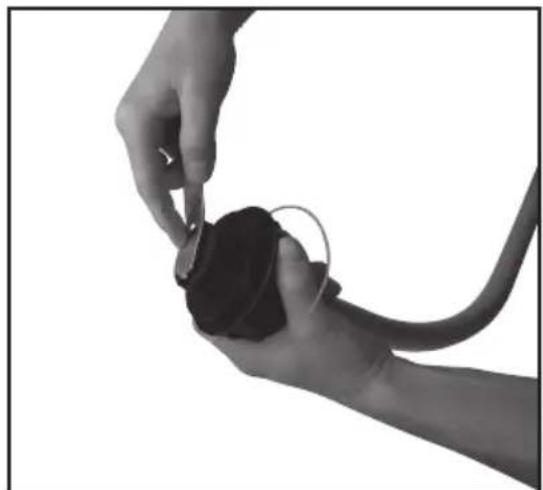

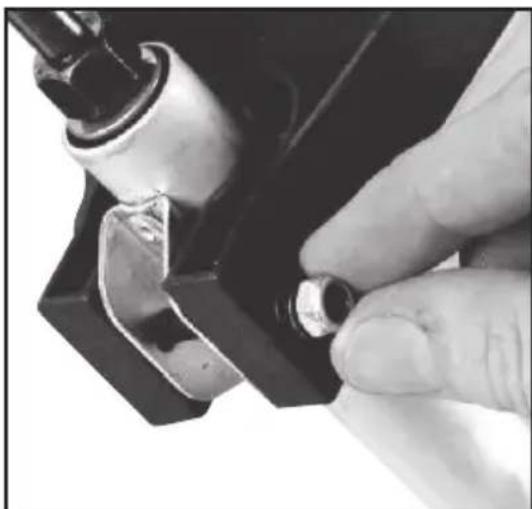

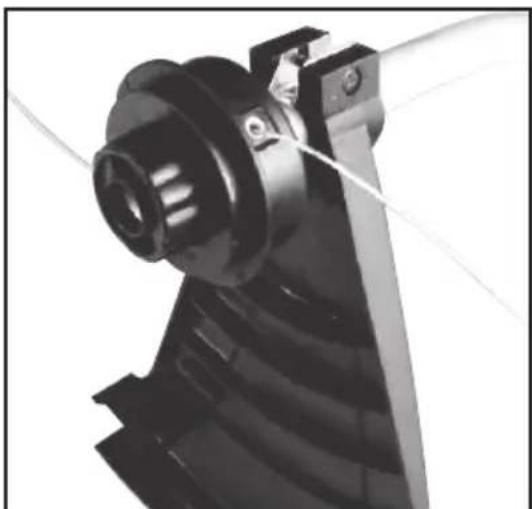

Montage des Trimmerschutzes

Warnung: Um den Benutzer zu schützen und damit der Trimmerfaden die richtige Länge bekommt muss der Trimmerschutz montiert werden. Am Schutz befindet sich eine Klinge, die den Trimmerfaden automatisch auf die korrekte Länge abschneidet, sobald sich der Trimmerkopf dreht.

1. Vor der Montage des Trimmerschutzes muss der Trimmerkopf abmontiert werden.

1. Den Trimmerkopf festhalten und die Mutter bzw. den Drehknopf per Hand oder mit dem mitgelieferten Schraubschlüssel lösen. Den kompletten Trimmerkopf von der Spindel abnehmen.

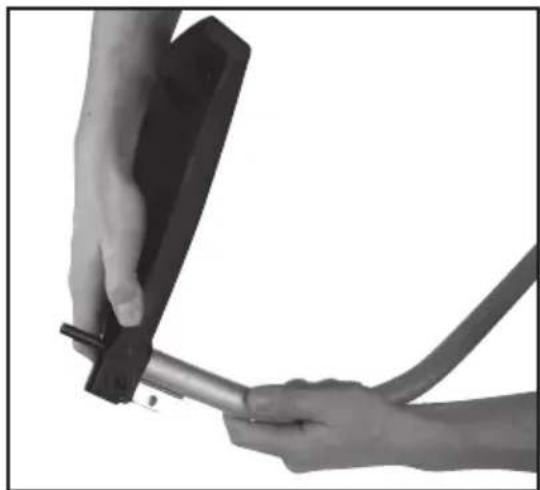

1. Den Trimmerschutz auf die Stange stecken und die Löcher im Trimmerschutz über die Löcher in der Halterung setzen.

1. Die Schraube von der Seite mit der sechseckigen Vertiefung in den Trimmer schutz stecken. Die Scheibe und die Mutter anbringen.

1. Den Trimmerkopf wieder an der Spindel anbringen.

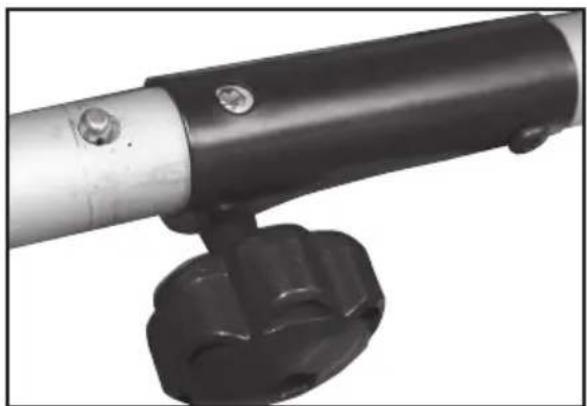

Die untere Stange montieren

Die untere Stange in die obere schieben und sicherstellen, dass die Sperrkugel einrastet. Die Stange mit der Feststellschraube befestigen.

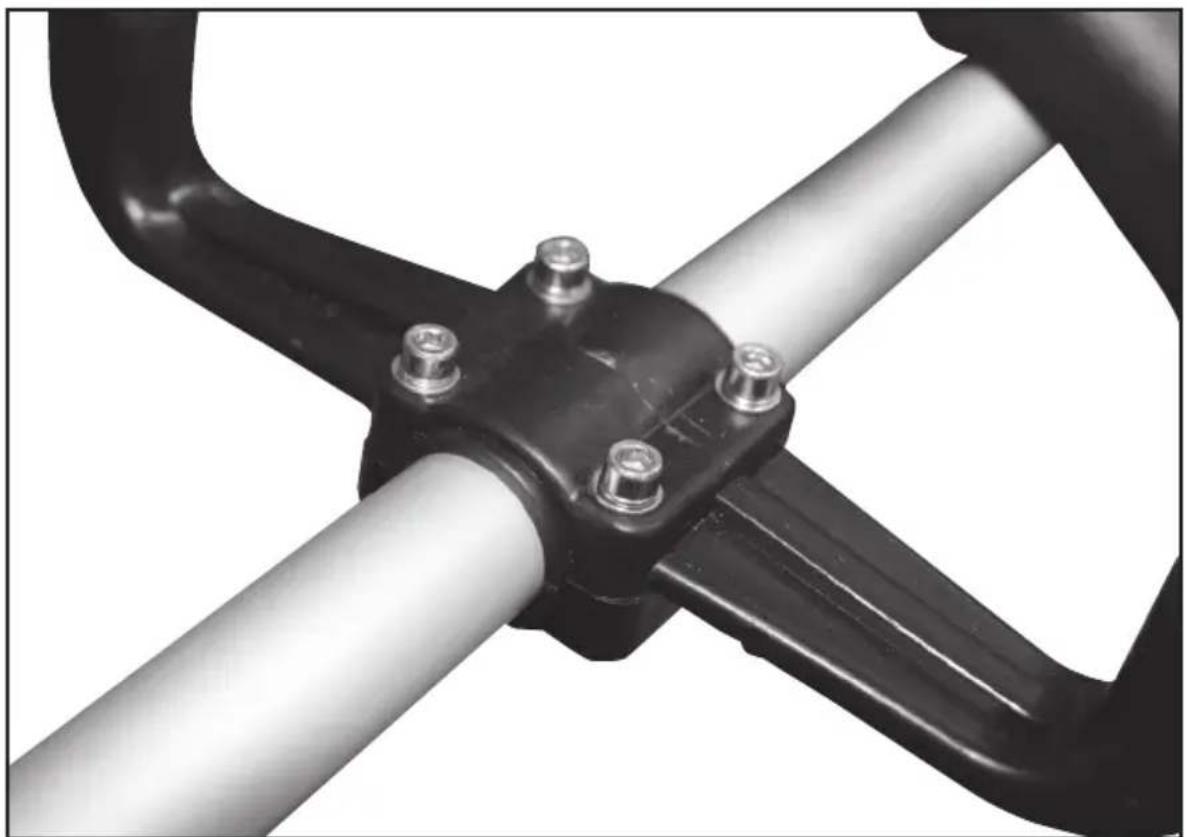

Den Bügelgriff auf der oberen Stange befestigen

Kraftstoff und Schmierung

Warnung: Benzin ist leicht entzündlich. Niemals in der Nähe von Treibstoff rauchen. Offene Flammen, Glut oder Funken sind ebenfalls untersagt. Die Motorsense vor dem Befüllen abschalten und abkühlen lassen. Das Befüllen stets im Freien vornehmen und zum Starten der Motorsense stets einen Abstand von mindestens 3 Meter vom Befüllungsort wahren.

Benzin (bleifrei, ohne Ethanolzusatz) mit einem hochwertigen 2-Takt-Öl mischen, das für luftgekühlte 2-Takt-Motoren vorgesehen ist.

Empfohlenes Mischungsverhältnis: Benzin/Öl 32:1 (3 %).

• Der Motor ist für den Betrieb mit bleifreiem Kraftstoff konzipiert.
• Stets Kraftstoff mit mindestens 87 Oktan verwenden.
• Zum Schutz von Umwelt und Gesundheit bleifreien Kraftstoff verwenden.
• Minderwertiger Kraftstoff bzw. minderwertiges Öl kann die Dichtungen, Kraftstoffleitungen oder den Kraftstofftank beschädigen.

Mischen des Kraftstoffs

Achtung: Beim Mischen sorgfältig vorgehen.

1. Benzin und Öl vor dem Mischen sorgfältig abmessen.
2. Ein wenig Benzin in einen reinen, für Kraftstoff geeigneten Kanister geben.
3. Alles Öl hineingeben und den Behälter schütteln.
4. Das restliche Benzin zugeben und den Behälter mindestens eine Minute lang schütteln. Bestimmte Öle lassen sich nur schwer mischen, daher ist es wichtig, den Behälter zu schütteln, damit sich Öl und Benzin mischen. Wenn der Kraftstoff gut gemischt ist, hält der Motor länger. Wird der Kraftstoff nicht korrekt gemischt, kann der Motor mit einem zu mageren Gemisch laufen, was ein größeres Risiko für Motorschäden nach sich zieht.
5. Den Kanister kennzeichnen, sodass keine Missverständnisse bezüglich des Inhalts entstehen können. Ein Öl-Kraftstoff-Gemisch ist nur für 2-Takt-Motoren vorge- sehen, reines Benzin hingegen für 4-Takt-Motoren. Daher ist es sehr wichtig, die Kraftstoffbehälter korrekt zu kennzeichnen.

Achtung: Nicht zu viel Kraftstoffgemisch herstellen. Angemischter Kraftstoff ist innerhalb eines Monats zu verbrauchen.

Warnung: Für 2-Takt-Motoren stets ein Öl-/Kraftstoffgemisch verwenden. Die Verwendung von reinem Benzin ohne Ölzusatz führt schnell zu Motorschäden, die nicht unter die Garantie fallen.

Die Motorsense tanken

1. Die Motorsense vor dem Befüllen abschalten und abkühlen lassen.
2. Den Tankverschluss abschrauben.
3. Den Tank bis auf 80 % des Fassungsvermögens mit Kraftstoff befüllen.
4. Den Tankverschluss wieder fest anschrauben und ggf. übergelaufenen oder verspritzten Kraftstoff am und um die Motorsense herum mit einem Tuch aufnehmen.

Anlassen des Motors

Achtung: Den Anlassergriff gerade herausziehen. Wenn er schräg gezogen wird, bewirkt die Reibung an den Rändern der Buchse, dass der Anlasserzug verschleißt und nach einiger Zeit durchscheuert. Den Anlassergriff nach dem Anlassversuch festhalten und vorsichtig in die Ausgangsposition zurückbringen. Den Anlassergriff nach dem Anlassversuch nie komplett loslassen, da er sich verheddern kann oder etwas an der Motorsense beschädigen kann.

Achtung: Siehe den Abschnitt Fehlersuche, wenn sich die Motorsense auch nach wiederholten Versuchen nicht anlassen lässt.

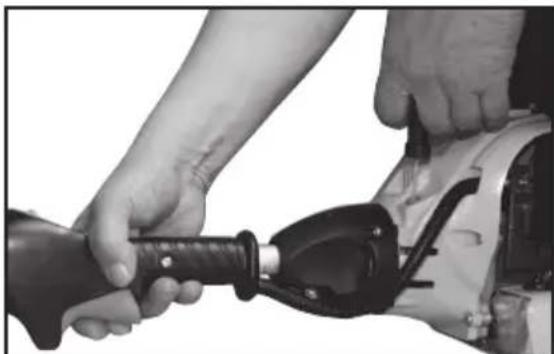

Anlassen eines kalten Motors

Vor der Inbetriebnahme die Trimmerfäden auf eine Länge von ca. 13 cm kürzen, um die Belastung in der Warmlaufphase zu minimieren.

1. Die Motorsense auf einen trockenen, ebenen Untergrund platzieren.
2. Ein-/Ausschalter in Stellung 1 bringen.
3. Den Choke (14) in die Position für den Kaltstart bringen (nach oben).

1. Die Primerpumpe (16) bis zu 6 Mal drücken.
2. Den oberen Griff gut festhalten.
3. Den Anlassergriff herausziehen, bis ein Wiederstand zu merken ist (ca. 100 mm). Schnell und weich am Anlassergriff ziehen (bis zum Starten des Motors oder bis zu 4-mal).
4. Sobald der Motor an ist, den Choke in die offene Stellung bringen (nach unten).

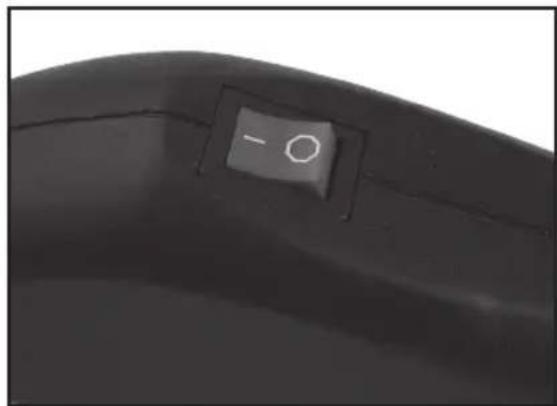

Anlassen eines warmen Motors

1. Die Motorsense auf einen trockenen, ebenen Untergrund platzieren.
2. Ein-/Ausschalter in Stellung 1 bringen.
3. Den oberen Griff gut festhalten.

1. Den Anlassergriff herausziehen, bis ein Wiederstand zu merken ist (ca. 100 mm). Schnell und weich am Anlassergriff ziehen (bis zum Starten des Motors oder bis zu 4-mal).
2. Sollte der Motor nicht starten, die Schritte unter Anlassen eines kalten Motors befolgen.

Ausschalten des Motors

Den Gashebel loslassen und den Motor im Leerlauf laufen lassen. Den Ein-/Ausschalter nach hinten auf 0 drücken.

- Warnung: Vor der Benutzung der Motorsense alle Gegenstände (Dosen, Flaschen, Steine etc.) die im Weg seien könnten vom Boden entfernen. Diese können nämlich durch die Motorsense weggeschleudert werden und so zu Personen- und Sachschäden führen.

- Warnung: Den rotierenden Trimmerkopf nie über Kniehöhe heben.

- Warnung: Nie einen Trimmerfaden aus Metall oder mit Kunststoff überzogenem Metall verwenden, dies kann zu schweren Unfällen führen.

- Wenn etwas spürbar weggeschleudert wurde oder wenn die Motorsense zu vibrieren beginnt, die Motorsense sofort abschalten und überprüfen, ob sie Schaden genommen hat. Eine beschädigte Motorsense niemals verwenden.

- Vor dem Schneiden des Rasens den Motor bis auf seine volle Drehzahl bringen. Nie versuchen, mit niedriger Motordrehzahl Gras zu schneiden.

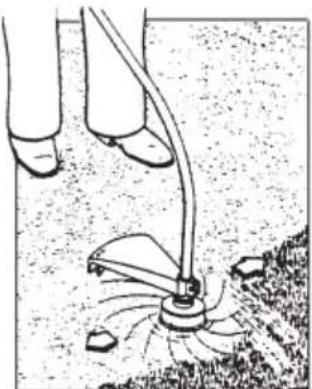

• Die Motorsense fest mit beiden Händen halten.

- Den Trimmerkopf parallel zum Boden halten und die Motorsense vor- und zurückschwenken, nach vorn bewegen und schwingen usw. Nicht so weit nach vorn bewegen, dass sie schwergängig wird.

- Den Trimmerkopf nicht zu sich hinbewegen, immer vom Körper weg arbeiten.

Verwenden der Motorsense um Bäume und Büsche herum

- Den Trimmerkopf etwas nach vorn schieben und die Motorsense von links nach rechts führen. Dabei gleichzeitig vorsichtig um den Baum herum bewegen.

- Darauf achten, dass der Schneidfaden die Baumrinde bzw. die Pflanzen, die stehen bleiben sollen, nicht beschädigt.

- Beim Kürzen von Gras in der Nähe von Zäunen, Hausfundamenten, Steinen usw., verschleißt der Faden stark.

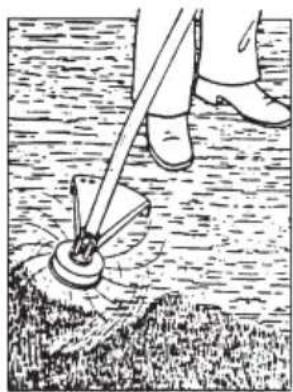

Vorbereitung des Untergrunds (Entfernen jeglicher Vegetation)

- Den Trimmerkopf in einem Winkel von ca. 30° nach links halten. Es geht leichter, wenn der Bügelgriff gelöst und gedreht wird. Siehe Abbildung.

- Dies nicht tun, wenn auch nur das geringste Risiko besteht, dass etwas weggeschleudert wird und dabei Personen oder Tiere verletzten könnte, die sich näher als in einem Abstand von 30 Metern zur Motorsense befinden.

Den Faden herausführen

Den Trimmerfaden folgendermaßen herausführen:

1. Den Motor bei Vollgas laufen lassen. Den Trimmerkopf gegen den Boden drücken und wieder anheben. Dabei wird der Nylonfaden automatisch nachgeführt.

2. Der Nylonfaden wird durch das Messer auf die richtige Länge zugeschnitten.

3. Den Motor abschalten und Gras oder andere Objekte, die sich zwischen dem Schutz und dem Trimmerkopf festgesetzt haben, mit einem Schraubendreher o. ä. entfernen da sich ansonsten die Kühlung der Antriebsachse verschlechtern kann.

Warnung: Vor der Wartung das Zündhütchen von der Zündkerze lösen.

G. Öffnung für den Faden

H. Trimmerfaden

Fadenwechsel

1. Das Sperrad (A) gegen den Uhrzeigersinn drehen und von Hand oder mit dem mitgelieferten Schlüssel entfernen.

2. Die Spule (B) und die Feder (C) von der Spindel (D) abbauen.

3. Den vorhandenen Trimmerfaden (H) entfernen.

4. Einen Trimmerfaden mit Durchm. 2 mm auf eine Länge von 8,6 m schneiden. Den Faden in der Mitte falten, sodass ein doppelter Faden mit 4,3 m Länge entsteht. Den Knick mittig auf eine der Nuten in der Scheibe platzieren, die die Spule unterteilt.

1. Beide Fadenenden im Uhrzeigersinn auf die Spule wickeln. Den Faden die ganze Zeit über so festhalten, dass er beim Aufwickeln leicht gespannt ist. Wenn noch ca. 15 cm übrig sind, mit dem Aufwickeln aufhören.

2. Die Fäden in den Fadenhaltern (F) mittig aufeinanderdrücken.

3. Die Feder (C) an der Unterseite der Spule andrücken (wenn sie nicht bereits angebracht ist). Die Fadenenden durch die Öffnung (G) seitlich an der Abdeckung (E) ziehen.

4. Die Spule (B) in die Abdeckung drücken und gleichzeitig die Fäden durch die Öffnung (G) herausführen.

5. Die Spule (B) hineindrücken, sodass die Feder herausgedrückt wird. An den Fäden ziehen, sodass sie sich von den Fadenhaltern (F) in der Spule lösen.

6. Den kompletten Trimmerkopf an der Spindel andrücken und festhalten. Das Sperrad (A) entgegen dem Uhrzeigersinn anziehen (nur von Hand anziehen).

7. Die Fäden kürzen, sodass sie nicht länger als 13 cm sind.

Luftfilter, Kontrolle und Reinigung

Den Rasentrimmer niemals ohne Luftfilter verwenden. Den Filter reinigen oder austauschen, falls er schmutzig oder beschädigt ist.

Den Luftfilter folgendermaßen reinigen:

1. Die Luftfilterhaube durch Drücken auf den Schnappverschluss an der Seite der Haube öffnen und dann abnehmen.

1. Den Schaumstofffilter aus der Haube nehmen.
2. Den Filter mit Wasser und Seife auswaschen. Kein Benzin verwenden.
3. Den Filter auswringen und dann an der Luft trocknen lassen.
4. Den Filter wieder einsetzen und die Haube anbringen. Sicherstellen, dass die Schnappverriegelung einrastet.

Einstellen des Vergasers

Der Vergaser ist ab Werk optimal eingestellt.

Zündkerze

Zündkerze: TORCH L8RTC, Champion CJ7Y, NGK BPMR7A

Empfohlener Elektrodenabstand der Zündkerze: 0,635 mm.

Anziehdrehmoment: 12–15 Nm.

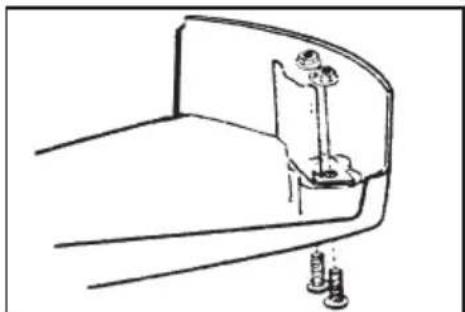

Schärfen der Fadenklinge (am Trimmerschutz)

1. Die Fadenklinge aus dem Filterschutz entfernen.

2. Die Fadenklinge in einen Schraubstock einspannen.

Die Fadenklinge mit einer Flachfeile schärfen. Nur in eine Richtung feilen und darauf achten, den vorherigen Schleifwinkel beizubehalten.

1. Die Motorsense von außen reinigen.
2. Den Kraftstoff im Kraftstofftank in einen Benzinkanister füllen.
3. Den Motor mit leerem Kraftstofftank anlassen.
4. Den Motor im Leerlauf laufen lassen, bis er stehen bleibt, um so den restlichen Kraftstoff aus dem Vergaser zu bekommen.
5. Den Motor ca. 5 Minuten lang abkühlen lassen.
6. Die Zündkerze mit einer Zündkerzennuss entfernen.
7. Einen Teelöffel reines 2-Takt-Öl durch das Zündkerzenloch in den Zylinder gießen. Dann einige Male sanft am Anlassergriff ziehen, um das Öl über die Motorinnen-seite zu verteilen. Die Zündkerze wieder einsetzen.
8. Die Motorsense an einem trockenen und gut belüfteten Ort aufbewahren.

Inbetriebnahme nach der Lagerung

1. Die Zündkerze mit einer Zündkerzennuss entfernen.
2. Mehrmals schnell und sanft am Anlassergriff ziehen, um das überschüssige Öl aus dem Zylinder abzulassen.
3. Die Elektroden der Zündkerze reinigen oder eine neue Zündkerze mit korrektem Elektrodenabstand verwenden.
4. Die Zündkerze mit einer Zündkerzennuss anziehen.
5. Kraftstoff in den Tank füllen.
6. Die Anweisungen im Abschnitt Anlassen eines kalten Motors befolgen.

Fehlersuche

Problem Ursache Lösung
Motor startet nicht oder läuft nur mit niedriger Drehzahl.	Bedienungsfehler beim Starten.	Bedienungsanleitung durchlesen.
	Vergaser verschmutzt. Vergaser in Fachwerkstatt reinigen lassen.
	Fehler an der Zündkerze. Zündkerze reinigen oder austauschen.
	Kraftstofffilter verstopft. Kraftstofffilter austauschen (befindet sich im Tank).
Motor startet, erzeugt aber nicht die nötige Kraft.	Choke falsch eingestellt. Choke öffnen (OPEN).
	Luftfilter verschmutzt. Filter reinigen oder austauschen.
	Vergaser verschmutzt. Vergaser In Fachwerkstatt reinigen lassen.
Motor reagiert nicht auf Betätigung des Gashebels.	Motor nicht warm genug. Motor eine Minute bei niedrigster Drehzahl laufen lassen.
Motor arbeitet bei Belastung zu schwach.	Falscher Elektroden-abstand der Zündkerze.	Reinigen und den Abstand kontrollieren oder Austauschen.
Motor läuft ungleichmäßig.	Vergaser verschmutzt. Vergaser in Fachwerkstatt reinigen lassen.
Starke Rauchent-wicklung am Motor.	Falsches Kraftstoff-gemisch.	Benzin und 2-Takt-Öl im Mischungsverhältnis 32:1 (3 %) verwenden.

Achtung:

Die Motorsense erfüllt die geltenden Sicherheitsanforderungen. Reparaturen der Motorsense sind stets von einem Fachmann unter Verwendung von Originalersatzteilen durchzuführen, ansonsten besteht Verletzungsgefahr.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Trockengewicht 5,4 kg

Motor Luftgekühlter 2-Takt-Motor

Kraftstoff Mischungsverhältnis Benzin und Öl 32:1 (3 %)

Hubraum 25 cm ^4

Schnittbreite 40 cm

Zündung Elektronisch

Max. Motorleistung 0,75 kW

Max. Motordrehzahl 7500 /min

Leerlaufdrehzahl 2800–3200 /min

Zündkerze TORCH L8RTC, Champion CJ7Y, NGK BPMR7A

Tankvolumen 0,45 l

Länge Rohrstange 132 cm

Schneidvorrichtungen Nylondraht ∅ 2 mm, doppelter Draht

Geräuschpegel LwA: 108 dB(A) K: 3 dB(A)

LpA: 92 dB(A) K: 3 dB(A)

Schwingungswert 7,0 m/s² K: 1,5 m/s²

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

GRASS TRIMMER

Cocraft 31-1079

WLBC260-2WNO

Erteilt durch folgendes Testinstitut:

VCA HEADQUARTERS, 1 THE EASTGATE OFFICE CENTRE,

EASTGATE ROAD, BRISTOL, BS5 6XX, UNITED KINGDOM

Klas Balkow

President

Insjön, Sweden, 2013-09-10

Sverige

Unsere Homepage www.clasohlson.de

besuchen und auf Kundenservice klicken.
