Tuotetyyppi	Ruohonleikkuri (viivainleikkuri)
Merkki	Cocraft
Malli	GT2S (WLBC260-2WNO)
Kuivapaino	5.4 kg
Moottorityyppi	Ilmajäähdytetty 2-tahti
Polttoainesekoitus	32:1 (3%) bensiiniä ja 2-tahtiöljyä
Sylinteritilavuus	25 cm³
Moottorin maksimiteho	0,75 kW
Moottorin maksiminopeus	7500 rpm
Joutokäyntinopeus	2800-3200 rpm
Leikkuuleveys	40 cm
Leikkuulinja	Nailon, Ø 2 mm, kaksoislinjat
Polttoainesäiliön tilavuus	0,45 L
Varren pituus	132 cm
Sytytystyyppi	Elektroninen
Sytytystulppa	TORCH L8RTC, Champion CJ7Y, NGK BPMR7A (väli 0,635 mm)
Melutaso (LwA)	108 dB(A), K=3 dB(A)
Äänenpaine (LpA)	92 dB(A), K=3 dB(A)
Tärinätaso	7,0 m/s², K=1,5 m/s²
Turvaominaisuudet	Kaasu liipaisimen lukitus, suojus, olkahihna
Huolto	Ilmansuodattimen puhdistus, sytytystulpan vaihto, leikkuulinjan vaihto
Takuu	Katso käyttöohjeesta lisätietoja

Usein kysytyt kysymykset - GT2S Cocraft

Mikä on oikea polttoaineseos Cocraft GT2S ruohonleikkurille?

Käytä 32:1 (3%) seosta lyijytöntä bensiiniä (95-oktaanista, ei etanolia) ja korkealaatuista 2-tahtiöljyä ilmajäähdytteisille moottoreille. Sekoita huolellisesti ennen käyttöä.

Kuinka käynnistän kylmän moottorin Cocraft GT2S:ssä?

Aseta päälle/pois-kytkin asentoon 1, siirrä rikastinvipua ylös, paina esitäyttöpalloa 6 kertaa, vedä sitten käynnistyskahvaa vastukseen asti ja vedä sitten nopeasti 4 kertaa. Kun moottori käynnistyy, työnnä rikastin alas.

Kuinka käynnistän lämpimän moottorin?

Aseta päälle/pois-kytkin asentoon 1, älä käytä rikastinta, vedä käynnistyskahvaa vastukseen asti ja vedä sitten nopeasti enintään 4 kertaa. Jos se ei käynnisty, noudata kylmäkäynnistysmenettelyä.

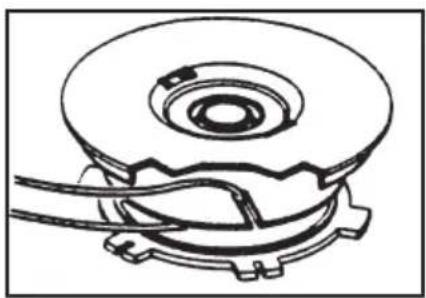

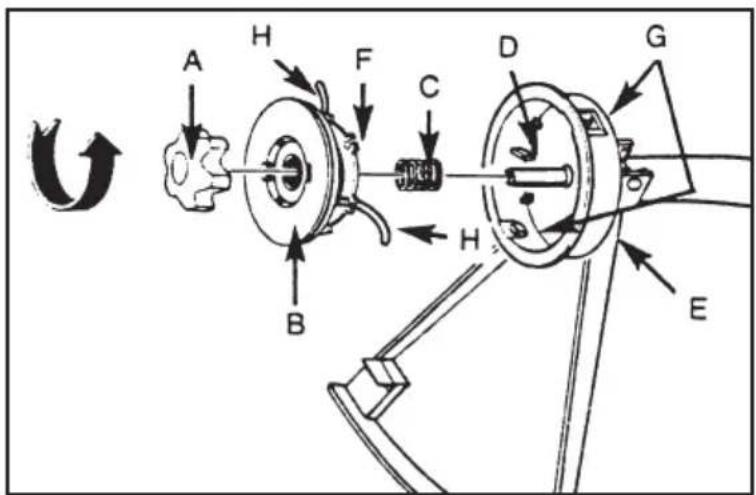

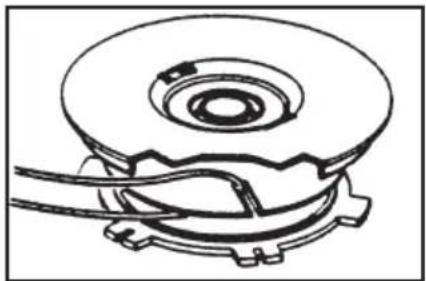

Kuinka vaihdan leikkuulinjan?

Käännä lukituskorkkia vastapäivään poistaaksesi, ota kela ja jousi ulos, kääri 8,6 m 2 mm linjaa kelaan (taitettu puoliksi), työnnä päät uriin, kokoa uudelleen, leikkaa päät 13 cm pituisiksi.

Mitä turvatoimenpiteitä minun tulee noudattaa käyttäessäni GT2S:ää?

Käytä kypärää, kuulosuojaimia, suojalaseja, käsineitä ja turvajalkineita. Pidä sivulliset vähintään 15 metrin päässä. Älä koskaan käytä lähellä syttyviä materiaaleja. Pidä aina kiinni molemmilla käsillä.

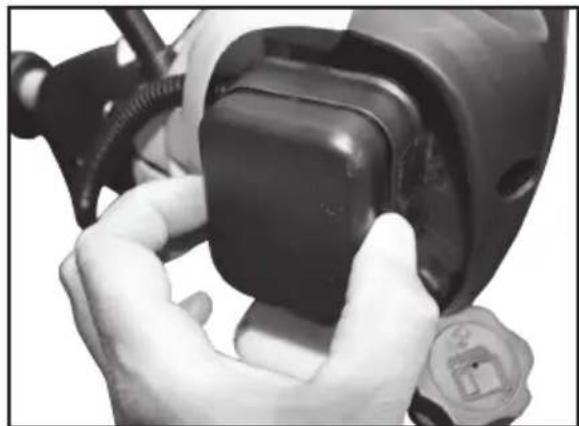

Kuinka puhdistan ilmansuodattimen?

Irrota ilmansuodattimen kansi painamalla sivulukituksia, ota vaahtosuodatin pois, pese saippualla ja vedellä (ei bensiinillä), purista kuivaksi ja aseta takaisin.

Mitä teen, jos moottori ei käynnisty?

Tarkista käynnistysmenettely, puhdista tai vaihda sytytystulppa, tarkista polttoaineseos, puhdista ilmansuodatin tai anna kaasuttimen puhdistus pätevän teknikon suoritettavaksi.

Kuinka säilytän ruohonleikkuria pitkään aikaan?

Tyhjennä polttoainesäiliö, käytä moottoria kunnes se sammuu, irrota sytytystulppa, kaada teelusikallinen 2-tahtiöljyä sylinteriin, vedä käynnistyskahvaa öljyn levittämiseksi, säilytä kuivassa tuuletetussa paikassa.

Mikä on suositeltu sytytystulpan väli?

Suositeltu sytytystulpan väli on 0,635 mm. Käytä TORCH L8RTC, Champion CJ7Y tai NGK BPMR7A, kiristysmomentti 12-15 Nm.

Voinko käyttää metalliteriä GT2S:ssä?

Ei, käytä vain nailonleikkuulinjaa (2 mm halkaisija). Älä koskaan käytä metalli- tai vesakkoterää, sillä se voi aiheuttaa vakavia vammoja ja vaurioita.

KÄYTTÖOHJE GT2S Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Ruohotrimmeri, 2-tahtimoottori

Tuotenumero

31-1079

Malli

WLBC260-2WNO

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Huom.!

• Ruohotrimmerin vääränlainen käyttö voi aiheuttaa vakavia henkilö- tai omaisuusvahinkoja tai johtaa ruohotrimmerin rikkoutumiseen.
• Lue käyttöohjeet ennen ruohotrimmerin käyttöönottoa ja varmista, että ymmärrät, miten säätimet toimivat ja miten ruohotrimmeriä käytetään. Älä anna sellaisten henkilöiden käyttää ruohotrimmeriä, jotka eivät ole lukeneet käyttöohjetta ja perehtyneet ruohotrimmerin käyttöön.
• Älä anna lasten käsitellä ruohotrimmeriä tai leikkiä sillä.

Varoitus: Lasten, eläinten ja sivullisten tulee olla vähintään 15 metrin etäisyydellä ruohotrimmeristä sen ollessa käytössä. Sammuta ruohotrimmeri välittömästi, jos etäisyys lapsiin, eläimiin tai sivullisiin on alle 15 metriä.

Varoitus: Ruohotrimmerin melutaso käytön aikana on 108 dB.

Turvallisuus

Tuotteen merkinnät ja turvallisuussymbolit

Käytä aina turvakypärää, suojalaseja/visiiriä ja kuulosuojaimia.

Käytä suojakäsineitä.

Käytä turvakenkiä.

Lue käyttöohje huolellisesti ja varmista, että olet ymmärtänyt ohjeet ennen ruohotrimmerin käyttöönottoa. Säilytä käyttöohje.

Kivet ja muut esineet saattavat lennähtää ruohotrimmeristä.

Ainoastaan ruohotrimmerin käyttäjä saa olla laitteen läheisyydessä sen käytön aikana. Lasten, eläinten ja sivullisten tulee olla vähintään 15 metrin päässä ruohotrimmeristä sen ollessa käytössä.

Käytä ainoastaan sellaisia tarvikkeita, jotka on tarkoitettu käytettäväksi nopeudella 8500 kierr./min.

Tulipalon vaara. Älä koskaan käytä ruohotrimmeriä tai käsittele polttoainetta avotulen läheisyydessä tai paikoissa, joissa voi esiintyä kipinöintiä. Älä koskaan tupakoi samalla kun lisääät ruohotrimmeriin polttoainetta tai sekoitat tai käsittelet polttoainetta muulla tavalla.

Älä altista ruohotrimmeriä sateelle tai kosteudelle.

Käännä rikastimensäädin ylös kylmäkäynnistyksessä. Moottorin ollessa lämmin käännä rikastimensäädin alas.

Käynnistäminen

Tarkoittaa vaaraa, varoitusta tai varovaisuuden noudattamista. Voidaan käyttää yhdessä muiden symboleiden ja kuvakkeiden kanssa.

Kivet ja muut esineet saattavat lennähtää ruohotrimmeristä. Pienet esineet saattavat lennähtää ruohotrimmeristä suurella nopeudella ja aiheuttaa henkilövahinkoja. Pysy turvallisen välimatkan päässä pyörivästä trimmeripäästä.

Pyörivä trimmeripää voi aiheuttaa jalkavammojen riskin.

Trimmerin käytönaikainen melutaso on direktiivin 97/98EY ja sen lisäyksen 2004/26EY liitteen IV mukainen.

Paina primerpumppua ennen käynnistystä 6 kertaa, kunnes kaasuttimen ja polttoainetankin välissä olevassa paluuletkussa on polttoainetta.

Käytä ainoastaan valmistajan tai jälleenmyyjän suosittelemaa trimmeripäätä. Käytä ainoastaan trimmerin siimaa, jonka halkaisija on 2 mm (0,079"). Älä koskaan käytä vesakkoterää tässä mallissa. Trimmeripää jatkaa pyörimistä moottorin sammuttamisen jälkeen.

Hätäkatkaisija.

Varoitus: Kuumia osia, palovammavaara.

Yleisiä turvallisuusohjeita

Huom.! Sammuta moottori ennen ruohotrimmerin huoltoa, säätöä ja puhdistamista.

• Käytä turvakenkiä, vartalonmyötäisiä vaatteita, suojalaseja/visiiriä, kuulosuojaimia ja kypärää.
• Älä käytä ruohotrimmeriä, jos olet väsynyt, sairas, poissa tolaltasi tai väsyttävien lääkkeiden, alkoholin tai huumeiden vaikutuksen alainen.
• Noudata aina turvallisuutta käsitellessäsi polttoainetta. Avaa polttoainesäiliön kansi varovasti ja päästä säiliöön syntynyt paine pois säiliöstä. Pyyhi roiskunut polttoaine pois ja siirrä ruohotrimmeri vähintään kolmen metrin päähän tankkauspaikasta ennen sen käynnistämistä.
• Älä sekoita, käsittele tai säilytä polttoainetta helposti syttyvien materiaalien, kipinöiden, avotulen, savukkeiden tms. läheisyydessä.

Pidä lapset, eläimet ja sivulliset vähintään 15 metrin päässä paikasta, jossa ruohotrimmeriä käytetään. Sammuta ruohotrimmeri välittömästi, jos etäisyys on alle 15 metriä.

Ruohotrimmerin käytönaikainen melutaso on 108 dB.

- Älä tupakoi lisätessäsi ruohotrimmeriin polttoainetta tai käyttäessäsi ruohotrimmeriä.

- Noudata paloturvallisuusohjeita. Paikallisten ja kansallisten paloturvallisuusmääräysten noudattaminen on käyttäjän vastuulla.

- Pidä käynnissä olevan ruohotrimmerin molemmista kahvoista tukevasti kiinni siten, että peukalo on toisella puolella kahvaa ja muut sormet toisella puolella.

- Älä koske pyörivään trimmerin siimaan.

- Pysy loitolla ja pidä vaatteet kaukana ruohotrimmerin siimasta, kun käynnistät trimmerin. Varmista ennen käynnistystä, ettei siima ole kosketuksissa vieraisiin esineisiin.

- Sammuta ruohotrimmerin moottori kuljetuksen ajaksi.

- Tarkasta ruohotrimmeri aina ennen sen käynnistämistä. Älä käynnistä ruohotrimmeriä, jos sen osat ovat kuluneita tai viallisia tai jos siitä puuttuu osia. Älä käytä ruohotrimmeriä, jos se on vioittunut, väärin säädetty tai väärin asennettu.

- Ruohotrimmerille saa suorittaa itse vain tässä käyttöohjeessa mainittuja huolto-toimenpiteitä. Muu korjaus ja huolto tulee jättää ammattihenkilölle.

- Sammuta ruohotrimmeri aina ennen kuin asetat sen maahan sekä kuljetuksen ajaksi.

- Ole varovainen, kun leikkaat pieniä pensaita tai paksua ruohoa, sillä ne saattavat juuttua ruohotrimmerin leikkuuosaan.

- Pidä kahvat puhtaina ja kuivina. Varmista, että kahvoissa ei ole öljyä tai polttoainetta.

- Käytä ruohotrimmeriä ainoastaan ulkona tai hyvin ilmastoiduissa tiloissa. Älä koskaan käynnistä ruohotrimmeriä suljetuissa tiloissa tai sisätiloissa. Pakokaasujen hengittäminen on vaarallista, sillä ne sisältävät häkää.

- Älä vie ruohotrimmerin leikkuupäätä pienten esineiden lähelle, sillä ne saattavat lennähtää voimalla ruohotrimmeristä. Tarkasta leikattava alue ennen leikkauksen aloittamista ja poista mahdolliset pikkukivet, lasinsirut tms.

- Jos työskentelet viettävällä maalla, älä seiso ruohotrimmerin alapuolella. Älä käytä ruohotrimmeriä viettävällä maalla, jos on olemassa riski, että menetät tasapainon, kaadut tai liu'ut rinnettä alas. Pidä kiinni ruohotrimmerin molemmista kahvoista.

- Poista ruohotrimmeristä ruohonjäänteet ja muut kertymät. Puhdista erityisen tarkasti suojus, leikkuupää ja moottori.

- Käytä ruohotrimmerissä ainoastaan 2-tahtibensiiniä, johon on sekoitettu 3 % laadukasta, ilmajäähdytteisille 2-tahtimoottoreille soveltuvaa 2-tahtiöljyä (sekoitussuhde 32:1). Moottori vaurioituu nopeasti, jos ruohotrimmerissä käytetään bensiiniä, johon ei ole sekoitettu öljyä. Takuu ei korvaa tällaisia vaurioita.

- Älä käytä ruohotrimmeriä ilman äänenvaimenninta tai äänenvaimentimen kupua.

- Pidä kiinni ruohotrimmerin molemmista kahvoista siten, että peukalo on kahvan toisella puolella ja muut sormet toisella puolella.

- Äänenvaimennin kuumenee hyvin kuumaksi. Varo koskemasta siihen käsillä tai muilla ruumiinosilla.

- Älä nosta ruohotrimmerin päätä ylös työskentelyn aikana, sillä siima voi vahingoittaa käyttäjää. Pidä trimmerin pää mahdollisimman lähellä maan pintaa työskentelyn aikana.

• Ruohotrimmeriä saa käyttää ainoastaan nurmikoiden ja puutarhan kasvillisuuden leikkaamiseen sekä vesakon leikkaamiseen.
• Ruohotrimmeriä saa käyttää vain täysin ja oikein koottuna.
• Käytä ruohotrimmeriä vain käyttöohjeessa kuvatulla tavalla.
• Älä käytä ruohotrimmeriä helposti syttyvien kaasujen tai nesteiden läheisyydessä, sillä se saattaa aiheuttaa tulipalon tai räjähdyksen.
• Ainoastaan valtuutettu huoltoliike saa korjata ruohotrimmerin käyttämällä pelkästään alkuperäisosia.
• Varmista ennen ruohotrimmerin käyttöä, että sytytyskaapelin eriste on ehjä.
• Sytytyskaapelin eristämättömään osaan koskeminen moottorin ollessa käynnissä aiheuttaa sähköiskun.

Ruohotrimmeri voi lennähtää äkisti taaksepäin tai sivulle, jos sen leikkuupää osuu esineisiin, jotka ovat liian suuria leikattaviksi.

Muista

• Älä koskaan käytä ruohotrimmerissä muuta kuin tässä käyttöohjeessa suositeltua polttoainetta. Noudata aina kaikkia tässä käyttöohjeessa mainittuja polttoainetta ja voitelua koskevia ohjeita. Käytä ruohotrimmerissä ainoastaan polttoainetta, johon on sekoitettu 3 % 2-tahtiöljyä. Näiden ohjeiden noudattamatta jättäminen aiheuttaa pysyviä moottorivahinkoja.
• Älä koskaan tupakoi lisätessäsi ruohotrimmeriin polttoainetta tai käyttäessäsi ruohotrimmeriä.
• Käytä ruohotrimmeriä vain äänenvaimennin ja sen suojus oikein asennettuna.
• Älä koske äänenvaimentimeen. Pidä kiinni ruohotrimmerin molemmista kahvoista siten, että peukalo on kahvan toisella puolella ja muut sormet toisella puolella.
• Seiso paino molemmilla jaloilla hyvässä tasapainossa. Älä kurkota. Pidä ruohotrimmeristä kiinni molemmilla käsillä.
• Pidä trimmeripää lähellä maata, kun käynnistät ruohotrimmerin.
• Käytä ruohotrimmeriä vain käyttöohjeessa kuvatulla tavalla.
• Älä työskentele yhtäjaksoisesti pitkiä aikoja, vaan pidä taukoja tasaisin väliajoin.
• Käytä ruohotrimmeriä vain trimmeripään suojuksen ollessa paikallaan.
• Älä irrota ruohotrimmerin osia, älä lisää siihen osia äläkä muuta ruohotrimmeriä. Osien irrottaminen, lisääminen tai muuttaminen voi aiheuttaa henkilövahinkoja tai vahingoittaa ruohotrimmeriä.
• Älä käytä ruohotrimmeriä helposti syttyvien kaasujen tai nesteiden läheisyydessä, sillä se voi aiheuttaa tulipalon tai räjähdysvaaran.

Tulipalo- tai palovammavaara

- Noudata aina varovaisuutta käsitellessäsi polttoainetta, sillä se on erittäin helposti syttyvää.

- Älä koskaan lisää ruohotrimmeriin polttoainetta, jos polttoainejärjestelmän osat ovat vahingoittuneita.

- Älä koskaan lisää ruohotrimmeriin polttoainetta moottorin ollessa lämmin. Anna moottorin jäähtyä ennen polttoaineen lisäämistä.

- Älä koskaan tupakoi tai sytytä tulta ruohotrimmerin läheisyydessä tai paikoissa, joissa säilytetään polttoainetta.

- Kuljeta ja säilytä polttoainetta ainoastaan siihen tarkoitukseen tarkoitetussa säiliössä.

- Älä koskaan aseta helposti syttyvää materiaalia ruohotrimmerin äänenvaimentimen lähelle.

- Älä käytä ruohotrimmeriä, jos sen äänenvaimennin on vioittunut.

- Älä koskaan käytä etanolin tai metanolin kanssa sekoitettavaa polttoainetta, sillä se voi aiheuttaa vakavia vaurioita polttoainejärjestelmään ja moottoriin.

- Jos sekoitat polttoaineen itse, sekoita vain tarvitsemasi määrä polttoainetta. Älä säilytä käyttövalmista polttoainetta pitkään, sillä vanhentuneen polttoaineen käyttäminen voi aiheuttaa käynnistysvaikeuksia.

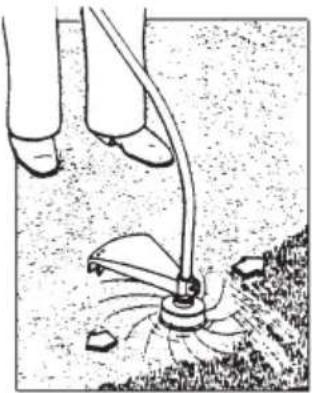

Ota seuraavat asiat huomioon työskennellessäsi

- Työskentele yksin. Varmista, että lähellä ei ole muita henkilöitä. Pidä lapset, kotieläimet ja sivulliset vähintään 15 metrin päässä työskentelypaikasta.

- Jos työskentelemässä on useita ruohotrimmerin käyttäjiä samanaikaisesti, käyttäjien välisen etäisyyden tulee olla vähintään 15 metriä.

- Vältä trimmerin siiman osumista vieraisiin esineisiin. Jos siima osuu vieraisiin esineisiin, sammuta ruohotrimmeri ja tarkista siiman kunto.

- Työskentele aina tukevassa asennossa. Älä työskentele sateella tai märässä ruohikossa.

- Varmista, että ruohotrimmerin pää on oikein asennettu ja että pidät sitä oikeassa asennossa työskennellessäsi.

- Älä käytä ruohotrimmeriä pylväiden, kivien tai muiden kovien esineiden läheisyydessä. Trimmerin siima voi vahingoittua tai irrota.

- Sammuta ruohotrimmeri ja aseta se maahan, jos trimmerpäätä täytyy puhdistaa. Älä koskaan puhdista trimmeripään ympäristöä ruohotrimmerin ollessa käynnissä. Vaikka trimmeripää ei pyöri moottorin käydessä, trimmeripää saattaa käynnistyä vahingossa ja aiheuttaa vammoja.

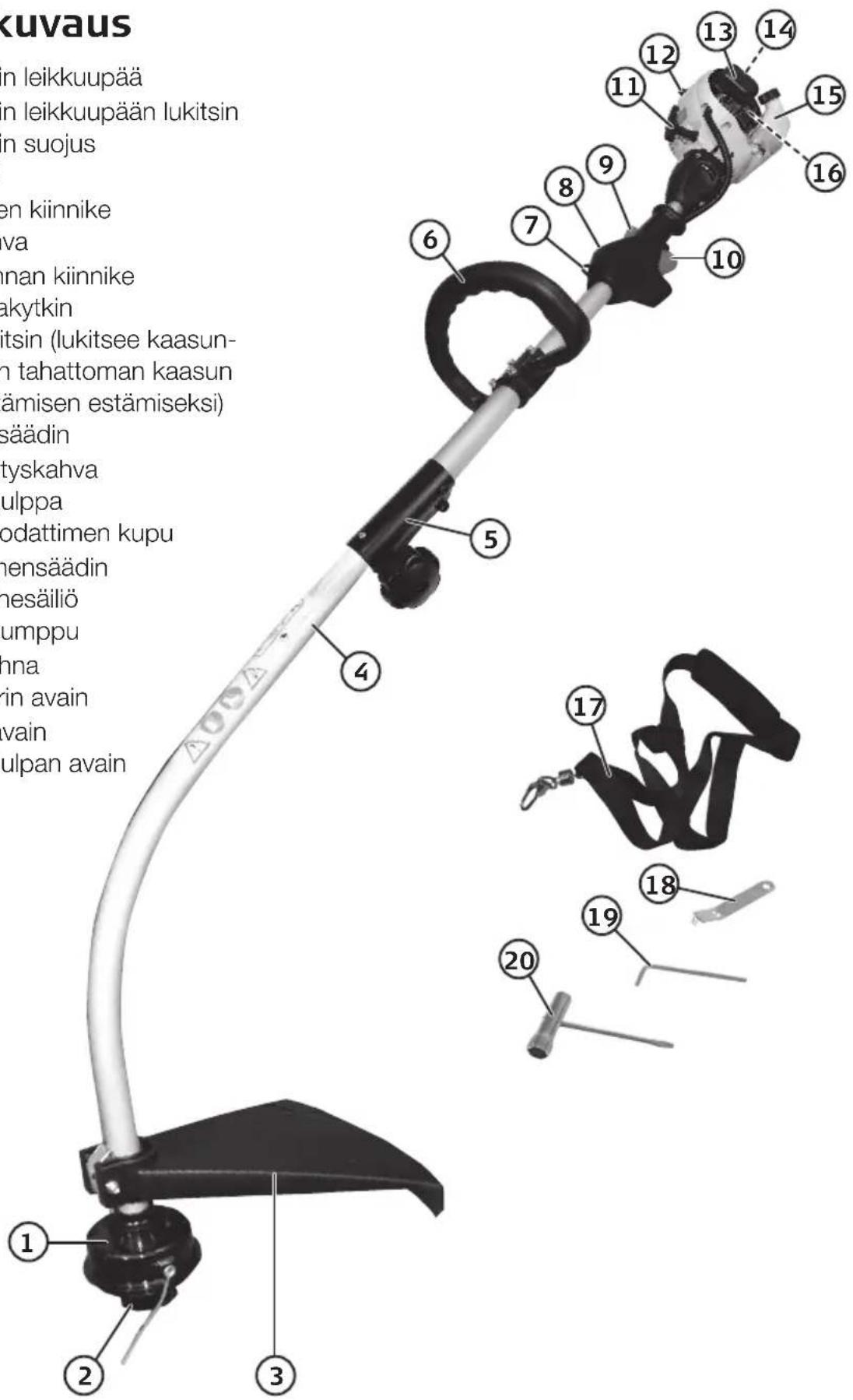

Tuotekuvaus

1. Trimmerin leikkuupää
2. Trimmerin leikkuupään lukitsin
3. Trimmerin suojus
4. Rikiputki
5. Rikiputken kiinnike
6. Kaarikahva
7. Kantohihnan kiinnike
8. [I/O] Virtakytkin
9. Turvalukitsin (lukitsee kaasunsäätimen tahattoman kaasun käynnistämisen estämiseksi)
10. Kaasunsäädin
11. Käynnistyskahva
12. Sytytystulppa
13. Ilmansuodattimen kupu
14. Rikastimensäädin
15. Polttoainesäiliö
16. Primerpumppu
17. Kantohihna
18. Trimmerin avain
19. Kuusioavain
20. Sytytystulpan avain

Asennus

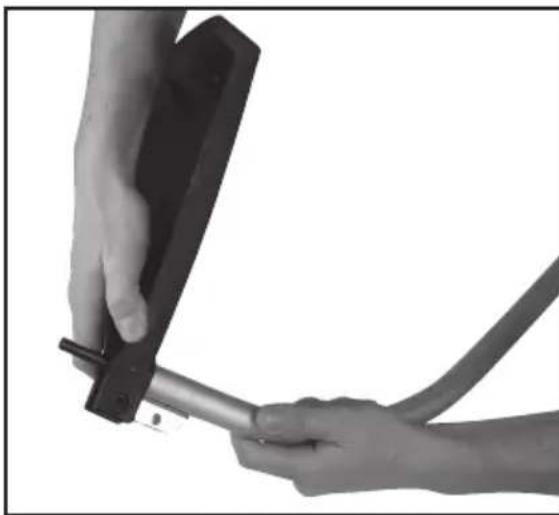

Trimmerin suojuksen asentaminen

Varoitus! Trimmerinsuojus on asennettava oikein, jotta se suojaa käyttäjää ja jotta trimmerin siima saa oikean pituuden. Suojuksessa on terä, joka leikkaa automaattisesti siiman sopivan pituiseksi, kun terä alkaa pyöriä.

1. Leikkauspää on irrotettava, ennen kuin trimmerinsuoja asennetaan.

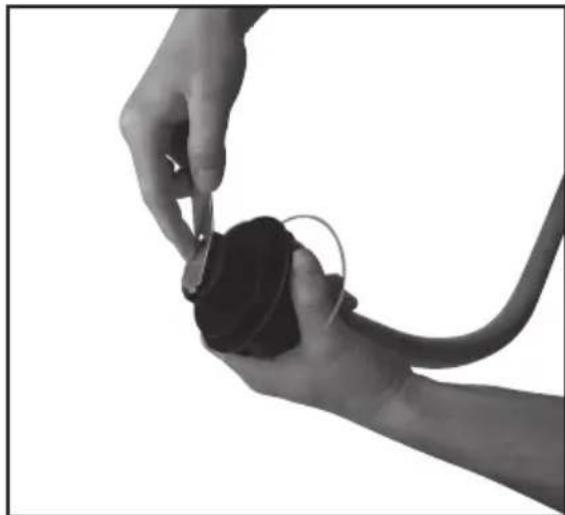

1. Pidä kiinni leikkauspäästä ja irrota mutteri/lukitusratti käsin tai paketissa olevalla avaimella. Poista koko leikkauspää akselista.

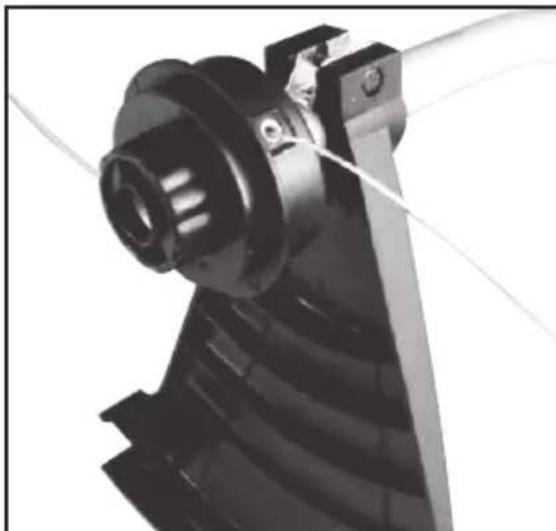

1. Pane trimmerinsuojus siirtoputken päälle ja sovita suojuksessa olevat reiät kiinnityskohdan reikiin.

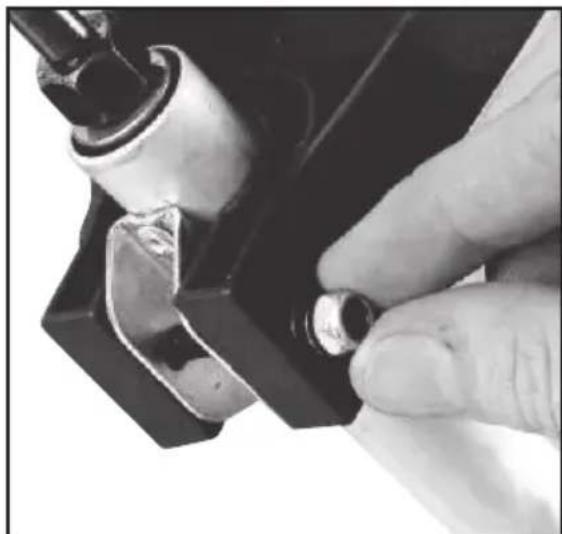

1. Työnnä pultti trimmerinsuojukseen siltä puolelta, jossa siinä on kuusikulmainen syvennys. Asenna levy ja mutteri.

1. Asenna leikkauspää takaisin akseliin.

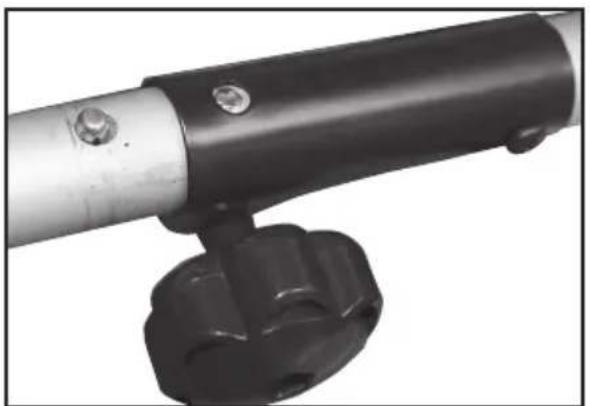

Alemman rikiputken asentaminen

Kiinnitä alempi rikiputki ylempään putkeen ja varmista, että lukitsinkuula on kolossaan. Kiinnitä putki lukitsinruuvilla.

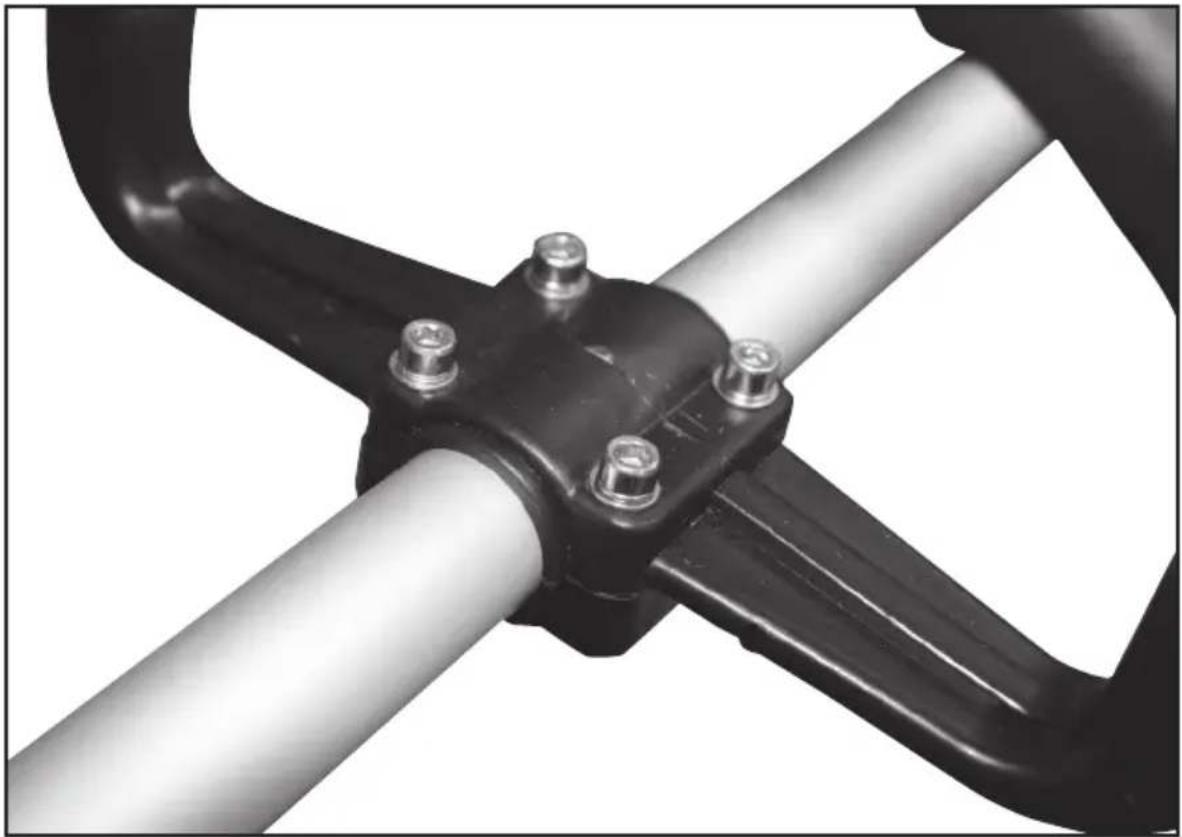

Kaarikahvan asentaminen ylempään rikiputkeen

Polttoaine ja voitelu

Varoitus! Bensiini on hyvin helposti syttyvää. Vältä tupakointia polttoaineen käsittelypaikan läheisyydessä. Älä myöskään altista polttoainetta avotulelle, hiillokselle tai kipinöille. Sammuta trimmeri ja anna sen jäähtyä ennen tankkausta. Tee tankkaus aina ulkotiloissa ja siirry vähintään 3 metrin päähän tankkauspaikalta ennen kuin käynnistät trimmerin.

Sekoita bensiiniin (lyijytön 95 oktaaninen ilman etanolia) hyvälaatuista 2-tahtiöljyä, joka on tarkoitettu ilmajäähdytetyille kaksitahtimoottoreille.

Suositeltu sekoitussuhde: bensiini/öljy 32:1 (3 %).

• Moottori on tehty käytettäväksi lyijyttömällä polttoaineella.
• Käytä vähintään 87-oktaanista polttoainetta.
• Käytä lyijytöntä polttoainetta suojellaksesi ympäristöä ja omaa terveyttäsi.
• Huonolaatuinen polttoaine tai öljy voi vahingoittaa tiivisteitä, polttoaineputkia ja tankkia.

Sekoita polttoaine

Huom! Ole tarkka sekoituksen suhteen.

1. Mittaa tarkoin bensiini ja öljy ennen sekoitusta.
2. Kaada pieni osa bensiinistä puhtaaseen kanisteriin, joka on hyväksytty polttoaineen säilytystä varten.
3. Lisää öljy ja ravista kanisteria.
4. Kaada sekaan loput bensiinistä ja sekoita kanisteria vähintään minuutti. Jotkut öljyt ovat vaikeita sekoittaa, siksi on tärkeää, että kanisteria ravistellaan, jotta öljy ja bensiini sekoittuvat. Moottorin käyttöikä pitenee, jos polttoaine on hyvin sekoitettua ja jos se ei ole sekoitettu oikein voi moottori toisinaan käydä liian vähällä öljyllä, mikä lisää moottorivahinkojen riskiä.
5. Merkitse kanisteri, jotta sen sisällöstä ei voi tulla väärinkäsityksiä. Öljysekoitteinen polttoaine on tarkoitettu ainoastaan kaksitahtimoottoreille ja puhdas bensiini nelitahtimoottoreille, minkä takia polttoainekanisterit on erittäin tärkeä merkitä.

Huom! Älä sekoita liian paljon polttoainetta, se on käytettävä 90 päivän kuluessa.

Varoitus! Käytä ainoastaan öljysekoitettua bensiiniä kaksitahtimoottoreille, puhtaan bensiinin käyttö johtaa hyvin nopeasti moottorivaurioihin, joita takuu ei korvaa.

Trimmerin tankkaus

1. Anna trimmerin jäähtyä ennen tankkaamista.
2. Kierrä tankin korkki auki.
3. Täytä tankki noin 80 % tankin tilavuudesta.
4. Sulje tankin korkki niin, että se on varmasti kiinni ja kuivaa pois mahdollisesti läikkynyt polttoaine trimmeristä ja sen ympäristöstä.

Moottorin käynnistys

Huom! Vedä käynnistyskahvaa suoraan ylöspäin. Jos vedon suunta on vino, se aiheuttaa kitkaa niin, että käynnistysnaru kuluu ja katkeaa. Pidättele käynnistyskahvaa ja anna sen palautua hitaasti alkuasemiin. Älä koskaan päästä käynnistyskahvaa aloitusyrityksen jälkeen, koska siima voi sotkeutua tai kahva voi särkeä jotain trimmerissä.

Huom! Katso tarkemmin kohdasta Vianetsintä, jos trimmeri ei käynnisty toistuvista yrityksistä huolimatta.

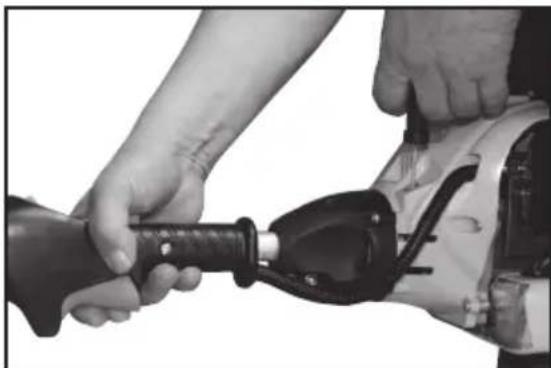

Kylmäkäynnistys

Leikkaa trimmerin siimat 13 cm pituisiksi ennen käynnistystä kylmäkäynnistyksen aiheuttaman rasituksen vähentämiseksi.

1. Sijoita trimmeri tasaiselle alustalle.

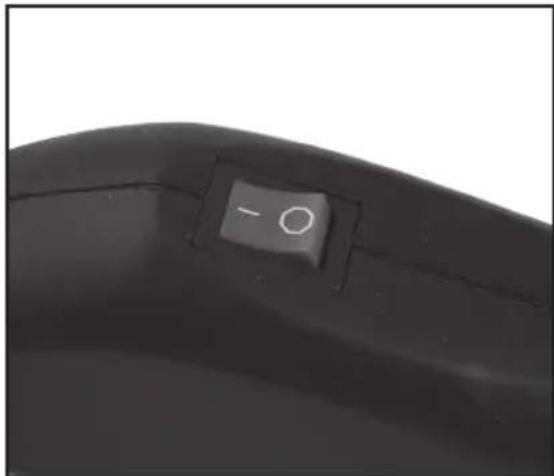

2. Virrankatkaisimen on oltava asennossa 1.
3. Aseta rikastin (14) kylmäkäynnistysasentoon (ylöspäin).

1. Paina primerpumppua (15) 6 kertaa.
2. Pidä tukevasti kiinni ylemmästä kahvasta.
3. Vedä käynnistinkahvasta kunnes tunnet vastustusta (noin 100 mm). Vetäise käynnistinkahvasta nopeasti ja pehmeästi, kunnes moottori käynnistyy, tai korkeintaan 4 kertaa.
4. Pane rikastin avoimeen asentoon (alaspäin), heti kun moottori on käynnistynyt.

1. Sijoita trimmeri tasaiselle alustalle.
2. Virrankatkaisimen on oltava asennossa 1.
3. Pidä tukevasti kiinni ylemmästä kahvasta.

1. Vedä käynnistinkahvasta kunnes tunnet vastustusta (noin 100 mm). Vetäise käynnistinkahvasta nopeasti ja pehmeästi, kunnes moottori käynnistyy, tai korkeintaan 4 kertaa.
2. Jos moottori ei käynnisty, toista kaikki askelet yllä olevista ohjeista Kylmäkäynnistys.

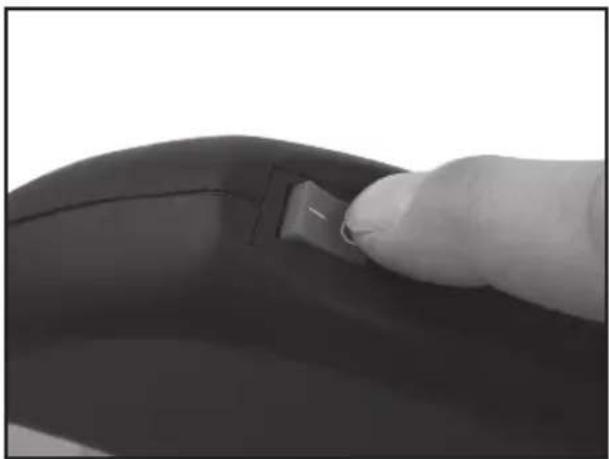

Moottorin sammutus

Päästä kaasunsäädin ja anna moottorin käydä tyhjäkäynnillä. Käännä virrankatkaisin takaisin päin asentoon 0.

Huomioi seuraavat asiat

- Varoitus! Poimi pois maasta kaikki esineet kuten purkit, pullot, kivet jne. ennen työn aloitusta. Irtonaiset esineet voivat muuten singota trimmerin siiman voimasta ja johtaa onnettomuuksiin tai vaurioittaa trimmeriä.

- Varoitus! Älä koskaan nosta käynnissä olevan trimmerin leikkauspäätä yli polven korkeuden.

- Varoitus! Älä koskaan käytä metallista tai muovitettua trimmerisiimaa, se voi johtaa vaikeihin onnettomuuksiin.

- Sammuta trimmeri välittömästi, jos huomaat, että jotain sinkoilee tai jos trimmeri alkaa täristä. Tutki, onko trimmeri vahingoittunut. Älä käytä sitä, jos se on vahingoittunut.

- Anna moottorin päästä täyteen vauhtiin ennen kuin jatkat trimmerin käyttöä. Älä koskaan yritä trimmata ruohoa, kun moottori käy matalilla kierroksilla.

- Pidä trimmeristä kiinni molemmilla käsillä.

- Pidä leikkuupäätä maata myötäillen ja käännä trimmeriä edes takaisin, siirry eteenpäin ja käänny jne., älä siirrä sitä niin kauas, että työ alkaa tuntua raskaalta.

- Älä koskaan ohjaa leikkauspäätä itseäsi kohden, ainoastaan poispäin itsestäsi.

Puiden ja pensaiden ympäristön trimmaus

- Kallista leikkuupäätä hieman eteenpäin ja ala trimmaamaan vasemmalta oikealle, samalla kun siirryt hitaasti ja puun ympäri.

- Ole varovainen, ettet vahingoita puita tai kasveja, jotka haluat säästää!

- Siima kuluu nopeasti, kun trimmaat ruohoa lähellä aitaa, talon seinää, kiviä jne.

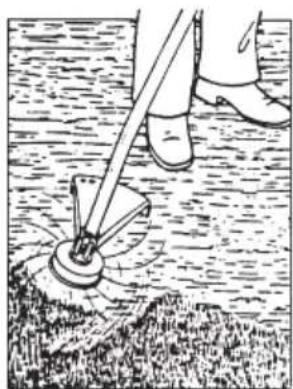

Maankäsittely (kaiken kasvillisuuden poisto)

- Kallista leikkuupäätä noin 30 astetta vasemmalle. Työskentely helpottuu, jos irrotat ja käännät kahvaa. Katso kuvaa.

- Älä ala trimmaamaan jos on olemassa pienikin vaara, että jotain sinkoilee ilmaan ja vahingoittaa ihmisiä tai eläimiä, jotka ovat lähempänä kuin 30 metrin päässä sinusta.

Syötä trimmerin siimaa ulos näin:

1. Anna moottorin käydä täysillä. Työnnä leikkuupää maata kohden ja nosta se taas ylös. Siima syöttyy ulos automaattisesti.
2. Suojuksen alla oleva veitsi katkaisee siiman automaattisesti sopivan pituiseksi.
3. Sammuta moottori ja käytä esim. ruuvimeisseliä irrottaessasi ruohoa ja muuta roskaa, joka on tarttunut suojan ja leikkauspään väliin. Leikkuupään ja suojan väliin tarttuneet roskat voivat huonontaa vetoakselin jäähdytystä.

Huolto ja kunnossapito

Varoitus! Irrota sytytystulpan johto ennen kuin teet huoltotoimenpiteitä.

1. Väännä mutteria/lukitusrattia (A) vastapäivään ja poista se käsin tai mukana olevalla avaimella.
2. Poista kela (B) ja jousi (C) akselista (D).
3. Ota pois jäljellä oleva siima (H).
4. Mittaa ja leikkaa siima (∅ 2 mm) 8,6 metrin pituiseksi, taivuta se keskeltä, jolloin saat kaksi 4,3 metrin pituista päätä. Laita siiman keski- kohta yhteen levyn jakavaan kouruun.

1. Kierrä siiman molemmat päät kelalle myötäpäivään, pidä siimaa tiukalla sormiesi avulla, jotta se on kiristetty, kun kierrät sitä, lopeta, kun siimasta on jäljellä noin 15 cm.
2. Kiinnitä siiman päät siimanpitimiin (F) vastapäätä toisiaan.
3. Paina jousi (C) kelan alapuolelle (jos se ei ole jo kiinni), vedä siiman päät kuvun (E) vieressä olevien reikien (G) läpi.
4. Paina kela (B) kuvun sisälle ja syötä samalla siiman päät reiän (G) lävitse.
5. Paina kelaa (B) sisäänpäin, niin että jousi painuu kasaan. Vetäise siimoja, jotta ne irtoavat kelan siimanpitimistä (F).
6. Liitä täydellinen leikkuupää akseliin ja pidä siitä kiinni. Väännä mutteria/lukitusrattia (A) myötä-päivään (ainoastaan käsivoimin).
7. Katkaise siimat, jotta niiden pituus ei ole yli 13 cm.

Ilmansuodattimen tarkistaminen ja puhdistaminen

Älä käytä ruohotrimmeriä ilman ilmansuodatinta. Puhdista tai vaihda vioittunut tai likainen suodatin.

llmansuodattimen puhdistaminen:

1. Irrota ilmansuodattimen kupu painamalla sen molemmilla sivuilla olevia lukitsimia.

1. Irrota kuvun vaahtomuovisuodatin.
2. Pese suodatin saippuavedellä. Älä käytä bensiiniä.
3. Purista vedet pois suodattimesta ja ripusta se kuivumaan.
4. Aseta suodatin takaisin paikalleen ja kiinnitä kupu paikalleen. Varmista, että lukitsimet kiinnittyvät kunnolla.

Kaasuttimen asetukset

Kaasutin on asennettu tehtaalla parhaalle mahdolliselle teholle.

Sytytystulppa

Sytytystulppa: TORCH L8RTC, Champion CJ7Y, NGK BPMR7A. Suositeltu elektrodietäisyys sytytystulpalle on 0,635 mm.

Kiristysmomentti: 12–15 Nm.

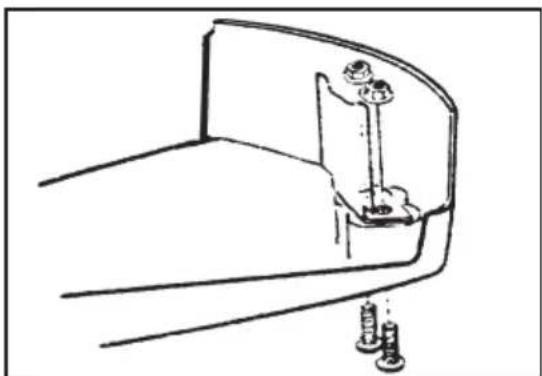

Siimaterän teroitus (trimmerinsuojuksessa)

1. Irrota terä trimmerinsuojasta.
2. Laita terä ruuvitelineeseen, teroita terä litteällä viilalla. Viilaa vain yhteen suuntaan ja ole tarkkana, että alku-peräinen viilauskulma säilyy.

1. Puhdista trimmeri ulkopuolelta.
2. Kaada jäljellä oleva polttoaine säiliöön tai bensiinikanisteriin.
3. Käynnistä moottori, kun tankki on tyhjä.
4. Anna moottorin käydä tyhjäkäynnillä kunnes se sammuu, jotta kaasutin tyhjentyy polttoaineesta.
5. Anna moottorin jäähtyä noin 5 minuuttia.
6. Käytä sytytystulpan hylsyä poistaaksesi sytytystulpan.
7. Kaada sylinteriin ruokalusikallinen 2-tahtiöljä sytytystulpan reiän kautta, vedä hitaasti käynnistyskahvasta muutaman kerran, jotta öljy jakautuu tasaisesti moottorin sisäpuolelle. Pane sytytystulppa takaisin paikoilleen.
8. Säilytä trimmeri kuivassa ja ilmastoidussa tilassa.

Käyttöönotto säilytyksen jälkeen

1. Käytä sytytystulpan hylsyä sytytystulpan poistoon.
2. Vetäise käynnistyskahvasta nopeasti ja pehmeästi monta kertaa, jotta ylimääräinen öljy poistuu sylinteristä.
3. Puhdista sytytystulpan elektrodit tai käytä uutta sytytystulppaa, jonka elektrodietäisyys on oikea.
4. Kiristä sytytystulppa sen omalla hylsyllä.
5. Täytä tankki polttoaineella.
6. Seuraa ohjeita jaksosta Kylmän moottorin käynnistäminen.

Vianhakutaulukko

Ongelma Syy Toimenpide
Moottori ei käynnisty tai käy vain pienillä kierroksilla.	Väärä käynnistysmenettely. Lue käyttöohjeet.
	Kaasuttimessa epäpuhtauksia.	Jätä kaasutin puhdistettavaksi pätevälle verstaalle.
	Vika sytytystulpassa. Puhdista tai vaihda sytytystulppa.
	Polttoainesuodatin tukossa. Vaihda polttoainesuodatin (tankin sisällä).
Moottori käynnistyy, mutta on voimaton.	Rikastimen säädin väärässä asennossa.	Avaa rikastimen säädin OPEN.
	Likainen ilmansuodatin. Puhdista tai vaihda suodatin.
	Kaasuttimessa epäpuhtauksia.	Jätä kaasutin puhdistettavaksi pätevälle verstaalle.
Moottori ei reagoi kaasuun.	Moottori ei ole tarpeeksi lämmin.	Anna moottorin käydä tyhjillä minuutin ajan.
Moottori heikko kuormitettaessa.	Sytytystulpan elektrodin etäisyys on väärä.	Puhdista tulppa ja tarkista etäisyys tai vaihda sytytystulppa.
Moottori käy epätasaisesti.	Likaa kaasuttimessa. Jätä kaasutin puhdistettavaksi pätevälle verstaalle.
Moottori savuttaa paljon.	Väärä polttoainesekoitus. Käytä bensiinin ja kaksitahtiöljyn sekoitusta suhteessa 32:1 (3 %).

Huom!

Trimmeri täyttää voimassa olevat turvallisuusvaatimukset. Trimmerin korjaustyöt on aina tehtävä alkuperäisosilla ja työ on jätettävä ammattilaisen tehtäväksi henkilövahinkojen välttämiseksi.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Kuivapaino 5,4 kg

Moottori Ilmajäähdytteinen 2-tahtimoottori

Polttoaine Bensiinin ja öljyn sekoitus 32:1 (3 %)

Sylinteritilavuus 25 cm ^3

Leikkuuleveys 40 cm

Sytytys Elektroninen

Moottorin teho enintään 0,75 kW

Moottorin kierrosluku enintään 7500 kierr./min

Tyhjäkäynnin kierrosnopeus 2800–3200 kierr./min

Sytytystulppa TORCH L8RTC, Champion CJ7Y, NGK BPMR7A

Säiliön tilavuus 0,45 l

Rikiputken pituus 132 cm

Leikkuuvarustus Nailonsiima ∅ 2 mm

Melutaso

LwA: 108 dB(A)

K: 3 dB(A)

LpA: 92 dB(A)

K: 3 dB(A)

Tärinäarvo

7,0 m/s²

K: 1,5 m/s ^4

Motorsense 2-Takt

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Myöntänyt seuraava tutkimuslaitos:

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Maistraatinportti 4 A,

00240 HELSINKI

Great Britain

Customer Service contact number: 020 8247 9300

e-mail: [e-mail]

Internet

www.clasohlson.co.uk
