Tyyppi	Akkukäyttöinen ruohonleikkuri
Malli	PRO Edition V40
Merkki	Cocraft
Virtalähde	40 V litiumioniakku
Leikkuuleveys	40 cm
Leikkuukorkeuden säätö	6 asentoa, 20-70 mm
Ruohonkeruuastian tilavuus	50 L
Silppuustoiminto	Kyllä, sisältyy
Sivulleheitto	Kyllä, valinnainen
Paino	18 kg
Mitat (P x L x K)	140 x 48 x 105 cm
Kahvatyyppi	Taitettava, ergonominen pehmeällä kahvalla
Moottorityyppi	Harjaton, suuri vääntö
Ruohonkeräimen ilmaisin	Kyllä, visuaalinen ja äänellinen
Turvaominaisuudet	Terän jarru, kaksoiskytkin, ylikuormitussuoja
Huolto	Terän säännöllinen teroitus, akun hoito, puhdistus
Varaosien saatavuus	Terät, akku, pyörät, ruohonkeruuastia
Suositeltava ruohon korkeus	Enintään 15 cm parhaan leikkuutuloksen saavuttamiseksi

Usein kysytyt kysymykset - PRO Edition V40 Cocraft

Minkä tyyppistä akkua Cocraft PRO Edition V40 käyttää?

PRO Edition V40 käyttää 40 V litiumioni-akkujärjestelmää. Parhaan suorituskyvyn saavuttamiseksi käytä Cocraft 40 V akkua (myydään erikseen, jos ei sisälly).

Kuinka säädän leikkuukorkeutta?

Leikkuukorkeutta säädetään vivulla jokaisen pyörän lähellä. Asentoja on 6, 20 mm:stä 70 mm:iin. Aseta kaikki neljä pyörää samaan korkeuteen tasaisen leikkuun saavuttamiseksi.

Voinko silputa tällä ruohonleikkurilla?

Kyllä, leikkuri sisältää silppuustulpan, joka mahdollistaa ruohon hienon silppuamisen ja palauttamisen nurmikolle luonnollisena lannoitteena.

Mikä on suositeltu huoltoaikataulu?

Jokaisen käytön jälkeen: puhdista alusta ja ruohonkeruuastia. Teroita terä 25 käyttötunnin välein tai tarpeen mukaan. Säilytä akkua 40-60 % varauksella viileässä paikassa.

Kuinka kauan akku kestää?

Täydellä latauksella ja normaalilla 40V/4Ah akulla voit leikata jopa 40 minuuttia normaaleissa olosuhteissa. Suuremmat akut tarjoavat pidemmän käyttöajan.

Onko leikkuri turvallinen käyttää rinteillä?

Leikkuri on suunniteltu kohtalaisille rinteille, joiden kaltevuus on enintään 15 astetta. Jyrkemmille rinteille käytä muita työkaluja. Kävele aina rinteiden poikki, älä ylös ja alas.

Mitä varaosia on saatavilla?

Yleisiä varaosia ovat terät, pyörät, ruohonkeruuastia, akku ja kahvan osat. Ota yhteys Cocraft-tukeen tai valtuutettuihin jälleenmyyjiin.

Kuinka puhdistan leikkurin?

Irrota akku. Kallista leikkuria ja poista ruohojäämät teräalueelta ja alustasta harjalla tai letkulla. Älä käytä painepesuria.

Mikä takuu PRO Edition V40:llä on?

Cocraft tarjoaa yleensä 2 vuoden takuun leikkurille ja akulle. Rekisteröi tuote verkossa aktivoidaksesi kattavuuden.

Mistä voin ladata käyttöohjeen?

Käyttöohje on saatavilla ilmaiseksi notice-facile.com-sivustolla PDF-muodossa. Lisätukea saat myös Cocraftin virallisilta verkkosivuilta.

KÄYTTÖOHJE PRO Edition V40 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista tekstija kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Ruohonleikkurin symbolit

Varoitus!

Lue koko käyttöohje.

Ruohonleikkurista saattaa lennähtää esineitä, jotka saattavat johtaa henkilö-tai omaisuusvahinkoihin.

Pidä muut ihmiset riittävän etäällä työskentelyalueelta.

Varoitus, pyörivät terät. Pidä kädet ja jalat loitolla.

Sammuta ruohonleikkuri ja irrota varmuusavain ennen ruohonleikkurin huoltamista ja säätämistä sekä ennen kuin jätä ruohonleikkurin ilman valvontaa.

Älä käytä ruohonleikkuria sateella äläkä jätä sitä ulos sateella.

Odota, kunnes ruohonleikkurin liikkuvat osat ovat pysähtyneet, ennen kuin kosket niitä. Terät saattavat pyöriä myös moottorin sammuttamisen jälkeen ja aiheuttaa vahinkoa.

Varoitus! Sähköiskuvaara!

Varmista hyvä tasapaino, jos maa viettää.

Sammuta ruohonleikkuri päästämällä turvakahva.

Varoitus! Pidä kädet ja jalat loitolla.

Taattu melutaso.

Leikkuuhalkaisija.

Akun symbolit

Älä laita akkua sekajätteisiin, tuleen tai vesistöihin.

Latauksen merkkivalot.

Älä altista akkua voimakkaalle auringonvalolle pitkäksi aikaa äläkä aseta akkua lämpöpatterin päälle (lämpötila enintään 45°C).

Kierrätä käytöstä poistettava akku asianmukaisella tavalla.

Lue käyttöohje ennen akun lataamista.

Älä altista akkua sateelle tai kosteudelle.

Laturin symbolit

Varoitus!

Lue käyttöohje.

Käytä akkulaturia ainoastaan kuivissa sisätiloissa.

Luokan II tuote.

Latauksen merkkivalot.

Ruohonkerääjän symbolien merkitys

Tasoilmaisin yläasennossa: Ruohonkerääjä on tyhjä.

Tasoilmaisin ala-asennossa: Ruohonkerääjä on täynnä.

Käyttöohjeen symbolien merkitys

Varoitus! Kirjallisten ohjeiden noudattamatta jättäminen saattaa aiheuttaa vaaran joka voi johtaa vakaviin henkilövahinkoihin ja/tai laitteen sekä omaisuuden vahingoittumiseen.

Tärkeää! Kirjallisten ohjeiden noudattamatta jättäminen saattaa aiheuttaa vaaran, joka voi johtaa lieviin henkilövahinkoihin ja/tai laitteen vahingoittumiseen.

Huom.! Tärkeää tietoa tai vinkkejä laitteen käsittelyyn.

Poista varmuusavain!

Turvallisuusohjeet

• Lue käyttöohjeet huolella ja opettele kaikkien säädinten ja laitteiden käyttö.
• Laitetta eivät saa käyttää lapset tai henkilöt, jotka eivät ole tutustuneet turvallisuusohjeisiin. Paikalliset määräykset voivat rajoittaa käyttäjän ikää.
• Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman aikuisen valvontaa.
• Älä koskaan käytä konetta sivullisten, etenkään lasten tai eläinten, lähettyvillä.
• Ota huomioon, että käyttäjä vastaa aina muille ihmisille ja heidän omaisuudelleen sattuvista onnettomuuksista ja vaaratilanteista.
• Käytä aina turvallisia kenkiä/saappaita sekä pitkiä housuja kun käytät ruohonleik-kuria. Älä käytä ruohonleikkuria, jos olet avojaloin tai käytät sandaaleja. Älä käytä löysiä vaatteita, jotka voivat tarttua pyöriviin osiin.
• Varmista, että työskentelyalueella ei ole vieraita esineitä. Poista kaikki kivet, oksat, rautalanka ym. ennen kuin käynnistät ruohonleikkurin ja aloitat leikkaamisen.
• Varmista ennen leikkaamisen aloittamista, että terät ja teräruuvit eivät ole kuluneet tai vahingoittuneet. Vaihda kuluneet tai vahingoittuneet osat pareittain, jotta vältät epätasapainon. Vaihda vahingoittuneet tai lukukelvottomat merkkikilvet.
• Käytä laitetta vain päivänvalossa tai hyvässä valaistuksessa.
• Vältä märän ruohon leikkaamista.
• Kävele ruohonleikkurin kanssa, älä juokse.
• Leikkaa rinteessä poikittain, älä leikkaa ylhäältä alas tai alhaalta ylös.
• Ole erityisen varovainen, kun vaihdat suuntaa rinteessä.
• Ole erityisen varovainen, kun kävelet taaksepäin tai vedät ruohonleikkuria perässäsi.
• Sammuta ruohonleikkuri, kun siirryt muiden kuin ruohoalueiden yli.
• Älä käytä ruohonleikkuria, jos sen suojakuvut tai kilvet ovat vahingoittuneet tai jos turvalaitteet, kuten ruohonkerääjä, eivät ole paikallaan.
• Ole varovainen ja noudata ohjeita, kun käynnistät ruohonleikkurin. Varmista, että jalkasi on turvallisen etäisyyden päässä teristä.
• Älä kallista ruohonleikkuria käynnistysvaiheessa niin, että yksi tai useat renkaat ovat irti maasta, ellei se ole ehdottoman välttämätöntä (esim. pitkää ruohoa leikattaessa). Tässä tapauksessa ruohonleikkuria ei saa kallistaa enemmän kuin on tarpeen, ja tällöin ruohonleikkuri pitää kääntää pois käyttäjästä.
• Älä käynnistä ruohonleikkuria, jos olet ulosheittoaukon edessä.
• Älä laita käsiä ja jalkoja liikkuvien osien lähelle. Varo ulostuloaukkoa.
• Älä nosta tai kanna ruohonleikkuria sen ollessa käynnissä.

• Sammuta moottori, poista varmuusavain ja odota, että liikkuvat osat ovat pysähtyneet, jos:

• jätät ruohonleikkurin ilman valvontaa

• ulostuloaukot ovat tukossa ja ne pitää puhdistaa.
• laite pitää tarkastaa, huoltaa, puhdistaa tai korjata

• olet osunut vieraaseen esineeseen ja/tai ruohonleikkuri alkaa täristä.

• Tarkista huolellisesti, että ruohonleikkuri ei ole vaurioitunut ja korjaa tarvittaessa ennen kuin käynnistät ruohonleikkurin.

• Varmista, että kaikki ruuvit ja mutterit ovat kireällä ja että laitteen käyttö on turvallista.
• Tarkista säännöllisesti, että ruohonkerääjä ei ole kulunut tai vahingoittunut.
• Jos ruohonleikkurissa on useita teriä, ota huomioon, että jos liikutat yhtä terää manuaalisesti, muutkin terät saattavat liikkua.
• Ole varovainen, kun huollat tai säädät konetta, jotta sormesi eivät juutu terien ja ruohonleikkurin muiden osien väliin.
• Anna laitteen jäähtyä kokonaan, ennen kuin laitat sen säilytykseen.
• Ota huomioon huollon ja korjauksen aikana, että terät saattavat liikkua, vaikka moottori on sammutettu.
• Vaihda kuluneet ja vahingoittuneet osat turvallisuussyistä. Käytä ainoastaan alkuperäisosia ja alkuperäistarvikkeita.

Akkuja ja laturia koskevat turvallisuusohjeet

• Ole varovainen, kun kiinnität akkua ruohonleikkuriin, jotta leikkuri ei käynnisty tahattomasti. Varmista, että varmuusavain on irrotettu, ennen kuin liität akun ruohonleikkurin akkuliitäntään. Ruohonleikkurin akun saa ladata vain kuivissa sisätiloissa.
• Käytä vain mukana tulevaa tai valmistajan suosittelemaa akkulaturia. Akkulaturi on tarkoitettu tietyntyyppisten akkujen lataamiseen. Jos laturi on tarkoitettu muuntyyppisen akun lataamiseen, on olemassa loukkaantumisen, tulipalon tai räjähdyksen vaara.
• Käytä vain mukana tulevaa tai valmistajan suosittelemaa akkua. Vääräntyyppisen akun käyttäminen voi aiheuttaa henkilövahinkoja tai tulipalon.
• Varmista, että laturi on puhdas ja että sen ilma-aukot eivät ole tukossa.
• Varmista ennen jokaista latauskertaa, että laturi ja sen johto tai pistoke eivät ole vioittuneet. Älä käytä laturia, jos se on vioittunut.
• Kun akkua ei käytetä, se tulee säilyttää loitolla metalliesineistä (esim. paperiliittimet, kolikot, avaimet, naulat, tai muut metalliesineet). Metalliesineet voivat aiheuttaa akkuun oikosulun. Akun oikosulku saattaa johtaa tulipaloon tai räjähdykseen.
• Älä yritä ladata akkulaturia itse. Korjaukset saa suorittaa vain valtuutettu teknikko, ja korjauksissa saa käyttää vain alkuperäisosia. Jos laturi tai sen osa on vahingoit-tunut, seurauksena voi olla sähköisku.
• Älä käytä laturia tai akkua ympäristössä, jossa säilytetään tai käytetään helposti syttyviä kaasuja tai aineita. Laturi kuumenee latauksen aikana, ja se saattaa aiheuttaa palovaaran.
• Älä pura akkua. Oikosulkuvaara.

• Suojaa akkua kuumuudelta. Älä jätä akkua suoraan auringonvaloon äläkä laita akkua avotuleen. Räjähdysvaara.

• Jos akku vahingoittuu tai sitä käsitellään väärin, akusta voi vuotaa kaasua. Varmista riittävä ilmanvaihto, kaasu ärsyttää hengitysteitä.

• Akkua ei saa altistaa kosteudelle tai vedelle. Sähköiskuvaara.
• Akku voi lämmetä pitkäkestoisen käytön aikana. Anna akun jäähtyä ennen lataamista.
• Älä avaa akkua.
• Älä säilytä akkua suorassa auringonvalossa tai yli 45 °C:n lämpötilassa.
• Lataa akkua ainoastaan 10...40 °C:n lämpötiloissa.
• Älä altista akkua tai laturia vedelle.
• Pidä laturi ja akku poissa lasten ulottuvilta.
• Kuljeta akkuja niin, että ne eivät joudu kosketuksiin keskenään. Älä säilytä akkuja metallisäiliössä.
• Lataa akku täyteen, jos se on pitkään käyttämättä.
• Akun säilytyslämpötila 0–45 °C. Akkua ei saa säilyttää esim. auringon lämmittä-mässä autossa.
• Jos akku vahingoittuu, siitä voi vuotaa akkunestettä. Älä koske nesteeseen. Jos akkunestettä joutuu kosketuksiin ihon kanssa, huuhtele runsaalla vedellä. Jos saat nestettä silmiin, hakeudu välittömästi lääkäriin. Akusta vuotava neste saattaa aiheuttaa ihoärsytystä tai palovammoja.
• Akku voidaan ladata ainoastaan standardin EN60335-2-29 mukaisella akkulaturilla.

Tuotekuvaus

1. Ruohonkerääjä
2. Johdon pidike
3. Yläkahvan lukituksen pikaliitäntä

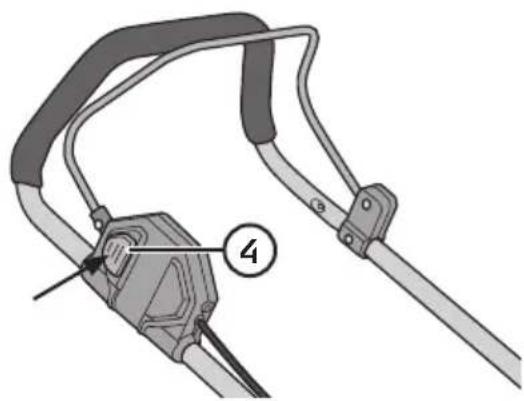

4. Käynnistyksen esto
5. Yläkahva
6. Turvakahva
7. Virtajohto
8. Ulosheittoaukon kansi
9. Ilma-aukko
10. Akkulokeron ja varmuusavaimen kansi
11. Kantokahva
12. Etupyörä
13. Moottori
14. Kupu
15. Leikkuukorkeuden säätö
16. Takapyörä
17. Kahvan lukitus
18. Alakahva

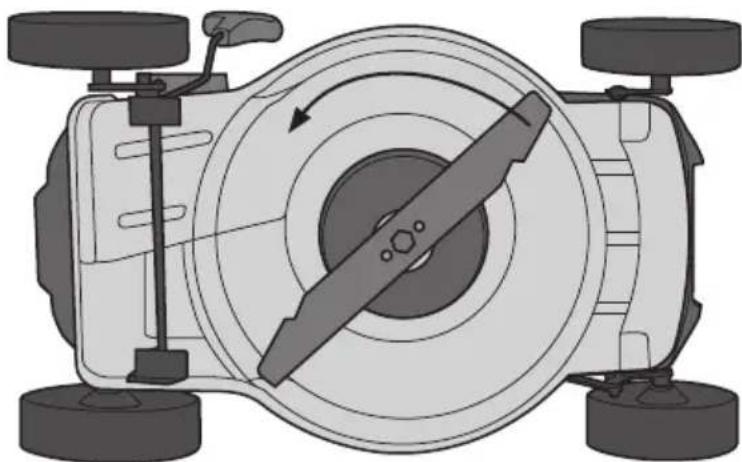

1. Teräkiinnityksen ruuvi
2. Terä

1. Akku (pakkaukseen sisältyy yksi akku, lisäakku myydään erikseen)
2. Lukitus
3. Akun varaustaso
4. Laturi
5. Käynnissä olevan latauksen merkkivalo
6. Verkkovirtaliitännän ja täyden akun merkkivalo
7. Varmuusavain
8. Akkulokero × 2

Asennus Kahva

1. Sovita alakahvan (18) molemmat päät ruohonleikkurin takaosan kiinnikkeisiin (A). Sovita kiinnikkeen tappi (B) kahvan päässä olevaan pyöreään reikään.
2. Paina ruuvi (C) nelikulmaiseen reikään (D) sisäpuolelta ja kierrä lukitusvipu (17) paikalleen ulkopuolelta.

Tärkeää!

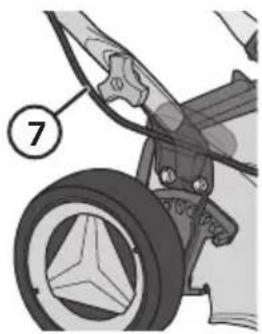

Varmista, että sähkö- johto (7) on alakahvan ulkopuolella.

1. Sovita yläkahvan alapäät alakahvan kaareen. Asentaminen sujuu helpommin, kun painat päitä kevyesti ulospäin.

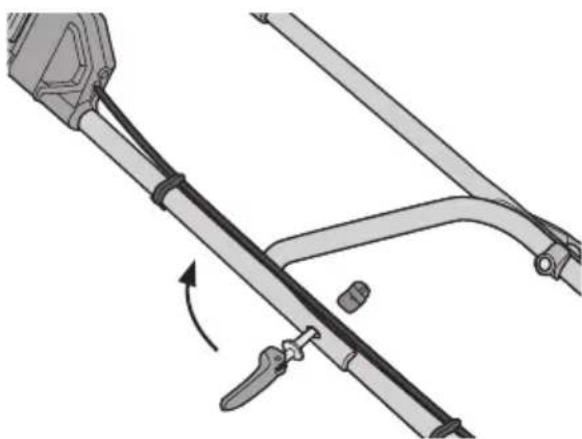

1. Paina pikaliittimen (3) akseli reikään kahvan ulkopuolelta ja ruuvaa se kiinni mutteriin. Huom.! Käännä mutteria niin, että sen kaareva muovikotelo on tiiviisti putkea vasten.

Tärkeää!

Sähköjohdon ja säädinten tulee olla ruohonleikkurin oikealla puolella.

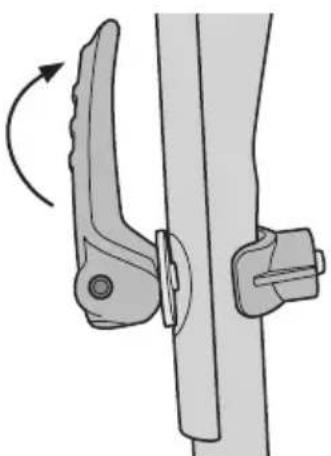

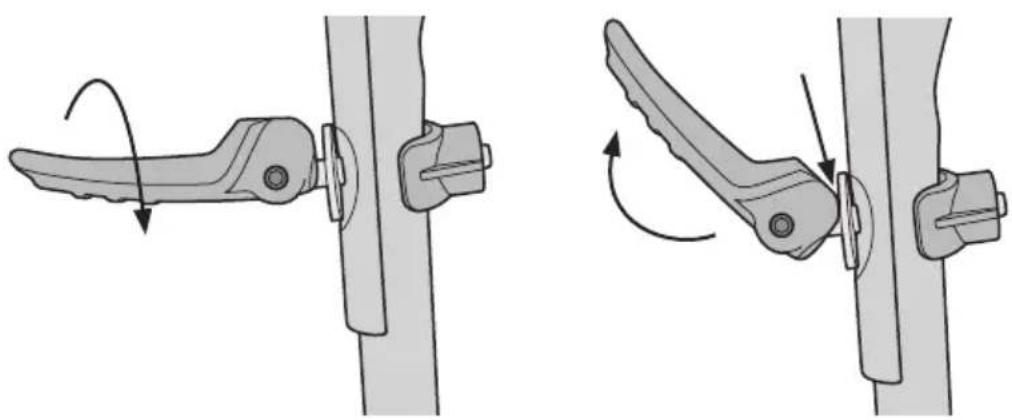

1. Ruuvaa pikaliittimen kahvaa muutama kierros ja yritä painaa pikaliitin kiinni.

Pikaliitin on riittävän tiukka, kun kahva osuu aluslaattaan puolivälissä kohti putkea.

• Jos pikaliitin on liian tiukka, kierrä kahvaa auki.
• Jos pikaliitin ei ole tiukka ja kahva on liian löysästi aluslaattaa vasten, kierrä kahvaa kiinni.

1. Paina kahva putkea vasten. 7. Avaa pikaliittimet ja taita yläkahvaa eteenpäin, jolloin ruohonleikkuri mahtuu pienempään tilaan esim. säilytyksessä.

Akku

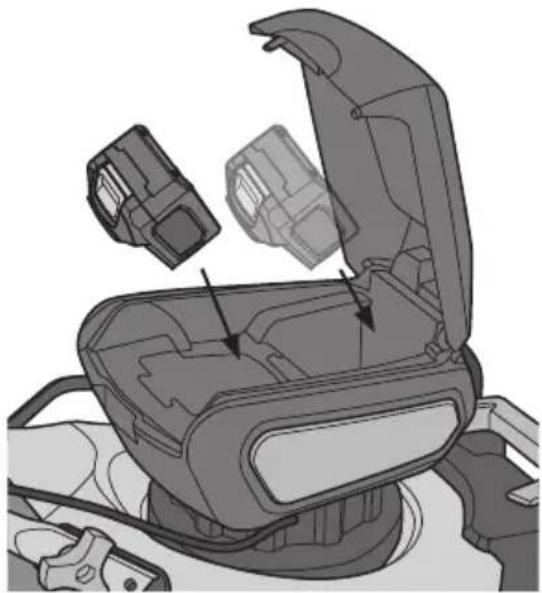

Akun liittäminen ja irrottaminen

1. Avaa ruohonleikkurin kansi (10).

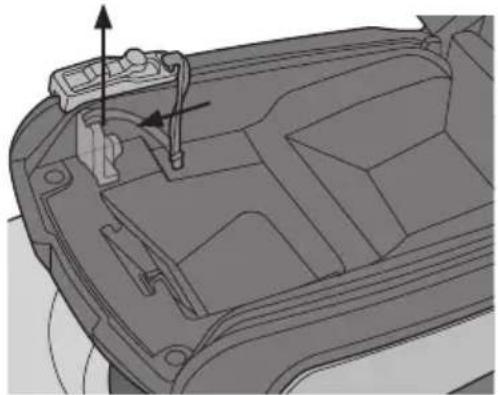

1. Paina varmuusavaimen (27) lukitusta ja irrota varmuusavain.

1. Paina akku (21) akkulokeroon (28) niin pitkälle, kuin se menee. Lukitsimesta kuuluu ensin yksi naksahdus, ja toinen naksahdus kuuluu, kun akku on kunnolla kiinni.

Tietoa: Ruohonleikkurissa voi käyttää samanaikaisesti kahta akkua (lisäakku myydään erikseen). Kun ruohonleikkurissa käytetään kahta akkua, sen käyttöaika pitenee.

1. Irrota akku painamalla akun lukitusta ja vetämällä akku ylöspäin.

Ruohonkerääjä

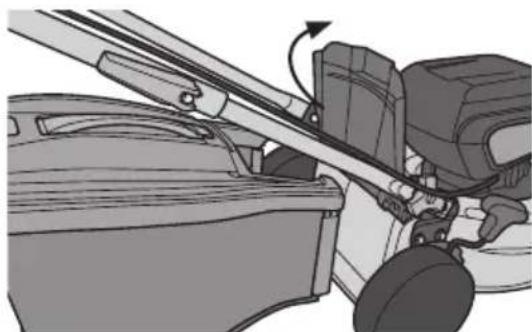

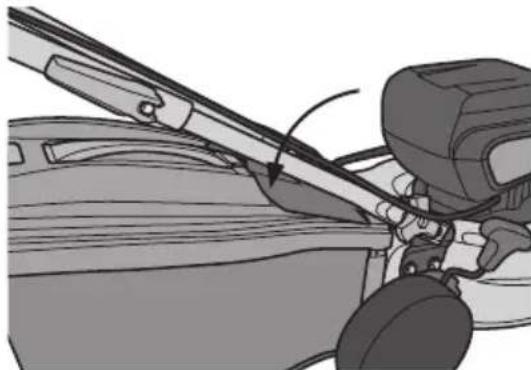

1. Taita ulosheittoaukon kansi (8) auki ja pidä se auki.

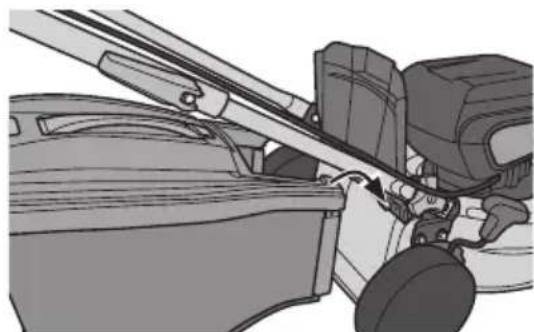

1. Sovita ruohonkerääjän (1) oikeassa kulmassa olevat urat ulosheittoaukon kannen kiinnityskohtiin.

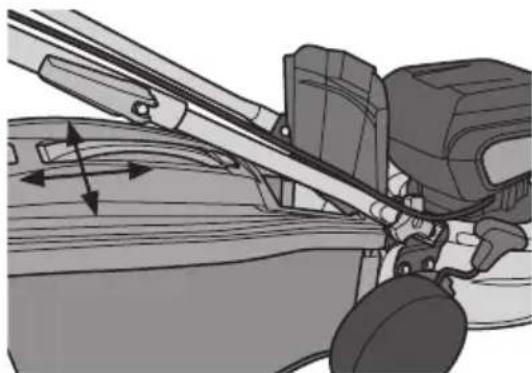

1. Ripusta ruohonkerääjä paikalleen ja varmista, että se on kunnolla kiinni.

1. Päästä ulosheittoaukon kansi.

Leikkuukorkeuden säätäminen

Varoitus!

Sammuta ruohonleikkuri ja odota, kunnes terät ovat täysin pysähtyneet, ennen kuin muutat leikkuukorkeutta.

Tietoa

• Säädä leikkuukorkeutta ruohon pituuden mukaan. Aloita korkeimmalla leikkuukorkeudella ja kokeile jotta saavutat parhaan leikkuutuloksen.
• Kun leikkaat ensimmäisen kerran talven jälkeen, aloita korkeimmalla leikkuukorkeudella. Tämän jälkeen leikkuukorkeutta voi säätää tarpeen mukaan. Ota huomioon, että lyhyt leikkuukorkeus lyhentää akun kestoa.

Leikkuukorkeudessa on kuusi asentoa:

1. 25 mm
2. 35 ~mm

3. 45 ~mm

4. 55 ~mm

5. 65 ~mm

6. 75 mm

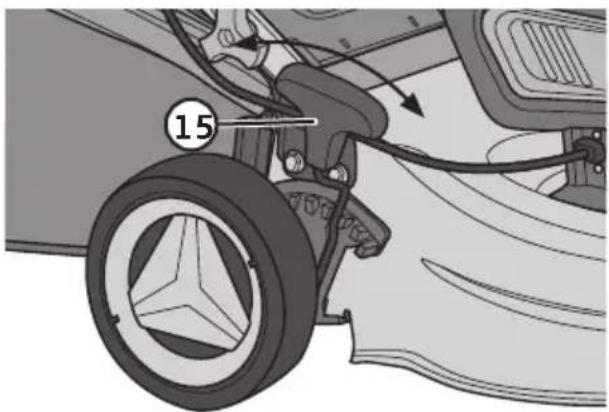

7. Vedä leikkuukorkeuden säädön kah- vaa (15) itseäsi kohti/poispäin kuvusta ja liikuta kahvaa:

8. vasemmalle/taaksepäin lisätäksesi leikkuukorkeutta tai

9. oikealle/eteenpäin pienentääksesi leikkuukorkeutta.

10. Päästä kahva sopivassa korkeudessa ja varmista, että se on kunnolla kiinni urassa.

Tämä ruohonleikkuri on suunniteltu omakotitalojen nurmikoiden leikkaamiseen. Jos ruohonleikkuria käytetään sille sopimattomaan tarkoitukseen, seurauksena voi olla henkilö- tai omaisuusvahinkoja.

Akku

Akun lataaminen

Akun lataus- ja säilytyslämpötila: 0–40 °C.

1. Liitä laturin (24) pistoke pistorasiaan, merkkivalo (26) vilkkuu vihreänä.

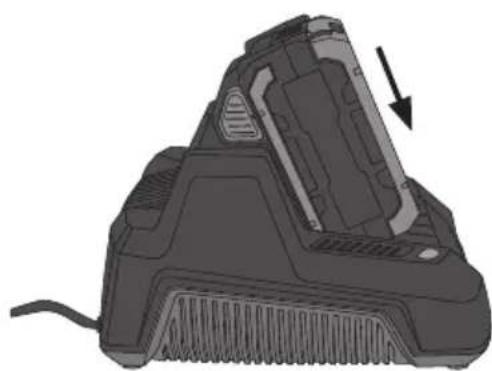

2. Laita akku laturiin ja varmista, että se menee kunnolla kiinni.
3. Merkkivalo (25) palaa punaisena latauksen aikana.
4. Merkkivalo (25) sammuu ja merkki- valo (26) palaa vihreänä, kun akku on ladattu täyteen.

1. Paina akun lukitsinta (22) ja irrota akku laturista, kun lataus on valmis.
2. Irrota laturin virtajohto pistorasiasta, kun laturia ei käytetä.

Akun tilan ilmaisin

Tarkasta akun tila painamalla akun punaista painiketta. Akku on ladattu täyteen, jos kaikkiin ilmaisimiin syttyv vihreä valo. Jos vain yhteen ilmaisimeen syttyv vihreä valo, akku on tyhjä. Se on ladattava ennen kuin voit käyttää työkalua, johon akku liitetään.

Huomio!

• Litiumioniakussa on sisäänrakennettu täyden purkautumisen suoja, jonka ansiosta akun teho ei heikkene. Akku toimii täydellä teholla, kunnes elektroniikka katkaisee virran, jolloin akku on ladattava. Työkalu pysähtyy välittömästi. Älä jatka tvöskentelyä vaan lataa akku, jotta se ei vioitu.
• Akussa on myös sisäänrakennettu ylikuormitussuoja. Jos työkalua kuormitetaan liikaa, elektroniikka katkaisee virran ja työkalu pysähtyy. Vapauta käynnistyssäädin ja odota muutaman sekunnin aian ennen kuin kävnnistät tvökalun uudestaan.
• Litiumioniakussa ei ole muistitoimintoa, joten sen voi ladata milloin tahansa lataustilasta riippumatta.
  • Lataa akkua kahdella ensimmäisellä latauskerralla vähintään kuusi tuntia.
• Jos akku on pitkään säilytyksessä, se on ladattava täyteen vähintään puolen vuoden välein.

Käynnistys ja sammutus

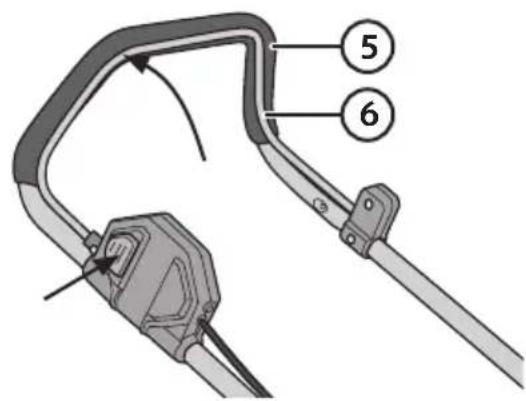

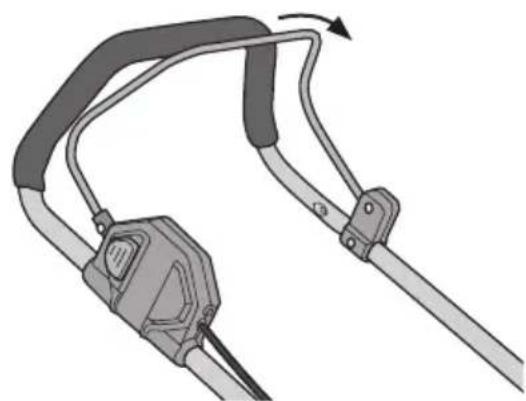

Varoitus!

• Ruohonleikkurin saa käynnistää vain, kun kädet ja jalat ovat turvallisen etäisyyden päässä pyörivistä teristä.

• Pyörivä terä jatkaa pyörimistä vielä hetken vaikka moottori olisikin jo sammutettu. Anna moottorin/terien pysähtyä kokonaan ennen kuin käynnistät moottorin uudelleen.

• Aseta akku paikalleen.

• Laita varmuusavain paikalleen.

1. Pidä käynnistyksen esto (4) painettuna.

1. Vedä turvakahva (6) kokonaan kiinni yläkahvaan (5).

1. Päästä käynnistyksen esto ja paina turvakahvaa molemmin käsin, kun leikkaat ruohoa.

1. Sammuta ruohonleikkuri päästämällä turvakahva.

2. Poista varmuusavain.

Huolto ja puhdistaminen

Varoitus!

• Käytä aina alkuperäisvaraosia. Muut kuin alkuperäisvaraosat saattavat johtaa ruohonleikkurin hajoamiseen, vaikka ne sopisivat ruohonleikkuriin.
• Poista varmuusavain ja akku ennen huoltoa tai korjausta.

Puhdistaminen

• Puhdista laite harjalla tai kevyesti kostutetulla liinalla aina käytön jälkeen.
  Käytä mietoa puhdistusainetta. Älä käytä liuottimia tai svövyttäviä kemikaaleja.
• Älä huuhtele ruohonleikkuria vedellä, koska se saattaa vahingoittaa sähkölaitteita.

Terän vaihtaminen

Varoitus!

Käytä työkäsineitä, kun käsittelet terää. Leikkuuhaavavaara.

1. Laita ruohonleikkuri kyljelleen ja tarkasta terän (20) kunto. Jos terä on tylsä tai vahingoittunut, se tulee vaihtaa.

2. Pidä kiinni terästä ja avaa ruuvi (19) 16 mm:n avaimella (myydään erikseen).

3. Irrota terä kiinnikkeestä. Puhdista teräkiinnikkeen ympäristö tarvittaessa.

4. Laita uusi terä paikalleen. Varmista, että terä tulee oikein päin, ja kiristä se lopuksi.

Jos ruohonleikkuria on tarkoitus pitää säilytyksessä pidemmän aikaa, esim. talven ajan, tee ensin seuraavat toimenpiteet:

• Puhdista koko ruohonleikkuri kunnolla.
• Tarkista koko ruohonleikkuri, jotta havaitset mahdolliset vauriot.
- Säilytä ruohonleikkuria kuivassa ja viileässä tilassa.
- Lataa akku.

Vianhaku

Käyttäjä voi tavallisesti korjata alla kuvailut viat. Mikäli olet epävarma, ota yhteys asiakaspalveluun.

Ongelma Ratkaisu
Moottori ei käynnisty.	Turva-avain ei ole kunnolla paikoillaan, tarkasta!Akku puuttuu tai on asennettu väärin, tarkasta!Väärä käynnistystapa: Pidä turvalukitusta pohjassa ja vedä sitten käynnistimestä.
Moottori sammuu yllättäen.	Ylikuormitussuoja on lauennut. Anna moottorin jäähtyä.Nosta leikkuukorkeutta.Akku on liian kuuma tai kylmä, anna akun sopeutua ympäristön lämpötilaan.
Ruohonleikkuri tärisee käytettäessä.	Irrallisia osia, tarkasta.Terä on vahingoittunut, vaihda se.Terä tai pultti ei ole kunnolla kiinni, tarkasta!
Ruohonleikkuri leikkaa huonosti.	Terä on vahingoittunut tai tylsä, vaihda uuteen.Kerääjä on täynnä, tyhjennä se.Kerääjä on tukossa, tarkasta!Väärä leikkuukorkeus, säädä!
Akkua ei voi ladata.	Akku on virheellinen ja se tulee vaihtaa.Akun tai laturin kontaktipinnat ovat likaiset. Tarkasta ja puhdista/poista roskat.Varmista, että laturin pistoke on liitetty oikein pistorasiaan.
Ruohonleikkurin akku tyhjenee liian nopeasti.	Väärä leikkuukorkeus. Nosta leikkuukorkeutta tai leikkaa hitaammin.Ruoho on märkää. Anna ruohon kuivua.Liian paksu ruoho. Nosta leikkuukorkeutta tai leikkaa hitaammin.Viallinen akku, tarkasta!

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Ruohonleikkuri

Moottorin jännite 36 V

Kierrosluku 2800–3100 kierr./min.

Moottori Harjaton

Leikkuuleveys 38 cm

Leikkuukorkeus 6-portainen (25/35/45/55/65/75 mm)

Suojausluokka III

Kotelointiluokka IPX1

Melutaso LpA = 79,6 dB(A), K = 3 dB(A)

Melutaso LwA = 90,5 dB(A), K = 1,82 dB(A)

Taattu melutaso 92 dB(A)

Tärinäarvo 0,68 m/s², K = 1,5 m/s²

Rengas Muovia

Kotelo Terästä

Ruohonkerääjä 40 l

Paino 16,5 kg

Akku

Jännite 36 V

Kapasiteetti 2,5 Ah

Latausaika 1 h

Laturi

Verkkoliitäntä 220–230 V, 50/60 Hz

Lähtöjännite 36 V DC

Lähtövirta 3,6 A

Paino 750 g

Tärinä

• Tässä käyttöohjeessa ilmoitettu tärinäarvo (kolmen suunnan vektorisumma) ja meluarvot on mitattu EN 50636-2-91 -standardisoidulla mittaustavalla, ja arvot ovat verrattavissa muihin sähkökäyttöisiin käsityökaluihin.
• Mittaustapa soveltuu myös tärinäkuormituksen alustavaan arviointiin.
• Ilmoitettu tärinäarvo toteutuu, kun sähkökäyttöistä käsityökalua käytetään käyttöohjeessa kuvatulla tavalla. Jos sähkökäyttöistä käsityökalua käytetään muihin tarkoituksiin ja muilla tarvikkeilla tai jos sitä ei ole huollettu kunnolla, käytön aikainen tärinäarvo saattaa kasvaa huomattavasti.
• Tarkan tärinäkuormituksen arvioimiseksi pitää huomioida ajat, jolloin sähkökäyttöinen käsityökalu ei ole kytkettynä tai kun se on käynnissä ilman, että sitä käytetään. Tämä vähentää huomattavasti koko työskentelyjakson tärinäkuormitusta. Päätä turvallisuustoimenpiteet suojataksesi käyttäjää tärinän vaikutukselta kaikissa käyttötarkoituksissa.

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

Great Britain

Customer Service Contact number: 020 8247 9300

E-mail: [e-mail]

Internet

www.clasohlson.co.uk
