Produkttype	Gressklipper
Merke	Cocraft
Modell	LM37
Dimensjoner (L x B x H)	500 x 400 x 300 mm
Vekt	15 kg
Strømkilde	Elektrisk (med ledning) - 1200 W
Klippebredde	37 cm
Klippehøydejustering	Sentral spak, 5 posisjoner (20-70 mm)
Gressoppsamler	45 L stoffsekk med indikator
Håndtakstype	Sammenleggbart ergonomisk plasthåndtak
Drivtype	Skyv (manuell)
Motortype	Børstet elektrisk motor
Klippesystem	Roterende stålblad
Sikkerhetsfunksjoner	Sikkerhetsbryter (tohåndsbetjening), bladbrems
Vedlikehold	Slip bladet årlig, rengjør undersiden etter bruk, sjekk bolter
Reservedeler tilgjengelig	Blad, belte, hjul, gresssekk
Støynivå	84 dB(A)
Garanti	2 år
Håndbokformat	PDF (44 sider, engelsk)
Inkluderte elementer	Klipper, gresssekk, blad, håndbok

Ofte stilte spørsmål - LM37 Cocraft

Hvordan starter jeg Cocraft LM37 gressklipper?

Trykk og hold inne sikkerhetsbryteren (plassert på håndtaket), trekk deretter startledningen godt. Slipp bryteren når motoren starter. For elektriske modeller, sørg for at strømledningen er tilkoblet og trykk på startknappen.

Hvordan justerer jeg klippehøyden på LM37?

Bruk sentral høydejusteringsspak plassert nær hjulene. Trekk spaken mot deg og flytt den til en av de 5 posisjonssporene (20-70 mm) for å stille inn ønsket gresshøyde.

Når bør jeg slipe klipperbladet?

Slip bladet minst en gang per sesong eller etter 20-25 timers bruk. Hvis du legger merke til revne gresstupper eller redusert klippeytelse, er det på tide å slipe. Koble alltid fra strømmen før bladvedlikehold.

Hvorfor etterlater klipperen uklippede gressstrimler?

Sjekk om bladet er sløvt eller skadet. Sørg også for at klippedekket er rent og at gresssekken ikke er overfylt. Juster klippehastigheten – for rask gange kan føre til at du går glipp av strimler.

Hvordan rengjør jeg Cocraft LM37 etter bruk?

Koble fra strømmen. Bruk en slange til å spraye vann under dekket fra siden, unngå motoren. Ikke bruk høytrykksspyler. Tørk klipperen og påfør lett olje på bevegelige deler.

Kan jeg mulch (klippe og legge igjen) med LM37?

Standard LM37 inkluderer ikke en mulchingplugg. Sjekk håndboken din om et mulchingkit er tilgjengelig separat. For gressgjenvinning, fjern oppsamlingssekken og blokker utkastrennen hvis en plugg følger med.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid solide sko og øyebeskyttelse. Hold hender og føtter unna bladet. Ikke klipp vått gress. Vent til bladet stopper før du fjerner sekken eller fjerner blokkeringer.

Hvordan oppbevarer jeg klipperen om vinteren?

Rengjør klipperen grundig, slip bladet, og olje de bevegelige delene. Tøm eventuelt drivstoff (hvis bensinmodell) – for elektrisk, oppbevar bare på et tørt sted. Brett håndtaket og oppbevar i et skur.

Hvor finner jeg reservedeler?

Reservedeler er tilgjengelige fra Cocraft-forhandlere eller nettbutikker. Vanlige deler inkluderer blader (del nr. LM37-BLADE), belter og gresssekker. Se håndboken for delenumre.

Hva viser gresssekkindikatoren?

Indikatoren på oppsamlingssekken hever seg når sekken er full. Når den er helt hevet, stopp klippingen og tøm sekken for å opprettholde optimal luftstrøm og klippeytelse.

BRUKSANVISNING LM37 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Montering av uppsamlaren

Kontroll av batteristatus

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.

Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.

Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).

Sikkerhet

Beskrivelse av sikkerhetssymboler

Advarsel!

Hold barn, husdyr og andre på god avstand!

Advarsel, roterende kniver. Vær forsiktig med hender og føtter.

Skru av gressklipperen og ta ut sikkerhetsnøkkelen før eventuelle justeringer, rengjøring og når gressklipperen skal forlates uten tilsyn.

Vent til gressklipperens roterende deler har stoppet helt før du berører dem. Bladet fortsetter å rotere en liten stund etter at motoren er stengt og kan forårsake skader.

Gressklipperen må ikke brukes i regnvær. Den må heller ikke stå ute i regnvær.

Batteriladeren skal kun brukes innendørs.

Laderen har en sikkerhetstransformator.

Generelle sikkerhetsforskrifter

• Denne gressklipperen er konstruert til bruk på gressplener i private hager. På grunn av risiko for fysisk skade hos brukeren eller andre personer, må ikke gressklipperen brukes til andre formål enn den er beregnet til.
• Les instruksjonene grundig og lær deg alle innstillinger og riktig bruk av produktet.
• La aldri barn eller personer, som ikke har nok kunnskap om produktet, bruke det. Det kan være lokale forskrifter vedrørende aldersgrense for bruk av produktet. Disse skal følges.
• Bruk aldri maskinen i nærheten av andre, særlig ikke barn eller dyr.
• Husk at det alltid er brukeren/føreren som er ansvarlig for ulykker som forårsakes på andre mennesker eller andres eiendom.
• Bruk aldri produktet hvis du er påvirket av alkohol eller medisiner. Bruk den heller ikke dersom du er trett eller syk.
• La ikke personer, som ikke har studert bruksanvisningen, eller barn, bruke gressklipperen. Andre voksne som skal bruke den må instrueres i bruken av noen som tar ansvar for deres sikkerhet.

Generelle sikkerhetsinstruksjoner

• Kontroller at det området som skal klippes er fritt for løse og uønskede gjenstander.
• Bruk ikke gressklipperen uten å være riktig kledd. Ikke bruk løstsittende klær som kan feste seg i klipperens roterende deler. Bruk passende skotøy.
• Kontroller at kniv og knivbolt ikke er utslitt eller skadet.
• Kontroller oppsamleren regelmessig for å oppdage ev. skader eller deformasjoner.
• Juster klippehøyden så motoren ikke går tungt og overbelastes.
• Kontroller at nettspenningen stemmer overens med produktets spenning.
• Service og vedlikehold må kun utføres med motoren avskrudd (dersom ikke annet er nevnt i bruksanvisningen).
• Hold hender og føtter unna roterende deler. Pass opp for utkasteråpningen.
• Stopp motoren umiddelbart hvis gressklipperen treffer en gjenstand. Sjekk deretter produktet grundig for å oppdage ev. skader. Produktet må ikke benyttes før ev. skader er utbedret.
• Hvis gressklipperen begynner å vibrere unormalt må den stoppes umiddelbart og årsaken må sjekkes ut. Vibrasjoner er vanligvis et tegn på problemer.

- Reparasjoner av gressklipperens elektriske deler skal utføres av kvalifisert servicetekniker.

- Stopp motoren og trekk ut servicenøkkelen dersom:

• Brukeren skal forlate gressklipperen.
• Den roterende kniven er blokkert.
• Utkastet er tett, og må rengjøres.
• Du har kjørt på en fremmed gjenstand.
• Gressklipperen begynner å vibrere unormalt.
• Reparasjoner eller justeringer skal utføres.

• Gressklipperen skal løftes mellom to klippesteder.

• Påse at roterende deler har stoppet helt opp før rengjøring, reparasjon eller inspeksjon.

• Sikkerhetsanordningene på gressklipperen må ikke fjernes eller settes ut av funksjon.
  • Overbelast ikke gressklipperen ved å kjøre den for fort i høyt eller tykt gress.
• La gressklipperen stå vannrett när den startes, bortsett fra när det er absolutt nødvendig å lute på den for å starte den. I så fall skal den ikke lutes mer enn nødvendig. Løft på den siden som er bort fra brukeren.
• Unngå klipping i vått gress.
• Unngå klipping i bratte skråninger.
• Påse at du har godt fotfeste i skråninger.
• Gå vanlig, ikke løp, med gressklipperen.
• Klipp langs etter skråningen, aldri opp og ned.
  • Vær ekstra forsiktig når du snur og skifter retning i en skråning.

Sikkerhetsregler for lading og håndtering av batteri

• Sjekk at sikkerhetsnøkkelen er fjernet før batteriet kobles til batteriholderen på gressklipperen.
• Batteriet skal kun lades innendørs og med den medfølgende laderen.
• Laderen må ikke utsettes for regn eller fuktighet. Fare for elektrisk støt.
• Bruk kun originallader og batteri. Fare for brann ved bruk av piratlader/-batteri.
• Påse at laderen er rein og at ikke ventilasjonsåpningene er tildekket.
• For lading må følgende kontrolleres: At lader, kabel og støpsel er uskadet. Bruk ikke laderen dersom den er skadet. Hvis laderen er skadet skal skadene repareres med originale deler og av kvalifisert tekniker. Hvis laderen er skadet er det fare for elektrisk støt.
• Bruk ikke laderen i omgivelser med brannfarlige/eksplosive gasser, væsker eller gjenstander (papir, stoffer etc.). Laderen blir varm ved bruk, noe som utgjør brannfare.
• Batteriet må ikke kortsluttes. Hold polene unna metallgjenstander (spikre, mynter, nøkler etc.). Kortslutning kan føre til brann eller brannskader.
• Produktet må ikke plukkes fra hverandre. Fare for å kortslutning.
• Beskytt batteriet mot høy varme. Ikke plasser det i direkte sollys. Det må heller ikke kastes inn i åpen ild. Fare for eksplosjon.
• Ved feil behandling av batteri kan gass lekke ut. Dette kan også forekomme fra defekte batterier. Pass på at batteriet har god ventilasjon. Gassen er irriterende for luftveiene.
• Produktet må ikke utsettes for fuktighet/væsker/vann.
• Temperatur ved oppbevaring av batteri skal være 0–45 °C. Det må f.eks. ikke oppbevares i en soloppvarmet bil.

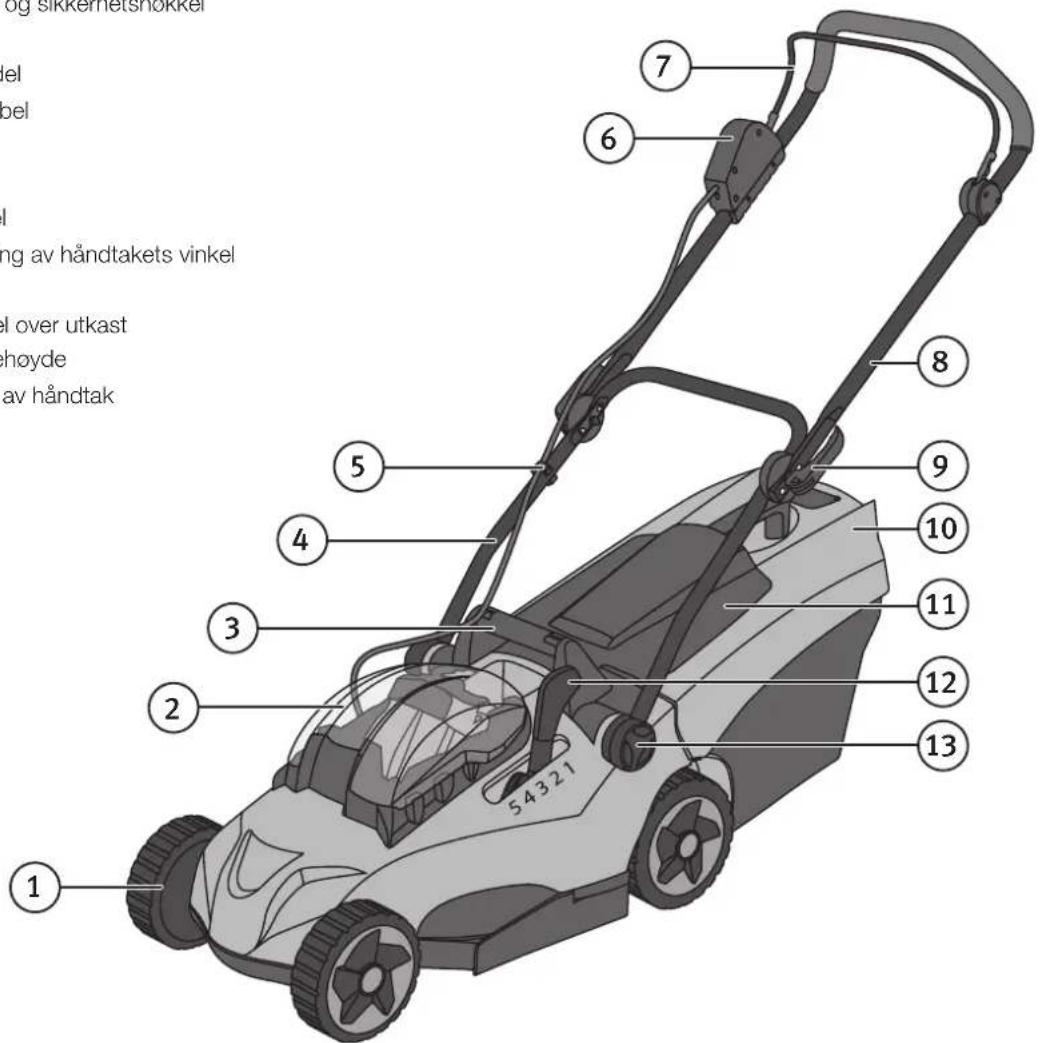

Beskrivelse

1. Hjul
2. Deksel over batteri og sikkerhetsnøkkel
3. Bærehåndtak
4. Håndtakets underdel
5. Holder for strømkabel
6. Startsperre
7. Startbryter
8. Håndtakets overdel
9. Låsespaker for låsing av håndtakets vinkel
10. Gressoppsamler
11. Beskyttelsesdeksel over utkast
12. Innstilling av klippehøyde
13. Låseratt for låsing av håndtak

1. Batteri
2. Sikkerhetsnøkkel
3. Sperre for deksel og batteri
4. Til støpsel
5. Batterilader
6. LED-lampe på batterilader
7. Testbryter for batteristatus
8. Indikatorlampe for batteristatus

Montering

Justering av håndtak

1. Bøy låsespakene (9) ut og skru dem noen omganger. Ta tak i håndtakets overdel (8), bøy det framover og skru inn låsespakene. Bøy dem så innover.
2. Skru noen omdreininger på läserattene (13). Bøy hele håndtaket bakover slik at håndtakets runde distanse hylse passer i festets uttak (se bilde). Skru til läserattene.
3. Trykk strømkabelen fast i holderen (5) og fest kabelholderen til håndtaket.

Montering av oppsamleren

1. Sett sammen oppsamlerens under- og overdel. Sjekk at sneppertlåsen låser skikkelig. Start med den bakerste kanten og fortsett framover.
2. Skru i 2 skruer fra undersiden (ved åpningen).
3. Kontroller at alle oppsamlerens deler er riktig montert.

Feste av oppsamler til gressklipper

• Sett oppsamleren på plass ved å åpne og holde oppe beskyttelsesdekselet (11). Plasser deretter oppsamleren (10) til festet på gressklipperens deksel og slipp den ned.
• Ta av oppsamleren ved å løfte opp beskyttelsesdekselet og trekke oppsamleren opp.
• Gressklipperen kan også brukes uten oppsamleren. Da må beskyttelsesdekselet være helt nedfelt.

Bruk

Batteri

Batteriet er plassert under dekselet (2).

Ta ut batteriet

1. Trykk sperren (16) framover og åpne dekselet.
2. Trykk inn sperren på sikkerhetsnøkkelen (15) og ta nøkkelen ut.
3. Trykk sperren (16) framover og trekk batteriet oppover.

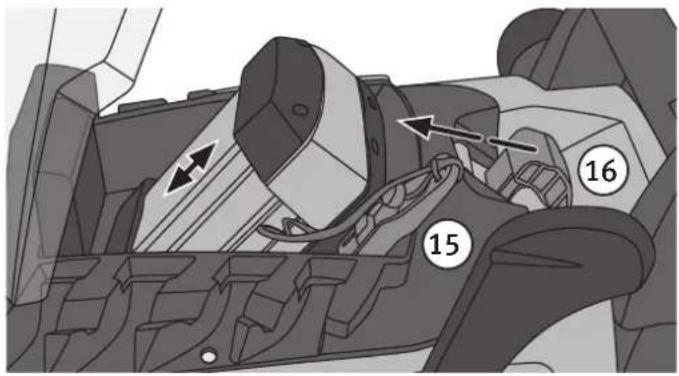

Sett i batteriet

1. Trykk sperren (16) framover og åpne dekselet.
2. Trykk inn sperren på sikkerhetsnøkkelen (15) og ta nøkkelen ut. Påse at sikkerhetsnøkkelen ikke ligger i batteriholderen!
3. Trykk batteriet ned i holderen. Først høres en klikkelyd (i sperren) og deretter en klikkelyd til når batteriet sitter riktig plassert.

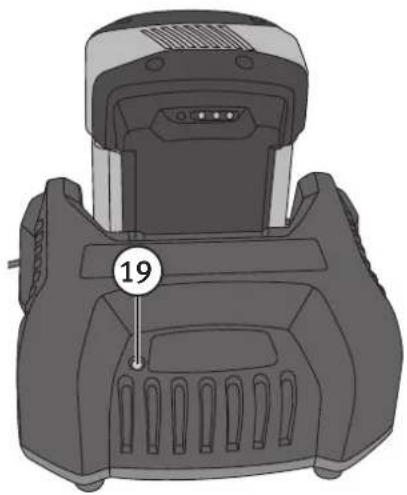

LED-pærer viser Funksjon
Rødt kontinuerlig skinn	Støpselet er koblet til et strømuttak, men batteriet sitter ikke riktig i laderen.
Blinkende grønt Lading pågår.
Grønt kontinuerlig skinn	Batteriet er fulladet og klart til bruk.
Blinkende rødt Batteriet kan ikke lades. Se avsnittet Feilsøking.

Kontroll av batteristatus

• Indikatoren for batteristatusen (21) er på batteriets bakside. Batteriet må taes ut av holderen for å sjekke statusen.
• Trykk inn testknappen (20). Statusen vises med 3 grønne LED-pærer.
• 3 pærer lyser - batteriets ladegrad ≥ 2/3 av maksnivået.
• 2 pærer lyser - batteriets ladegrad ≥ 1/3 av maksnivået.
• 1 pære lyser - batteriets ladegrad ≤ 1/3 av maksnivået.
• 1 pære blinker - batteriet er nesten utladet.
• Hvis ingen LED-pære lyser har batteriet feil og må skiftes.

Hvis brukstiden til batteriet blir betraktelig redusert mellom hver lading må det skiftes ut.

Generelt

• Start ikke motoren uten først å ha gjennomført alle punktene i avsnittet Montering.
• Obs! Bruk aldri gressklipperen uten å ha studert bruksanvisningen grundig. Studer også alle advarsler grundig.
• Obs! La aldri motoren utsettes for tung belastning over lengre perioder.
• Når gressklipperen belastes tungt (høyt gress etc.) går motoren tyngre og motorlyden forandres. Slipp umiddelbart starthåndtaket og juster opp klippehøyden for å unngå skader på klipperen.
• Ved tung belastning over tid kan motorvernet løses ut. Slipp da opp starchåndtaket og la motoren avkjøles. Overbelastningsvernet stilles tilbake på normal kun når startbryteren ikke holdes inne. Rengjør klipperen for eventuelle hindringer og la den vente noen minutter før du bruker klipperen igjen. Dersom motorvernet løses ut igjen, prøv å øke klippehøyden for å forhindre at motoren overbelastes.

Start og stopp av gressklipperen

• Obs! Start må bare skje når hender og føtter er på sikker avstand fra gressklipperens roterende kniv.
• Obs! Den roterende kniven fortsetter å rotere en stund etter at motoren skrus av. La alltid motoren/kniven stoppe helt før motoren startes igjen.

Start

1. Sett på plass sikkerhetsnøkkelen (15).
2. Trykk inn og hold startsperren (6) inne. Dra deretter inn starthåndtaket (7).
   Obs! Det er en kort forsinkelse før motoren starter. Gressklipperen er nå klar til bruk.

Stopp

1. Slipp starthåndtaket (7) helt for å stoppe motoren og den roterende kniven. La alltid motoren/kniven stoppe helt før motoren startes igjen.
2. Ta ut sikkerhetsnøkkelen (15) när klippingen er fullført.

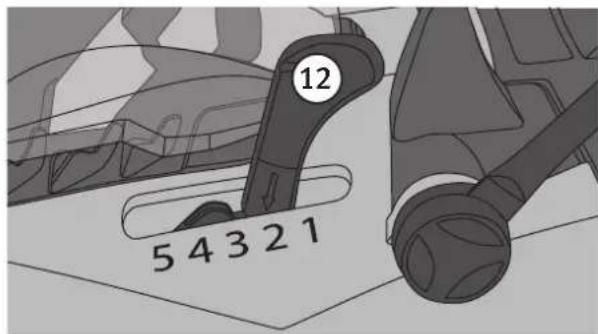

Stille inn klippehøyden

• Juster klippehøyden etter høyden på gresset. Start med høy klippehøyde og prov deg fram til best mulig resultat. Obs! Skru alltid av gressklipperen og la den roterende kniven stoppe helt før du endrer klippehøyden.
• Klippehøyden kan justeres i 5 nivåer: 1 = 25 mm (kort gress) til 5 = 75 mm (høyt gress).
• Klippehøyden justeres ved å trykke inn innstillings-spaken (10) sideveis innover mot batteriet. Før så spaken fram- eller bakover til ønsket stilling. Slipp opp spaken og kontroller at den er låst.
• Ved sesongens første klipping bør gressklipperen justeres til den høyeste klippehøyden. Deretter kan klippehøyden justeres etter behov. Husk at kort klippehøyde forkorter batteriets brukstid.

Vedlikehold

Obs! Fjern sikkerhetsnøkkelen fra gressklipperen før vedlikehold/service.

• Rengjør gressklipperen med en børste eller klut etter hver gangs bruk.
• Gressklipperen må ikke spyles med vann. Det kan skade de elektriske delene.
• Trekk godt til alle mutre og skruer.
• For gressklipperen skal brukes må alt elektrisk utstyr kontrolleres. Hvis det er skader på isolasjon, innfestninger etc. må ikke gressklipperen tas i bruk.
• Benytt alltid originale reservedeler. Bruk av piratdeler kan føre til skader, selv om de passer til gressklipperen.
• Skift skadede varsels- og anvisningsskilt.

Bytte av kniv

Obs! Sjekk at sikkerhetsnøkkel og batteri er fjernet før vedlikehold/service.

1. Legg gressklipperen over på høyre side og sjekk kniven. Hvis kniven er sløv eller skadet, skal den byttes.
2. Hold kniven (22) fast og løsne bolten (23) ved hjelp av en skiftenøkkel. Bruk arbeidshansker når du holder i kniven - denne kan være skarp.
3. Ta av kniven (22) fra knivfestet (24). Rengjør ved behov.
4. Sett den nye kniven og bolten tilbake i omvendt rekkefølge, som vist ovenfor. Påse at kniven vender riktig vei, og trekk bolten godt til.

Feilsøking

Feilene som beskrives nedenfor kan vanligvis rettes opp av brukeren selv. Hvis du er usikker, ta kontakt med kundeservicen eller forhandleren.

Problem Tiltak
Motoren starter ikke. • Sikkerhetsnøkkelen er ikke plassert riktig, kontroller denne!• Batteriet mangler/er satt inn feil.• Feil i startprosedyren: Trykk først inn startsperren og skyv deretter inn startbryteren.
Motoren stopper plutselig. • Overbelastningsvernet er utlost. La motoren avkjøles. ∅k klippehøyden.• Batteriet er for varmt eller kaldt. La det avkjøles.
Gressklipperen vibrerer ved bruk. •	Løse deler.• Kniven er skadet. Skift den.• Kniven eller bolten har løsnet.
Gressklipperen klipper dårlig. • Kniven er skadet eller slov. Skift den ut.• Oppsamleren er full. Tøm den.• Oppsamleren er blokkert.• Feil innstilling av klippehøyde. Juster den.
Batteriet kan ikke lades. • Batteriet er skadet og må skiftes.• Batteriets kontaktflater eller laderens kontakt er skitten. Kontroller og rengjør.• Kontroller at laderens støpsel er riktig plugget til strømuttaket.
Batteriene blir fort tomme for strom.	• Feil klippehøyde er innstilt. ∅k klippehøyden eller gå saktere.• Fuktig gress. La gresset tørke.• Tykt gress. ∅k klippehøyden eller gå saktere.• Batteriet er utbrukt, sjekk.

Oppbevaring

Når gressklipperen skal oppbevares over lengre tid, for eksempel over vinteren, skal følgende tiltak utføres først:

1. Rengjør hele gressklipperen ordentlig.
2. Sjekk gressklipperen for eventuelle skader.
3. Oppbevar gressklipperen rent og tørt.
4. Lad opp batteriet.

Avfallshändtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Spesifikasjoner

Type M0R-LR01-370

LwA (støynivå) 75,8 dB(A), unøyaktighet K=3 dB(A)

LpA (støyeffekt) 88,6 dB(A), unøyaktighet K=2,13 dB(A)

Garantert lydnivå 96 dB(A)

Vibrasjonsverdi 0,892 m/s², unøyaktighet K=1,5 m/s²

Batterikapasitet 3 Ah

Ladetid 3–5 timer

Spenning ved lading 41,7 VDC

Tillatt temperatur ved lading 0–45 °C

Brukstid 15–30 minutter

Spenning 36 V

Motorturtall 3800 o/min

Klippebredde 37 cm

Klippehøyde 25–75 mm

Vekt 15 kg

Ruohonleikkuri

Tuotenro 18-4459-1 Malli MOR-LR01-370

31-5298-1

MOR-LR01-370
