Produkttype	Trådløs gresstrimmer (plenklipper)
Modell	PRO Edition GA36-B
Strømkilde	36 V Li-ion batteri (avtakbar)
Batterikapasitet	2.5 Ah
Ladetid	1 time
Laderinngang	230 V AC, 50/60 Hz
Laderutgang	36 V DC, 3.6 A
Tomgangshastighet	7200 o/min
Klippediameter	300 mm
Tråddiameter	1.6 mm
Vekt (inkl. batteri)	3.4 kg
Støynivå (LpA)	80 dB(A), K=3 dB(A)
Støynivå (LwA)	96 dB(A), K=3 dB(A)
Vibrasjonsnivå	1.61 m/s², K=1.5 m/s²
Justerbar aksel	Teleskopisk med låseknot
Håndtak	Fremre og ekstra håndtak, justerbart
Trimmerhodevinkler	4 posisjoner, pluss 90° rotasjon for kantklipping
Kantklippehjul	Inkludert, avtakbar
Plantevern	Sammenleggbar, to posisjoner
Sikkerhetsfunksjoner	Sikkerhetslåsknapp, vern, automatisk avstenging
Batteribeskyttelse	Dypurladnings- og overbelastningsbeskyttelse
Oppbevaring	Plass til reservesnelle og tråd

Ofte stilte spørsmål - PRO Edition GA36-B Cocraft

Hvordan starter jeg gresstrimmeren?

Fest batteriet godt. Trykk og hold inne både sikkerhetslåsknappen på avtrekkeren (1) og strømavtrekkeren (2) samtidig. Trimmeren starter. Slipp strømavtrekkeren for å stoppe.

Hvordan mater jeg ut mer trimmetråd?

Mens trimmeren går, bank trimmerhodet mot bakken for å trykke inn spolehjulet. Hver gang mater ut 1-2 cm tråd. Overflødig tråd kuttes automatisk av bladet på vernet.

Hvor lang tid tar det å lade batteriet?

Ladetiden er omtrent 1 time. De to første ladningene bør være minst 6 timer for optimal batterilevetid.

Kan jeg bruke trimmeren i vått vær?

Nei. Gresstrimmeren må ikke utsettes for regn eller fuktighet. Batteriet og elektriske deler kan bli skadet, og risikoen for elektrisk støt øker.

Hvordan justerer jeg vinkelen på trimmerhodet?

Trykk på utløseren (12) og drei trimmerhodet til en av 4 faste posisjoner. For kantklipping, trykk på utløseren (11) og roter 90°.

Hvilket sikkerhetsutstyr bør jeg bruke?

Bruk alltid vernebriller, solide sko, lange bukser og hansker. Hold tilskuere minst 5 meter unna.

Hvordan bytter jeg trådsnellen?

Fjern batteriet. Trykk på tappene på trimmerhodets deksel og ta det av. Ta ut den gamle snellen, pass på å ikke miste fjæren. Sett inn en ny snelle, før trådendene gjennom sporene, og smekk dekselet på igjen.

Hvorfor starter ikke trimmeren min?

Mulige årsaker: batteriet er utladet (lad det), sikkerhetslås og avtrekker ikke trykket helt inn, eller batteriet er ikke riktig festet. Sjekk alle tilkoblinger.

Hvordan bør jeg oppbevare trimmeren?

Oppbevar på et tørt sted utilgjengelig for barn. Fjern batteriet ved oppbevaring. Lad batteriet helt minst hver 6. måned ved langtidsoppbevaring.

Hva er klippediameter og trådtype?

Klippediameteren er 300 mm. Bruk kun trimmetråd med 1,6 mm diameter. Monter aldri metalltråd.

BRUKSANVISNING PRO Edition GA36-B Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Laddning av batteri 26

Indikering av batteristatus 26

Start.... 27

Indikering av batteristatus

Spesielle sikkerhetsforskrifter for gresstrimmere 35

Brytere og funksjoner 37

Montering....39

Fremre håndtak 39

Deksel 39

Plantevern 39

Bruk....40

Lading av batteri 40

Indikasjon for batteristatus.... 40

Start 41

Vinkling av trimmerhodet 41

Kantklipping 41

Trimmertråd 42

Stell og vedlikehold....43

Feilsøking 43

Avfallshändtering....43

Spesifikasjoner 44

Gresstrimmer 44

Batteri 36 V li-ion....44

Batterilader....44

Sikkerhet

Generelle sikkerhetsinstrukser - EN 60745-1

Generelle sikkerhetsinstruksjoner for elektrisk håndverktøy

Advarsel! Les gjennom hele brukerveiledningen. Hvis ikke veiledningene følges, kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader.

TA VARE PÅ DENNE VEILEDNINGEN.

Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller er batteridrevne.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.

b) Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel nær lettantennelige væsker, gasser eller mye støv. Elektrisk håndverktøy kan danne gnist, som igjen kan antenne støv og trespon.

c) Hold barn og andre tilskuere på god avstand når du bruker elektriske håndverktøy. Forstyrrelser kan føre til at man mister kontrollen over verktøyet.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.

b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer, kjøleskap etc. Kroppskontakt med disse øker faren for elektrisk støt.

c) Elektrisk håndverktøy må ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.

d) Påse at ikke strømledningen blir skadet. Bær aldri verktøyet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.

e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.

f) Hvis håndverktøyet må brukes i fuktige omgivelser må strømuttaket være utstyrt med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.

b) Bruk verneutstyr. Benytt alltid vernebriller. Verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern, reduserer faren for personskade.

c) Unngå uønsket oppstart. Pass på at strømbryteren er innstilt på OFF før støpselet kobles til et strømuttak, kobler til batteriet eller løfter/bærer det elektriske håndverktøyet. Det å bære et elektrisk håndverktøy med en finger på strømbryteren/avtrekkeren eller å koble det til strømnettet når strømbryteren er innstilt på ON kan føre til skader.

d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.

e) Strekk deg ikke for langt. Påse at du står stødig og har god balanse i kroppen under hele arbeidsoperasjonen. Dette gjør at man har bedre kontroll over verktøyet i de fleste situasjoner.

f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Ikke bruk løstsittende klær og smykker. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.

g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press det elektriske håndverktøyet. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.

b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.

c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller när verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.

d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.

e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.

g) Bruk håndverktøyet og tilbehøret som beskrevet i instruksjonene. Ta hensyn til arbeidsforholdene og det arbeidet som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Bruk og håndtering av elektrisk håndverktøy uten ledning/kabel

a) Bruk kun ladere som er anbefalt av produsenten. Ladere beregnet for en spesiell batteripakke, men som blir brukt til lading av andre type utgjør fare for brann.

b) Bruk kabelfrie elektriske håndverktøy kun med batterier som er beregnet for disse. Bruk av feil batteritype utgjør en fare for brann og skader.

c) Batteripakker som ikke er i bruk må holdes unna binders, mynter, nøkler, spikre, skruer og andre metallgjenstander som kan kortslutte batteripakkens kontakter. Kortslutning av batteripolene kan føre til brann eller brannskader.

d) Hvis batteripakken behandles feil kan væsken inni den lekke ut. I så tilfelle må man unngå kontakt med denne væsken. Hvis du ved et uhell skulle komme i kontakt med batterisyren må du straks skylle deg med vann. Dersom syren kommer i kontakt med øynene, må lege oppsøkes.

Batterisyre kan føre til irritasjon eller brannskade.

6) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsforskrifter for gresstrimmere

• Produktet må ikke brukes av barn. Det må heller ikke brukes av personer med noen former for funksjonsnedsetting, eller manglende erfaringer og kunnskap. Personer som bruker produktet må ha lest bruksanvisningen først. Lokale forskrifter kan sette begrensinger for alderen på brukeren.
• La aldri barn bruke eller leke med gresstrimmeren. Trimmeren bør oppbevares utenfor barns rekkevidde.
• Bruk alltid kraftige sko, langbukser, vernebriller og arbeidshansker når du bruker trimmeren.
• Sørg for at personer som oppholder seg i nærheten, er betryggende avstand fra arbeidsområdet.
• Pass på at barn eller husdyr kommer for nær. Steiner og andre gjenstander kan slynges ut fra trimmeren. Skru av gresstrimmeren umiddelbart hvis noen (mennesker eller husdyr) kommer nærmere arbeidsområdet enn 5 meter.
• Gresstrimmeren må kun brukes under gode lysforhold.
• Hvis produktet har vært utsatt for støt eller slag må man sjekke om det har blitt skadet. I så tilfelle må skadene utbedres før produktet tas i bruk igjen. Dersom trimmerhodet sitter løst eller er skadet må ikke gresstrimmeren brukes.
• Kontroller gresstrimmerens funksjoner før bruk.
• Dekselet må alltid være montert på trimmeren mens den er i bruk. Gresstrimmeren må ikke benyttes hvis dekselet er ødelagt.
• Kontroller at det ikke ligger uønskede gjenstander, som leker, steiner, ledninger etc., i arbeidssonen før du starter trimmingen.
• Sørg for å holde gresstrimmeren med et godt grep. Hold i begge håndtakene.
• Monter aldri skjæreverktøy av metall på trimmeren.
• Hold alle ventilåpninger åpne. Fjern gress og løv fortløpende.
• Skjæretråden fortsetter å snurre rundt en stund etter at motoren er skrudd av. Vent med service etc. til den har stoppet helt.
• Gresstrimmeren må ikke utsettes for regn eller fuktighet.
• Gjør deg godt kjent med brytere og innstillinger før bruk.
• Hold hender og føtter unna trimmerhodet og tråden. Vær ekstra på pass ved oppstart av motoren.
• Vær varsom ved justering av trimmertråd. Motoren må ikke startes før tråden ligger riktig.
• Gresstrimmeren skal kun brukes med utstyr anbefalt av produsent.
• Koble alltid fra batteriet før kontroll, rensing, rengjøring eller justering. Batteriet skal også kobles fra när trimmeren ikke er i bruk.
• Pass på å ha en stabil og stødig arbeidsstilling når du jobber med trimmeren.
• Unngå å vende trimmerhodet mot faste ting når det snurrer rundt. Det kan skade gresstrimmeren.
• Skjærehodet må stoppe av seg selv og ikke med hjelp av hender eller føtter.
• Unngå bruk av trimmeren nær grusganger og andre plasser med løsmasser. Dette kan slynges ut og gjøre skade.

Brytere og funksjoner

1. Sperre til startbryteren
2. Startbryter
3. Batteritilkobling
4. Rom for oppbevaring av spole med trimmertråd
5. Lås for justering av teleskopskaftets lengde
6. Fremre håndtak
7. Lås for justering av det fremre håndtakets innstilling

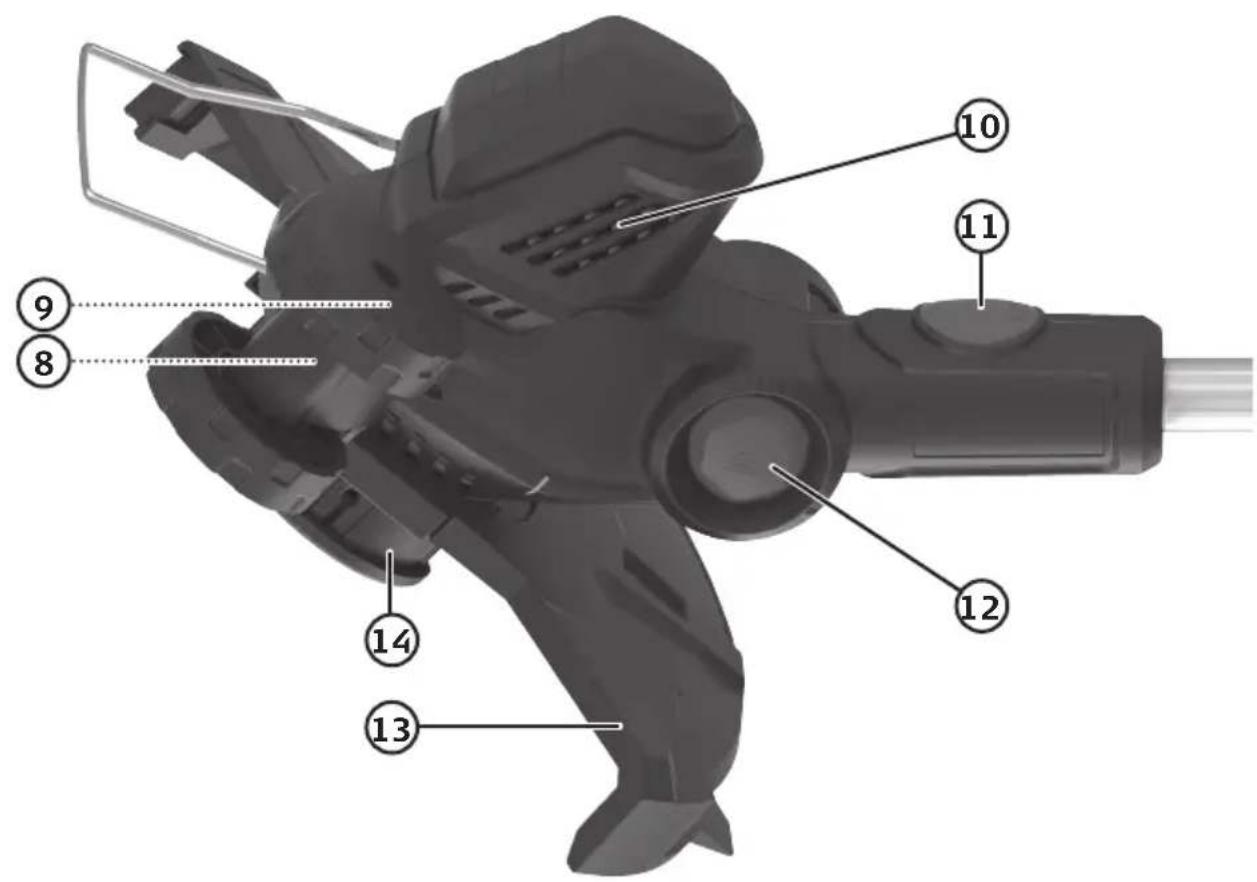

8. Feste for støttehjul som brukes ved klipping av kanter
9. Feste for plantevern
10. Motorens ventilåpninger
11. Sperre for å kunne dreie på trimmerhode i 90°
12. Sperre for justering av trimmerhodets vinkel
13. Beskyttelsesdeksel
14. Trådhode
15. Lader
16. Indikatorer for nettilkobling og fulladet batteri
17. Indikator for pågående lading
18. Batteri

19. Batteristatus

20. Knapper (en på hver side av batteriet) for å løsne batteriet fra lader eller gresstrimmer

Montering

1. Trykk håndtaket fast til festet, og se til at det låses godt fast. Når håndtaket er låst fast til festet kan det ikke løsnes igjen.
2. Åpne opp låsen (7) og plasser håndtaket i ønsket posisjon.

Deksel

1. Skyv dekslet inn i festet sitt.
2. Fest det med de medfølgende skruene.

Plantevernet monteres for å hindre skader på vekster og andre områder som skal beskyttes.

Stikk buen inn i festehullene (9), ett på hver side. Festet gir to mulige innstillinger. Framovervendt vet trimming og vendt oppover når det ikke er i bruk.

Temperaturintervall for lading og oppbevaring av batteri: 0–40 °C.

1. Trykk inn knappene (19) på batteriet og trekk det ut av gresstrimmeren.

2. Laderen kobles til et strømuttak (230 V, 50 Hz), og indikatoren (17) blinker med grønt lys når laderen er koblet til strømnettet.

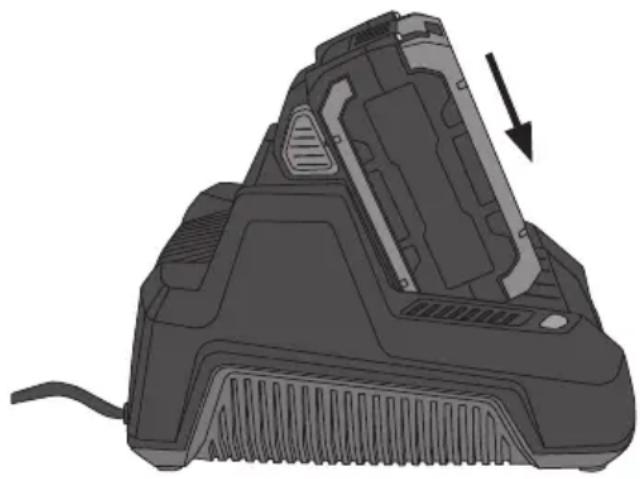

3. Plasser batteriet i laderen og påse at det klikkes ordentlig på plass.

1. Indikatoren (16) lyser rødt mens ladingen pågår.
2. Indikatoren (16) slukker og indikatoren (17) går over til å lyse grønt når batteriet er fulladet.
3. Trykk inn knappene (19) på batteriet og ta det ut av laderen når det er fulladet.
4. Trekk alltid støpselet ut av strømuttaket när laderen ikke er i bruk.

Indikasjon for batteristatus

Trykk inn den røde knappen på batteriet for å kontrollere batteriets status. Hvis alle de grønne indikatorene tennes er batteriet fulladet. Hvis kun en grønn indikatorer tennes er batteriet utladet og må lades før gresstrimmeren kan brukes.

Obs!

• Li-ionbatteriet er en innebygd sikring mot total utlading, noe som betyr at det ikke mister effekt etter hvert, men gir full effekt helt til elektronikken bryter strømmen, for å varsle at batteriet må lades. Gresstrimmeren stopper da umiddelbart. Ikke jobb videre när dette inntrer, men lad opp batteriet med en gang. Dette for at batteriet ikke skal skades.
• Batteriet har innebygd elektronisk vern mot overbelastning. Hvis verktøyet presses for hardt vil elektronikken sørge for at gresstrimmeren stopper. Slipp opp startbryteren og vent i noen sekunder før verktøyet startes igjen.
• Li-ionbatteriet har ingen minnefunksjoner, noe som betyr at det kan lades när som helst, uansett ladestatus.
• Batteriet skal lades i minst 6 timer de to første gangene det lades.
• Ved oppbevaring over lengre tid skal batteriet lades helt opp minst hver 6. måned.

Start

• gresstrimmeren og batteriet er uskadet.
• sperren til startbryteren (1) og startbryteren (2) går lett og at det ikke setter seg fast eller fungerer unormalt.

• håndtak er rene og gir godt grep.

• Skyv batteriet inn på plass og påse at det festes godt.

• Trykk inn sperren for startbryteren og deretter selve startbryteren. Gresstrimmeren vil ikke starte.
• Slipp opp startbryteren for å stenge gresstrimmeren.

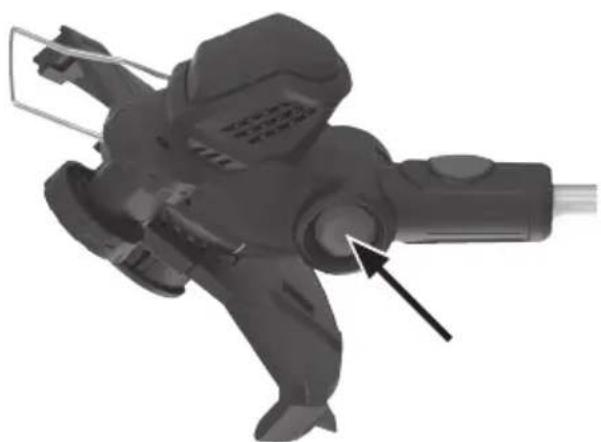

Vinkling av trimmerhodet

Håndtaket kan dreies hele 4forskjellige posisjoner for at du skal finne en behagelig arbeidsstilling.

1. Trykk inn sperren (8) og finn en vinkel som passer deg. Pass på at trimmerhodet fester seg skikkelig i den nye stillingen.
2. Trykk inn sperren igjen for å dreie tilbake til den opprinnelige stillingen.

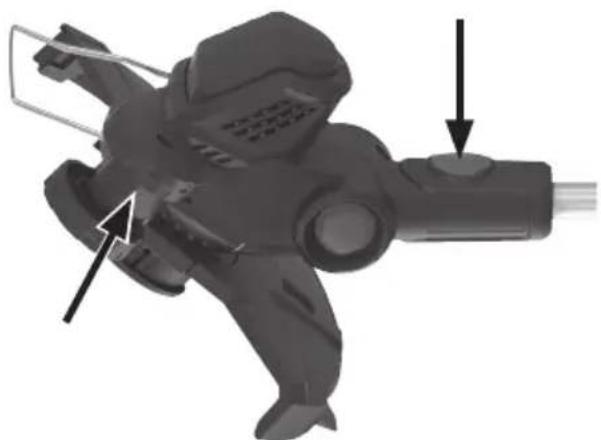

Trimmerhodet kan dreies for trimming av kanter.

1. Skyv støttehjulet inn i festet sitt.
2. Trykk sperren (11) inn og drei trimmerhodet 90°, se pilen på sperren, den viser hvilken vei du skal dreie. Pass på at trimmerhodet fester seg skikkelig i den nye stillingen.
3. Når du er ferdig trykkes støttehjulets lås inn og hjulet fjernes. Trykk inn sperren for å dreie trimmerhodet tilbake til den opprinnelige stillingen.

1. Start trimmeren.
2. Støt trimmerhodet gjentatte ganger lett mot bakken sånn at knappen på trådkassetten trykkes inn.
3. Hver gang knappen trykkes inn mates trimmerträden ut ca. 1–2 cm.
4. Hvis den blir for lang kappes den automatisk av mot kniven i dekselet.

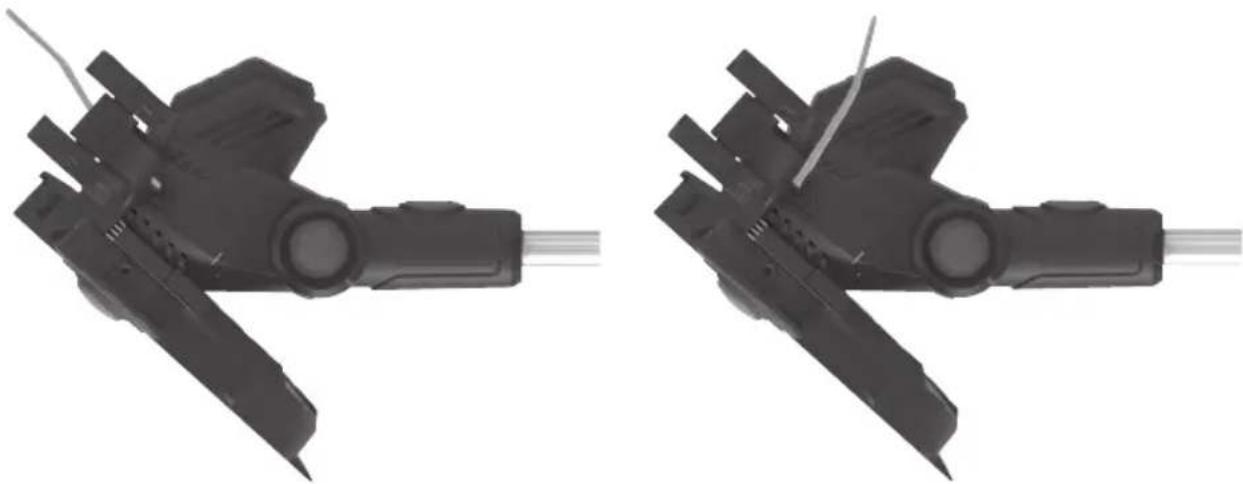

Skifte av trådkassett

1. Trekk tråden løs fra festene og plasser den i sporet på trådhodet.
2. Sett lokket tilbake igjen og påse at det låses ordentlig.
3. Obs! Bruk vernebriller og pass på at det ikke er noen i nærheten når du starter opp etter skifting av trådkassett. Overflödig tråd kan fyke avgårde.

Stell og vedlikehold

• Kontroller regelmessig at ikke gress, kvister og liknende fester seg rundt trådhodet.
• Kontroller før hver gang du skal bruke trimmeren at startbryteren og sperren for starteren er uskadet og virker som de skal.
• Rengjør gresstrimmeren utvendig med en myk børste eller klut. Bruk aldri vann, løsemidler eller poleringsmidler.
• Påse at motorens ventilasionsåpninger (10) er åpne og fri forurensning.
• Oppbevar gresstrimmeren tørt og utilgiengelig for barn.
• Batteriet oppbevares ved 0–40 °C.
• Ved oppbevaring over lengre tid skal batteriet lades helt opp hver 6. måned eller oftere.

Feilsøking

Gresstrimmeren vil ikke starte.	Batteriet er utladet.Husk at du må trykke inn både sperren og startbryteren.
Batteriet går fort tomt for strøm.	Batteriet er ikke fulladet.Batteriet må skiftes ut.
Batteriet lades ikke.	Nettadapteren sitter ikke riktig montert i strømuttaket.Kontroller at det er strøm i strømuttaket.Batteriet sitter ikke riktig i laderen.Batteriets eller laderens kontakt trenger rengjøring.Obs! Trekk alltid støpselet ut av strømuttaket før rengjøring av kontaktene.Laderen eller laderens kabel er skadet.Batteriet er skadet og må skiftes.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området.

For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte.

Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Lydnivå LpA 80 dB(A), K: 3 dB(A)

LwA 96 dB(A), K: 3 dB(A)

Vibrasjon 1,61 m/s², K: 1,5 m/s²

Vekt med batteri 3,4 kg

Batteri 36 V li-ion

Kapasitet 2,5 Ah

Ladetid 1 time

Batterilader

Nettspenning 230 V AC, 50/60 Hz

Utspenning 36 V DC

Utgående strømstyrke 3,6 A

Ruohotrimmeri 36 V

Tuotenro 31-8730 Malli BLR01-R3-300
