LR36 - Gressklipper Cocraft - Gratis bruksanvisning og manual

Produkttype	Plenriver / Skarifiserer
Merke	Cocraft
Modell	LR36 (YT6701-UK / YT6701)
Merkespenning	230-240 V, 50 Hz
Effekt	1 800 W
Hastighet (uten belastning)	3 600 o/min
Arbeidsbredde	360 mm
Vekt	14 kg
Støynivå (LpA)	86,9 dB(A) (KpA 3 dB)
Støynivå (LwA)	102 dB(A) (KwA 3 dB)
Vibrasjonsnivå	3,944 m/s² (K 1,5 m/s²)
Høydejustering	4 innstillinger: +5 mm, 0 mm, -5 mm, -10 mm
Håndtaksjustering	Ja, med låsespaker
Gressoppsamler	Inkludert, enkel å feste/løsne
Sikkerhetsfunksjoner	Sikkerhetsutkoblingsknapp, startspak, dobbel isolasjon, 30 mA RCD anbefales
IP-beskyttelse	Ikke spesifisert, bruk under tørre forhold
Strømforsyning	Nettspenning, skjøteledning nødvendig for utendørs bruk
Tiltenkt bruk	Kun til hjemmebruk, ikke til profesjonell bruk eller utleie
Vedlikehold	Rengjør med fuktig klut, kontroller bolter, hold ventilasjonsåpninger rene
Reparerbarhet	Bruk kun originale reservedeler, reparasjoner av kvalifiserte teknikere

Ofte stilte spørsmål - LR36 Cocraft

Hvordan starter jeg plenriveren?

Trykk og hold inne sikkerhetsutkoblingsknappen, deretter grip startspaken uten å slippe knappen. Slipp sikkerhetsutkoblingen mens du holder startspaken.

Hvordan justerer jeg arbeidshøyden?

Bruk høydejusteringsspaken for å velge en av fire innstillinger: +5 mm (over normal), 0 (normal), -5 mm (under normal), eller -10 mm (under normal). Sett alltid til høyeste høyde når du starter.

Hvilke sikkerhetstiltak bør jeg ta før bruk?

Les manualen, bruk lange bukser og solide sko, fjern gjenstander fra området, sørg for at nettledningen er intakt, og bruk kun i dagslys eller god belysning.

Kan jeg bruke en skjøteledning?

Ja, bruk kun en skjøteledning godkjent for utendørs bruk. Koble den til nettledningens stikkontakt og legg den gjennom håndtakets strekkavlaster. Strømuttaket må være beskyttet med en 30 mA RCD.

Hvordan stopper jeg maskinen?

Slipp ganske enkelt startspaken. Bladene vil fortsette å rotere kort tid etter avstenging.

Hva bør jeg gjøre hvis maskinen vibrerer unormalt?

Slå av og trekk ut støpselet umiddelbart. Kontroller blader og raketenner for skader eller rusk. Skift ut eller reparer om nødvendig før omstart.

Hvordan rengjør og vedlikeholder jeg plenriveren?

Etter bruk, trekk ut støpselet og la den avkjøles. Rengjør utsiden med en lett fuktig klut og mildt rengjøringsmiddel. Hold ventilasjonsåpningene rene. Kontroller regelmessig bolter og mutre for stramming.

Hvordan tømmer jeg gressoppsamleren?

Slå av og trekk ut støpselet. Løft utkastdekselet, løsne oppsamleren, tøm den, og rengjør utkastrennen med et verktøy (bruk aldri hender eller føtter). Fest den på nytt ved å hekte pinnene i hakkene.

Hva er riktig måte å bruke maskinen på skråninger?

Alltid skarifiser på tvers av skråninger, ikke opp og ned. Vær ekstra forsiktig når du endrer retning. Ikke bruk på bratte skråninger. La nettledningen ligge på allerede skarifisert område.

Hvor bør jeg oppbevare plenriveren?

Oppbevares på et tørt, skjermet sted utilgjengelig for barn. Sørg for at den er kjølig, ren, og alle bolter er strammet. Trekk ut støpselet og la den avkjøles før oppbevaring.

BRUKSANVISNING LR36 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Tömning av uppsamlare

Moseriver/vertikalskjærer

Art.nr.

18-4458

Modell

YT6701-UK

31-5275

YT6701

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.

Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.

Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).

Sikkerhet

Advarsel!

Les bruksanvisningen

CE-merket

Dobbeltisolert

Fjern ikke mose i regnvær da dette kan føre til elektrisk støt. Forlat ikke maskinen ute i regnvær.

Kniven fortsetter å rotere en stund etter at motoren er skrudd av.

Knivbladet er skarpt. Kniven fortsetter å rotere en stund etter at motoren er skrudd av. Trekk alltid støpselet ut fra stromuttaket før service og vedlikehold.

Generelle sikkerhetstiltak

• Produktet kan benyttes av barn fra 8 års alderen og av personer med funksjonshemming og manglende erfaring og kunnskap om produktet, dersom de har fått opplæring om sikker bruk av det. Det er dog viktig at de forstår faren ved bruk av det.
• La aldri barn leke med produktet. Rengjøring og vedlikehold kan utføres av barn under tilsyn av voksne.
• Bruk produktet på den måten som beskrives i denne bruksanvisningen.
• Det er alltid brukeren som er ansvarlig for ulykker forbundet med bruk av dette produktet.
• Dersom strømledningen er skadet skal den, for å unngå elektrisk støt eller brann, skiftes av produsenten, på et serviceverksted eller av annen fagperson.
• Produkter skal kobles til et strømuttak som er sikret med jordfeilsbryter (RCD) på 30 mA.
• Bruk ikke moseriveren/vertikalskjæreren när du er sliten, trett, syk eller påvirket av alkohol eller medisiner.

Sikkerhetstiltak

• Les hele bruksanvisningen.
• La ikke personer som ikke har studert bruksanvisningen eller barn bruke produktet. Aldersgrense for bruk kan være regulert av lokale forskrifter/regler.
• Produktet må ikke brukes for nær tilskuere. Vær ekstra forsiktig når det er barn eller husdyr i nærheten.
• Bruk alltid passende grove sko og langbukser. Bruk ikke produktet når du er barbeint eller kun med åpne sandaler.
• Bruk ikke løstsittende klær eller klær som har løsthengende reimer eller bånd.
• Undersøk området som skal bearbeides før arbeidet startes. Fjern alle gjenstander som kan kastes ut fra moseriveren.
• Kontroller at produktet er komplett, at alle deler er hele, uskadet og fungerer som de skal før arbeidet startes.
• Kontroller at alle kabler som skal brukes er hele og ikke har skader. Kontroller også den faste strømkabelen som går til motoren.
• Produktet må ikke brukes dersom noen av kablene eller koblingene er skadet.
• Kontroller at alle skruer og bolter er trukket godt til og at alle beskyttelsesanordninger er montert før arbeidene startes.

Sikkerhet ved bruk

• Moseriveren/vertikalskjæreren er ikke beregnet for profesjonelt bruk eller til utleie. Den er kun beregnet for privat bruk.
• Bruk kun skjøteledning som er godkjent til utendørs bruk.
• Arbeidene med produktet bør foregå i dagslys eller med god belysning.
• Produktet skal kun kobles til strømuttak med 230–240 V, 50 Hz som er sikret med jordfeilsbryter (RCD) på 30 mA.
• Det bør ikke utføres arbeider i vått gress.
  • Gå sakte med produktet.
  • Vær ekstra varsom med jobbing i skrått terreng.
• Når terrenget heller skal man gå på tvers, og ikke opp og ned.
• Vær ekstra forsiktig når du skifter retning i skråninger.
• Jobb aldri i bratte skråninger.
• Vær ekstra forsiktig når du rygger eller trekker produktet mot deg.
• Skru av produktet og trekk ut strømkabelen fra strømuttaket hvis det skal flyttes over områder som f.eks. grusganger og innkjørsler.
• Bruk ikke produktet hvis noen av delene på dekselet er skadet. Bruke det heller ikke hvis ikke oppsamleren er montert.
• Pass på at produktet står stødig med bakkekontakt på alle hjulene når det startes. Hold føtter og hender vekk fra dekselet og den roterende kniven.
• Skru av moseriveren og trekk strømkabelen ut fra strømuttaket når du tar pause i arbeidet.
• Steng moseriveren og trekk strømkabelen ut fra strømuttaket når oppsamleren tømmes og ved rengjøring og vedlikehold av maskinen.
• Hvis kniven treffer fremmede gjenstander skal moseriveren stoppes og strømkabelen kobles fra. Kontroller kniv og fjærer på moseriveren. Ved feil må disse utbedres før produktet tas i bruk igjen.
• Dersom det oppstår unormale vibrasjoner eller lyd skal produktet stoppes og kontakten trekkes ut. Undersøk kniven og fjærene, trekk til alle skruer, og reparer alle skader, før arbeidene gjenopptas.
• Vær oppmerksom på strømkabelen mens du jobber. Pass på at den aldri kommer i kontakt med moseriveren eller dens roterende kniver.

Produktbeskrivelse

1. Oppsamler
2. Beskyttelsesdeksel over utkast
3. Feste for håndtakets underdel
4. Motordeksel
5. Justering av arbeidshøyde

1. Startbøyle
2. Sikkerhetsbryter
3. Kabelholder
4. Strømkabel til motoren
5. Justering av vinkel på håndtakets øvre del

1. Klips for feste av strømkabel
2. Håndtak (overdel)
3. Festebolt og mutter mellom håndtakets over- og underdel
4. Klips for feste av strømkabel
5. Håndtak (underdel)

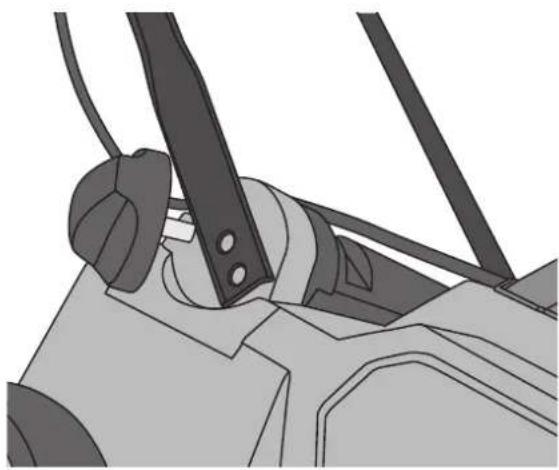

Montering Håndtak

1. Monter håndtakets over- og underdel med skrue og mutter (disse følger med).
2. Fest moseriverens strømkabel med klipsene.

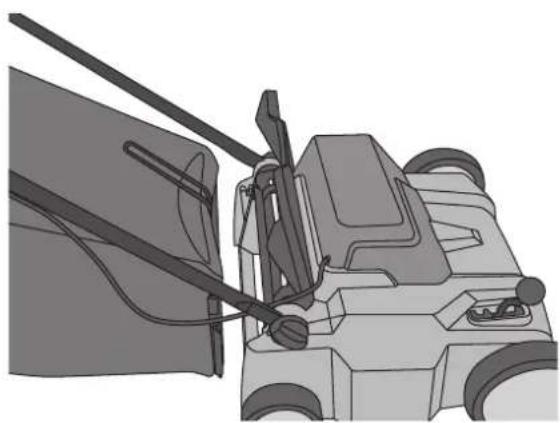

Oppsamler

1. Hold oppsamleren på håndtakets underside og løft beskyttelseslokket over utkastet.

1. Sett oppsamlerens festepigger i uttaket på moseriveren.

Kobling av strømkabel

Obs! Bruk kun skjøteledning som er godkjent til utendørs bruk.

Obs! Vær oppmerksom ved oppstarten av produktet så det ikke griper tak i underlaget umiddelbart. For å unngå dette bor den stilles i den høyeste arbeidsposisjonen. Pass også på at moseriveren står på en lettbearbeidet flate når den startes. Juster deretter arbeidshøyden nedover til passende posisjon.

1. Trykk inn og hold sikkerhetsbryteren inne. 2. Trekk startboylen inn uten å slippe opp

sikkerhets bryteren, og moseriveren starter.

1. Slipp opp sikkerhetsbryteren og hold startbøylen i samme posisjon. Hold i håndtaket med begge hendene mens du jobber.

Stenge

Maskinen stoppes ved å slippe opp startbøylen.

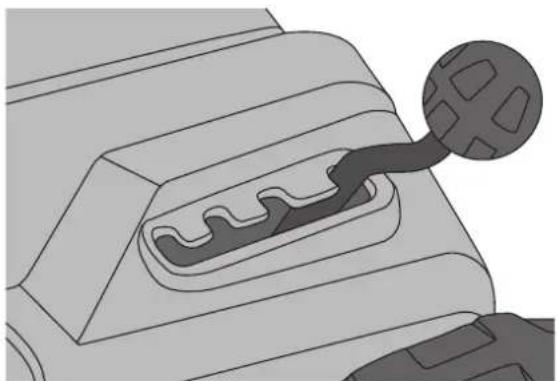

Arbeidshøyde

Arbeidshøyden justeres ved at bryteren for høydejusteringen flyttes.

Her er det 4 innstillinger å velge mellom.

• 5 mm: 5 mm høyere enn normal
  • 0: normal
• -5 mm: 5 mm lavere enn normal
• -10 mm: 10 mm lavere enn normal

Innstilling av håndtakets øvre del

1. Bend justeringslåsen ut på begge sider av håndtaket.
2. Plasser håndtaket i ønsket vinkel.
3. Trykk låsen inn igjen.

• Pass på at skjøteledningen alltid er bak deg og at du ikke kjører over den.
• Påse at ikke skjøteledningen skades eller klemmes under klippingen.
• La arbeidsflatene overlappes. Da blir resultatet best.

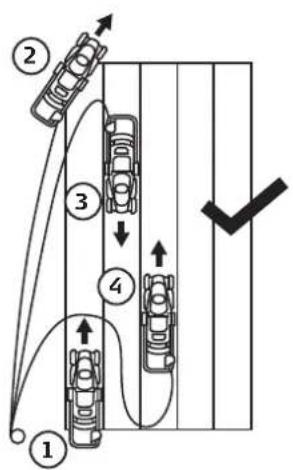

Metode for sikker jobbing uten å skade skjøteledningen:

Tømming av oppsamler

1. Skru av maskinen og trekk ut støpselet.
2. Løft opp dekselet og deretter oppsamleren.
3. Tøm ut innholdet og rens oppsamleren for ev. rusk. Bruk et passende verktøy, ikke hender eller føtter.
4. Løft opp dekselet og sett oppsamleren på plass.

Stell, vedlikehold og oppbevaring

Obs! Før det foretas service eller vedlikehold må moseriveren skurs av. Trekk støpselet ut av strømuttaket og la den avkjøles.

Stell og vedlikehold

• Rengjør produktet utvendig med en lett fuktet klut. Bruk kun et mildt rengjøringsmiddel og aldri løsningsmidler eller etsende kjemikalier.

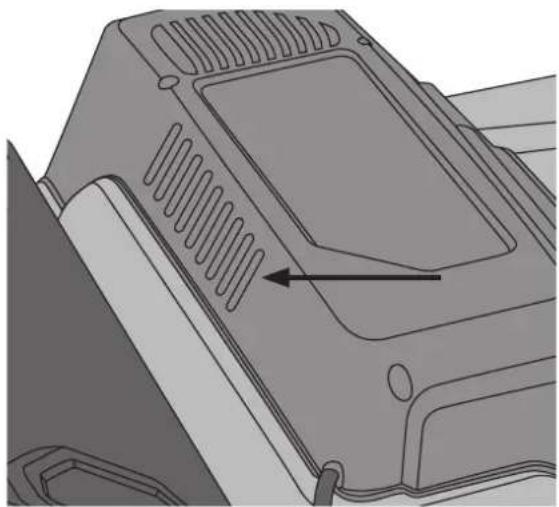

  • Pass på at alle ventilasjonsåpninger alltid er åpne og fri for rusk.

• Kontroller regelmessig at alle skruer og mutre er trukket til og at moseriveren ikke er skadet.
• Kontroller at gressoppsamleren er hel og uskadet.
• Reparasjoner skal utføres av kvalifiserte fagpersoner og kun med originale reservedeler.
• Hold alltid undersiden av klipperen ren for gress og forurensninger.
• Kontroller kniv og fjærer på moseriveren. Pass på at de ikke er skadet.

Oppbevaring

• Skru av moseriveren ved å trekke stopselet ut fra strømuttaket og la den bli kald.
• Moseriveren bør rengjøres grundig. Kontroller også at den er uskadet.
• Kontroller at alle skruer er godt dratt til.
• Moseriveren må oppbevares tört og utenfor barns rekkevidde.

Feilsøking

Moseriveren vil ikke starte.	Er skjøteledningen hel og koblet riktig?Er det strøm i strømuttaket?Trekk ut strømkabelen og kontroller at kniven kan rotere fritt og ikke er hindret av rester av gress eller annen forurensning på riverens underside eller i utkastet.
Motorens kraft reduseres.	Kontroller arbeidshøyden. Hvis den er stilt for lavt går det ut over effekten.Trekk ut strømkabelen og kontroller at kniven kan rotere fritt og ikke er hindret av rester av gress eller annen forurensning på riverens underside eller i utkastet.
Vibrasjoner i maskinen.	Kontroller kniven og fjærene på moseriveren. Reparer deler som er skadet eller skift dem ut.Trekk ut strømkabelen og kontroller at kniven kan rotere fritt og ikke er hindret av rester av gress eller annen forurensning på riverens underside eller i utkastet.

Avfallshändtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Spesifikasjoner

Spenning 230–240 V, 50 Hz

Effekt 1800 W

Turtall 3600/min

Arbeidsbredde 360 mm

Vekt 14 kg

Lydnivå LpA: 86,9 dB(A) (KpA: 3 dB)

LwA: 102 dB(A) (KwA: 3 dB)

Vibrasjonsverdi 3,944 m/s² (K: 1.5 m/s²)
