LR36 - Gräsklippare Cocraft - Gratis bruksanvisning och manual

Produkttyp	Grasskrapa / Vertikalskärare
Märke	Cocraft
Modell	LR36 (YT6701-UK / YT6701)
Märkspänning	230–240 V, 50 Hz
Effekt	1 800 W
Hastighet (obelastad)	3 600 rpm
Arbetsbredd	360 mm
Vikt	14 kg
Ljudnivå (LpA)	86.9 dB(A) (KpA 3 dB)
Ljudnivå (LwA)	102 dB(A) (KwA 3 dB)
Vibrationsnivå	3.944 m/s² (K 1.5 m/s²)
Höjdjustering	4 inställningar: +5 mm, 0 mm, -5 mm, -10 mm
Handtagsjustering	Ja, med låsspakar
Grassamlare	Ingår, enkel montering/demontering
Säkerhetsfunktioner	Säkerhetsavstängningsknapp, startspak, dubbelisolation, 30 mA jordfelsbrytare rekommenderas
IP-skydd	Ej specificerat, använd i torra förhållanden
Strömförsörjning	Nätansluten, förlängningssladd krävs för utomhusbruk
Avsedd användning	Endast för hemmabruk, inte för professionellt bruk eller uthyrning
Underhåll	Rengör med fuktig trasa, kontrollera bultar, håll ventilationsöppningar fria
Reparerbarhet	Använd endast äkta reservdelar, reparationer av kvalificerade tekniker

Vanliga frågor - LR36 Cocraft

Hur startar jag graskrapan?

Tryck och håll in säkerhetsavstängningsknappen, greppa sedan startspaken utan att släppa knappen. Släpp säkerhetsavstängningen medan du håller startspaken.

Hur justerar jag arbetshöjden?

Använd höjdjusteringsspaken för att välja en av fyra inställningar: +5 mm (över normalt), 0 (normalt), -5 mm (under normalt) eller -10 mm (under normalt). Ställ alltid in på högsta höjd vid start.

Vilka säkerhetsåtgärder ska jag vidta före användning?

Läs manualen, använd långbyxor och stadiga skor, ta bort föremål från området, kontrollera att nätkabeln är hel och använd endast under dagsljus eller god belysning.

Kan jag använda en förlängningssladd?

Ja, använd endast en förlängningssladd godkänd för utomhusbruk. Anslut den till nätkabelns uttag och dra den genom handtagets dragavlastning. Nätuttaget måste skyddas av en 30 mA jordfelsbrytare.

Hur stoppar jag maskinen?

Släpp helt enkelt startspaken. Bladen fortsätter att rotera en kort stund efter avstängning.

Vad ska jag göra om maskinen vibrerar onormalt?

Stäng omedelbart av och dra ur maskinen. Kontrollera bladen och kratspinnarna för skador eller skräp. Byt ut eller reparera vid behov innan omstart.

Hur rengör och underhåller jag graskrapan?

Efter användning, dra ur sladden och låt svalna. Rengör utsidan med en lätt fuktad trasa och milt rengöringsmedel. Håll ventilationsöppningarna fria. Kontrollera regelbundet att bultar och muttrar är åtdragna.

Hur tömmer jag grassamlaren?

Stäng av och dra ur maskinen. Lyft utkastskyddet, lossa samlaren, töm den och rengör utkastrännan med ett verktyg (använd aldrig händer eller fötter). Sätt tillbaka genom att haka fast stiften i skårorna.

Vilket är rätt sätt att använda maskinen i sluttningar?

Alltid vertikalskär över sluttningen, inte upp och ner. Var extra försiktig vid riktningsändring. Använd inte på branta sluttningar. Låt nätkabeln löpa på redan bearbetad yta.

Var ska jag förvara graskrapan?

Förvara på en torr, skyddad plats utom räckhåll för barn. Se till att den är sval, ren och att alla bultar är åtdragna. Dra ur sladden och låt svalna innan förvaring.

BRUKSANVISNING LR36 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Varning!

Läs bruksanvisningen

CE-märkning

Dubbelisolerad

För att undvika elektrisk stöt, klipp inte gräset när det regnar. Lämna inte heller gräsklipparen utomhus när det regnar.

Kniven fortsätter att rotera efter att motorn slagits av.

STOP

Varning för vassa knivblad.

Kniven fortsätter att rotera efter att motorn slagits av.

Dra ur nätkabeln ur vägguttaget innan skötsel, underhåll eller service utförs.

Håll åskådare på avständ.

Håll nätkabeln på avständ från den roterande kniven.

Generella säkerhetsföreskrifter

• Apparaten får användas av barn från 8 år och av personermed någon form av funktionsnedsättning, brist på erfarenhet eller kunskap som skulle kunna äventyra säkerheten, om de har fått instruktioner om hur produkten på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma.
• Låt aldrig barn leka med produkten. Rengöring och skötsel får inte utföras av barn utan vuxens närvaro.
• Mossrivaren/vertikalskäraren får endast användas på det sätt som beskrivs i den här bruksanvisningen.
• Tänk på att användaren alltid är ansvarig för olyckor och faror som drabbar andra människor eller deras egendom.
• Om nätsladden skadats får den, för att risk för elektrisk stöt eller brand ska undvikas, endast bytas av tillverkaren, dess serviceställe eller av en kvalificerad yrkesman.
• Mossrivaren/vertikalskäraren ska anslutas till ett vägguttag som har säkrats med en jordfelsbrytare (RCD) på 30 mA.
• Använd aldrig mossrivaren/vertikalskäraren om du är trött, sjuk, påverkad av alkohol eller medicin.

Säkerhetsföreskrifter innan arbetet påbörjas

• Läs hela bruksanvisningen noggrant.
• Låt aldrig barn eller personer som inte studerat bruksanvisningen använda mossrivaren/vertikalskäraren. Lokala bestämmelser kan reglera användarens ålder.
• Använd aldrig mossrivaren/vertikalskäraren när åskådare, särskilt barn eller husdjur finns i närheten.
• Använd alltid lämpliga grövre skor och långbyxor. Använd aldrig mossrivaren/vertikalskäraren barfota eller med öppna sandaler.
• Använd aldrig löst sittande kläder eller kläder som har löst hängande remmar eller band.
• Undersök området som ska bearbetas innan arbetet påbörjas. Ta bort alla föremål som skulle kunna kastas av mossrivaren/vertikalskäraren.
• Kontrollera att mossrivaren/vertikalskäraren är komplett, att alla delar är oskadade och fungerar normalt innan arbetet påbörjas.
• Kontrollera att alla kablar som ska användas är hela och oskadade. Kontrollera även mossrivaren/vertikalskärarens fasta nätkabel till gräsklipparmotorn.
• Använd aldrig mossrivaren/vertikalskäraren om någon av kablarna eller dess anslutningar är skadade.
• Kontrollera att alla skruvar och bultar är ordentligt åtdragna samt att alla skyddsanordningar är monterade innan arbetet påbörjas.

Säkerhetsföreskrifter vid användning

• Mossrivaren/vertikalskäraren är inte avsedd att användas yrkesmässigt eller för uthyrning. Den är endast avsedd för privat användning.
• Använd endast skarvkabel godkänd för utomhusbruk.
• Använd endast mossrivaren/vertikalskäraren i dagsljus eller vid god belysning.
• Mossrivaren/vertikalskäraren får endast anslutas till ett vägguttag med 230–240 V, 50 Hz som har säkrats med en jordfelsbrytare (RCD) på 30 mA.
• Undvik att arbeta på våta gräsmattor.
  • Gå lugnt, gå aldrig snabbt.
• Var extra försiktig vid arbete i sluttningar.
• Bearbeta alltid lutande mark tvärs över, aldrig upp- och nedför.
• Var mycket försiktig när du byter riktning i sluttningar.
• Arbeta aldrig i mycket branta sluttningar.
• Var extra försiktig när du backar eller drar mossrivaren/vertikalskäraren mot dig.
• Stäng av mossrivaren/vertikalskäraren och dra ur nätkabeln ur vägguttaget om maskinen ska flyttas över andra ytor än gräsmatta, t.ex. grusgångar och uppfarter.
• Använd aldrig mossrivaren/vertikalskäraren om någon del av höljet är skadat. Använd den inte heller utan att uppsamlaren är monterad.
• Se till att mossrivaren/vertikalskäraren står stadigt på alla hjul vid start. Håll undan fötter och händer från höljet och den roterande kniven på mossrivarens/vertikalskärarens undersida.
• Stäng av mossrivaren/vertikalskäraren och dra ur nätkabeln ur vägguttaget när du tillfälligt avbryter arbetet.
• Stäng av mossrivaren/vertikalskäraren och dra ur nätkabeln ur vägguttaget vid tömning av uppsamlaren, rengöring eller annat underhåll.
• Stäng av mossrivaren/vertikalskäraren och dra ur nätkabeln ur vägguttaget om den roterande kniven träffar något främmande föremål. Kontrollera mossrivaren/vertikalskäraren, den roterande kniven och dess fjädrar. Reparera ev. skador innan mossrivaren/vertikalskäraren startas igen.
• Om onormala vibrationer eller ljud uppstår, stäng av mossrivaren/vertikalskäraren och dra ur nätkabeln ur vägguttaget. Undersök kniven och dess fjädrar, dra åt alla skruvar och reparera ev. skador innan arbetet återupptas.
• Var mycket uppmärksam på nätkabeln under arbetets gång. Se till att den aldrig kommer i kontakt med mossrivaren/vertikalskäraren eller den roterande kniven på undersidan av mossrivaren/vertikalskäraren.

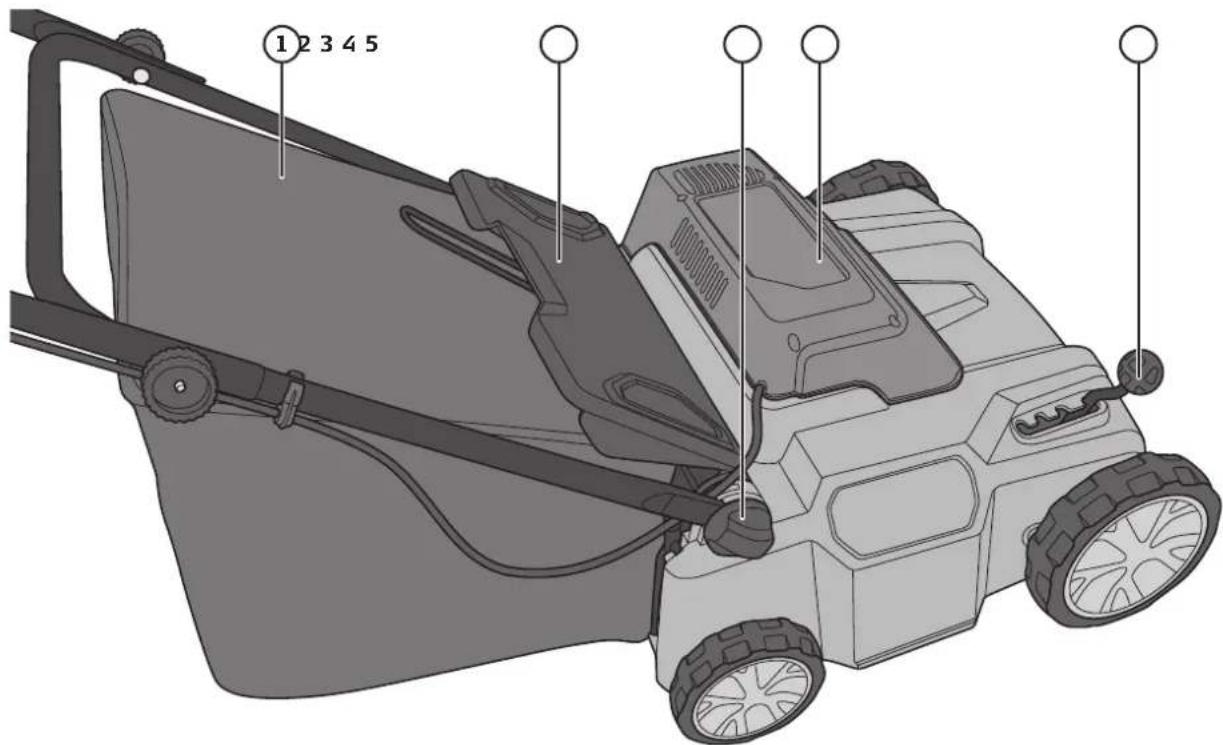

Produktbeskrivning

1. Uppsamlare
2. Skyddslucka över utkast
3. Fäste för handtagets underdel
4. Kåpa över elmotor
5. Justering av arbetshöjd

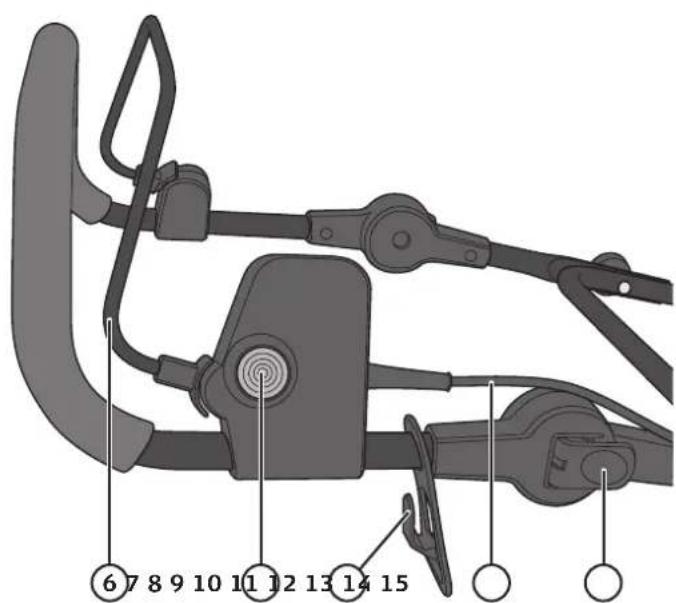

1. Startbygel
2. Säkerhetsbrytare
3. Kabelhållare
4. Nätkabel till gräsklipparmotorn
5. Vinkeljustering för handtagets överdel

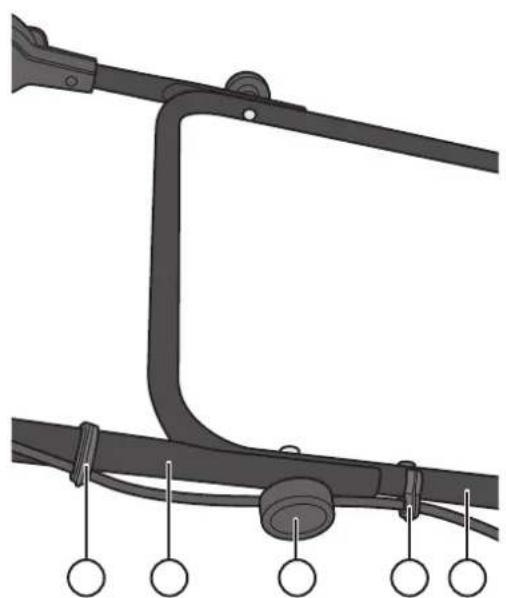

1. Kabelclips
2. Handtag (överdel)
3. Fästbult och mutter mellan handtagets över- och underdel
4. Kabelclips
5. Handtag (underdel)

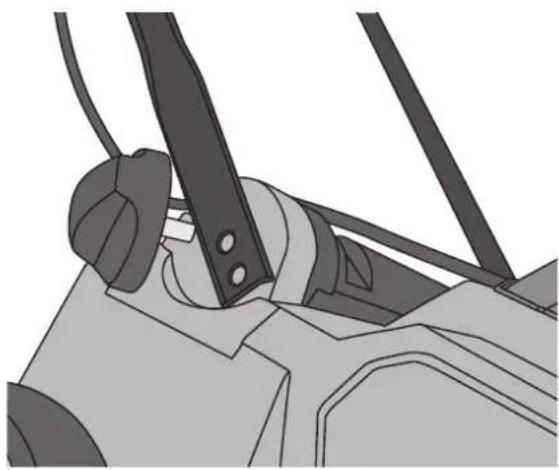

Montering Handtag

1. Fäst handtagets underdel på mossrivaren/vertikalskäraren och lås fast med låsmuttern.

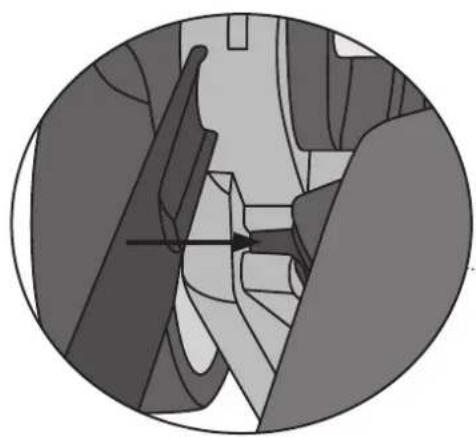

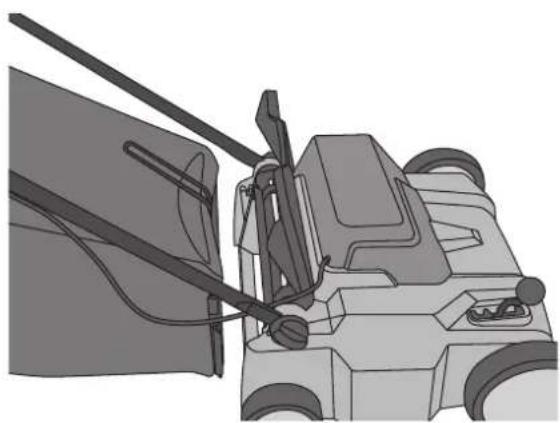

Uppsamlare

1. Håll uppsamlaren på handtagets undersida och lyft skyddsluckan över utkastet.

2. Sätt uppsamlarens fästpiggar i urtaget på mossrivaren/vertikalskäraren.

1. Montera ihop handtagets över- och underdel med medföljande skruv och mutter.

2. Fäst mossrivarens/vertikalskärarens nätkabel med de medföljande clipsen.

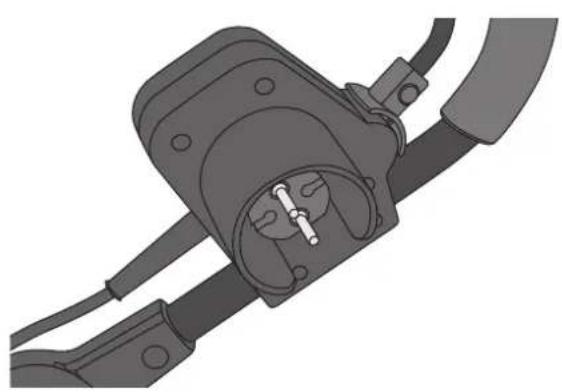

Anslutning av nätkabel

Obs! Använd endast kabel avsedd för utomhusbruk.

1. Anslut nätkabeln till dess anslutning på mossrivaren/vertikalskäraren och fäst kabeln i kabelhållaren på handtaget.

1. Anslut nätkabeln till ett jordat vägguttag med 230–240 V, 50 Hz som har säkrats med en jordfelsbrytare (RCD) på 30 mA.

Start

Obs! Var uppmärksam vid start så att inte mossrivaren/vertikalskäraren omedelbart griper tag i underlaget. För att undvika att den gör det, ställ höjdreglaget i det högsta läget och se till att mossrivaren/vertikalskäraren står på en lättbearbetad yta när den startas. Justera sedan vid behov ner arbetshöjden till lämpligt läge.

1. Tryck in och håll kvar säkerhetsbrytaren i nertryckt läge.

2. Dra in startbygeln utan att släppa upp säkerhetsbrytaren.
   Mossrivaren/vertikalskäraren startar.

3. Släpp upp säkerhetsbrytaren, håll kvar startbygeln och håll i handtaget med båda händerna.

Stänga av

Stäng av mossrivaren/vertikalskäraren genom att släppa startbygeln.

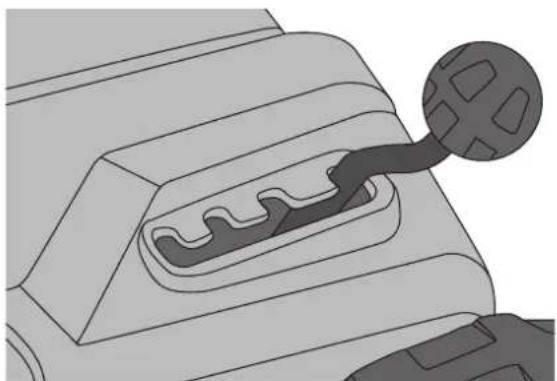

Arbetshöjd

Arbetshöjden regleras genom att reglaget för höjdjustering flyttas.

4 olika lägen finns:

• 5 mm: 5 mm högre än normalläge
  • 0: normalläge
• -5 mm: 5 mm lägre än normalläge
  -10 mm: 10 mm lägre än normalläge

Inställning av handtagets överdel

1. Vik ut justeringarnas lås på handtagets båda sidor.
2. Håll handtaget i önskad vinkel.
3. Tryck in låsen igen.

• Se till att skarvkabeln alltid befinner sig bakom dig på en yta som inte ska bearbetas eller som redan har bearbetats.
• Var uppmärksam så att inte skarvkabeln skadas eller kläms fast under arbetets gång.
• Låt arbetsytorna överlappa något för bästa resultat.

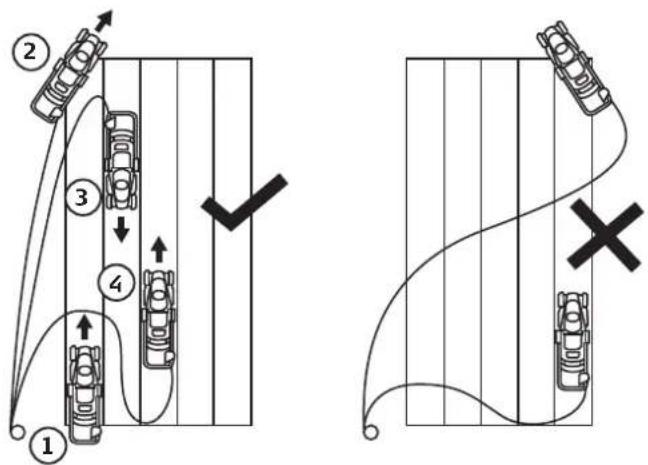

Metod för säkert arbete utan att skarvkabeln skadas:

1. Stäng av mossrivaren/vertikalskäraren och dra ur nätkabeln ur vägguttaget.
2. Lyft skyddsluckan och lyft bort uppsamlaren.
3. Töm och rensa ev. utkastet från gräs och föroreningar. Använd lämpligt verktyg, inte händer eller fötter.
4. Lyft upp skyddsluckan och montera tillbaka uppsamlaren.

Skötsel, underhåll och förvaring

Obs! Innan service eller underhåll utförs, stäng av mossrivaren/vertikalskäraren dra ur nätkabeln ur vägguttaget och låt mossrivaren/vertikalskäraren svalna.

Skötsel och underhåll

• Rengör mossrivaren/vertikalskäraren utvändigt med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

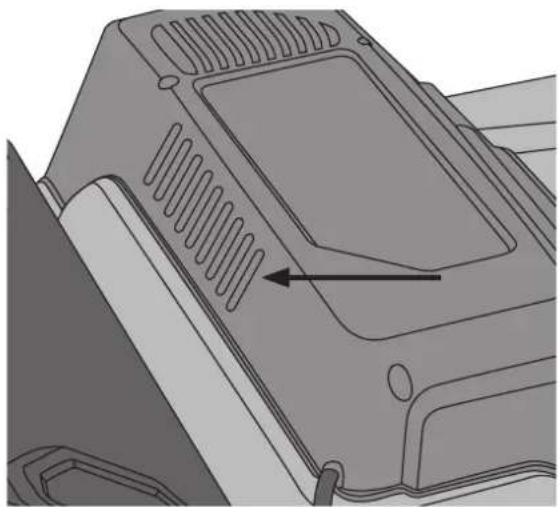

• Se till att ventilationsöppningarna på käpan över elmotorn alltid är öppna och fria från föroreningar.

• Kontrollera regelbundet att alla skruvar och muttrar är åtdragna och att mossrivaren/vertikalskäraren är oskadad.
• Kontrollera regelbundet att uppsamlaren är i gott skick.
• Reparationer ska utföras av kvalificerad servicepersonal och endast med originalreservdelar.
• Håll alltid undersidan av mossrivaren/vertikalskäraren ren från gräs och föroreningar för bästa funktion.
• Kontrollera regelbundet den roterande kniven och dess fjädrar. Se till att de är oskadade och i gott skick.

Förvaring

• Stäng av mossrivaren/vertikalskäraren, dra ur nätkabeln ur vägguttaget och låt den svalna.
• Rengör mossrivaren/vertikalskäraren noggrant och kontrollera att den är oskadad.
• Kontrollera att alla skruvar är åtdragna.
• Förvara mossrivaren/vertikalskäraren torrt och utom räckhåll för barn.

Felsökningsschema

Mossrivaren/vertikalskäraren startar inte.	Är skarvkabeln hel och ansluten på rätt sätt?Finns det ström i vägguttaget?Dra ur nätkabeln ur vägguttaget och kontrollera att kniven kan rotera fritt och inte hindras av gräsrester och föroreningar på mossrivarens/vertikalskärarens undersida eller i utkastet.
Motorn tappar kraft.	Kontrollera arbetshöjden, om den är för låg kan mossrivaren/vertikalskäraren tappa kraft.Dra ur nätkabeln ur vägguttaget och kontrollera att kniven kan rotera fritt och inte hindras av gräsrester och föroreningar på mossrivarens/vertikalskärarens undersida eller i utkastet.
Onormala vibrationer uppstår.	Kontrollera den roterande kniven och dess fjädrar. Byt ut delar eller reparera vid behov.Dra ur nätkabeln ur vägguttaget och kontrollera att kniven kan rotera fritt och inte hindras av gräsrester och föroreningar på mossrivarens/vertikalskärarens undersida eller i utkastet.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Specifikationer

Nätanslutning 230–240 V, 50 Hz

Effekt 1800 W

Varvtal 3600/min

Arbetsbredd 360 mm

Vikt 14 kg

Ljudnivå LpA: 86,9 dB(A) (KpA: 3 dB)

LwA: 102 dB(A) (KwA: 3 dB)

Vibrationsvärde 3,944 m/s² (K: 1.5 m/s²)

Hold barn på avstand.
