Produkttyp	Rasenrecher / Vertikutierer
Marke	Cocraft
Modell	LR36 (YT6701-UK / YT6701)
Nennspannung	230–240 V, 50 Hz
Leistung	1.800 W
Drehzahl (Leerlauf)	3.600 min⁻¹
Arbeitsbreite	360 mm
Gewicht	14 kg
Geräuschpegel (LpA)	86,9 dB(A) (KpA 3 dB)
Geräuschpegel (LwA)	102 dB(A) (KwA 3 dB)
Vibrationspegel	3,944 m/s² (K 1,5 m/s²)
Höhenverstellung	4 Einstellungen: +5 mm, 0 mm, -5 mm, -10 mm
Griffverstellung	Ja, mit Feststellhebeln
Grasfangkorb	Inklusive, einfaches An- und Abnehmen
Sicherheitsmerkmale	Sicherheitsausschaltknopf, Starthebel, doppelte Isolierung, 30 mA FI-Schutzschalter empfohlen
IP-Schutz	Nicht angegeben, nur bei trockenen Bedingungen verwenden
Stromversorgung	Netzbetrieben, Verlängerungskabel für den Außeneinsatz erforderlich
Verwendungszweck	Nur für den Hausgebrauch, nicht für gewerbliche Nutzung oder Vermietung
Wartung	Mit feuchtem Tuch reinigen, Schrauben prüfen, Lüftungsschlitze frei halten
Reparierbarkeit	Nur Original-Ersatzteile verwenden, Reparaturen durch qualifizierte Techniker

Häufig gestellte Fragen - LR36 Cocraft

Wie starte ich den Rasenrecher?

Drücken und halten Sie den Sicherheitsausschaltknopf, umfassen Sie dann den Starthebel, ohne den Knopf loszulassen. Lassen Sie den Sicherheitsausschaltknopf los, während Sie den Starthebel halten.

Wie stelle ich die Arbeitshöhe ein?

Verwenden Sie den Höhenverstellhebel, um eine der vier Einstellungen auszuwählen: +5 mm (über normal), 0 (normal), -5 mm (unter normal) oder -10 mm (unter normal). Stellen Sie beim Start immer die höchste Höhe ein.

Welche Sicherheitsvorkehrungen sollte ich vor der Nutzung treffen?

Lesen Sie das Handbuch, tragen Sie lange Hosen und feste Schuhe, entfernen Sie Gegenstände aus dem Bereich, stellen Sie sicher, dass das Netzkabel intakt ist, und verwenden Sie es nur bei Tageslicht oder guter Beleuchtung.

Kann ich ein Verlängerungskabel verwenden?

Ja, verwenden Sie nur ein für den Außeneinsatz zugelassenes Verlängerungskabel. Schließen Sie es an die Netzsteckdose an und führen Sie es durch die Zugentlastung des Griffs. Die Steckdose muss durch einen 30 mA FI-Schutzschalter geschützt sein.

Wie schalte ich das Gerät aus?

Lassen Sie einfach den Starthebel los. Die Messer drehen sich nach dem Abschalten noch kurz weiter.

Was soll ich tun, wenn das Gerät ungewöhnlich vibriert?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Überprüfen Sie die Messer und Rechenschienen auf Beschädigungen oder Ablagerungen. Ersetzen oder reparieren Sie sie gegebenenfalls, bevor Sie es wieder einschalten.

Wie reinige und warte ich den Rasenrecher?

Nach Gebrauch den Netzstecker ziehen und abkühlen lassen. Reinigen Sie die Außenseite mit einem leicht feuchten Tuch und mildem Reinigungsmittel. Halten Sie die Lüftungsschlitze frei. Überprüfen Sie regelmäßig die Schrauben und Muttern auf festen Sitz.

Wie leere ich den Grasfangkorb?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Heben Sie die Auswurfabdeckung an, lösen Sie den Korb, leeren Sie ihn und reinigen Sie den Auswurfkanal mit einem Werkzeug (niemals Hände oder Füße verwenden). Setzen Sie den Korb wieder ein, indem Sie die Stifte in die Kerben einhaken.

Wie verwende ich das Gerät richtig auf Hängen?

Vertikutieren Sie immer quer zum Hang, nicht bergauf und bergab. Seien Sie besonders vorsichtig beim Richtungswechsel. Nicht an steilen Hängen verwenden. Lassen Sie das Netzkabel auf der bereits vertikutierten Fläche nachlaufen.

Wo sollte ich den Rasenrecher lagern?

Lagern Sie es an einem trockenen, geschützten Ort außerhalb der Reichweite von Kindern. Stellen Sie sicher, dass es kühl, sauber und alle Schrauben festgezogen sind. Vor dem Lagern den Netzstecker ziehen und abkühlen lassen.

BEDIENUNGSANLEITUNG LR36 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

Vertikutierer/Rasenlüfter

Art.Nr. 18-4458 Modell YT6701-UK

31-5275 YT6701

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

Warnung!

Bedienungsanleitung durchlesen

Warnung vor scharfen Schneiden. Die Klingen drehen sich weiter, nachdem der Motor abgeschaltet wurde. Vor Pflege und Wartung stets das Gerät abschalten und den Netzstecker ziehen.

CE-Kennzeichnung

Doppelte Isolierung

Zuschauer vom Gerät fernhalten.

Um elektrischen Schlag zu vermeiden, den Rasen nicht bei Regenwetter lüften. Das Gerät nicht draußen im Regen stehen lassen.

Das Netzkabel von den rotierenden Messern fernhalten.

Die Klingen drehen sich weiter, nachdem der Motor abgeschaltet wurde.

Allgemeine Sicherheitsvorschriften

• Das Gerät ist nur dann für Kinder ab 8 Jahren oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen.
• Kein Kinderspielzeug. Reinigung und Wartung darf von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt werden.
• Das Gerät einzig auf die in dieser Bedienungsanleitung beschriebene Weise benutzen.
• Der Benutzer ist stets für Unfälle und Gefahren, die andere Menschen oder deren Eigentum betreffen, verantwortlich.
• Um Stromschläge oder Feuer zu vermeiden, das Netzkabelbei Beschädigung nur vom Hersteller, seinem Kundendienst oder qualifiziertem Fachpersonal austauschen lassen.
• Das Gerät unbedingt an eine mit Fehlerstrom-Schutzeinrichtung (RCD) abgesicherte Schuko-Steckdose mit 230–240 V, 50 Hz anschließen (Ansprechstrom 30 mA).
• Bei Müdigkeit, Krankheit oder unter dem Einfluss von Alkohol oder Medikamenten das Gerät nicht bedienen.

Sicherheitshinweise vor der Inbetriebnahme

• Die komplette Bedienungsanleitung vollständig durchlesen.
- Kinder oder Personen, die die Bedienungsanleitung nicht gelesen haben, das Gerät nicht verwenden lassen. Bitte die örtlichen Bestimmungen zu evtl. Altersgrenzen für die Benutzung beachten.
- Das Gerät nie verwenden, wenn sich Zuschauer, vor allem Kinder oder Haustiere, in der Nähe befinden.
- Immer geeignetes festes Schuhwerk und eine geeignete lange Hosen tragen. Das Gerät niemals barfuß oder mit Sandalen benutzen.
- Niemals lose sitzende Kleidung oder Kleidung mit lose hängenden Riemen oder Bändern benutzen.
- Den Arbeitsbereich vor Beginn der Arbeit sorgfältig untersuchen. Alle Gegenstände, die vom Gerät weggeschleudert werden könnten, entfernen.
- Vor der Benutzung sicherstellen, dass das Gerät komplett ist sowie alle Teile unbeschädigt und funktionstüchtig sind.
- Sicherstellen, dass alle verwendeten Kabel komplett und unbeschädigt sind. Auch das feste Netzkabel des Gerätes zum Rasenmähermotor überprüfen.
- Das Gerät niemals mit beschädigtem Netzstecker oder -kabel betreiben.
- Vor der Inbetriebnahme sicherstellen, dass alle Schrauben und Bolzen fest sitzen und alle Schutzvorrichtungen montiert wurden.

Sicherheitshinweise zur Bedienung

• Das Gerät ist nicht für den professionellen Einsatz oder zum Vermieten vorgesehen. Das Gerät ist nur für den Hausgebrauch vorgesehen.
• Nur Verlängerungskabel, die für den Außenbereich zugelassen sind, verwenden.
• Das Gerät nur im Tageslicht oder bei guter Beleuchtung benutzen.
• Das Gerät ausschließlich an eine mit Fehlerstrom-Schutzeinrichtung (RCD) abgesicherte Schuko-Steckdose mit 230–240 V, 50 Hz anschließen (Ansprechstrom 30 mA).
  • Das Arbeiten auf nassen Rasenflächen vermeiden.
• Das Gerät immer mit Ruhe bedienen und nie überhastet bewegen.
• Besondere Vorsicht bei Gefällen und Abhängen walten lassen.
• Bei Neigungen immer entlang dem Gefälle arbeiten, niemals auf- und abwärts.
• Beim Wechsel der Richtung an Gefällen immer sehr vorsichtig sein.
• Steile Gefälle grundsätzlich niemals bearbeiten.
• Besonders vorsichtig vorgehen, wenn das Gerät rückwärts bzw. auf den Körper zu bewegt wird.
• Das Gerät ausschalten und den Netzstecker ziehen bevor die Maschine über andere Flächen als Rasen transportiert wird, z. B. Kieswege oder Auffahrten.
• Das Gerät niemals betreiben, wenn ein Teil des Gehäuses beschädigt ist. Das Gerät nicht ohne den montierten Auffangbehälter verwenden.
• Sicherstellen, dass das Gerät beim Starten sicher auf allen vier Rädern steht. Hände und Füße vom Gehäuse und den rotierenden Klingen an der Unterseite des Gerätes fernhalten.
• Das Gerät bei zeitweiligen Arbeitspausen immer ausschalten und den Netzstecker ziehen.
• Das Gerät zum Entleeren des Auffangbehälters, zur Reinigung u. Ä. immer ausschalten und den Netzstecker ziehen.
• Trifft das Gerät auf einen Fremdkörper sofort ausschalten und den Netzstecker ziehen. Den Vertikutierer/Rasenlüfter, die rotierenden Klingen und deren Federn überprüfen. Evtl. Schäden vor dem erneuten Starten des Gerätes reparieren.
• Treten ungewohnte Vibrationen oder Geräusche auf, das Gerät ausschalten und den Netzstecker ziehen. Die Klingen und deren Federn überprüfen, alle Schrauben anziehen und evtl. Schäden reparieren bevor die Arbeit wieder aufgenommen wird.
• Das Netzkabel während der Arbeit stets im Blick behalten. Sicherstellen, dass es niemals mit dem Gerät oder den rotierenden Klingen auf der Unterseite in Kontakt kommt.

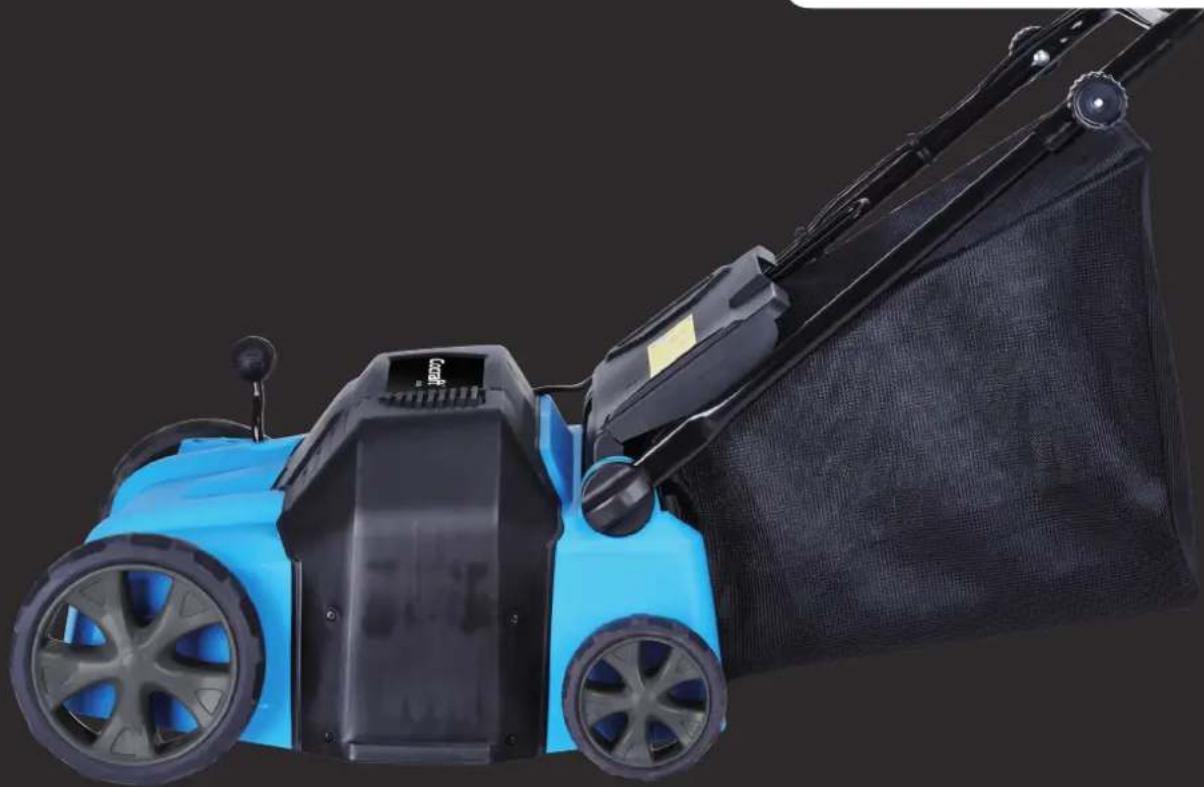

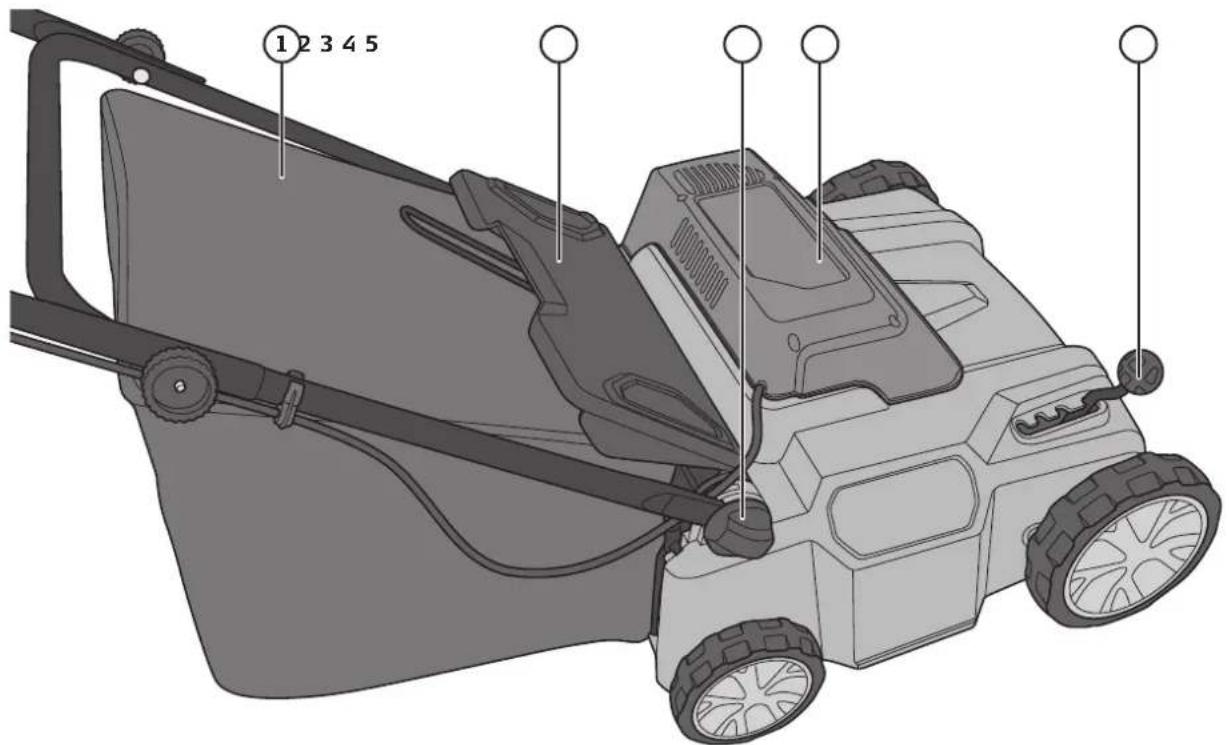

Produktbeschreibung

1. Auffangbehälter
2. Schutzklappe über dem Auswurf
3. Halterung für das Griffunterteil
4. Haube über dem Elektromotor
5. Hebel zur Einstellung der Arbeitshöhe

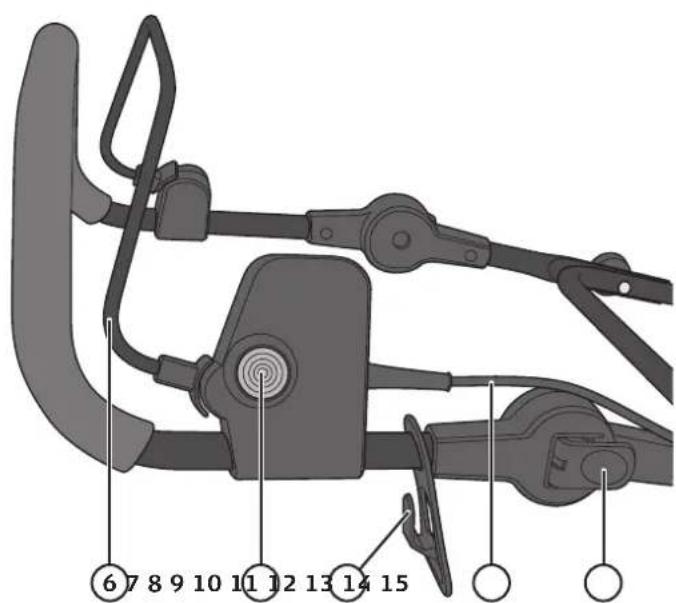

1. Startbügel
2. Sicherheitsschalter
3. Kabelhalterung
4. Netzkabel zum Rasenmähermotor
5. Winkelhebel für das Griffoberteil

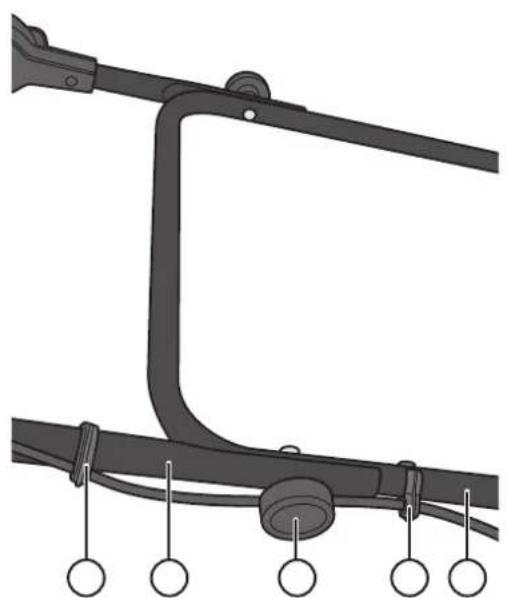

1. Kabelklemme
2. Griff (Oberteil)
3. Befestigungsschrauben und Muttern zwischen Ober- und Unterteil des Griffs
4. Kabelklemme
5. Griff (Unterteil)

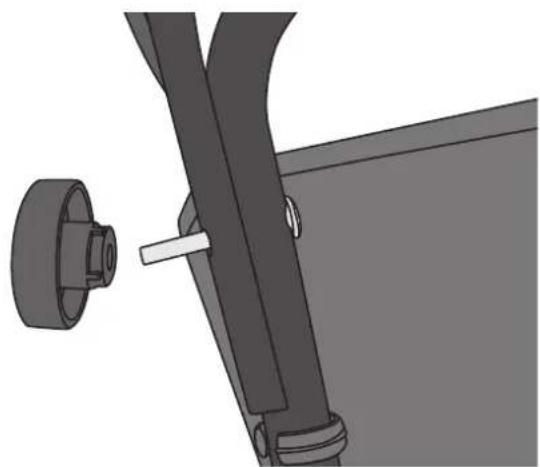

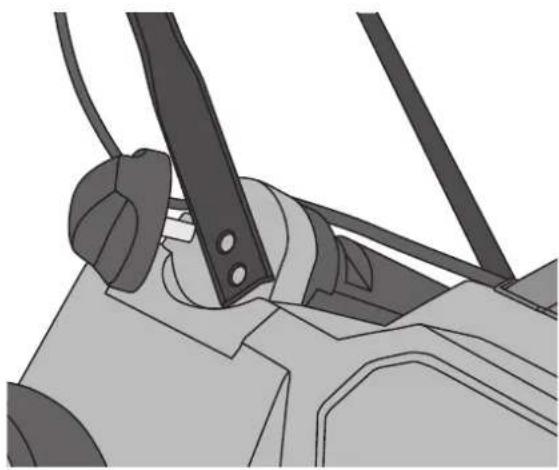

Montage Griff

1. Das Unterteil des Griffs auf dem Vertikutierer/Rasenlüfter befestigen und mit den Befestigungsmuttern festziehen.

1. Ober- und Unterteil des Griffs mithilfe der Schrauben und Muttern zusammenbauen.
2. Das Netzkabel mit den mitgelieferten Klemmen befestigen.

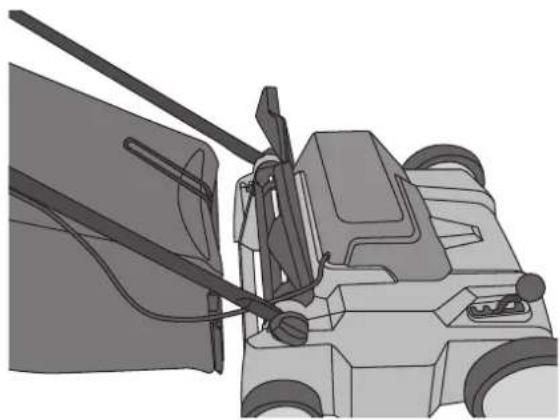

Auffangbehälter

1. Den Auffangbehälter am Griffunterteil festhalten und die Schutzklappe über dem Auswurf anheben.

1. Die Befestigungsstifte des Auffangbehälters in die Aussparung am Vertikutierer/Rasenlüfter stecken.

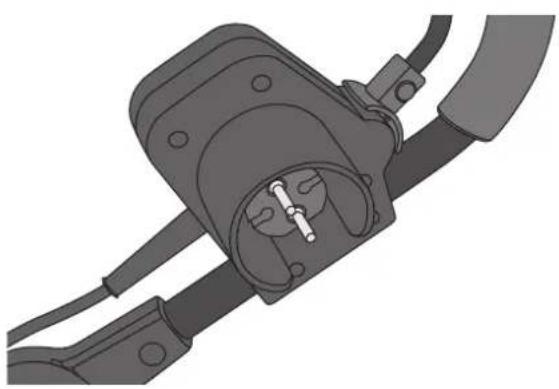

Anschluss des Netzkabels

Achtung: Nur Kabel für den Außenbereich verwenden.

1. Das Netzkabel an dessen Anschluss am Vertikutierer/Rasenlüfter anschließen und das Kabel in der Kabelhalterung am Griff befestigen.

1. Das Netzkabel an eine mit Fehlerstrom-Schutzeinrichtung (RCD) abgesicherte Schuko-Steckdose mit 230-240 V, 50 Hz anschließen (Ansprechstrom 30 mA).

Start

Achtung: Beim Starten des Gerätes vorsichtig sein damit es sich nicht sofort im Boden festfährt. Um dies zu verhindern, die Höheneinstellung auf die höchste Stufe setzen und das Gerät für den Start auf eine leicht zu bearbeitende Fläche stellen. Danach die Höheneinstellung je nach Bedarf anpassen.

1. Den Sicherheitsschalter herunterdrücken und gedrückt halten.

2. Den Startbügel zum Griff hin ziehen ohne den Sicherheitsschalter loszulassen. Der Vertikutierer/Rasenlüfter startet.

3. Den Sicherheitsschalter loslassen, den Startbügel weiterhin festhalten und den Griff mit beiden Händen fassen.

Ausschalten

Das Gerät durch Loslassen des Startbügels ausschalten.

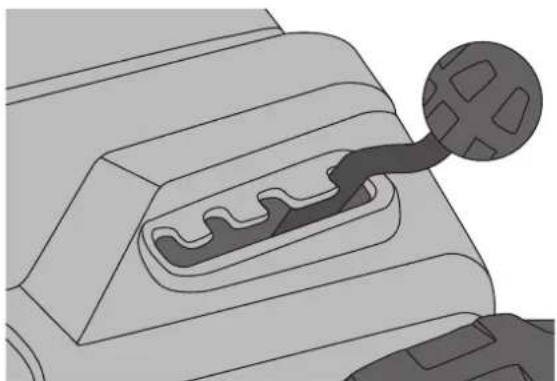

Arbeitshöhe

Die Einstellung der Arbeitshöhe erfolgt durch Verschieben des Hebels.

Es gibt 4 versch. Stufen:

• 5 mm: 5 mm höher als die Normaleinstellung
  • 0: Normaleinstellung
• -5 mm: 5 mm niedriger als die Normaleinstellung
• -10 mm: 10 mm niedriger als die Normaleinstellung

Einstellung des Griffoberteils

1. Den Winkhebel an beiden Seiten des Griffs herausklappen.
2. Den Griff in die gewünschte Position bringen.
3. Den Winkelhebel wieder eindrücken.

• Sicherstellen, dass das Verlängerungskabel sich stets hinter dem Gerät auf einer Fläche befindet, die nicht bearbeitet werden soll oder bereits bearbeitet ist.
• Darauf achten, dass das Verlängerungskabel während der Arbeit nicht beschädigt oder eingeklemmt wird.
• Für das beste Ergebnis die Arbeitsbereiche etwas überlappend bearbeiten.

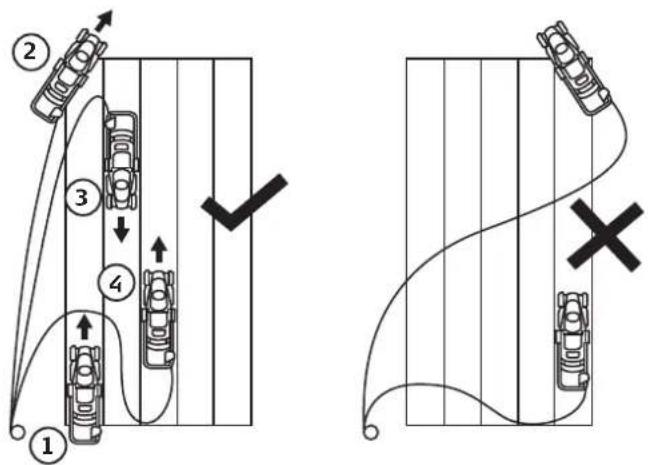

Methode für sichere Arbeit ohne Beschädigung des Verlängerungskabels:

Entleeren des Auffangbehälters

1. Das Gerät ausschalten und den Netzstecker aus der Steckdose ziehen.
2. Die Schutzklappe anheben und den Auffangbehälter abnehmen.
3. Den Behälter leeren und den Auswurf von Gras und Verschmutzungen befreien. Geeignetes Werkzeug benutzen, nicht die Hände oder Füße.
4. Die Schutzklappe anheben und den Auffangbehälter wieder anbringen.

Pflege, Wartung und Aufbewahrung

Achtung: Vor Wartung und Pflege das Gerät ausschalten, den Netzstecker aus der Steckdose ziehen und das Gerät abkühlen lassen.

Pflege und Wartung

• Das Gerät außen mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.

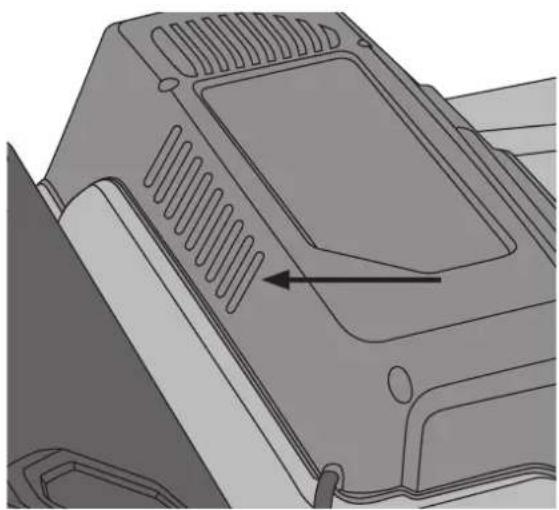

• Sicherstellen, dass die Belüftungsöffnungen an der Haube über dem Elektromotor immer offen und frei von Verunreinigungen sind.

• Regelmäßig überprüfen, ob alle Schrauben und Muttern angezogen sind und ob das Gerät beschädigt ist.
• Regelmäßig sicherstellen, dass der Auffangbehälter in gutem Zustand ist.
• Reparaturen unbedingt qualifizierten Servicetechnikern überlassen. Ausschließlich Original-Ersatzteile verwenden.
• Die Unterseite des Gerätes immer frei von Gras und Verunreinigungen halten um das beste Ergebnis zu erzielen.
• Regelmäßig die rotierenden Klingen und deren Federn überprüfen. Sicherstellen, dass diese unbeschädigt und in gutem Zustand sind.

Aufbewahrung

• Das Gerät ausschalten, das Netzkabel aus der Steckdose ziehen und das Gerät abkühlen lassen.
• Das Gerät gründlich reinigen und überprüfen, ob alle Teile unbeschädigt sind.
• Den festen Sitz aller Schrauben überprüfen.
• Das Gerät trocken und außerhalb der Reichweite von Kindern aufbewahren.

Fehlersuche

Das Gerät startet nicht.	Ist das Verlängerungskabel beschädigt oder falsch angeschlossen?Kommt Strom aus der Steckdose?Das Netzkabel aus der Steckdose ziehen und überprüfen, ob die Klingen frei rotieren können und nicht von Grasresten oder Verunreinigungen an der Gerätunterseite oder im Auswurf behindert werden.
Der Motor verliert an Kraft.	Die Arbeitshöhe überprüfen, ist diese zu niedrig eingestellt, kann das Gerät an Kraft verlieren.Das Netzkabel aus der Steckdose ziehen und überprüfen, ob die Klingen frei rotieren können und nicht von Grasresten oder Verunreinigungen an der Gerätunterseite oder im Auswurf behindert werden.
Es entstehen ungewohnte Vibrationen.	Die rotierenden Klingen und deren Federn überprüfen. Bei Bedarf Teile reparieren oder austauschen.Das Netzkabel aus der Steckdose ziehen und überprüfen, ob die Klingen frei rotieren können und nicht von Grasresten oder Verunreinigungen an der Gerätunterseite oder im Auswurf behindert werden.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Betriebsspannung 230–240 V, 50 Hz

Leistung 1800 W

Drehzahl 3600 /min

Arbeitsbreite 360 mm

Gewicht 14 kg

Schalldruckpegel LpA: 86,9 dB(A) (KpA: 3 dB)

Schallleistungspegel LwA: 102 dB(A) (KwA: 3 dB)

Schwingungsemissionswert 3,944 m/s² (K: 1.5 m/s²)
