BRUKSANVISNING BCRDW3BAB BOSCH

[no] Bruksanvisning Robotstøvsuger og mopp 84

Opstilling og tilslutning

Tør-/våd-servicestation

Indikator Betydning

Betegnelse Beskrivelse

Slukning og opbevaring apparat

▶ Tryk på Start-tasten i fem sekunder.

$$ \rightarrow \text {Fig.} \boxed {1 1} $$

Bemærk

Tør-/våd-servicestation

Overensstemmelseserklæring

Oplysninger om fri software og open source-software

■ Les nøye gjennom denne anvisningen.
■ Oppbevar veiledningen og produktinformasjonen for senere bruk eller for en senere eier.
■ Ikke koble til apparatet dersom det har transportskader.

Apparatet må kun brukes:

■ med originaldeler og -tilbehør. Garantien dekker ikke skader som følge av bruk av produkter av annet fabrikat.
- til rengjøring av tekstiler og harde gulvbelegg.
■ til rengjøring i klargjorte områder.
■ ved romtemperatur i private husholdninger og i lukkede rom hjemme.
■ opp til høyde på maks 2000 m over havet.

Bruk vaskesystemet kun:

■ til bruk som er beskrevet i denne veiledningen
- til støvsuging og rengjøring av glatte gulv som tåler fuktighet Ikke bruk apparatet:

■ til rengjøring av mennesker eller dyr
- til oppsuging av helseskadelige, skarpe, varme eller glødende stoffer.
- til oppsuging av fuktige eller flytende substanser.
- til oppsuging av lett antennelige eller eksplosive stoffer og gasser.
■ til oppsuging av aske og rust
- til oppsuging av tonerstøv fra skrivere eller kopimaskiner.
■ til oppsuging av byggeavfall.

• til rengjøring av ikke forseglede/ubehandlede gulv og korkgulv
• til rengjøring av meget rue overflater (f.eks. betong og asfalt)
  ■ til rengjøring av tepper, puter og madrasser
  ■ oppsuging av væsker eller klebrige, tyktflytende stoffer

■ rengjør apparatet.

Dette apparatet kan brukes av barn fra og med 8 år og av per- soner med redusert fysiske, sensoriske eller mentale evner eller mangel på erfaring og/eller kunnskap, dersom de blir overvåket el-

ler har fått opplæring i en sikker bruk av apparatet og dessuten har forstått farene som kan resultere av feil bruk.

Rengjøring og brukervedlikehold må ikke utføres av barn uten oppsyn.

• La aldri strømkabelen være i kontakt med varme maskindeler eller varmekilder.
• La aldri strømkabelen komme i kontakt med skarpe spisser eller kanter.
• Du må aldri få knekk på, klemme sammen eller endre strøm-kabelen.
• Maskinen må kun tilkobles og brukes i henhold til angivelsene på typeskiltet.
• Maskinen skal bare kobles til et strømnett med vekselstrøm via en forskriftsmessig montert jordet stikkontakt.
• Systemet for husets PE-leder må være forskriftsmessig installert.
• Kun opplært fagpersonell skal utføre reparasjoner på maskinen.
• Det må kun brukes originale reservedeler til reparasjon av maskinen.
• Dersom det oppstår skader på apparatets strømkabel, må den skiftes ut av produsenten, kundeservice eller av en annen kvalifisert person for å unngå at det oppstår fare.
• Bruk aldri et apparat eller en stasjon som er skadet. Ta kontakt med kundeservice. →Side 93
• Bruk aldri apparatet med sprukket eller knust overflate.
• Dra aldri i strømledningen når du skal koble vaskemaskinen fra strømnettet. Dra alltid i pluggen på strømledningen.
• Dra aldri i strømledningen når du skal flytte på vaskemaskinen.
• Hvis vaskemaskinen eller strømledningen er skadet, må du dra ut støpselet eller slå av sikringen i sikringsskapet umiddelbart.
• Apparatet skal kun brukes i lukkede rom.
• Utsett aldri apparatet for kraftig varme eller fuktighet.
• Ikke bruk dampstråle eller høytrykksspyler for å rengjøre apparatet.
• Ikke rengjør gulv som er svært våte.
• Må aldri dyppes ned i væsker eller holdes under rennende vann.

• Kun opplært fagpersonell skal utføre reparasjoner på tilbehøret.

• Fjern alle ledninger og elektriske gjenstander fra gulvet før rengjøringen.
  ▶ Beskytt batteriet mot ild, hete og varig sollys.
  ▶ Beskytt apparatet mot vann og fuktighet.
  ▶ Aldri åpne batteriet.
  Når batteriet ikke er i bruk, må du holde det unna metallgjenstander, f.eks. binders, mynter, nøkler, spiker og skruer.
  ▶ Batteriet må bare skiftes ut av kvalifisert fagpersonell.
  ▶ Lad aldri batteriet utenfor apparatet.

• Bruk kun servicestasjonen VXBSDW_W som følger med apparatet til å lade batteriet.
• Ikke bruk brennbare eller alkoholholdige stoffer när du rengjør apparatet.
  ▶ Bruk kun strømledninger som er godkjent av produsenten.
• Trå aldri på apparatet.
• Ikke stig opp på servicestasjonen.
  ▶ Hold emballasjen borte fra barn.
  ▶ Barn må ikke få leke med emballasjen.
• Sørg for frisk luft hvis det siver damp ut av et ødelagt batteri.
  ▶ Oppsøk lege ved plager.
  Hvis væske som siver ut av et batteri kommer i kontakt med huden, må huden skylles grundig med vann.
  ▶ Ved kontakt med øynene må du oppsøke lege.
  ▶ La våte gulv tørke.
  ▶ Gå forsiktig på fuktige gulv.
• Hold hender, hår, klær og andre gjenstander på avstand fra roterende deler.
• Ikke tørk opp gjenstander som er spisse og har skarpe kanter.

Informasjon om bruk av infrarød laser

Sensorblokken for LiDAR-navigasjon og tippregistreringssenso- rene stråler ut infrarødt lys i laserklasse 1 under bruk.

Forbrukerprodukt med laser

■ EN 50689:2021
■ IEC 60825-1:2014

■ EN 60825-1:2014+A11:2021

• Laserstrålen må ikke rettes mot personer, ettersom det kan oppstå ulykker på grunn av blending.
• Ikke se i den direkte eller reflekterte strålen.
• Foreta aldri tekniske endringer på apparatet eller apparatets funksjoner.

Unngå materielle skader

Hvis det lekker væske fra et skadet batteri, må berørte gjenstander kontrolleres og rengjøres.
▶ Skift ut skadde gjenstander.
- Rydd området som skal rengjøres før start.
- Trapper og avsatser må sikres slik at apparatet ikke kan tippe over kanter.
- Bruk aldri apparatet i rom der det sover barn eller babyer.
Bruk aldri apparatet i rom med brennende stearinlys eller knusbare gjenstander.
Ikke bruk servicestasjonen på gulv som er ømfintlige for fuktighet.
Ikke la roboten stå med våte moppeputer på et sted utenfor servicestasjonen over lengre tid.
- Bruk aldri apparatet uten støvbeholder og filtre.
- Bruk aldri servicestasjonen uten støvpose og motorvernfilter.
- Ikke fyll på vann som er varmere enn 50 °C.
▶ Doser rengjøringsmidlet i tråd med produsentens anvisninger.
Ikke bruk voks, oljer og rengjøringsmidler som ikke lar seg fortynne med vann.
Ikke bruk ugnennomsiktige, melkeaktige, klorholdige, syreholdige og skummende (f.eks. oppvaskmiddel) rengjøringsmidler.
- Bruk kun nøytrale universalrengjøringsmidler.
Ikke sett gjenstander på servicestasjonen og ikke trå på servicestasjonen.

Oppstilling og tilkobling

Ta hensyn til følgende informasjon om oppstilling:

• Omgivelsene rundt stasjonen må være fri for gjenstander og hindringer.
  ■ Fjern reflekterende gjenstander fra den nærmeste omgivelsen.
• Sett stasjonen på et hardt underlag for at alle apparatets funksjoner skal kunne brukes.
  ■ Sett stasjonen inntil veggen.

Montere servicestasjon

1. Skyv gulvplaten inn i servicestasjonen til den smekker hørbart i lås.

→Fig. 1

1. Koble strømledningen til servicestasjonen.

→Fig. 2

Sette opp servicestasjon

Merk: Tøm vanntanken til servicestasjonen før du skal flytte den til et annet oppstillingssted.

1. Vikle strømledningen opp på kabeloppbevaringen til passe lengde.

2. Still apparatet opp på et jevnt, fast underlag.

→Fig. 3

Omgivelsene må være fri for gjenstander og hindringer minst 50 cm ved siden av

stasjonen og minst 70 cm foran stasjonen.

1. Sett stasjonen helt inntil veggen.

Feste sidebørste

- Sett sidebørsten inn i utsparingen på apparatets underside til den smekker i lås.

→Fig. 4

Bli kjent med

Produktoversikt

Her finner du en oversikt over apparatets komponenter.

→Fig. 5

A Rengjøringsrobot
B Roterende vaskesystem
1 LiDAR-navigasjonsmodul

2 Knapper

3 Kamerakontrollampe ^1

4 Omgivelsessensor

5 AIVI-kamera ^1

6 Veggsensor

7 Deksel

8 Støtfanger

9 Sidebørste

10 Tepperegistreringssensor

11 Styrehjul

12 Hovedbørste

13 Monteringsfeste for dreieplater

14 Påfyllingskobling for rent vann

15 Deksel hovedbørste

16 Motor

17 Tippregistreringssensor

18 Finstøvfilter

19 Filterskum ^1

20 Lofilter

21 Utløsningslask støvbeholder

22 Håndtak støvbeholder

23 Ladekontakter

24 Støvbeholder

25 Reset-knapp og WLAN-indikator

26 Tilkobling dataoverføring (kun for kundeservice)

27 Dreieplater

28 Skurefiller

Oversikt servicestasjon

Her finner du en oversikt over komponentene i servicestasjonen.

→Fig. 6

C Servicestasjon

1 Lokk servicestasjon

3 Knapp servicestasjon

4 Indikator servicestasjon

5 Utløsningstast støvbeholderrom

6 Klaff støvbeholderrom

7 Ladekontakter stasjon

8 Gulvplate

11 Inntaksåpning for automatisk tømming

12 Oppsamlingsskål med innsats

13 Kabeloppbevaring

14 Tilkobling strømledning

Betjeningselementer

Her finner du en oversikt over apparatets betjeningselementer.

Betjeningselementer på rengjøringsroboten

Sym- Bruk bol

- Kort trykk: Rengjøringen avbrytes. Apparatet kjører til stasjonen eller til startpunktet for rengjøringen.

- Kort trykk: Starter eller avbryter rengjøringen. Fortsetter en avbrutt rengjøring.

■ Langt trykk: Slår apparatet på eller av.

Sym- Bruk bol

• Kort trykk: Starter eller avslutter punktrengjø- ring.
  ■ Langt trykk: Aktiverer eller deaktiverer barne- sikring.

■ Kort trykk: Koble til Home Connect-appen.

■ Langt trykk: Tilbakestill til standardinnstillinger og deaktiver Internett- og Bluetooth-forbindelsen.

■ Statusindikator WLAN

Servicestasjonens betjeningselementer

Eleme Bruk nt

Knapp Rengjøringsroboten er på service- stasjonen.

• Kort trykk: Start rengjøringen. Skurefillene rengjøres i service- stasjonen før du starter.
  ■ Langt trykk: Start selvrensing av servicesta- sjonen.

Statusindikatorer

Statusindikatoren viser deg forskjellige driftstilstander.

Kamerakontrollampe

Indikator Betydning

lyser Kameraet registrerer bilder fra omgivelsene.

blinker raskt Apparatet venter på å koble seg til Home Connect-appen.

Indikator Betydning

lyser Apparatet er koblet til Home Connect-appen.

Tørr-våt-servicestasjon

Indikator Betydning

lyser Stasjonen er i standby- modus. Stasjonen er i bruk.

lyser ikke Stasjonen er i hvilemodus. Stasjonen er ikke tilkoblet strømnettet.

lyser rødt Funksjonsfeil

Betegnelse Beskrivelse

Bluetooth Aktiver Bluetooth for å kob- le roboten til nettverket under nettverksoppsettet. Bluetooth bruker GAP1800, GATT 1801 til sikker kon- figurasjon og datautveks- ling.
Wi-Fi ^1 Robot	Aktiverer dataoverføring mellom Home Connect-ap- pen og roboten. Gjør det mulig å styre ap- paratet via Home Connect- appen.
Wi-Fi ^1 Servicesta- sjon	Aktiverer dataoverføring mellom servicestasjonen og roboten.
Infrarød- grensesnitt	Det infrarøde grensesnittet brukes kun til å koble sammen roboten og servicestasjonen. Hvis sammenkoblingen var vel- lykket, lukkes det infrarøde grensesnittet, og roboten og servicestasjonen bruker trådløs Wi-Fi ^1 -kommunika- sjon.

Betjening

Merknader

• Koble til og betjen rengjøringsroboten med Home Connect-appen for å utnytte alle apparatets funksjoner.
  Rengjøringen kan også startes direkte på apparatet med færre funksjoner.
• Informasjon og forklaringer om hvordan du bruker servicestasjonen finner du på nettet ved å skanne QR-koden på forsi-den, i Home Connect-appen og på nettstedet vårt, www.bosch-home.com.

Tips

Det holder å bruke rent vann for å oppnå effektiv rengjøring. ∅nsker du likevel å bruke rengjøringsmidler, må disse innfri følgende krav.

• Ikke bruk voks, oljer og rengjøringsmidler som ikke lar seg fortynne med vann.
  Ikke bruk ugnennomsiktige, melkeaktige, klorholdige og skummende (f.eks. oppvaskmiddel) rengjøringsmidler.
  ■ Bruk kun nøytrale universalrengjøringsmidler.
  ■ Doser rengjøringsmidlet i tråd med produsentens anvisninger.

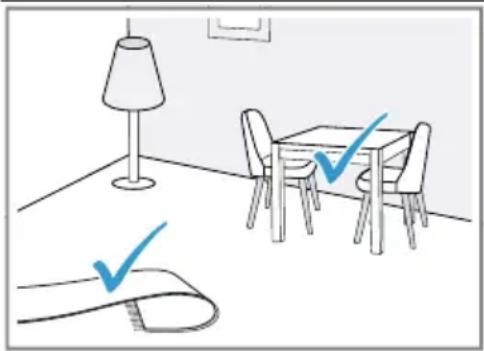

Krav til rengjøringsområdet

Her kan du finne ut hvordan du klargjør rengjøringsområdet og dermed øker rengjørings-effektiviteten.

Oppstillingssted Krav

Klargjør gulvet på følgende måte før rengjøring:

• Fjern gjenstander som kabler, kluter, tøfler osv. fra gulvet.
  ■ Brett teppefrynser inn under teppet.
• Gå ut av korridorer og trange områder for å unngå at apparatet blokkeres.

Merk: Reflekterende gjenstander, som vinduer fra gulv til tak og speil, kan gjøre det vanskeligere å navigere for apparatet.

Slå på apparatet

▶ Trykk på startknappen i tre sekunder. →Fig. 7
Startmusikken avspilles.

Starte og avbryte rengjøring

Merk: Start rengjøringsroboten fra stasjonen, og batteriet lades automatisk i stasjonen under rengjøringen.

Forutsetning: Rengjøringsområdet er klargjort.

▶ Trykk kort på Start-knappen. →Fig. 8
Apparatet begynner å rengjøre det til-gjengelige området i den forhåndsinn-stilte modusen.

Avslutt rengjøringen

▶ Trykk kortvarig på →Fig. 9
√ Rengjøringen avsluttes, og apparatet går tilbake til startposisjon.
Når rengjøringsroboten har blitt startet fra stasjonen, vender den automatisk til-bake til stasjonen.

Lade apparatet

Merknader

■ Apparatet lades i stasjonen.
■ Lad apparatet kun i et temperaturområde mellom 10 °C og 40 °C.
1. Hvis rengjøringen er startet fra stasjonen, trykker du på →Fig. 10
Apparatet kjører automatisk tilbake til stasjonen.
√ Apparatet lades på stasjonen.

1. Hvis apparatet ikke kjører tilbake til stasjonen, må du bære det til stasjonen. Plasser ladekontaktene på apparatet i kontakt med ladekontaktene på stasjonen.

√ Apparatet lades på stasjonen.

Slå av og oppbevare apparatet

▶ Trykk på startknappen i fem sekunder. →Fig. 11

Merk

Følg følgende instruksjoner for oppbevaring:

• Oppbevar apparatet kun när det er fulladet og slått av.
  ■ Slå på apparatet og lad det helt opp igjen senest etter seks måneder.
• Det anbefales å holde apparatet slått på på stasjonen slik at batteriet lades opp.

Home Connect

Dette apparatet er nettverkskompatibelt. Koble apparatet til en mobil enhet for å betjene funksjonene via Home Connectappen, tilpasse grunninnstillingene eller overvåke aktuell driftsstatus.

Home Connect-tjenestene er ikke tilgjengelige i alle land. Hvorvidt Home Connectfunksjonen er tilgjengelig eller ikke, avhenger av om Home Connect-tjenestene er tilgjengelige i ditt land. Du finner mer informasjon om dette på: www.home-connect.com. For å kunne benytte Home Connect må du først opprette en forbindelse til WLAN-hjemmenettverket (Wi-Fi ^1 ) og til Home Connectappen.

Home Connect-appen leder deg gjennom hele registreringsprosessen. Følg instruksjonene og vær oppmerksom på merknadene i Home Connect-appen.

Merknader

■ Følg sikkerhetsinstruksene i denne bruksanvisningen, og sørg for at disse også følges dersom du styrer apparatet via Home Connect-appen.
→ "Sikkerhet", Side 84
- Betjening direkte på apparatet har alltid forrang. Når apparatet betjenes direkte, kan ikke Home Connect-appen brukes til betjening.

Konfigurer Home Connect

Forutsetning: Maskinen innenfor hjemmenettverkets (Wi-Fi) rekkevidde.

Vær oppmerksom på informasjonen om personvern.

• Unik apparat-ID (består av apparat-nøklene samt MAC-adressen til den monterte Wi-Fi-kommunikasjonsmodulen).
• Sikkerhetssertifikat for Wi-Fi-kommunikasjonsmodulen (for datateknisk sikring av forbindelsen).
  ■ Programvare- og maskinvareversjonen til apparatet ditt.
  ■ Status for en eventuell tidligere tilbakestilling til fabrikkinnstillingene.

Denne førstegangsregistreringen klargjør bruken av Home Connect-funksjonene og trengs første gang du vil bruke Home Connect-funksjonene.

Merk: Vær oppmerksom på at Home Connect-funksjonene kun kan brukes sammen med Home Connect-appen. Du finner informasjon om personvern i Home Connect-appen.

Rengjøring og pleie

Rengjør og vedlikehold vaskemaskinen omhyggelig, slik at den holder seg funksjonsdyktig i lang tid.

Tips: Informasjon og forklaringer om rengjøring og stell finner du på nettet ved å skanne QR-koden på forsiden, i Home Connect-appen og på nettstedet vårt, www.bosch-home.com.

• Ikke bruk skurekluter eller skurende rengjøringsmidler.
  Ikke bruk rengjøringsmidler som inneholder alkohol.
• Rengjør apparatet kun med en myk klut uten vaskemiddel.
  Ikke bruk skarpe, spisse gjenstander eller metallgjenstander.

Utbedring av feil

Tips: Home ConnectInformasjon og forklaringer om feilsøking finner du på nettet ved å skanne QR-koden på forsiden, i appen og på nettstedet vårt, www.boschhome.com.

Ta ut batteriet

Ta batteriet forsiktig ut, og hold det unna skarpe metallgjenstander, f.eks. skru-trekkere eller verktøy.

Merknader

■ Ta kontakt med kvalifisert og autorisert fagpersonell for å skifte batteri.
■ Ta ut batteriet när det er svakt eller helt utladet.

Forutsetning: Apparatet er slått av.

→Side 91

1. Snu apparatet og legg det på et jevnt underlag.
2. Fjern de seks skruene på batteridekselet.
3. Fjern dekselet fra apparatet.

→Fig. 13

1. Fjern de to skruene som vist, og fjern vekten fra apparatet.

→Fig. 14

1. Trekk ut støpselet og fjern batteriet fra apparatet.

→Fig. 15

1. Kasser apparatet. → Side 92

Avfallsbehandling av gammelt apparat

Kast apparatet på en miljøvennlig måte. Du kan innhente informasjon om aktuelle muligheter for avfallsbehandling hos en spesialisert forhandler eller hos kommuneadministrasjonen der du bor.

Dette apparatet er klassifisert i henhold til det europeiske direktivet 2012/19/EU om avhending av elektrisk- og elektronisk utstyr (waste electrical and electronic equipment – WEEE).

Direktivet angir rammene for innlevering og gjenvinning av innbytteprodukter.

Kaste oppladbare batterier / engangsbatterier

Oppladbare batterier / engangsbatterier må leveres til gjenvinning på en miljøvennlig måte. Ikke kast oppladbare batterier eller engangsbatterier i husholdningsavfallet.

Tørr-våt-servicestasjon

Modellbetegnelse VXBSDW_W

Mål LxBxH i mm 394x443x527,5

Nominell inngangseffekt 220-240 V ~50-60 Hz 0,5 A

Nominell utgangseffekt 20 V 2 A =

Inngangseffekt (tømming) 1000 W

Inngangseffekt (rengjøring av 1650 W moppeputer)

Ytterligere informasjon

På grunn av sin tiltenkte funksjon har ikke apparatet en standby-modus eller en sammenlignbar tilstand iht. energieffektivitet eller muligheten til å deaktivere trådløse nettverkstilkoblinger.

Strømforbruket kan være høyere enn for andre apparatmodeller med samme funksjonskrav.

Du finner mer informasjon om forbruksverdiene på nettet under www.bosch-home.com på produktsiden og på service-siden til apparatet ditt i bruksanvisningen og tilleggsdokumentene.

HF-eksponering

For å oppfylle kravene i retningslinjene for eksponering for radiofrekvent stråling må det holdes en avstand på minst 20 cm mellom apparatet og personer när dette apparatet brukes.

For å sikre at retningslinjene overholdes, bør avstanden ikke være mindre under drift. Antennen som brukes til denne senderen, må ikke brukes sammen med andre antenner eller sendere.

Forbrukerinformasjon om produktet (BCRDW3BAB)

Dette beskytter produktet mot luktdannelse og bakterievekst, testet og dokumentert ved en ekstern testinstitusjon iht. GB 21551.2-2010 (Testmetode 2 - Vurdering av antibakteriell aktivitet / absorpsjons-metode).

Kundeservice

Du finner detaljert informasjon om garantitid og garantivilkår i ditt land ved å skanne QR-koden i det vedlagte dokumentet om

servicekontakter og garanti, hos kundeservice, forhandler eller på nettsiden vår.

Du finner kontaktinformasjonen til kundeservice ved å skanne QR-koden i det vedlagte dokumentet om servicekontakter og garanti eller på nettsiden vår.

Du finner informasjonen i henhold til forskrift (EU) 2023/826 på nettet under www.bosch-home.com på produktsiden og servicesiden til apparatet ditt, i bruksanvisningen og tilleggsdokumenter.

Samsvarserklæring

En utførlig RED-samsvarserklæring finner du på nettet under www.bosch-home.com på produktsiden til apparatet i tilleggsdokumentene.

CE

2,4-GHz-bänd (2400–2483,5 MHz): maks. 65 mW

Informasjon om fri og Open Source-programvare

Dette produktet inneholder programvare-komponenter som innehaverne av opp-havsrettene har lisensiert som fri eller Open Source-programvare.

Du kan også laste ned lisensinformasjon på nettstedet for merkeproduktet. (Vennligst søk på produktets nettside etter apparatmodellen din og andre dokumenter.)

Säkerhet
