Produkttype	Bakkamera med 7-tommers skjerm
Kameraoppløsning	1920 x 1080 piksler (Full HD)
Skjermoppløsning	1024 x 600 piksler
Skjermstørrelse	7 tommer (17,8 cm)
Kameraets synsvinkel	106° horisontal, 55° vertikal, 120° diagonal
Objektiv	2,8 mm
Infrarøde LED-er	18 LED-er (nattsyn)
TV-system	NTSC / PAL (kan byttes)
Videoinnganger	2 kanaler (CVBS / AHD)
Strømforsyning	12 - 24 V DC
Skjermens strømforbruk	Mindre enn 3,5 W
Driftstemperatur	-20 °C til +70 °C
Lagringstemperatur	-30 °C til +80 °C (kamera)
Speilfunksjon	Ja (justerbar)
Parkeringslinjer	Ja (justerbare horisontalt og vertikalt)
Fjernkontroll	Ja (inkludert)
Menyspråk	Engelsk, Tysk, Fransk, Italiensk, Spansk, Nederlandsk
Skjermdimensjoner (ca.)	200 x 130 x 30 mm
Totalvekt (ca.)	Omtrent 500 g (med kabler)
Rengjøring	Myk, fuktig klut, mildt husholdningsrengjøringsmiddel
Sikkerhet	Ikke åpne, høy spenning, ikke bruk mens du kjører

Ofte stilte spørsmål - MC-220 Mestic

Hvordan installere bakkameraet?

Koble den svarte ledningen til jord, den røde ledningen til strømforsyning 12-24V (ACC), den grønne ledningen til ryggelyset for automatisk utløsning. Fest kameraet bak på kjøretøyet og koble det til skjermen via den medfølgende videokabelen.

Hvorfor forblir skjermen svart?

Sjekk tilkoblingen til strømadapteren og at strømbryteren er i posisjon ON. Forsikre deg om at videokabelen er riktig tilkoblet. Prøv å bytte mellom kameraene med CAM-knappen.

Hvordan justere parkeringslinjene?

Trykk på MENU, naviger til alternativet Parkering, og aktiver linjene (ON). Bruk + og --tastene for å flytte horisontalt og vertikalt. Bekreft med MENU og avslutt med MODE.

Kan jeg koble til to kameraer?

Ja, skjermen støtter to videoinnganger. Koble kameraene til inngangene Cam 1 og Cam 2. Du kan bytte mellom dem med CAM-knappen eller aktivere automatisk skanning.

Hvordan bruke fjernkontrollen?

Rett fjernkontrollen mot skjermens infrarøde sensor. Bruk tastene: Video select for å bytte kamera, +/- for å justere volum/lysstyrke, Menu for å få tilgang til innstillinger, Power for å slå av/på.

Bildet er speilvendt, hva gjør jeg?

Trykk på MENU, gå til alternativet Rotasjon, og velg riktig retning. Du kan også bruke fjernkontrollen for å justere orienteringen.

Kameraet fungerer ikke om natten?

Sjekk at de infrarøde LED-ene (18 LED-er) lyser i mørket. Hvis bildet forblir svart, forsikre deg om at kameraet får strøm og at kabelen er i god stand.

Hvordan rengjøre skjermen?

Koble fra alle kabler før rengjøring. Bruk en myk, fuktig klut med et mildt husholdningsrengjøringsmiddel. Bruk aldri løsemidler som tynner eller benzen.

Hva er nødvendig strømspenning?

Skjermen fungerer på 12-24 V DC. Kameraet bruker samme område. Sørg for å følge polariteten: rød ledning for positiv, svart for jord.

Hva gjør jeg hvis bildet er uklart?

Sjekk at kameraets objektiv er rent. Juster lysstyrke og kontrast via menyen (MENU-knappen). Hvis problemet vedvarer, sjekk kabeltilkoblingene.

BRUKSANVISNING MC-220 Mestic

Særlig opmaerksohmed!

Tekniske specificationer

Overvåge

7" TFT LCD-farveskaerm.

Oplosning: 1024(RGB)X600

System: N / P

Lysstyrke: 550cd/ m²

Aktivt omrade: 154,21(H)X85,92(V) mm

Video: CVBS/AHD

Videokanal: 2 kanaler

Omvendt Funktion: 1 kanal

Guidefungtion : 2 kanaler Automatisk skift

Strømforsyning: 12/24V DC/<3,5W

Rød: ACC (strøm fra bilnøgle) DC 12~24V

Grøn: Trigger Cam 1 - Baklysstrøm positiv DC12~24V.

Hvid: Trigger Cam 2 - Baklysstrøm positiv DC12~24V.

Fejlfinding

Forsiktighetsatgärder, Forsiktighetsatgärder vid drift

Aktivt omrade: 154,21(H)X85,92(V) mm

Video: CVBS/AHD

Forholdsgregler, oppbevaring og oppbevaring

1. Ikke utsett monitoren for sterk varme eller kulde. Oppbevaringstemperatures for dette Produktet er -30 +75^ og driftstemperatures er -20 +60^ . Luftfuktigheten er Rh90 %.
2. Ikke punkter, rip aller bruk slipende rengjoringsmidler på这部分enheten.
3. Ikke plasser kablene sik at de kan komme i klem aller bli trakket pa.
4. Sorg for at det er minst 2"klaring mellom skjernen og vegger, skap aller andre gjenstander, sik at det er tilstrekkelig luftsirkulasjon rundt encheten.
5. Monitoren er/DDke vanntett.

Forholdsregler, Forholdsregler ved bruk

1. Enheten kan drives av et 12-ller 24-volts bilbatteri eller bilens elektriske system.
2. Kontroller at alle kablene er riktig tilkoblet, og at polariteten er korrekt. Feil tilkoblinger kan skade monitoren. Koble fra stromkablene när de/DDke er i bruk.

Advarse!

Det er høyspenninginneiskjermen.Apning av kabinettet bør utfores av fagfolk. Ikke se pa videoen mens du kjoer, med mindre du overvær nyggekameraets display.

spesiell beskjed!

Av og til kan LCD-skjermen vise noen lyse erer morkflekker. Dette er et svert vanlig fenomen i aktiv matrisekjermteknoologi, og er ikke nadvendigvis tegn pa en defekt ell funksjonsfeil. Forsok aldri a reparere donne enheten selv. Hvis det oppstar et problem, ma du sla av skjermen umiddelbart og kontakte vart firma ell en autorisert forhandler. Monitoren er et komplekst stykke utstyr. Enhver demontering ell erer modifisering kan forarsake skade og gjore garantien ugyldig.

Vedlikehold

1. Koble alle kabler fra monitoren f#r rengjoring.
2. Bruk et mildt rengjoringsmiddel og tork av enheten med en fuktig, myk klut. Bruk aldri sterke lsemidler som tynner ell erbenzen, da dette kan skade apparatets overflate.

Dette symbolet er ment Å varsole brukeren om tilstedevaerelsen av uisolert "farlig speening" i Produkts kapsling som kan vare tilstrekkelig stor til Å utgjore en risiko for elektrisk stot for personer.

Dette symbolet er ment à gjore brukeren oppmerksom pà at det finnes viktige drifts- og vedlikeholdsinstruksjoner (service) i dokumentasjonen som følger med apparatet.

Dette symbolet er ment à gjore brukeren oppmerksom pa behovet for à kaste elektrisk og elektronisk utstyr.

FORSIKTIG

Vær oppmerksom pa at endringer eller modifikasjoner som ikke er uttrykkelig godkjent i dettebruksanvisningen, kan gjore garantien ugyldig og kreve kostbare reparasjoner.

Erklaering om samsvar

Denne encheten er i samsvar med del 15 i FCC-reglene. Bruk er underlagt ffolgende to betingelser:

1. Denne encheten ma ikke forårsake skadelig interferens.
2. Denne encheten ma akseptere alle forstyrelser som mottas, inkludert forstyrelser som kan fore til underdimensjonert drift.

Produktfunksjoner

1. Valg av språk: English / Deutsch / Français / Italiano / Espanol / Nederlands.
2. Utstyrt med fjernkontroll.
3. Stotter automatisk deteksjon av videosignaler.
4. Stotter samtidig videooinngang fra to kameraer.
5. Stotter bildespeilingsfunksjon.
6. Kameraet har stotte for utloserfunksjon og styres av en utloserlinje, og bytter automatisk naret det utloses.
7. Stotter automatisk start og bytte til tilsvarende kamerabildene naret det utloes i standby-modus.
8. Arbeidsströmforsyningsområde 12-24V, kortslutningsbeskyttelsesfunksjon.

Tekniske spesifikasjoner

Overvåke

7" TFT LCD-fargeskjerm.

Opplesninq: 1024(RGB)X600

System: N / P

Lysstyrke: 550cd/ m²

Aktivomrade:154,21(H)X85,92V mm

Video: CVBS/AHD

Reversfunksjon: 1 kanal

Guidefunksjon : 2 kanaler Automatisk bytte

Stromforsyning: 12/24 V LIKESTROM/<3,5 W

Driftstemperatur: -20^ til +70^

Lagringstemperatur: -25^ til +70 .

KAMERA

TV-system: NTSC/PAL

Effective piksler: 1920(H)*1080(V)

Synkroniser. System: Internet

IR LED Qty: 18 STK.

Skanningsssystem:Interlace

Objektiv: 2,8 mm

Objektivvinkel: H:106° V:55° D:120°

Driftstemperatur: -20°C - 70°C, RH 95% MAX

Largingtemperatur: -30°C - 80°C, RH 95% MAX

Alle spesifikasjoner kan endres uten varsel.

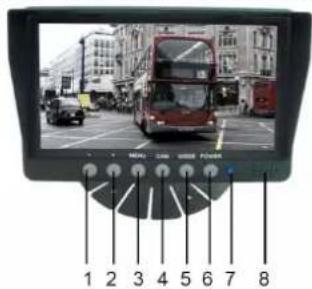

Beskrivelser av taster/kontroller

1. Reduksjonsknapp - Justerer volum, lysstyrke, kontrast, sprak, rotasjon osv.
2. Økningsknapp - Justerer volum, lysstyrke, kontrast, språk, rotasjon osv.
3. MENU - Tilgang til lysstyrke, kontrast, språk, rotasjon osv.
4. CAM - Bytter mellom alle kameraene som er koblet til monitoren.
5. MODE - Velg modus for lysstyrke.
6. POWER - Slar monitoren av og pa.
7. Strömindikator.
8. Høytaler.

Menyalternativer Bildeinnstillinger

1. Trykk pa MENU-knappen for a apne menyen, og du vil se ikonet som er valgt i gront som standard.
2. Trykk pa MENU-knappen igjen for a bekrefte for a gtil bildeinnstillingene som vist til venstre.
3. Trykk pa + for a velge Kamera 1 eller Kamera 2, og trykk deretter pa MENU-knappen for a bekrefte.
4. Trykk pa + igjen for a gä til undermenyen nedenfor, og den blir gronn.
5. Trykk pa MENU-knappen for a bekrefte, og trykk deretter pa -Eller + for a justere verdien. Etten at verdien er godt justert,trykker du pa MENU-knappen igjen for a bekrefte justeringen.
6. Trykk deretter pa +-knappen for a gä inn i Lysstyrke erller andre undermenyer for a justere verdien. Gjenta fra trinn 4 til trinn 5. Nár alle innstillingene er gjort, trykker du pa MODE for a gá tilbake til hovedmenyen.
7. 6 ^th er ^et alternative for innstilling av spelil/ikke-speilbilde.

Innstlinger for parkeringslinje

1. Trykk på MENU-knappen for Å gå til menyen, trykk deretter på +-knappen for Å gå til Parking Line-menyen, trykk på MENU-knappen for Å bekrefte og gå til Parking Line-innstillingsmenyen som vist til venstre.
2. Trykk pa + eller - for a velge Kamera 1 eller Kamera 2, og trykk pa MENU for a bekrefte. Trykk pa + for a g til M (meter) eller ft (fot), og trykk pa MENU for a bekrefte.
3. Trykk pa + eller - for a velge ON, og trykk deretter pa MENU-knappen for angi ON/OFF. Trykk pa + uller - for a velge, og trykk deretter pa MENU for a bekrefte. Trykk deretter pa + uller - for a flytte parkeringslinjen horisontalt. Trykk pa MENU-knappen for a bekrefte innstillingen.
4. Trykk pa + for Å flytte til, og trykk deretter pa MENU-knappen for Å bekrefte valget. Trykk deretter pa + uller - for Å flytte parkeringslinjen vertikalt. Trykk pa MENU-knappen for Å bekrefte innstillingen.
5. Trykk pa + for Å flytte til, og trykk deretter pa MENU for a bekrefte valget. Trykk deretter pa + ell er - for Å flytte parkeringslinjen horisontalt. Trykk pa MENU-knappen for a bekrefte innstillingen.
6. Trykk pa + for Å flytte til, og trykk deretter pa MENU for Å bekrefte valget. Trykk deretter pa + eller - for Å flytte tallet du ønsker Å justere. Trykk pa MENU for Å bekrefte valget, og trykk deretter pa + eller - for Å øke erler redusere.
7. Nár innstillingen er fullfort, trykker du pa MODE for a ga ut og tilbake til hovedmenyen. Hvis parkeringslinjen er satt til ON, ma du ogsa koble utloserkabelen til den positive + pa baklyset. Nár du setter bilen i revers, vil skjermen vise parkeringslinjen. I dette oyeblikket vil ikke alle knappene fungere. Etter at du har reversed, vil knappene fungere.

Spräkinnstillinger

Trykk pa MENU-knappen for a gà til menyen Language, trykk deretter pa ++knappen for a gà til menyen, og trykk deretter pa MENU-knappen for a bekrefte og gà til undermenen. Trykk pa + ell - for a velge onsket sprák, og trykk deretter pa MENU for a bekrefte. Trykk pa MODE for a avslutte.

Innstlinger for bakgrunsbelysning

Trykk pa MENU-knappen for a gà til menyen Backlight, trykk deretter pa +-knappen for a gà til menyen, og trykk deretter pa MENU-knappen for a bekrefte og gà til undermenen. Trykk pa + uller -for a velge onsket språk, og trykk deretter pa MENU for a bekrefte. Trykk pa MODE for a avslutte.

Systeminnstillinger

1. Trykk på MENU-knappen for Å apne menyen, trykk deretter på +-knappen for Å gå til menyen, og trykk deretter på MENU-knappen igjen for Å bekrefte.
2. Trykk + for a gà til, og trykk deretter MENU for a bekrefte for a stille inn utløserforsinkelsestiden. Trykk deretter pa + ellr - for a velge ellr for a stille inn tiden for kamera 1 erler kamera 2. Trykk deretter pa MENU for a bekrefte, trykk pa + ellr - a oke ellr for a oke ellr redusere tallet. Nár innstillingen er fullført, trykker du pa MODE for a avslutte.
3. Trykk + for a gä til og trykk på MENU for a bekrefte. for a bekrefte for a stille inn automatisk skanning/sykling mellom kamera 1 og kamera 2. Trykk deretter pa + erler - for avelge aller for a stille inn tiden for kamera 1 erler kamera 2, trykk deretter på MENU for a bekrefte, og trykk pa + erler - for øke erler redusere tallet. När innstillingen er fullfør, trykker du på MODE for avslutte. Hvis du vil starte automatisk skanning/sykling, forlater du alle menyene og trykker på MENU-knappen i ca. 5 sekunder, sa starter automatisk skanning mellom 2 kameraer. mellom 2 kameraer. Trykk MODE for avbryte.
4. Trykk pa + for a gä til. Trykk deretter pa MENU for a rotere bildet. När innstillingen er fullfört, trykker du pa MODE for avslutte.
5. Trykk paa + for a flytte for a tilbakestille alle.

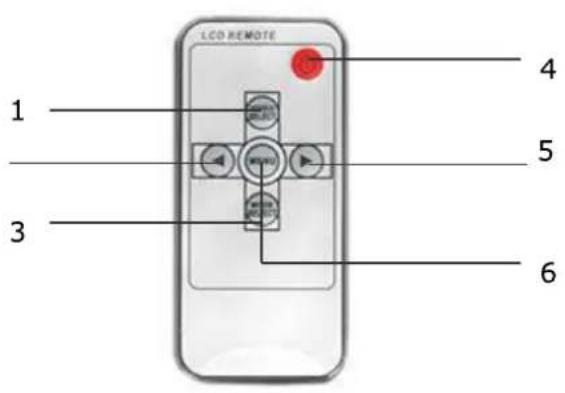

1. Video Select - Bytter mellom alle kameraene som er koblet til monitoren.
2. Ned-tast - Justerer volum, lysstyrke, kontrast, sprak, rotasjon osv.
3. Mode select - Velg modus for lysstyrke
4. Strøm på/av
5. Økningsknapp - Justerer volum, lysstyrke, kontrast, sprak, rojasjon osv.
6. Meny - tilgang til lysstyrke, kontrast, språk, rojasjön osv.

Rød: ACC (strøm fra bilnøkkel) DC 12~24V

Grønn: Trigger Cam 1 - Reverse light power positive DC12~24V.

Hvit: Trigger Cam 2 - Reverseringslysstrøm positiv DC12~24V.

Feilsøking

Symptomene som er beskrevet nedenfor, indikerer ici ndvendigvis en feil i displayet. Vennligst sjekk fologende punkter for du ber om service.

Symptom	Mulige Årsaker/losninger
Ilke noe bilde. Ingen lyd	Feil tinkobling av biladapteren. Bruk av en uauthorisert strømforsyning. Strømbryteren stär i AV-stilling.
Ilke noe bilde	Kontroller at lasekabelen er riktig tinkoblet.
Ingen lyd	Kontroller at lasekabelen er riktig tinkoblet, eller at volumet er stilt inn for lavt.
Mørkt bilde	Kontroller at lysstyrken og kontrasten er riktig innstilt, og at omgivelsestemperaturen ikke er for lav.
Ingen farge	Juster fargeinnstillingene.
Opp ned eller sidelengs Invertert bilde	Bruk fjemkontrollen/MENU-ROTASJON-knappen forøy stille inn riktig retning.
Ingen reverseringsfunksjon (f.eks. bilde)	Se etter lõse ledninger (svart/rød/grønn).
