Produkttype	Trådløs bor/skrutrekker
Merke	Festool
Modell	TXS 12
Motorspenning	10,8 V
Tomgangshastighet (1. gir)	0 - 470 o/min
Tomgangshastighet (2. gir)	0 - 1600 o/min
Maks. dreiemoment (tre)	17 Nm
Maks. dreiemoment (metall)	30 Nm
Justerbart dreiemoment (1. gir)	1,1 - 8 Nm
Justerbart dreiemoment (2. gir)	0,4 - 2,3 Nm
Spennområde for chuck	1,0 - 10 mm
Maks. borediameter (tre)	35 mm
Maks. borediameter (metall)	10 mm
Verktøyholder i spindel	1/4"
Vekt (med chuck og belteklips, uten batteri)	0,9 kg
Strømforsyning	Festool BP 12 batteri (10,8 V)
Lydtrykknivå L_PA	75 dB(A)
Lydeffektnivå L_WA	86 dB(A)
Vibrasjonsemisjonsverdi a_h	< 2,5 m/s²
Integrert LED-lys	Ja, med langvarig lys
Belteklips	Kan monteres på høyre eller venstre side
Magnetisk bitsholderrom	Ja
Vedlikehold og stell	Rengjør ventilasjonsåpningene, hold kontaktene rene
Reparerbarhet	Kun av autorisert Festool-service

Ofte stilte spørsmål - TXS 12 FESTOOL

Hvilket batteri kan jeg bruke med TXS 12?

Bruk kun Festool BP 12-batteriet (10,8 V). Bruk aldri strømadaptere eller ladere fra andre produsenter.

Hvordan stiller jeg inn tiltrekkingsmomentet?

Vri på hjulet [1-9] til ønsket posisjon (fra 1 for lavt moment til 13 for høyt moment). For boring, sett merket på borsymbolet for maksimalt moment.

Hvordan endrer jeg rotasjonsretningen?

Bruk bryteren [1-7]: til venstre for høyrerotasjon, til høyre for venstrerotasjon. For transportlås, sett den i midtstilling.

Hvordan endrer jeg hastigheten?

Bruk hastighetsvelgeren [1-6] når verktøyet er slått av. 1. gir (0-470 o/min), 2. gir (0-1600 o/min).

Hva gjør jeg hvis verktøyet avgir et lydsignal og stopper?

Ett signal indikerer tomt batteri eller overbelastning. To signaler indikerer at valgt moment er nådd. Et kontinuerlig signal indikerer en feil; kontakt Festools kundeservice.

Hvordan monterer jeg belteklipsen?

Fest klipsen [1-10] på høyre eller venstre side av verktøyet med skruen [3]. Gjør dette alltid når verktøyet er slått av og batteriet er tatt ut.

Kan jeg bruke 13 mm bor?

Ja, du kan bruke Festool 13 mm borechucker. Medfølgende chuck aksepterer opptil 10 mm.

Hvordan rengjør og vedlikeholder jeg verktøyet?

Før alt vedlikehold, ta ut batteriet. Hold ventilasjonsåpningene rene og frie. Rengjør kontaktene på verktøyet, laderen og batteriet. For reparasjoner, kontakt et autorisert Festool-verksted.

Hvilket verneutstyr bør jeg bruke?

Bruk hørselvern, vernebriller, støvmaske og vernehansker ved verktøyskifte.

Hvordan bruker jeg LED-lys med lang levetid?

Vri hjulet [1-9] til posisjonen for langvarig lys (symbol). Trykk kort på av/på-bryteren for å slå på; LED-en slukker automatisk etter 10 minutter.

BRUKSANVISNING TXS 12 FESTOOL

10.1 Bits-depå [1-11]

OBS

Signaltone Årsag Foranstaltning

Bipper én gang. Batteri tomt/inkompatibelt. Oplad/udskift batteriet.

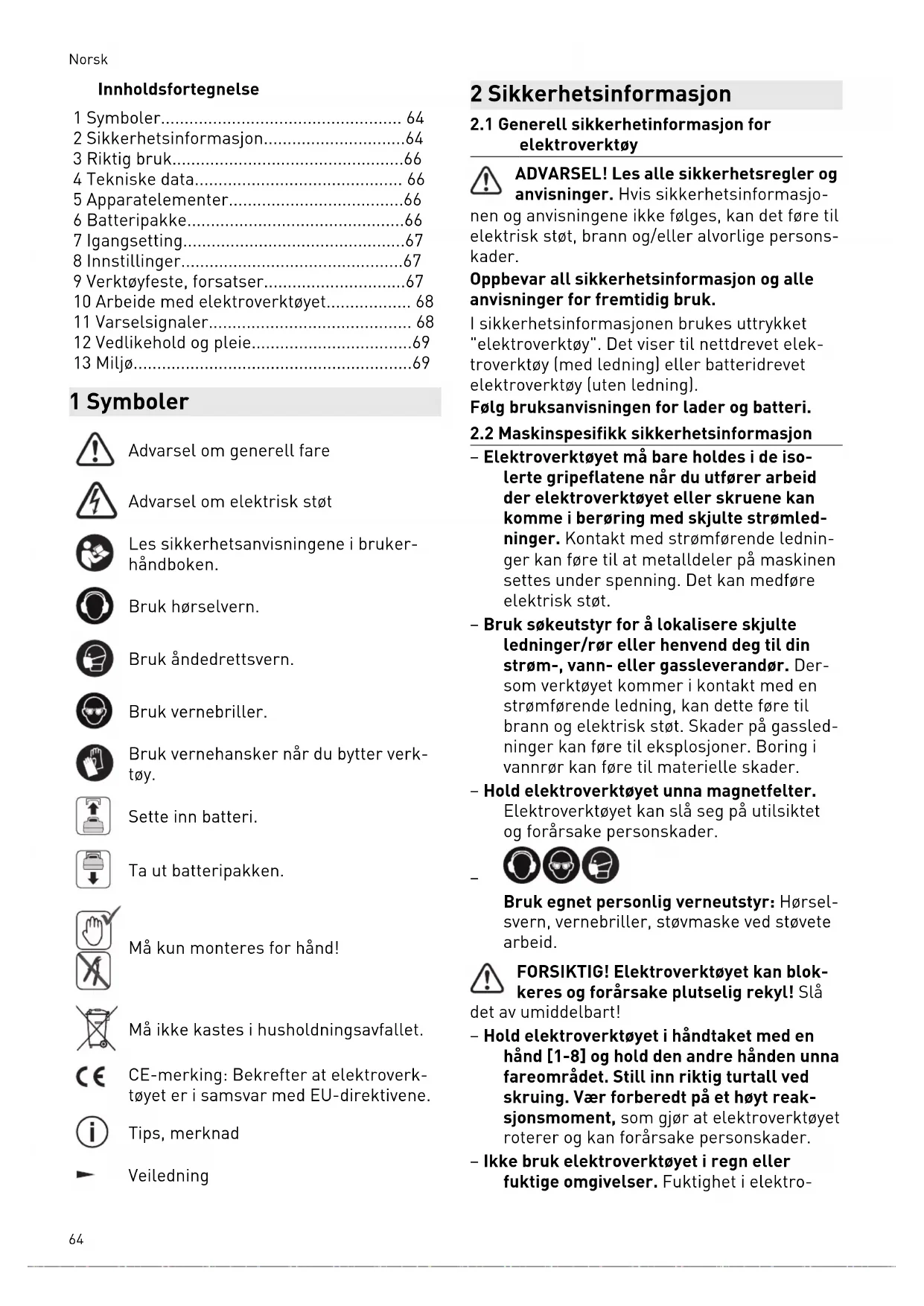

1 Symboler.... 64
2 Sikkerhetsinformasjon....64
3 Riktig bruk....66
4 Tekniske data.... 66
5 Apparatelementer....66
6 Batteripakke....66
7 Igangsetting....67
8 Innstillinger....67
9 Verktøyfeste, forsatser....67
10 Arbeide med elektroverktøyet.... 68
11 Varselsignaler.... 68
12 Vedlikehold og pleie....69
13 Miljø....69

1 Symboler

Advarsel om generell fare

Advarsel om elektrisk støt

Les sikkerhetsanvisningene i brukerhåndboken.

Bruk hørselvern.

Bruk åndedrettsvern.

Bruk vernebriller.

CE-merking: Bekrefter at elektroverk- tøyet er i samsvar med EU-direktivene.

Tips, merknad

Veiledning

2 Sikkerhetsinformasjon

2.1 Generell sikkerhetinformasjon for elektroverktøy

ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsinformasjon-

nen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

I sikkerhetsinformasjonen brukes uttrykket "elektroverktøy". Det viser til nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

Følg bruksanvisningen for lader og batteri.

2.2 Maskinspesifikk sikkerhetsinformasjon

• Elektroverktøyet må bare holdes i de isolerte gripeflatene når du utfører arbeid der elektroverktøyet eller skruene kan komme i berøring med skjulte strømledninger. Kontakt med strømførende ledninger kan føre til at metalldeler på maskinen settes under spenning. Det kan medføre elektrisk støt.
• Bruk søkeutstyr for å lokalisere skjulte ledninger/rør eller henvend deg til din strøm-, vann- eller gassleverandør. Dersom verktøyet kommer i kontakt med en strømførende ledning, kan dette føre til brann og elektrisk støt. Skader på gassledninger kan føre til eksplosjoner. Boring i vannrør kan føre til materielle skader.
• Hold elektroverktøyet unna magnetfelter. Elektroverktøyet kan slå seg på utilsiktet og forårsake personskader.

Bruk egnet personlig verneutstyr: Hørselsvern, vernebriller, støvmaske ved støvete arbeid.

FORSIKTIG! Elektroverktøyet kan blokkeres og forårsake plutselig rekyl! Slå

det av umiddelbart!

• Hold elektroverktøyet i håndtaket med en hånd [1-8] og hold den andre hånden unna fareområdet. Still inn riktig turtall ved skruing. Vær forberedt på et høyt reaksjonsmoment, som gjør at elektroverktøyet roterer og kan forårsake personskader.
• Ikke bruk elektroverktøyet i regn eller fuktige omgivelser. Fuktighet i elektro-

verktøyet kan medføre kortslutning og brann.

• Vent til elektroverktøyet har stanset før du legger det fra deg. Innsatsverktøyet kan feste seg og føre til at du mister kontrollen over elektroverktøyet.
• Unngå at maskinen slås på utilsiktet. Ikke bær elektroverktøyet med fingeren på av/på-bryteren. Dette kan føre til ulykker. Når du ikke bruker elektroverktøyet, skal du sette bryteren for transportlås [1-7] i midtstilling.
• Betjeningselementene, f.eks. av/på-bryteren, må ikke manipuleres eller blokkeres.
• Bruk kun de batteripakkene som er beregnet til formålet, og ikke bruk strøma-daptere til dette batteridrevne elektro-verktøyet. Ikke lad batteripakken med la-dere fra andre produsenter. Bruker du til-behør som ikke er godkjent av produsen-ten, kan dette føre til elektrisk støt og/eller alvorlige ulykker.

• Advårsel om skadelig lysstråling. Ikke se inn i lysstrålen over lengre tid. Ikke rett lysstrålen mot andre personer eller dyr. Den optiske strålingen kan være skadelig for øynene - [4].
• Bruk støvoppsuging ved arbeid som fører til støvutvikling.
• Ikke bruk innsatsverktøy og tilbehør som ikke er blitt utviklet eller anbefalt spesielt for dette elektroverktøyet av produsenten. Selv om tilbehøret eller innsatsverktøyet lar seg feste på elektroverktøyet, garanterer ikke dette sikker bruk. Det kan oppstå økt risiko for personskader samt slitasje på elektroverktøyet, og kvaliteten på arbeidsresultatene kan forringes.
• Alt etter typen av tilbehør og hvordan det brukes, kan partikler, innsatsverktøyet og deler av innsatsverktøyet løsne. Det kan oppstå økt støvbelastning og uventede bevegelser. Bruk egnet personlig verneutstyr. Vær forberedt på et høyt reaksjonsmoment, som gjør at elektroverktøyet roterer og kan forårsake personskader.

2.3 Sikkerhetsinformasjon for bruk av lange bor

- Du må aldri under noen omstendigheter arbeide med høyere turtall enn det som er tillatt for boret. Ved høyere turtall kan bo-ret bli litt bøyd hvis det kan rotere fritt uten

kontakt med arbeidsemnet, og dette kan føre til personskader.

• Du må alltid begynne å bore på lavt turtall og når boret er i kontakt med arbeidsemnet. Ved høyere turtall kan boret bli litt bøyd hvis det kan rotere fritt uten kontakt med arbeidsemnet, og dette kan føre til personskader.
• Du må ikke legge for mye trykk på boret, og trykket må kun legges i borets lengderetning. Boret kan bøyes, slik at det knekker eller fører til tap av kontroll og per- sonskader.

2.4 Støyemisjonsverdier

De registrerte verdiene iht. EN 62841 er vanligvis på:

Lydtrykknivå L _PA = 75 dB(A)

Lydeffektnivå L _WA = 86 dB(A)

Usikkerhet K = 5 dB

FORSIKTIG

Støy under arbeidet Hørselsskadelig

▶ Bruk hørselvern.

Svingningsemisjonsverdi a_h (vektorsum fra tre retninger) og usikkerhet K beregnet iht.

EN 62841:

$$ a _ {h} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

De angitte emisjonsverdiene (vibrasjon, støy)

• brukes til å sammenligne maskiner,
• men kan også brukes til en foreløpig vurdering av vibrasjons- og støybelastning ved bruk,
• og representerer de viktigste bruksområdene for elektroverktøyet.

FORSIKTIG

Utslippsverdiene kan avvike fra de verdiene som er oppgitt. Dette avhenger av hvordan verktøyet brukes og hvilken type arbeidsemne som bearbeides.

▶ Vurder den faktiske belastningen under hele driftssyklusen.
- Avhengig av den faktiske belastningen må det gjennomføres egnede sikkerhetstiltak for å beskytte brukeren.

3 Riktig bruk

Batteridrevet bor-/skrumaskin egnet

- til boring i metall, treverk, plast og lignende materialer,

- til inn- og fastskruing av skruer.

- for bruk med Festool batteripakke BP 12.

Brukeren har ansvaret for skader og ulykker som skyldes ikke-forskriftsmes-

sig bruk; herunder regnes også skader og slitasje som skyldes industriell, kontinuerlig bruk.

4 Tekniske data

Batteridrevet bor-/skrumaskin CXS 12, TXS 12
Motorspenning 10,8 V		---
Tomgangsturtall* 1. gir		0 - 470 o/min
	2. gir	0 - 1600 o/min
Maks. dreiemoment lette skrujobber (tre) 17 Nm
harde skrujobber (metall) 30 Nm
Momentet kan stilles inn** 1. gir 1,1 - 8 Nm
	2. gir 0,4 - 2,3 Nm
Chuck-spennvidde 1,0 - 10 mm***
Maks. bordiameter Treverk 35 mm
	Metall 10 mm
Skruer i gran inntil ∅ 6 mm
Verktøyfeste i borspindel 1/4"
Vekt med chuck og belteklips, uten batteri.		0,9 kg

* Opplysninger om turtall med fulladet batteri.
** På det laveste momenttrinnet er det maksimale turtallet redusert (verdier ved høyrerotasjon).
*** Opplysninger basert på chuck-spennvidden som inngår i leveringen. Det kan også settes inn Festool 13 mm chuck.

5 Apparatelementer

[1-1]	Knapp for å løsne batteripakken
[1-2]	Knapp for kapasitetsindikator på batteriet
[1-3]	Kapasitetsindikator
[1-4]	LED-lampe
[1-5]	Av/på-bryter
[1-6]	Girbryter
[1-7]	Bryter for høyre-/venstregang og inn-koblingssperre/transportlås
[1-8]	Håndtak
[1-9]	Stillehjul for dreiemoment/boring/lys konstant på og av
[1-10]	Belteklips

[1-11] Bitsmagasin
[1-12] Isolerte gripeflater (område i grått)

Det tilbehøret som er avbildet eller beskrevet, følger ikke nødvendigvis med.

De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

6 Batteripakke

Før du setter inn batteripakken, må du kontrollere at batterikoblingen er ren. Dersom batterikoblingen er tilsmusset, kan dette hindre korrekt kontakt og føre til skader på kontaktene. ∅delagt kontakt kan føre til overoppheting og skader på apparatet.

[2A]

Ta ut batteripakken.

[2B]

Sett inn batteripakken – helt til den går i inngrep.

i Nærmere informasjon om lader og batteripakke med kapasitetsindikator finner du i de respektive bruksanvisningene.

7 Igangsetting

FORSIKTIG

Fare for personskade

- Montering må kun foretas mens elektroverktøyet er slått av!

7.1 Belteklips [1-10]

Belteklipset gjør det mulig å henge elektrovertøyet på arbeidsklærne i en kort periode. Kan monteres på elektroverktøyets høyre eller venstre side med en skrue [3].

7.2 Slå på og av [1-5]

Trykk = PÅ, slipp opp = AV

i Turtallet kan reguleres trinnløst med trykking på av/på-bryteren.

Sett bryteren for høyre-/venstregang [1-7] i midtstilling for å låse av/på-bryteren.

LED-lampen [1-4] lyser när av/på-bryteren [1-5] holdes inne, se kapittel 8.4.

8 Innstillinger

FORSIKTIG

Fare for personskade

- Innstillinger må kun foretas när elektroverktøyet er slått av!

8.1 Endre dreieretning [1-7]

• Bryter til venstre = høyregang
• Bryter til høyre = venstregang

8.2 Skifte gir

Med girbryteren [1-6] kan det gires mens elektroverktøyet er slått av.

8.3 Stille inn dreiemoment [1-9]

Skruing

▶ Still inn dreiemoment med stillehju- let [1-9].
- Kontroller dreiemomentet ved å foreta en prøveskruing i et stykke av samme materiale.
▶ Du må hele tiden følge med på arbeidsresulatet.

i Posisjon 1 = lavt dreiemoment Posisjon 13 = høyt dreiemoment
i Utkoblingsverdiene for dreiemomentet kan avvike dersom temperaturen på elektroverktøyet er under 0 °C. La elektroverktøyet gå på tomgang (stillehjul på bore-symbol) det er varmt.

Det lyder en signaltone når innstilt dreiemoment er nådd, og elektroverktøyet slår seg av. Elektroverktøyet starter ikke igjen før av/påbryteren [1-5] slippes opp og trykkes inn på nytt.

Boring

Markeringen viser boresymbolet 🐎Maksimalt dreiemoment.

8.4 Innstilling av lys [1-9]

Markeringen står på stilling 1 til 13 eller bor- symbolet ▲□D-lampen [1-4] slår seg au- tomatisk av og på sammen med elektroverktøy- et. Etter at verktøyet er slått av, fortsetter LED- lampen å lyse en kort stund.

bryteren [1-5] for å slå på LED-lampen varig.

LED-lampen slår seg av automatisk etter 10 minutter.

moment. LED-lampen er permanent slått

av.

9 Verktøyfeste, forsatser

ADVARSEL

Fare for personskade

▶ Ta av batteriet før alle typer arbeid med elektroverktøyet.

FORSIKTIG

Fare for personskader på grunn av varmt og skarpt innsatsverktøy

• Ikke bruk sløvt eller defekt verktøy.
• Bruk hansker ved håndtering av innsatsverktøy.

i Før første gangs bruk: Smør borspindelen med litt universalfett.

9.1 CENTROTEC-verktøyholder [5]

Raskere skifte av innsatsverktøy med CENTRO-TEC-tange.

ADVARSEL! CENTROTEC-innsatsverktøy må kun spennes fast i CENTROTEC-chucker.

Bruk beskyttelseshansker ved bytte!

9.2 Chuck [6]

Til fastspenning av bor og bits med tanglediameter på maks. 10 mm.

ADVARSEL! Spenn fast innsatsverktøyet sen-trisk i chucken.

9.3 Vinkelforsats [7]

Boring og skruing i rett vinkel i forhold til elektroverktøyet (delvist tilbehør).

9.4 Verktøyfeste i borspindel [8]

Bits kan settes rett inn i den innvendige sekskantholderen til borespindelen.

10 Arbeide med elektroverktøyet

ADVARSEL

Fare for personskade

▶ Elektroverktøyet må kun settes på skruen när det er slått av!
▶ Fest emnet slik at det ikke kan bevege seg under bearbeiding.
- Hold hendene borte fra det roterende inn-satsverktøyet.

FORSIKTIG

Fare for brannskader

Verktøyfestet og innsatsverktøyet kan bli svært varme!

▶ La det avkjøles før det festes i belteklipset.

10.1 Bitsmagasin [1-11]

FORSIKTIG

Fare for personskader på grunn av metal- lspon i bitsmagasinet.

- Rengjør bitsmagasinet og fjern spon jevnlig.

Magnetisk, til feste av bits eller bitsholdere.

11 Varselsignaler

Varselsignaler avgis i følgende tilfeller, og elektroverktøyet slår seg av:

Signaltone Årsak Tiltak

Piper én gang. Batteripakken er tom/inkompatibel. Lad opp / bytt ut batteripakken.
	Elektroverktøyet er overbelastet. Reduser belastningen på elektroverk-tøyet.
	Når det trykkes på av/på-bryteren: Elektro-verktøyet er overopphetet. Ta elektroverktøyet i bruk igjen etter at det er avkjølt.
Piper to ganger. Det innstilte dreiemomentet er nådd. -
Piper konstant. Elektroverktøyet er defekt. Kontakt produsenten for utbedring av
A...	feilen.

12 Vedlikehold og pleie

ADVARSEL

Skaderisiko, elektrisk støt

▶ Ta alltid batteripakken ut av utstyret før vedlikeholds- og servicearbeid.
▶ Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, skal kun gjennomføres av et autorisert kundeservice-verksted.

Kundeservice og reparasjon skal kun utføres av produsenten eller autoriserte verksteder. Nærmeste representant eller verksted, se: www.festool.com/service

Bruk kun originale Festool-reserve- deler! Best.-nr. finner du på: www.festool.com/service

For å sikre luftsirkulasjonen må kjøleluftåpningene på motorhuset alltid være åpne og rene. Hold tilkoblingskontaktene på elektroverktøyet, laderen og batteriet rene.

13 Miljø

Apparatet skal ikke kastes i restavfallet! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter.

Før kassering skal eventuelle utladede batterier som ikke er innkapslet i apparatet, fjernes fra det brukte apparatet. Dette gjelder også lamper som kan fjernes problemfritt. Dermed kan batteriene leveres til forskriftsmessig gjenvinning.

I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjenvinning. Informasjon om gjenvinningsstasjoner finnes på www.festool.com/recycling.

Informasjon om REACH: www.festool.com/reach

Português

Índice
