Produkttyp	Akku-Bohrschrauber
Marke	Festool
Modell	TXS 12
Motorspannung	10,8 V
Leerlaufdrehzahl (1. Gang)	0 - 470 U/min
Leerlaufdrehzahl (2. Gang)	0 - 1600 U/min
Max. Drehmoment (Holz)	17 Nm
Max. Drehmoment (Metall)	30 Nm
Einstellbares Drehmoment (1. Gang)	1,1 - 8 Nm
Einstellbares Drehmoment (2. Gang)	0,4 - 2,3 Nm
Spannbereich des Spannfutters	1,0 - 10 mm
Max. Bohrdurchmesser (Holz)	35 mm
Max. Bohrdurchmesser (Metall)	10 mm
Werkzeugaufnahme in der Spindel	1/4"
Gewicht (mit Bohrfutter und Gürtelclip, ohne Akku)	0,9 kg
Stromversorgung	Akku Festool BP 12 (10,8 V)
Schalldruckpegel L_PA	75 dB(A)
Schallleistungspegel L_WA	86 dB(A)
Vibrationsemissionswert a_h	< 2,5 m/s²
Integrierte LED-Beleuchtung	Ja, mit Dauerlicht
Gürtelclip	Rechts oder links montierbar
Magnetischer Bit-Aufbewahrung	Ja
Wartung und Pflege	Lüftungsschlitze reinigen, Kontakte sauber halten
Reparierbarkeit	Nur durch autorisierten Festool-Kundendienst

Häufig gestellte Fragen - TXS 12 FESTOOL

Welchen Akku kann ich mit der TXS 12 verwenden?

Verwenden Sie nur den Festool BP 12 Akku (10,8 V). Verwenden Sie niemals Netzteile oder Ladegeräte anderer Hersteller.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Einstellring [1-9] auf die gewünschte Position (von 1 für niedriges Drehmoment bis 13 für hohes Drehmoment). Zum Bohren stellen Sie die Markierung auf das Bohrer-Symbol für maximales Drehmoment.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Schalter [1-7]: nach links für Rechtslauf, nach rechts für Linkslauf. Für die Transportsicherung in die Mittelstellung bringen.

Wie schalte ich die Geschwindigkeit um?

Verwenden Sie den Drehzahlwähler [1-6] bei ausgeschaltetem Gerät. 1. Gang (0-470 U/min), 2. Gang (0-1600 U/min).

Was tun, wenn das Gerät ein akustisches Signal abgibt und stoppt?

Ein Signal zeigt leeren Akku oder Überlast an. Zwei Signale zeigen an, dass das eingestellte Drehmoment erreicht ist. Ein Dauersignal zeigt einen Defekt an; wenden Sie sich an den Festool-Kundendienst.

Wie montiere ich den Gürtelclip?

Befestigen Sie den Clip [1-10] rechts oder links am Gerät mit der Schraube [3]. Gehen Sie immer bei ausgeschaltetem Gerät und entnommenem Akku vor.

Kann ich 13 mm Bohrer verwenden?

Ja, Sie können Festool Bohrfutter mit 13 mm verwenden. Das mitgelieferte Bohrfutter nimmt bis zu 10 mm auf.

Wie reinige und warte ich das Gerät?

Entfernen Sie vor jeder Wartung den Akku. Halten Sie die Lüftungsschlitze sauber und frei. Reinigen Sie die Kontakte am Gerät, Ladegerät und Akku. Wenden Sie sich für Reparaturen an eine autorisierte Festool-Werkstatt.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie Gehörschutz, Schutzbrille, Staubmaske und Schutzhandschuhe beim Werkzeugwechsel.

Wie verwende ich die Dauerlicht-LED-Beleuchtung?

Drehen Sie den Einstellring [1-9] auf die Position für Dauerlicht (Symbol). Drücken Sie kurz den Ein-/Ausschalter zum Einschalten; die LED erlischt nach 10 Minuten automatisch.

BEDIENUNGSANLEITUNG TXS 12 FESTOOL

$$ p p a. 1 3 8 2 $$

Markus Stark

CE Unterzeichnet für und im Namen von/ Signed on behalf of and in name of/ Signé pour et au nom de

Festool GmbH

Wertstr. 20, 73240 Wendlingen, GERMANY

Wendlingen, 2023-03-15

Markus Stark

* im definierten Seriennummer-Bereich (S-Nr.) von 40000000 - 49999999

in the specified serial number range (S-Nr.) from 40000000 - 49999999

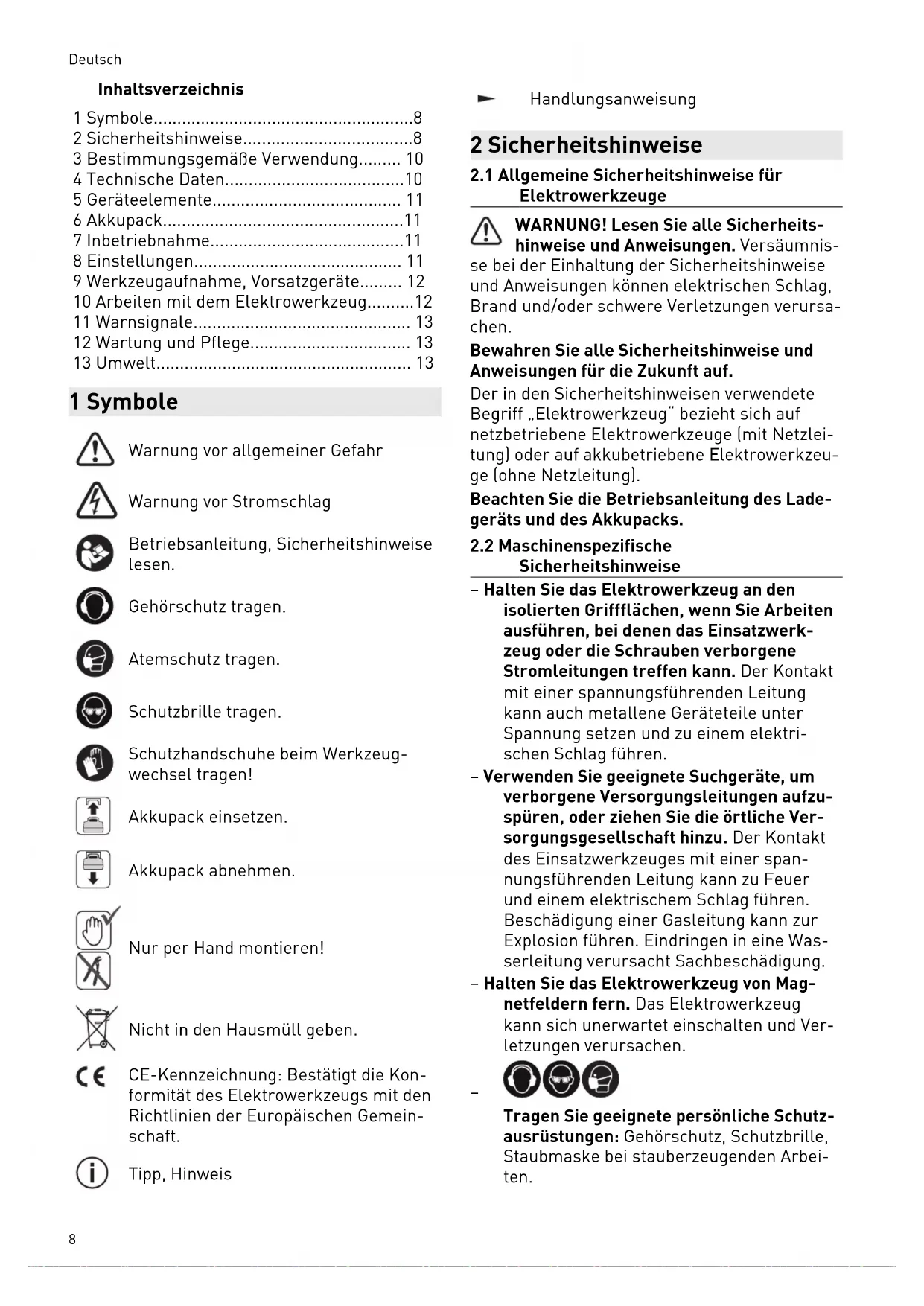

1 Symbole....8
2 Sicherheitshinweise....8
3 Bestimmungsgemäße Verwendung...... 10
4 Technische Daten....10
5 Geräteelemente.... 11
6 Akkupack....11
7 Inbetriebnahme....11
8 Einstellungen.... 11
9 Werkzeugaufnahme, Vorsatzgeräte...... 12
10 Arbeiten mit dem Elektrowerkzeug......12
11 Warnsignale.... 13
12 Wartung und Pflege.... 13
13 Umwelt.... 13

1 Symbole

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lesen.

Gehörschutz tragen.

Atemschutz tragen.

Schutzbrille tragen.

Schutzhandschuhe beim Werkzeugwechsel tragen!

Akkupack einsetzen.

Akkupack abnehmen.

Nur per Hand montieren!

Nicht in den Hausmüll geben.

CE-Kennzeichnung: Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.

Tipp, Hinweis

Handlungsanweisung

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheits-hinweise und Anweisungen. Versäumnis-

se bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Beachten Sie die Betriebsanleitung des Ladegeräts und des Akkupacks.

2.2 Maschinenspezifische Sicherheitshinweise

• Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug oder die Schrauben verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzu-spüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Der Kontakt des Einsatzwerkzeuges mit einer spannungsführenden Leitung kann zu Feuer und einem elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
• Halten Sie das Elektrowerkzeug von Magnetfeldern fern. Das Elektrowerkzeug kann sich unerwartet einschalten und Verletzungen verursachen.

Tragen Sie geeignete persönliche Schutzausrüstungen: Gehörschutz, Schutzbrille, Staubmaske bei stauberzeugenden Arbeiten.

VORSICHT! Elektrowerkzeug kann blockieren und plötzlichen Rückschlag ver-

ursachen! Sofort ausschalten!

• Halten Sie das Elektrowerkzeug fest mit einer Hand am Handgriff [1-8] und halten Sie die andere Hand vom Gefahrenbereich fern. Stellen Sie die Drehzahl beim Schrauben korrekt ein. Seien Sie auf ein hohes Reaktionsmoment gefasst, das eine Drehung des Elektrowerkzeugs verursachen und zu Verletzungen führen kann.
• Verwenden Sie das Elektrowerkzeug nicht im Regen oder in feuchter Umgebung. Feuchtigkeit im Elektrowerkzeug kann zu Kurzschluss und Brand führen.
• Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
• Vermeiden Sie ein versehentliches Einschalten. Das Tragen des Elektrowerkzeugs mit Ihrem Finger am Ein-/Ausschalter kann zu Unfällen führen. Wenn Sie das Elektrowerkzeug nicht verwenden, bringen Sie den Schalter für die Transportverriegelung [1-7] in Mittelstellung.
• Bedienelemente, wie z.B. den Ein-/ Ausschalter, nicht manipulieren oder blockieren.
• Verwenden Sie nur die dafür vorgesehenen Akkupacks und keine Netzteile zum Betreiben des Akku-Elektrowerkzeugs. Verwenden Sie keine Fremd-Ladegeräte zum Laden der Akkupacks. Die Verwendung von nicht vom Hersteller vorgesehenem Zubehör kann zu einem elektrischen Schlag und/oder schweren Unfällen führen.
• Warnung vor schädlicher Lichtstrahlung. Blicken Sie nicht längere Zeit in den Lichtstrahl. Richten Sie den Lichtstrahl nicht auf andere Personen oder Tiere. Die optische Strahlung kann die Augen schädigen - [4].
• Verwenden Sie bei stauberzeugenden Arbeiten eine Staubabsaugung.
• Verwenden Sie keine Einsatzwerkzeuge und Zubehöre, die vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurden. Nur weil Sie das Zubehör oder Einsatzwerkzeug an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

Die Verletzungsgefahr sowie der Verschleiß des Elektrowerkzeuges können sich erhöhen und die Qualität der Arbeitsergebnisse kann sich verschlechtern.

- Je nach Art und Verwendung des Zubehörs können sich Partikel, Einsatzwerkzeug und Teile vom Einsatzwerkzeug lösen. Es kann zu erhöhter Staubbelastung und zu unerwarteten Bewegungen kommen. Tragen Sie geeignete persönliche Schutzausrüstungen. Seien Sie auf ein hohes Reaktionsmoment gefasst, das eine Drehung des Elektrowerkzeugs verursachen und zu Verletzungen führen kann.

2.3 Sicherheitshinweise bei Verwendung langer Bohrer

• Arbeiten Sie auf keinen Fall mit einer höheren Drehzahl als der für den Bohrer maximal zulässigen Drehzahl. Bei höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.
• Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während der Bohrer Kontakt mit dem Werkstück hat. Bei höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.
• Üben Sie keinen übermäßigen Druck und nur in Längsrichtung zum Bohrer aus. Bohrer können sich verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen.

2.4 Emissionswerte

Die nach EN 62841 ermittelten Werte betragen typischerweise:

Schalldruckpegel L _PA = 75 dB(A)

Schallleistungspegel L _WA = 86 dB(A)

Unsicherheit K = 5 dB

VORSICHT

Beim Arbeiten eintretender Schall Schädigung des Gehörs

▶ Verwenden Sie einen Gehörschutz.

Schwingungsemissionswert a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841:

$$ a _ {h} < 2, 5 m / s ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Die angegebenen Emissionswerte (Vibration, Geräusch)

• dienen dem Maschinenvergleich,
  – eignen sich auch für eine vorläufige Einschätzung der Vibrations- und Geräuschbelastung beim Einsatz,
• repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs.

VORSICHT

Emissionswerte können von den angegebenen Werten abweichen. Dies hängt ab von der Verwendung des Werkzeugs und der Art des bearbeiteten Werkstücks.

▶ Beurteilen Sie die tatsächliche Belastung während des gesamten Betriebszyklus.
▶ Abhängig von der tatsächlichen Belastung müssen geeignete Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt werden.

3 Bestimmungsgemäße Verwendung

Akku-Bohrschrauber geeignet

• zum Bohren in Metall, Holz, Kunststoffen und ähnlichen Materialien,
• zum Ein- und Festschrauben von Schrauben.
• für die Verwendung mit dem Festool Akku-pack BP 12.

Für Schäden und Unfälle bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer; darunter fallen auch Schäden und Verschleiß durch industriellen Dauerbetrieb.

4 Technische Daten

Akku-Bohrschrauber CXS 12, TXS 12
Motorspannung 10,8 V		---
Leerlaufdrehzahl* 1. Gang		0 - 470 min ^-1
	2. Gang	0 - 1600 min ^-1
max. Drehmoment weicher Schraubfall (Holz) 17 Nm
	harter Schraubfall (Metall) 30 Nm
Drehmoment einstellbar** 1. Gang 1,1 - 8 Nm
	2. Gang 0,4 - 2,3 Nm
Bohrfutter-Spannbereich 1,0 - 10 mm***
Bohrdurchmesser max. Holz 35 mm
	Metall 10 mm
Schrauben in Fichte bis ∅ 6 mm
Werkzeugaufnahme in Bohrspindel		1/4"
Gewicht mit Bohrfutter und Gürtelclip, ohne Akkupack.		0,9 kg

* Drehzahl-Angaben mit voll geladenem Akkupack.
** In den unteren Drehmomentstufen ist die maximale Drehzahl reduziert (Werte im Rechtslauf).
*** Angabe bezieht sich auf den Bohrfutter-Spannbereich im Lieferumfang. Es können auch Festool 13 mm Bohrfutter eingesetzt werden.

5 Geräteelemente

[1-1] Tasten zum Lösen des Akkupacks

[1-2] Taster Kapazitätsanzeige am Akku-pack

[1-3] Kapazitätsanzeige

[1-4] LED-Lampe

[1-5] Ein-/Ausschalter

[1-6] Gang-Schalter

[1-7] Schalter für Rechts-/Links-Lauf und Einschaltsperre/Transportverriegelung

[1-8] Handgriff

[1-9] Einstellrad für Drehmoment/Bohren/Beleuchtung Dauer Ein und Dauer Aus

[1-10] Gürtelclip

[1-11] Bit-Depot

[1-12] Isolierte Griffflächen (grau schattierter Bereich)

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht in den Lieferumfang.

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

6 Akkupack

Vor dem Einsetzen des Akkupacks die Akkuschnittstelle auf Sauberkeit prüfen. Eine Verschmutzung der Akkuschnittstelle kann den korrekten Kontakt behindern und zu Schäden an den Kontakten führen.

Ein gestörter Kontakt kann zu Überhitzung und Beschädigung des Geräts führen.

[2A]

Akkupack abnehmen.

[2B]

Akkupack einsetzen - bis zum Einrasten.

Weitere Infos zu Ladegerät und Akkupack mit Kapazitätsanzeige finden Sie in den Betriebsanleitungen von Ladegerät und Akkupack.

7 Inbetriebnahme

VORSICHT

Verletzungsgefahr

▶ Montage nur bei ausgeschaltetem Elektro-werkzeug!

7.1 Gürtelclip [1-10]

Der Gürtelclip ermöglicht ein kurzfristiges Befestigen des Elektrowerkzeugs an der Arbeitskleidung. Die Montage ist rechts oder links am Elektrowerkzeug mittels Schraube möglich [3].

7.2 Ein-/Ausschalten [1-5]

Drücken = EIN, Loslassen = AUS

① Je nach Druck auf den Ein-/Ausschalter ist die Drehzahl stufenlos steuerbar.

Den Schalter für Rechts-/Links-Lauf [1-7] in Mittelstellung bringen, um den Ein-/Ausschalter zu arretieren.

Die LED-Lampe [1-4] leuchtet bei gedrücktem Ein-/Ausschalter [1-5], siehe Kapitel 8.4.

8 Einstellungen

VORSICHT

Verletzungsgefahr

▶ Einstellungen nur bei ausgeschaltetem Elektrowerkzeug!

8.1 Drehrichtung ändern [1-7]

• Schalter nach links = Rechtslauf
• Schalter nach rechts = Linkslauf

8.2 Gang wechseln

Mit dem Gang-Schalter [1-6] kann das Getriebe bei ausgeschaltetem Elektrowerkzeug umgeschaltet werden.

8.3 Drehmoment einstellen [1-9]

Schrauben

▶ Drehmoment am Einstellrad [1-9] einstellen.
▶ Drehmoment anhand einer Probeverschraubung in einem Stück des gleichen Materials prüfen.
▶ Arbeitsergebnis stets prüfen.

i Stellung 1 = kleines Drehmoment Stellung 13 = hohes Drehmoment

Deutsch

① Beträgt die Temperatur des Elektrowerkzeugs weniger als 0 °C, können die Drehmomentabschaltwerte abweichen. Das Elektrowerkzeug im Leerlauf (Einstellrad auf Bohrersymbol) laufen lassen bis es aufgewärmt ist.

Signalton bei Erreichen des eingestellten Drehmomentes, Elektrowerkzeug schaltet ab. Elektrowerkzeug läuft erst wieder, wenn der Ein-/Ausschalter [1-5] losgelassen und erneut gedrückt wird.

Bohren

Markierung zeigt auf Bohrersymbol MAXimales Drehmoment.

8.4 Beleuchtung einstellen [1-9]

Beleuchtung am Einstellrad [1-9] konfigurieren.

Markierung zeigt auf Stellung 1 bis 13 oder Bohrersymbol 🎯 LED-Lampe [1-4]

schaltet sich jeweils automatisch mit dem Elektrowerkzeug ein und aus. Nach dem Ausschalten leuchtet die LED-Lampe kurze Zeit nach.

Markierung zeigt auf Beleuchtung Dauer Ein / Maximales Drehmoment. Kurzen

Druck auf den Ein-/Ausschalter [1-5] ausüben, um die LED-Lampe dauerhaft einzuschalten. Nach 10 Minuten schaltet die LED-Lampe automatisch aus.

Markierung zeigt auf Beleuchtung Dauer Aus / Maximales Drehmoment. LED-Lam-

pe ist dauerhaft ausgeschaltet.

9 Werkzeugaufnahme, Vorsatzgeräte

WARNUNG

Verletzungsgefahr

▶ Nehmen Sie vor allen Arbeiten am Elektrowerkzeug den Akkupack vom Elektrowerkzeug ab.

VORSICHT

Verletzungsgefahr durch heißes und scharfes Einsatzwerkzeug

• Keine stumpfen und defekten Einsatzwerkzeuge verwenden.
  ▶ Schutzhandschuhe tragen beim Hantieren mit Einsatzwerkzeug.

Vor dem ersten Gebrauch: Bohrspindel mit etwas Mehrzweckfett bestreichen.

9.1 CENTROTEC Werkzeugfutter [5]

Schneller Wechsel von Einsatzwerkzeugen mit CENTROTEC-Schaft.

WARNUNG! CENTROTEC-Einsatzwerkzeuge nur in CENTROTEC-Werkzeugfutter einspannen.

Beim Wechseln Schutzhandschuhe tragen!

9.2 Bohrfutter [6]

Zum Einspannen von Bohrern und Bits mit max. Schaftdurchmesser 10 mm.

WARNUNG! Einsatzwerkzeug zentrisch im Bohrfutter einspannen.

9.3 Winkelvorsatz [7]

Bohren und Schrauben im rechten Winkel zum Elektrowerkzeug (teilweise Zubehör).

9.4 Werkzeugaufnahme in der Bohrspindel [8]

Bits können direkt in der Innensechskantaufnahme der Bohrspindel eingesetzt werden.

10 Arbeiten mit dem Elektrowerkzeug

WARNUNG

Verletzungsgefahr

▶ Elektrowerkzeug nur ausgeschaltet auf die Schraube aufsetzen!
▶ Werkstück so befestigen, dass es sich beim Bearbeiten nicht bewegen kann.
▶ Die Hände vom drehenden Einsatzwerkzeug fernhalten.

VORSICHT

Verbrennungsgefahr

Werkzeugaufnahme und Einsatzwerkzeug können im Betrieb sehr heiß werden!

▶ Vor dem Einhängen am Gürtelclip abkühlen lassen.

10.1 Bit-Depot [1-11]

VORSICHT

Verletzungsgefahr durch Metallspäne im Bit-Depot.

- Bit-Depot regelmäßig reinigen und von Spänen befreien.

Magnetisch, zur Aufnahme von Bits oder Bithaltern.

11 Warnsignale

Warnsignale treten bei folgenden Betriebszuständen auf und das Elektrowerkzeug schaltet ab:

Signalton Ursache Maßnahme

Piept einmal. Akkupack leer/inkompatibel. Akkupack laden/wechseln.

Elektrowerkzeug überlastet. Elektrowerkzeug weniger belasten.

Bei Betätigung des Ein-/Ausschalters: Elektrowerkzeug ist überhitzt.

Elektrowerkzeug nach dem Abkühlen wieder in Betrieb nehmen.

Piept zweimal. Eingestelltes Drehmoment erreicht. -

Piept fortlaufend. Elektrowerkzeug defekt. Zur Fehlerbehebung den Hersteller kontaktieren.

12 Wartung und Pflege

WARNUNG

Verletzungsgefahr, Stromschlag

▶ Nehmen Sie vor allen Wartungs- und Pflegearbeiten stets den Akkupack von dem Elektrowerkzeug ab.
▶ Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kunden-dienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten. Nächstgelegene Adresse unter: www.festool.de/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.de/service

Zur Sicherung der Luftzirkulation müssen die Kühlluftöffnungen im Motorgehäuse stets frei und sauber gehalten werden.

Die Anschlusskontakte am Elektrowerkzeug, Ladegerät und Akkupack sauber halten.

13 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung

zuführen. Geltende nationale Vorschriften beachten.

Vor dem Entsorgen, sofern vorhanden, sind entladene Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät

entnommen werden können, vom Altgerät zu trennen. Somit können Altbatterien und Akkus einem geordneten Recycling zugeführt werden. Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektro-werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Informationen zu den Rücknahmestellen für eine ordnungsgemäße Entsorgung sind unter www.festool.de/recycling einsehbar.

Informationen zur REACH: www.festool.de/reach

Contents

4 Technische gegevens

7.1 Bältesklämma [1-10]
