NÁVOD K OBSLUZE TXS 12 FESTOOL

Prohlášení o shodě EU. Prohlašujeme s veške- rou odpovědností, že tento výrobek splňuje všechny příslušné požadavky následujících směrnic EU a že byly použity následující normy nebo normativní doku- menty:

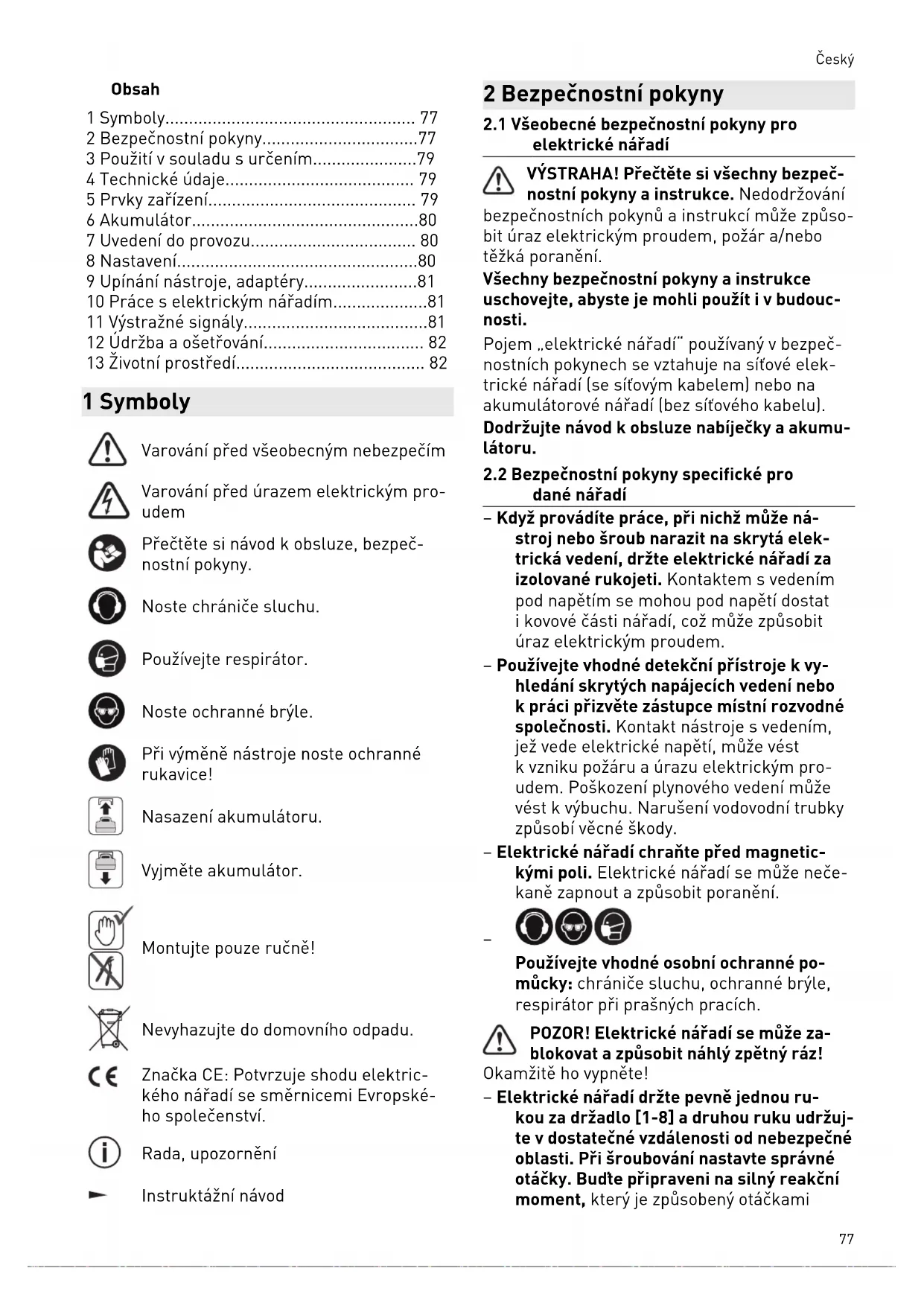

2.1 Všeobecné bezpečnostní pokyny pro

elektrické nářadí VÝSTRAHA! Přečtěte si všechny bezpeč nostní pokyny a instrukce. Nedodržování bezpečnostních pokynů a instrukcí může způso bit úraz elektrickým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budouc nosti. Pojem „elektrické nářadí“ používaný v bezpeč nostních pokynech se vztahuje na síťové elek trické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu). Dodržujte návod k obsluze nabíječky a akumu látoru.

2.2 Bezpečnostní pokyny specifické pro

dané nářadí – Když provádíte práce, při nichž může ná stroj nebo šroub narazit na skrytá elek trická vedení, držte elektrické nářadí za izolované rukojeti. Kontaktem s vedením pod napětím se mohou pod napětí dostat i kovové části nářadí, což může způsobit úraz elektrickým proudem. – Používejte vhodné detekční přístroje k vy hledání skrytých napájecích vedení nebo k práci přizvěte zástupce místní rozvodné společnosti. Kontakt nástroje s vedením, jež vede elektrické napětí, může vést k vzniku požáru a úrazu elektrickým pro udem. Poškození plynového vedení může vést k výbuchu. Narušení vodovodní trubky způsobí věcné škody. – Elektrické nářadí chraňte před magnetic kými poli. Elektrické nářadí se může neče kaně zapnout a způsobit poranění.

Používejte vhodné osobní ochranné po můcky: chrániče sluchu, ochranné brýle, respirátor při prašných pracích. POZOR! Elektrické nářadí se může za blokovat a způsobit náhlý zpětný ráz! Okamžitě ho vypněte! – Elektrické nářadí držte pevně jednou ru kou za držadlo [1-8] a druhou ruku udržuj te v dostatečné vzdálenosti od nebezpečné oblasti. Při šroubování nastavte správné otáčky. Buďte připraveni na silný reakční moment, který je způsobený otáčkami Český 77elektrického nářadí a může způsobit pora nění. – Elektrické nářadí nepoužívejte v dešti ne bo ve vlhkém prostředí. Vlhkost v elektric kém nářadí může způsobit zkrat a požár. – Než elektrické nářadí odložíte, počkejte, dokud se nezastaví. Nástroj se může zahá knout a způsobit ztrátu kontroly nad elek trickým nářadím. – Zabraňte neúmyslnému zapnutí. Přenáše ní elektrického nářadí s prstem na hlavním vypínači může vést k úrazu. Když elektrické nářadí nepoužíváte, nastavte spínač pro za jištění při přepravě [1-7] do prostřední po lohy. – Ovládací prvky, jako např. vypínač, neupra vujte nebo nezablokovávejte. – Pro napájení akumulátorového elektrické ho nářadí používejte pouze určené akumu látory, a nikoli síťové adaptéry. K nabíjení akumulátorů nepoužívejte nabíječky od ji ných výrobců. Používání příslušenství ne schváleného výrobcem může vést k úrazu elektrickým proudem a/nebo těžkému po ranění. – Varování před škodlivým světelným zářením. Nedívejte se delší dobu do svě telného paprsku. Nemiřte světelný pa prsek na jiné osoby nebo zvířata. Optické záření může poškodit zrak – [4]. – Při prašné práci používejte odsávání pra chu. – Nepoužívejte nástroje a příslušenství, kte ré nejsou výrobcem speciálně určené a doporučené pro toto elektrické nářadí. Jen samotná skutečnost, že lze příslušen ství nebo nástroj upevnit na nářadí, nezaru čuje bezpečné použití. Může se zvýšit ne bezpečí poranění a opotřebení elektrického nářadí a zhoršit kvalita pracovních výsled ků. – V závislosti na druhu a použití příslušen ství může dojít k uvolňování částic, uvolně ní nástroje a částí nástroje. Může dojít k zvýšení prašnosti a nečekaným pohy bům. Používejte vhodné osobní ochranné pomůcky. Buďte připraveni na silný reakční moment, který je způsobený otáčkami elek trického nářadí a může způsobit poranění.

2.3 Bezpečnostní pokyny při používání

dlouhých vrtáků – V žádném případě nepracujte s vyššími ot áčkami, než jsou maximálně přípustné ot áčky pro vrták. Při vyšších otáčkách se může vrták mírně ohnout, pokud se může volně otáčet bez kontaktu s obrobkem, a způsobit poranění. – Začínejte vždy vrtat s nízkými otáčkami, a když je vrták v kontaktu s obrobkem. Při vyšších otáčkách se může vrták mírně ohnout, pokud se může volně otáčet bez kontaktu s obrobkem, a způsobit poranění. – Nevyvíjejte nadměrný tlak, vyvíjejte při měřený tlak pouze v podélném směru vůči vrtáku. Vrtáky se mohou ohnout, v důsled ku toho prasknout nebo způsobit ztrátu kontroly a poranění.

Hodnoty zjištěné podle EN 62841 představují ty picky: Hladina akustického tlaku L

= 86 dB(A) Nejistota K = 5 dB UPOZORNĚNÍ Při práci vzniká hluk Poškození sluchu ► Používejte chrániče sluchu. Hodnota vibrací a

(součet vektorů ve třech směrech) a nejistota K zjištěné podle EN 62841:

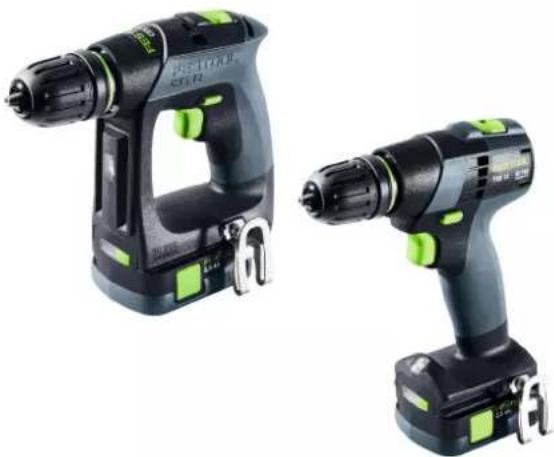

Uvedené emitované hodnoty (vibrace, hlučnost) – slouží k porovnání nářadí, – jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití ná řadí, – vztahují se k hlavním druhům použití elek trického nářadí. Český 78UPOZORNĚNÍ Hodnoty emisí se mohou od uvedených hod not lišit. Závisí to na použití nářadí a druhu obrobku. ► Posuďte skutečné zatížení během celého provozního cyklu. ► V závislosti na skutečném zatížení je nutné stanovit vhodná bezpečnostní opatření na ochranu pracovníka. 3 Použití v souladu s určením Akušroubovák je vhodný – pro vrtání do kovu, dřeva, plastu a podob ných materiálů, – pro zašroubovávání a utahování šroubů. – pro použití s akumulátorem Festool BP 12. Za škody a úrazy vzniklé nesprávným použitím odpovídá uživatel; spadá sem také poškození a opotřebení vzniklé použitím v trvalém průmyslovém provozu. 4 Technické údaje Akumulátorové vrtací šroubováky CXS 12, TXS 12 Napětí motoru 10,8 V Volnoběžné otáčky* 1. stupeň 0–470 min

Max. krouticí moment měkký šroubový spoj (dře vo) 17 Nm tuhý šroubový spoj (kov) 30 Nm Nastavitelný krouticí moment** 1. stupeň 1,1–8 Nm

2. stupeň 0,4–2,3 Nm

Upínací rozsah sklíčidla 1,0–10 mm*** Průměr vrtání max. dřevo 35 mm kov 10 mm Šroubování do smrkového dřeva do ∅ 6 mm Upnutí nástroje ve vrtacím vřetenu 1/4" Hmotnost s vrtacím sklíčidlem a sponou na pásek, bez akumuláto ru. 0,9 kg

• Údaje ohledně otáček jsou s plně nabitým akumulátorem. ** U dolních stupňů krouticího momentu jsou maximální otáčky nižší (hodnoty při chodu vpravo). *** Údaj se vztahuje na rozsah upnutí vrtacího sklíčidla, které je součástí dodávky. Lze používat také vrtací sklíčidla Festool 13 mm. 5 Prvky zařízení [1-1] Tlačítka pro uvolnění akumulátoru [1-2] Tlačítko ukazatele kapacity na aku mulátoru [1-3] Ukazatel kapacity [1-4] LED světlo [1-5] Vypínač [1-6] Přepínač stupňů [1-7] Přepínač pravého/levého chodu a blo kování zapnutí / přepravní pojistka [1-8] Držadlo [1-9] Seřizovací kolečko pro krouticí mo ment / vrtání / trvalé zapnutí a trvalé vypnutí osvětlení [1-10] Spona na opasek Český 79[1-11] Zásobník bitů [1-12] Izolované plochy pro uchopení (oblast vyznačená šedou barvou) Zobrazené nebo popsané příslušenství zčásti není součástí dodávky. Uvedené obrázky se nacházejí na začátku návo du k použití. 6 Akumulátor Před nasazením akumulátoru zkontrolujte, zda je rozhraní akumulátoru čisté. Znečištěné roz hraní akumulátoru může zabránit správnému kontaktu a způsobit poškození kontaktů. Nesprávný kontakt může způsobit přehřátí a poškození nářadí. [2A] Vyjměte akumulátor. [2B]

lick Nasaďte akumulátor tak, aby zaskočil. Další informace k nabíječce a akumulátoru s ukazatelem kapacity najdete v návodech k obsluze nabíječky a akumulátoru. 7 Uvedení do provozu UPOZORNĚNÍ Nebezpečí poranění ► Montáž provádějte pouze při vypnutém elektrickém nářadí!

7.1 Spona na pásek [1-10]

Spona na pásek umožňuje upevnit elektrické nářadí na krátkou dobu na pracovní oděv. Po mocí šroubu ji lze namontovat vpravo nebo vle vo na elektrické nářadí [3].

7.2 Zapnutí/vypnutí [1-5]

Stisknutí = zapnutí, uvolnění = vypnutí Tlakem na vypínač lze plynule regulovat otáčky. Pro zajištění vypínače uveďte spínač pro chod vpravo/vlevo [1-7] do středové polohy. LED světlo [1-4] svítí při stisknutém vypína

[1-5], viz kapitolu 8.4. 8 Nastavení UPOZORNĚNÍ Nebezpečí poranění ► Nastavení provádějte pouze při vypnutém elektrickém nářadí!

8.1 Změna směru otáčení [1-7]

– Přepínač doleva = pravý chod – Přepínač doprava = levý chod

Pomocí přepínače stupňů [1-6] lze přepínat převodovku při vypnutém elektrickém nářadí.

8.3 Nastavení krouticího momentu [1-9]

Šroubování ► Nastavte krouticí moment na seřizovacím kolečku [1-9]. ► Zkontrolujte krouticí moment pomocí zku šebního šroubování do kousku stejného ma teriálu. ► Vždy zkontrolujte výsledek práce. Poloha 1 = nízký krouticí moment Poloha 13 = vysoký krouticí moment Jestliže teplota elektrického nářadí činí méně než 0 °C, může dojít k odchylkám vy pínacích hodnot krouticího momentu. Po nechejte elektrické nářadí v chodu na vol noběh (seřizovací kolečko na symbolu vr táku ), dokud se nezahřeje. Akustický signál při dosažení nastaveného krouticího momentu, elektrické nářadí se vy pne. Elektrické nářadí se znovu rozběhne, až když uvolníte a znovu stisknete vypínač [1-5]. Vrtání Značka ukazuje na symbol vrtání = maxi mální krouticí moment.

8.4 Nastavení osvětlení [1-9]

Osvětlení nakonfigurujte pomocí seřizovacího kolečka [1-9]. Značka ukazuje na polohu 1 až 13 nebo symbol vrtáku . LED světlo [1-4] se zapne a vypne vždy automaticky s elektrickým nářadím. LED světlo svítí ještě krátkou chvíli po vypnutí. Značka ukazuje na trvalé zapnutí osvě tlení / maximální krouticí moment. Pro trvalé zapnutí LED osvětlení krátce stiskněte vypínač [1-5]. Po 10 minutách se LED osvětlení automaticky vypne. Český 80Značka ukazuje na trvalé vypnutí osvětle ní / maximální krouticí moment. LED osvětlení je trvale vypnuté. 9 Upínání nástroje, adaptéry VAROVÁNÍ Nebezpečí poranění ► Před veškerými pracemi na elektrickém nářadí z něj vyjměte akumulátor. UPOZORNĚNÍ Nebezpečí poranění o horký a ostrý nástroj ► Nepoužívejte tupé a vadné nástroje. ► Při manipulaci s nástrojem noste ochranné rukavice. Před prvním použitím: vrtací vřeteno po třete malým množstvím univerzálního tu ku.

9.1 Sklíčidlo CENTROTEC [5]

Rychlá výměna nástrojů se stopkou CENTRO TEC. VÝSTRAHA! Nástroje CENTROTEC upínejte po uze do sklíčidla CENTROTEC. Při výměně noste ochranné rukavice!

Pro upínání vrtáků a bitů s max. průměrem stopky 10 mm. VÝSTRAHA! Nástroj upněte do sklíčidla vystře děně.

9.3 Úhlový nástavec [7]

Vrtání a šroubování v pravém úhlu k elektrické mu nářadí (částečně příslušenství).

9.4 Upnutí nástroje ve vrtacím vřetenu [8]

Bity lze vsadit přímo do šestihranného upínání ve vrtacím vřetenu. 10 Práce s elektrickým nářadím VAROVÁNÍ Nebezpečí poranění ► Elektrické nářadí nasazujte na šroub pouze vypnuté! ► Upevněte obrobek tak, aby se při práci ne mohl pohnout. ► Udržujte ruce mimo dosah použitého rotu jícího nástroje.

UPOZORNĚNÍ Nebezpečí popálení Upínání nástroje a nářadí se mohou během provozu velmi zahřát! ► Nechte je před zavěšením na sponu na pá sek vychladnout.

10.1 Zásobník bitů [1-11]

UPOZORNĚNÍ Nebezpečí poranění kovovými třískami v zá sobníku bitů. ► Zásobník bitů pravidelně čistěte a odstra ňujte třísky. Magnetický, pro uložení bitů nebo držáků bitů. 11 Výstražné signály Výstražné signály zní při následujících provozních stavech a elektrické nářadí se vypne: Akustický signál Příčina Opatření Jednou pípne. Vybitý/nekompatibilní akumulátor. Nabijte/vyměňte akumulátor. Elektrické nářadí je přetížené. Snižte zatížení elektrického nářadí. Při stisknutí vypínače: Elektrické nářadí je přehřáté. Po vychladnutí uveďte elektrické nářadí opět do provozu. Český 81Akustický signál Příčina Opatření Dvakrát pípne. Nastavený krouticí moment dosažen. - Nepřetržitě pípá. Elektrické nářadí je vadné. Pro odstranění poruchy kontaktujte vý robce. 12 Údržba a ošetřování VAROVÁNÍ Nebezpečí úrazu elektrickým proudem ► Před prováděním údržby a ošetřování vždy vyjměte z elektrického nářadí akumulátor. ► Všechny práce údržby a opravy, které vyža dují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis. Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/ sluzby Používejte jen originální náhradní dí ly Festool! Obj. č. na: www.festool.cz/sluzby EKAT
