MANUAL DE USUARIO TXS 12 FESTOOL

Declaración UE de conformidad. Declaramos bajo nuestra responsabilidad que este producto cum- ple todos los requisitos relevantes de las siguientes directivas de la UE y que se han tomado como base las siguientes normas o documentos normativos:

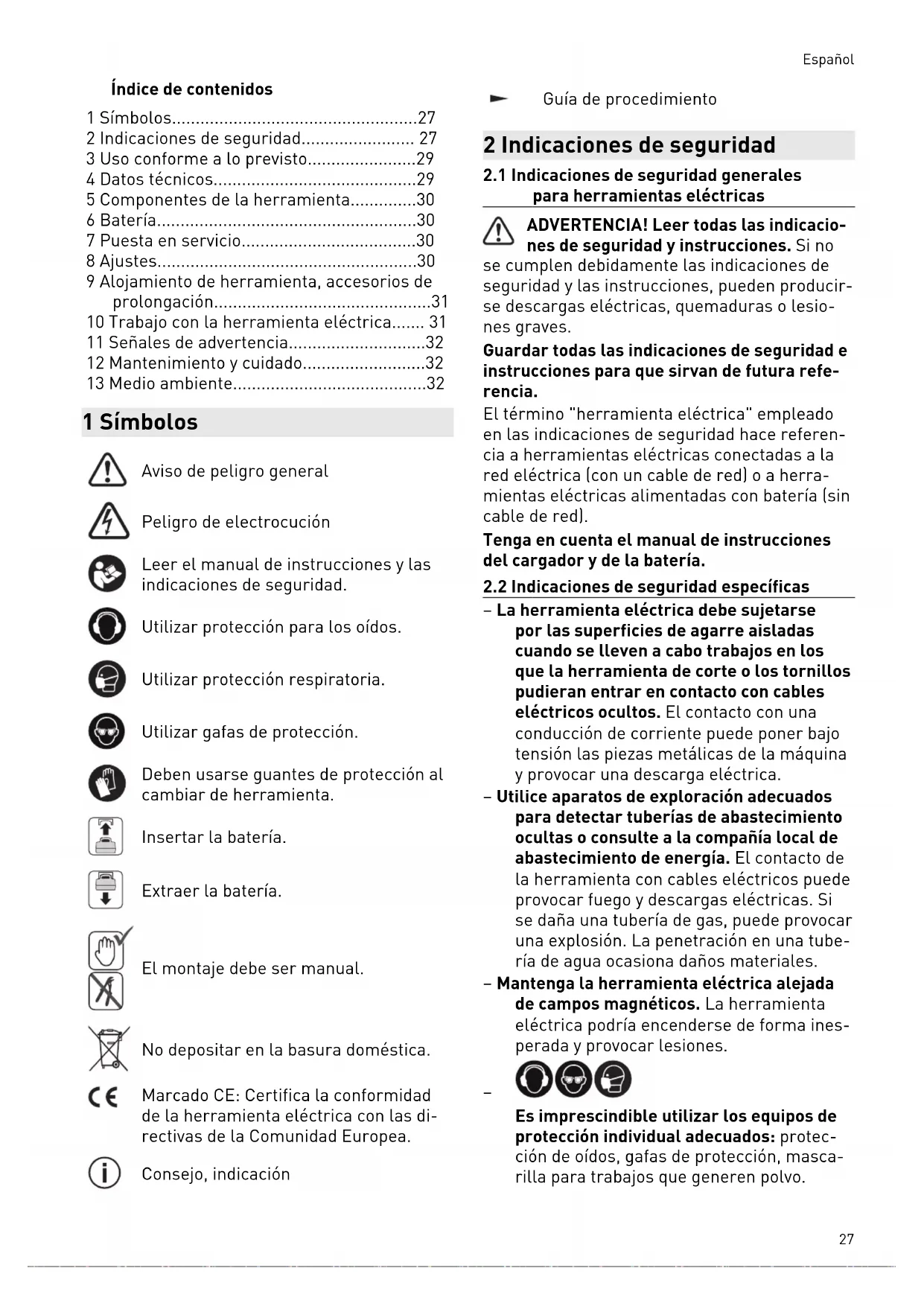

2.1 Indicaciones de seguridad generales

para herramientas eléctricas ADVERTENCIA! Leer todas las indicacio nes de seguridad y instrucciones. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producir se descargas eléctricas, quemaduras o lesio nes graves. Guardar todas las indicaciones de seguridad e instrucciones para que sirvan de futura refe rencia. El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referen cia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) o a herra mientas eléctricas alimentadas con batería (sin cable de red). Tenga en cuenta el manual de instrucciones del cargador y de la batería.

2.2 Indicaciones de seguridad específicas

– La herramienta eléctrica debe sujetarse por las superficies de agarre aisladas cuando se lleven a cabo trabajos en los que la herramienta de corte o los tornillos pudieran entrar en contacto con cables eléctricos ocultos. El contacto con una conducción de corriente puede poner bajo tensión las piezas metálicas de la máquina y provocar una descarga eléctrica. – Utilice aparatos de exploración adecuados para detectar tuberías de abastecimiento ocultas o consulte a la compañía local de abastecimiento de energía. El contacto de la herramienta con cables eléctricos puede provocar fuego y descargas eléctricas. Si se daña una tubería de gas, puede provocar una explosión. La penetración en una tube ría de agua ocasiona daños materiales. – Mantenga la herramienta eléctrica alejada de campos magnéticos. La herramienta eléctrica podría encenderse de forma ines perada y provocar lesiones.

Es imprescindible utilizar los equipos de protección individual adecuados: protec ción de oídos, gafas de protección, masca rilla para trabajos que generen polvo. Español 27ATENCIÓN. La herramienta eléctrica puede bloquearse y provocar contragol pes repentinos ¡Desconectar de inmediato! – Sujete la herramienta eléctrica firmemen te con una mano en la empuñadura [1-8] y mantenga la otra mano alejada de la zona de peligro. Ajuste correctamente el núme ro de revoluciones al atornillar. Esté pre parado ante un posible momento de reac ción repentino, que puede hacer girar la herramienta eléctrica y provocar lesiones. – No utilice la herramienta bajo la lluvia o en entornos húmedos. La humedad puede provocar un cortocircuito en la herramienta y hacer que se incendie. – Esperar a que la herramienta eléctrica es té completamente parada antes de soltar la. La herramienta podría engancharse y quedar fuera de control. – Evite que la máquina se encienda de forma involuntaria. Transportar la herramienta eléctrica sujetándola con el dedo por el in terruptor de conexión y desconexión puede provocar accidentes. Cuando no utilice la herramienta eléctrica, coloque el interrup tor para el bloqueo de transporte [1-7] en posición central. – No manipular ni bloquear los elementos de mando, p. ej., el interruptor de conexión y desconexión. – Utilizar únicamente las baterías indicadas y nunca una fuente de alimentación con la herramienta eléctrica a batería. No utili zar cargadores de otro fabricante para cargar la batería. El uso de accesorios no previstos por el fabricante puede provocar una descarga eléctrica o accidentes graves. – Peligro de daños por radiación lumi nosa. No mire prolongadamente al haz de luz. No dirija nunca el haz de luz hacia otras personas o hacia animales. La radia ción óptica puede provocar daños en los ojos - [4]. – Al realizar trabajos que generen polvo, uti lizar un sistema de aspiración de polvo. – No emplee herramientas insertables ni accesorios que no hayan sido previstas y recomendadas por el fabricante específi camente para esta herramienta eléctrica. Solo por el hecho de que pueda fijar el ac cesorio o herramienta insertable a su he rramienta eléctrica, no quiere decir que es té garantizado un empleo seguro. El riesgo de lesiones y el desgaste de la herramienta eléctrica pueden aumentar y la calidad de los resultados puede deteriorarse. – Según el tipo y uso de los accesorios, pue den desprenderse partículas, herramien tas insertables y piezas de la herramienta. Esto puede dar lugar a una mayor produc ción de polvo y movimientos inesperados. Deben utilizarse los equipos de protección individual adecuados. Esté preparado ante un posible momento de reacción repentino, que puede hacer girar la herramienta eléc trica y provocar lesiones.

2.3 Indicaciones de seguridad para el uso

de brocas largas – En ningún caso trabaje con un número de revoluciones mayor al número de revolu ciones máximo admisible para la broca. A revoluciones más elevadas, la broca podría doblarse ligeramente si gira libremente sin estar en contacto con la pieza de trabajo, lo que podría ser causa de lesiones. – Comience a taladrar siempre a un número de revoluciones bajo y con la broca en contacto con la pieza de trabajo. A revolu ciones más elevadas, la broca podría do blarse ligeramente si gira libremente sin estar en contacto con la pieza de trabajo, lo que podría ser causa de lesiones. – No ejerza demasiada presión y hágalo solo en sentido longitudinal a la broca. Las bro cas pueden doblarse y romperse, o provo car una pérdida de control y lesiones.

Los valores típicos obtenidos de acuerdo con la norma EN 62841 son: Nivel de intensidad sonora L

= 86 dB(A) Incertidumbre K = 5 dB ATENCIÓN Ruido producido durante el trabajo Daños en los oídos ► Utilizar protección de oídos. Valor de emisión de vibraciones en a

(suma vectorial de tres direcciones) e incertidumbre K determinada según EN 62841:

Español 28Las emisiones especificadas (vibración, ruido) – sirven para comparar máquinas, – son adecuadas para una evaluación provi sional de los valores de vibración y ruido en funcionamiento – y representan las aplicaciones principales de la herramienta eléctrica. ATENCIÓN Los valores de emisión pueden diferir de los valores indicados. Esto depende del uso que se le dé a la herramienta y del tipo de pieza de trabajo procesado. ► Debe valorarse el nivel de carga real a lo largo de todo el ciclo de funcionamiento. ► Dependiendo de la carga real, deberán de terminarse medidas de seguridad adecua das para proteger al usuario. 3 Uso conforme a lo previsto Taladro atornillador a batería apto – para taladrar en metal, madera, plásticos y materiales similares, – para atornillar y apretar tornillos. – para el uso con las baterías Festool BP 12. El usuario responderá de los daños y ac cidentes causados por un uso inadecua do; esto incluye también daños y desgaste por funcionamiento industrial continuo. 4 Datos técnicos Taladro atornillador a batería CXS 12, TXS 12 Tensión del motor 10,8 V Número de revoluciones en vacío* 1.ª velocidad 0-470 rpm 2.ª velocidad 0-1600 rpm Par de giro máx. Atornillado suave (madera) 17 Nm Atornillado duro (metal) 30 Nm Par de giro regulable** 1.ª velocidad 1,1-8 Nm 2.ª velocidad 0,4-2,3 Nm Margen de sujeción del portabrocas 1,0-10 mm*** Diámetro de perforación máx. Madera 35 mm Metal 10 mm Atornillar en abeto rojo hasta ∅ 6 mm Alojamiento de herramienta en el husillo de taladrar 1/4 ’’ Peso con portabrocas y enganche de cinturón, sin batería. 0,9 kg *Número de revoluciones con la batería totalmente cargada. **En los niveles del par de giro inferiores, el número de revoluciones máximo disminuye (valores con giro a la derecha). ***La indicación se refiere al margen de sujeción del portabrocas en la dotación de suministro. También pueden utilizarse los portabrocas Festool 13 mm. Español 295 Componentes de la herramienta [1-1] Teclas para soltar la batería [1-2] Tecla de indicación de la capacidad en la batería [1-3] Indicación de la capacidad [1-4] Lámpara LED [1-5] Interruptor de conexión y descone xión [1-6] Interruptor de velocidad [1-7] Interruptor de marcha a derecha/ izquierda y bloqueo de conexión/ transporte [1-8] Empuñadura [1-9] Rueda de ajuste de par de giro/tala drado/iluminación permanente co nectada y desconectada [1-10] Clip de cinturón [1-11] Compartimento para puntas [1-12] Superficies de agarre con aislamiento (zona sombreada en gris) Los accesorios representados o descritos no forman parte íntegra de la dotación de suminis tro. Las figuras indicadas se encuentran al principio del manual de instrucciones. 6 Batería Antes de colocar la batería, comprobar que la conexión de la batería esté limpia. La suciedad en la conexión de la batería puede impedir el contacto correcto y dañar los contactos. El contacto defectuoso puede ocasionar el so brecalentamiento y daños en la herramienta. [2A] Extraer la batería. [2B]

lick Colocar la batería, hasta que encaje. Hallará más información sobre el carga dor y la batería con indicación de la capa cidad en el manual de instrucciones del cargador y de la batería. 7 Puesta en servicio ATENCIÓN Peligro de lesiones ► El montaje solo debe realizarse con la he rramienta eléctrica desconectada.

7.1 Enganche de cinturón [1-10]

El enganche de cinturón permite fijar breve mente la herramienta eléctrica a la ropa de tra bajo. El montaje puede realizarse tanto en el la do derecho como en el izquierdo de la herra mienta eléctrica mediante un tornillo [3].

7.2 Encendido y apagado [1-5]

Presionar = encendido, soltar = apagado El número de revoluciones puede contro larse de forma continua mediante la pre sión ejercida en el interruptor de conexión y desconexión. Poner el interruptor de marcha a derecha/ izquierda [1-7] en posición central para blo quear el interruptor de conexión y desconexión. La lámpara LED [1-4] se enciende al pulsar el interruptor de conexión y desconexión [1-5], véase el capítulo 8.4. 8 Ajustes ATENCIÓN Peligro de lesiones ► Ajustes solo con la herramienta eléctrica desenchufada

8.1 Cambio de sentido de giro [1-7]

– Interruptor hacia la izquierda = marcha a la derecha – Interruptor hacia la derecha = marcha a la izquierda

8.2 Cambio de velocidad

Con el interruptor de velocidades [1-6], puede cambiarse de engranaje con la herramienta eléctrica desconectada.

8.3 Ajustar el par de giro [1-9]

Atornillar ► Ajustar el par de giro en la [1-9] rueda de ajuste. ► Asegure el par de giro mediante un atorni llado de prueba en una pieza del mismo material. ► Compruebe siempre los resultados de tra bajo. Español 30Posición 1 = par de giro bajo Posición 13 = par de giro alto Si la temperatura de la herramienta eléc trica es inferior a 0 °C, los valores de corte del par de giro pueden diferir. Ponga la herramienta eléctrica en marcha en va cío (rueda de ajuste en el símbolo de la broca) hasta que se haya calentado. Señal sonora al alcanzar el par de giro ajusta do, la herramienta eléctrica se apaga. La he rramienta eléctrica vuelve a encenderse des pués de soltar y pulsar otra vez el interruptor de conexión y desconexión [1-5]. Taladrar La marca apunta al símbolo de taladrado = par de giro máximo.

8.4 Ajuste de la iluminación [1-9]

Configurar la iluminación con la rueda de ajus

[1-9]. La marca apunta a la posición 1 a 13, o al sím bolo de taladrado . La lámpara LED [1-4] se enciende o apaga automáticamente con la herramienta eléctrica. Tras la desconexión, la lámpara LED permanece encendida brevemen te. La marca apunta a Iluminación perma nente conectada/Par de giro máximo. Pulsar brevemente el interruptor de conexión y desconexión [1-5] para encender la lámpara LED de manera permanente. Tras 10 minutos, la lámpara LED se apaga automáticamente. La marca apunta a Iluminación perma nente desconectada/Par de giro máximo. La lámpara LED está apagada de forma perma nente. 9 Alojamiento de herramienta, accesorios de prolongación ADVERTENCIA Peligro de lesiones ► Antes de llevar a cabo cualquier trabajo en la herramienta eléctrica, retirar de esta la batería. ATENCIÓN Riesgo de lesiones con herramientas calien tes y afiladas ► No utilizar herramientas romas o defec tuosas. ► Usar guantes de protección al manejar la herramienta. Antes del primer uso: Aplicar un poco de grasa multiusos en el husillo de taladrar.

9.1 Mandril CENTROTEC [5]

Cambio rápido de herramientas con vástago CENTROTEC. ADVERTENCIA! Las herramientas CENTROTEC deben fijarse exclusivamente en mandriles CENTROTEC. Utilizar guantes de protección para el cambio.

Para la sujeción de brocas y puntas de destor nillador con un diámetro del vástago máximo de 10 mm. ADVERTENCIA! Fijar la herramienta centrada en el portabrocas.

9.3 Ángulo adicional [7]

Taladrar y atornillar en ángulo recto respecto a la herramienta eléctrica (accesorio parcial).

9.4 Alojamiento para herramienta en el

husillo de taladrar [8] Las puntas de destornillador pueden insertarse directamente en el alojamiento hexagonal del husillo de taladrar. 10 Trabajo con la herramienta eléctrica ADVERTENCIA Peligro de lesiones ► Colocar la herramienta eléctrica en el tor nillo siempre desconectada. ► Fijar la pieza de trabajo de forma que per manezca inmóvil al trabajarla. ► Mantener las manos alejadas de la herra mienta cuando esté girando. Español 31ATENCIÓN Peligro de quemaduras Durante el funcionamiento, la herramienta y su alojamiento pueden calentarse mucho. ► Antes de colgarla del clip de cinturón, dejar que se enfríe.

10.1 Compartimento para puntas [1-11]

ATENCIÓN Peligro de lesiones por virutas de metal en el compartimento para puntas. ► Limpiar periódicamente el compartimento para puntas y eliminar las virutas. Magnético, para alojar puntas y portapuntas. 11 Señales de advertencia En los siguientes estados de funcionamiento, se generan señales de advertencia y la herramienta eléctrica se desconecta: Señal sonora Motivo Medida Emite un pitido. Batería vacía/incompatible. Cargar/vaciar batería. Herramienta eléctrica sobrecargada. Cargar menos la herramienta eléc trica. Al accionar el interruptor de conexión y desconexión: la herramienta eléctrica está sobrecalentada. Poner en funcionamiento la herra mienta eléctrica una vez que se haya enfriado. Emite dos pitidos. Par de giro ajustado alcanzado. - Emite un pitido continuo. Herramienta eléctrica defectuosa. Para la resolución de averías, po nerse en contacto con el fabricante. 12 Mantenimiento y cuidado ADVERTENCIA Peligro de lesiones y electrocución ► Antes de llevar a cabo cualquier trabajo de cuidado o mantenimiento, retire siempre la batería de la herramienta eléctrica. ► Todos los trabajos de mantenimiento y re paración que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado. El servicio de atención al cliente y de reparaciones solo está disponi ble a través del fabricante o de los talleres de reparación. Dirección más cercana en: www.festool.es/ servicio Utilice únicamente piezas de recam bio Festool originales. Referencia en: www.festool.es/servicio EKAT
