Tuotetyyppi	Langaton porakone ja ruuvinväännin
Merkki	Festool
Malli	TXS 12
Moottorin jännite	10,8 V
Kuormittamaton nopeus (1. nopeus)	0 - 470 tr/min
Kuormittamaton nopeus (2. nopeus)	0 - 1600 tr/min
Maks. vääntömomentti (puu)	17 Nm
Maks. vääntömomentti (metalli)	30 Nm
Säädettävä vääntömomentti (1. nopeus)	1,1 - 8 Nm
Säädettävä vääntömomentti (2. nopeus)	0,4 - 2,3 Nm
Istukan kiristysalue	1,0 - 10 mm
Maks. poraushalkaisija (puu)	35 mm
Maks. poraushalkaisija (metalli)	10 mm
Työkalunpidike karan päässä	1/4"
Paino (istukan ja vyöklipin kanssa, ilman akkua)	0,9 kg
Virtalähde	Festool BP 12 -akku (10,8 V)
Äänenpainetaso L_PA	75 dB(A)
Äänitehotaso L_WA	86 dB(A)
Tärinäpäästöarvo a_h	< 2,5 m/s²
Sisäänrakennettu LED-valo	Kyllä, pitkäkestoisella valaistuksella
Vyöklipsi	Asennettavissa oikealle tai vasemmalle
Magneettinen teräpidike	Kyllä
Huolto ja kunnossapito	Puhdista tuuletusaukot, pidä koskettimet puhtaina
Korjattavuus	Vain valtuutetussa Festool-huollossa

Usein kysytyt kysymykset - TXS 12 FESTOOL

Mitä akkua voin käyttää TXS 12:n kanssa?

Käytä vain Festool BP 12 -akkua (10,8 V). Älä koskaan käytä muiden valmistajien virtalähteitä tai latureita.

Kuinka säädän vääntömomentin?

Kierrä valintakiekkoa [1-9] haluttuun asentoon (1 = pieni vääntömomentti, 13 = suuri vääntömomentti). Poraukseen aseta merkki poran symbolin kohdalle maksimivääntömomentin saamiseksi.

Kuinka vaihdan pyörimissuunnan?

Käytä kytkintä [1-7]: vasemmalle = oikealle kiertävä, oikealle = vasemmalle kiertävä. Kuljetuslukitusta varten aseta se keskimmäiseen asentoon.

Kuinka vaihdan nopeuden?

Käytä nopeudenselektoria [1-6] työkalun ollessa sammutettuna. 1. nopeus (0-470 rpm), 2. nopeus (0-1600 rpm).

Mitä tehdä, jos työkalu antaa äänimerkin ja pysähtyy?

Yksi merkki tarkoittaa tyhjää akkua tai ylikuormitusta. Kaksi merkkiä tarkoittaa, että valittu vääntömomentti on saavutettu. Jatkuva merkki tarkoittaa vikaa; ota yhteys Festoolin asiakaspalveluun.

Kuinka kiinnitän vyöklipsin?

Kiinnitä klipsi [1-10] työkalun oikealle tai vasemmalle puolelle ruuvin [3] avulla. Tee aina työkalun ollessa sammutettuna ja akku irrotettuna.

Voinko käyttää 13 mm poranteriä?

Kyllä, voit käyttää Festoolin 13 mm poraustukkoja. Toimitettu istukka hyväksyy enintään 10 mm terät.

Kuinka puhdistan ja huollan työkalua?

Ennen huoltoa irrota akku. Pidä tuuletusaukot puhtaina ja esteettöminä. Puhdista työkalun, laturin ja akun koskettimet. Kaikki korjaukset on teetettävä valtuutetussa Festool-huollossa.

Mitä suojavarusteita minun tulee käyttää?

Käytä kuulosuojaimia, suojalaseja, hengityssuojainta ja suojakäsineitä työkalua vaihdettaessa.

Kuinka käytän pitkäkestoista LED-valoa?

Kierrä valintakiekko [1-9] pitkäkestoisen valaistuksen asentoon (symboli). Paina lyhyesti virtakytkintä sytyttääksesi valo; LED sammuu automaattisesti 10 minuutin kuluttua.

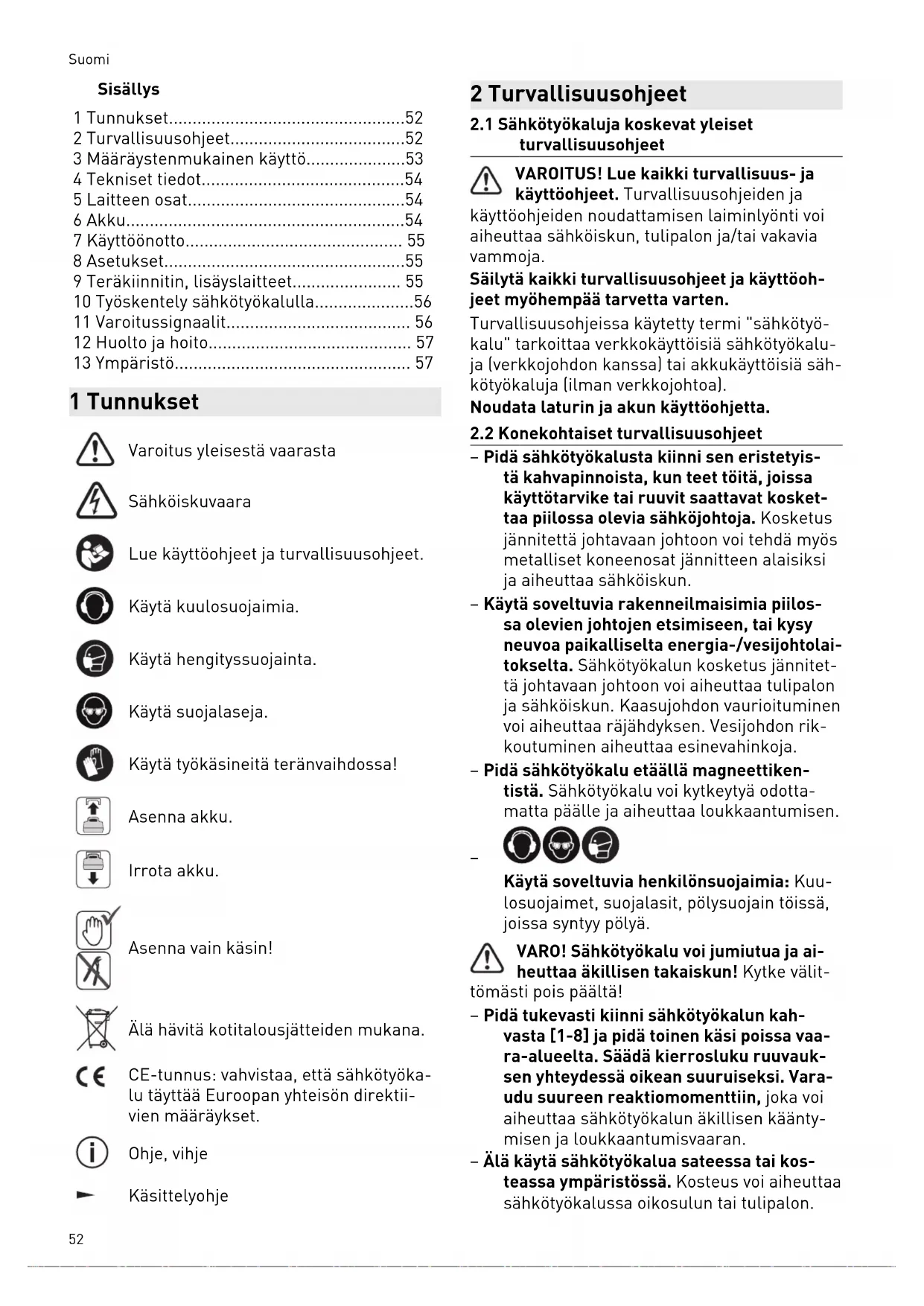

KÄYTTÖOHJE TXS 12 FESTOOL

1 Tunnukset....52
2 Turvallisuusohjeet....52
3 Määräystenmukainen käyttö....53
4 Tekniset tiedot....54
5 Laitteen osat....54
6 Akku....54
7 Käyttöönotto.... 55
8 Asetukset....55
9 Teräkiinnitin, lisäyslaitteet.... 55
10 Työskentely sähkötyökalulla....56
11 Varoitussignaalit.... 56
12 Huolto ja hoito.... 57
13 Ympäristö.... 57

1 Tunnukset

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue käyttöohjeet ja turvallisuusohjeet.

Käytä kuulosuojaimia.

Käytä hengityssuojainta.

Käytä suojalaseja.

Käytä työkäsineitä teränvaihdossa!

Asenna akku.

Irrota akku.

Asenna vain käsin!

Älä hävitä kotitalousjätteiden mukana.

CE-tunnus: vahvistaa, että sähkötyöka-lu täyttää Euroopan yhteisön direktiivien määräykset.

Ohje, vihje

Käsittelyohje

2 Turvallisuusohjeet

2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja

käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) tai akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Noudata laturin ja akun käyttöohjetta.

2.2 Konekohtaiset turvallisuusohjeet

– Pidä sähkötyökalusta kiinni sen eristetyistä kahvapinnoista, kun teet töitä, joissa käyttötarvike tai ruuvit saattavat koskettaa piilossa olevia sähköjohtoja. Kosketus jännitettä johtavaan johtoon voi tehdä myös metalliset koneenosat jännitteen alaisiksi ja aiheuttaa sähköiskun.
- Käytä soveltuvia rakenneilmaisimia piilossa olevien johtojen etsimiseen, tai kysy neuvoa paikalliselta energia-/vesijohtolaitokselta. Sähkötyökalun kosketus jännitettä johtavaan johtoon voi aiheuttaa tulipalon ja sähköiskun. Kaasujohdon vaurioituminen voi aiheuttaa räjähdyksen. Vesijohdon rikkoutuminen aiheuttaa esinevahinkoja.
– Pidä sähkötyökalu etäällä magneettiken- tistä. Sähkötyökalu voi kytkeytyä odotta- matta päälle ja aiheuttaa loukkaantumisen.
Käytä soveltuvia henkilönsuojaimia: Kuulosuojaimet, suojalasit, pölysuojain töissä, joissa syntyy pölyä.
VARO! Sähkötyökalu voi jumiutua ja aiheuttaa äkillisen takaiskun! Kytke välit-
tömästi pois päältä!
– Pidä tukevasti kiinni sähkötyökalun kah- vasta [1-8] ja pidä toinen käsi poissa vaara-alueelta. Säädä kierrosluku ruuvauksen yhteydessä oikean suuruiseksi. Vara-udu suureen reaktiomomenttiin, joka voi aiheuttaa sähkötyökalun äkillisen käänty- misen ja loukkaantumisvaaran.
- Älä käytä sähkötyökalua sateessa tai kosteassa ympäristössä. Kosteus voi aiheuttaa sähkötyökalussa oikosulun tai tulipalon.

• Odota, kunnes sähkötyökalu on pysähtynyt kokonaan, ennen kuin laitat koneen syrjään. Muuten käyttötarvike voi pureutua alustan pintaan ja aiheuttaa sähkötyökalun hallinnan menettämisen.
  – Vältä tahatonta päällekytkeytymistä. On-nettomuusvaara, jos kannat sähkötyökalua sormi käynnistyskytkimellä. Kun et käytä sähkötyökalua, aseta kuljetuslukituksen kytkin [1-7] keskiasentoon.
• Älä muuta tai lukitse käyttösäätimiä, esim. käynnistyskytkintä.
• Käytä akkukäyttöistä sähkötyökalua vain asiaankuuluvien akkujen kanssa, ei verk- kolaitteiden kanssa. Älä käytä muiden val- mistajien latureita akkujen lataukseen.

Jos käytät muita kuin valmistajan suositte- lemia lisätarvikkeita, tämä voi johtaa säh- köiskuun ja/tai vakaviin tapaturmiin.

- Varõitus haitallisen valosäteilyn vaarasta. Älä katso pitkääikaisesti valonsäteeseen. Älä kohdista valonsädettä ihmis- iin tai eläimiin. Optinen säteily voi vahingoittaa silmiä - [4].

- Käytä pölynpoistoa töissä, joissa syntyy pölyä.

- Älä käytä sellaisia käyttötarvikkeita tai lisävarusteita, joita valmistaja ei ole tarkoittanut tai suositellut tälle sähkötyökalulle. Yksistään se, että voit kiinnittää lisävarusteen tai käyttötarvikkeen sähkötyökaluun, ei takaa turvallista käyttöä. Loukkaantumisvaara sekä sähkötyökalun kuluminen voivat kasvaa ja työtulosten laatu saattaa heikentyä.

- Tarvikkeen tyypistä ja käyttötavasta riippuen työkalusta saattaa irrota siruja, käyttötarvike tai käyttötarvikkeen paloja. Työkalun käytössä voi syntyä runsaasti pölyä ja odottamattomia liikkeitä. Käytä soveltuvia henkilönsuojaimia. Varaudu suureen reaktiomomenttiin, joka voi aiheuttaa sähkötyökalun äkillisen kääntymisen ja loukkaantumisvaaran.

2.3 Pitkien poranterien käyttöä koskevat turvallisuusohjeet

- Älä missään tapauksessa työskentele po- ranterän suurimman sallitun kierrosluvun ylittävällä kierrosluvulla. Muuten syntyy tapaturmavaara, koska suuren kierrosno- peuden yhteydessä poranterä saattaa hie- man taipua, jos se saa pyöriä vapaasti il- man kosketusta työkappaleeseen.

• Aloita poraus aina matalalla kierrosluvulla ja poranterän ollessa työkappaletta vasten. Muuten syntyy tapaturmavaara, koska suuren kierrosnopeuden yhteydessä poranterä saattaa hieman taipua, jos se saa pyöriä vapaasti ilman kosketusta työkappa-leeseen.
• Paina poranterää kevyesti ja vain kohtisuoraan työkappaletta vasten. Loukkaantumisvaara, koska poranterä voi taipua ja katketa tai aiheuttaa työkalun hallinnan menettämisen.

2.4 Päästöarvot

EN 62841 mukaan määritetyt arvot ovat tyypillisesti:

Äänenpainetaso L _PA = 75 dB(A)

Äänentehotaso L _WA = 86 dB(A)

Epävarmuus K = 5 dB

HUOMIO

Työskenneltäessä syntyy melua Kuulovaurioiden vaara

▶ Käytä kuulosuojaimia.

Tärinäarvo a_h (kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet- tynä EN 62841:

$$ a _ {h} < 2, 5 m / s ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Ilmoitetut päästöarvot (tärinä, melu)

• ovat koneiden keskinäiseen vertailuun,
• soveltuvat myös käytön yhteydessä syntyvän tärinä- ja melukuormituksen alustavaan arviointiin,
• edustavat sähkötyökalun pääasiallisia käyttösovelluksia.

HUOMIO

Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta.

• Arvioi todellinen rasitus koko käyttöjakson aikana.
• Todellisesta kuormituksesta riippuen täytyy määrittää asiaankuuluvat varotoimenpiteet käyttöturvallisuuden takaamiseksi.

3 Määräystenmukainen käyttö

Akkukäyttöinen porakone/ruuvinväännin sovel-tuu

• poraamiseen metalliin, puuhun, muoviin yms. materiaaleihin,
• ruuvien kiinnittämiseen ja kiristämiseen.
• työskentelyyn Festool-akun BP 12 kanssa.

Käyttäjä on vastuussa epääasianmukai- sesta käytöstä aiheutuvista vaurioista ja

tapaturmista; näihin kuuluvat myös teollisen jatkokäytön aiheuttamat vauriot ja kuluminen.

4 Tekniset tiedot

Akkuruuvinväännin CXS 12, TXS 12
Moottorin jännite 10,8 V		---
Tyhjäkäyntikierrosluku* 1. vaihde		0 - 470 min ^-1
	2. vaihde	0 - 1600 min ^-1
Maks. vääntömomentti Pehmeä ruuvausalusta(puu)		17 Nm
	Kova ruuvausalusta (metal-li)	30 Nm
Vääntömomentti säädettävissä** 1. vaihde 1,1 - 8 Nm
	2. vaihde 0,4 - 2,3 Nm
Poraistukan kiinnitysalue 1,0 - 10 mm***
Poraushalkaisija maks. Puu 35 mm
	Metalli 10 mm
Ruuvaus kuusipuuhun maks. ∅ 6 mm
Teräkiinnitin porankarassa 1/4"
Paino poraistukan ja vyöpidikkeen kanssa, ilman akkua. 0,9 kg

* Kierroslukutiedot täyteen ladatulla akulla.
** Alemmissa vääntömomenttiportaissa maksimikierrosluku on pienempi (arvot mitattu myötä-päivään).
*** Ilmoitettu arvo perustuu toimituslaajuuteen kuuluvan poraistukan kiinnitysalueeseen. Työkalussa voi käyttää myös Festool 13 mm -poraistukkaa.

5 Laitteen osat

[1-1]	Akun vapautuspainikkeet
[1-2]	Kapasiteettinäytön painike akussa
[1-3]	Kapasiteettinäyttö
[1-4]	LED-valo
[1-5]	Käynnistyskytkin
[1-6]	Vaihdekytkin
[1-7]	Suunnanvaihtokytkin ja käynnistys-salpa/kuljetuslukitus
[1-8]	Kahva
[1-9]	Säätöpyörä toiminnoille vääntömo-mentti/poraus/valo pysyvästi päälle ja pysyvästi pois päältä

[1-10] Vyöpidike
[1-11] Ruuvikärkien säilytyspaikka
[1-12] Eristetyt kahvapinnat (harmaan värinen alue)

Kuvassa esitetyt tai tekstissä kuvaillut lisävarusteet eivät osittain sisälly toimitukseen.

Mainitut kuvat ovat käyttöoppaan alussa.

6 Akku

Tarkasta akkuliitännän puhtaus ennen akun asennusta. Likainen akkuliitäntä voi estää kunnollisen kosketuksen ja vioittaa koskettimia.

Viallinen kosketin voi johtaa laitteen ylikuumenemiseen ja vaurioitumiseen.

[2A]

Irrota akku.

[2B]

Asenna akku - niin että se lu- kittuu paikalleen.

i Laturia ja kapasiteettinäytöllä varustettua akkua koskevia lisätietoja saat laturin ja akun käyttöohjeista.

7 Käyttöönotto

HUOMIO

Loukkaantumisvaara

▶ Tee asennus vain silloin, kun sähkötyökalu on kytketty pois päältä!

7.1 Vyöpidike [1-10]

Vyöpidikkeellä voit kiinnittää sähkötyökalun lyhytaikaisesti työvaatteeseen. Sen voi asentaa ruuvilla sähkötyökalun oikealle tai vasemmalla puolelle [3].

7.2 Päälle-/poiskytkentä [1-5]

Paina = PÄÄLLE, päästä irti = POIS

① Kierroslukua voi ohjata portaattomasti sen mukaan, kuinka voimakkaasti käynnistyskytkintä painetaan.

Aseta suunnanvaihtokytkin [1-7] keskiasentoon käynnistyskytkimen lukitsemiseksi.

LED-valo [1-4] palaa, kun painat käynnistyskyt-kintä [1-5], katso luku 8.4.

8 Asetukset

HUOMIO

Loukkaantumisvaara

- Tee säätöjä vain silloin, kun sähkötyökalu on kytketty pois päältä!

8.1 Pyörintäsuunnan muuttaminen [1-7]

• Kytkin vasemmalle = pyörintä myötäpäivään
• Kytkin oikealle = pyörintä vastapäivään

8.2 Vaihteen vaihtaminen

Vaihdekytkimellä [1-6] voi vaihtaa vaihdetta, kun sähkötyökalu on sammutettuna.

8.3 Vääntömomentin säätö [1-9]

Ruuvaus

▶ Säädä vääntömomentti säätörenkaan [1-9] avulla.
▶ Tarkista vääntömomentti ruuvaamalla sa-masta materiaalista valmistettuun koekap-paleeseen.

▶ Tarkista aina työn tulos.

i Asento 1 = pieni vääntömomentti Asento 13 = suuri vääntömomentti
① Jos sähkötyökalun lämpötila on alle 0 °C, vääntömomenttiin kirstämisen katkaisuarvot saattavat vaihdella. Anna sähkötyökalun käydä tyhjäkäynnillä (säätöpyörä porasymbolin 📂dalla), kunnes se on lämmennyt.

Äänimerkki säädetyn vääntömomentin kohdalla, sähkötyökalu sammuu. Sähkötyökalu käynnistyy uudelleen vasta sen jälkeen kun vapautat käynnistyskytkimen [1-5] ja painat sitä uudelleen.

Poraus

Merkintä osoittaa porasymbolia 🐘aks. vääntömomentti.

8.4 Valon säätäminen [1-9]

Konfiguroi valo säätöpyörän [1-9] avulla.

Merkki osoittaa asentoa 1 - 13 tai poraussymbolia ▲□D-valo [1-4] syttyy ja sammuu automaattisesti sähkötyökalun kanssa. Moottorin sammutuksen jälkeen LED-valo palaa hetken aikaa edelleen.

Merkki näyttää kohtaa valo pysyvästi päälle / suurin vääntömomentti. Paina ly-

hyesti käynnistyskytkintä [1-5], jotta LED-valo syttyy pysyvästi päälle. 10 minuutin kuluttua LED-valo sammuu automaattisesti.

Merkki näyttää kohtaa valo pysyvästi pois päältä / suurin vääntömomentti. LED-valo

on pysyvästi pois päältä.

9 Teräkiinnitin, lisäyslaitteet

VAROITUS

Loukkaantumisvaara

- Irrota akku sähkötyökalusta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

HUOMIO

Kuuman ja terävän käyttötarvikkeen aiheuttama loukkaantumisvaara

• Älä käytä tylsiä tai viallisia käyttötarvikkei-ta.
• Käytä työkäsineitä, kun käsittelet käyttö-tarviketta.

i Ennen ensikäyttöä: Sivele porakaraan hie-man monikäyttörasvaa.

9.1 CENTROTEC-istukka [5]

CENTROTEC-varrella varustettujen käyttötar-vikkeiden nopea vaihto.

VAROITUS! Kiinnitä CENTROTEC-käyttötarvikkeita vain CENTROTEC-istukkaan.

Käytä vaihdossa työkäsineitä!

9.2 Poraistukka [6]

Poranterien ja ruuvauskärkien kiinnittämiseen, joiden varren halkaisija enintään 10 mm.

VAROITUS! Kiinnitä käyttötarvike keskiöidysti poraistukkaan.

9.3 Kulmaosa [7]

Poraaminen ja ruuvaaminen suorassa kulmas- sa sähkötyökaluun nähden (osittain lisätarvike).

9.4 Teräkiinnitin porankarassa [8]

Ruuvauskärjet voidaan laittaa suoraan porankaran kuusiokolokiinnittimeen.

10 Työskentely sähkötyökalulla

VAROITUS

Loukkaantumisvaara

▶ Aseta sähkötyökalu ruuvin päälle vain moottori sammutettuna!
- Kiinnitä työkappale aina niin, ettei se pääse liikkumaan työstön aikana.
- Pidä kädet loitolla pyörivästä käyttötarvikkeesta.

HUOMIO

Palovammavaara

Teräkiinnitin ja käyttötarvike voivat kuumentua erittäin voimakkaasti käytön aikana!

▶ Anna jäähtyä ennen ripustamista vyöpidikkeen varaan.

10.1 Ruuvikärkien säilytyspaikka [1-11]

HUOMIO

Loukkaantumisvaara ruuvikärkien säilytys-paikkaan kerääntyneiden metallilastujen johdosta.

- Puhdista ruuvikärkien säilytyspaikka säännöllisesti ja poista lastut.

Magneettinen, ruuvikärkien tai kärjenpitimien säilytykseen.

11 Varoitussignaalit

Varoitussignaalit annetaan seuraavissa käyttötiloissa ja sähkötyökalu sammuu:

Äänimerkki Aiheuttaja Toimenpide

Piippaa kerran. Akku tyhjä/epäsopiva. Lataa/vaihda akku.

Sähkötyökalun ylikuormitus. Kuormita sähkötyökalua vähemmän.

Painettessa käynnistyskytkintä: Sähkötyökalu on ylikuumentunut.

Odota, että sähkötyökalu jäähtyy, ennen kuin otat sen uudelleen käyttöön.

Äänimerkki Aiheuttaja Toimenpide

Piippaa kahdesti. Asetettu vääntömomentti saavutettu. -

Piippaa jatkuvasti. Sähkötyökalu on rikki. Ota yhteys valmistajaan vian korjaami- seksi.

12 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

• Irrota aina ennen kaikkia huolto- ja kunnossapitotöitä akku sähkötyökalusta.
• Kaikki moottorin rungon avaamista edellyttävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi.

Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis- teen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisiä Festool-va-raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto

Ilmankierron varmistamiseksi moottorin kotelon jäähdytysilmarakojen täytyy olla aina vapaita ja puhtaita.

Pidä sähkötyökalun, latauslaitteen ja akun lii-täntäkoskettimet puhtaina.

13 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita käytöstä poistetut laitteet, tarvikkeet ja pak-

kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyksiä.

Ennen hävittämistä laitteesta tulee poistaa mahdolliset tyhjät paristot ja akut, joita ei ole asennettu kiinteästi laitteen sisään, sekä lamput, jotka voi irrottaa laitteesta niitä rikkomatta. Tällä tavalla vanhat paristot ja akut voidaan kierrättää asianmukaisesti.

Käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästävään kierrätykseen.

Kohdassa www.festool.fi/recycling on tietoja asianmukaisen hävittämisen takaavista keräyspisteistä.

Teave REACH kohta: www.festool.fi/reach

Indholdsfortegnelse
