BRUGSANVISNING TXS 12 FESTOOL

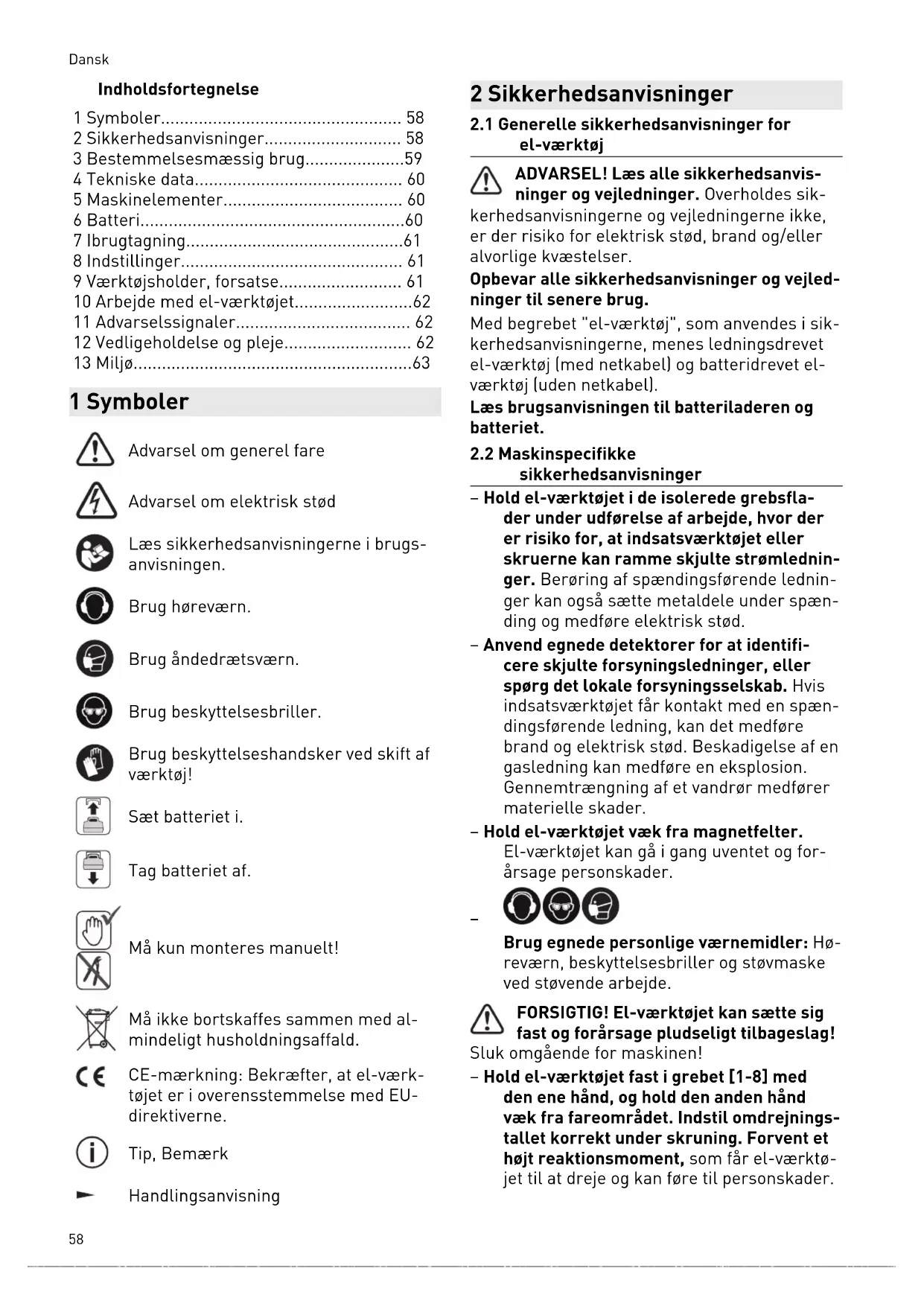

2.1 Generelle sikkerhedsanvisninger for

el-værktøj ADVARSEL! Læs alle sikkerhedsanvis ninger og vejledninger. Overholdes sik kerhedsanvisningerne og vejledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsanvisninger og vejled ninger til senere brug. Med begrebet "el-værktøj", som anvendes i sik kerhedsanvisningerne, menes ledningsdrevet el-værktøj (med netkabel) og batteridrevet el- værktøj (uden netkabel). Læs brugsanvisningen til batteriladeren og batteriet.

2.2 Maskinspecifikke

sikkerhedsanvisninger – Hold el-værktøjet i de isolerede grebsfla der under udførelse af arbejde, hvor der er risiko for, at indsatsværktøjet eller skruerne kan ramme skjulte strømlednin ger. Berøring af spændingsførende lednin ger kan også sætte metaldele under spæn ding og medføre elektrisk stød. – Anvend egnede detektorer for at identifi cere skjulte forsyningsledninger, eller spørg det lokale forsyningsselskab. Hvis indsatsværktøjet får kontakt med en spæn dingsførende ledning, kan det medføre brand og elektrisk stød. Beskadigelse af en gasledning kan medføre en eksplosion. Gennemtrængning af et vandrør medfører materielle skader. – Hold el-værktøjet væk fra magnetfelter. El-værktøjet kan gå i gang uventet og for årsage personskader.

Brug egnede personlige værnemidler: Hø reværn, beskyttelsesbriller og støvmaske ved støvende arbejde. FORSIGTIG! El-værktøjet kan sætte sig fast og forårsage pludseligt tilbageslag! Sluk omgående for maskinen! – Hold el-værktøjet fast i grebet [1-8] med den ene hånd, og hold den anden hånd væk fra fareområdet. Indstil omdrejnings tallet korrekt under skruning. Forvent et højt reaktionsmoment, som får el-værktø jet til at dreje og kan føre til personskader. Dansk 58– Brug ikke el-værktøjet i regnvejr eller i fugtige omgivelser. Fugt i el-værktøjet kan føre til kortslutning og brand. – Vent med at lægge el-værktøjet til side, til det er standset. Værktøjet kan sætte sig fast, og man kan miste kontrollen over el- værktøjet. – Undgå utilsigtet tilkobling. Det kan medfø re ulykker, hvis el-værktøjet bæres med fingeren på tænd/sluk-knappen. Når du ik ke benytter el-værktøjet, skal kontakten til transportlås [1-7] stilles i midterstilling. – Betjeningselementer, som f.eks. tænd/ sluk-knappen, må ikke manipuleres eller blokeres. – Akku el-værktøjet må kun benyttes med de passende batterier og ikke med en strømforsyning. Brug ikke batteriladere fra andre leverandører til at oplade batte rierne. Brug af tilbehør, der ikke er god kendt af producenten, kan medføre elek trisk stød og/eller alvorlige ulykker. – Advarsel om skadelig lysstråling. Se ikke ind i lysstrålen i længere tid. Ret ikke lysstrålen mod andre personer eller dyr. Den optiske stråling kan skade øjnene - [4]. – Brug støvudsugning ved støvende arbejde. – Brug ikke indsatsværktøj eller tilbehør, der ikke fra producentens side er tiltænkt og anbefalet specielt til dette el-værktøj. At du kan fastgøre tilbehøret eller indsats værktøjet til el-værktøjet, betyder ikke, at anvendelsen er sikker. Risikoen for per sonskader og slitagen på el-værktøjet kan øges, og kvaliteten af arbejdsresultaterne kan blive dårligere. – Afhængigt af tilbehørets type og brugen af det kan partikler, indsatsværktøj og dele af indsatsværktøjet frigøres. Det kan med føre øget støvbelastning og uventede be vægelser. Brug egnede personlige værne midler. Forvent et højt reaktionsmoment, som får el-værktøjet til at dreje og kan føre til personskader.

2.3 Sikkerhedsanvisninger for brug af

lange bor – Arbejd under ingen omstændigheder med et højere omdrejningstal end borets mak simalt tilladte omdrejningstal. Ved højere omdrejningstal kan boret let blive bøjet og forårsage personskader, hvis det kan rote re frit uden kontakt med emnet. – Begynd altid borearbejdet med et lavt om drejningstal, og mens boret har kontakt med emnet. Ved højere omdrejningstal kan boret let blive bøjet og forårsage person skader, hvis det kan rotere frit uden kon takt med emnet. – Udøv ikke et for hårdt tryk på boret og kun i borets længderetning. Bor kan blive bøjet og brække eller medføre tab af kontrol og derved resultere i personskader.

2.4 Emissionsværdier

Værdierne, som er fundet i henhold til EN 62841 er typisk: Lydtrykniveau L

= 86 dB(A) Usikkerhed K = 5 dB FORSIGTIG Støj, der opstår ved arbejdet Beskadigelse af hørelsen ► Brug høreværn. Vibrationsemissionsværdi a

De angivne emissionsværdier (vibration, støj) – bruges til sammenligning af maskiner, – men kan også bruges til en foreløbig be dømmelse af vibrations- og støjbelastnin gen ved brug – og repræsenterer de vigtigste anvendel sesformål for el-værktøjet. FORSIGTIG Emissionsværdierne kan afvige fra de angiv ne værdier. Dette afhænger af, hvordan værktøjet anvendes, og hvilken type emne der bearbejdes. ► Vurder den faktiske belastning igennem hele driftscyklussen. ► Alt efter den faktiske belastning skal der træffes egnede sikkerhedsforanstaltninger for at beskytte brugeren. 3 Bestemmelsesmæssig brug Akku bore-skruemaskine velegnet – til boring i metal, træ, kunststoffer og lig nende materialer, – til iskruning og fastskruning af skruer. Dansk 59– til brug med Festool-batteriet BP 12. Brugeren hæfter for skader og uheld som følge af ukorrekt brug, herunder hø rer også skader og slid som følge af kontinuer lig industriel brug. 4 Tekniske data Akku bore-/skruemaskine CXS 12, TXS 12 Motorspænding 10,8 V Omdrejningstal i tomgang* 1. gear 0 - 470 o/min

Borepatronens spændvidde 1,0 - 10 mm*** Bordiameter maks. Træ 35 mm Metal 10 mm Skruning i gran op til ∅ 6 mm Værktøjsholder i borespindel 1/4 ’’ Vægt med borepatron og bælteclips, uden batteri. 0,9 kg

• Omdrejningstal baseret på fuldt opladet batteri. ** I de nederste drejningsmomenttrin er det maksimale omdrejningstal reduceret (værdier for højreløb). *** Angivelsen refererer til spændvidden for borepatronen i leveringsomfanget. Der kan også an vendes Festool 13 mm borepatroner. 5 Maskinelementer [1-1] Knapper til frigørelse af batteriet [1-2] Knap til kapacitetsindikatoren på bat teriet [1-3] Kapacitetsindikator [1-4] LED-lampe [1-5] Tænd/sluk-knap [1-6] Gearkontakt [1-7] Kontakt til højre-/venstreløb og start spærre/transportlås [1-8] Greb [1-9] Indstillingshjul for drejningsmoment/ boring/belysning varighed Til og va righed Fra [1-10] Bælteclips [1-11] Bitdepot [1-12] Isolerede grebsflader (gråt område) Det viste eller beskrevne tilbehør er til dels ik ke en del af leveringen. De angivne illustrationer findes i tillægget til brugsanvisningen. 6 Batteri Kontrollér, at batteriinterfacet er rent, inden batteriet sættes i. En tilsmudsning af batteriin terfacet kan hindre korrekt kontakt og føre til skader på kontakterne. En påvirket kontakt kan resultere i overophed ning og beskadigelse af maskinen. [2A] Tag batteriet af. [2B]

lick Sæt batteriet i, til det går i ind greb. Dansk 60Yderligere information om batterilader og batteri med kapacitetsindikator findes i brugsanvisningerne til batteriladeren og batteriet. 7 Ibrugtagning FORSIGTIG Risiko for personskader ► Montering kan kun foretages, når el-værk tøjet er slukket!

7.1 Bælteclips [1-10]

Bælteclipsen gør det muligt at fastgøre el- værktøjet kortvarigt i arbejdstøjet. Den kan monteres til højre eller venstre på el-værktøjet ved hjælp af en skrue [3].

7.2 Start/stop [1-5]

Tryk = TÆND, slip = SLUK Omdrejningstallet kan indstilles trinløst ved hjælp af trykket på tænd/sluk-knap pen. Sæt kontakten til højre-/venstreløb [1-7] i mid terstilling for at fastlåse start-stop-knappen. LED-lampen [1-4] lyser, når der trykkes på tænd/sluk-knappen [1-5], se kapitel 8.4. 8 Indstillinger FORSIGTIG Risiko for personskader ► Indstillinger kan kun foretages, når el- værktøjet er slukket!

8.1 Ændring af rotationsretning [1-7]

– Kontakt til venstre = højreløb – Kontakt til højre = venstreløb

Med gearkontakten [1-6] kan der skiftes gear, mens el-værktøjet er afbrudt.

8.3 Indstilling af drejningsmoment [1-9]

Skruning ► Indstil drejningsmomentet på indstillings hjulet [1-9]. ► Kontrollér drejningsmomentet ved at lave en prøveskruning i et stykke af samme ma teriale. ► Kontrollér altid arbejdsresultatet. Position 1 = lavt drejningsmoment Position 13 = højt drejningsmoment Hvis el-værktøjets temperatur er mindre end 0 °C, kan drejningsmoment-frako blingsværdierne afvige. Lad el-værktøjet køre i tomgang (indstillingshjul på bor symbol ), indtil det er varmet op. Signaltone ved opnåelse af det indstillede drej ningsmoment; el-værktøjet afbrydes. El-værk tøjet kører først igen, når tænd/sluk-knap pen [1-5] slippes og trykkes ind igen. Boring Markeringen peger på borsymbolet = maksimalt drejningsmoment.

8.4 Indstilling af belysning [1-9]

Konfigurer belysningen på indstillingshju let [1-9]. Markeringen vender mod stilling 1 til 13 eller borsymbol . LED-lampen [1-4] tændes og slukkes automatisk sammen med el-værktøjet. Efter slukning lyser LED-lampen fortsat i kort tid. Markeringen vender mod belysning va righed Til / Maksimalt drejningsmoment. Tryk kort på tænd/sluk-knappen [1-5] for at tænde LED-lampen permanent. Efter 10 minut ter slukkes LED-lampen automatisk. Markeringen vender mod belysning va righed Fra / Maksimalt drejningsmoment. LED-lampen er permanent slukket. 9 Værktøjsholder, forsatse ADVARSEL Risiko for personskader ► Tag batteriet af før alt arbejde på el-værk tøjet. FORSIGTIG Risiko for personskader på grund af varmt og skarpt indsatsværktøj ► Brug ikke sløve eller defekte indsatsværk tøjer. ► Brug beskyttelseshandsker ved håndtering med indsatsværktøj. Før første ibrugtagning: Smør lidt univer salfedt på borespindelen.

9.1 CENTROTEC værktøjsholder [5]

Hurtigt skift af indsatsværktøjer med CENTRO TEC-skaft. ADVARSEL! Spænd kun CENTROTEC-indsats værktøjer op i CENTROTREC-værktøjspatroner. Dansk 61Bær beskyttelseshandsker ved udskift ning!

Til opspænding af bor og bits med en maks. skaftdiameter på 10 mm. ADVARSEL! Spænd indsatsværktøj op midt i bo repatronen.

9.3 Vinkelforsats [7]

Boring og skruning i en ret vinkel i forhold til el-værktøjet (delvist tilbehør).

9.4 Værktøjsholder i borespindel [8]

Bits kan sættes direkte i borespindelens ind vendige sekskantholder. 10 Arbejde med el-værktøjet ADVARSEL Risiko for personskader ► El-værktøjet skal være slukket, når det sættes på skruen! ► Fastgør emnet, så det ikke kan bevæge sig under bearbejdningen. ► Hold hænderne væk fra det drejende værk tøj.

FORSIGTIG Fare for forbrændinger Værktøjsholder og indsatsværktøj kan blive meget varme under drift! ► Lad værktøjet afkøle, før det fastgøres i bælteclipsen.

10.1 Bitsdepot [1-11]

FORSIGTIG Risiko for personskader på grund af metal spåner i bitsdepotet. ► Rengør og fjern regelmæssigt spåner fra bitsdepotet. Magnetisk, til opbevaring af bits eller bitsholde re. 11 Advarselssignaler Advarselssignaler forekommer ved følgende driftstilstande, og el-værktøjet afbrydes: Signaltone Årsag Foranstaltning Bipper én gang. Batteri tomt/inkompatibelt. Oplad/udskift batteriet. El-værktøjet overbelastet. Belast el-værktøjet mindre. Ved tryk på tænd/sluk-knappen: El-værk tøjet er overophedet. Tag el-værktøjet i brug igen efter afkø ling. Bipper to gange. Indstillet drejningsmoment opnået. - Bipper kontinuerligt. El-værktøj defekt. Kontakt producenten med henblik på fejlafhjælpning. 12 Vedligeholdelse og pleje ADVARSEL Risiko for kvæstelser, elektrisk stød ► Tag altid batteriet ud af el-værktøjet før vedligeholdelses- og servicearbejde. ► Vedligeholdelses- og reparationsarbejde, der kræver, at motorhuset åbnes, må kun foretages af et autoriseret serviceværk sted. Kundeservice og reparation må kun udføres af producenten eller ser viceværksteder. Nærmeste adresse findes på: www.festool.dk/service Brug kun originale Festool-reserve dele! Artikelnr. findes på: www.festool.dk/service EKAT
