Mission Mega 6000 KR136E - Robotgressklipper KRESS - Gratis bruksanvisning og manual

Produkttype	Robotgressklipper
Merke	Kress
Modell	Mission Mega 6000 KR136E
Nominell spenning	20 V maks (18 V nominell)
Batteritype	Litium-ion (Li-ion)
Anbefalt klippekapasitet	6000 m²
Maksimal klippekapasitet	6500 m²
Klippediameter	35 cm
Klippehøyde	30 til 60 mm
Trinnhøyde	5 mm
Vekt	19,5 kg
Lydeffektnivå (LwA)	57,5 dB(A)
Maksimal stigning	45 %
Ladetid	77 minutter
Trådløs teknologi	Wi-Fi og Bluetooth
Lokaliseringssystem	GeoTrace (GPS + GSM)
Sensorer	Regnsensor, ultralydsensor
Beskyttelsesklasse	III
Strømforsyning	Nettadapter 100-240 V~50/60 Hz, 230 W
Inkluderte tilbehør	Ladestasjon, periferikabel, reserveblader, unbrakonøkkel, batteri KA3010, lader KA3717/KA3817

Ofte stilte spørsmål - Mission Mega 6000 KR136E KRESS

Hvordan installere periferikabelen?

Følg bruksanvisningen: rull ut kabelen rundt klippeområdet, med avrundede hjørner (ikke rette vinkler). Fest den til bakken med medfølgende spiker. Plugg endene inn i ladestasjonen. Kontroller at kabelen ikke er kuttet og at tilkoblingene er tette.

Hva er minimum klippehøyde?

Klippehøyden kan justeres fra 30 mm (minimum) til 60 mm (maksimum). Bruk justeringsskruene under roboten for å justere høyden.

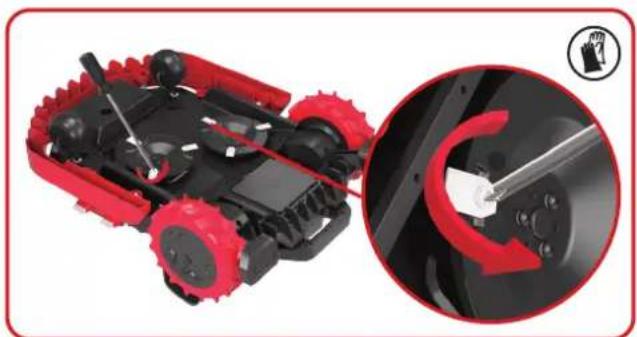

Hvordan bytte kniver?

Slå av roboten og bruk hansker. Snu den opp ned, fjern batteridekselet og batteriet. Skru ut skruene på knivene med en skrutrekker, bytt alle knivene samtidig med nye skruer. Skru godt fast og kontroller at knivene roterer fritt.

Hva gjør jeg hvis roboten ikke lader?

Kontroller at ladestasjonen er tilkoblet og at den grønne indikatoren lyser. Rengjør kontaktpinnene på stasjonen og ladebåndene på roboten med en tørr klut. Forsikre deg om at periferikabelen er riktig tilkoblet. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan rengjøre roboten?

Slå av roboten og bruk hansker. Bruk en hageslange med lavt trykk (ikke høytrykksvasker). Rengjør kroppen med en fuktig klut og en myk børste. Snu roboten for å rengjøre klippeskiven og hjulene. Tørk grundig før du starter den igjen.

Hvordan programmere klipping via appen?

Last ned Mission™-appen. Koble roboten til Wi-Fi-nettverket via appen. Du kan angi tidsplaner, klippeområder, justere høyden og aktivere GeoTrace. Følg instruksjonene på skjermen for oppsett.

Hva betyr den røde indikatoren på ladestasjonen?

En fast rød lampe indikerer at roboten lader. En blinkende rød lampe kan indikere en feil, for eksempel en defekt tilkobling av periferikabelen eller et batteriproblem. Se feilsøkingsguiden i håndboken.

Kan jeg bruke roboten i regnet?

Roboten er utstyrt med en regn-sensor som hindrer den i å klippe i regnet for å beskytte gresset og enheten. Den returnerer automatisk til ladestasjonen ved regn.

Hvordan oppbevare roboten om vinteren?

Før vinteren, rengjør roboten grundig, lad batteriet helt opp, slå den av og oppbevar den på et tørt sted frostfritt (ideell temperatur 20°C ± 5°C). Ikke oppbevar den opp ned. Periferikabelen kan bli liggende ute, men beskytt endene.

Hvordan aktivere GeoTrace?

GeoTrace krever et aktivert SIM-kort (inkludert i abonnementet). Åpne Mission™-appen og følg aktiveringsprosedyren. Kontroller at roboten er på og at nettdekningen er god. GeoTrace lar deg lokalisere roboten i sanntid og definere et virtuelt gjerde.

BRUKSANVISNING Mission Mega 6000 KR136E KRESS

Generelle sikkerhedsadvarsler

ADVARSEL: Læs alle sikkerhedsadvarsler og alle

Vedligeholdelse og opbevaring

Erklæring om overensstemmelse

Vi.

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

- Procedure for vurdering af overenstemmelse i henhold til

- Målt Lydeffektniveau

Det berørte bemyndigede organ

Navn: TIMCO ENGINEERING, Inc (Afprøvningsorgan CE1177)

Brukere finner elektroniske instruksjoner på https://www.kress.com/en/.

Produktsikkerhet

Generelle og spesifikke sikkerhetsadvarsler

ADVARSEL Les gjennom alle advarslene og alle anvisningene. Hvis

advarslene og anvisningene ikke følges, kan det forårsake elektriske støt, brann og/eller alvorlige skader.

Les nøye gjennom anvisningene for trygg bruk av maskinen.

Ta vare på alle advarsler og anvisninger slik at du kan lese dem senere.

• Dette produktet er ikke ment for bruk av personer (også barn) med begrensede fysiske, sensoriske eller mentale funksjonsevner, eller som mangler erfaring eller kunnskaper, hvis de ikke blir passet på eller har fått opplæring i bruk av produktet av en person som er ansvarlig for deres sikkerhet.
• Barn bør holdes under oppsyn for å være sikker på at de ikke leker med produktet.
• Batteriet i denne enheten kan bare byttes ut av dyktig personell.

ADVARSEL: For å lade batteriet, bruk bare den flyttbare strømforsyningsenheten som følger med enheten.

VIKTIG!

LES N∅YE F∅R BRUK

TA VARE PÅ TIL SENERE BRUK

Rutiner for trygg bruk Opplæring

a) Les nøye gjennom anvisningene. Vær sikker på at du forstår anvisningene, og er fortrolig med knappene og hvordan produktet skal brukes på riktig måte.
b) Ikke la personer som ikke kjenner anvisningene, eller barn, bruke produktet. Lokale bestemmelser kan angi aldersgrense for bruk.
c) Brukeren er ansvarlig for ulykker eller fare andre personer utsettes for, på sin eiendom.

Forberedelser

a) Kontroller at installeringen av grensetråden er gjort iht. anvisningene.
b) Foreta jevnlige inspeksjoner av området der produktet skal brukes, og fjern alle

steiner, pinner, ledninger, bein og andre fremmedlegemer.

c) Se etter skader eller slitasje på bladene, bladskruene og kuttemonteringen med jevne mellomrom. Bytt ut hele settene av slitte eller skadde blader og skruer for å sikre at de er balansert.
d) Multispindelprodukter bør håndteres forsiktig, fordi et roterende blad kan få andre blader til å rotere.
e) ADVARSEL Produktet skal aldri brukes med defekt beskyttelse, eller uten sikkerhetsenheter.

Bruk

1. Generelt

a) Produktet skal aldri brukes med defekt beskyttelse, eller uten sikkerhetsenheter som for eksempel deflektorer, på plass.
b) Hender og føtter skal ikke komme nær eller under roterende deler. Aldri kom nær utslippsåpningen.
c) Aldri løft eller bær et apparat med motoren i gang.
d) Bruk deaktiveringssenheten på maskinen

- Før noe som blokkerer fjernes;

• Før du kontrollerer, renser eller arbeider med apparatet;
• Inspisere maskinen for skade etter den har truffet et fremmedlegeme;
• Se etter skader før maskinen startes på nytt hvis den begynner å vibrere unormalt.
  e) Det er ikke tillatt å endre på originalutformingen av robotgressklipperen. Alle endringer gjøres på egen risiko.
  f) Start robotgressklipperen iht. anvisningene. Når strømmen er på, må du holde hender og føtter borte fra de roterende bladene. Du må aldri ha hender eller føtter under gressklipperen.
  g) Løft aldri opp robotgressklipperen eller bær den när strømmen er på.
  h) Personer som ikke vet hvordan robotgressklipperen fungerer eller virker, skal ikke bruke den.
  i) Ikke legg noe på toppen av robotgressklipperen eller ladestasjonen.
  j) Robotgressklipperen skal ikke brukes hvis bladskive eller konstruksjon er defekt. Den bør heller ikke brukes hvis blader, skruer, muttere eller kabler er skadet.
  k) Slå alltid av robotgressklipperen med hovedbryteren när du ikke skal bruke den. Robotgressklipperen kan bare starte när strømmen er på og riktig PIN-kode er angitt.
  I) Hold hender og føtter vekke fra roterende

blader. Plasser aldri hendene eller føttene nærme eller under kroppen när robotgressklipperen er i drift.

m) Unngå å bruke maskinen og utstyret under dårlige værforhold, spesielt om det finnes risiko for lyn.
n) Ikke rør farlige bevegelige deler før de har stanset helt opp.
o) For maskiner som brukes i fellesområder, skal advarselsskiltene plasseres rundt arbeidsområdet av maskin. De skal vise innholdet i følgende tekst:

Advarsel! Automatisk gressklipper! Hold deg vekk fra maskinen! Overvåke barn!

a) Ikke la maskinen gå uten oppsyn hvis du vet at det er kjæledyr, barn eller andre personer i nærheten.

Vedlikehold og lagring

ADVARSEL! Når klipperen er snudd på hodet, må strømmen alltid være slått

av.

Strømmen skal være slått av under alt arbeid på klipperen under rammen, for eksempel rengjøring eller bytte av kniver.

a) Pass på at alle muttere, bolter og skruer er godt festet slik at produktet kan brukes på en trygg måte.
b) Sjekk robotgressklipperen hver uke og bytt ut slitte eller skadde deler, av sikkerhetshensyn.
c) Spesielt bladene og bladskiven må sjekkes for skader. Bytt om nødvendig ut alle blader og skruer samtidig, slik at de roterende delene er balansert.
d) Kontroller at det bare brukes kuttedeler av riktig type.
e) Kontroller at batteriet lades med riktig lader anbefalt av produsenten. Feil bruk kan føre til elektrisk støt, overoppheting eller lekkasje av etsende væske fra batteriet.
f) Hvis elektrolytt lekker ut, skyll med vann/nøytraliserende middel, og oppsøk lege hvis det kommer i kontakt med øynene, osv.
g) Service på produktet skal foretas i henhold til produsentens anvisninger.

Anbefaling

Å koble maskinen og/eller utstyret kun til en strømforsyning som er beskyttet med en jordfeilbryter (RCD) som slår ut ved strøm på mer enn 30 mA.

Restrisiko

For å unngå skade brukes vernehansker när knivene skiftes.

Transport

a) Trykk på STOP-tasten for å stoppe gressklipperen.

Du velger en firesifret PIN-kode när du starter gressklipperen første gang.

b) Slå alltid av robotgressklipperen hvis den skal bæres.
c) Gressklipperen skal bæres ved å holde i håndtaket på fronten av den. Bær gressklipperen med bladskiven pekende vekk fra kroppen.

RF eksponetingskrav

For å tilfredsstille RF-eksponetingskrav, bør en separasjonsavstand på 200mm eller mer opprettholdes mellom denne enheten og personer under enhetsoperasjon.

For å sikre overholdelse anbefales ikke operasjoner på nærmere enn denne avstanden.

Antennen som brukes til denne senderen, må ikke plasseres sammen med andre antenner eller sendere.

Dette er et apparat i klasse III som kun skal forsynes med ekstra lav spenning tilsvarende merkingen på apparatet.

Vedlikehold

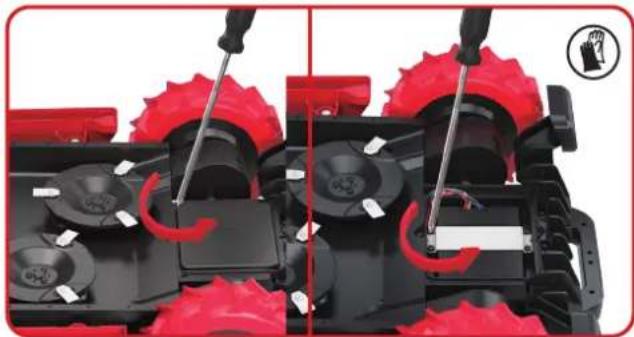

1) Vennligst av kvalifisert servicepersonell bruker samme å bytte ut deler vedlikehold av utstyr. Dette vil sikre at utstyret holdes trygt.
2) Ikke reparer en skadet batteri. Batteriet kan bare repareres av produsenten eller leverandøren av den autoriserte tjenesten.

Sikkerhetsadvarsler for batteripakke inne i verktøyet

a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker.
b) Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke löst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander. Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter,

nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann.

c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.
d) Ikke utsett celler eller batteripakke for mekanisk støt.
e) Hvis du opplever cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått, vask området med rikelige mengder vann og oppsøk medisinsk hjelp.
f) Søk medisinsk hjelp umiddelbart hvis en celle eller batteripakke har blitt svelget.
g) Hold batteripakken ren og tørr.
h) Bruk kun batterilader spesifisert av Kress. Bruk ikke andre ladere enn de som er levert for bruk med utstyret.
i) Ikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.
j) Hold batteripakken utenfor barns rekkevidde.
k) Ta vare på den originale bruksanvisningen for fremtidig bruk
I) Kvitt deg med produktet på forsvarlig måte.
m)Ikke bland batterier av forskjellig produksjon, kapasitet, størrelse eller type i enheten.
n) Advarsel! Ikke bruk ikke-oppladbare batterier.

Brukerhåndbokskrav for trådløst produkt

a) Bruk av denne enheten er underlagt følgende to betingelser:
(1) Denne enheten kan ikke forårsake skadelig interferens, og
(2) denne enheten må akseptere all interferens som mottas, inkludert interferens som kan forårsake uønsket drift.
b) Forsiktig: Endringer eller modifikasjoner av denne enheten som ikke er uttrykkelig godkjent av parten som er ansvarlig for samsvar, kan ugyldiggjøre brukerens rett til å bruke utstyret.
c) MERK: Dette utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke installeres og brukes i samsvar med instruksjonene, kan det forårsake skadelig interferens for radiokommunikasjon. Det er imidlertid ingen garanti for at interferens ikke vil oppstå i en bestemt installasjon. Hvis dette utstyret forårsaker skadelig interferens for radioeller TV-mottak, noe som kan fastslås ved å slå utstyret av

og på, oppfordres brukeren til å prøve å korrigere interferensen med ett eller flere av følgende tiltak:

• Reorienter eller flytt mottakerantennen.
• ∅k avstanden mellom utstyret og mottakeren.
• Koble utstyret til en stikkontakt på en annen krets enn den mottakeren er koblet til.
• Konsulter forhandleren eller en erfaren radio/ TV-tekniker for å få hjelp.

Symboler

ADVARSEL – robotgressklippere kan være farlige hvis de brukes på feil måte.

Les nøye gjennom bruksanvisningen og pass på at du forstår innholdet før du bruker robotgressklipperen.

Hvis det ikke håndteres på riktig måte, kan batteriet komme inn i vannsyklusen, noe som kan forårsake skade på økosystemet. Ikke kast brukte batterier som usortert kommunalt avfall.

ADVARSEL - hold deg på god avstand fra maskinen när du bruker den.

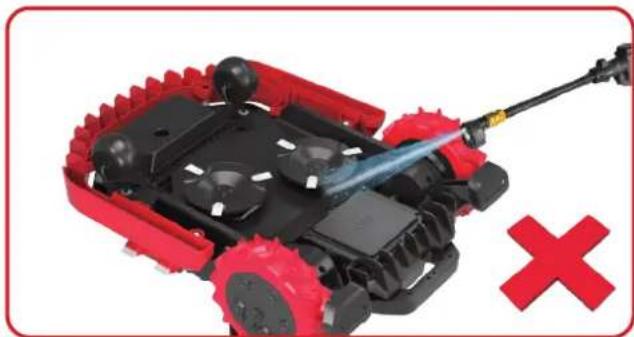

Ikke vask maskinen med en høytrykksspyler

ADVARSEL – Slå gressklipperen av før du utfører arbeide på eller løfter maskinen.

Les bruksanvisningen

Avtakbar forsyningsenhet

Ikke demonter maskinen uten autorisasjon

Klasse III apparat

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

Litiumionbatteri Som er merket med symbolene knyttet til "separat samling" av alle batteripakker og batteripakker. Det blir deretter resirkulert eller fjernet for å redusere miljøbelastningen. Batteripakken kan være skadelig for miljøet og menneskers helse fordi det inneholder skadelige stoffer.

Må ikke brennes

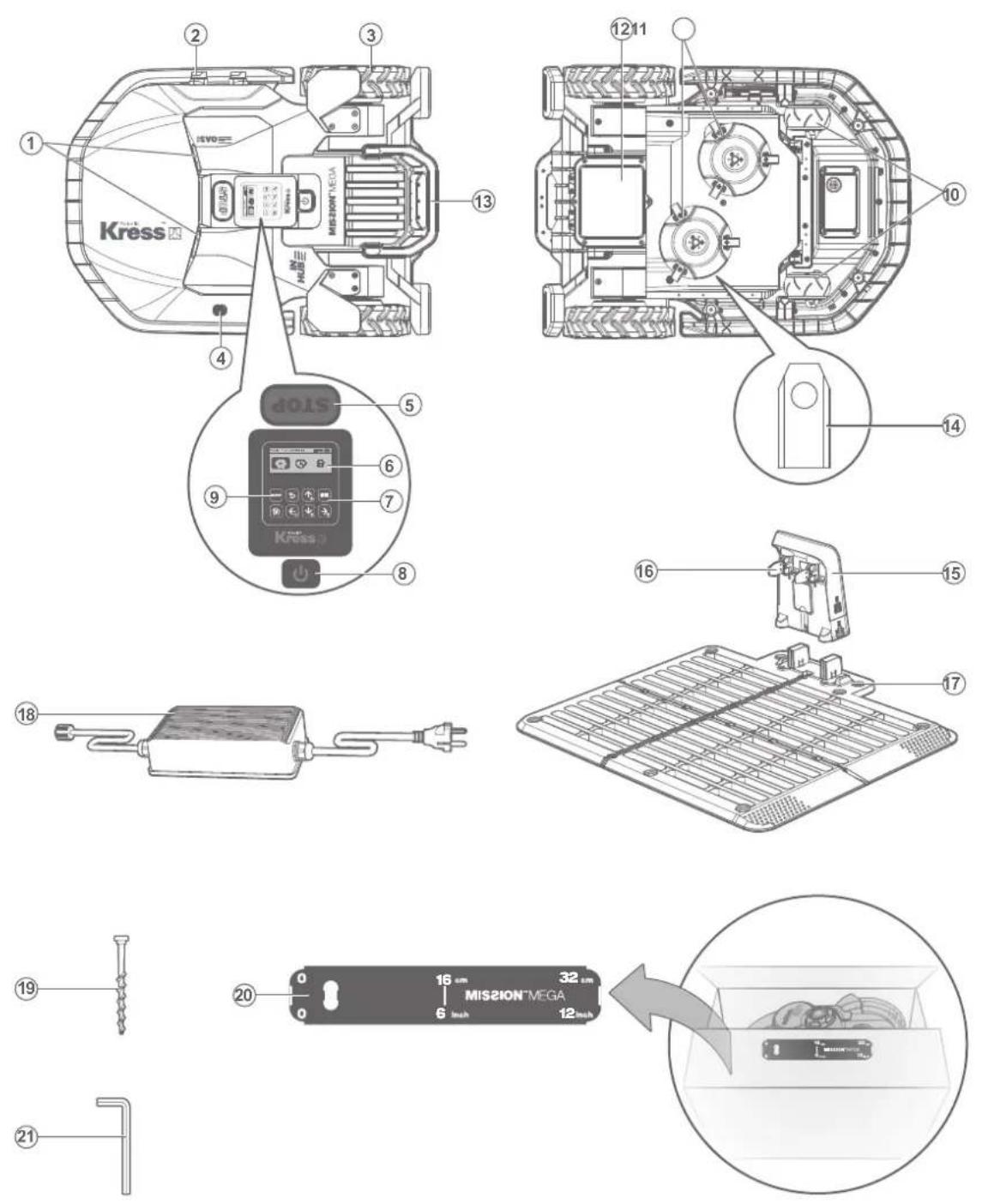

Komponentliste

134

Nor

1. Ultralydssensor 12. Batteri pakke*

2. Ladestrimler

3. Håndtak

4. Bakhjul 14. Skjæreblad

5. Regn Sensor 15. Ladestabel

6. STOPP-knapp 16. Kontaktpinner

7. Vise 17. Ladestasjon

8. Tastatur 18. Strømadapter

9. På / Av Bryter

10. Lader opp feste negler

11. START-tast 20. Grensetrådmåler

12. Forhjul

13. Sekskantnøkkel

14. Bladesvinge

* Tilbehør som er beskrevet og illustrert I bruksanvisningen inngår ikke alltid i leveransen.

Tekniske data for Klipperen

Type KR133E KR136E (100-199 - typebetegnelse til maskin, Robot-gressklipper)

	KR133E	KR136E
Merkespenning	20V = Max.*
Hastighet uten belastning	2800/min	3200/min
Kutteområde	Rek. / maks. områdets ytelse: 3000 m2/4400 m2	Rek. / maks. områdets ytelse: 6000 m2/6500 m2
Skjærediameter	35 cm
Klippehøyde	30-60 mm
Skjære høye trinn	5 mm
Batteri type	Lithium-ion
Batteri modell	KA3006	KA3010
Ladings tid ca.	46 min.	77 min.
Lade modell	KA3717 / KA3817
Lade vurdering	Inngang: 100-240V~50/60Hz, 230W, Utgang: 28V, 7.0A
Maskinens vekt 19 kg	19.5 kg
Beskyttelsesklasse	III
App(Wi-Fi/Bluetooth)	Y
Maksimal skråning innenfor arbeidsflaten	45%
Frekvensbånd for Bluetooth (MHz)	2400-2483.5 MHz
Maksimal overført kraft for Bluetooth (dBm)	8 dBm
Frekvensbånd for Wi-Fi (MHz)	2400-2483.5 MHz

Maksimal overført effekt for Wi-Fi (dBm) 20 dBm
Frekvensbånd av det induktive sløyfesystemet	77 Hz
Maksimal. RF-effekt av det induktive sløyfesystemet	82 dBμA/m

* Spenning målt uten belastning. Batterispenningen er 20 V til å begynne med. Nominell spenning er 18 V.

Tekniske data For GeoTrace

Merkespenning 5V±5%
Driftstemperatur -10	°C ~ +72°C
Lager temperatur -20	°C ~ +75°C

Bånd	Tx (MHz)	Rx (MHz)	Maksimal (EIRP)Overført kraft (dBm)
EGPRS 900MHZ 880~915	925~960 30
EGPRS 1800MHZ 1710~1785	1805~1880 30
NB-IOT Band3 1710~1785	1805~1880 24
NB-IOT Band8	880~915	925~960	24
NB-IOT B20	832~862	791~821	24

Støyinformasjon

	KR133E	KR136E
Belastning lydtrykk	L_pA = 46.72 dB (A), K_pA = 0.39 dB(A)	L_pA = 46.5 dB (A), K_pA = 1.75 dB(A)
Belastning lydeffekt	L_wA = 57.72 dB (A), K_wA = 0.39 dB(A)	L_wA = 57.5 dB (A), K_wA = 1.75 dB(A)
Bruk hørselsvern när lydtrykket er over		80dB(A) [IMAGE]

En viss grad av støy fra maskinen er uungåelig. Støyende arbeide må godkjennes og begrenses til visse perioder. Overhold hvileperiode, og begrens arbeidstid til et minimum. For personlig beskyttels og beskyttelse for mennesker som arbeider i nærheten, må passende hørselsvern benyttes.

Tilleggsutstyr

Skruer 18
Ladestasjon 1
Festeskruer til ladestasjonen 8
Sekskantnøkkel 1
Avstandsmåler for grensetråd 1
Blader 18
Batteripakke ( KA3006/KA3010) 1
Lader (KA3717/KA3817) 1

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Henviser til tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.

Formålsmessig bruk

Dette produktet er beregnet for gressklipping på eiendommer. Den er konstruert for å klippe plenen regelmessig, slik at du får en penere plen en noen gang før. Avhengig av hvor stor plenen er, kan du programmere Mission™ til å arbeide når som helst eller med jevne mellomrom. Den er ikke ment for graving, feiing eller snørydding.

Vedlikehold

Mission™ bør sjekkes av og til. Mission™ jobber hardt, og over tid trenger den en skikkelig rengjøring, og deler må byttes når de er slitt. Bruk aldri Mission™ din med ødelagt På/av-bryter. Slå av maskinen for å utføre enhver type av service eller vedlikehold. Nedenfor skal vi forklare hvordan du tar vare på din Mission™.

1

Hold den skarp

ADVARSEL: Før rengjøring, justering eller bytting av blader må du slå din Mission™ AV, og du må bruke beskyttelseshansker.

ADVARSEL: Ved utskifting av knivene må ALLE knivene skiftes. Bruk alltid nye skruer når du monterer blader. Dette er viktig for å sikre sammenslåingen av bladene og balansen på sjonsplaten. Hvis det ikke brukes nye skruer kan det forårsake alvorlig personskade.

Mission™ Kan ikke klippe gress som andre gressklippere. Skjærebladet til dette produktet er veldig skarpt på alle 4 kanter og kan roteres i begge retninger for å oppnå maksimal skjærekapasitet. Mission™ Hvert blad har 4 skjærekanter. Bladroterende disk vil tilfeldig rotere fremover og bakover for å bruke 4 skjærekanter og minimere hyppigheten av bladutskifting. Etter at det nye materialet er tatt i bruk, vil levetiden til hvert blad være tre ganger lengre enn for andre merker av kniver hver dag som er programmert til å klippe. Sjekk alltid kniven for sprekker eller skader, og erstatt i så fall kniven. Når skjærebladet blir sløvt og slitt, bør det byttes ut med reservebladet som følger med Mission™. En Kress-forhandler i nærheten av deg kan også skaffe ekstra kniver.

Før du begynner å skifte ut Mission™ s kniver, skru av strømmen og ta på deg beskyttelseshansker. Deretter følger du følgende trinn:

1. Snu Mission™ forsiktig rundt.
2. Fjern batteridekselet og ta ut batteriet.
3. Ta skruene av knivene med en skrutrekker
4. Skru de nye bladene godt fast.
5. Sett inn batteriet og batteridekslet.

Viktig: Etter at bladene er skrudd fast i bladskiven, må du sjekke at bladene roterer fritt.

2

Hold den ren

ADVARSEL: SIå AV din Mission™ før rengjøring. Ta på deg beskyttelseshansker før du rengjør bladskiven, og unngå bruk av rennende vann.

ADVARSEL! DIN Mission™ kan bare rengjøres med en slange! IKKE bruk høytrykkspyler på Mission™. Vann med høyt trykk kan komme inn i tetningens indre og skade elektroniske og aniske deler.

A. Rengjør kroppen

Hvis det rengjøres regelmessig, vil Mission™ være mer holdbart og vare lenger. Siden Mission™ er en motor, må du være forsiktig når du rengjør den. Rengjøring av støpeslangen. Det er best å bruke en sprayflaske fylt med vann. Når du rengjør kroppen, må du bruke en myk børste eller ren klut, og unngå å bruke løsemidler eller polering. Fjern til slutt alt akkumulert gressklipp og rusk.

B. Vaske undersiden av maskinen

Også nå er det viktig å slå av Mission™ og ta på beskyttelseshansker før man rører bladskiven.

Først, vend din Mission™ opp-ned for å komme til på undersiden. Her ser du bladskiven, motorrammehuset rundt, samt forhjul og drivhjul. Rengjør alt grundig med en myk børste eller fuktig klut.

Støtt rengjøring av slangevann.

Roter bladskiven for å sikre at den roterer fritt. Sjekk at bladene spinner fritt rund festeskruene. Fjern eventuelle hindringer.

VIKTIG: Fjern avfall som har kilt seg fast slik at det ikke forårsaker hakk i bladskiven. Selv små hakk kan forringe Mission™ s klippeegenskaper.

C. Rengjør kontaktpunktene og ladestripene

Rengjør kontaktpinnen på ladebasen og ladestripen på Mission™ med en klut. Fjern all oppsamling av klippet gras og avfall rundt kontaktpinnene og ladestripene med jevne mellomrom for å sikre at Mission™ lades opp hver gang.

Hjertet i Mission™ er litium-ionbatteriet på 20V. Riktig oppbevaring av batteriet innebærer at det er fulladet og settes på et tørt sted med en temperatur mellom 20°C ± 5°C.

MERK: Den anbefalte brukstemperaturen for Mission™ er mellom 0°C - 45°C.

Levetiden til Mission™ s batteri avhenger av forskjellige faktorer, som for eksempel:

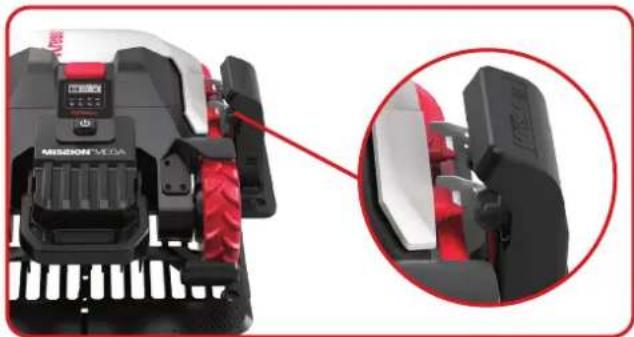

Mission™ kan lades manuelt uten grensetråden.

1. Koble ladebasen til en passende strømkilde. Det grønne lyset på ladestasjonen vil slås på.
2. Forankre Mission™ manuelt i ladebasen mens Mission™ er slått av.
3. Lampen på ladebasen blinker grønt, Mission™ vil starte å lade.

• Rengjør Mission ^TM skikkelig.
• Lad batteriet helt opp.
- Slå av strømmen.

ADVARSEL: Beskytt undersiden av Mission™ -en mot vann. Lagre ALDRI Mission™ opp-ned utendørs.

Grensetråden kan bli liggende på bakken, men endene bør beskyttes, for eksempel ved å plassere dem i en hermetikkboks med smørefett. Hvis ladestasjonen står ute om vinteren, la grensetråden være koblet til.

MERK: Forsikre deg om at ladestangen og kontaktpinnene er rene når du gjør Mission™ for å gjenoppta arbeidet etter dvalemodus. Vi anbefaler at du bruker en smerteduk av høy kvalitet for å rengjøre kontaktene. Bruk appen, sørg for at datoen og klokkeslettet er riktig, og send deretter Mission™ tilbake til det den liker å gjøre: klipping.

5

Bytt ut batteriet

ADVARSEL: Slå av maskinen før du justerer, bytter eller reparerer noe som helst. Før bytting av blader må du slå din Mission™ AV, og du må bruke beskyttelseshansker.

Når du skal bytte batteriet, følger du disse trinnene:

1. Snu Mission™ forsiktig opp-ned.

2. Fjern de skruene fra batteriet. Ta av batteridekselet.

3. Koble fra kontakten. Bytt ut det gamle batteriet med det nye. Koble deretter kontakten.

4. Sett dekselet tilbake på plass og fest skruene godt.

Symptom Årsak Løsning
LED-lyset på ladestasjonen slås ikke på.	Det er ikke noe strøm.	Sjekk at strømledningen er riktig koblet til laderen, og at laderen er koblet til en egnet strømforsyning.
Rødt lys slår på ladebasen.	Grenseledningen er ikke koblet til.	Sjekk at grenseledningen er riktig koblet til ladestasjonen.Kontroller grenselinjen for brudd, spesielt på enden av ledningen.
Din MissionTM er innenfor dens område, men displayet viser “outside working area”(utenfor arbeidsområdet), og LED-lampen er grønn.	Grenseledningens ender er feil koblet til.	Snu om på koblingene av endene på grenseledningen.
MissionTM klarer ikke å forankre seg riktig til ladebasen.	Påvirkning i omgivelsene. Start Mission	TM på nytt.
	Dårlig kobling på grunn av skitt på ladekontakten.	Rengjør kontaktpinnene som befinner seg på basen på ladestasjonen og ladestripen på din MissionTM med et håndkle.
MissionTM går utenfor grenseledningen.MissionTM klipper ikke et område innenfor grenseledningsområdet.MissionTM går bakover eller roterer feil nær grenseledningen.	Grensetråden til en annen MissionTM eller en robotgressklipper av et annet merke er posisjonert for nær.	Kontroller at det er minst 1 m mellom grensetråden din MissionTM bruker og grensetråden som naboens robotgressklipper bruker.
	Grensemarkeringswiren er installert med skarpe kanter.	Kontroller at hjørnene til grensemarkerings-wiren er jevne
	Under våte forhold kan det oppstå feil på det elektriske signalet ved lekkasje der som grenseledningen har blitt skjøtet eller reparert.	Sjekk grenseledningens sammenkoblinger.Isoler for å oppnå en fullstendig vanntett kobling.
	Det er brudd på grenseledningens elektriske signal som følge av brutt isolasjon.	Reparere skadet begrensningskabelisolasjon med kontakter.
	Området for klipping er større enn tillatt klippeområde for MissionTM.	Reduser skjæreområdet eller bruk MissionTM.
MissionTM går utenfor grenseledningen på gurnn av høy hastighet når den går ned en bakke	Grenseledningen er plassert på en helling som er brattere enn 17% (10°).	Flytt grenseledningen unna hellinger som er brattere enn 17% (10°).
Plasseringen av MissionTM kan ikke vises nøyaktig på appen, eller stedet kan ikke detekteres.	GPS-signaler påvirkes av vær eller noen forstyrrelser.	1. Kontroller og bekreft: MissionTM er ikke opp eller ned; MissionTM er ikke dekket av visse metallobjekter.2. Ta MissionTM til et åpent område hvor du kan få et bevegelsessignal.
	Du bruker ikke den nyeste versjonen av MissionTM-appen.	Oppdater MissionTM-appen til den nyeste versjonen.
MissionTM vil ikke varsle når den er utenfor Geo-gjerdet.	MissionTM-programvaren er ikke oppdatert.	Oppdater MissionTM-programvaren før du bruker GeoTrace.
	Det er en liten toleransesone på utsiden av GeoTraces periferi.	Flytt MissionTM utenfor toleranseområdet (ca. 30 meter fra Geo-gjerdet) for å bekrefte at GeoTrace fungerer som den skal.
	Slå på GeoTrace.	Slå på MissionTM og opplad det hvis det er nødvendig. Hvis du ikke trenger å lade, kan du lade FindMyMissionTM-GeoTrace lades med et MissionTM PowerShare-batteri. (Det interne batteriet til GeoTrace kan brukes i en uke etter at maskinen er slått av.)
	Geofence er ikke angitt, eller geofensens radius er ikke angitt.	Bruk MissionTM app for å sette det opp riktig.
	MissionTM er slått av.	I dette tilfellet vil varselet bli sendt 10 minutter etter at MissionTM er hentet til Geo gjerdet.
MissionTM er fortsatt gyldig utenfor Geo Fence.	Geofence er ikke angitt, eller geofensens radius er ikke angitt.	Bruk MissionTM app for å sette det opp riktig.
	Geo Fence er ikke aktivert.
MissionTM fungerer fint, men kommunikasjon mellom MissionTM og smarttelefon virker ikke.	Mobildekningens dekning av GeoTrace er svak.	Sjekk om signalet er svakt. Flytt i så fall til området med et godt signal.
	FindMyMissionTM-GeoTrace er skadet.	Kontakt forhandleren din og kontroller om det er riktig.
	MissionTM-programvaren er ikke oppdatert.	Oppdater MissionTM-programvaren.
	Appen må oppdateres.	Oppdater søknaden din før du bruker GeoTrace.
	Modulets SIM-kort er ikke aktivert.	Før du bruker for første gang, må du kontrollere at du har aktivert SIM-kortet ved å følge trinnene i MissionTM App.
	GeoTrace er ikke riktig koblet til MissionTM	Kontakt forhandleren din .Klikk for å kontrollere at modulkontakten er riktig satt inn.
	MissionTM har ingen strøm.	Sjekk om MissionTM-skjermen er tent. Hvis ikke, returner MissionTM til ladestasjonen for lading eller for å starte et nødprogram for å lade det.
	SIM-kortets abonnementsavgift er utløpt.	Etter utløpet må den oppdateres.
MissionTM implementerer ikke sanntidsposisjonering, eller plasseringen av MissionTM kan ikke oppdateres i sanntid.	GeoTrace er designet for å oppdatere posisjonering hvert 10. minutt for energibesparelser. Når MissionTM har lav strømkapasitet, vil oppdateringstiden for posisjonering være lengre.	Dette er normalt. Ingen handling er nødvendig.
	Hvis MissionTM er slått av i mer enn 24 timer i Geo gjerdet for lagring, vil GeoTrace automatisk slå seg av og det vil ikke være noe GPS-signal.

MERK:

1. Modulbatteriet må byttes ut av en serviceagent.
2. Sørg for at Mission™ er jevnlig ladet under lagring, og det anbefales å bruke det hver 6 måneder.
3. Etter at SIM-abonnementsavgiften har gått ut, må GeoTrace oppdateres.

Miljøverntiltak

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

Samsvarserklæring

Vi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

På vegne av Positec erklær at produktet

Beskrivelse Robot-gressklipper

Type KR133E KR136E (100-199 - typebetegnelse til maskin, Robot-gressklipper)(År, artikkelnummer og måned for serienummer er plassert på siste side. Det fullstendige serienummeret vises tydelig på vedlegget til gressklipperen) med batterilader KA3717/KA3817 og ladebase KA0072/ KA0073

Funksjon Gressklipping

- Tilpassningsbedømmelse Utført ifølge

Anneks V

Anneks V

- Målt Lydkraftniv

57.72 dB (A)

57.5 dB (A)

- Erklært Garantert Lydkraftniv

59 dB (A)

59.3 dB (A)

Det tekniske kontrollorganet Intertek, Semko AB, NB-No. 0413 har utført en EU-undersøkelse i henhold til direktiv 2014/53/EU og har utstedt følgende EU-undersøkelsessertifikat: SE-RED-2200106

GeoTrace:

Den notifiserte gruppen involvert

Navn: TIMCO ENGINEERING, Inc (Den notifiserte gruppen involvert CE1177)

For induksjons-sløyfesystem: EN 303 447 V1.1.1

For ultrasonisk modul: EN 55011:2016+A11:2020

For Bluetooth og WIFI-modul (2,4G): EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, EN 300 328 V2.2.2

For 4G+GPS-modul: EN 301 489-1 V2.2.3, EN 301 489-19 V2.1.1, EN 301 489-52 V1.2.1, EN 301 511 V12.5.1, EN 301 908-1 V13.1.1, EN 301 908-13 V13.1.1, EN 303 413 V1.1.1

For lader: EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:2019+A2:2021, EN IEC 60335-2-29:2021+A1:2021, EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+A14:2019+A15:2021, EN 62233:2008

For støy: EN ISO 3744:2005

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Adresse Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

A#

2023/09/19

Allen Ding

Visesjefsingeniør, Testing og Sertifisering

Positec Technology (China) Co., Ltd.

Avtagbar matningsenhet

A. Rengöring av kroppen

B. Rengöring av undersidan
