Mission 2000 KR123E - Robotgressklipper KRESS - Gratis bruksanvisning og manual

Produkttype	Robotgressklipper
Merke	Kress
Modell	Mission 2000 KR123E
Maksimalt klippeareal	2000 m²
Klippebredde	22 cm
Klippehøyde	30-60 mm (4 posisjoner)
Batteritype	Lithium 20 V maks (18 V nominell)
Batterimodell	KA3025
Ladetid	Omtrent 105 minutter
Ladermodell	KA3710/KA3711
Laderens strømforsyning	100-240 V ~ 50/60 Hz, 90 W
Maskinvekt	12,1 kg
Tomgangshastighet	2200 o/min
Maksimal stigning	35 %
Lydtrykknivå	47,72 dB(A) (K=2,06 dB(A))
Lydeffektnivå	58,72 dB(A) (K=2,06 dB(A))
Beskyttelsesklasse	III (meget lav spenning)
Hovedfunksjoner	Programmering, regnsensor, ultralydsensor, Bluetooth, Wi-Fi
Vedlikehold	Regelmessig rengjøring, vending av kniver hver måned, utskifting hver 2. måned
Sikkerhet	PIN-kode, nødstopp, barnesikring
Reservedeler	Kniver, batteri, lader, grensekabel, ladestasjon
Reparerbarhet	Batteri kan skiftes av fagfolk, kniver og skruer kan skiftes av brukeren

Ofte stilte spørsmål - Mission 2000 KR123E KRESS

Hvordan programmere klippingen?

Bruk mobilappen eller det numeriske tastaturet på roboten for å sette tider og frekvens for klipping. Se bruksanvisningen for detaljerte instruksjoner.

Hva er batteriets levetid?

Levetiden avhenger av areal og gresstype. Full lading tar omtrent 105 minutter med lader KA3710/KA3711. Batteriet varer vanligvis en hel sesong med riktig vedlikehold.

Hvordan skifte kniver?

Slå av roboten, snu den, fjern batteridekselet og deretter batteriet. Skru ut skruene på knivene, bytt alle kniver samtidig, skru dem godt fast og sett inn batteriet igjen. Bruk vernehansker.

Hva gjør jeg hvis roboten ikke lader?

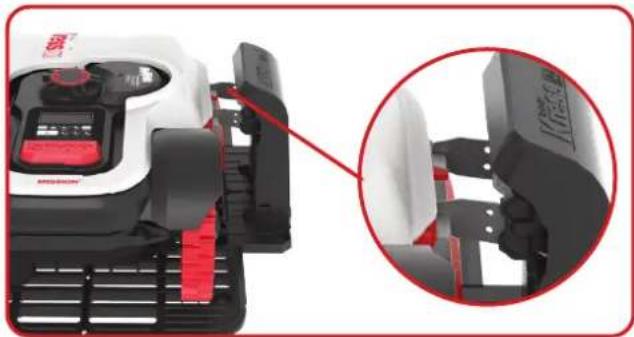

Sjekk at laderen er tilkoblet og at grensekabelen er koblet til. Rengjør kontaktpinnene på ladestasjonen og roboten med en klut. Forsikre deg om at roboten er riktig plassert på ladestasjonen.

Hvordan oppbevare roboten om vinteren?

Rengjør roboten grundig, lad batteriet helt, slå den av og oppbevar den på et tørt og kjølig sted (20 °C ±5 °C). Oppbevar aldri roboten opp-ned utendørs.

Kan roboten klippe i regnet?

Roboten er utstyrt med en regnsensor som sender den automatisk tilbake til ladestasjonen ved nedbør. Det anbefales ikke å klippe i regnet for å unngå skade og sikre sikkerheten.

Hvordan installere grensekabelen?

Følg instruksjonene i bruksanvisningen for å avgrense arbeidsområdet. Unngå rette vinkler og stigninger over 17%. Fest kabelen med de medfølgende spikrene og koble den til ladestasjonen.

Hva gjør jeg hvis roboten går utenfor avgrenset område?

Sjekk at grensekabelen ikke er ødelagt og at endene er riktig tilkoblet. Forsikre deg om at det ikke er signalsvikt på grunn av skadet isolasjon. Juster kabelen om nødvendig.

Hva er støynivået til roboten?

Lydtrykknivået er 47,72 dB(A) og lydeffektnivået er 58,72 dB(A). Den er ganske stille for boligbruk.

Kan jeg bruke roboten uten appen?

Ja, roboten kan programmeres direkte via det numeriske tastaturet på skjermen. Appen gir tilleggsfunksjoner som avansert programmering og fjernovervåking.

BRUKSANVISNING Mission 2000 KR123E KRESS

ADVARSEL: Læs alle sikkerhedsadvarslerne og alle

knogler og andre genstande.

Vedligeholdelse og opbevaring

Sluk for maskinen inden servicering eller vedligeholdelse.

ens underside ved at spule med vand. Det

Konformitetserklæring

Vi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

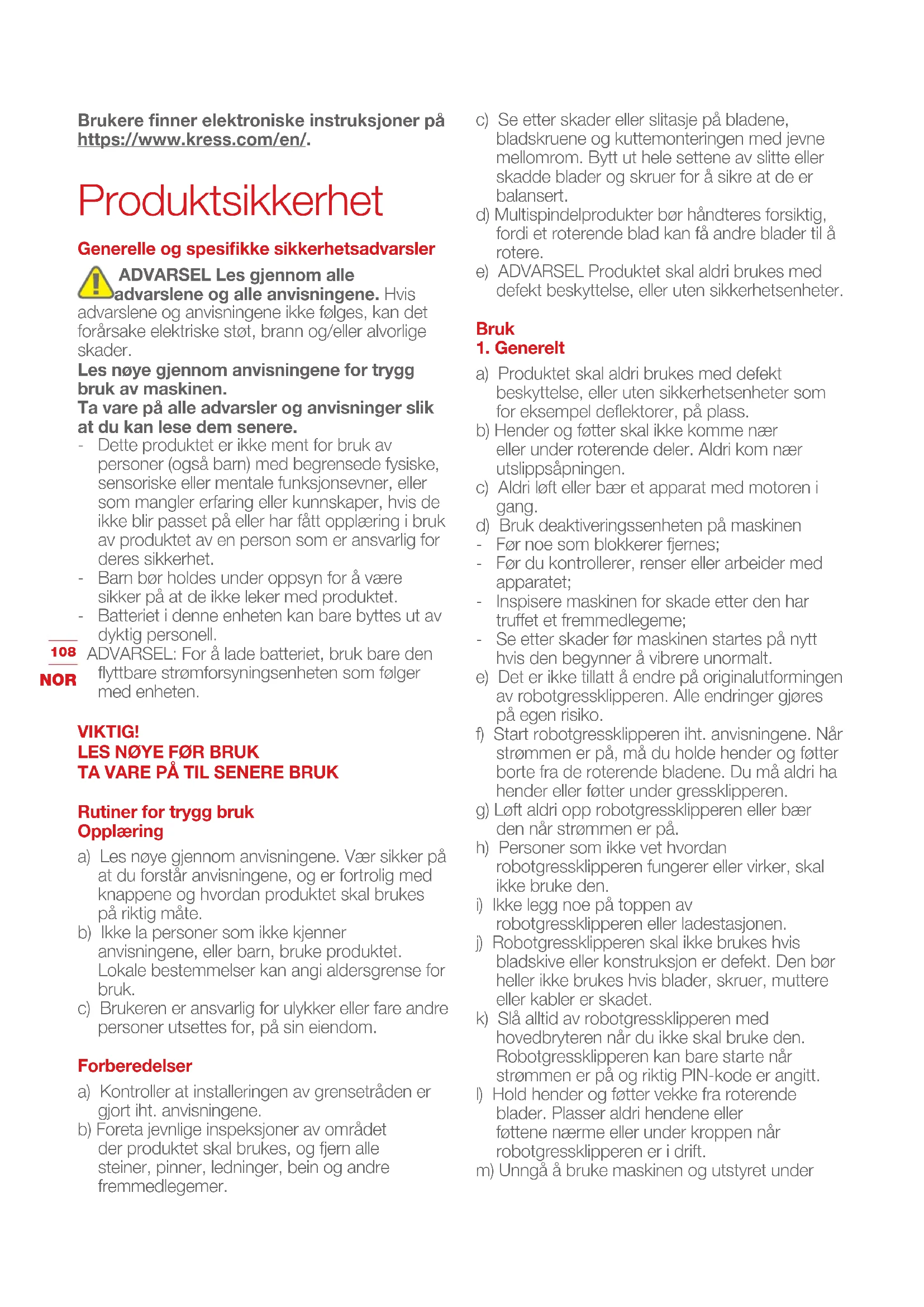

Brukere finner elektroniske instruksjoner på https://www.kress.com/en/.

Produktsikkerhet

Generelle og spesifikke sikkerhetsadvarsler

ADVARSEL Les gjennom alle advarslene og alle anvisningene. Hvis

advarslene og anvisningene ikke følges, kan det forårsake elektriske støt, brann og/eller alvorlige skader.

Les nøye gjennom anvisningene for trygg bruk av maskinen.

Ta vare på alle advarsler og anvisninger slik at du kan lese dem senere.

• Dette produktet er ikke ment for bruk av personer (også barn) med begrensede fysiske, sensoriske eller mentale funksjonsevner, eller som mangler erfaring eller kunnskaper, hvis de ikke blir passet på eller har fått opplæring i bruk av produktet av en person som er ansvarlig for deres sikkerhet.
• Barn bør holdes under oppsyn for å være sikker på at de ikke leker med produktet.
• Batteriet i denne enheten kan bare byttes ut av dyktig personell.

ADVARSEL: For å lade batteriet, bruk bare den flyttbare strømforsyningsenheten som følger med enheten.

VIKTIG!

LES N∅YE F∅R BRUK

TA VARE PÅ TIL SENERE BRUK

Rutiner for trygg bruk Opplæring

a) Les nøye gjennom anvisningene. Vær sikker på at du forstår anvisningene, og er fortrolig med knappene og hvordan produktet skal brukes på riktig måte.
b) Ikke la personer som ikke kjenner anvisningene, eller barn, bruke produktet. Lokale bestemmelser kan angi aldersgrense for bruk.
c) Brukeren er ansvarlig for ulykker eller fare andre personer utsettes for, på sin eiendom.

Forberedelser

a) Kontroller at installeringen av grensetråden er gjort iht. anvisningene.
b) Foreta jevnlige inspeksjoner av området der produktet skal brukes, og fjern alle steiner, pinner, ledninger, bein og andre fremmedlegemer.

c) Se etter skader eller slitasje på bladene, bladskruene og kuttemonteringen med jevne mellomrom. Bytt ut hele settene av slitte eller skadde blader og skruer for å sikre at de er balansert.
d) Multispindelprodukter bør håndteres forsiktig, fordi et roterende blad kan få andre blader til å rotere.
e) ADVARSEL Produktet skal aldri brukes med defekt beskyttelse, eller uten sikkerhetsenheter.

Bruk

1. Generelt

a) Produktet skal aldri brukes med defekt beskyttelse, eller uten sikkerhetsenheter som for eksempel deflektorer, på plass.
b) Hender og føtter skal ikke komme nær eller under roterende deler. Aldri kom nær utslippsåpningen.
c) Aldri løft eller bær et apparat med motoren i gang.
d) Bruk deaktiveringssenheten på maskinen - Før noe som blokkerer fjernes;

• Før du kontrollerer, renser eller arbeider med apparatet;
• Inspisere maskinen for skade etter den har truffet et fremmedlegeme;
• Se etter skader før maskinen startes på nytt hvis den begynner å vibrere unormalt.
  e) Det er ikke tillatt å endre på originalutformingen av robotgressklipperen. Alle endringer gjøres på egen risiko.
  f) Start robotgressklipperen iht. anvisningene. Når strømmen er på, må du holde hender og føtter borte fra de roterende bladene. Du må aldri ha hender eller føtter under gressklipperen.
  g) Løft aldri opp robotgressklipperen eller bær den när strømmen er på.
  h) Personer som ikke vet hvordan robotgressklipperen fungerer eller virker, skal ikke bruke den.
  i) Ikke legg noe på toppen av robotgressklipperen eller ladestasjonen.
  j) Robotgressklipperen skal ikke brukes hvis bladskive eller konstruksjon er defekt. Den bør heller ikke brukes hvis blader, skruer, muttere eller kabler er skadet.
  k) Slå alltid av robotgressklipperen med hovedbryteren når du ikke skal bruke den. Robotgressklipperen kan bare starte når strømmen er på og riktig PIN-kode er angitt.
  I) Hold hender og føtter vekke fra roterende blader. Plasser aldri hendene eller føttene nærme eller under kroppen når robotgressklipperen er i drift.
  m) Unngå å bruke maskinen og utstyret under

dårlige værforhold, spesielt om det finnes risiko for lyn.

n) Ikke rør farlige bevegelige deler før de harstanset helt opp.
o) For maskiner som brukes i fellesområder, skal advarselsskiltene plasseres rundt arbeidsområdet av maskin. De skal vise innholdet i følgende tekst:

Advarsel! Automatisk gressklipper! Hold deg vekk fra maskinen! Overvåke barn!

a) Ikke la maskinen gå uten oppsyn hvis du vet at det er kjæledyr, barn eller andre personer i nærheten.

Vedlikehold og lagring

ADVARSEL! Når klipperen er snudd på hodet, må strømmen alltid være slått av. Strømmen skal være slått av under alt arbeid på klipperen under rammen, for eksempel rengjøring eller bytte av kniver.

a) Pass på at alle muttere, bolter og skruer er godt festet slik at produktet kan brukes på en trygg måte.
b) Sjekk robotgressklipperen hver uke og bytt ut slitte eller skadde deler, av sikkerhetshensyn.
c) Spesielt bladene og bladskiven må sjekkes for skader. Bytt om nødvendig ut alle blader og skruer samtidig, slik at de roterende delene er balansert.
d) Kontroller at det bare brukes kuttedeler av riktig type.
e) Kontroller at batteriet lades med riktig lader anbefalt av produsenten. Feil bruk kan føre til elektrisk støt, overoppheting eller lekkasje av etsende væske fra batteriet.
f) Hvis elektrolytt lekker ut, skyll med vann/nøytraliserende middel, og oppsøk lege hvis det kommer i kontakt med øynene, osv.
g) Service på produktet skal foretas i henhold til produsentens anvisninger.

Anbefaling

Å koble maskinen og/eller utstyret kun til en strømforsyning som er beskyttet med en jordfeilbryter (RCD) som slår ut ved strøm på mer enn 30 mA.

Restrisiko

For å unngå skade brukes vernehansker när knivene skiftes.

Transport

a) Trykk på STOP-tasten for å stoppe gressklipperen.

For å tilfredsstille RF-eksponetingskrav, bør en separasjonsavstand på 200mm eller mer opprettholdes mellom denne enheten og personer under enhetsoperasjon.

For å sikre overholdelse anbefales ikke operasjoner på nærmere enn denne avstanden. Antennen som brukes til denne senderen, må ikke plasseres sammen med andre antenner eller sendere.

Dette er et apparat i klasse III som kun skal forsynes med ekstra lav spenning tilsvarende merkingen på apparatet.

109

NOR

Sikkerhetsadvarsler for batteripakke inne i verktøyet

a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker.
b) Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke löst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander. Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann.
c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.
d) Ikke utsett celler eller batteripakke for mekanisk støt.
e) Hvis du opplever cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått, vask området med rikelige mengder vann og oppsøk medisinsk hjelp.

f) Søk medisinsk hjelp umiddelbart hvis en celle eller batteripakke har blitt svelget.
g) Hold batteripakken ren og tørr.
h) Bruk kun batterilader spesifisert av Kress. Bruk ikke andre ladere enn de som er levert for bruk med utstyret.
i) Ikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.
j) Hold batteripakken utenfor barns rekkevidde.
k) Ta vare på den originale bruksanvisningen for fremtidig bruk
I) Kvitt deg med produktet på forsvarlig måte.
m)Ikke bland batterier av forskjellig produksjon, kapasitet, størrelse eller type i enheten.
n) Advarsel! Ikke bruk ikke-oppladbare batterier.

Brukerhåndbokskrav for trådløst produkt

a) Bruk av denne enheten er underlagt følgende to betingelser:

(1) Denne enheten kan ikke forårsake skadelig interferens, og
(2) denne enheten må akseptere all interferens som mottas, inkludert interferens som kan forårsake uønsket drift.

(b) Forsiktig: Endringer eller modifikasjoner av denne enheten som ikke er uttrykkelig godkjent av parten som er ansvarlig for samsvar, kan ugyldiggjøre brukerens rett til å bruke utstyret.
c) MERK: Dette utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke installeres og brukes i samsvar med instruksjonene, kan det forårsake skadelig interferens for radiokommunikasjon. Det er imidlertid ingen garanti for at interferens ikke vil oppstå i en bestemt installasjon. Hvis dette utstyret forårsaker skadelig interferens for radioeller TV-mottak, noe som kan fastslås ved å slå utstyret av og på, oppfordres brukeren til å prøve å korrigere interferensen med ett eller flere av følgende tiltak:

• Reorienter eller flytt mottakerantennen.
• ∅k avstanden mellom utstyret og mottakeren.
• Koble utstyret til en stikkontakt på en annen krets enn den mottakeren er koblet til.
• Konsulter forhandleren eller en erfaren radio/ TV-tekniker for å få hjelp.

Symboler

ADVARSEL – robotgressklippere kan være farlige hvis de brukes på feil måte.

Les nøye gjennom bruksanvisningen og pass på at du forstår innholdet før du bruker robotgressklipperen.

Hvis det ikke håndteres på riktig måte, kan batteriet komme inn i vannsyklusen, noe som kan forårsake skade på økosystemet. Ikke kast brukte batterier som usortert kommunalt avfall.

ADVARSEL - hold deg på god avstand fra maskinen när du bruker den.

Ikke vask maskinen med en høytrykksspyler

ADVARSEL – Slå gressklipperen av før du utfører arbeide på eller løfter maskinen.

Les bruksanvisningen

Avtakbar forsyningsenhet

Klasse III apparat

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

Litiumionbatteri Som er merket med symbolene knyttet til "separat samling" av alle batteripakker og batteripakker. Det blir deretter resirkulert eller fjernet for å redusere miljøbelastningen. Batteripakken kan være skadelig for miljøet og menneskers helse fordi det inneholder skadelige stoffer.

Må ikke brennes.

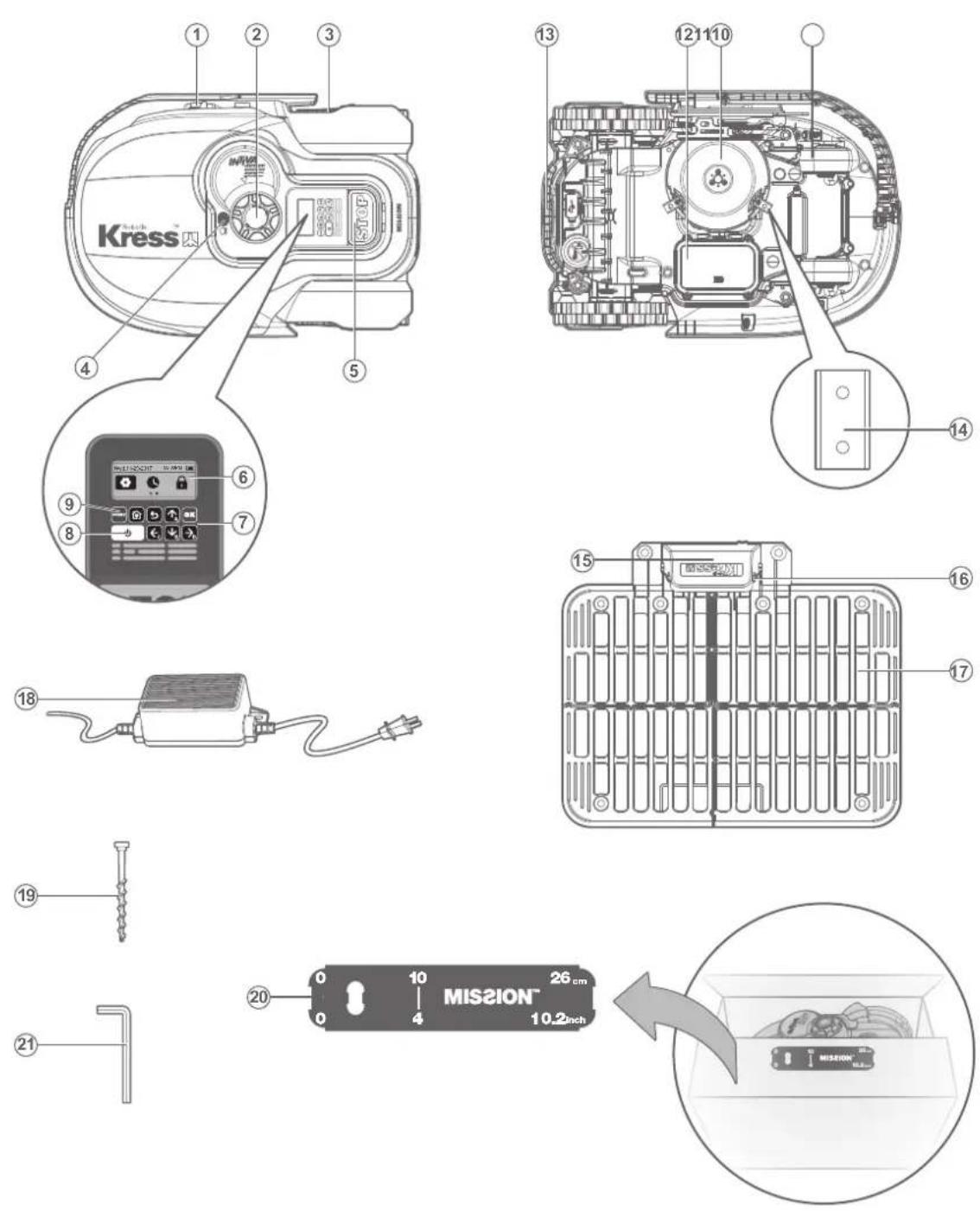

Komponentliste

112 NOR

1. Ultrasonic sensor 12. Bladesvinge
2. LADESTRIPE 13. Batteri pakke
3. Justeringsknappen for klippehøyde 14. Håndtak
4. BAKRE F∅RERHJUL 15. Skjæreblad
5. REGNSENSOR 16. Beskyttelsesdeksel
6. STOPP-tast 17. KONTAKTPINNER
7. VISNING 18. LADEBASE
8. Tastatur 19. STRÖMADAPTER
9. På / Av Bryter
10. FESTESPIKER FOR LADEBASEN
11. START-tast 21. AVSTANDSHOLDER TIL GRENSETRÅD
12. Forhjul 22. SEKSKANTN∅KKEL

Tekniske Data

Type KR121E KR122E KR123E (100-199 - typebetegnelse til maskin, Robot-gressklipper)

	KR121E KR122E	KR123E
Merkespenning	20V --- Max.*
Hastighet uten belastning	2200/min
Kutteområde	1000m^2	1500m^2	2000m^2
Skjærediameter	22cm
Klippehøyde	30-60mm
Klippehøyde posisjoner	4
Batteri type	Litowo-jonowa
Batteri modell	KA0102/KA3024	KA0102/KA3024	KA3025
Ladings tid ca.	160 min	90 min	105 min
Lade modell	KA0200 / KA0201	KA3710/KA3711
Lade vurdering	Wejściowa: 100-240V~50/60Hz, 38W,Wyjściowa: 20V, 1.5A	Wejściowa: 100-240V~50/60Hz, 90W,Wyjściowa: 20V, 3.0A
Maskinens vekt	11.8kg	12kg	12.1kg
Beskyttelsesklasse	III
App	Y
Maksimal skråning innenfor arbeidsflaten	35%
Frekvensbånd for Bluetooth (MHz)	2400-2483.5 MHz
Maksimal overført kraft for Bluetooth (dBm)	8 dBm
Frekvensbånd for Wi-Fi (MHz) 2400-2483.5 MHz
Maksimal overført effekt for Wi-Fi (dBm)	20 dBm
Frekvensbånd av det induktive sløyfesystemet	77 Hz
Maksimal. RF-effekt av det induktive sløyfesystemet	82 dBμA/m

* Spenning målt uten belastning. Batterispenningen er 20 V til å begynne med. Nominell spenning er 18 V.

Støyinformasjon

Belastning lydtrykk L	_pA = 47.72 dB (A), K_pA = 2.06 dB(A)
Belastning lydeffekt L	_wA = 58.72 dB (A), K_wA = 2.06 dB(A)
Bruk hørselsvern når lydtrykket er over	80dB(A) [IMAGE]

En viss grad av støy fra maskinen er uungåelig. Støyende arbeide må godkjennes og begrenses til visse perioder. Overhold hvileperiode, og begrens arbeidstid til et minimum. For personlig beskyttels og beskyttelse for mennesker som arbeider i nærheten, må passende hørselsvern benyttes.

Tilleggsutstyr

	KR121E	KR122E	KR123E
Skruer 9		9	9
Ladestasjon 1		1	1
Festeskruer til ladestasjonen 8		8	8
Sekskantnøkkel 1		1	1
Avstandsmåler for grensetråd 2		2	2
Blader 9		9	9
Batteripakke (KA0102 / KA3024 / KA3025)	1	1	1
Lader (KA0200/KA0201)	1 //
Lader (KA3710/KA3711)	/	1	1

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Henviser til tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.

Formålsmessig bruk

Dette produktet er beregnet for gressklipping på private eiendommer. Den er konstruert for å klippe plenen regelmessig, slik at du får en penere plen en noen gang før. Avhengig av hvor stor plenen er, kan du programmere Mission™NANO til å arbeide når som helst eller med jevne mellomrom. Den er ikke ment for graving, feiing eller snørydding.

Vedlikehold

Mission™ bør sjekkes av og til. Mission™ jobber hardt, og over tid trenger den en skikkelig rengjøring, og deler må byttes når de er slitt. Bruk aldri Mission™ din med ødelagt På/av-bryter.

Slå av maskinen for å utføre enhver type av service eller vedlikehold. Nedenfor skal vi forklare hvordan du tar vare på din Mission™.

1

Hold den skarp

ADVARSEL: Før rengjøring, justering eller bytting av blader må du slå din Mission™ AV, og du må bruke beskyttelseshansker.

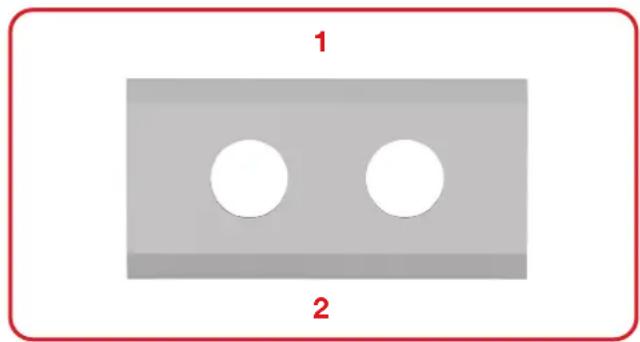

ADVARSEL: Ved utskifting av knivene må ALLE knivene skiftes. Bruk alltid nye skruer når du monterer blader. Dette er viktig for å sikre sammenslåingen av bladene og balansen på sjonsplaten. Hvis det ikke brukes nye skruer kan det forårsake alvorlig personskade.

Mission™ Kan ikke klippe gress som andre gressklippere. Skjærebladet til dette produktet er veldig skarpt på alle 4 kanter og kan roteres i begge retninger for å oppnå maksimal skjærekapasitet. Mission™ Hvert blad har 4 skjærekanter. Bladroterende disk vil tilfeldig rotere fremover og bakover for å bruke 4 skjærekanter og minimere hyppigheten av bladutskifting. Etter at det nye materialet er tatt i bruk, vil levetiden til hvert blad være tre ganger lengre enn for andre merker av kniver hver dag som er programmert til å klippe. Sjekk alltid kniven for sprekker eller skader, og erstatt i så fall kniven. Når skjærebladet blir sløvt og slitt, bør det byttes ut med reservebladet som følger med Mission™. En Kress-forhandler i nærheten av deg kan også skaffe ekstra kniver.

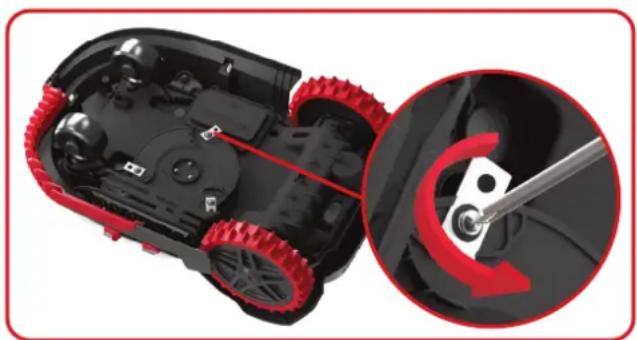

Før du begynner å skifte ut Mission™ s kniver, skru av strømmen og ta på deg beskyttelseshansker. Deretter følger du følgende trinn:

1. Snu Mission™ forsiktig rundt.

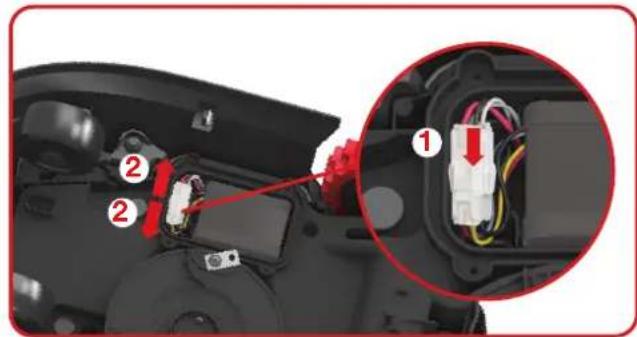

2. Fjern batteridekselet og ta ut batteriet.

3. Ta skruene av knivene med en skrutrekker

4. Skru de nye bladene godt fast.

5. Sett inn batteriet og batteridekslet.

Viktig: Etter at bladene er skrudd fast i bladskiven, må du sjekke at bladene roterer fritt.

ADVARSEL: Slå AV din Mission™ før rengjøring. Ta på deg beskyttelseshansker før du rengjør bladskiven, og unngå bruk av rennende vann.

A. Rengjør kroppen

Hvis det rengjøres regelmessig, vil Mission™ være mer holdbart og vare lenger. Siden Mission™ er en motor, må du være forsiktig når du rengjør den. IKKE bruk vannslange eller tøm rennende vann på Mission™. Det er best å bruke en sprayflaske med vann. Når du rengjør maskinen utvendig bør du bruke en myk børste eller en ren klut og unngå bruk av løsemidler eller poleringsmidler. Og pass til slutt på at du fjerner alt gress og rusk.

B. Vaske undersiden av maskinen

Også nå er det viktig å slå av Mission™ og ta på beskyttelseshansker før man rører bladskiven.

Først, vend din Mission™ opp-ned for å komme til på undersiden. Her ser du bladskiven, motorrammehuset rundt, samt forhjul og drivhjul. Rengjør alt grundig med en myk børste eller fuktig klut.

ADVARSEL:Rengjør ALDRI undersiden av Mission™ med spylende vann. Deler kan bli skadet.

Roter bladskiven for å sikre at den roterer fritt. Sjekk at bladene spinner fritt rund festeskruene. Fjern eventuelle hindringer.

VIKTIG: Fjern avfall som har kilt seg fast slik at det ikke forårsaker hakk i bladskiven. Selv små hakk kan forringe Mission™ s klippeegenskaper.

C. Rengjør kontaktpunktene og ladestripene

Rengjør kontaktpinnen på ladebasen og ladestripen på Mission™ med en klut. Fjern all oppsamling av klippet gras og avfall rundt kontaktpinnene og ladestripene med jevne mellomrom for å sikre at Mission™ lades opp hver gang.

Hjertet i Mission™ er litium-ionbatteriet på 20V. Riktig oppbevaring av batteriet innebærer at det er fulladet og settes på et tørt sted med en temperatur mellom 20°C ± 5°C.

MERK: Den anbefalte brukstemperaturen for Mission™ er mellom 0°C - 45°C.

Levetiden til Mission™ s batteri avhenger av forskjellige faktorer, som for eksempel:

Mission™ kan lades manuelt uten grensetråden.

1. Koble ladebasen til en passende strømkilde. Det grønne lyset på ladestasjonen vil slås på.

2. Forankre Mission™ manuelt i ladebasen mens Mission™ er slått av.

3. Lampen på ladebasen blinker grønt, Mission™ vil starte å lade.

• Rengjør Mission ^TM skikkelig.

• Lad batteriet helt opp.

- Slå av strømmen.

ADVARSEL: Beskytt undersiden av Mission™ -en mot vann. Lagre ALDRI Mission™ opp-ned utendørs.

Grensetråden kan bli liggende på bakken, men endene bør beskyttes, for eksempel ved å plassere dem i en hermetikkboks med smørefett. Hvis ladestasjonen står ute om vinteren, la grensetråden være koblet til.

MERK: Forsikre deg om at ladestangen og kontaktpinnene er rene når du gjør Mission™ for å gjenoppta arbeidet etter dvalemodus. Vi anbefaler at du bruker en smerteduk av høy kvalitet for å rengjøre kontaktene. Bruk appen, sørg for at datoen og klokkeslettet er riktig, og send deretter Mission™ tilbake til det den liker å gjøre: klipping.

5

Bytt ut batteriet

ADVARSEL: Slå av maskinen før du justerer, bytter eller reparerer noe som helst. Før bytting av blader må du slå din Mission™ AV, og du må bruke beskyttelseshansker.

Når du skal bytte batteriet, følger du disse trinnene:

1. Snu Mission™ forsiktig opp-ned.

2. Fjern de skruene fra batteriet. Ta av batteridekselet.

1. Løft forsikring ut det gamle batteriet. Trykk inn låsen og løs ut kontaktene.

OBS: Ikke trekk i ledningene. Hold kontaktene og frigjør låsen.

1. Koble til et nytt originalbatteri ved å feste kontaktene sammen til den låses på plass.

1. Sett inn batteriet som vist. Sett dekselet tilbake på plass og fest skruene godt.

Symptom Årsak Lösning
LED-lyset på ladestasjonen slås ikke på.	Det er ikke noe strøm.	Sjekk at strømledningen er riktig koblet til laderen, og at laderen er koblet til en egnet strømforsyning.
Rødt lys slår på ladebasen.	Grenseledningen er ikke koblet til.	Sjekk at grenseledningen er riktig koblet til ladestasjonen.Kontroller grenselinjen for brudd, spesielt på enden av ledningen.
Din MissionTM er innenfor dens område, men displayet viser “outside working area”(utenfor arbeidsområdet), og LED-lampen er grønn.	Grenseledningens ender er feil koblet til.	Snu om på koblingene av endene på grenseledningen.
MissionTM klarer ikke å forankre seg riktig til ladebasen.	Påvirkning i omgivelsene. Start Mission TM på nytt.
	Dårlig kobling på grunn av skitt på ladekontakten.	Rengjør kontaktpinnene som befinner seg på basen på ladestasjonen og ladestripen på din MissionTM med et håndkle.
MissionTM går utenfor grenseledningen. MissionTM klipper ikke et område innenfor grenseledningsområdet. MissionTM går bakover eller roterer feil nær grenseledningen.	Grensetråden til en annen MissionTM eller en robotgressklipper av et annet merke er posisjonert for nær.	Kontroller at det er minst 1 m mellom grensetråden din MissionTM bruker og grensetråden som naboens robotgressklipper bruker.
	Grensemarkeringswiren er installert med skarpe kanter.	Kontroller at hjørnene til grensemarkerings-wiren er jevne.
	Under våte forhold kan det oppstå feil på det elektriske signalet ved lekkasje der som grenseledningen har blitt skjøtet eller reparert.	Sjekk grenseledningens sammenkoblinger. Isoler for å oppnå en fullstendig vanntett kobling.
	Det er brudd på grenseledningens elektriske signal som følge av brutt isolasjon.	Reparere skadet begrensningskabelisolasjon med kontakter.
	Området for klipping er større enn tillatt klippeområde for MissionTM.	Reduser skjæreområdet eller bruk MissionTM.
MissionTM går utenfor grenseledningen på gurnn av høy hastighet når den går ned en bakke.	Grenseledningen er plassert på en helling som er brattere enn 17% (10°).	Flytt grenseledningen unna hellinger som er brattere enn 17% (10°).

Miljøverntiltak

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

Samsvarserklæring

Vi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

På vegne av Positec erklær at produktet

Beskrivelse Robot-gressklipper

Type KR121E KR122E KR123E (100-199-typebetegnelse til maskin, Robot-gressklipper)(År, artikkelnummer og måned for serienummer er plassert på siste side. Det fullstendige serienummeret vises tydelig på vedlegget til gressklipperen) med batterilader KA0200/KA0201/KA3710/KA3711 og ladebase KA0071

Funksjon Gressklipping

- Tilpassningsbedømmelse Utført ifølge Anneks V

- Målt Lydkraftniv 58.72 dB (A)

- Erklært Garantert Lydkraftniv 61 dB (A)

Det tekniske kontrollorganet Intertek, Semko AB, NB-No. 0413 har utført en EU-undersøkelse i henhold til direktiv 2014/53/EU og har utstedt følgende EU-undersøkelsessertifikat: SE-RED-2200106

Standardene samsvarer med,

120 For gressklipper: EN 50636-2-107:2015+A1:2018+A2:2020+A3:2021, EN 60335-1:2012+A11:2014+A13:2

NOR 017+A1:2019+A2:2019+A14:2019+A15:2021, EN IEC 62311:2020, EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:2019+A2:2021

For induksjons-sløyfesystem: EN 303 447 V1.1.1

For ultrasonisk modul: EN 55011:2016+A11:2020

For Bluetooth og WIFI-modul (2,4G): EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, EN 300 328 V2.2.2

For lader: EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN

61000-3-3:2013+A1:2019+A2:2021, EN IEC 60335-2-29:2021+A1:2021, EN 60335-1:2012+A11:2014+A13:2

017+A1:2019+A2:2019+A14:2019+A15:2021, EN 62233:2008

For støy: EN ISO 3744:2005

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Adresse Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

A#

2023/09/19

Allen Ding

Visesjefsingeniør, Testing og Sertifisering

Positec Technology (China) Co., Ltd.

Avtagbar matningsenhet

Dellista

1. Ultraljudsgivare 12. BLADVÄNDSKIVA

2. LADDNINGSYTA

3. Reglage för klipphöjd 14. HANDTAGSSTÅNG

4. BAKRE DRIVHJUL 15. SKÄRBLAD

5. REGNSENSOR 16. Skyddskåpa

6. STOP-Knapp 17. KONTAKTSTIFT

7. Display 18. LADDNINGSBAS

8. KNAPPSATS 19. STRÖMADAPTER

9. På/Av växla 20.

10. START knapp

11. FRAMHJUL

12. BATTERIPAKET

ÄSTDON FÖR LADDNINGSBAS

1. AVSTÅNDSMÄTARE FÖR GRÄNSTRÅD

2. INSEXNYCKEL

Tekniska data

Typ KR121E KR122E KR123E (100-199 - maskinbeteckning, anger Gräsklipparrobot)

A. Rengöring av stomme

B. Rengöring av undersida
