BRUKSANVISNING FC422XN1 BRANDT

Fremgangsmåde for bagning og stegning i own P.16-17

Eksempel: Endt bage- aller stegetid kl. 13.00.

När disse handlinger er fuldført, differentieres starten pa opvarmningen, säledes at bagning eller stegning er færdig kl. 13.00.

Ved programmeret bagning eller stegning oplyses ovenen ved start og ved slutting af bagning eller stegning.

6. Fremgangsmåde for bagning og stegning i own

Symbol Funktionnavn

Cirkulerende varme

Bagnig og stegning nedefra.

Anbring grillen pa det nederste trin.

*

"Særligt for FJERKR/E"

Ovnens paere fungerer ikke laengere.

Koleventilatoren fortsaetter med at kore, after at ovenen er slukket.

-Ring til aftersalgsservice.

Ovnens forskjellige deler

Beskrivelse av ovenen P.40

Tilbehør P.41

Tilkobling og montering av ovnen

Tilkobling til det elektriske anlegget P.43-44

Nyttrige mål for montering av ovennen P.45

Skifte lyspaere ? P.46

Bruke ovnen

Detaljert beskrivelse av programmeringsdisplayet P.47

Stille klokken P.48

Begynne Å bruke ovenen med én gang P.49

Stille inn et stekeprogram P.50

Bruke nedtelligsuret P.51

Ovnens stekefunksjoner P.52-53

Vedlikehold av ovnen P.54-55

Hva gjør du hvis ovnen ikke fungerer som den skal? P.55

I heleijke bruksanvisingen

markerer nyttige råd og vink

Innledning

Kjarene kunde,

Takk for at du valgte en BRANDT stekeovn.

Vårt forsknings og utviklingsteam har utviklet en ny generationsjon owner som gør den daglige matlagingen til noe Å se fram til.

Din nye Brandt stekeovn har rene linjer og moderne design som gjør den til en naturlig del av ditt kjokken. Samtidig forener den brukervennlighet og førstklasses stekeevne på enunik måte.

Blant Brandts øvrigeprodukter finner du også et stort utvalg av komfyrtopper, ventilatorer, oppvaskmaskiner og kjoleskap som passer sammen med den nye Brandt-stekeovnen din.

Brandt befinner seg i Forste rekke nár det gjelder innovasjon. Vi gjør hverdagen din enklere ved Å tilbyprodukter som stadig blir bedre med hensyn til ytelse, brukervennlight, miljø, design og pålitetlight.

Varemerket BRANDT.

Ovnens oppbygning

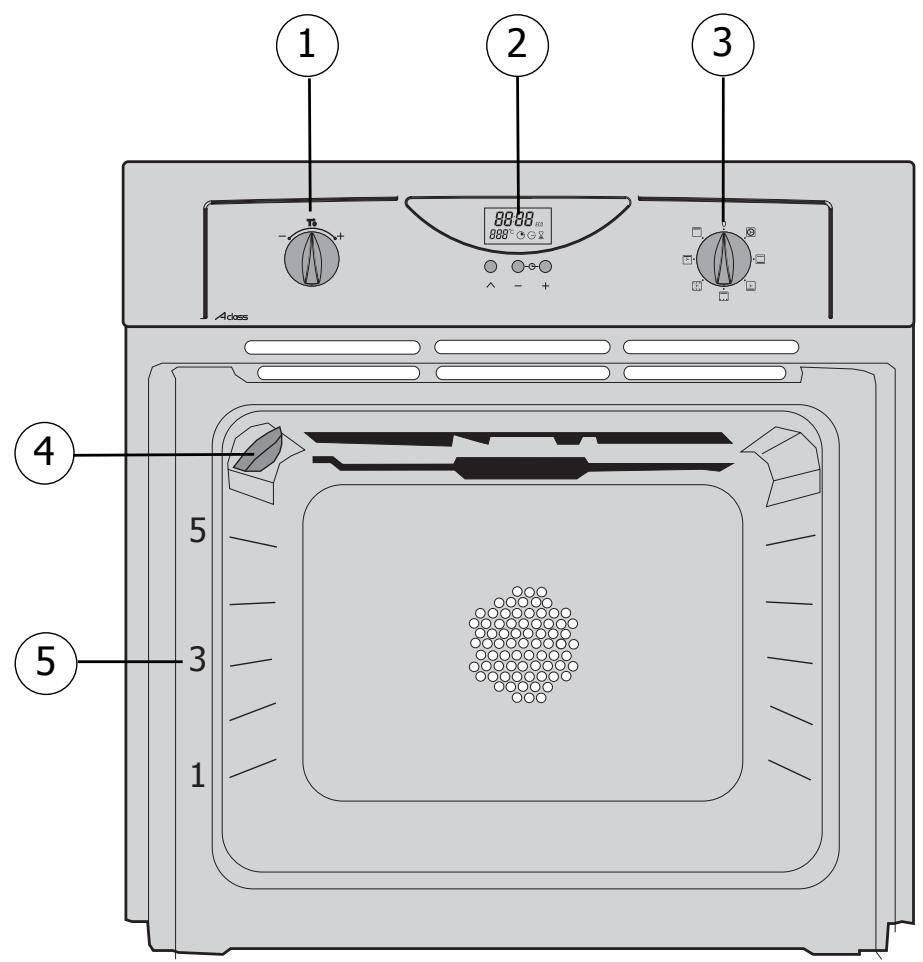

BESKRIVELSE AV OVNEN

1 Innstilling av temperatur
2 Programmeringsdisplay
3 Funksjonsvelger

4 Lampe
5 Rillenummer

Tilbehør

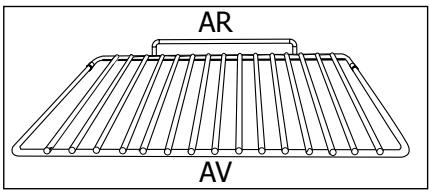

Stabil sikkerhetsrist

Risten kan brukes som underlag for alle slags former og brett med retter som skal stekes ell gratineres. Den kan ogsa brukes til grilling (matvarene legges rett pa risten).

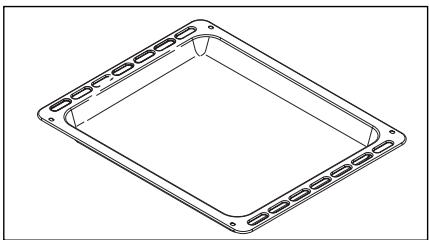

Stekebrett (baking)

Brettet har skrå kanter og egner seg godt til kaker. Det kan brukes til steking av bakverk som for eksempel vannbakkels, marengs, muffins, wienerbrød osv.

For Å unngå unödvendig sprut og tilgrising av ovnen bør du unngå Å legge steker eller kjottstykker rett pa dette bredtet.

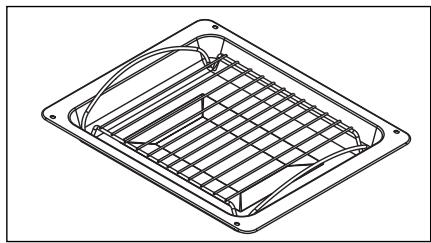

Dyp panne

med rist til grilling

Denne paffen skal ta i mot sprut og fett fra steking og grilling i ovenen. Du kan bruke den som stekeplate (for eks. til fjarkre med grønsaker ved middels varme). Paffen skal aldri plasseres direkte på ovenens bunn bortsett fra när du bruker GRILL-funksjonen.

Bakebrett med non-stickbeegg

(settes pà rist)

Bakebrettet plasseres pa en rist og egner seg til steking av bakverk, paier og pizzaer.

Den har et non-stickbeegg som gjør at maten\ ikke henger fast pa Brettet.

Bruk grytekluter nár du tar ut Brettet fra ovenen. La Brettet kjøle seg ned for du vasker det opp for händ i oppvaskkummen. Bruk oppvaskmiddel, og unngå svamper med skurebeegg.

MERK: Ikke bruk kniv ell er pizzahjul til Å skjaere

i Brettet. Bruk redskaper av plast ell silikon.

Ikke bruk bakebrettet ved temperaturer høyere enn 250^

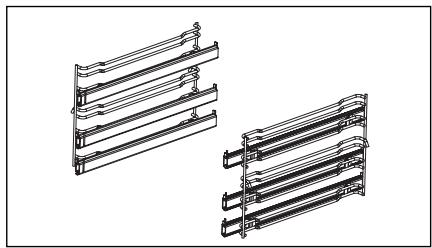

Glidende plateskinner

Takket staatere dette systemet kan du enkelt ta ut og inn emaljeplatene og maten i lopet av stekingen.

Ma tas ut i Iopet av PYROLYSEN.

Gjør deg kjent medppe anvisingene for du monterer og begynner Å bruke ovnen.Ovnen er beregnet p.bruk i private hjem.Den er kun beregnet pa steking av matvarer.Ovnen inneholder ingen asbestforbindelser.

FORSTE BRUK AV OVNEN:

Før du bruker ovnen for feste gang, bør du varme den tomme ovnen med dren igjen pa full styrke i ca. 15 minutter. Mineralullen som ligger rundt ovsrommet ineholder stoffer som kan avgi en spesiell lukt nær ovnen blir varm. Det kan ogsha hende at det ryker litt fra ovnen. Dette er helt normalt.

PÄFÖLGENDE BRUK AV OVNEN:

• Sorg for at ovnsdoren er skikkelig lukket og lukkemekanismen smetter p' plass sik den skal.
• La aldri noen lene seg pà eller sitte pà døren nár den er Åpen.

• Nár du bruker grillen med døren på klem, kan de synlige delene av ovnen bl varme. små barn bør holds på avstand fra ovnen.

• Ovnen blir varm nár den er i bruk. Pass på at du ikke tar på varmeelementene inni ovnen.

• Ta aldri i redskaper og former (rist, grillspyd, langpanne, holder til grillspyd osv.) med bare hendene etter endt steketid. Bruk grytekluter erler lignende av varmeisolerende materiale.

• Ikke kle ovenen med aluminiumsfolie. Dette kan føre til at temperaturen øker og dermed gi daryligere stekeresultater og skade emaljen.

• Ikke bruk damp-ller høyttrykksvasker.

• Under pyrolysen vil ovnens synlige deler blv varmere enn ved vanlig steking, sa hold sma barn pa avstand fra ovnen.

Barnesikkerhet

MONTERING

① Sette på barnesikringen: Sett på sperren ved Å trekke den mot deg.
Ta av barnesikringen: Skyv sperren fra deg.

BRUK

③ Når barnesikringen er på: Løft sperren opp mens du apner doren.

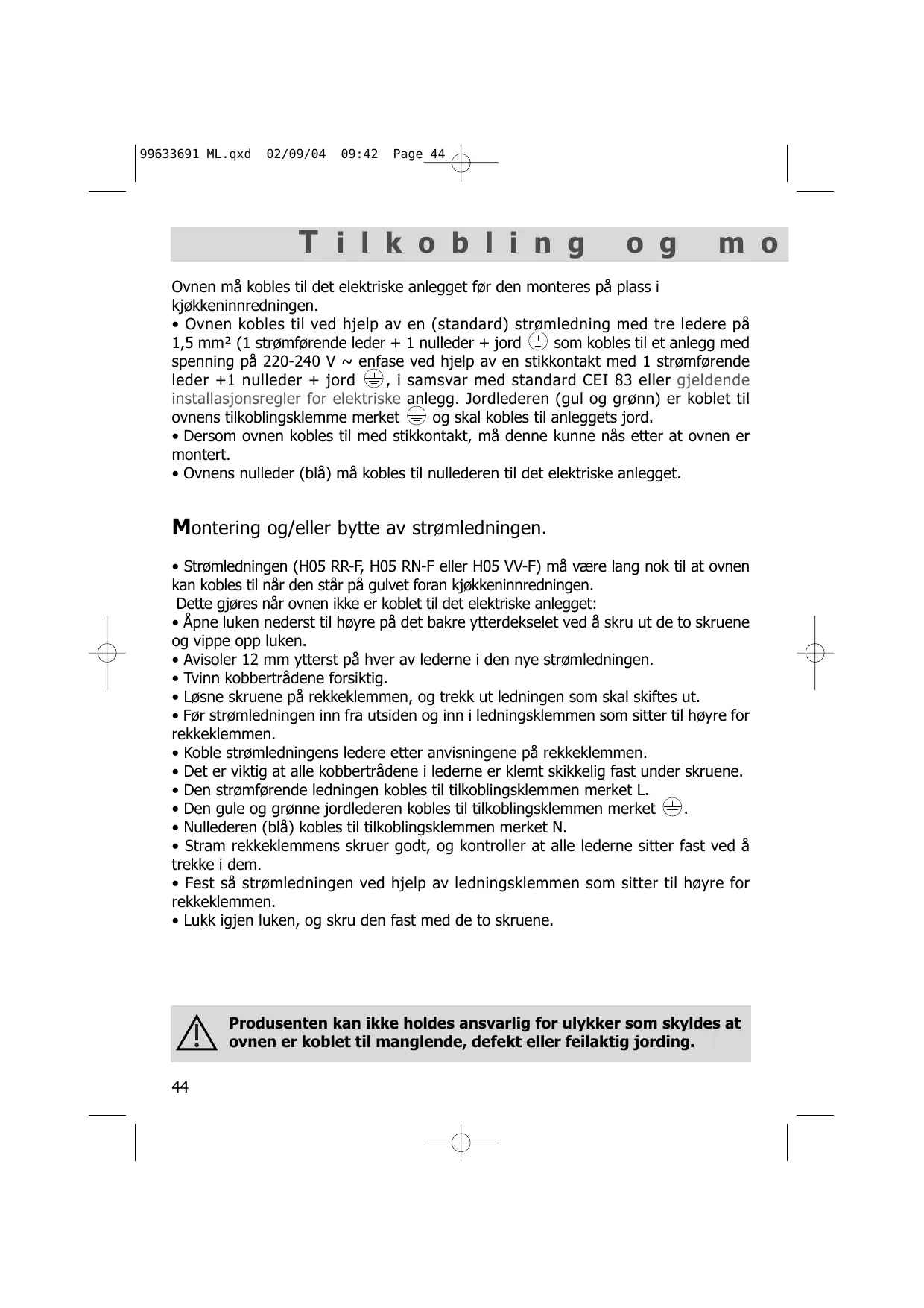

Tilkobling og montering av ovnen

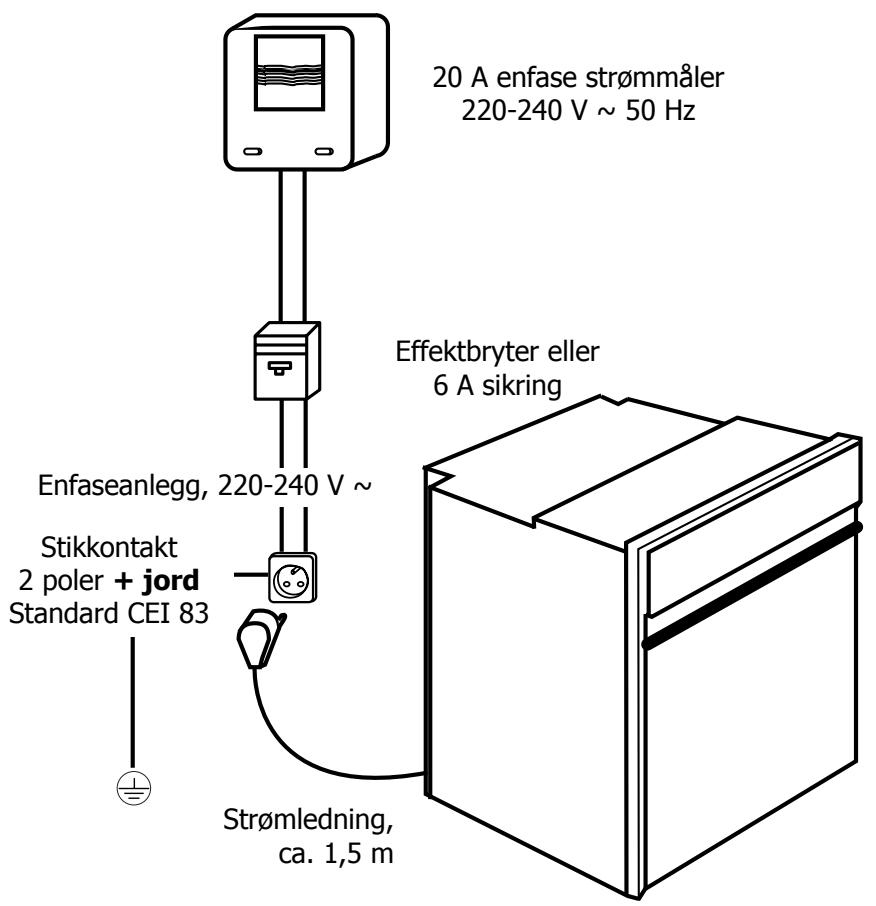

Tilkobling til det elektriske anlegget

• Før du kobler til ovenen, på du forsikre deg om at ledningene i det elektriske anlegget er tykke nok til ø Forsyne ovenen med strøm (tverrsnittet på minst tilsvare tverrsnittet til ovenens strømledning). Sikringen i det elektriske anlegget på vare på 16 ampere.

T i l k o b l i n g o g m o

Ovnen må kobles til det elektriske anlegget För den monteres på plass i kjøkkeninnredningen.

• Ovnen kobles til ved hjelp av en (standard) strømledning med tre ledere på 1,5mm^2 (1 strømførende leder + 1 nulleder + jord 12 som kobles til et anlege med spentning på 220 - 240V enfase ved hjelp av en stikkontakt med 1 strømførende leder +1 nulleder + jord 12 , i samsvar med standard CEI 83 eller gjeldende installationsregler for elektriske anlege. Jordlederen (gul og grønn) er koblet til ovnens tilkoblingsklemme merket 12 og skal kobles til anleggets jord.
• Dersom ovnen kobles til med stikkontakt, må denen kinne nås etter at ovnen er montert.
• Ovnens nulleder (blå) må kobles til nullederen til det elektriske anlegget.

• Strömledningen (H05 RR-F, H05 RN-F eller H05 VV-F) på vinden kan kobles tilningar den står på gulvet foran kjøkkeninnredningen.
  Dette gjores när ovnen ikke er koblet til det elektriske anlegget:
• Åpne luken nederst til høyre på det bakre ytterdekselet ved ø skru ut de to skruene og vippe opp luken.
• Avisoler 12 mm ytterst på haver av lederne i den nye strømledningen.
• Tvinn kobbertrådene forsiktig.
• Lønsne skruene på rekkeklemmen, og trekk ut ledningen som skal skiftes ut.
• Før strømledningen inn fra utsiden og inn i ledningsklemmen som sitter til høyre forrekkeklemmen.
• Koble strømledningens ledere但它 anvisingene på rekkeklemmen.
• Det er viktig at alle kobbertrådene i lederne er klemt skikkelig fast under skruene.
• Den strømførende ledningen kobles til tinkoblingsklemmen merket L.
  Den gule og gronne jordlederen kobles til tikkoblingsklemmen merket
• Nullederen (blå) kobles til tikkoblingsklemmen merket N.
• Stramrekkeklemmens skruer godt, og kontroller at alle lederne sitter fast ved ä trekke i dem.
• Fest så strømledningen ved hjelp av ledningsklemmen som sitter til høyre forrekkeklemmen.
• Lukk igjen luken, og skru den fast med de to skruene.

Produsenten kan/DDke holds ansvarlig for ulykker som skyldes at ovn er koblet til manglende, defekt ell feilaktig jording.

ntering av ovnen

Ovnen kan like gjerne bygges inn under en benkeplate som i et vertikalt høyskap (æpent eller lukket) med dimensjoner som passer til ovnen (se figur).

Ovnen har en svært god gjennomstrømming av luft. Det betyr at du kan oppnå perfekte resultater både med steking og rengjöring av ovnen dersom du overholder følgende punkter:

• Plasser ovnen iinnredningen sik at det er minst 5 mm avstand mellom ovnen og det nestske skapet.
• Innredningen som ovenen skal bygges inn i, må tåle høye temperaturer eller��e belagt med et materiale som taler høye temperaturer.
• For at ovnen skal ble s stabil som mulig, bcr du montere den fast i inredningen med to skruer som skrus inn i hullene pa sidefestene (se figur).

Slik gár du fram:

1) Fjern skruedekslene i gummi for komme til monteringshullene.
2) Lag et hull med diameter på 3 mm i innredningens vegg. Dette for Å unngå at treet fliser seg opp.
3) Skru fast ovnen ved hjelp av de to skruene.
4) Sett på plass igjen de to skruedekslene (som och fungerer som stødempere for ovnsdøren).

(*) dersom innredningen er Åpen, bør ikke øpningen vår på mer enn 70 mm.

Ta gjerne kontakt med fagfolk for Å forsikre deg om at monteringen er i overensstemmelse med gjeldende regler.

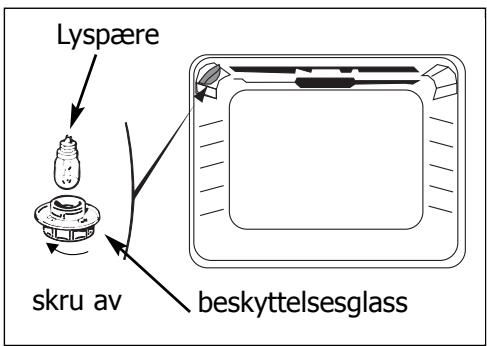

Skifte lyspaere

• Lyspaeren sitter i ovnens tak.

För du skifter lyspær, er det viktig Å koble fra ovenen for Å unngå elektrisk støt og dessuten la ovenen kjøle seg ned hvis den er varm.

a) Skru av beskyttelsesglasset (se figur).
b) Skru ut lyspaeren (skru i samme retning som for beskyttelsesglasset).

Spesifikasjoner for lyspæren:

• 15 W
• 220-240 V
  -300℃
• sukkel E 14

c) Skift lyspaeren, sett pà igjen

beskyttesesglasset og koble til ovenen.

Når du skal skru av lampens beskytttesesglass og lyspaaren, kan det vaere en god ide Å bruke gummihansker for Å få bedre grep.

Bruke ovnen

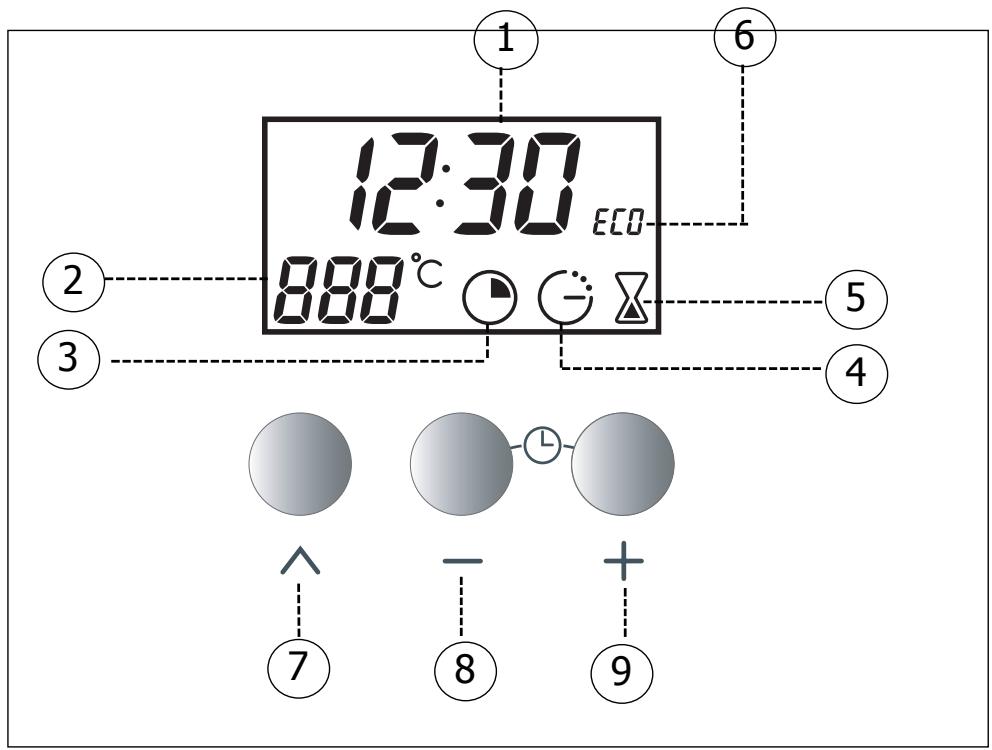

1. Detaljert beskrivelse av programmeringsdisplayet

NO

(1) Tid og varighet
(2) Temperatur
(3) Steketidsindikator
(4) Indikator for steketidens slutt
(5) Indikator for nedt ellingsuret

(6) Indikator for ECO-funksjonen
⑦ Tilgangsknapp for de forskjellige tidsinnstillingsfunksjonene
8 Knapper for innstilling av tiden

2. Stille klokken

a) Starte klokken

• 12.00 blinker i displayet.
• Still inn tiden ved Å trykke på + eller - (når du holder knappeninne, skifter tallene raskere i displayet).

Eksempel: 12.30.

den innstilte tiden lagres automatisk etter noen sekunder

-> tallene slutter Å blinke

b) Justering av klokkeslett

• Hold + og -inne samtidig i noen sekunder til tallene begyinner Å blinke.

När tallene begynner Å blinke, kan du stille klokken. For Å stille klokken trykker du pa + og - samtidig for Å stille klokken frem eller tilbake.

Trykk paa for a lagre.

Dersom du ikke bekrefter klokkeslettet med ∧ knappen, blir det automatisk lagret etter noen sekunder.

ovnen

3. Begynne Å bruke ovnen med én gang

Programmeringsdisplayet skal kun vise tiden. Klokkeslettet skal/DDke blinke.

• Velg stekefunksjon:

Drei funksjonsvelgeren til onsket stilling.

Eksempel: "□" -> ovenen sl'g seg pà.

Ovnen stiller seg automatisk inn pa den mest brukte temperaturen.

Straks dette er gjort, begyinner oppvarmingen av ovenen, og den innstilte temperaturen (210 °C) blinker i displayet.

Nár ovnen nár onsket temperatur, piper den flere ganger.

Viften fortsetter Å gå en stund etter at du er fertig med Å bruke ovnen. Dette for at ovnen skal kjøle seg ned.

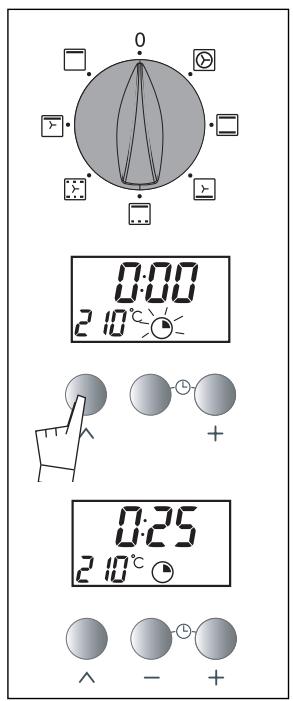

4. Stille inn et stekeprogram

Den angitte steketiden lagres automatisk etter noen sekunder -> steketiden slutter Å blinke.

Klokken begynner Å telle ned straks steketiden er stilt inn.
Når du er fertig med disse tre punktene, begynner oppvarmingen av ovenen:

Ovnen piper flere ganger nár den nár innstilt temperatur og senere nár steketiden er over og den slár seg av.

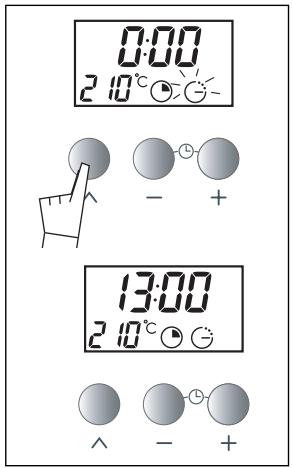

b) Forhåndsinnstille et stekeprogram (sluttidspunkt) Still inn stekefunksjon og steketid på vanlig mæte.

Tallene blinker, og du kan nå stille inn tiden.

Trykk på + eller - for Å stille inn ønsket sluttid.

Eksempel:Steketiden er ute kl.13.00.

Når du har gjort dette, stilles starttidspunktet for stekingen automatisk inn sik at den er fertig kl. 13.00. Sett funksjonsvelgeren for steking tilbake på "0" etter endt steketid "0".

Nár et stekeprogram er forhändsinnstilt, slár lyset i stekeovnen seg på rett før steketiden begynner og mot slutten av steketiden.

Dersom det forhändsinnstille programmet bruker varmluft, fortsetter viften Å gå etter steketidens slutt for Å javne ut temperaturen i ovnen, hvis du ikke setter funksjonsvelgere

ovnen

5. Bruke ndtellingsuret

Ovnen har et elektronisk neddillingsur som kan brukes til Å telle ned tiden uavhengig av ovnens øvrige funksjoner.

Nár du bruker neddtingsuret, er det dette (og ikke det aktuelle klokkeslettet) som vises i displayet.

Hold " ^ "inne til symbolet (nedtellingsuret) begyinner à blinke.

tiden og et timeglass blinker.

Tallene slutter Å blinke erter noen sekunder, og uret begyinner Å telle ned minutter og sekunder.

Nár tiden er ute, piper nedtellingsuret flere ganger.

6. Ovnens stekefunksjoner

Symbol Funksjonensnavn

Beskrivelse av funksj

Roterende varme
Steking ved hjelp av motstanden som
sitter i bunnen av ovenen, kombinert
med varmluft.

Tradisjonell steking Over- og undervarme uten varmluft.

Ovnen m' forvarmes f'r retten settes inn.

Undervarme med varmluft Undervarme kombinert med varmluft.

Stekeprosessen skjer nedenfra og opp

• "Spesialprogram for fjærkre" Steking med overvarme og svak undervarme uten varmluft.

Med delle innstillingen kan du spare energi samtidig som du oppnär like gstekeresultater for fjærkre som ved konvensjonelle programmer.

Varmeskapfunksjon
Svak overvarme kombinert med varmluft.

Varmeskapfunksjon

Grill kombinert med varmluft
Steking med overvarme og varmluft
veksevis.

• Funksjon(er) benyttet til energimerkingen, i samsvar med

Ovnens stekefunksjoner

jonen	Råd	Råd °C
t fra rett	Spesielt godt egnet for steking av mørt kjøtt, grønnsaker, fisk og steking av optil tre brett samtidig.	min.	anbef.	maks.
		35	180	235
s	Spesielt godt egnet til langsom og delikat steking: saftig viltstek osv.	min.	anbef.	maks.
	For Å "forsegle" steker av rødt kjøtt.
	Trekking i leirgryte aller annen form med lokk av retter som er forstekt på plate (coq au vin, gryteretter osv.).	35	225	275
p.	Spesielt godt egnet for fuktige retter (paier, fruktterter osv.).	min.	anbef.	maks.
	Bunnen blir godt stekt.
	Spesielt godt egnet for bakverk som hever seg (formkaker, gjærbakst osv.) og for suffleer for at de ikke skal på en skorpe som hindrer dem i ä ese.	35	205	275
ode	Legg fuglene i en ildfast keramikkform, helst på rist på første rille.	min.	anbef.	maks.
	Det er ikke nødvendig Å forvarme ovenen. Snu gjerne fuglen halvweis i steketiden.	35	200	275
	Spesielt godt egnet til heving av brøddeig og annen gjærdeig siden temperaturen ikke overstiger 40 °C, og dessuten til tining og varming av tallerkener.	min.	anbef.	maks.
		35	80	100
en. og	Spesielt godt egnet til steking av alle slags fjærkre og steker.	min.	anbef.	maks.
	"Forsegling" og gjennomsteking av lær og entrecôtekam.	180	200	230
	Fiskestykker holder seg saftige og gode.
	Spesielt godt egnet til grilling av koteletter, pólser, brødskiver og store reker (på rist).	min.	anbef.	maks.
		180	275	275

d europeisk standard EN 50304 og EU-direktiv 2002/40/CE.

Vedlikehold av ovnen

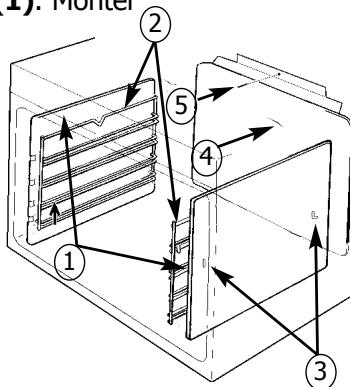

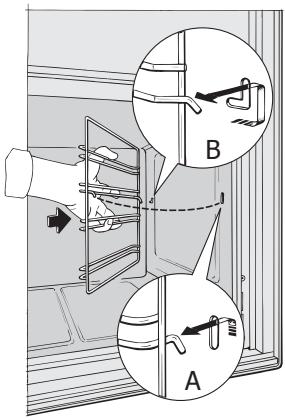

Skifte ut de katalytiske veggplatene

För du begyinner à demontere platene, bör du la ovnen kjøle seg ned og forsikre deg om at funksjonsvelgeren for steking står på 0.

Sideplatene (1)

Hekt Iøs rillene (2) i forkant ved Å lofte dem opp (figur A). Trek killene mot deg, og hekte dem av festet i bakkant ved Å lofte dem opp (figur B). Trek dem ut fra de to hullene (3) i den katalytiske veggplaten og ovenen. Fjern til slutt den katalytiske sideplaten (1). Monter

de nye delene (veggplater og/eller riller) ved a ffolge instruksjonene i motsattrekkefolge.

Bunnplaten (4)

Skru skruen (5) som sitter over bunnplaten, helt ut. Vipp platen nedover i forskant sik at

du kan trekke den ut fra ovenn. Monter den nye platen ved a folge instruksjonene i motsattrekkefolge.

Ovnen skal alltid slås av før du rengjør den innvendig.

Renhold av ovnen

Innsiden av den selvrensende ovnen har avtagbare plater belagt med en spesiell emalje med mikroporer (katalytisk emalje). Det er dette emaljen som gjør ovnen selvrensende. Fett og smuss brer seg utover, og det meste løses opp i mikroporene. Smusset reagerer med oksygen på to sider og forsvinner litt erter litt. Den selvrensende emaljen fungerer speielt godt på fett, men ikke særlig godt på sukker. Det er derfor bunnen av ovnen, som er mer utsatt for sukkersål, ikke er belagt med这几个 emaljen.

• skrubbing med metallbørster eller spisse eller skarpe gjenstander
• rengjøring med skuremidler
• Når du bruker grillen, spruter det gjerne en del fett på veggene. Det er ikke alltid temperaturen er høy nok til at fettet fjernes welt under stekingen.

Hvis det er tilfellet, kan du la ovenen sta pä i 20-30 minutter ekstra etter steketidens slutt pä høyeste tilgengelig temperatur for den aktuelle stekefunksjonen.

Hvis det fortsatt er igjen rester av fettsprut,kommen det til Å blimindre for hvver gang du bruker ovenen.

Nedslagbar grill

• For at det skal vare enkelt Å rengjore taket på ovnen, kan grillen slås ned.

• Trekk den forsiktig mot deg for Å lösne de to bena (på høyre og venstre side).

Vippnedgrillen.

Etter rengjøring vicper du opp grillen igjen og kontrollerer at de to bena sitter godt fast i hakkene.

Vær forsiktig sá du ikke skader temperaturføleren (metallpinnen på høyre side).

Hva gjør du hvis ovnen ikke fungereresom den skal?

At noe ikke fungerer som det skal, betyr ilke ndvendigvis at det er noe galt med ovenen. Du bør i alle tilfeller undersøke følgende punkter:

Du oppdager at

• Temperaturføleren er defekt.

• Sett i stopselet.

• Skift sikring, og kontroller at den er av riktig type (16 A).
• Skru opp temperature.
• Kontakt kundeservice.

Lampen fungerer/DD.

• Lampen er iustand.

• Stopselet er/DD plugget i stikkontakten eller sikringen har gatt.

• Skift ut lampen.

• Sett i kontakten aller skift sikring.

Kjøleviften fortsetter Å gå etter at du har skrudd av ovenn.

• Sett opp ovnsdoren for at den skal kjole seg ned raskere.
• Kontakt kundeservice.

Innehåll

After reglage av matlagningstiden,

Rengöring av lamputrymmet
