BRUKSANVISNING HIE844SB1 HOOVER

• Stil disse oplysninger til rådighed for personen, som er ansvarlig for at installere apparatet, da dette muligvis kan reducere dine installationsomkostninger.

• Mangel på at følge dette råd, kan muligvis resultere i elektrisk stød eller død.DA-3 DANSK Sundhedsfare

• Mangel på at følge dette råd, kan muligvis resultere i død. Fare for varm overflade

vise den nye minuttimer og prikken for den tilsvarende zone blinker.

Midterst til venstre

Midterst til venstre

• Koble apparatet fra strømforsyningen før du foretar noe arbeid eller vedlikehold på det.

• Tilkobling til et godt jordingssystem er viktig og obligatorisk.

• Endringer i hjemmets kablingssystem må utelukkende gjennomføres av kvalifisert elektriker.

• Manglende overholdelse av dette vil kunne føre til elektrisk støt eller død. Fare for kutt

• Vær forsiktig - panelkantene er skarpe

• Hvis du ikke er forsiktig kan det føre til skader eller kutt. Viktige sikkerhetsinstruksjoner

• Les disse instruksjonene nøye før installasjon og bruk av dette apparatet.NO-2

• Ingen brennbare materialer eller produkter med noen gang plasseres på dette apparatet.

• La denne informasjonen være tilgjengelig for den som er ansvarlig for å installere apparatet, da det vil kunne redusere installasjonskostnadene dine.

• For å unngå farer må dette apparatet installeres i henhold til disse installasjonsinstruksjonene.

• Slå av koketoppen ved å koble fra stikkontakten før rengjøring eller vedlikehold.

• Manglende overholdelse av dette vil kunne føre til elektrisk støt eller død.NO-3 NORSK Helsefare

• Dette apparatet overholder elektromagnetiske sikkerhetsstandarder.

• Personer med pacemakere eller andre elektriske innretninger (slik som insulinpumper) må ta dette opp med legen sin eller med produsenten av det elektriske apparatet før vedkommende bruker husholdningsapparatet for å forsikre seg om at innretningene deres ikke vil påvirkes av det elektromagnetiske feltet.

• Manglende overholdelse av dette rådet vil kunne føre til død. Fare, varm overflate

• Under bruk vil tilgjengelige deler av dette apparatet bli varme nok til å forårsake brannsår.

• Ikke la kroppen, klær eller noen andre gjenstander enn egnede kokekar komme i kontakt med induksjonstoppen før glasset på overflaten er avkjølt.

• Obs: magnetiserbare metallgjenstander som bæres på kroppen vil kunne bli varme i nærheten av koketoppen. Smykker i gul og sølv vil ikke påvirkes.

• Manglende overholdelse av dette rådet vil kunne føre til brannsår og skålding. Fare for kutt

• Det barberbladskarpe bladet på en koketoppskraper er eksponert når sikkerhetsdekselet trekkes tilbake. Må brukes med ekstrem forsiktighet og alltid oppbevares trygt og utenfor barns rekkevidde.

• Hvis du ikke er forsiktig kan det føre til skader eller kutt. Viktige sikkerhetsinstruksjoner

• Etterlat aldri apparatet uten oppsyn når det er i bruk. En kjele som koker over forårsaker røyk og fettet søl som vil kunne antennes.

• Bruk aldri apparatet som arbeids- eller oppbevaringsoverflate.

• Etterlat aldri gjenstander eller verktøy på apparatet.

• Ikke plasser eller etterlat noen magnetiserbare gjenstander (f.eks. kredittkort, minnebrikker) eller elektronisk utstyr (f.eks. Datamaskiner, MP3-spillere) i nærheten av apparatet, da disse vil kunne påvirkes av det elektromagnetiske feltet.

• Apparatet må aldri brukes til å varme opp rommet.NO-5 NORSK

• Etter bruk må du alltid slå av kokesonene og koketoppen som beskrevet i denne veiledningen (dvs. ved hjelp av berøringskontrollene). Ikke stol på at deteksjonsinnretningen slår av kokesonene når du flytter kokekarene.

• Ikke la barn leke med apparatet eller sitte, stå eller klatre på det.

• Ikke plasser gjenstander eller produkter som kan være interessante for barn i skap som henger over apparatet. Barn kan bli alvorlig skadet hvis de klatrer på koketoppen.

• Etterlat aldri barn alene eller uten oppsyn på stedet er apparatet er i bruk.

• Barn eller personer med en type funksjonshemming som begrenser deres evner til å bruke apparatet må ha en ansvarlig og kompetent personer som lærer dem hvordan apparatet brukes. Instruktøren må forsikre seg om at personene kan bruke apparatet uten fare for dem selv eller omgivelsene deres.

• Ikke reparer eller skift ut noen deler av apparatet med mindre dette er spesifikt anbefalt i veiledningen. All annen service må gjennomføres av kvalifisert tekniker.

• Ikke bruk dampvasker til å rengjøre koketoppen.NO-6

• Ikke plasser eller mist tunge gjenstander på koketoppen.

• Ikke bruk stålull eller andre slipende rengjøringsprodukter til å rengjøre koketoppen din, da disse kan lage riper i induksjonsglasset.

• Enheten kan brukes av barn fra åtte år, personer som mangler erfaring med / kunnskap om produktet, eller personer som har nedsatt fysisk, sensorisk eller mental funksjonsevne. Dette forutsetter imidlertid at bruken skjer under tilsyn, eller at nevnte brukere får opplæring i hvordan enheten skal benyttes, og forstår risikoene knyttet til enheten. Ikke la barn leke med apparatet. Ikke la barn rengjøre eller vedlikeholde enheten uten tilsyn.NO-7 NORSK

• ADVARSEL: Tilberedning at mat på en platetopp med bruk av fett eller olje kan være farlig og resultere i brann hvis det ikke skjer under konstant oppsyn. Prøv ALDRI å slukke en brann med vann, men slå av apparatet og dekk deretter over flammen med et lokk eller et brannteppe.

• Metallgjenstander som kniver, gafler, skjeer og lokk må ikke legges på overflaten til koketoppen, da de kan bli varme.

• Etter bruk slår du av elementet på koketoppen med den tilhørende bryteren. Ikke stol på detektoren.

• Dette apparatet er ikke laget for å brukes ved hjelp av en ekstern timer eller et separat fjernkontrollsystem. Gratulerer med kjøpet av din nye induksjonstopp. Vi anbefaler at du tar deg tid til å lese disse instruksjonene / bruksanvisningen slik at du forstår fullstendig hvordan du installerer og bruker dette apparatet korrekt. Les installasjonskapittelet for installasjon. Les alle sikkerhetsinstruksjonene grundig før bruk og ta vare på denne instruksjons-/installasjonsveiledningen for framtidig referanse.NO-8 Produktoversikt Sett ovenfra

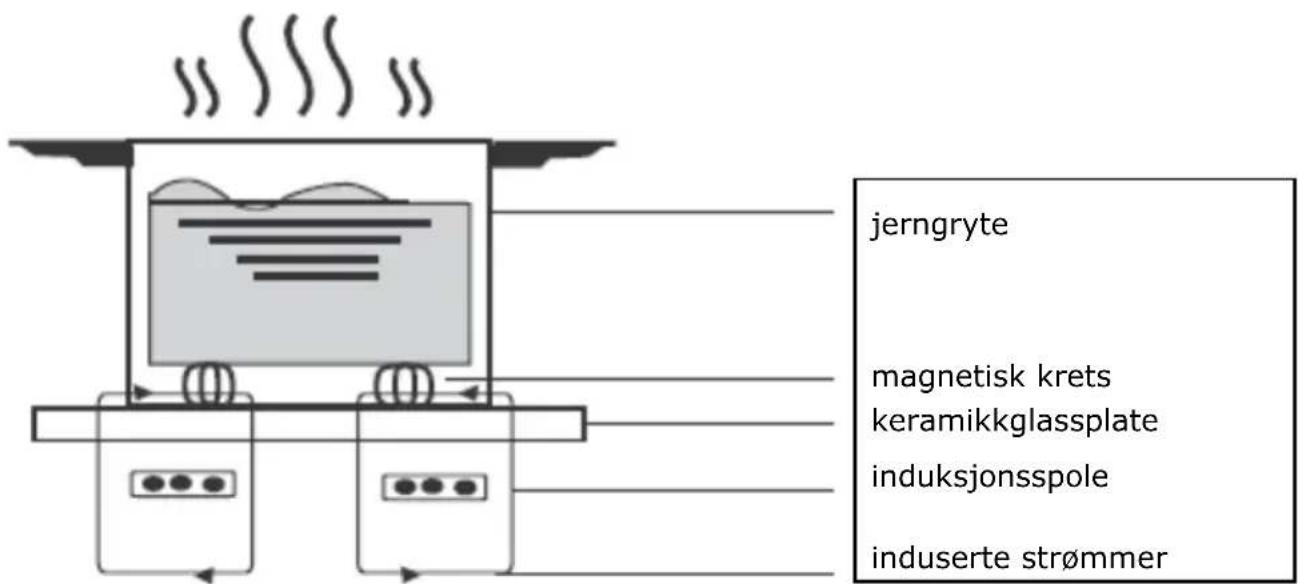

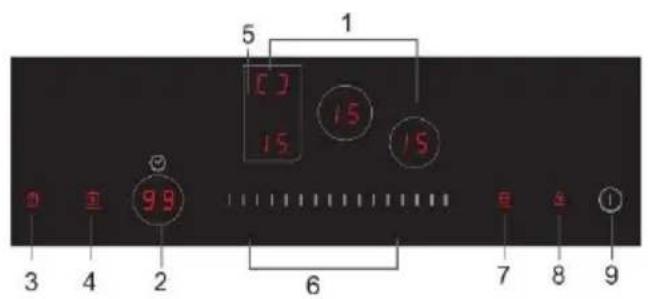

ON/OFF-kontrollNO-9 NORSK Litt om matlaging med induksjon Matlaging med induksjon er en trygg, avansert, effektiv og økonomisk matlagingsteknologi. Den fungerer med elektromagnetiske vibrasjoner som generer varme direkte i kokekaret, heller enn indirekte gjennom å varme opp glassoverflaten. Glasset blir bare varmt fordi kokekaret eventuelt varmer det opp.

magnetisk krets keramikkglassplate induksjonsspole induserte strømmer

Før du bruker den nye induksjonstoppen din

• Les denne veiledningen, og da særlig nøye det avsnittet som omhandler ‘Sikkerhetsadvarsler’.

• Fjern eventuell beskyttende film som måtte finnes på induksjonstoppen din. Bruke berøringskontrollene

• Kontrollene reagerer på berøring, å du trenger ikke bruke noen kraft.

• Pass på at kontrollene alltid er rene og tørre og at det ikke er noen gjenstander (f.eks. et kjøkkenredskap eller en klut) som dekker til dem. Selv et tynt lag med vann gjør det vanskelig å bruke kontrollene.NO-10 Velge riktig kokekar

Bruk bare kokekar som er egnet for induksjonstopper. Se etter induksjonssymbolet på emballasjen eller i bunnen av kokekaret

Du kan sjekke om kokekaret ditt er egnet ved å gjennomføre en magnettest. Beveg en magnet mot bunnen av kokekaret. Hvis den tiltrekkes er kokekaret egnet for induksjon. Hvis du ikke har en magnet:

1. Hell litt vann i kokekaret du vil sjekke.

2. Hvis ikke blinker på displayet og vannet varmes

er kokekaret passende. Kokekar laget av følgende materialer er ikke egnet: rent rustfritt stål, aluminium eller kobber uten magnetisk base, glass, tre, porselen, keramikk og steingods.

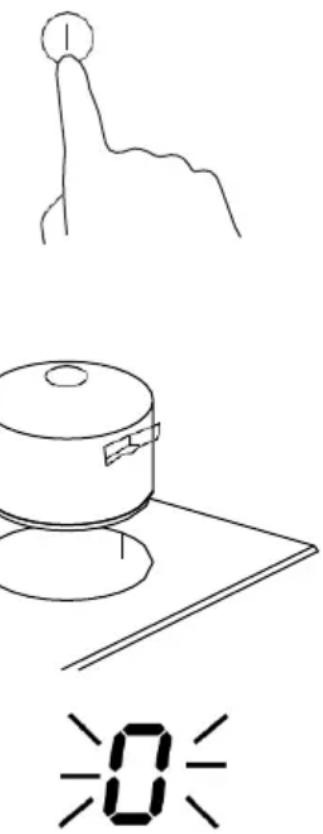

Bruke induksjonstoppen din Starte matlagingen 1. Ta på ON/OFF-kontrollen Etter å ha slått på apparatet høres lydsignalet en gang, timerkontrollen viser “ CL “, kontrollene for valg av kokesone viser “ 00, som indikerer at induksjonstoppen har gått inn i standbystatus.

Påse at bunnen av pannen og kokesonens overflate er rene og tørre.

Reguler varmeinnstilling ved å ta på glidebryterkontrollen.

Hvis du ikke velger en varmeinnstilling innen 1 minutt, vil induksjonstoppen slå seg av automatisk. Du vil da måtte starte med trinn 1 igjen.

Du kan endre varmeinnstillingen når som helst i løpet av matlagingen.

pannen du bruker ikke egner seg til induksjonsmatlaging, eller

Slå kokesonen av ved å stille glidebryteren mot venstre. Kontroller at displayet viser «0».

Slå hele koketoppen av ved å trykke på ON/OFF-kontrollen.

Se opp for varme overflater H viser hvilken kokesone som er varm. Bokstaven forsvinner når overflaten har avkjølt seg til en trygg temperatur. Dette kan også brukes som en strømbesparende funksjon ved behov for oppvarming av flere panner, bruk ganske enkelt kokesonen som allerede er varm.

Bruke boost-funksjonen Aktivere boost-funksjonen

1. Ta på kontrollvelgeren for kokesonen

2. Når du tar på boost-kontrollen , viser soneindikatoren “b” og effekten

når Maks. Avbryte boost-funksjonen

Ta på kontrollvelgeren for kokesonen som du ønsker å slette boost-funksjonen for.NO-14

• Funksjonen kan fungere i alle kokesoner

• Kokesonen går tilbake til den opprinnelige innstillingen etter 5 minutter.

• Når boost-funksjonen av den 1. kokesonen er aktivert begrenses den andre kokesonen automatisk på nivå 2og vice versa.

• Hvis den opprinnelige varmeinnstillingen er lik 0, vil den gå tilbake til 15 etter 5 minutter.

Bruke varmholdingsfunksjonen Aktivere varmholdingsfunksjon

valgte. b: Når du tar på funksjonskontrollen slik som eller vil kokesonen gå tilbake til det nivået du tidligere har valgt.

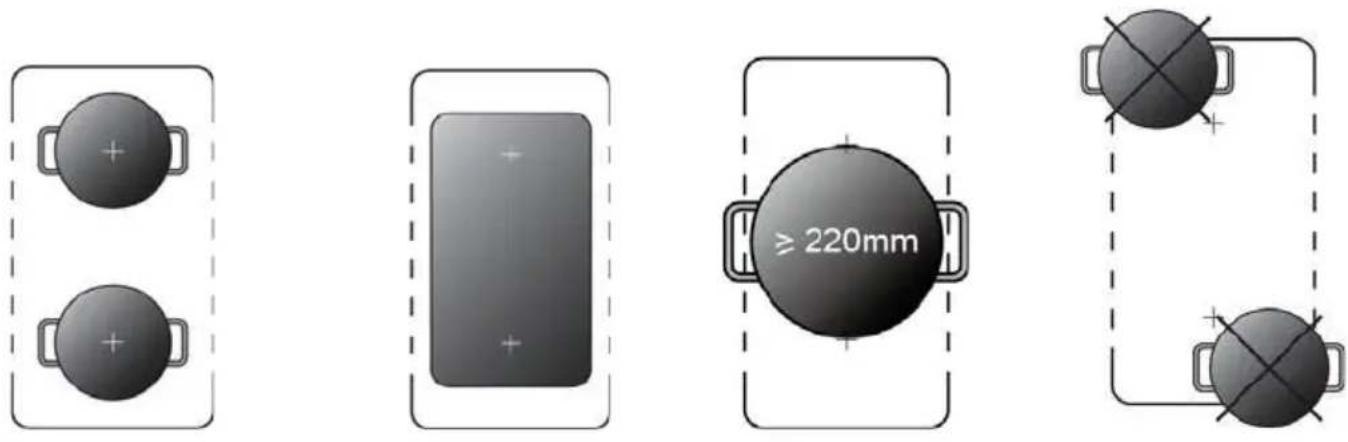

• Dette området kan brukes som en enkelt sone eller som to separate soner, i henhold til de tilberedningsbehovene du måtte ha.

• Det fleksible området består av to uavhengige induktorer som kan kontrolleres separat. Når det fungerer som et enkelt område, hvis et kokekar flyttes fra en sone til en annen innenfor det fleksible området vil det holde samme effektnivå som den sonen der kokekaret opprinnelig var plassert, og den delen som ikke er dekket av kokekaret vil umiddelbart slå seg av.

• VIKTIG: Pass på at du plasserer kokekarene midt på hver enkelt kokesone. Ved bruk av større kokekar, ovale, rektangulære eller lange kokekar må du passe på at disse plasseres midt på kokesonen og dekker begge logoene.NO-16 Eksempel på korrekt og feilaktig plassering av kokekar. Som stort område

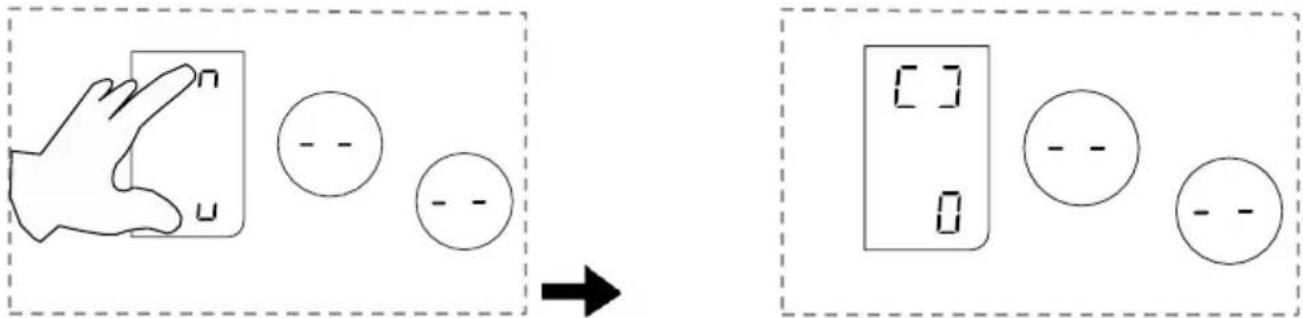

avdekker det fleksible området automatisk den nye posisjonen og opprettholder den samme effekten.

4. For å sette på enda et kokekar trykker du på de riktige tastene igjen for å

kunne avdekke kokekaret. To uavhengige soner For å bruke det fleksible området som to separate sonene med forskjellige effektinnstillinger trykker du på de tilhørende tastene.

Du kan låse kontrollene for å unngå utilsiktet bruk (som at barn ved et uhell slår på kokesoner).

Du kan nå begynne å bruke induksjonstoppen din.

Når platetoppen er i låsemodus, er alle kontrollene, unntatt ON/OFF, deaktivert. Du kan alltid slå av induksjonstoppen med ON/OFF-kontrollen i en nødsituasjon, men du må låse opp platetoppen etterpå. Beskyttelse mot overtemperatur En integrert temperatursensor kan overvåke temperaturen inne i induksjonstoppen. Når det avdekkes en overdreven temperatur vil induksjonstoppen automatisk stanse funksjonen sin. Avdekking av små gjenstander Når et kokekar med uegnet størrelse eller som ikke er magnetisk (f.eks. i aluminium), eller noen mindre gjenstander (f.eks. kniv, gaffel, nøkkel), har blitt etterlatt på koketoppen vil denne automatisk gå over i standby etter 1 minutt. Viften vil fortsette å kjøle ned induksjonstoppen i ytterligere 1 minutt. Automatisk slukkebeskyttelse Automatisk slukkebeskyttelse er en beskyttelsesfunksjon for induksjonstoppen din. Den slår seg av automatisk hvis du skulle glemme å slå av maten du tilbereder. Standard funksjonstider for forskjellige effektnivåer vises i tabellen under: Effektnivå Varmholding 1~5 6~10 11~14

Standard funksjonstid (timer)

Når kokekaret fjernes kan induksjonstoppen slutte å varme opp straks etterpå og toppen kan automatisk slå seg av etter 2 minutter.NO-18

Personer med pacemaker må forhøre seg meg legen sin før de bruker denne enheten.

Bruke timeren Du kan bruke timeren på to ulike måter: Du kan bruke den som en minutteller. I dette tilfellet vil timeren ikke slå av noen kokesone når tiden er utløpt. Du kan stille den til å slå av kokesoner av når tiden er utløpt. Du kan stille inn timeren i opptil 99 minutter. Bruke timeren som minutteller Hvis du ikke velger en kokesone

1. Påse at platetoppen er slått på. Merk: Du kan bruke minuttelleren selv uten å velge en kokesone.

3. Still tiden ved hjelp av glidebryteren. (f.eks. 6)

4. Trykk på timerkontrollen igjen, «1» blinker.

5. Still inn tiden ved å flytte på glidebryteren (f.eks. til 9), du har nå satt timeren til 96 minutter.NO-19

6. Summeren piper i 30 sekunder og timerindikatoren viser “00” når den innstilte tiden utløper.

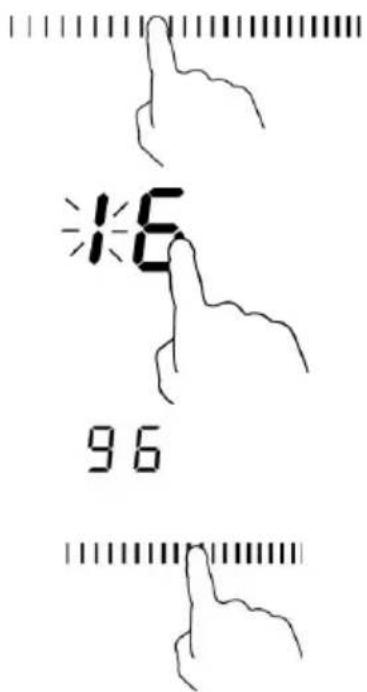

Stille inn timeren for å slå av kokesoner Hvis timeren er stilt inn på en sone:

3. Still tiden ved hjelp av glidebryteren. (f.eks. 6)

4. Trykk på timerkontrollen igjen, «1» blinker.

5. Still inn tiden ved å flytte på glidebryteren (f.eks. til 9), du har nå satt timeren til 96 minutter.NO-20

6. Når tiden er innstilt, starter nedtellingen med

en gang. Displayet viser gjenværende tid og timerindikatoren vil blinke i 5 sekunder. MERK: Den røde prikken ved siden av effektindikatoren tennes for å angi hvilken sone som er valgt.

7. Når timeren utløper, slås den

Andre kokesoner vil fortsatt være i drift, dersom de allerede var slått på. Hvis timeren er stilt inn på mer enn en sone:

(stilt til 15 minutter) (stilt til 45 minutter)

2. Når nedtellingen utløper, slås den tilhørende sonen av. Så vil den nye

minuttelleren vises og prikken for tilhørende sone vil blinke.

• Berør kontrollvelgeren for kokesonen, tilhørende timer vil vises på timerindikatoren.NO-21 NORSK Bruke hurtigkokingskontrollen Du kan bruke denne funksjonen til å koke vann og den vil gi beskjed når vannet koker. Aktivere hurtigkokingskontrollen

Når du tar på hurtigkokingskontrollen igjen viser soneindikatoren “3L”. Når du tar på hurtigkokingskontrollen for tredje gang vil soneindikatoren vise “5L”. Når du tar på hurtigkokingskontrollen for fjerde gang viser soneindikatoren “0”. Avbryte hurtigkokingskontrollen

valgte. b: Når du tar på funksjonskontrollen vil kokesonen gå tilbake til booster-nivået.NO-22

• Funksjonen kan bare fungere i tredje kokesone.

• Bruk kokekar som har like stor diameter som den kokesonen du har valgt.

• Ikke bruk kokekar i støpejern.

Vær forsiktig ved steking og frityrsteking, siden olje og fett varmes opp veldig raskt, særlig hvis du bruker Power Boost. Ved ekstremt høye temperaturer vil olje og fett antennes spontant og dette utgjør en alvorlig brannfare. Tilberedningstips

• Redusere temperaturinnstillingen når maten begynner å koke.

• Bruk av lokk reduserer tilberedningstiden og sparer energi ved at du holder på varmen.

• Minimer mengden væske eller fett for å redusere tilberedningstiden.

• Start å tilberede med en høy innstilling og reduserer innstillingen så snart maten er gjennomvarm. Putring, koke ris

• Putring skjer rett under kokepunktet, ved rundt 85˚C, når bobler bare stiger opp til overflaten på væsken en gang i blant. Dette er nøkkelen til supper og stuinger, siden smakene utvikles uten at maten overkokes. Du kan også tilberede eggebaserte og meljevnede sauser under kokepunktet.

• Noen oppgaver, som koking av ris med absorberingsmetoden kan kreve en høyere innstilling enn den laveste for å garantere at maten tilberedes skikkelig på den anbefalte tiden. Brune stek For å tilberede saftig stek:

1. La kjøttet stå i romtemperatur i omtrent 20 minutter før tilberedning.

varme stekepannen og legg deretter kjøttet i pannen.NO-23 NORSK

steke større mengder bær du dele maten opp i mindre porsjoner.

3. Forhåndsvarm stekepannen kort og tilsett to spiseskjeer med olje.

4. Stek eventuelt kjøtt først, sett det til side og hold det varmt.

5. Wok grønnsakene. Når de er varme, men fremdeles sprø setter du

kokesonen på en lavere innstilling, legger kjøttet tilbake i kokekaret og tilsetter sausen.

6. Rør forsiktig i ingrediensene for å forsikre deg om at de varmes tvers i gjennom.

7. Server umiddelbart

Varmeinnstillinger Innstillingene under er bare veiledende. Den eksakte innstillingen vil variere på bakgrunn av en rekke faktorer, inkludert kokekarene dine og mengden mat du tilbereder. Eksperimenter med induksjonstoppen for å finne de innstillingene som passer best for deg. Varmeinnstilling Egnethet

• Delikat oppvarming av mindre mengder mat

• Smelte sjokolade, smør og annen mat som fort svir seg

• koke vannNO-24 Vedlikehold og rengjøring Innstillingene under er bare veiledende. Den eksakte innstillingen vil variere på bakgrunn av en rekke faktorer, inkludert kokekarene dine og mengden mat du tilbereder. Eksperimenter med koketoppen for å finne de innstillingene som passer best for deg. Hva? Hvordan? Viktig! Daglig søl på glasset (fingeravtrykk, merker, flekker fra mat eller annet ikke sukkerholdig søl på glasset)

Slå av strømmen til koketoppen.

Slå på strømmen til koketoppen igjen.

Når du slår av strømmen til koketoppen vil det ikke lenger være noen indikasjon om ‘varm overflate’, men kokesonen vil fremdeles være varmt! Vær ekstremt forsiktig.

Stålull, enkelte nylonsvamper og andre slipende rengjøringsmidler vil kunne lage riper i glasset. Les alltid etikettene for å sjekke om rengjøringsmiddelet er svampen din er egnet.

Følg trinn 2 til 4 for ‘Daglig søl på glass’ over.

Fjern flekker av smeltet eller sukkerholdige mat eller søl så raskt som mulig. Hvis slikt søl blir liggende og kjøle seg ned på glasset kan det bli vanskelig å fjerne det, og det kan til og med føre til permanente skader på glassoverflaten.

Kuttefare: når sikkerhetsdekselet er fjernet er skraperbladet barberbladskarpt. Vær svært forsiktig og oppbevar alltid trygt og utenfor barns rekkevidde. Søl på berøringskontrollene

Slå av strømmen til koketoppen.

Tørk området helt tørt med tørkepapir.

Slå på strømmen til koketoppen igjen.

Koketoppen kan pipe og slå seg av selv, og berøringskontrollene fungerer kanskje ikke hvis det er søl på dem. Pass på at du tørker over berøringskontrollområdene før du slår på koketoppen igjen.NO-25 NORSK Hint og tips

Feil Mulige årsaker Hva må gjøres Jeg klarer ikke å slå på induksjonstoppen. Ikke noe strøm. Kontroller at induksjonstoppen er koblet til strømforsyningen og at den er slått på. Sjekk om det er et strømbrudd hjemme hos deg eller i nabolaget. Hvis du har sjekket alt og problemet likevel vedvarer må du kontakte en kvalifisert tekniker. Berøringskontrollene reagerer ikke. Kontrollene er låst. Lås opp kontrollene. Se avsnittet ‘Bruke induksjonstoppen din’ for instruksjoner. Berøringskontrollene er vanskelige å bruke. Det kan være et tynt lag med vann på kontrollene eller du bruker kanskje tuppen på fingeren når du tar på kontrollene. Pass på at berøringskontrollområdet er tørt og bruk puten på fingeren når du tar på kontrollene. Glasset blir ripet. Kokekar med ujevne kanter. Bruk kokekar med jevn og glatt bunn. Se ‘Velge riktige kokekar’. Uegnede, slipende svamper eller rengjøringsprodukter blir brukt. Se ‘Vedlikehold og rengjøring’. Enkelte kokekar kan lage knirkende eller klikkende lyder. Dette kan skyldes hvordan kokekarene dine er laget (lag med forskjellige metaller vibrerer forskjellig). Dette er normalt for kokekar og utgjør ingen feil. Induksjonstoppen lager en lav summende lyd når den brukes ved en høy varmeinnstilling. Dette skyldes teknologien ved induksjonstilberedning. Dette er normalt, men støyen bør bli svakere eller forsvinne helt når du reduserer varmeinnstillingen. Viftestøy fra induksjonstoppen. En kjølevifte er integrert i induksjonstoppen din for å hindre at elektronikken overopphetes. Den kan fortsette å fungere selv etter at du har slått av induksjonstoppen. Dette er normalt og det trengs ingen reaksjoner. Ikke slå av veggbryteren til induksjonstoppen mens viften fremdeles er i funksjon. Kokekarene blir ikke varme og dukker ikke opp i displayet. Induksjonstoppen kan ikke avdekke kokekaret fordi det ikke er egnet for induksjonstilberedning. Bruk kokekar som er egnet for induksjonstoppen. Se avsnittet ‘Velge riktige kokekar’. Induksjonstoppen kan ikke avdekke kokekaret fordi det er for lite for kokesonen eller det er ikke plassert ordentlig sentrert. Plasser kokekaret sentrert og pass på at bunnen matcher størrelsen på kokesonen.NO-26 Feil Mulige årsaker Hva må gjøres Induksjonstoppen eller en kokesone har uventet slått seg selv av. Det høres en tone og det vites en feilkode (som typisk varsler med ett eller to tall i displayet til tilberedningstimeren). Teknisk feil. Noter ned feilens bokstaver og tall, slå av strømmen til induksjonstoppen med veggbryteren og kontakt en kvalifisert tekniker.

Feildisplay og inspeksjon Hvis det oppstår et problem vil induksjonstoppen automatisk gå inn i beskyttende status og vise de tilhørende beskyttende kodene: Feil Mulige årsaker Hva må gjøres F1-F6 Feil på temperatursensor Kontakt leverandøren. F9-FA Temperatursensoren på IGBT-feil. Kontakt leverandøren.

Koblingen mellom displaykortet og hovedkortet er defekt. Kontakt leverandøren. E1/E2 Unormal forsyningsspenning Kontroller om strømforsyningen er normal. Slå på når strøm-forsyningen er gjenopprettet. E3/E4 Temperatursensoren på den keramiske glassplaten er høy. Start apparatet på nytt etter at induksjonstoppen har kjølt seg ned.

Temperatursensoren på IGBT er høy Start opp igjen etter at induksjonstoppen kjøles ned. Hvis det er en sone på det fleksible området som må beskyttes vil det ikke være mulig å bruke velgerkontrollen for det fleksible området. Informasjonen over er vurderinger og inspeksjon av vanlige feil. Forsøk aldri å demontere enheten selv, for å unngå farer og skader på induksjonstoppen.NO-27 NORSK Teknisk spesifikasjon

Koketopp HIE844SB1 Kokesoner 4 soner Forsyningsspenning 220-240V~ Installert elektrisk effekt 7400W Produktstørrelse D×B×H(mm) 770X520X60 Innebygde dimensjoner A×B (mm) 750X495 Vekt og mål er omtrentlige Siden vi kontinuerlig streber etter å forbedre produktene våre vil vi kunne endre spesifikasjonen og designet uten forhåndsvarsel.NO-28 Installasjon

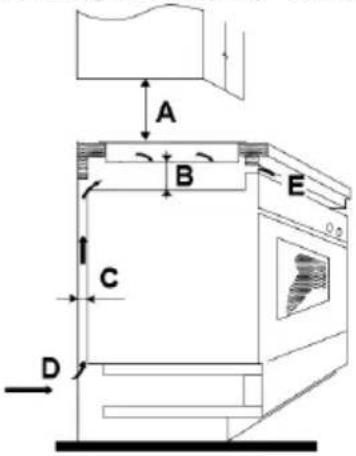

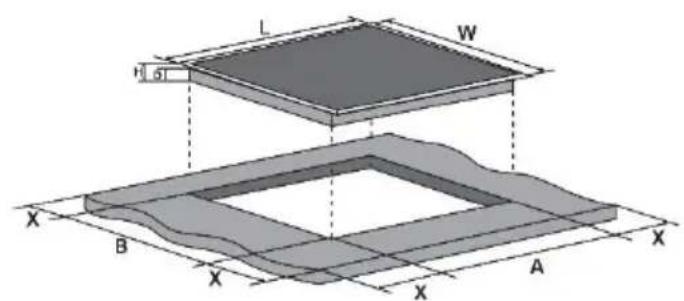

Valg av installasjonsutstyr Kutt arbeidsbenken i henhold til målene vist i tegningen. Til installasjon og bruk må det være minst 5 cm plass rundt åpningen. Pass på at tykkelsen på arbeidsbenken er minst 30 mm. Velg et varmeresistent materiale i arbeidsplaten, for å unngå større deformasjon som følge av varmestrålingen fra kokeplaten. Som vist under: L (mm) B (mm) H (mm) D (mm) A (mm) B (mm) X (mm)

50 mini Under alle omstendigheter må du passe på at induksjonstoppen er godt ventilert og at luftinntaket og -uttaket ikke er blokkert. Kontroller at induksjonstoppen er i god stand. Som vist under

• Benkeplaten er rett og jevn, og at ingen strukturelle deler er i veien for plassen som trengs til koketoppen

• Installasjon er i samsvar med alle krav til klaring og mellomrom og alle aktuelle gjeldende standarder og reguleringer

• En egnet skillebryter som sørger for fullstendig frakobling fra strømnettet er innlemmet i det permanente kabelsystemet, montert og plassert slik at den er i samsvar med alle lokale regler og reguleringer og kabeldragning. Skillebryteren må være godkjent og sørge for en 3 mm mellomroms kontaktseparasjon i alle poler (eller i alle aktive [fase] ledere hvis de lokale kabeldragningsreglene tillater en slik variasjon av kravene)

• Skillebryteren er lett tilgjengelig for kunden når induksjonstoppen er installert

• Du kontakter lokale bygningsmyndigheter og lover hvis du er i tvil om installasjonen

• Du bruker varmeresistente og lettstelte dekorasjonsmaterialer, slik som keramikkfliser, til veggoverflaten rundt koketoppen. Når du har installert koketoppen må du passe på at

• Strømkabelen ikke er tilgjengelig gjennom skapdører eller skuffer

• Det er en tilstrekkelig strøm av frisk luft fra utsiden av skapet til basen på induksjonstoppen

• Hvis koketoppen er installert over en skuff eller et skap, at det er installert en termisk beskyttelsesbarriere under basen på koketoppen

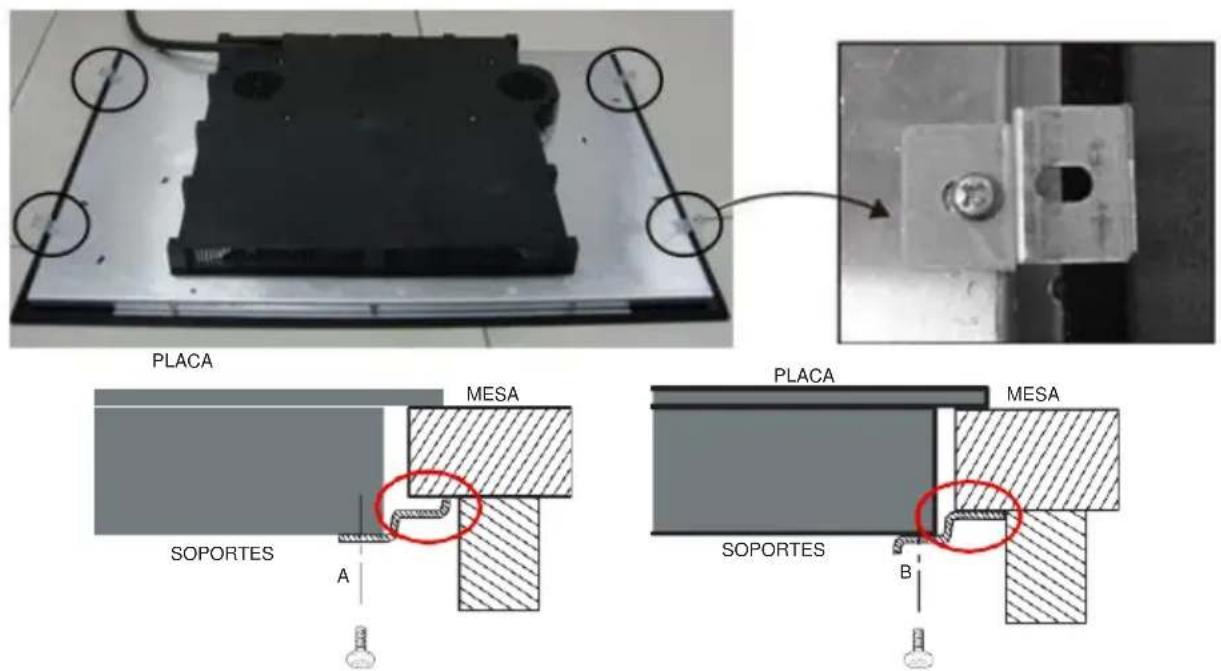

• skillebryteren er lett tilgjengelig for kunden Før du plasserer festebrakettene Enheten må plasseres på en stabil, hevn overflate (bruk emballasjen). Ikke bruk noe kraft på kontrollene som stikker ut fra koketoppen. Regulere plasseringen av brakettene Fest koketoppen til benkeplaten ved å skru de 4 brakettene i bunnen av koketoppen (se bildet) etter installasjon. Reguler plasseringen av brakettene for å passe til forskjellig benkeplatetykkelser.NO-30

1. Induksjonstoppen må installeres av kvalifisert personale eller teknikere. Vi

har profesjonelle teknikere til disposisjon. Du må aldri prøve å gjøre denne operasjonen selv.

3. Induksjonstoppen må installeres slik at best mulig varmestråling

garanteres, slik at funksjonen blir best mulig.

4. Veggen og det induserte varmeområdet over benkeflaten må tåle varme.

5. For å unngå eventuelle skader må sandwichlaget og klebemiddelet være

Kabelsystemet i huset er egnet for den effekten som benyttes av koketoppen.

Spenningen svarer til den verdien som er angitt på merkeplaten

Snittet på strømforsyningskabelen kan tåle den belastningen som er angitt på merkeplaten. For å koble koketoppen til strømnettet må du ikke bruke adaptere, reduksjonsmuffer eller forgreninger, da disse vil kunne forårsake overoppvarming og brann. Strømforsyningskabelen må ikke komme nær noen varme deler, og den må plasseres slik at temperaturen ikke overstiger 75˚C på noe punkt.

Hvis kabelen er skadet eller skal skiftes ut må denne operasjonen utføres av en ettersalgsmedarbeider med korrekt utstyr, slik at man unngår ulykker.

Installatøren må forsikre seg om at de korrekte elektriske tilkoblingene har blitt gjennomført og at de er i samsvar med sikkerhetsreguleringene.

Kabelen må kontrolleres regelmessig og kun skiftes ut av en autorisert tekniker. Gul / Grønn Blå Brun Svart Gul / Grønn Blå Brun SvartNO-32

Dette apparatet er merket iht. direktiv 2012/19/EU om elektrisk og elektronisk avfall (WEEE). Ved å sørge for at dette apparatet kasseres på korrekt måte bidrar du til å forebygge mulige skader på miljøet og på menneskelig helse, som ellers ville ha kunnet oppstå hvis apparatet ble kastet på en feilaktig måte. Dette symbolet på produktet indikerer at det ikke må behandles som vanlig husholdningsavfall. Det må leveres inn til et innsamlingspunkt for resirkulering av elektrisk og elektronisk avfall. Dette apparatet skal behandles som spesialavfall. For mer detaljert informasjon om behandling, gjenvinning og resirkulering av dette produktet, ta kontakt med lokale myndigheter, ditt avfallshåndteringsselskap eller med butikken der du kjøpte produktet. For mer detaljert informasjon om håndtering, innsamling og resirkulering av dette produktet ber vi deg om å henvende deg til lokale myndigheter, avfallshåndteringsselskapet ditt eller butikken der du kjøpte produktet. KASSERING: Dette produktet må ikke kasseres som usortert husholdningsavfall. Det er nødvendig å samle inn slikt avfall separat for å håndtere det korrekt.NO-33 NORSK Produktinformasjon for elektriske koketopper for hjemmebruk i samsvar med rådsdirektiv (EU) Nr. 66/2014

Posisjon Symbol Verdi Enhet Modellidentifikasjon

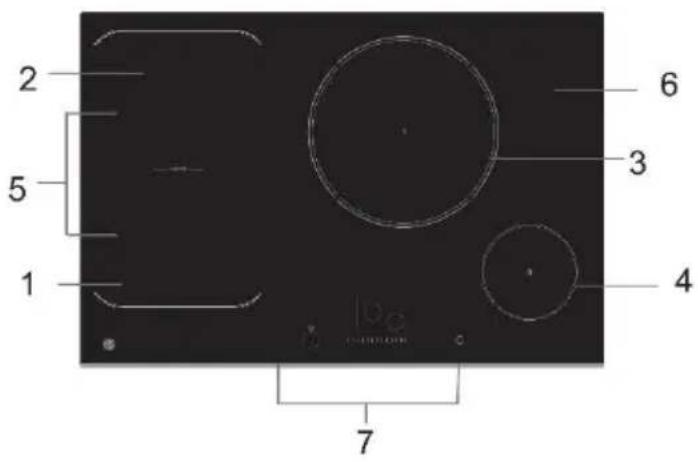

Antall kokesoner og/eller områder soner

Oppvarmingsteknologi (induksjonskokesoner og - områder, strålekokesoner, solide plater) Induksjons- kokesoner

Induksjons- kokeområder

For runde kokesoner eller -områder: diameter for brukbart overflateområde for elektrisk oppvarmet kokesone, avrundet til nærmeste 5 mm Bakre venstre

For ikke-runde kokesoner eller -områder: lengde og bredde for brukbart overflateområde for elektrisk oppvarmet kokesone eller -område, avrundet til nærmeste 5 mm Venstre område L B 40,5 22,0

Vekt/kg Midtre høyre ECelectric cooking

Vekt/kg Framre høyre ECelectric cooking 193,7 Vekt/kg Energiforbruk for koketoppen beregnet per kilo

• For å oppnå best mulig effektivitet av koketoppen din, plasser kokekaret midt på kokesonen.

• Bruk av lokk reduserer tilberedningstiden og sparer energi ved at du holder på varmen.

• Minimer mengden væske eller fett for å redusere tilberedningstiden.

• Start å tilberede med en høy innstilling og reduserer innstillingen så snart maten er gjennomvarm.

Asento Symboli Arvo Yksikk
