BEDIENUNGSANLEITUNG HIE844SB1 HOOVER

50 mini 20 mini Air intake Air exit min.5mm EN-28

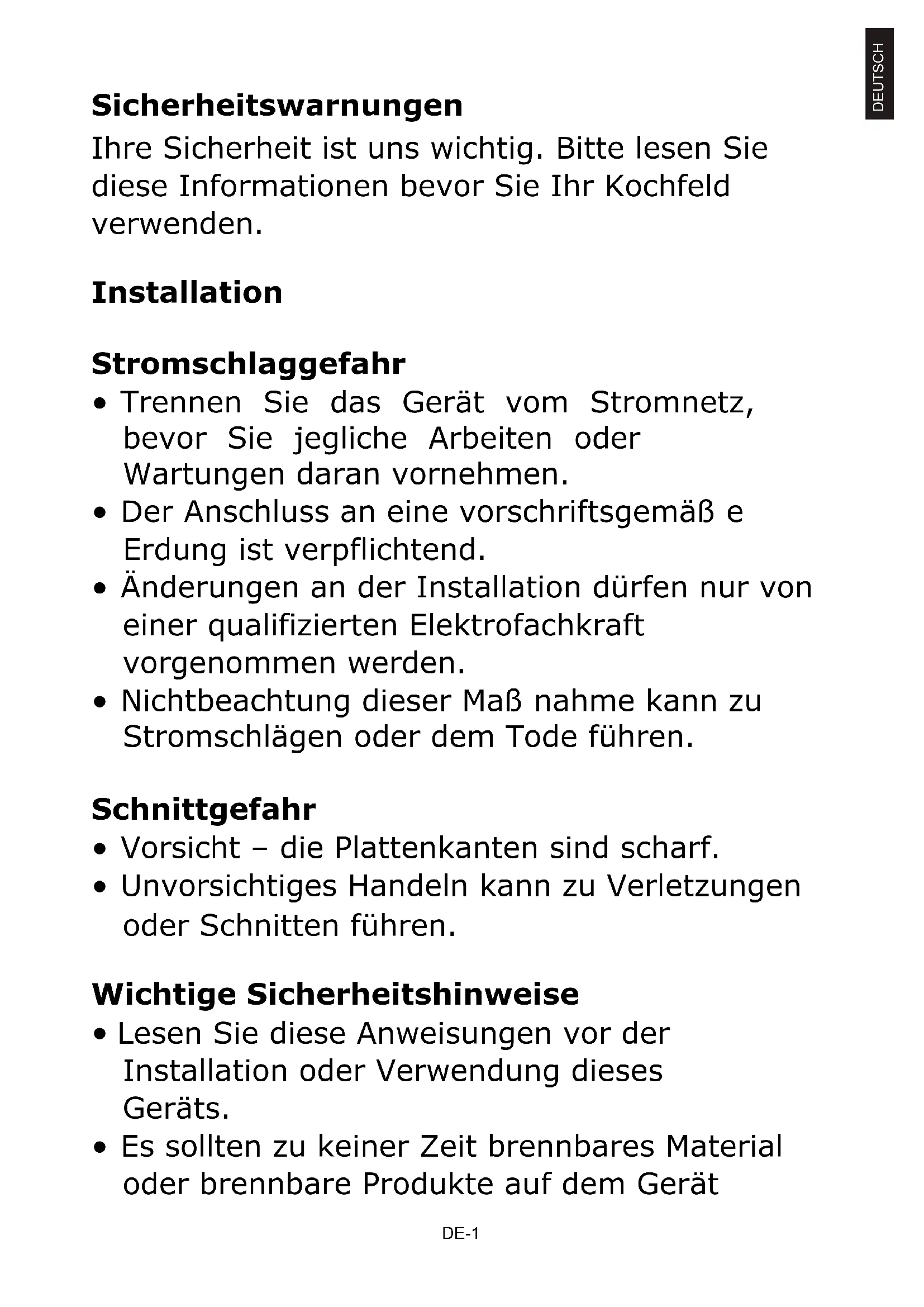

Wh/kgLeft Area ECelectric cooking 191,1 IT-43Sicherheitswarnungen Ihre Sicherheit ist uns wichtig. Bitte lesen Sie diese Informationen bevor Sie Ihr Kochfeld verwenden. Installation Stromschlaggefahr

Trennen Sie das Gerät vom Stromnetz, bevor Sie jegliche Arbeiten oder Wartungen daran vornehmen.

Der Anschluss an eine vorschriftsgemäße Erdung ist verpflichtend.

Änderungen an der Installation dürfen nur von einer qualifizierten Elektrofachkraft vorgenommen werden.

Nichtbeachtung dieser Maßnahme kann zu Stromschlägen oder dem Tode führen. Schnittgefahr

Vorsicht – die Plattenkanten sind scharf.

Unvorsichtiges Handeln kann zu Verletzungen oder Schnitten führen. Wichtige Sicherheitshinweise

• Lesen Sie diese Anweisungen vor der Installation oder Verwendung dieses Geräts.

Es sollten zu keiner Zeit brennbares Material oder brennbare Produkte auf dem Gerät DE-1 DEUTSCHabgestellt werden.

Bitte stellen Sie diese Informationen der Person zur Verfügung, die für die Installation des Geräts verantwortlich ist, da dies Ihre Installationskosten reduzieren könnte.

Um Gefahren zu vermeiden muss dieses Gerät gemäß dieser Anleitung installiert werden.

Dieses Gerät muss ordnungsgemäß von einer entsprechend qualifizierten Person installiert und geerdet werden.

Dieses Gerät sollte an ein Netz angeschlossen werden, welches einen Schutzschalter hat, der eine komplette Trennung von der gesamten Stromversorgung ermöglicht.

Bei inkorrekter Installation des Geräts können die Gewährleistungs- oder Haftpflichtansprüche verfallen. Betrieb und Wartung Stromschlaggefahr

Kochen Sie nicht auf einem gebrochenen oder eingerissenen Kochfeld. Wenn die Oberfläche des Kochfeldes gebrochen oder gerissen sein sollte, trennen Sie das Gerät sofort von der Stromversorgung (Wandschalter) und kontaktieren Sie einen qualifizierten Techniker.

• Schalten Sie das Gerät vor dem Reinigen oder DE-2Warten an der Wand aus.

Nichtbeachtung dieser Maßnahme kann zu Stromschlägen oder dem Tode führen. Gesundheitsgefahren

Dieses Gerät entspricht den elektromagnetischen Sicherheitsstandards.

Allerdings müssen Personen mit Herzschrittmachern oder anderen elektrischen Implantaten (wie Insulinpumpen) ihren Arzt oder Implantat-Hersteller konsultieren, um sicherzustellen, dass ihre Implantate nicht durch das elektromagnetische Feld beeinflusst werden.

Die Nichtbeachtung dieser Hinweise kann zum Tode führen. Gefahr bei heißer Oberfläche

Während der Benutzung können einige zugängliche Teile des Geräts heiß genug werden, um Verbrennungen zu verursachen.

Vermeiden Sie es, - außer mit geignetem Kochgeschirr - mit Ihrem Körper, Ihrer Kleidung oder anderen Gegenständen in Berührung mit dem Induktionsglas zu kommen, bis die Oberfläche kalt ist.

Achtung: Magnetisierbare Gegenstände, die Sie am Körper tragen, können in der Nähe des Geräts heiß werden. Schmuck aus Gold oder Silber ist hiervon nicht betroffen. DE-3 DEUTSCH• Halten Sie Kinder fern.

Griffe von Kochtöpfen können heiß werden. Passen Sie auf, dass Topfgriffe nicht über andere Kochzonen ragen, die an sind. Halten Sie Topfgriffe außerhalb der Reichweite von Kindern.

Nichtbeachtung dieser Maßnahmen kann zu Verbrennungen und Verbrühungen führen. DE-4Schnittgefahr

Die messerscharfe Klinge des Kochfeld- Schabers ist ungeschützt, wenn die Sicherheitsabdeckung zurückgezogen ist. Behandeln Sie diesen mit äußerster Sorgfalt und bewahren Sie diesen stets sicher und außerhalb der Reichweite von Kindern auf.

Unvorsichtiges Handeln kann zu Verletzungen oder Schnitten führen. Wichtige Sicherheitshinweise

Lassen Sie das Gerät nicht unbeaufsichtigt wenn es im Einsatz ist. Überkochen verursacht Rauch und fettige Überschüsse, die sich entzünden können.

Verwenden Sie niemals Ihr Gerät als Arbeits- oder Abstellfläche.

Lassen Sie niemals Gegenstände oder Utensilien auf dem Kochfeld liegen.

Stellen Sie keine magnetisierbaren Gegenstände (z.B. Kreditkarten, Speicherkarten) oder elektronische Geräte (z.B. Computer, MP3-Player) in die Nähe des Geräts oder lassen Sie diese dort liegen, da sie durch das elektromagnetische Feld beeinflusst werden.

• Verwenden Sie niemals Ihr Gerät zum Erwärmen oder Aufheizen des Raumes.

Schalten Sie nach dem Gebrauch immer die DE-5 DEUTSCHKochzonen und das Kochfeld, wie in diesem Handbuch beschrieben, aus (z.B. wenn Sie die Touch-Steuerung verwenden). Verlassen Sie sich nicht darauf, dass die Topferkennungsfunktion, die Kochzonen automatisch ausschaltet, wenn Sie die Töpfe entfernen.

Erlauben Sie Kindern nicht, mit dem Gerät zu spielen, darauf zu sitzen, zu stehen oder zu klettern.

Lagern Sie keine, für Kinder interessante Gegenstände auf dem Gerät. Kinder könnten auf das Kochfeld klettern und sich schwer verletzen.

Lassen Sie Kinder nicht alleine oder unbeaufsichtigt in der Umgebung, in der das Gerät verwendet wird.

Kinder oder Personen mit einer Behinderung, die sie in der Benutzung des Geräts einschränkt, sollten eine verantwortungsvolle und kompetente Person haben, die sie in die Verwendung einweist. Der Verantwortliche sollte davon überzeugt sein, dass das Gerät von der Person ohne Gefahr für sich oder sein Umfeld verwendet werden kann.

Reparieren oder ersetzen Sie Teile des Geräts nicht, sofern dies nicht ausdrücklich in der Bedienungsanleitung empfohlen ist. Alle sonstigen Instandhaltungsmaßnahmen müssen DE-6von einem qualifizierten Techniker durchgeführt werden.

Keine Dampfreiniger zur Reinigung verwenden

Keine schweren Gegenstände auf das Kochfeld stellen oder darauf fallen lassen.

Stellen Sie sich nicht auf das Kochfeld.

Keine Töpfe mit rauen Oberflächen verwenden oder über das Glas des Induktionsfelds ziehen, da dies das Glas beschädigen könnte.

• Verwenden Sie keine Scheuermittel oder ähnliches, um Ihre Kochfläche zu reinigen, da diese das Glas zerkratzen.

Schäden am Netzkabel dürfen nur von einer Elektrofachkraft durchgeführt werden.

Dieses Gerät ist nur für den Betrieb im Haushalt vorgesehen.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen benutzt werden, wenn sie eine angemessene Aufsicht für die ausführliche Anleitung zur Benutzung des Geräts in einer sicheren Weise und die Gefahren zu verstehen gegeben bekommen haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung des Geräts darf nicht durch Kinder ohne Aufsicht durchgeführt werden.

• WARNUNG: Unbeaufsichtigtes Kochen auf dem DE-7 DEUTSCHHerd mit Fett und Öl kann gefährlich sein und Feuerentstehung verursachen. Versuchen Sie NIEMALS das Feuer mit Wasser zu löschen; schalten Sie den Herd aus und bedecken Sie die Flamme z.B. mit einem Deckel oder einer Feuerlöschdecke.

Metallische Gegenstände, wie Messer, Gabeln, Löffel und Deckel sollten nicht auf der Kochfläche platziert werden, um deren Erhitzung zu vermeiden.

Schalten Sie nach Gebrauch das Kochfeld per Hand aus und verlassen Sie sich nicht darauf, dass die Topferkennungsfunktion die Kochzonen automatisch ausschaltet, wenn Sie die Töpfe entfernen.

Das Gerät sollte nicht durch einen externen Timer oder eine Fernbedienung gesteuert werden. DE-8DEUTSCHEin Wort zum Induktionskochen Induktionskochen ist eine sichere, moderne, effiziente und wirtschaftliche Kochtechnik. Es funktioniert mit elektromagnetischen Schwingungen, die Wärme direkt in der Pfanne erzeugen, anstatt indirekt erst die Glasplatte zu erwärmen. Das Glas wird nur heiß, weil die Pfanne es unter Umständen aufwärmt.

Magnetkreis Glaskeramikplatte Induktionsspule Induzierte Ströme

Vor der Benutzung Ihres neuen Induktionskochfelds

• Lesen Sie dieses Handbuch, mit besonderer Kenntnis die Rubrik ‘Sicherheitshinweise‘. • Entfernen Sie alle Schutzfolien, die noch an Ihrem Induktionsfeld sein könnten.

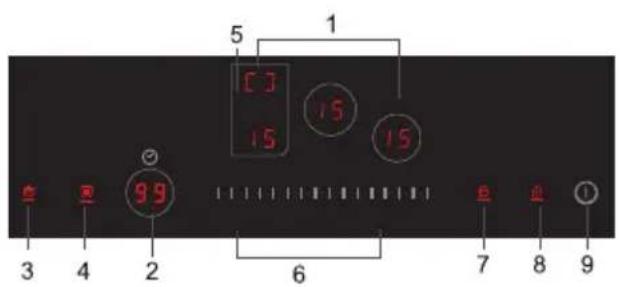

Benutzung der Touch-Bedienung

• Die Steuerung reagiert auf Berührung, sodass Sie keinen Druck anwenden müssen.
• Verwenden Sie die ganze Fingerkuppe, nicht die Spitze. • Sie werden einen Signalton hören, wenn eine Berührung registriert wurde. • Stellen Sie sicher, dass die Kontrollen immer sauber und trocken sind und dass keine Gegenstände (z.B. ein Tuch) darauf liegen. Selbst ein dünner Wasserfilm kann es erschweren, die Kontrollen zu bedienen. DE-10Die Wahl des richtigen Kochgeschirrs
• Verwenden Sie nur Kochgeschirr mit einem induktionsgeeigneten Boden. Beachten Sie auf das Indukionssymbol auf der Verpackung oder dem Boden, der Pfanne. • Sie können überprüfen, ob Ihr Kochgeschirr geeignet ist, indem Sie einen Magnet-Test durchführen. Bewegen Sie einen Magneten am Boden der Pfanne Wenn er angezogen wird, ist die Pfanne geeignet. • Wenn Sie keinen Magneten haben: 1. Füllen Sie etwas Wasser in die Pfanne, die Sie prüfen wollen. 2. Folgen Sie den Schritten unter ‘Kochen starten’. 3. Wenn <ICON> nicht auf dem Display aufleuchtet und das Wasser sich erwärmt, ist die Pfanne geeignet.
• Kochgeschirr aus folgenden Materialien ist nicht geeignet: purer Edelstahl, Aluminium oder Kupfer ohne Magnetfuß, Glas, Holz, Porzellan, Keramik, und Steingut.

Verwenden Sie kein Kochgeschirr mit gezackten Kanten oder einer gekrümmten Basis.

Stellen Sie sicher, dass der Boden der Pfanne glatt ist, flach auf dem Glas sitzt und die gleiche Größe wie die Kochzone hat. Verwenden Sie Pfannen, deren Durchmesser so groß ist, wie auf der Markierung der ausgewählten Zone. Wenn Sie einen etwas größeren Topf benutzen, wird die Energie mit ihrem maximalen Wirkungsgrad eingesetzt. Wenn Sie einen kleineren Topf benutzen, könnte die Effizienz niedriger als erwartet ausfallen. Töpfe kleiner als 140 mm könnten von dem Herd nicht erkannt werden. Platzieren Sie den Topf immer in der Mitte der Kochzone.

Pfannen immer vom Induktionsfeld heben – nicht schieben, das könnte das Glas zerkratzen. DE-11

DEUTSCHAbmessungen der Pfanne Die Kochzone passt sich, allerdings nicht unbegrenzt, automatisch an den Durchmesser der Pfanne an. Der Boden der Pfanne muß allerdings einen Minimum-Durchmesser haben, welcher der entsprechenden Kochzone entspricht. Platzieren Sie den Topf immer in der Mitte der Kochzone, um Ihr Kochfeld optimal zu nutzen. Kochzonen Der Boden-Durchmesser von Induktions-Kochgeschirr

Benutzung Ihres Induktionskochfelds Mit dem Kochen beginnen

Berühren Sie die AN/AUS <ICON>Taste. Nach dem Einschalten ertönt der Signalton einmal, die Timer- Anzeige zeigt “ CL “ ，die Kochzonen-Auswahl-Funktion zeigt “ 00, an, was darauf hinweist, dass das Induktionsfeld im Stand-By-Modus ist.

Stellen Sie eine geeignete Pfanne auf die Kochzone, die Sie verwenden möchten. • Achten Sie darauf, dass der Boden der Pfanne und die Oberfläche der Kochzone sauber und trocken sind.

Wenn Sie die Kochzonen-Taste berühren, wird eine Anzeige neben der Taste aufblinken. DE-124. Stellen Sie die Kochstufe ein, indem Sie den Schieberegler bedienen.

Wenn Sie nicht innerhalb einer Minute eine Kochstufe wählen, schaltet sich das Kochfeld von alleine aus. Sie müssen dann mit Schritt 1 neu beginnen.

Sie können die Temperatureinstellung jederzeit während des Kochens ändern.

Wenn das Display dieses Symbol <ICON> und nicht die Temperatureinstellungen anzeigt Dies bedeutet: Sie haben die Pfanne nicht auf der richtigen Kochzone platziert oder, die Pfanne, die Sie benutzen, ist nicht für Induktionskochen geeignet oder, die Pfanne ist zu klein oder nicht zentral auf der Kochzone plaziert. Es erfolgt keine Aufheizung wenn keine geeignete Pfanne auf der Kochzone steht. Das Display schaltet sich automatisch nach 1 Minute aus, wenn kein geeignete Pfanne auf dem Kochfeld steht.

Wenn Sie mit dem Kochen fertig sind

Berühren Sie über die Heizzonen-Auswahl den Bereich, den Sie Ausschalten möchten.

Schalten Sie die Kochzone aus durch Schieben des Regler nach links auf ” ” . Stesllen Sie sicher, dass das Display dann “0“ anzeigt. DE-13 power up

DEUTSCH3. Schalten Sie das gesamte Kochfeld aus, indem Sie den ON/OFF Schalter berühren.

Vorsicht vor heißen Flächen “H“ zeigt an, welche Kochzonen heiß sind. Es wird nicht mehr angezeigt, wenn die Fläche auf eine sichere Temperatur abgekühlt ist. Es kann auch als Energiesparfunktion verwendet werden, wenn Sie weitere Pfannen erhitzen wollen, benutzen Sie die bereits heiße Fläche.

Benutzung der Booster-Funktion Aktivieren der Booster-Funktion

Das Berühren der Kochzonen-Auswahl-Steuerung

Wenn Sie die Booster-Funktion betätigen, zeigt die Leistungsanzeige “b” an und das Kochfeld erreicht Maximum Power.

Abbrechen der Booster-Funktion

1. Berühren Sie die Kochzonen-Auswahl-Funktion

Bei der Sie die Booster-Funktion abbrechen möchten. DE-14-

2. a: Berühren Sie die Booster-Funktion “ ”, dann stellt sich der Kochbereich

auf die Ausgangsstellung zurück. b: Berühren des Schiebreglers, dann stellt sich der Kochbereich wieder auf dem Bereich ein, den Sie gewählt haben.

• Dies funktioniert in jeder Kochzone. • Die Kochzone wird nach 5 Minuten wieder auf die Ursprungseinstellung Zurückschalten. • Solange die Booster-Funktion des 1. Kochfeldes aktiviert ist, bleibt das 2. Kochfeld automatisch unter Bereich 2. Und umgekehrt ebenfalls. • Wenn die ursprüngliche Temperatureinstellung auf 0 steht, wird es 5 Min. dauern bis, bis sie wieder 15 erreicht.

Warmhalte-Funktion Warmhalte-Funktion aktivieren

Berühren Sie die Kochzonen-Auswahl-Funktion

Durch Berühren der Warmhalte-Funktion , zeigt die Kochfeldanzeige “

DEUTSCHWarmhalte-Funktion deaktivieren

Berühren Sie die Kochzonen-Auswahl-Funktion

a: Berühren des Schiebereglers, dann stellt sich der Kochbereich wieder auf dem Level ein, den Sie gewählt haben.

b: Durch Berühren der Funktions-Steuerung oder , stellt sich der Kochbereich wieder auf dem Level ein, den Sie gewählt haben.

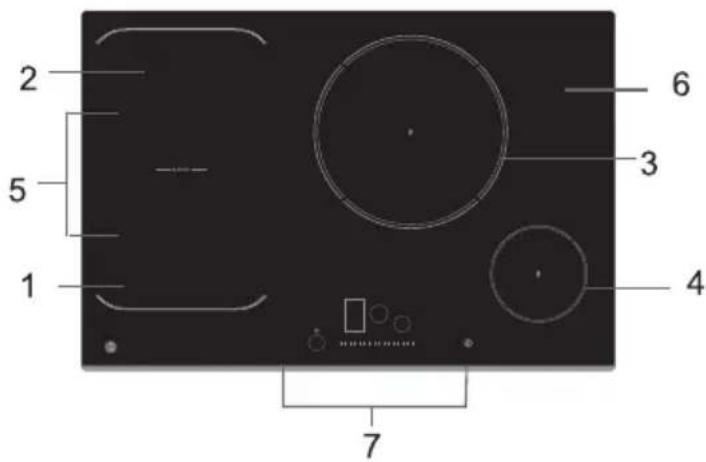

Diese Fläche kann als eine Kochzone oder als zwei unabhängige Kochzonen eingestellt werden

Der flexible Bereich besteht aus zwei unabhängigen Induktionsflächen, die einzeln gesteuert werden können. Wird ein Topf oder eine Pfanne bei Nutzung einer Kochzone innerhalb des flexiblen Bereichs auf eine andere Kochzone bewegt, dann wird dort dieselbe Temperatureinstellung beibehalten wie auf der ursprünglich genutzten Kochzone. Der Teil, der nicht mehr durch Kochgeschirr bedeckt wird, wird abgeschaltet.

Wichtig：Platzieren Sie das Kochgeschirr immer in der Mitte der Einzel-Kochzone. Bei grossen, ovalen, rechteckigen oder langen Pfannen bitte sicherstellen, dass diese in der Mitte der Kochzone stehen und beide Logos bedecken. DE-16Beispiele für richtiges und falsches Plazieren von Pfannen.

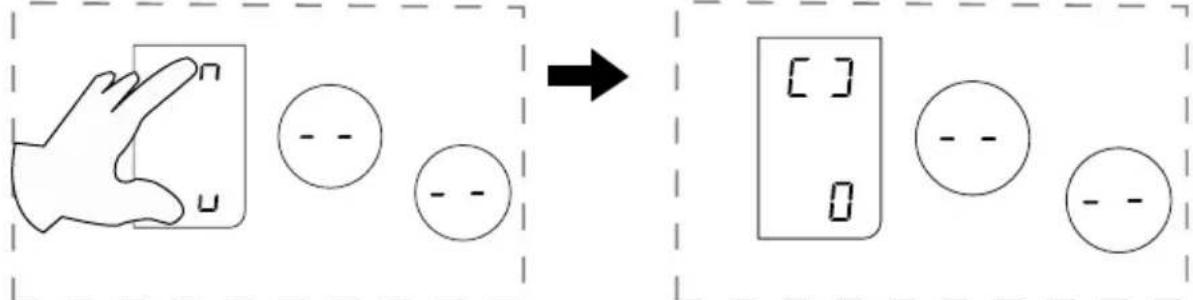

Um die flexible Kochzone als eine zentral zu steuernde Einheit zusammenzuschalten, drücken Sie die entsprechenden Tasten.

Die Power Einstellung funktioniert wie jeder andere Bereich auch.

Bei Verschieben der Pfanne im flexiblen Bereich von vorn nach hinten oder umgekehrt, wird automatisch die Position erfasst und die gleiche Temperatur eingestellt.

Um eine zusätzliche Pfanne zu nutzen, drücken Sie auf die vorhergesehenen Tasten, um das neue Kochgeschirr zu aktivieren. Zwei unabhängige Kochzonen Um den flexiblen Bereich als zwei separate Kochzonen zu nutzen, drücken Sie die entsprechenden Tasten. DE-17

DEUTSCHSperren der Bedienelemente

• Sie können die Steuerung sperren, um ungewollte Verwendung zu verhindern (z.B. dass Kinder versehentlich die Kochzonen anstellen). • Wenn das Bedienfeld gesperrt ist, sind alle Steuerelemente, mit Ausnahme der ON/OFF-Taste, deaktiviert. Sperren Drücken Sie die Taste . Die Timer-Anzeige zeigt “Loc“ an. Entsperren

Touch and hold the Sperrtasten Steuerung for a while.

Jetzt können Sie Ihr Kochfeld benutzen. Wenn das Kochfeld im Sperr-Modus ist, sind alle Kontrollen deaktiviert, außer der ON/OFF Tasten, Sie können die Induktion immer mit ON/OFF im Notfall ausschalten, aber Sie sollten es vor der nächsten Inbetriebnahme erst entsperren

Überhitzungs-Schutz Ein Temperatur-Sensor überwacht die Temperatur innerhalb des Kochfelds. Wenn eine zu hohe Temperatur gemessen wird, beendet das Induktionsfeld automatisch den Betrieb. Erkennung von kleinen Gegenständen Wenn eine ungeeignete Größe oder eine unmagnetische Pfanne (z.B. Aluminium) oder ein anderer kleiner Gegenstand (wenn z.B. ein Messer, Gabel oder Schlüssel) auf dem Kochfeld liegen gelassen, schaltet sich das Kochfeld automatisch nach einer Minute in den Standby-Modus. Das Gebläse wird das Induktions-Kochfeld für eine weitere Minute herunter kühlen. Automatischer Abschaltungsschutz Die automatische Ausschaltfunktion ist ein Sicherheitsschutz für Ihr Kochfeld. Es schaltet sich automatisch aus, wenn Sie vergessen, es auszuschalten. Die Standard-Arbeitszeiten für die verschiedenen Leistungsstufen entnehmen Sie bitte der folgenden Tabelle:

Wenn der Topf entfernt wird, kann das Induktionsfeld sofort die Erhitzung stoppen und das Kochfeld sich automatisch nach 2 Minuten ausschalten. Leistungsstufe Wärmen 1~5 6~10 11~14 15 Standard-Zeit 2 8 4 2 1

DE-18Menschen mit einem Herzschrittmacher sollten vor der Verwendung dieses Geräts ihren Arzt konsultieren.

Verwendung des Timers Sie können den Timer auf zwei verschiedene Arten verwenden: • Sie können ihn als Zeitschaltuhr verwenden. In diesem Fall werden die Kochzonen nicht automatisch nach Ablauf der Zeit ausgeschaltet. • Sie können ihn so einstellen, dass eine oder mehrere Kochzonen ausgeschaltet werden, wenn die eingestellte Zeit abgelaufen ist. • Sie können den Timer auf bis zu 99 Minuten einstellen. Verwendung des Timers als Zeitschaltuhr Wenn Sie keine Kochzone ausgewählt haben.

Stellen Sie sicher, dass das Kochfeld eingeschaltet ist. Hinweis: Sie können den Kurzzeitwecker auch ohne die Auswahl einer Kochzone verwenden.

Timer-Steuerung berühren, es wird dann im Timer-Display die “10” angezeigt und die “0” blinkt.

Stellen Sie den Timer ein, indem Sie den Schieberegler berühren. (s. Beisp. 6)

Timer-Steuerung nochmals berühren, die “1” beginnt zu blinken.

Stellen Sie den Timer ein, indem Sie den Schieberegler berühren. (s.Beisp. 9), nun ist der Timer auf 96 Minuten eingestellt. DE-19 DEUTSCH6. Ein Warnton wird 30 Sekunden ein Signal geben und die Timer-Anzeige zeigt “00“ an, wenn die Einstellung beendet ist.

Einstellung des Timers, um eine oder mehrere Kochzonen auszuschalten Wenn der Timer auf einer Zone eingestellt ist:

Berühren Sie die Kochzonen-Auswahl-Steuerung der Zone, bei der Sie den Timer einstellen möchten.

Timer-Steuerung berühren, es wird dann im Timer-Display die “10” angezeigt und die “0” blinkt.

Stellen Sie den Timer ein, indem Sie den Schieberegler berühren. (s.Beisp. 6)

Timer-Steuerung nochmals berühren: die „1“ blinkt auf.

Stellen Sie den Timer ein, indem Sie den Schieberegler berühren. (s.Beisp. 9), nun ist der Timer auf 96 Minuten eingestellt. DE-206. Nach Einstellen der Zeitschaltung startet sofort der Countdown. Das Display zeigt die verbleibende Zeit an und die Anzeige blinkt für fünf Sekunden auf. HINWEIS: Der rote Punkt neben der Stufen-Anzeige leuchtet auf und zeigt an, dass die Zone ausgewählt wurde.

Nach dem Ablaufen der Timer-Einstellung zum Kochen schaltet sich die betroffene Kochzone automatisch aus. Andere Kochzonen bleiben in Betrieb, wenn sie vorher eingeschaltet worden sind.

Wenn der Timer auf mehr als eine Zone eingestellt ist:

Wenn Sie die Zeit für mehrere Kochzonen gleichzeitig einstellen, werden die Dezimalpunkte der betroffenen Kochzonen angezeigt. Das Minuten-Display zeigt den Minuten-Timer an. Der Punkt der entsprechenden Zone blinkt.

(Einstellung 15 Minuten) (Einstellung 45 Minuten)

Sobald der Timer abgelaufen ist, wird die entsprechende Zone ausgeschaltet. Dann wird der neue Minuten-Timer angezeigt und der Punkt der entsprechenden Zone blinkt.

Berühren Sie die Kochzonen-Auswahl-Steuerung. Und der entsprechende Timer wird im Timer-Display angezeigt. DE-21

DEUTSCHMit der Koch-Anzeigen-Steuerung arbeiten Sie können mit der Koch-Anzeigen-Steuerung arbeiten. Es wird angezeigt, wenn das Wasser kocht. Die Koch-Anzeigen-Funktion aktivieren

Das Berühren der Kochzonen-Auswahl-Steuerung

Bei Berühren der Koch-Anzeigen-Steuerung , zeigt die Kochfeldanzeige “2L”. Bei nochmaligem Berühren der Koch-Anzeigen-Steuerung zeigt die Kochfeldanzeige “3L”. Bei Berühren der Koch-Anzeigen-Steuerung zum dritten Mal, zeigt die Kochfeldanzeige “5L”. Bei Berühren der Koch-Anzeigen-Steuerung zum vierten Mal, zeigt die Kochfeldanzeige “0L”.

Die Koch-Anzeige Funktion abbrechen

Das Berühren der Kochzonen-Auswahl-Steuerung

a: Berühren des Schiebereglers, dann stellt sich der Kochbereich wieder auf dem Level ein, das Sie gewählt haben. DE-22b: Durch Berühren der Funktions-Steuerung , stellt sich der Kochbereich wieder auf das Booster-Level ein.

Wichtig ist, daß die Wasser-Temperatur zu Beginn weder zu heiß noch zu kalt ist, da hierdurch das Kochergebnis beeinträchtigt werden könnte. Wenn das Wasser kocht, ertönen mehrere Signaltöne und die Kochfeldanzeige blinkt. Nun die Koch-Anzeigen-Steuerung kurz drücken. Standardmäßig steht die Anzeige auf 9. Dies funktioniert nur in der 3. Kochzone. Verwenden Sie Pfannen, deren Durchmesser so groß ist, wie die Grafik der ausgewählten Zone. Kein Gusseisernes Kochgeschirr verwenden. Keinen Deckel verwenden. Mit Aktivierung der Booster-Funktion der 3. Zone werden die Einstellungen der 4. Zone eingeschränkt. Koch-Richtlinien Beachten Sie, dass sich Öl und Fett beim Braten sehr schnell aufheizen, besonders, wenn Sie den Power Boost anwenden. Bei sehr hohen Temperaturen können Öl und Fett sich sehr schnell selbst entzünden und zu einer ernsthaften Brandgefahr werden. Koch-Tipps

Wenn Essen zu kochen beginnt, können Sie die Temperatureinstellung reduzieren. Wenn Sie einen Deckel aufsetzen, wird damit die Kochzeit reduziert und durch das beibehalten der Wärme Energie gespart. Minimieren Sie die Menge an Flüssigkeit oder Fett, um die Kochzeiten zu reduzieren. Starten Sie das Kochen auf einer hohen Einstellung und reduzieren Sie diese wieder, wenn die Lebensmittel durchgegart sind. Sieden, Reis kochen Das Köcheln setzt unter dem Siedepunkt um 85°C ein, wenn nur gelegentlich Blasen an die Oberfläche der Kochflüssigkeit steigen. Auf diese Art lassen sich leckere Suppen und Eintöpfe herstellen, da die Aromen verbleiben und das Essen nicht zerkocht. Auch Saucen auf Ei-Basis und mit Mehl angedickte Saucen sollten unter Siedetemperatur zubereitet werden. Einige Aufgaben, einschließlich dem Kochen von Reis mit der Absorptionsmethode, könnten eine höhere Einstellung, als die Niedrigste erfordern, um zu gewährleisten, die Zutaten richtig in der empfohlenen Zeit zu kochen. DE-23

DEUTSCHZum Zubereiten saftiger Steaks

Lagern Sie das Fleisch 20 Minuten vor dem Kochen in Raumtemperatur.

Erhitzen Sie eine Pfanne mit schwerem Boden.

Bestreichen Sie beide Seiten des Steaks mit Öl. Geben Sie eine kleine Menge Öl in die Pfanne und legen Sie das Fleisch in die heiße Pfanne.

Drehen Sie das Steak nur einmal während des Kochens um. Die genaue Garzeit hängt von der Dicke des Steaks ab und davon, wie Sie es braten möchten. Die Zeit kann von etwa 2-8 Minuten pro Seite variieren. Drücken Sie auf das Steak, um zu beurteilen wie durchgegart es ist – je fester es ist, desto garer ist es.

Legen Sie das Steak zum Ruhen ein paar Minuten auf eine warme Platte, damit es weich wird. Zum Wok-Braten

Nehmen Sie einen Induktions-kompatiblen, flachen Wok oder eine große Bratpfanne

Halten Sie alle Zutaten und Geräte bereit. Wok-Braten sollte schnell gehen. Wenn Sie eine größere Menge zu Kochen haben, kochen Sie in mehreren kleinen Portionen.

Heizen Sie die Pfanne kurz vor und fügen Sie zwei Esslöffel Öl hinzu.

Kochen Sie zuerst das Fleisch und stellen Sie es dann zur Seite zum Warmhalten.

Braten Sie das Gemüse an. Wenn es heiß und noch immer knackig ist, schalten Sie die Kochzone auf einen niedrigeren Wert, legen Sie das Fleisch zurück in die Pfanne und fügen Sie die Soße hinzu.

Rühren Sie alle Zutaten vorsichtig unter, um sicherzustellen, dass Sie erhitzt werden.

Servieren Sie das Essen schnell. DE-24Temperatureinstellungen Die folgenden Einstellungen sind lediglich Richtlinien. Die genaue Einstellung hängt von mehreren Faktoren ab und der Art Ihres Kochgeschirrs und der Menge, die Sie kochen. Experimentieren Sie mit dem Kochfeld, um herauszufinden, welche Einstellung am besten passt. Temperatur- einstellung Eignung

leichte Erwärmung für kleine Mengen an Essen

Schmelzen von Schokolade, Butter, und Lebensmitteln, die schnell kochen

nochmaliges Aufwärmen

Wasser kochen DE-25 DEUTSCHPflege und Reinigung Die folgenden Einstellungen sind lediglich Richtlinien. Die genaue Einstellung hängt von mehreren Faktoren ab und der Art Ihres Kochgeschirrs und der Menge, die Sie kochen. Experimentieren Sie mit dem Kochfeld, um herauszufinden, welche Einstellung am besten passt. Was? Wie? Wichtig! Alltägliche Verschmutzungen auf Glas (Fingerabdrücke, Spuren, Flecken durch Lebensmittel oder andere Flecken) 1. Schalten Sie die Kochfläche aus. 2. Verwenden Sie einen Kochfeldreiniger während das Glas noch warm ist (nicht heiß!) 3. Spülen Sie es ab und trocknen Sie es mit einem sauberen Stoff- oder Papiertuch. 4. Schalten Sie die Kochfläche wieder ein.

• Nach Abschalten des Kochfelds gibt es keine gesonderte Anzeige “Heiße Oberfläche”, dennoch kann die Oberfläche noch heiß sein. Seien Sie extrem vorsichtig! • Schwere Scheuermittel, einige Nylontopfkratzer und Hart-/Scheuermittel können zu Kratzern auf dem Glas führen. Lesen Sie immer auf dem Etikett, ob das Reinigungs-/ oder Scheuermittel geeignet ist. • Lassen Sie niemals Reinigungsrückstände auf dem Kochfeld: das Glas könnte Flecken bekommen Überkochen, Schmelzen und verschüttete, heiße zuckerhaltige Substanzen auf dem Glas Entfernen Sie diese sofort mit einem Schaber, Palettenmesser oder einem-Schaber extra für Glas-Kochfelder, aber Vorsicht vor heißen Kochzonen-Oberflächen: 1. Schalten Sie die Stromzufuhr an der Wand ab. 2. Halten Sie die Klinge oder ein anderes Utensil in einem 30° Winkel und Kratzen Sie die Verschmutzungen zu einer kühlen Stelle auf dem Kochfeld. 3. Reinigen Sie die Verschmutzung mit einem Stoff- oder Papierhandtuch 4. Beachten Sie Schritt 1 bis 4 für ‘alltägliche Verschmutzungen‘

• Entfernen Sie Flecken von geschmolzenen und zuckerhaltigen Lebensmitteln oder Ränder vom Überkochen so schnell wie möglich. Wenn sie auf dem Glas kalt werden, kann es schwer werden sie zu entfernen oder sie können das Glas dauerhaft beschädigen. • Schnitt-Gefahr: wenn die Sicherheitsabdeckung zurückgezogen wird, ist die Klinge des Schabers scharf wie ein Rasiermesser. Verwenden Sie diesen mit äußerster Vorsicht und lagern Sie ihn immer sicher und außerhalb der Reichweite von Kindern. DE-26Überkoch-Flecken auf der Touch-Steuerung

Schalten Sie die Kochfläche aus. Weichen Sie den Fleck ein. Wischen Sie den Touch-Bereich mit einem sauberen, feuchten Schwamm oder Tuch ab. Wischen Sie die Fläche komplett mit einem Papierhandtuch trocken.

5. Schalten Sie die Kochfläche

Das Kochfeld kann einen Warnton abgeben und sich selbst ausschalten. Die Touch-Tasten könnten nicht funktionieren, während Flüssigkeit auf ihnen ist. Achten Sie darauf, den Touch-Bereich zu trocknen, bevor Sie das Kochfeld wieder abwischen.

Hinweise und Tipps Problem Mögliche Ursachen Was ist zu tun? Das Induktionskochfeld kann nicht eingeschaltet werden. Kein Strom. Stellen Sie sicher, dass das Induktionskochfeld mit der Stromversorgung verbunden ist und diese eingeschaltet ist. Prüfen Sie ob ein Stromausfall in Ihrem Haus oder Ihrer Umgebung vorliegt. Wenn Sie alles überprüft haben und das Problem noch immer besteht, rufen Sie bitte einen qualifizierten Techniker zur Hilfe. Die Touch-Steuerung reagiert nicht mehr. Die Tasten sind gesperrt. Entsperren Sie die Tasten. Siehe Abschnitt ‘Benutzung Ihres Induktionskochfelds’ für weitere Anweisungen. Die Touch-Steuerung ist schwer zu bedienen. Es kann ein dünner Wasserfilm über der Steuerung sein oder Sie haben nur Ihre Fingerspitze zum Betätigen verwendet. Stellen Sie sicher, dass die Touch-Oberfläche trocken ist und Sie Ihre gesamte Fingerkuppe zum betätigen der Steuerung verwenden. Das Glas wurde zerkratzt. Kantiges Kochgeschirr.

Ungeeignete Scheuer- oder Reinigungsmittel wurden verwendet. Verwenden Sie Kochgeschirr mit ebenen und glatten Böden. Siehe “Wahl des richtigen Kochgeschirrs“ Siehe “Pflege und Reinigung“. Einige Pfannen machen Knister- oder Knackgeräusche Dies kann durch die Bauart Ihres Kochgeschirrs hervorgerufen werden(verschiedene Metallschichten, verschiedene Schwingungen). Dies ist bei Kochgeschirr normal und handelt sich nicht um eine Störung. Das Induktionskochfeld summt leise, wenn Sie es auf einer hohen Kochstufe verwenden Dies wird durch die Technologie für Induktionskochen verursacht. Dies ist normal, aber das Geräusch sollte leiser werden oder komplett verschwinden, wenn Sie die Kochstufe verringern. DE-27 DEUTSCHLüftungsgeräusche kommen aus dem Induktionskochfeld In Ihr Induktionskochfeld ist ein Kühlungsgebläse eingebaut, um die Elektronik vor Überhitzung zu schützen. Es kann auch weiterlaufen, selbst wenn Sie das Induktionskochfeld ausgeschaltet haben. Das ist normal und erfordert keine Handlung. Entfernen Sie das Kochfeld nicht von der Hauptstromversorgung an der Wand, solange das Kühlungsgebläse läuft. Pfannen werden nicht heiß und <ICON> erscheinen auf dem Display Das Induktionsfeld kann die Pfanne nicht erkennen, weil sie nicht für Induktionsherde geeignet ist. Das Induktionskochfeld kann die Pfanne nicht erkennen, da sie zu klein für die Kochzone ist, oder nicht richtig platziert ist. Verwenden Sie, für Induktionskochen geeignetes Kochgeschirr. Siehe im Abschnitt “Auswahl des richtigen Kochgeschirrs“. Zentrieren Sie die Pfanne und stellen Sie sicher, dass der Boden mit der Größe der Kochplatte zusammenpasst. Das Induktionskochfeld oder eine Kochzone hat sich unerwartet ausgeschaltet. Es ertönt ein Signal und ein Fehlercode erscheint (typischerweise im Wechsel mit ein oder zwei Stellen der Kochzonen-Anzeige) Technische Störung. Bitte notieren Sie sich Buchstaben und Zahlen des Fehlercodes. Schalten Sie die Stromzufuhr des Kochfeldes ab und kontaktieren Sie einen qualifizierten Techniker.

Fehleranzeigen und Inspektion Wenn eine Anomalie auftaucht, fällt das Induktionskochfeld automatisch den Schutzmodus und zeigt dazugehörige Schutz-Codes an: Problem Mögliche Ursachen Was ist zu tun? F1-F6 Temperatursensor-Ausfall Bitte kontaktieren Sie den Hersteller. F9-FA Temperatursensor des IGBT ist ausgefallen. Bitte kontaktieren Sie den Hersteller.

Verbindung zwischen dem Anzeigebereich und Stromnetz funktioniert nicht. Bitte kontaktieren Sie den Hersteller. E1/E2 Abnormale Versorgungsspannung. Bitte überprüfen Sie, ob die Stromversorgung normal ist. Schalten Sie das Gerät wieder ein, wenn die Stromversorgung normal ist. DE-28E3/E4 Temperaturanzeige der Glassplatte steht auf "hoch" Bitte führen Sie einen Neustart durch, wenn das Kochfeld abgekühlt ist.

Temperaturanzeige des IGBT ist hoch. Bitte führen Sie einen Neustart durch, wenn das Kochfeld abgekühlt ist.

Sollten einzelne Bereiche des Kochfeldes nicht berücksichtigt werden werden, dann ist die Auswahlsteuerung des flexiblen Bereichs nicht möglich. Die oben genannten Fälle stellen häufig vorkommende Fragen aus der Praxis dar. Bitte demontieren Sie das Gerät nicht selbst, um jegliche Gefahren und Schäden mit dem Induktionskochfeld zu vermeiden. Technische Daten Kochfeld

Kochzonen 4 Zonen Versorgungsspannung 220-240V~ Installierte Energie 7400W Produktabmessungen TxBxH 770X520X60 Einbau-Maße A×B (mm) A×B (mm) 750X495 Gewicht und Abmessungen sind ungefähre Werte. Da wir ständig danach streben, unsere Produkte zu verbessern, kann es sein, dass wir technische Daten und Designs ohne Vorankündigung ändern. DE-29 HIE844SB1 DEUTSCHInstallation Auswahl der Installations-Werkzeuge Schneiden Sie die Arbeitsfläche entsprechend der, in der Zeichnung dargestellten Größen aus. Für die Zwecke der Installation und Benutzung, sollte ein minimaler Abstand von 5cm um die Öffnung erhalten werden. Achten Sie darauf, dass die Dicke der Arbeitsfläche mindestens 30mm beträgt. Bitte wählen Sie hitzebeständiges Arbeitsflächen-Material, um größere Deformierungen durch die Wärmestrahlung der heißen Platte zu vermeiden. Siehe unten:

Stellen Sie in jedem Fall sicher, dass das Induktionskochfeld gut belüftet ist und die Zu- und Abluft nicht blockiert sind. Achten Sie darauf, dass das Kochfeld in einem geeigneten Arbeitszustand ist. Siehe unten Achtung: Der Sicherheitsabstand zwischen der Kochplatte und dem Schrank darüber sollte mindestens 760mm betragen.

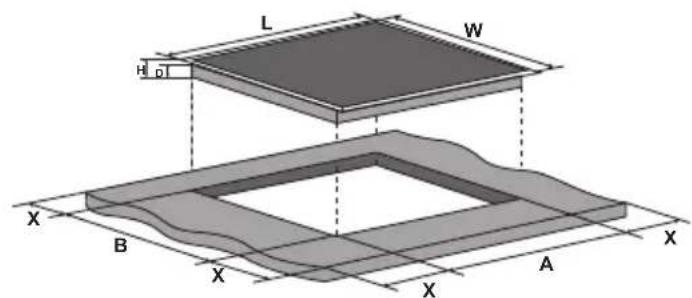

50 mini 20 mini Luftzufuhr Entlüftung 5mm min. DE-30 L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm)

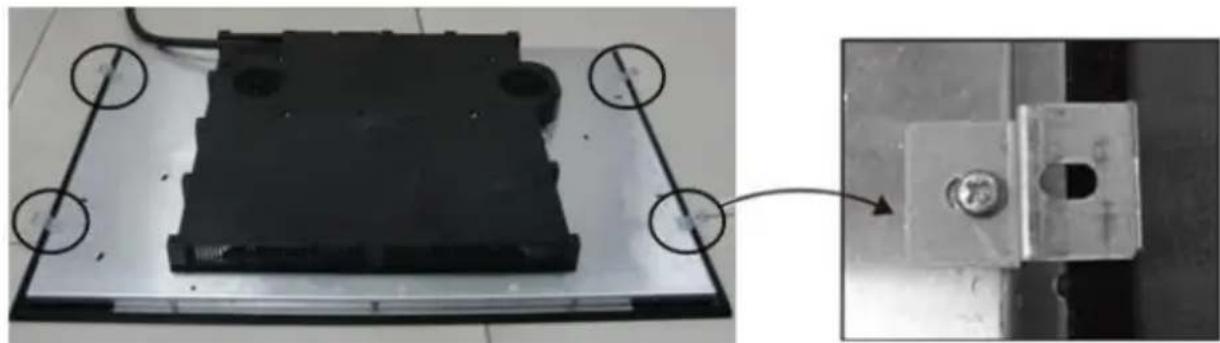

Min.3mm FBevor Sie die Kochplatte installieren, stellen Sie sicher, dass

die Arbeitsplatte rechtwinklig und eben ist und dass keine Bauteile den Platz einschränken die Arbeitsplatte aus hitzebeständigem Material besteht wenn das Kochfeld auf einem Ofen installiert ist, der Ofen eine eingebaute Lüftung hat die Installation allen Abstandsanforderungen, betreffenden Normen und Vorschriften entspricht ein geeigneter Trennschalter für die vollständige Trennung vom Gesamtstromnetz in der Festverdrahtung integriert ist und mit Vorschriften zur Elektroinstallation übereinstimmt. Der Trennschalter muss zugelassen sein und eine 3mm Luftspalt-Trennung zwischen den Polen (oder, wenn die lokalen Vorschriften diese Änderung ermöglichen, in allen aktiven Leitern) haben.

• der Trennschalter leicht zugänglich für den Kunden mit dem installierten Kochfeld ist

Sie sich im Zweifelsfall an die örtliche Baubehörde o.Ä. wenden Sie hitzebeständige und leicht zu reinigende Oberflächen (wie Keramik-Fliesen) für die Wandoberflächen um das Kochfeld herum verwenden. Wenn Sie die Kochplatte installiert haben, stellen Sie sicher, dass

das Netzkabel nicht durch Schranktüren oder Schubladen zugänglich ist eine ausreichende Frischluftzufuhr von draußen an das Gehäuse des Kochfelds gelangt wenn das Kochfeld über einer Schublade oder einem Schrank installiert ist, wird eine Wärmeschutzbarriere unterhalb der Basis des Kochfelds installiert der Trennschalter für den Kunden leicht zugänglich ist Vor der Positionierung der Befestigungswinkel Das Gerät muss auf einer stabilen, glatten Oberfläche (benutzen Sie die Verpackung) platziert werden. Üben Sie keine Gewalt auf die Steuerelemente außen an dem Kochfeld aus. Einstellung der Bügelposition Befestigen Sie das Kochfeld an der Arbeitsplatte, indem Sie nach der Installation vier Halterungen an die Unterseite des Kochfelds schrauben (siehe Bild). Verstellen Sie die Position der Halterungen so, dass sie den verschiedenen Plattendicken angepasst sind. DE-31DEUTSCHWarnung

Die Induktionsplatte muss von qualifiziertem Personal oder einem Techniker installiert werden. Wir haben Fachleute für Ihren Service. Bitte führen Sie den Vorgang niemals selbst durch.

Das Kochfeld kann nicht direkt über einer Spülmaschine, einem Kühlschrank, einer Gefriertruhe, Waschmaschine oder einem Wäschetrockner installiert werden, da die Feuchtigkeit die Elektronik des Kochfelds beschädigen kann.

Die Induktionskochplatte sollte so eingebaut werden, dass die beste Wärmeabstrahlung gewährleistet ist, um die Zuverlässigkeit zu verbessern.

Die Wand und die induzierte Kochzone über der Arbeitsplatte sollten der Hitze standhalten.

Um Schäden zu vermeiden müssen die Dämmplatte und der Kleber wärmebeständig sein. Verbindung des Kochfelds mit dem Stromnetz Das Kochfeld darf nur von einem Fachmann an das Stromnetz angeschlossen werden. Ehe Sie das Kochfeld an das Stromnetz anschließen, stellen Sie sicher, dass:

1. das Stromsystem des Hauses sich für die Installation eignet.

2. die Spannung dem Wert auf dem Typenschild entspricht 3. die Stromversorgungskabel-Abschnitte der, auf dem Typenschild angegebenen Spannung standhalten können. Um das Kochfeld an das Netz anzuschließen, verwenden Sie bitte keine Adapter, Reduzierungen oder Verzweigungsgeräte. Dies kann zu Überhitzung und Brand führen. Das Netzkabel darf nicht mit heißen Teilen in Berührung kommen und muss so angeordnet sein, dass eine Temperatur von 75°C nicht überschritten wird.

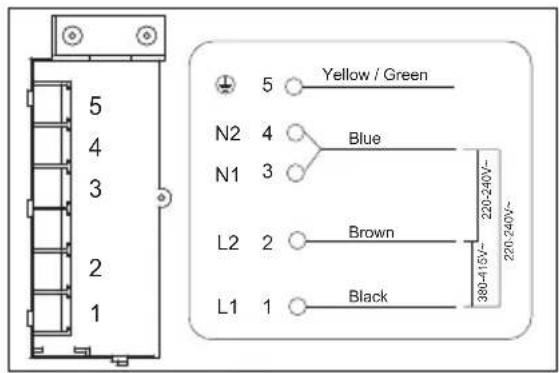

Wenden Sie sich an einen Elektriker um zu prüfen, ob das Haus-Stromnetz ohne Änderungen geeignet ist. Alle Änderungen dürfen nur von einer Elektrofachkraft durchgeführt werden. Das Netzteil sollte im Einklang mit den jeweiligen Normen sein, oder an einen einpoligen Schutzschalter angeschlossen werden. Im folgenden wird gezeigt, wie die Verbindung sein soll. DE-32

max. Inaktivera boosterfunktionen

50 mini 20 mini Luftintag Luftuttag minst 5 mm TÄTNIN

50 mini 20 mini Luftindtag Luftudgang min. 5 mm TÆTNIN

Elektrisk kogesektion

50 mini 20 mini Luftinntak Luftuttak min. 5 mm PAKNIN
