Produkttype	Induksjonskoketopp, innebygd
Merke	Hoover
Modell	HPI604BC
Mål (B x D)	56⁺⁰·⁴₋₀.₁ cm x 49⁺⁰·⁴₋₀.₁ cm
Innbyggingsmål	min. 5 cm avstand til sidene, 760 mm til overliggende møbler
Antall kokesoner	4
Kokesoneeffekt (maks.)	Sone 1: 1400 W, Sone 2: 2000 W, Sone 3: 1400 W, Sone 4: 2000 W
Spenning/Frekvens	220-240 V ~ 50/60 Hz eller 400 V 2N ~ 50/60 Hz
Tilkoblingseffekt	ca. 6800 W (ved 230 V)
Betjening	Touch-sensor, mikrocomputer
Timerfunksjon	Ja, 1-99 minutter
Barnesikring	Ja, sperrefunksjon (låseknapp)
Overopphetingsbeskyttelse	Ja, automatisk avstenging ved for høy temperatur
Automatisk avstenging	Ja, etter 2-8 timer avhengig av trinn
Restvarmeindikator	Ja, «H» i displayet
Pannedeteksjon	Ja, min. diameter 80 mm, ferromagnetisk
Rengjøring	Glassoverflate med svamp og varmt vann, ved innbrente rester eddik eller spesialrens
Egnet stekekar	Ferromagnetiske gryter (jern, rustfritt stål, emaljert), flat bunn, Ø > 14 cm
Ventilasjon	Luftinntak og -avtrekk, avstand til vegg min. 5 cm
Sikkerhetsinstruksjoner	Ikke rengjør med damprenser, ingen gjenstander på koketoppen, hold barn unna

Ofte stilte spørsmål - HPI604BC HOOVER

Hvilke gryter er egnet for induksjonskoketoppen?

Egnet er gryter av ferromagnetisk materiale som støpejern, rustfritt stål eller emaljert. Bunnen må være flat og ha en diameter på mer enn 14 cm. En enkel test: En magnet må feste seg til grytebunnen.

Hva betyr symbolet 'U' i displayet?

Symbolet 'U' indikerer at den brukte gryten ikke er egnet for induksjon, f.eks. av aluminium eller kobber. Bytt til en ferromagnetisk gryte.

Hvordan aktiverer jeg barnesikringen?

Trykk på sensor 'lås' (hengelåssymbol). I displayet vises 'Lo'. Alle knapper unntatt av/på-knappen er låst. For å låse opp, hold knappen inne i 2 sekunder.

Hvordan rengjør jeg koketoppen riktig?

Trekk støpselet før rengjøring. Ved lett smuss, rengjør med varmt vann og en svamp. Ved kraftig smuss eller innbrente rester, bruk en spesiell glasskera skrape og rengjøringsmiddel. Ikke bruk skuremidler eller damprenser.

Hva betyr feilkoden F0/F1/F2?

Disse kodene indikerer en feil på viftehjulet. Slå av apparatet og kontakt kundeservice. Ikke prøv å åpne apparatet selv.

Kan jeg bruke koketoppen også med 400 V?

Ja, koketoppen kan kobles til 400 V 2N ~ 50/60 Hz. Tilkoblingsskjema finnes i håndboken. Tilkoblingen må utføres av en fagmann.

Hvordan stiller jeg inn timeren?

Trykk på timer-knappen. LED-en blinker. Still inn ønsket tid (1-99 minutter) med '+' eller '-' knappene. Etter 5 sekunder bekreftes tiden automatisk. Ved samtidig trykk på '+' og '-' nullstilles timeren.

Hvorfor slår koketoppen seg automatisk av?

Koketoppen har automatisk avstenging som sikkerhetsfunksjon. Avhengig av innstilt effekttrinn slår den seg av etter 2-8 timer hvis du har glemt å slå den av. Ved tom eller fjernet gryte slår den seg av etter ca. 1 minutt.

Kan jeg legge aluminiumsfolie eller metallgjenstander på koketoppen?

Nei, ikke legg metallgjenstander som kniver, gafler eller lokk på koketoppen. De kan bli varme og forårsake brannskader. Aluminiumsfolie er heller ikke egnet.

Hva gjør jeg ved en sprekk i glasskeramikken?

Hvis overflaten har en sprekk, slå apparatet umiddelbart av og trekk støpselet. Unngå elektriske støt og kontakt kundeservice. Ikke bruk koketoppen mer.

BRUKSANVISNING HPI604BC HOOVER

Sikkerhed og vedligeholdelse

4. Eletriske tilslutninger

Se tabellen på side 30 for den specifikke effekt for hvert kogefelt.

jernpande til friturestegning

gryde i rustfrit stål lav pande i jern pande i jern

emaljeret kedel i rustfrit stål emaljeret gryde

tallerken i jern

Rengøring og vedligeholdelse

slukke for apparatet og kontakte Kundeservice.

Særlig erklæring

Sikkerhetsforskrifter og vedlikehold

• ADVARSEL: Produktet og tilhørende deler blir varme under bruk. Vær forsiktig slik at varmeelementene ikke berøres.
• Barn under 8 år må holdes unna produktet eller være re under kontinuerlig tilsyn.
• Produktet kan brukes av barn fra 8 år og oppover samt av personer med reduserte fysiske eller mentale evner eller personer uten erfaring eller kunnskaper om bruken av produktet, dersom de er under oppsyn eller har fått opplæ ring om bruken av produktet på en trygg måte og er innforstått med potensielle farer.

• Barn skal ikke leke med produktet.
- Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn. ADVARSEL: Matlaging på en platetopp uten tilsyn der det brukes fett eller olje, kan væ re farlig og føre til brann.
- ALDRI prøv å slukke brannen med vann, men slå av platetoppen og slokk flammene med et lokk eller et brannteppe.
- ADVARSEL: Brannfare: ikke legg fra deg ting på platetoppen.
- ADVARSEL: Hvis det er sprekker i overflaten, må du slå av platetoppen for å unngå fare for elektrisk støt.
- Ikke bruk damprens i rengjøringsprosessen
- Metallgjenstander som kniver, gafler, skjeer og lokk må ikke

plasseres på platetoppens overflate da de kan bli varme.

- sol må fjernes fra dekselet før åpning.

produktet må væ re nedkjølt før dekselet legges på.

- Etter bruk må varmeplatene slås av med temperaturkontollen.

- produktet skal ikke brukes ved hjelp av en ekstern timer eller

egen fjernstyring.

- Frakoblingsutstyr må væ re innlemmet i de fastmonterte

kablene i samsvar med koblingsforskriftene.

- instruksjonene må angi hvilken ledningstype som skal brukes,

og ta høyde for temperaturen på baksiden av produktet.

- Dersom ledningen er skadet, må den byttes ut av produsenten

eller en servicerepresentant eller en person med tilsvarende

kvalifikasjoner, slik at man unngår farer.

- FORSIKTIG: For å unngå farer pga. feil innstilling av

induksjonsplatetopp tilfredsstiller alle krav og behov ved matlaging med elektromagnetisk oppvarming, takket være et mikrodatastyrt og multifunksjonelt kontrollsystem, og er et meget bra valg for moderne familier.

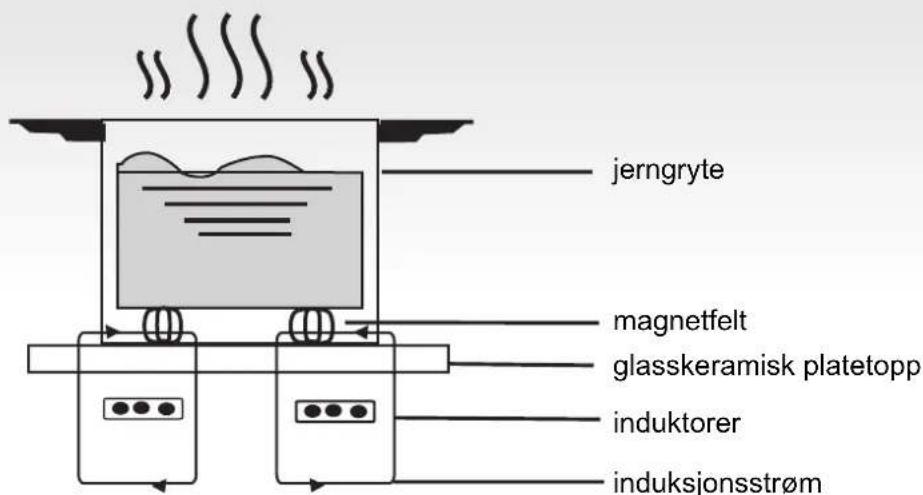

Induksjonsplatetoppen består av en elektrisk spole, en plate av ferromagnetisk materiale og av et kontrollsystem. Elektrisk strøm lager et kraftig elektromagnetisk felt rundt spolen. Dette lager en serie bølger som produserer varme, som igjen overføres fra kokeplatens overflate til kokekaret.

Sikkerhet

Våre produkter er stadig i utvikling og vi forbeholder oss derfor retten til å endre og oppdatere produktet med eventuelle nye tekniske utviklinger.

Beskyttelse mot overoppheting

En sensor kontrollerer temperaturen i platetoppen. Dersom temperaturen overskrider sikkerhetsgrensen slukkes platetoppen automatisk.

- Varsel om gjenstander som ligger på platetoppen

Hvis man setter en gryte med en diameter på mindre enn 80 mm, små gjenstander (f.eks. kniver, gafler eller nøkler) eller en ikke magnetisk gryte (for eksempel aluminiumsgryte) på platen, utløses automatisk et lydsignal som varer i ca. 1 minutt. Hvis problemet ikke løses, vil platetoppen automatisk gå over til stand-by.

Alarm for restvarme

Når platetoppen har stått på lenge kan den forsette å avgi restvarme. Bokstaven "H" på displayet varsler at man ikke må berøre platetoppen.

Selvslukningssikring

Selvslukning er også en sikkerhetsfunksjon som aktiveres automatisk i induksjonsplatetoppen dersom man skulle glemme å slukke platen. Den automatiske selvslukningssikringen aktiveres etter som hvilken varmestyrke man har innstilt, som vist i tabellen under:

Varmestyrke	Kokesonen slåes automatisk av etter
1-3	8
4-6	4
7-9	2

Når maten er ferdig og du fjerner gryten slutter induksjonsplatetoppen å avgi varme og, etter et lydsignal som varer i 1 minutt, blir den slått av.

NB!

personer med pacemaker må ikke bruke dette husholdningsapparatet uten at de først har konsultert legen.

Installasjon

Installasjon av platetoppen

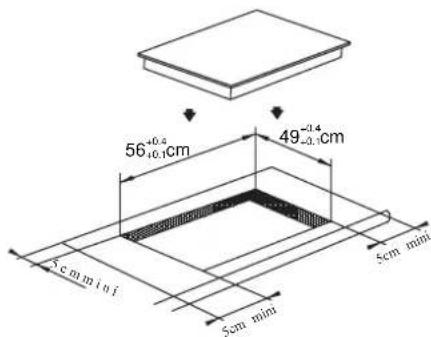

1. Følg målene du finner på tegningen og lag et hull i møbelet; for en korrekt installasjon må det dessuten være minst 5 cm avstand rundt platen. Pass på at bordplaten hvor platetoppen skal installeres har en tykkelse på minst 30 mm, og at den er laget av et materiale som tåler høye temperaturer slik at den ikke deformeres pga varmen fra kokeplaten (figur 1).

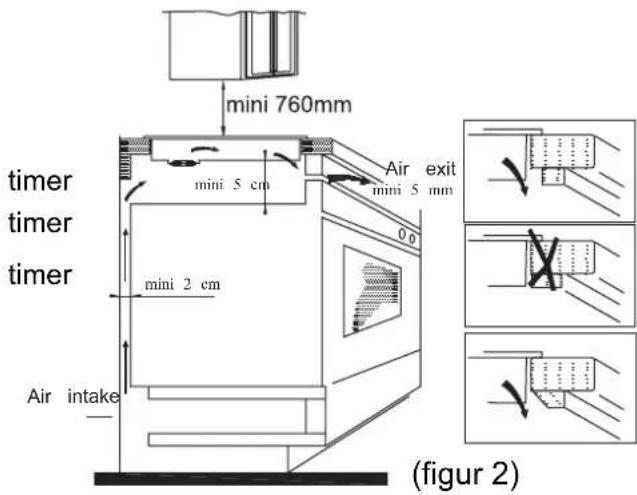

1. Pass alltid på at induksjonsplatetoppen hviler støtt på bordplaten, og at det er god ventilasjon (figur 2).

(1) Induksjonsplatetoppen skal installeres av en autorisert installatør. Gjør ikke installasjonen selv.
(2) Induksjonsplatetoppen må ikke monteres på kjøleskap, oppvaskmaskiner eller vaskemaskiner.
(3) Induksjonsplatetoppen skal installeres slik at det garanteres en optimal varmeavledning.
(4) Veggen og flaten induksjonsplatetoppen må være varmebestandige.
(5) For å unngå skader må den tynne filmen som kleber platetoppen til bordflaten være varmebestandig.

4. Elektrisk tilkopling

Tilkoplingen til el-nettet skal utføres av teknisk kyndig personale og i henhold til gjeldende forskrifter. I figur 3 vises det hvordan platetoppen skal tilkoples.

Spenning og frekvens	Elektrisk tilkopling
400V 2-N50/60Hz	1L1Svart Brun Grå	2L2	3Nog Blå: Gul/grønn	5 1-
220-240V50/60Hz	1L2Svart og Brun Grå og Blå: Gul/grønn		3Nog Blå: Gul/grønn	5 1-

Kontroller at det elektriske anlegget har forsvarlig jording i henhold til gjeldende lover og forskrifter. Jording er obligatorisk.

Produsenten frasier seg ethvert ansvar for personskader eller skader på gjenstander som skyldes at denne forskriften ikke overholdes.

Dersom apparatet ikke er utstyrt med støpsel skal man sette et normalisert støpsel, egnet for belastningen som angis på skiltet, på kabelen.

Dersom man ønsker en fast tilkopling til nettet må man installere, mellom apparatet og nettet, en flerpolet bryterenhet med kontaktavstand på minst 3 mm.

Dersom ledningen er ødelagt må den straks skiftes ut av en teknisk kyndig person.

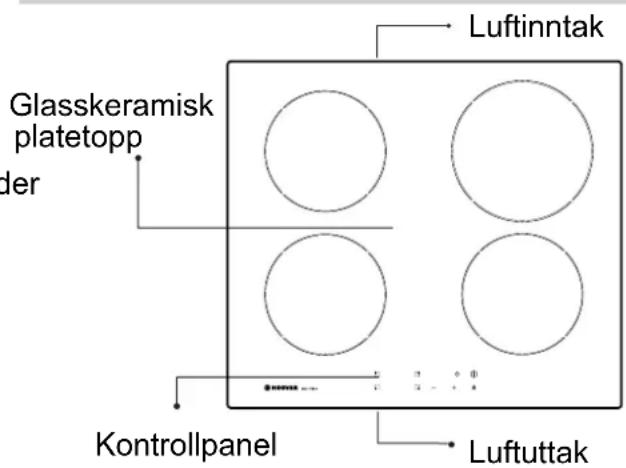

Bes krivelse av induksjonsplatetoppen

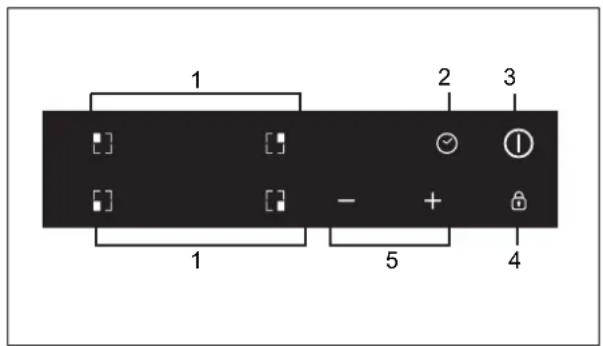

Skjema over kontrollpanelet

1. Innstillingstast for sonen som skal varmes opp
2. Timer 3. PÅ/AV
3. Tast for sikkerhetssperre
   5.Strømstyrkeregulering

Bruksanvisning

Forberedelser før bruk:

Men en gang du setter på platetoppen vil du høre et lydsignal og alle ledlampene blinker i ett sekund; det betyr at kokeplaten står i "stand-by".

Sett gryten på kokesonen du ønsker å bruke.

Betjeningsforklaring

Når du trykker på tasten "ON/OFF" viser alle ledlampene dette symbolet "-". Velg den kokesonen hvor du har satt gryten, ledlampen som viser varmenivået for den valgte sonen begynner å blinke. Trykk deretter på tasten "+" eller "-", displayet viser i utgangspunktet 5, deretter regulerer du styrken som du ønsker med tasten "+" eller "-". Trykker du tasten "+" og "-" inn samtidig, nullstilles alle tidligere innstillinger og kokesonen slåes av.

Se tabell på side 71 for de enkelte kokesonenes spesielle strømstyrke.

OBS: etter at du har trykket på "ON/OFF"-tasten blir induksjonsplatetoppen stående i stand-by dersom du ikke fortsetter innen 1 minutter.

Når du trykker på TIMER-tasten, begynner ledlampen på displayet å blinke og du kan stille inn tiden. Bruk tasten "+" eller "-" til å stille inn minuttene fra 1 til 99. Når du trykker på tasten "+" øker innstillingen gradvis med 1 minutt; trykker du på tasten "-" minsker innstillingen med 1 minutt om gangen. Overskrider du 99 minutter går timeren

automatisk til 0. Trykker du samtidig på tastene "+" og "-" viser displayet 0.

Bekrefte TIMER-funksjonen

1. Velg ønsket styrke på kokesonen du skal bruke, trykk på "timer" og programmer tiden.
2. Etter at timeren har blinket i ca. 5 sekunder, er den programmerte tiden automatisk bekreftet.
3. Når du har programmert tiden trykker du på "TIMER" for å kontrollere at tiden er korrekt.

Avbryte TIMER-funksjonen

Trykk på "timer"-tasten i 5 sekunder for å avbryte funksjonen som du har innstilt tidligere. Displayet viser 0.

Sikkerhetsfunksjon

Platetoppen er utstyrt med barnesikring som sperrer bruken av induksjonsplaten.

Trykk inn tasten for sperreanordningen (Interlock) for å sperre: kokeplaten sperres, timer-displayet viser symbolet "Lo" og alle de andre funksjonene er utkoplet.

Oppheve sperren

Hold tasten for sperreanordningen (Interlock)

inne i 2 sekunder:

Maksimal strømstyrke for hver kokesone.

Kokesone	Maksimal strømstyrke (W)
1	14 00
2	2000
3	14 00
4	2000

Strømstyrken vist i tabellen kan variere etter hva slags materiale gryten er laget av og hvor stor den er.

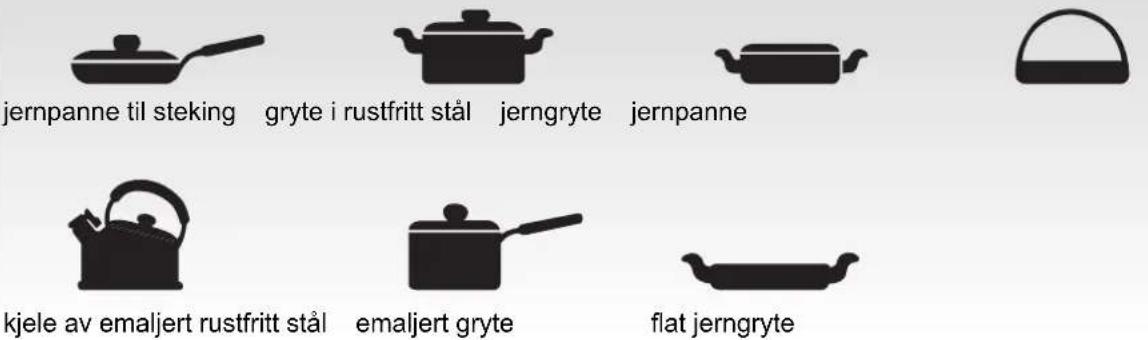

Utvalg av gryter og kokekar

1. Mange forskjellige kokekar er egnet for bruk på induksjonsplater. Denne kokeplaten er i stand til å identifisere dem og kontrollere om de er egnet på en av følgende måter:

sett kokekaret på en av konesonene. Dersom denne sonens indikator viser et strømstyrkenivå er kokekaret egnet for induksjonsplaten; hvis indikatoren viser "U" kan du ikke bruke det.

1. Prøv med en magnet på gryten: hvis magneten tiltrekkes av gryten kan den brukes på induksjonsplaten.

NB. grytebunnen må inneholde magnetisk ledende materiale.

Gryten skal ha flat bunn med en diameter på over 14 cm.

Rengjøring og vedlikehold

Platetoppen kan rengjøres som forklart nedenfor:

Type smuss Rengjøres	slik Rengjøringsutstyr
lite smuss med varmt vann, tørkes tørt rengjøringssvamp
mye smuss	med varmt vann og tørkes av med en spesialsvamp for glasskeramiske flater	spesialsvamp for glasskeramiske flater
inntørket smuss	hell hvit eddik på flekken og vask med en myk klut, eller bruk et spesielt rengjøringsmiddel	selvklebende papir for glasskeramiske flater
Sukker, plast eller smeltet aluminium	Bruk en skrape for glasskeramiske flater (bruk helst et silikonholdig produkt som beskytter glasset)	selvklebende papir for glasskeramiske flater

OBS: ta ut støpselet før apparatet rengjøres

Feilsignal og kontroll

Dersom det oppstår et problem eller en feil, aktiveres automatisk en beskyttelsesfunksjon i induksjonsplatetoppen og displayet viser følgende koder:

Problem Mulige årsaker Løsning
F0/F1/F2 feil på viften Kontakt leverandøren
F3-F8 feil på temperaturmåleren Kontakt leverandøren
E1/E2	unormal spenning	sjekk strømtilførselen Deretter setter du på apparatet igjen.
E3/E4 unormal temperatur kontroller gryten
E5/E6	utilstrekkelig varmestråljng	sett på apparatet igjen når platen er blitt kald

Dette er en liste over de vanligste feil som kan oppstå.

Prøv ikke å ta fra hverandre platetoppen på egen hånd. Det kan være farlig og kan forårsake større skader.

KUNDESERVICE

Før du ringer Kundeservicesenteret

Dersom apparatet ikke fungerer ber vi deg om å kontrollere:

- at støpselet sitter i stikkontakten

- lese feilsøkingstabellen ovenfor

Dersom apparatet, etter at du har kontrollert, fremdeles ikke fungerer:

slå av apparatet, prøv ikke å reparere det på egen hånd og ring straks Kundeservicesenteret

Spesiell erklæring

Innholdet i denne håndbok er nøye kontrollert. Produsenten frasier seg imidlertid et hvert ansvar for eventuelle feil eller utelatelser i den trykte teksten. Eventuelle tekniske endringer vil bli tilføyd uten varsel i eventuelle reviderte utgaver av denne bruksanvisningen. Bildet gjelder det aktuelle produktet.

Når du hjelper oss med å overholde forskriftene om avfallsbehandling av dette produktet bidrar du til å unngå at uriktig behandling forårsaker helse- og miljøskader

Dette symbolet viser at produktet ikke skal behandles som vanlig husavfall, men leveres til en miljøstasjon for gjenvinning og behandling av avfall fra elektriske og elektroniske materialer.

Vennligst kontakt nærmeste miljøstasjon for videre opplysninger om behandling, avsetting og gjenvinning av produktet, eller henvend deg til forhandleren hvor du har kjøpt dette produktet.
