HPI604BC - Cucina HOOVER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piano cottura a induzione, da incasso
Marca	Hoover
Modello	HPI604BC
Dimensioni (L x P)	56⁺⁰·⁴₋₀.₁ cm x 49⁺⁰·⁴₋₀.₁ cm
Foro di incasso	almeno 5 cm di distanza dai lati, 760 mm dai mobili sovrastanti
Numero di zone di cottura	4
Potenza zone di cottura (max.)	Zona 1: 1400 W, Zona 2: 2000 W, Zona 3: 1400 W, Zona 4: 2000 W
Tensione/Frequenza	220-240 V ~ 50/60 Hz o 400 V 2N ~ 50/60 Hz
Potenza di collegamento	ca. 6800 W (a 230 V)
Comando	Touch sensor, microcomputer
Timer	Sì, 1-99 minuti
Sicurezza bambini	Sì, funzione di blocco (tasto blocco)
Protezione da surriscaldamento	Sì, spegnimento automatico in caso di temperatura troppo alta
Spegnimento automatico	Sì, dopo 2-8 ore a seconda del livello
Indicazione di calore residuo	Sì, "H" sul display
Riconoscimento pentole	Sì, diametro minimo 80 mm, ferromagnetico
Pulizia	Superficie in vetro con spugna e acqua tiepida, per incrostazioni aceto o detergente speciale
Pentole adatte	Pentole ferromagnetiche (ferro, acciaio inox, smaltate), fondo piatto, Ø > 14 cm
Ventilazione	Ingresso e uscita aria, distanza dal muro almeno 5 cm
Avvertenze di sicurezza	Non pulire con pulitore a vapore, non appoggiare oggetti sul piano cottura, tenere lontano i bambini

Domande frequenti - HPI604BC HOOVER

Quali pentole sono adatte per il piano cottura a induzione?

Sono adatte pentole in materiale ferromagnetico come ghisa, acciaio inox o smaltate. Il fondo deve essere piatto e avere un diametro superiore a 14 cm. Un semplice test: una calamita deve aderire al fondo della pentola.

Cosa significa il simbolo 'U' sul display?

Il simbolo 'U' indica che la pentola utilizzata non è adatta per induzione, ad esempio in alluminio o rame. Passare a una pentola ferromagnetica.

Come attivo la sicurezza bambini?

Premere il tasto sensore 'Blocco' (simbolo lucchetto). Sul display appare 'Lo'. Tutti i tasti tranne il tasto di accensione/spegnimento sono bloccati. Per sbloccare, tenere premuto il tasto per 2 secondi.

Come pulisco correttamente il piano cottura?

Prima della pulizia, scollegare la spina. Per sporco leggero, pulire con acqua tiepida e una spugna. Per sporco ostinato o incrostazioni, utilizzare un raschietto speciale per vetroceramica e detergente. Non usare abrasivi o pulitori a vapore.

Cosa significa il codice di errore F0/F1/F2?

Questi codici indicano un malfunzionamento della ventola. Spegnere l'apparecchio e contattare il servizio clienti. Non tentare di aprire l'apparecchio da soli.

Posso utilizzare il piano cottura anche a 400 V?

Sì, il piano cottura può essere collegato a 400 V 2N ~ 50/60 Hz. Lo schema di collegamento si trova nel manuale. Il collegamento deve essere effettuato da un professionista.

Come imposto il timer?

Premere il tasto timer. Il LED lampeggia. Impostare il tempo desiderato (1-99 minuti) con i tasti '+' o '-'. Dopo 5 secondi il tempo viene automaticamente confermato. Premendo contemporaneamente '+' e '-' si azzera il timer.

Perché il piano cottura si spegne automaticamente?

Il piano cottura ha uno spegnimento automatico come funzione di sicurezza. A seconda del livello di potenza impostato, si spegne dopo 2-8 ore se si dimentica di spegnerlo. Anche con pentola vuota o rimossa, si spegne dopo circa 1 minuto.

Posso appoggiare carta stagnola o oggetti metallici sul piano cottura?

No, non appoggiare oggetti metallici come coltelli, forchette o coperchi sul piano cottura. Potrebbero riscaldarsi e causare ustioni. Anche la carta stagnola non è adatta.

Cosa fare in caso di crepa nel vetroceramica?

Se la superficie presenta una crepa, spegnere immediatamente l'apparecchio e staccare la spina. Evitare scosse elettriche e contattare il servizio clienti. Non utilizzare più il piano cottura.

MANUALE UTENTE HPI604BC HOOVER

Inserendo la marcatura CE su questo prodotto, si dichiara, sotto la nostra responsabilità, la conformità a tutti i requisiti sulla sicurezza europea, sulla salute e sull'ambiente stabiliti dalla legislazione per questo prodotto.

Sicurezza e manutenzione

• ATTENZIONE: l'apparecchio e le parti accessibili diventano calde durante l'uso. Prestare attenzione a non toccare le parti calde.
• I bambini al di sotto di 8 anni dovrebbero essere tenuti a distanza se non continuamente supervisionati.
• L'apparecchio può essere usato da bambini dagli 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e conoscenza del prodotto se supervisionate o dando loro istruzioni riguardo al funzionamento dell'apparecchio in maniera sicura e coscente del rischio possibile.
  • I bambini non dovrebbero giocare con l'apparecchio.
• La pulizia e la manutenzione non dovrebbero essere fatte da bambini senza supervision
• ATTENZIONE: cucinare senza supervisione grasso o olio sul piano cottura può essere pericoloso e può provocare incendi
• MAI provare a spegnere il fuoco con acqua. Prima spegnere l'apparecchio e poi coprire le fiamme, ad esempio con un coperchio o un telo non infiammabile.

• ATTENZIONE: pericolo di incendo: non lasciare oggetti sul piano cottura.

• ATTENZIONE: Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche. non utilizzare un pulitore a vapore.

• Oggetti metallici quali coltelli, forchette, cucchiai o coperchi non dovrebbero essere posti sulla superficie del piano di cottura perché possono scaldarsi.
• rimuovere gli eventuali liquidi tracimati dal coperchio prima di aprirlo.
• Far raffreddare la superficie del piano di cottura prima di chiudere il coperchio.
• Dopo l'uso, spegnere il piano di cottura tramite il suo dispositivo di comando e non fare affidamento sul rivelatore di pentole.
• L'apparecchio non è progettato per funzionare con un timer esterno o con un sistema di comando separato.
• Il mezzo di disconnessione deve essere incorporato nel cablaggio fisso in accordo con le leggi di cablaggio.
• le istruzioni devono indicare quale tipo di cavo debba essere utilizzato, tenendo presente la temperatura della superficie posteriore dell'apparecchio.
• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio

assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

- ATTENZIONE: Al fine di evitare ogni pericolo dovuto al riarmo accidentale del dispositivo termico di interruzione, il presente apparecchio non deve essere alimentato con un dispositivo di manovra esterno, quale un temporizzatore oppure essere connesso a un circuito che viene regolarmente alimentato o disalimentato dal servizio.

Introduzione

Il piano cottura a induzione è in grado di soddisfare le tante esigenze che richiedono una cottura tramite riscaldamento elettromagnetico, grazie a un sistema di controllo multifunzione e microcomputerizzato che lo rendono la scelta ideale per le famiglie moderne.

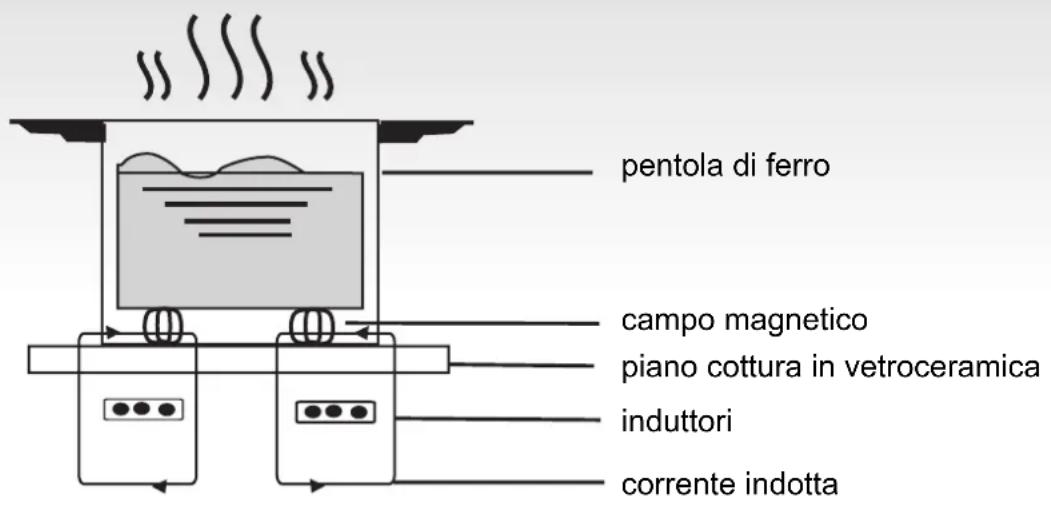

Come funziona

Il piano cottura a induzione è costituito da una serpentina elettrica, da una lastra in materiale ferromagnetico e da un sistema di controllo. La corrente elettrica genera un potente campo elettromagnetico intorno alla serpentina. Ciò produce una serie di onde che generano il calore trasmesso poi al recipiente dalla superficie del piano cottura.

Sicurezza

Questo piano cottura è stato progettato per l'uso domestico.

Sempre attenti a migliorare i nostri prodotti, ci riserviamo il diritto di apportare modifiche in caso di eventuali evoluzioni tecniche.

Protezione contro il surriscaldamento

Un sensore controlla la temperatura all'interno del piano cottura. Se la temperatura supera il livello di sicurezza, il piano cottura si spegne automaticamente.

Segnalazione di oggetti a contatto del piano cottura

Se sul piano cottura si pone una pentola con un diametro inferiore a 80 mm, piccoli oggetti (come coltelli, forchette, chiavi) o una pentola non magnetica (ad esempio in alluminio), un segnale acustico scatta automaticamente e suona per circa 1 minuto. Se quindi il problema persiste, il piano cottura entra automaticamente in stand-by.

Allarme calore residuo

Quando l'uso del piano cottura è prolungato nel tempo, potrebbe rimanere del calore residuo. La lettera "H" sul display avverte di non toccare il piano.

Protezione tramite auto spegnimento

L'auto spegnimento è un'ulteriore funzione di sicurezza del vostro piano cottura a induzione, che si attiva automaticamente se lo si dimentica acceso. Lo spegnimento automatico del piano cottura dipende dal livello di intensità utilizzato, come mostra la tabella qui di seguito:

Livello di intensità	La zona di cottura si spegne automaticamente dopo
1-3	8	ore
4-6	4	ore
7-9	2	ore

Quando, a fine cottura, la pentola viene rimossa, il piano cottura a induzione non scalda più e, dopo il segnale acustico della durata di 1 minuto, si spegne.

Nota bene:

le persone portatrici di pacemaker possono usare questo elettrodomestico solo sotto il controllo del proprio medico.

Installazione

Procedimento di installazione

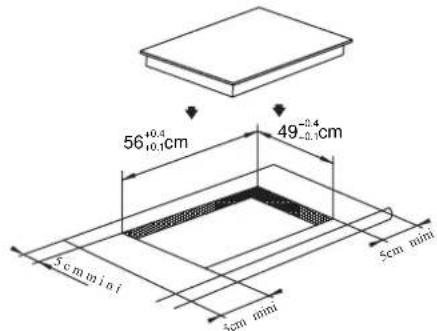

1. Praticare un foro sulla superficie del mobile, rispettando le misure indicate sul disegno; per una corretta installazione deve inoltre essere previsto uno spazio libero intorno al piano pari ad almeno 5 cm. Assicurarsi che lo spessore del supporto in cui deve essere incassato il piano sia di almeno 30 mm e che il materiale di cui è composto lo stesso sia resistente alle alte temperature per evitare che si deformi a causa del calore proveniente dal piano cottura (figura 1).

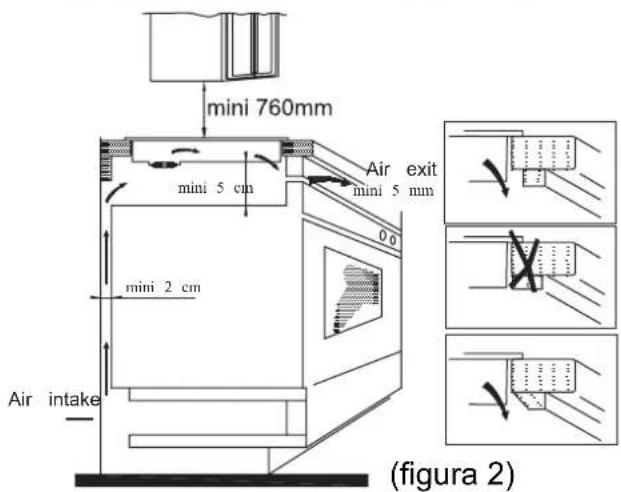

1. Assicurarsi sempre che il piano cottura a induzione sia ben saldo sul piano di appoggio e ben ventilato (figura 2).

Nota: tra il piano cottura ed un eventuale elemento superiore, deve essere previsto uno spazio di almeno 760 mm.

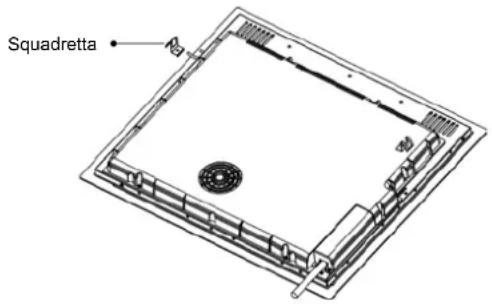

1. Dopo avere posizionato il piano cottura, fissarlo con quattro squadrette alla superficie d'appoggio (come indicato dalla figura). Regolare poi ogni singola squadretta in base allo spessore del piano d'appoggio.

Precauzioni

(1) Il piano cottura a induzione deve essere installato da personale tecnico qualificato. Non effettuare l'installazione da soli.
(2) Il piano cottura a induzione non deve essere montato su frigoriferi, lavastoviglie o asciugatrici.
(3) Il piano cottura a induzione deve essere installato in modo da poter garantire lo smaltimento ottimale del calore.
(4) La parete e la zona sottostanti il piano cottura a induzione devono essere resistenti al calore.
(5) Onde evitare danni, la sottile pellicola che incolla il piano di cottura al piano di appoggio deve essere resistente al calore.

4. Collegamenti elettrici

L'allacciamento alla rete elettrica deve essere eseguita da personale qualificato e secondo le norme vigenti. Le modalità di connessione del piano sono indicate nella figura 3.

Voltaggio e frequenza	Connessione elettrica
400V 2-N50/60Hz	1L1Nero	2L2Marrone Grigio e Blu	34N	5Giallo/ verde
220-240V50/60Hz	1L Nero e Marrone		34N Grigio e Blu	5Giallo/ verde

Verificare che l'impianto elettrico sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge. La messa a terra è obbligatoria.

La Casa Costruttrice declina ogni responsabilità per eventuali danni a persone o a cose derivanti dalla mancata osservanza di questa norma.

Se l'apparecchio è sprovvisto di spina, applicare sul cavo una spina normalizzata che sia in grado di sopportare il carico indicato in targhetta.

Nel caso si desideri una connessione fissa alla rete, si dovrà interporre, tra l'apparecchio e la rete, un dispositivo omnipolare di interruzione con distanza dei contatti di almeno 3 mm

Se il cavo è danneggiato, deve essere sostituito solo da personale specializzato Il cavo non deve essere piagato o schiacciato.

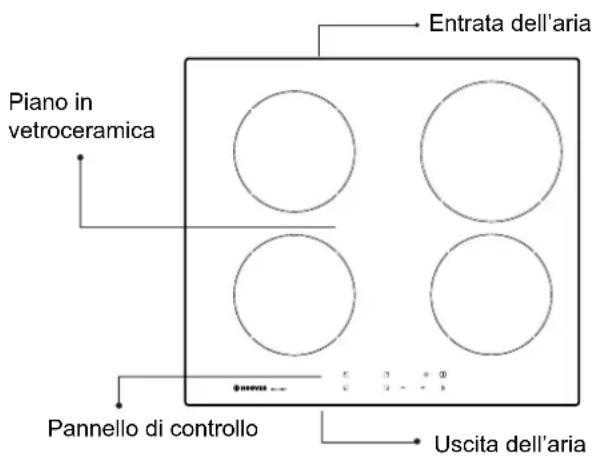

Descrizione del piano cottura a induzione

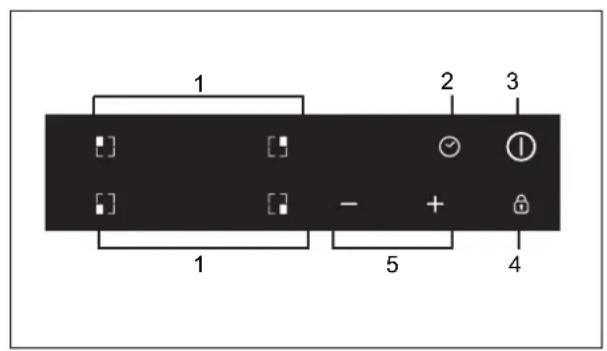

Schema del pannello di controllo

1. Tasto di selezione della zona da scaldare
   2.Timer 3.ON/OFF
2. Tasto blocco di sicurezza
3. Regolazione potenza

Istruzioni per l'uso

Preparazione prima dell'uso:

Subito dopo l'accensione il piano cottura emette un segnale acustico, tutti i led lampeggiano per 1 secondo segnalando che il piano cottura è in stand-by.

Mettere la pentola sopra la zona di cottura prescelta.

Istruzioni di funzionamento

Dopo avere premuto il tasto “ON/OFF”, tutti i led segnalano il simbolo “-”. Selezionare la zona di cottura su cui si trova la pentola; il led del livello di potenza della zona prescelta lampeggerà. Premere quindi i tasti “+” o “-”, il display indica 5 come standard, regolare con i tasti “+” o “-” il livello d'intensità desiderato. Premendo simultaneamente il tasto “+” ed il tasto “-”, le impostazioni precedenti si azzerano e la zona del piano cottura si spegne.

Si veda la tabella a pag. 38 per la potenza specifica di ogni zona di cottura del piano.

Nota: dopo avere premuto il tasto "ON/OFF", il piano cottura a induzione rimane in stand-by se non si effettuano altre operazioni entro 1 minuti.

Funzione TIMER

Premendo il tasto TIMER, il led lampeggia sul display ed è quindi possibile impostare il tempo. Con i tasti “+” o “-” si può regolare il tempo da 1 a 99 minuti. Premendo il tasto

“+” l'impostazione aumenta di 1 minuto alla volta; premendo il tasto “-” l'impostazione diminuisce di 1 minuto alla volta. Se si superano i 99 minuti, il timer torna automaticamente su 0. Premendo simultaneamente i tasti “+” e “-” il display ritorna a 0.

Conferma funzione TIMER

1. Selezionare la potenza della zona di cottura prescelta, premere il tasto "timer" e impostare il tempo.
2. Dopo che il timer avrà lampeggiato per circa 5 secondi, il tempo impostato è automaticamente confermato.
3. Dopo avere impostato il tempo, premere "TIMER" per verificare l'impostazione desiderata.

Annullare funzione TIMER

Tenere premuto il tasto “timer” per 5 secondi per cancellare la funzione impostata in precedenza. Il display indicherà 0.

Dispositivi di sicurezza

Attivazione blocco comandi : premendo il tasto apposito i comandi si bloccano e il display del timer visualizza "Lo". Quando il blocco dei comandi è attivo è comunque possibile spegnere/attivare il piano cottura ad induzione

Disattivazione blocco comandi

Premere il tasto apposito per 2 secondi ed il piano tornerà al normale funzionamento

Potenza massima di ogni zona di cottura

Zona di cottura	Massima potenza (W)
1	14 00
2	2000
3	14 00
4	2000

Le potenze indicate possono variare a seconda del materiale di cui è fatta la pentola e delle sue dimensioni.

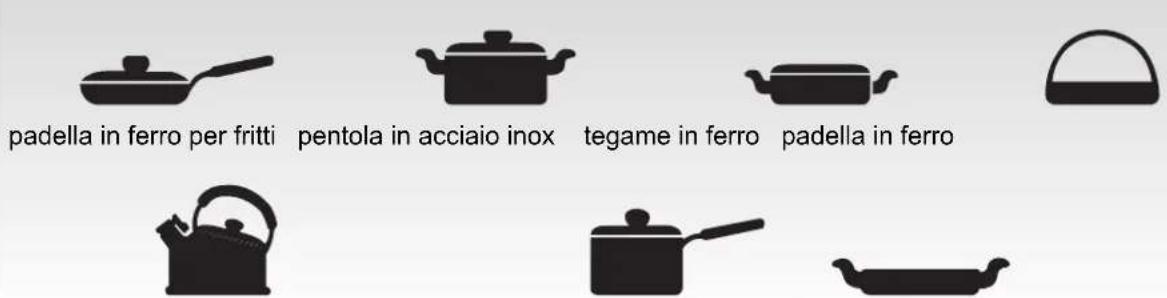

Selezione di recipienti da cucina per la cottura

bollitore in acciaio inossodabile smaltato pentola smaltata piatto in ferro

1. Ci sono molteplici strumenti adatti per la cottura su piano a induzione. Questo piano di cottura è in grado di identificarli e di testarli applicando uno dei seguenti metodi:

posizionare la pentola su una zona di cottura. Se sull'indicatore di questa zona di cottura appare un livello di potenza, la pentola è adatta; se appare invece il simbolo "U", la pentola non è adatta alla cottura a induzione.

1. Applicare una calamita sulla pentola: se la calamita viene attratta dalla pentola, quest'ultima è adatta alla cottura a induzione.

NB: il fondo del recipiente deve contenere materiali che permettano la conduzione magnetica.

La pentola deve avere un fondo piatto con un diametro superiore a 14 cm.

Pulizia e manutenzione

La superficie del piano cottura può essere pulita come segue:

Tipo di sporco Come pulire Materiale per la pulizia
poco sporco con	acqua calda; poi asciugare spugna
molto sporco	con acqua calda ed asciugare con una spugna abrasiva specifica per vetroceramica	spugna speciale per vetroceramica
incrostazioni	versare aceto bianco sull'incrostazione e pulire con un panno morbido, oppure usare un detergente apposito	foglio adesivo specifico per vetroceramica
Zucchero, plastica o alluminio fuso	Per rimuovere i residui usare un raschietto adatto per vetroceramica (per proteggere il vetro, è meglio usare un prodotto a base di silicone)	foglio adesivo specifico per vetroceramica

Nota: scollegare l'elettrodomestico prima di pulirlo.

Segnalazione guasto e controllo

Se si verifica un'anomalia, il piano cottura a induzione inserisce automaticamente una funzione di protezione e sul display appaiono i seguenti codici:

Problema Possibili cause soluzione
F0/F1/F2 guasto alla ventola contattare il fornitore
F3-F8	guasto al sensore della temperatura	contattare il fornitore
E1/E2 tensione elettrica anomala		controllare che ci sia alimentazione elettrica. Dopo questa verifica accendere nuovamente l'apparecchio
E3/E4 temperatura anomala controllare la pentola
E5/E6	irradiazione del calore insufficiente	riaccendere l'apparecchio dopo che si è raffreddato

Questa è una lista dei guasti più comuni.

Non smontare il piano cottura a induzione da soli per evitare pericoli e provocare danni maggiori.

SERVIZIO ASSISTENZA CLIENTI

Prima di chiamare il servizio di Assistenza Tecnica

In caso di mancato funzionamento del prodotto vi consigliamo di:

—verificare il buon inserimento della spina nella presa di corrente; —verificare la tabella guasti soprarimportata.

Nel caso non si individui la causa di mal funzionamento:

spegnere l'apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.

CERTIFICATO DI GARANZIA CONVENZIONALE: cosa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti dalla data di consegna del bene.

Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi dalla consegna del bene esistessero già a tale data, a meno che tale ipotesi sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all'intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sarà invece onere del consumatore che intenda fruire dei rimedi accordati dalla garanzia stessa provare l'esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire detta prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà l'intervento addebitando al consumatore tutti i costi relativi.

ESTENSIONE DELLA GARANZIA FINO A 5 ANNI : come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.

Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti 199 12 13 14.

ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi ?

Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati sopra.

MATRICOLA DEL PRODOTTO. Dove si trova?

E' indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola del prodotto (figura in ultima pagina). In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.

Dichiarazione speciale

Tutti i contenuti di questo manuale sono stati attentamente controllati. Tuttavia, il produttore non si assume responsabilità per errori od omissioni nella stampa. Inoltre, in un'eventuale revisione del manuale di istruzioni, potranno essere inserite modifiche tecniche senza preavviso. L'immagine del prodotto si riferisce a quello attuale.

ATTENZIONE: non smaltire questo prodotto tra i rifiuti domestici. Deve essere eliminato separatamente.

Questo elettrodomestico è prodotto secondo la direttiva europea 2012/19/CE sullo smaltimento delle attrezzature elettriche ed elettroniche.

Rispettando le direttive imposte sullo smaltimento di questo dispositivo, si aiuta a prevenire eventuali danni all'ambiente e alla salute provocati da un errato smaltimento.

Questo simbolo indica che il prodotto non può essere smaltito come i normali rifiuti domestici, ma attraverso i centri di riciclo di materiale elettrico ed elettronico.

Per ulteriori informazioni sul trattamento, lo smaltimento ed il riciclo di questo prodotto, contattare il servizio smaltimento rifiuti locale oppure rivolgersi al negozio in cui l'articolo è stato acquistato.
