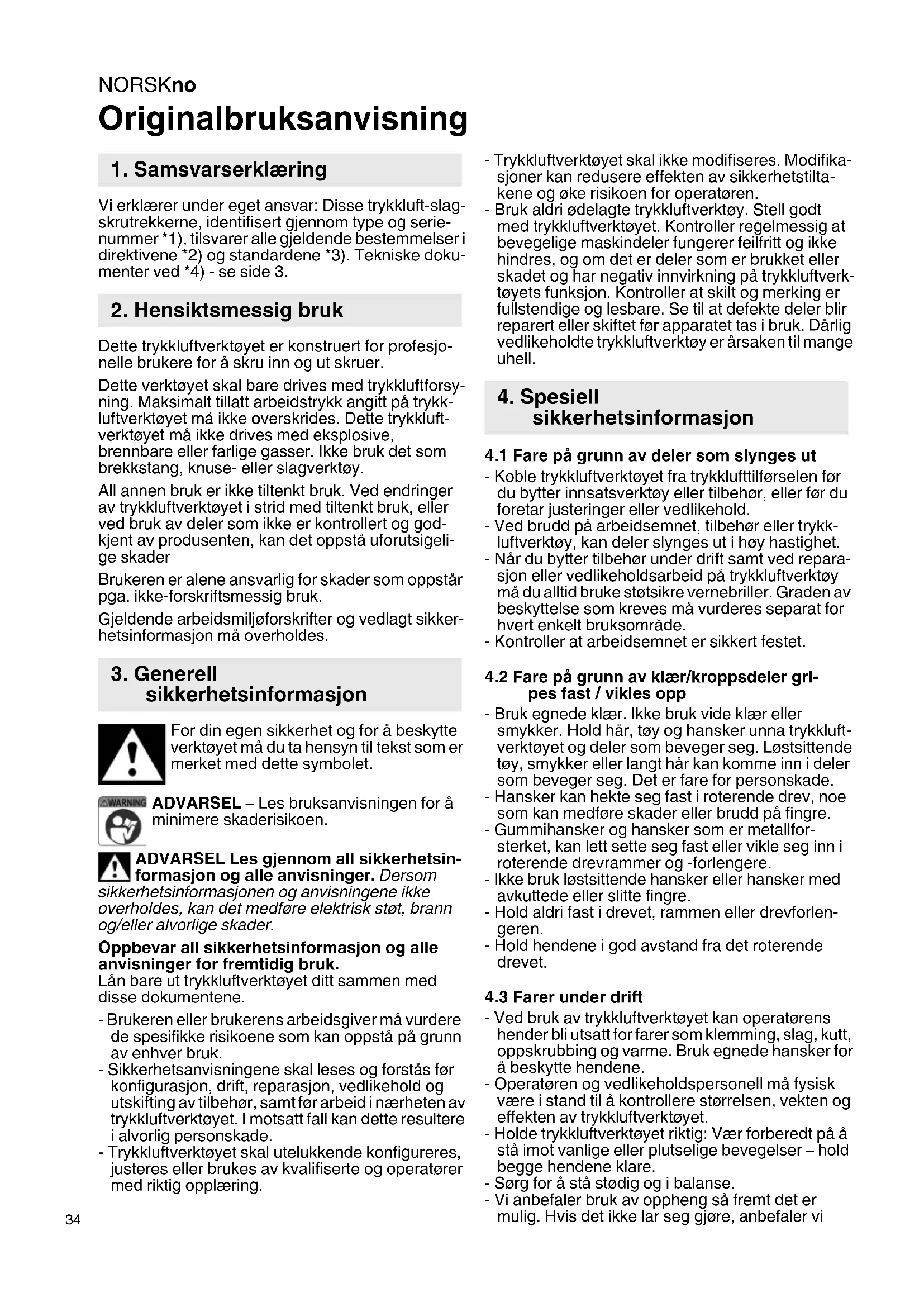

BRUKSANVISNING DSSW 360 Set 12 METABO

Vi erklærer under eget ansvar: Disse trykkuft-slagskrutrekkerne, identifisert gjennom type og serienummer *1), tilsvarer alle gjeldende bestemmelse direktivene *2) og standardene *3). Tekniske dokumenter ved *4)- se side 3.

2. Hensiktsmessig bruk

Dette trykkuftverktøyet er konstruert for profesjonne brukere for a skru inn og ut skruer.

Dette verktøyet skal bare drives med trykkuftforsy- ning. Maksimalt tillatt arbeidstrykk angitt pa trykkluftverktøyet ma ikke overskrides. Dette trykkuftverktøyet ma ikke drives med eksplosive, brennbare eller farlige gasser. Ikke bruk det som brekkstang, knuse- aller slagverktøy.

All annen bruk er/DD ke tiltenkt bruk. Ved endringer av trykkuftverktoyet i strid med tiltenkt bruk, eller ved bruk av deler som/DD er kontrollert og godkjent av produsenten, kan det oppsta uforutsigige skader

Brukeren er alene ansvarlig for skader som oppstar pga. ikke-forskriftsmessig bruk.

Gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon mA overholds.

3. Generell sikkerhetsinformasjon

For din egen sikkerhet og for a beskytte verktoyet ma du ta hensyn til tekst som er merket med dette symbolet.

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVARESL Les gjennom all sikkerhetsin-formasjon og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisingene ikke overholds, kan det medfrole elektrisk stot, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lan bare ut trykkuftverktoyet ditt sammen med disse dokumentene.

• Brukeren eller brukerens arbeidsgiver må vurdere de spesifikke risikoene som kan oppsta på grunn av enhver bruk.
• Sikkerhetsanvisingene skal leses og forstas for konfigurasjon, drift, reparasjon, vedlikehold og utskifting av tilbehør, somt for arbeid iærhen av trykkuftverktøyet. I motsatt fall kan dette resultere i alvorlig persorskade.

• Trykkuftverktoyet skal utelukkende konfigureres, justeres aller brukes av kvalifiserte og operatoren med riktig opplæring.

• Trykkuftverktøyet skal ikke modifereres. Modifikasjoner kan redusere effekten av sikkerhetstiltakene og øke risikoen for operatoren.

• Bruk aldri odelagte trykkluftverktoy. Stell godt med trykkluftverktoyet. Kontroller regelmessig at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning på trykkluftverktoyets funksjon. Kontroller at skilt og merking er fullstendige og lesbare. Se til at defekte deler blir reparert uller skiftet for apparatet tas iBruk. Dárlig vedlikeholdte trykkluftverktoy er ársaken til mange uhell.

4. Spesiell sikkerhetsinformasjon

4.1 Fare på grunn av deler som slyngnes ut

• Koble trykkluftverktoyet fra trykklufttilforselen for du bytter innsatsverktoy erler tilbehør, ellr for du foretar justeringer erller vedlikehold.
• Ved brudd på arbeidsemnet, tilbehör eller trykkluftverktøy, kan deler slynges ut i hóy hastighet.
• Nár du bytter tilbehør under drift samt ved reparasjon eller vedlikeholdsarbeid på trykkuftverktøy ma du alltid bruke støtsikre vernebriller. Graden av beskyttelse som kreves ma vurderes separat for hvert,enkeltbruksområde.
• Kontroller at arbeitssemnet er sikkert festet.

4.2 Fare på grunn av klær/kroppsdeler gripe fast / vikles opp

• Bruk egnede klær. IkkeBruk vide klær ellersmykker.Hold här, toy og hansker unna trykkuftverktoyet og deler som beveger seg.Lostsittende toy, smykker ellert langt här kan komme inn i delersom beveger seg.Det er fare for personskade.
  Hansker kan hekte seg fast i roterende drev, noesom kan medfore skader aller brudd pa fingre.
• Gummihansker og hansker som er metallfor-sterket, kanlett sette seg fast uller vikle seg inn i roterende drevrammer og -forlengere.
• Ikke bruk lolesttende hansker eller hansker med avkuttede eller slitte fingre.
• Hold aldri fast i drevet, rammen aller dewforlen-geren.
• Hold hendene i god avstand fra det roterende drevet.

• Ved bruk av trykkuftverktoyet kan operatorens hender bli utsatt for farer som klemming, slag, kutt, oppskrubbing og varme. Bruk egnede hansker for a beskytte hendene.
• Operatoren og vedlikeholdspersonell må fysisk vare i stand til Å kontrollere störrelsen, vekten og effekten av trykkluftverktøyet.
• Holde trykkuftverktoyet riktig: Vær forberedt på Å stå imot vanlige eller plutselige bevegelser - hold begge hendene klare.
• Sørg for á stå stødig og i balanse.
• Vi anbefaler bruk av oppheng sä fremt det er mulig. Hvis det ikke lar seg gjore, anbefaler vi

sidehandtak til lufttrykkverktoy med rett handtak og trykkuftverktoy med pistolgrep. Uansett anbefaler vi alltid bruk av hjelpemidler ved opptak av reaksjonsmomentet.

• Ikke ta pa roterende deler.
• Unngå utilsiktet bruk. Ved brudd i lufttilførselen, slå trykkuftverktøyet av med pa/av-bryteren.
• Bruk bare smoremidler anbefalt av produsenten.
• Ikke bruk verktøyet i trange rom. Pass på at hendene dine ikke blir klemt mellom trykkuftverktøyet og emnet, spesielt nr noe skal skrus løst.
• Bruk personlig verneutstyr og husk alltid Å bruke vernebriller. Bruk av personlig verneutstyr som hansker, verneklaer, stovmaske, sklisikre vernesko, hjelm eller horselsvern - avhengig av type ogBruk av apparatet - reduserer risikoen for skader og anbefales.

4.4 Fare ved gjentatte bevegelser

• När du arbeider med trykkuftverktøy, kan det forekomme ubehag i hendene, armene, skuldrene, nakken aller andre kroppsdeler.
• Innta en komfortabel posisjon for arbeid med trykkluftverktoy, sorg for a ha et sikkert grep og unnga ugunstige stillinger erer stillinger som gjor det vanskelig a holde balansen. Operatoren borende arbeidsstilling ved langvarig arbeid, noe som kan bidra til a unnga ubehag og tretthet.
• Hvis brukeren opplever symptomer som vedvarende kvalme, smerter, bankende, smerte, prikking, nummenhet, svie aller stivhet, bar disse varslene ikke ignorereres. Operatoren må si fra om dette til sin arbeidsgiver og kontakte en kualifisert lege.

4.5 Fare på grunn av tilbehörsdeler

• Koble trykkluftverktøyet fra trykklufttilforselen for du bytter eller fester innsatsverktøy erler tilbehør.
• Ikke ta på rammer eller tilbehorsdeler under arbeidet, da dette kan øke faren for kutt og forbrenning samt skader som skyldes vibrasjoner.
• Bruk kun tilbehør som er beregnet for dette apparatet og som oppfyller kravene og spesifikasjönene som er nevnt i/DDne bruksanvisningen.
• Sorg a bare bruke innsatsverktoy som er i god stand. Ved bruk av mangelfulle tilbehorsdeler kan det forekomme at disse gär i stykker under bruk og blir slynet ut.

4.6 Farer på arbeidsplassen

• Skliing, snubling og fall er hovedårsakene til skader på arbeidsplassen. Vær forsiktig med overflater som kan ha blitt glatte på grunn av bruk av trykkuftverktøy, og med luftslangen på grunn av snublefare.
• Gå forsiktiginn i ukjente omgivelser.Det kan finnes skjulte farer i form av strømkabler erler andre forsyningsledninger.
• Trykkuftverktoyet er ikke beregnet for bruk i eksplosjonsfarlige atmossærer og er ikke isolert mot kontakt med elektriske strømkilder.
• Kontroller at det ikke finnes strøm-, vann-ller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).

4.7 Farer på grunn av støv og damp

• Stov og røyk som resulterer fra bruk av trykkverktoyet, kan fore til helseproblemer (for eksempel kreft, födselsdefekter, astma og/eller dermatitt). Det er viktig Å foreta en risikovurdering med hensyn til disse farene og iverksette egnede kontrollmekanismer.
• I risikovurderingen ma det tas i betraktning stov som oppstår ved bruk av trykkuftverktøyet og eventuelt och sesterende stov som virvles opp.
• Utblasingsluften skal fores sik at oppvirvling av stov i et stovfylt miljo minimaliseres.
• Hvis det oppstår støv eller gasser, på den viktigste oppgaven vareå kontrollereppe der de oppstår.
• Alle monterings- ell er tilbehorsdeler til trykkuftverktoyet som brukes til innsamling, avsug ell demping av flyvestov er rolrk skal brukes i henhold til produsentens instruksjoner og vedlike-holds riktig.
• Bruk egnet pustemaske i henhold til instruksene fra din arbeidsgiver ull kravene i HMS-forskriftene.

4.8 Fare på grunn av stoy

• Pävirkning av høye støynivær kan ved manglende hørsvernøre til permanent hørselsskade, hørselstap og andre problemer som tinnitus (oresus, susing, piping eller brumming ioret).
• Det er viktig Å foreta en risikovurdering med hensyn til disse farene og iverksette egnede kontrollmekanismer.
• Kontrollmekanismer som er egnet som risikoredu-serende tiltak, inkluderer bruk av isolerende materialer for a unnga ringestoy fra arbeidsemnet.
• Bruk egnet horselsvern i henhold til instruksene fra din arbeidsgiver og kravene i HMS-forskriftene.
• Trykkuftverktøyet skal drives og vedlikeholds i samsvar med anbefalingene i dette braupsvisinningen for a unnga unodvendig økning av styni-væt.
• Forbruksmateriell og innsatsverktøy skal velges ut, vedlikeholds og byttes i samsvar med anbefalingene iijke veiledningen, for a unnga unodvendig hoyning av stynivæt.
• Den integrente lyddemperen ma ikke fjernes og ma=vare i god stand.

4.9 Fare på grunn av vibrasjoner

• Virkningene av vibrasjon kan fore til skade pa nerver og forstyrelser i blodsirkulasjonen i hender og armer.
• Hold hendene i god avstand fra rammene til muttermtrekkerne.
• Bruk varme klaer nár du arbeider i kalde omgivelser og hold hendene varme og tøre.
• Hvis du oppdager atHUDENa fingre erler hendene er nummen, kribler, verker erler blir misfarget hvit, ma du avbryte arbeidet med trykkluftverktoyet, varsole arbeidsgiver umiddelbart og opposke lege.
• Trykkuftverktøyet skal drives og vedlikeholds i samsvar med anbefalingene i/DDvendig forsterkning av vibrasjoner.

NORSKno

• Ikke bruk rammer og forlengere som er slitte eller som passer darylig, da dette med stor sannsynlighem medforer betydelig mer vibrasjon.
• Forbruksmateriell og innsatsverktøy skal velges ut, vedlikeholds og byttes i samsvar med anbefalingene iijke veiledningen, for a unnga unodvendig økning av vibrasjoner.
• Bruk mufferordeler sa fremt det er mulig.
• Bruk stativ, fastspenningsanordning ell er utbalanseringsanordning hvis mulig for a holde oppevekten av trykkluftverktoyet.
• Hold trykkluftverktoyet med et ikke allfor fast, men sikkert grep samtidig som du opprettholder nødvendig handreaksjonskraft, for vibrasjonsrisikoen blir generelt større med økende grepskraft.

4.10 Ekstra sikkerhetsanvisninger

• Trykkuft kan forarsake alvorlige personskader.
• Nár trykkluftverktøyet ikke er i bruk, for du skifter tilbehør eller nár du utfører reparasjoner, ma lufttilførselen alltid slås av, luftslangen gjores trykkløs og trykkluftverktøyet kobles fra trykklufttilførselen.
• Rett aldri luftströmmen mot deg selv eller andre mennesker.
• Slanger som fyker omkring, kan forarsake alvorlige skader. Derfor ma du alltid kontrollere at slangene og festene er intakte og ikke har løsnet.
• Kald luft skal fores bort fra hendene.
• Ikke bruk hurtiglukkekoblinger i verktoyapningen. Til slangekoblinger med gjenger skal du bare bruke koblinger av herdet stal (eller et materiale med tilsvarende stotsikkerhet).
• Hvis det benytttes universal-rotasjonskoblinger (klokoblinger) benytttes, ma det brukes lase-tapper, og bruk Whipcheck-slangesikringer som beskyttele i tilfelle svikt i forbindelsen mellom slangen og lufttrykkverktoyet aller mellom slangene.
• Sørg for at det angitte maksimaltrykket for trykkluftverktøyet ikke overskrides.
• Bær aldri trykkuftverktoy etter slangen.
• Hvis trykkluftverktoyet brukes i en holder: trykkluftverktoyet ma festes forsvarlig. Tap av kontroll kan.fore til skader.

• Følg eventuelt HMS-forskrifter eller ulykkesforebyggende forskrifter for bruk av kompressorer og trykkluftverktøy.
• Sørg for at maksimalt arbeidstrykk angitt i de tekniske spesifikasjonene ikke overskrides.
• Verktøyet må ikke overbelastes - bruk verktøyet kun i det ytelsensområdet som er oppgitt i de tekniske data.
• Bruk bare trygge smoremidler. Sorg for at det er tilstrekkelig ventilasjon på arbeidsplassen. Ved økt utstrømming: Kontroller trykkuftverktøyet og reparer ved behov.

• Ikke bruk dette verktoyet nár du er ukonsentrt.
  Vær oppmerksom, pass pa hva du gjør, gå
  fornuftig frem nár du arbeider med et trykkuftverktoy. Ikke bruk verktoyet nár du er trett eller er
  pavirket av narkotika, alkohol eller medikamenter.
  Et øyebliks uoppmerksomhet ved bruk av verktoyet kan føre til alvorlige skader.

• Hold arbeidsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsomrader og arbeidsomrader uten lys kan fore til ulykker.

• Sikre trykkluftverktøj mot barn.
• Ikke oppbevar verktoyet ubeskyttet utendors ell er i fuktige omgivelser.
• Beskytt trykkuftverktøy, spesielt trykkuftforsyningen og betjeningeselementer, mot støv og smuss.

Informasjoner i donne bruksanvisningen er merket som folger:

Fare! Adversel mot personskader aller miljøskader.

OBS! Adversel mot materielle skader.

4.12 Symboler på trykkluftverktøyet

Les bruksanvisingen for verktoyet tas i brisk.

Bruk horselsvern!

Bruk horselsvern!

F Rotasjonsretning

5. Oversikt

Se side 2.

1 Firkantfeste for koppnokler
2 Bryter (pá/av)
3 Luftutlop med lyddemper
4 Trykkuftilkobling med filter
5 Slangekobling
6 Bryter for a stille inn dreieretning og dreiemoment

72-ørkeklemme

6. Bruk

6.1 For forste gangs bruk

Klargjor trykkufttilkobling.

Fare! Bruk ikke hurtigkoblinger på trykklufttilkoblingen (4). Tilkoblingsstykkene

som følger med for hurtigkoblingene skal aldri skrus rett pa trykklufttilkoblingen (4) - skru alltid slangetilkobligen (5) inn pa apparatet og fest trykkluftslangen til den. Lengden pa

trykkuftslangen mellom trykkufttilkoblingen (4) og en eventuell hurtigkobling ma vare minst 20 cm. En hurtigkobling som sitter for tett intil apparatet kan svikte, og lose slanger sla rundt og forarsake alvorlige skader.

• Skru den medfolgende slangekoblingen (5) inn pa trykklufttilkoblingen (4): Bruk en fastnokkel til a sikre trykklufttilkoblingen mot a blv ridd, og skru pa slangekoblingen (5) med en annen fastnokkel Se side 2, fig. A.

• Skyv den medfølgende 2-oreklemmen på trykkluftslangen som skal kobles til.

• Skyv trykluftslangen inn på slangekoblingen så langt som mulig.
• Skyv 2-oreklemmen til slangekoblingen og klem de to orene helt til med en egnet monteringstang (se side 2, fig. B).

6.2 Bruke trykkuftverktoyet

For aoppnafull effekt med trykkuftverktoyet, skal du alltid bruke en trykkuftslange med en innvendig diameter pa minst 9 mm. For liter innvendig diameter kan redusere ytelsen betraktelig.

• Bruk smurt trykkluft uten pamontering av takesmareapparat.
• Uten takesmoreapproxarat: Tilsett daglig olje via trykkufttikoblingen. Ca. 3-5 draper pneumatikkolje per 10 driftsminutter ved kontinuereglik bruk.

Hvis verktoyet ikke har vaert i bruk på flere dager, ma det tilsettes ca. 5 draper pneumatikkolje for hand i trykkufttilkoblingen.

OBS! Verktøyet ma bare gå kort tid pa tomgang.

1. Sett koppnokkelen inn pa firkantfestet (1). Kontroller at tilbehoret er ordentlich festet.
2. Still inn dreieretning og dreiemoment på dreieretningsvenderen (6):

yredreining

Denstredreining

-1 = lavtdreiemoment
-2=middels dreiemoment
-3=hoytdreiemoment

1. Still inn arbeidstrykket (malt ved luftinngangen nár trykkuftverktoyet er i gang). Maksimalt tillatt arbeidstrykk, se kapittelet "Tekniske spesifikasjoner".
2. Koble trykkluftverktoyet til trykklufttilforselen.
3. Slä pa: Trykk pa bryteren (2).

Slá av: Slipp opp bryteren (2)

7. Vedlikehold og stell

Fare! Koble fra trykkufttikoblingen for ethvert arbeid pa verktoyet.

Fare! Vedlikeholds- ellre reparasjonsarbeider utover det som er beskrevet i dette kapittelet,

má kun utføres av fagfolk.

• Sørg for at trykkuftverktøyet er sikkert ved Å foreta regelmessig vedlikehold.
• Kontroller at skruefester sitter fast, trekk til ved behov.

• Rengjör filteret i tryklufttilkoblingen minst en gang i uken.

• Det anbefales Å koble en trykkreduksjonsenhet med vannutskiller og smoreapparat ffor trykkuftverktoyet.

• Ved økt utstrømming av olje elle luft ma trykkluftverktøyet kontrolleres og ev. utbedres. (Se kapittel 9.)
• Kontroller turtallet regelmessig, og etter hver gangs bruk, foreta en enkel kontroll av vibrasjonsnivaet.
• Unngå kontakt med farlige stoffer som kan ha samlet seg på verktøyet. Bruk egnet personlig verneutstyr og bortskaff farlige stoffer med egnede tiltak før vedlikehold.

8. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehör som er beregnet for dette trykkuftverktøyet og som oppfyller kravene og spesifikasjönene som er nevnt i/DDne braksanvisningen.

Fare! Reparasjoner av trykkuftverktoy skal bare utfores av fagfolk med originale Metabor-vedeler!

Ta kontakt med din Metabo-forhandler dersom du har Metabo trykkuftverktøy som mA repareres. Adresser på www.metabo.com.

Du kan laste ned resvedelslicer fra www.metabo.com.

10. Miljøvern

Folg nasjonale forskritter for miljøvennlig kassering og resirkulering av gamle trykkuftverktøy, emballasjer og tilbehør. Detmökke oppsta fare fore personer og miljo.

11. Tekniske data

Forklaringer til opplysningene på side 3.

Med forbehold om endringer som ffolge av tekniske forbedringer.

Tmax, R = Dreiemoment ved venstredreining

d_i = Slangediameter (innvendig)

C = Tilkoblingsgjenge

A = Mål: Lengde x bredde x høyde

m = v e k t

Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.

Emisjonsverdier

Disse verdiene gjor det mulig a beregne utslip-pene til verktoyet og sammenigne det med andre

NORSKno

verktøy. Den faktiske belastningen kan variere avhengig av bruksforhold og verktøyets tilstand. Ta hensyn til arbeidspauser og perioder medindre belastning i beregningen. Sett opp vernetiltak for brukeren i henhold til de beregnede verdiene, f.eks. organisatoriske tiltak.

Vibrasjon (vektet effektiv akselerasjonsverdi; EN 28927):

a_h = Vibrasjonsemisjonsverdi K_h = Måleusikkerhet (svingnin

Lydniva (EN ISO 15744):

LpA =lydtrykknivaa LwA =lydeffektniva

K_DA , K_WA = Måleusikkerhet

Bruk hørselsvern!
