NÁVOD K OBSLUZE DSSW 360 Set 12 METABO

cs Originalní navod k použití 55

uk OpriHaIbHa iHcTpKzia 3 eKcnLyataci 60

11.		DSSW 360 Set 1/2“ *1) Serial Number: 04118..
V1	I/min 360
pmax.	bar 6,2
n0	../min 7500
H	in	1/2
S mm (in)		27 (1 1/16)
Tmax,F	Nm (ft. lbs) 4	10 (300)
Tmax,R	Nm (ft. lbs) 6	30 (470)
di	mm (in)	10 (3/8)
C	“	1/4
A	mm	180 x 67 x 185 (7 3/32 x 2 5/8 x 7 9/32)
m	k	g ( 1
ah/Kh	m/s2	<2,5/1,5
LpA/KpA	dB(A)	97/3
LWA/KWA	dB(A)	108/3

2) 2006/42/EC
3) EN ISO 12100:2010, EN ISO 11148-6:2012

DEUTSCHde

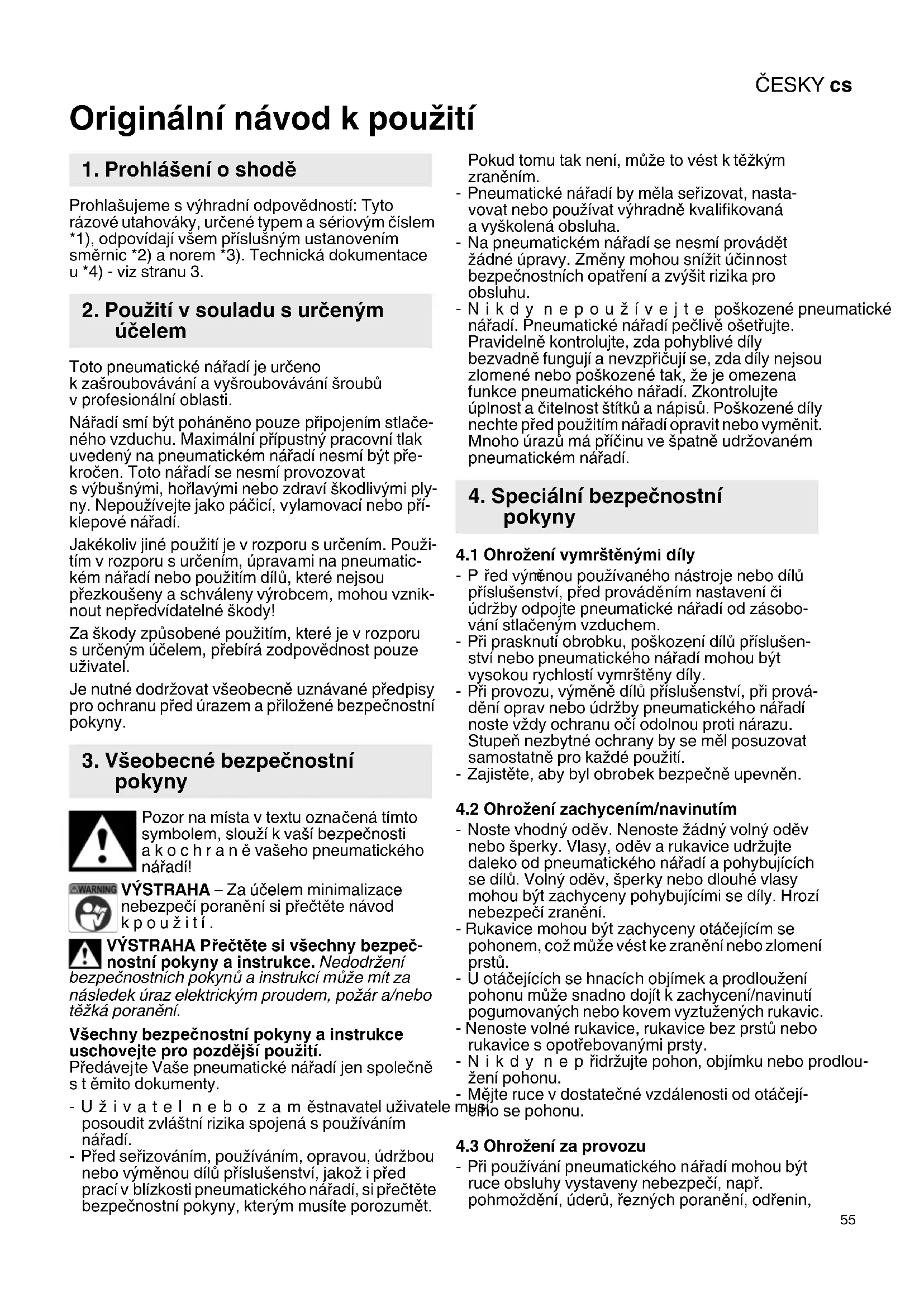

Originání námod k použití

1. Prohlášeni shodě

Prohlasujeme s vyhradni odpovednosti: Tyto razové utahováky, urcené typem a seriovým cislem 1), odpovidaji vsem prislušným ustanovení směrnic 2) a norem 3). Technická dokumentace u 4)-viz stranu 3.

2. Použití v souladu s určeným učelem

Toto pneumaticke nárdí je určeno k zašroubovávání a vyšroubovávání šroubú v profesiónánlí oblasti.

Náradí smí byt poháněno pouze pripojením stlacéného vzduchu. Maximální pripustné pracovní tlak uvedeny na pneumatickém náradí nesmí byt prekročen. Toto náradí se nesmí provozovats vybusnými, hořlavými nebo zdraví škodlivými plyny. Nepoužívejte jako páčici, vylamovaci nebo pri-klepové náradí.

Jakékoliv jiné použiti je v Rozporu s určením. Použitím v Rozporu s určením, upravami na pneumatickém náradi nebo použitim dlú, které nejsou prezkoušeny a schvaleny vyrobcem, mohou vzniknout nepredvidatelné škody!

Za škody zpùsobené použitím, které je v rozporu s určénám účelem, prebírá zodpovědnost pouze uživatel.

Je nutné dodržovat všeobecne uznávané prédispy pro ochranu prěd urazem a priložéné bezpečnostní poukyny.

3. Vseobecné bezpečnostníPokyny

Pozor na mista v textu označena tímto symbolem, slouží k vaši bezpečnosti a k o c h r a n ŏvašeho pneumatického nářadi!

VYSTRAHA - Za ucelem minimalizace nebezpeci poraneni si prectete navod kpoziti.

VYSTRAHA Prectete si vsechny bezpec-nostniPokyny a instrukce.Nedodrzeni

bezpečnostnichPokynu a instrukci muze mit za následek uraz elektrickym proudem, požár a/nebo tězká poraněni.

Vsechny bezpecnostníPokyny a instrukce uschoveje pro pozdějsí použítí.

Predávejte Vase pneumaticke náradi jen společné s těmito dokumenty.

• Uživatel nebo zam ěstnavatel uzivatele posoudit zvlástné rizika spojená s používaním náradi.
• Pred serizováním, používaním, opravou, udržbou nebo vyménou dilu príslušenstvi, jakoz i pred prací v blízkosti pneumatického náradi, si prečte te bezpečnostníPokyny, kterým musite porozumět.

Pokud tomu tak není, muže to věst k těžkým zraněním.

• Pneumaticke náradí by měla serízovat, nastavovat nebo používat výhradné kvalifikovaná a vyškolená obsvluha.
• Na pneumatickém nárádi se nésmi provadět Žádné úpravy. Změny mohou snížit učinnost bezpečnostnich opatřeni a zvýšit rizika pro obsluhu.
• Nikdy nepouzivejte poskozené pneumaticke nárdi. Pneumaticke nárdi pečlive osetrujte. Pravidelné kontrolujte, zda pohybléve dily bezvadné funguji a nevzpřicují se, zda dily nejsou zlomené nebo poskozené tak, ze je omezena funkce pneumatickeho nárdi. Zkontrolujte uplnost a citelnost stitku a napisu. Poskozené dily nechte pred použitim nárdi opravit nebo vyměnit. Mnoho urazu má pricinu ve spatné udržovaném pneumatickém nárdi.

4. Speciálné bezpečnostní psychy

4.1 Ohrození vymrstěnými dily

• P Čred vyněnou použivaného nastroje nebo dlú príslušenství, Čred provádením nastavení Či udržby odpojte pneumatické nárádi od zásobováné stlačeným vzduchem.
• Při prasknuti obrobku, poskození dílú príslušenstvi nebo pneumaticého nařadi mohou byt vysokou rychlostí vymrstěny díly.
• Pri provozu, vymene dilu prisluosenstvi, pri provadeni oprav nebo udrzby pneumatickeho na radi noste vzy ochranu oci odolnou proti narazu. Stupe nen zebytne ochrany by se mel posuzovat samostatne pro kazdpe pouziti.
• Zajistěte, aby byl obrobek bezpečné upevněn.

4.2 Ohrozeni zachycenim/navinutim

• Noste vchodný oděv. Nenoste Žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pneumatickeho nařadi a pohybujících se dlú. Voiný oděv, šperky nebo dlouhé vlasy mohou byt zachyceny pohybujicími se díly. Hroží nebezpecí zraněni.
• Rukavice mohou byt zachyceny otacejicim se pohonem, coz muze vest ke zraneni nebo zlemeni prstu.
• U otáčejících se hnacích objímek a prodlouženi pohonu můze snadno dojt k zachycení/navinutí pogumovaných nebo kovem vyztužených rukavic.
• Nenoste volné rukavice, rukavice bez prstu nebo rukavice s opotrebovanymi presty.
• Níkdy nepiridržujte pohon, objímku nebo prodlouzení pohonu.
• Mègete ruce v dostatečné vzdálenosti od otáceji-méso se pohonu.

4.3 Ohrození za provozu

• Pri používáni pneumatickeho náradi mohou byt ruce obshluhy vystaveny nebezpeci, napr. pohmózděni, uderu, reznych poraněni, odřenin,

CESKYcs

a pusobeni tepla. K ochraně rukou nods vchodné rukavice.

• Obsluha a pracovnici udrzby musi byt fyzicky schopni zvladat velikost, hmotnost a vykon pneumatickeho naradi.
• Držte správně pneumatické náradí: Bud'te pripraveni reagovat na obvykle nebo náhlé pohyby – mějte pripravené obě ruce.
• Zajistete si bezpečné postoj a vždy udržujte rovnováhu.
• Kdykoli je to mozné, doporučujeme používat zařizení pro zavěsení. Neni-li to mozné, doporučujeme bočné rukojeti pro pneumaticné náradí s rovnou rukojetí a pneumaticné náradí s pistolovou rukojetí. V kázdem připadě doporučujeme používat pomůcký k zachycení reakčnich krouticích momentů.
• Nedotykejte ser rotujicich dlu.
• Zabrańte neumyslnemu uvedeni naradi do provozu. Pri preruseni zasobovani stlaenym vzduchem vypněte pneumaticke naradi ypinačem.
• Používejte pouze maziva doporučěná výrobcem.
• Naśrady nepoužívejte v prostorach s nedostatkem mista. Dbejte na to, aby se vase ruce nedostaly mezi pneumaticke nárajá a obrobek, predevšim pri vyrsroubovávání.
• Noste osobni ochranné pomücky a vždy ochranné bryle. Nošeni osobních ochrannych pomůcek, jako jsou ochranné rukavice, ochranny odev, maska proti prachu, bezpečnostní obušs protiskluzovou podrázkou, ochranna prilba nebo ochrana sluchu, podle druhu nasazení náradí snizuje riziko poraněné i doporučuje se.

4.4 Ohroženi opakovanými pohyby

• Pri práci s pneumatickým náradím mužete vnímat neprijemné pocity v rukou, pažích, ramenech, v oblasti krku nebo v jin'ych cástech těla.
• Pro préci s pneumatickym náradim zaujměte pohodlný postoj, dbejte na dobrou stabilitu a vyvarujte se nevhodnych pozic pri drženi těla a takovych pozic, u kterych je obtízené udržovat rovnováhu. Pracovnik obsluhy by měl během préci, které trvaji dlouho dobu, menit drženi těla, což muže pomoci zabrinit unave a nepřijemnám pocitúm.
• Pokud se u pracovnika obsluhy objevi symptomy\ jako trvala nevolnost, obtze, buseni srdce, bolest,\ mravenceni, hluchota, paleni nebo ztuhlost,\ nemel by tyto varujici signaly ignorovat. Mel by\ tuto skutecnost sdelit zamestnavateli\ a konzultovats odbornym lekarem.

4.5 Ohrození díly prísluěnsství

• P Šred upeviðvánim nebo vyménou použivaného nastroje nebo dilu prisluşenstvi odpojte pneumatické náradi od zasobováni stlacenym vzduchem.
• Bēhem pracovni operace se nedotýkejte objimek nebo dilu príslušenstvi, protoze to zvyšuje nebezpeci pořezáni, popáleni nebo zraněni vibracemi.
• Používejte pouze príslušenství určěné pro toto nářadi, které splnůje požadavky a parametry uvedeni v tomto navodu k obšluze.
• Používejte vyhradné nasazované nastroje v dobrem stavu. Špatné stav dílu príslušenství

muze zpusobit vymrsteni nebo zlomeni tchto dilu pri pouziti.

4.6 Ohrození na pracovišti

• Uklouznuti, zakopnuti nebo pod jsou hlavní príciny zraněni na pracovižti. Všimeje si povrchů, které mohou byt použivám pneumatickeho náradí kluzné, nezapamente, ze mužete zakopnout o vzduchovou hadici.
  V neznámém prostřédi postupujte opatrné. Mohou zde hrozit skrytá nebezpecí poraněni elektrickým kabelem nebo jinými zásobovacími vedeními.
• Pneumaticke nárádi není určeno pro použiti ve vybusných atmosférach a není izolované proti kontaktu se zdroji elektrické energia.
  -Zkontrolujte, zda se na miste, kde chcete vrtat nebo sroubovat, nenachazi zdne elektrické, vodovodni nebo plynové vedeni (napr. pomoci detektoru kovu).

4.7 Ohrození prachem a párami

• Prach a páry vznikajíci při používání pneumatickeho náradí mohou poskodit zdraví (např. rakovina, vrozené vady, astma a/nebo dermatitida); je nezbytné provest posouzení rizika s ohledem na tato ohrožné i realizovat vchodná opatrěné.
  -Posouzeni rizika by melo zahrnovat prach vznikajici pri pouzivani pneumatickeho naradi a priadny prach v prostrevi reny pouzivani tohoto naradi.
• Odpadni vzduch se musi odvadet tak, aby se zviřeni prachu v prašném prostředí snizilo na minimální možnou uroven.
  -Vznikaj-li prach nebo pary, je hlavnim ukolem jejich uvolnovani v miste kontrlovat.
• Namontované díly nebo díly príslušenstvī pneumatickeho nárádi určenić k zachycení, odsávání nebo potlačeni vzniku polétavého prachu nebo par by se měly rádně používat a udržovat podlePokynú vyrobce.
• Používejte ochranné pracovní pomůcký k ochraně dychacích cest podlePokynu zaměstnavatele nebo tak, jak to vyžadují predpísy ochrany zdraví.

4.8 Ohrození hlukem

-Vysoka hlučnost muže pri nedostatečné ochraně sluchu zpúsobit trvalá poskození sluchu, ztratu sluchu a jiné problémy, jako tinnitus (zvoněni, huceni, piskánynebo bzučeni v uchu).
- Je nezbytné provést posouzení rizika s ohledem na tato ohrožné a realizovat vchodná opatrěné.
- Mezi vchodná opatřeni ke sniženi rizika patrii používaní izolace, jež zabrańje vzniku zvonivého hluku u obrokú.
-Používejte ochranné pracovní pomúcky kochranu sluchu podlePokynu zaměstnavatele a tak, jak to vyžadují predpísey ochrany zdrávi.
- Pneumaticke náradi používejte a jeho udržbu provádejte podle doporučeni uvedenych v totom navodu. Tim zabrànite zbytečnému zvyšeni hluc-nosti.
- Spotbrební material a použivaný nastroj je třeba volit, udržovat a měnit podle doporučeni tohoto navodu. Tim zabráné zbytečnému zvyšeni hluc-nosti.

• Integrovaný tlumic hluku se nesmí demontovat a musí byt v dobrém stavu.

4.9 Ohrození vibracemi

• Pusobeni vibraci muze zpusobit poskozeni nervu a poruchy krevniho obehu v rukach a pažich.
• Ruce要去 v dostatečné vzdálenosti od objímek bitu na matice.
• Pri praci v chladném prostředí nods teplé oblečeni, vase ruce musi byt teplé aSuché.
• Pokud zjistite, ze pokožka na prstech nebo rukach znecitlivěla, brni, bolí nebo zbledla, prestante s pneumatickým náradim pracovat, informujte svého zaměstnavatele a konzultujte s lékarém.
• Pneumaticke náradi používejte a jeho udrzbu provadějte podle doporučeni uvedenych v tomto návodu. Tim zabrànite zbytečnému zesilení vibraci.
• Nepoužívejte opotřebné nebo nepasujíci objímky a prodloužení, protoze to s vysokou pravdepodobností vyrazné zesili vibrace.
• Spotbrební material a používaný nastroj je třeba volit, udržovat a měnit podle doporučeni tohoto navodu. Tim zabrànité zbytečnému zesileni vibraci.
• Je -I i t o m o z n é, používejte fitinky.
  K drženi hmotnosti pneumatickeho náradí vždy používejte, je-li to možné, stojan, držák nebo vyrovnávací zařizení.
• Nedržte náradí prilis pevné, ale jistě. Pritom musí zustat zachovány potrebné reakné sily ruky, nebot riziko vibrác zpravidla roste se zvyšujíci se silou vynaloženou na drženi nářadi.

4.10 Dodatečné bezpečnosti poukny

• Stlačený vzduch muže zpúsobit vázná zraněni.
• Pokud pneumaticke nářadi nepoužívate, préd vyménou dílu priślustrstvi nebo pri provaděni oprav vždy uzavrete privod vzduchu, odlakujte vzduchovou hadici a opojte pneumaticke nářadi od privodu stlacéného vzduchu.
• Proud vzduchu nikdy nesměřujte na sebe nebo jiné osoby.
• Uvolněne hadice šlehajíčí okolo mohou zpúsobit vázzná zraněni. Vždy proto zkontrolujte, zda nejsou hadice a jejich upevnováci prvky poskozené a zda se neuvolnily.
• Na ruce nesmi byt privadén studeny vzduch.
• U p rípojky nastroje nepoužívejte rychlospojky. Jako hadicové prípojky se závitem používejte pouze prípojky z kalné oceli (nebo z materílu s podobnou odolnosti proti nárazúm).
• Použivaj-li se univerzálni otočné spojky (zubové spojky), musí se nasadit aretačné kolíky a doporučuje se použivat hadicové spojky Whipcheck, abyste zajistili ochranu v pripadě selhání propojeni hadice s pneumatickým náradím nebo vázajemného propojeni hadic.
• Zajistete, aby nebyl prekrocen max. tlak uvedeny na pneumatickem naradi.
• Nikdy nenoste pneumaticke náradí za hadici.
• Provozujete-li pneumaticke nárdí v držák: nárdí bezpečné upevněte. Ztráta kontroly nad náradim muže zpúsobit poraněni.

4.11 Dalsí bezpečnostní pokyny

Dodržujte specialni predpisy bezpečnosti práce a prevalence urazu pri zacházeni kOMPRESORY apne umatickým naRADIM.
- Zajistete, aby nebyl prekrocen maximálni prípustné pracovné tlak uvedeny v Technickych udajich.
- Nepreţežujte toto náradi - používejte jej pouze v rozsahu vykonu, který je uveden v Technickych udajích.
- Používejte nezávadná maziva. Zajistěte dostatečné větrání pracovistě. Pri zvyşeném ubéru: nechte pneumaticke náradi zkontrolovat a prip. opravit.
- Nepoužívejte tento nastroj, když nejste soustředěni. Bud'te pozorní, dávejte pozor na to, co déláte a pristupujte k práci s pneumatickým náradím Rozumné. Náradi nepoužívejte,Pokud jste unavení nebo pod vlivem drog,alkoholu nebo lékú. Moment nepozornosti pri použítí náradi muže vest k važnám poraněnim.
- Udržujte své pracovni misto ČiSTE a dobre osvětlené. Nepořádek nebo neosvětlené pracovni oblasti mohou věst k urazüm.
- Zajistěte pneumaticke náradí prědětmí.
- Neuchovávejte náradi nechráněne venku nebo ve vlhkém prostředí.
- Chrahte pneumaticke naradi, predevsim priopoju stlaceneho vzduchu a ovladaci prky, prd prachem a necistotou.

Informace v tomto navodu k obsslze jsou označeny nasledovné:

Nebezpeci! Varovani prd nebezpecim urazu nebo poskozeni zivotniho prostredi.

Pozor. Varovani prêd věcnymi skodami.

4.12 Symboly na pneumatickém náradí

Pred zprovoznémim si prečte támov k o b s l u z e.

Noste ochranu očí

Noste ochranu sluchu

Smer otaceni

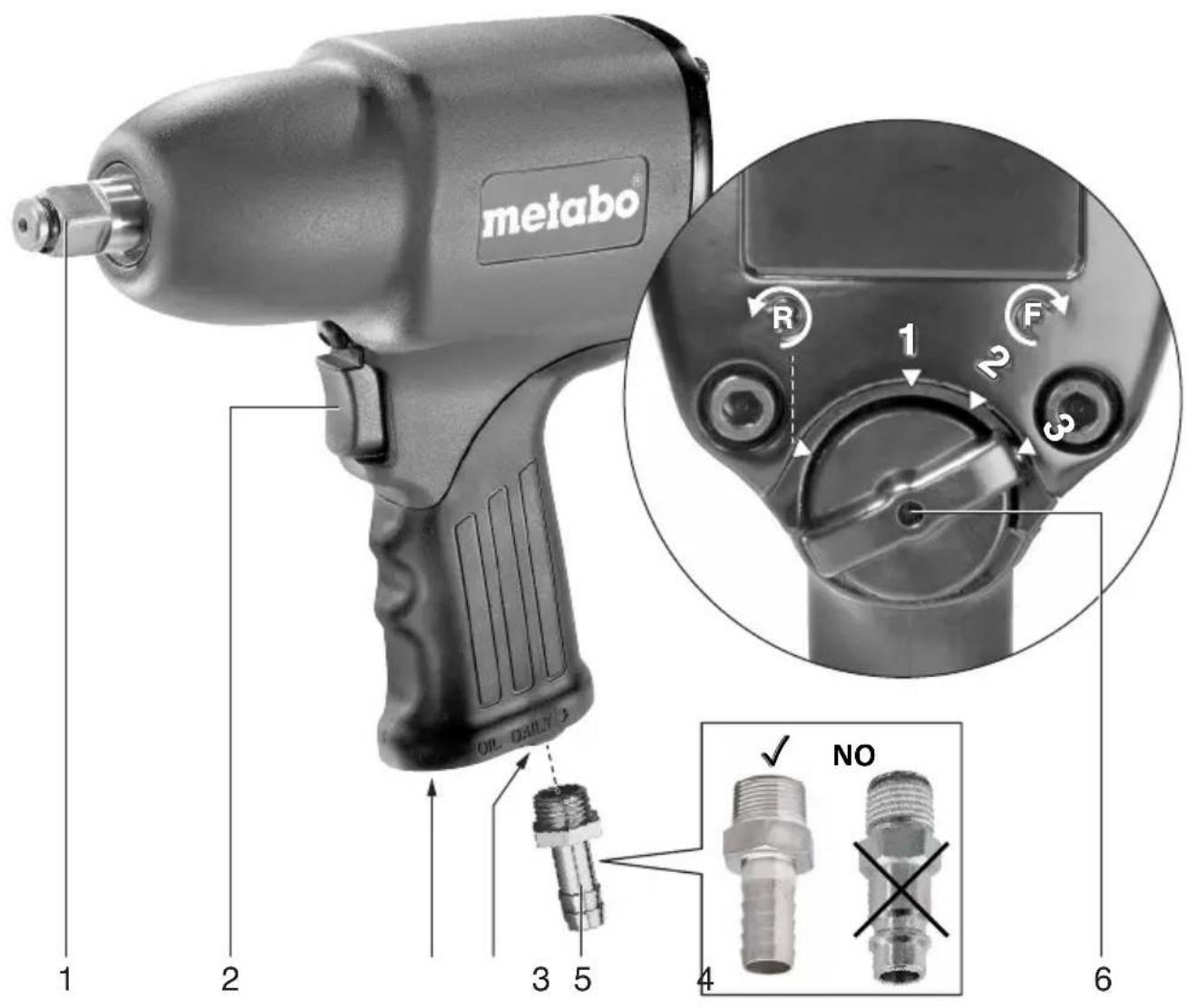

5. Přehled

Viz strana 2.

1 Ctyrfhanny hridel pro vymenne bity
2 Spínač (vypínač)
3 Vystup vzduchu stlumicem hluku

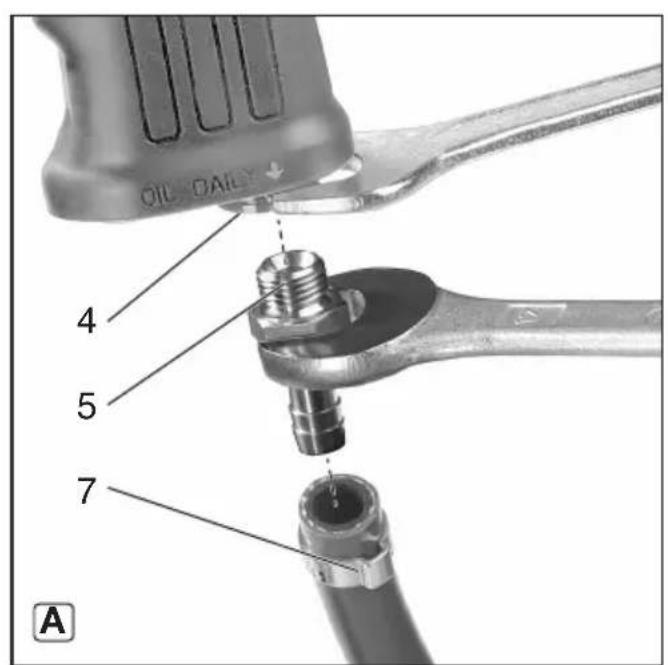

4 Pripojka stlaenenho vzduchu s filtrrem
5 Hadicová prípojka
6 Spinač k nastavení směru otáčné a utahovacího momentu

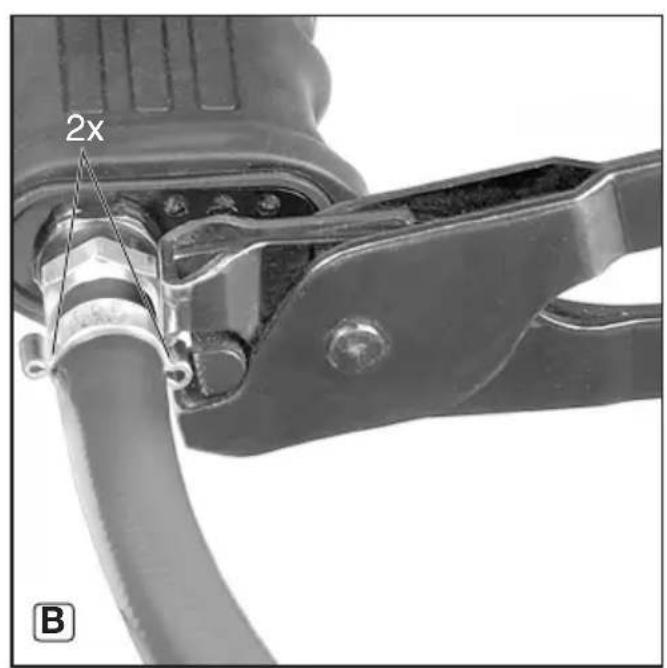

7 Spona se 2 oušky

6. Provoz

Nebezpeci! Primo u pripojky stlaceného vzduchu (4) nepoužíveje terychlospojky.

Přiložené fitinky na rychlospojky nikdy nesroubujte primo na pripojku stlačeneho vzduchu (4) - postupujte vyhradné tak, ze nejdriv prišroubujete hadicovou pripojku (5) na na radi, a teprve potom pripojite tlakovou vzduchovou hadici. Délka tlakové vzduchové hadice mezi pripojkou stlačeneho vzduchu (4) a rychlospojkou musi byt alespn 20 cm. Rychlospojka upevně priliš blízkó nařadi muže selhat a zmitajici se a kolem dokola bijici tlakové hadice by mohly zpúsobit vázne úrazy.

Chcete-li dosahnout max. vykonu pneumatickeho náradi, používejte vždy pneumaticé hadice s vinitřínim prüměrem minimálne 9 mm. Přilíš malý vinitříní prüměmůze vyrazné snížit vykon.

Pozor. Vedení stlačeného vzduchu nesmí obsahovat kondenzovanou vodu.

Pozor. S cilem, aby zustalo toto naradi dlouho provozuschopne, musi byt zasobovano

dostatechnym mnozstvim pneumatickeho oleje. To se muze provadet nasledovne:

-Pouzivejeste lacenyvzduchobohacenyolejov mlhou, k tomu namontujte mlhovou maznici.
- Bez mlhové maznice: Mažte ručné olejem každý den prěs prípojku stlačeného vzduchu. Cca 3-5 kapek pneumaticého oleje na každych 10 minut pri trvalém provozu.

Pokud bylo nářadi několik dnu mimo provoz, ručné aplikujte 5 kapek pneumaticého oleje do prípojky stlaceného vzduchu.

Pozor. Náradí smí běžet naprázdno jen krát-kodobě.

1. Nasunte vymenny bit na ctyhranny hridel (1). Dbeje na to, aby bylo priusuensstvi spravne upevnene.
2. Prépinačem směru otáčeni (6) nastavte směr otáčeni a utahovací moment:

-1=malyutahovacimoment
-2 = střední utahovací moment

-3=velký utahovací moment

1. Nastavte pracovni tlak (měrno na privodu vzduchu pri zapnutém pneumatickém náradi). Maximálni prípustné pracovni tlak viz kapitola „Technické udaje".
2. Pripoje pneumaticke náradí k zásobování stlčeným vzduchem.
3. Zapnuti: Stiskněte spinač (2).
   Vypnuti: Uvolnéte spinač (2).

7. Udržba a osetřovani

Nebezpeci! Udrzbu a opravy, které nacro-nosti prekračují ukony popsané v teto kapito

le, smi provadet Jen odbornici.

• Prvideelnou udrzbou zajistete bezpečnost a spolehlivost pneumatickeho náradí.
  -Zkontrolujte dotaženi šroubovych spoju a v pripadé potreby je dotáhněte.
• Minimánlé týdně Čistěte filtr v pripojce stlačeného vzduchu.
• Doporučujeme zapojit pred pneumaticke náradí redukční ventil s odlučovacěm vody a mlhovou maznici.
• Pri zvyšeném uniku oleje a vzduchu nechte pneumatické náradí zkontrolovat a príp. opravit (viz kapitola 9.)
• Pravidelné a po každém použiti zkontrolujte otáčky a proved'te jegnoduchou kontrlu hladiny vibraci.
• Vyvarujte se kontaktu s nebezpečnými látkami usazenými na náradí. Noste vhodné osobní ochranné pomůcky a vhodnými opatřeními odstranje nebezpečné látky prěd provaděním udržby.

8. Príslušenství

Používejte pouze originálni príslušenství Metabo.

Pouzivejte pouze prisluosenstv urcenepro toto pneumaticke naradi, ktere splnue pozadavky a parametry uvedené v totom navodu k obsslze.

Kompletní nabidku príslušenstvi najdete na www.metabo.com nebo v katalogu.

9. Opravy

Nebezpeci! Opravy pneumatickeho nafradi smi provadet pouze odbornici s pouzitim origich nahradnich dilu Metabo!

Spneumatic kymnara radim Metabo vyzadujicim opravu se prosim obratte na Vase zastoupeni Metabo.Adresy viz www.metabo.com.

Seznamy nahradhnic dilu se muzete stahnout na adrese www.metabo.com.

p r a v a

10. Ochrana Životniho prostředí

Rid'te se národními prédpisy k ekologické likvidaci a recyklaci vyslouzilého pneumatickeho na(radí,

obalu a prisluosenstvi. Nesmi byt ohrozeny osoby a zi votn i pro stre di.

11. Technické udaje

Vysvetlivky k udajum na strane 3.

Změny na základe technickéhoPokroku vyhrazeny.

A rozmery: delka x sirkax yksa

m = hmotnost

Tyto hodnoty umožnju odhadnout emise náradi a porovnat ruzná náradi. V závislosti na podminkach použiti, stavu náradi nebo použitych nastrojich můze byt skutečné zatízeni vyssi nebo nizsí. Pri odhadovani zohledněte prestávy v praci a faze nizsího zatízení. Na zákadle náležité prizpú-sobenych odhadnutych hodnot stanovte ochranna opatřeni pro uživatele, napr. organizačné opatřeni.

Vibrace(vázéná efekt. hodnota zrychlení; EN 28927):

a_h = emisni hodnota vibraci

K=nejistota měréní (vibrate)
