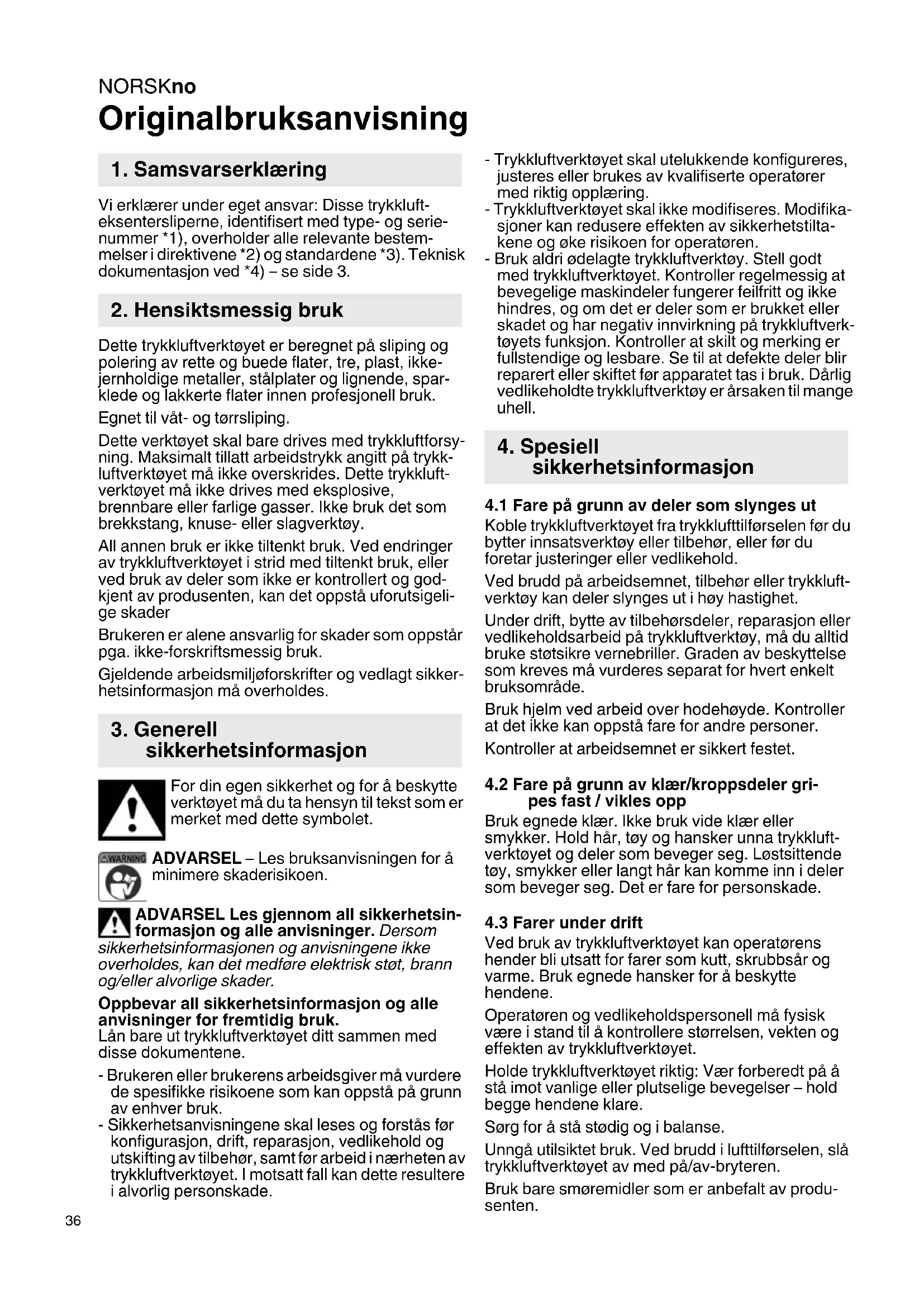

Originalbruksanvisning Vi erklærer under eget ansvar: Disse trykkluft- eksentersliperne, identifisert med type- og serie- nummer *1), overholder alle relevante bestem- melser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4) – se side 3. Dette trykkluftverktøyet er beregnet på sliping og polering av rette og buede flater, tre, plast, ikke- jernholdige metaller, stålplater og lignende, spar- klede og lakkerte flater innen profesjonell bruk. Egnet til våt- og tørrsliping. Dette verktøyet skal bare drives med trykkluftforsy- ning. Maksimalt tillatt arbeidstrykk angitt på trykk- luftverktøyet må ikke overskrides. Dette trykkluft- verktøyet må ikke drives med eksplosive, brennbare eller farlige gasser. Ikke bruk det som brekkstang, knuse- eller slagverktøy. All annen bruk er ikke tiltenkt bruk. Ved endringer av trykkluftverktøyet i strid med tiltenkt bruk, eller ved bruk av deler som ikke er kontrollert og god- kjent av produsenten, kan det oppstå uforutsigeli- ge skader Brukeren er alene ansvarlig for skader som oppstår pga. ikke-forskriftsmessig bruk. Gjeldende arbeidsmiljøforskrifter og vedlagt sikker- hetsinformasjon må overholdes. For din egen sikkerhet og for å beskytte verktøyet må du ta hensyn til tekst som er merket med dette symbolet. ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL Les gjennom all sikkerhetsin- formasjon og alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. Lån bare ut trykkluftverktøyet ditt sammen med disse dokumentene. - Brukeren eller brukerens arbeidsgiver må vurdere de spesifikke risikoene som kan oppstå på grunn av enhver bruk. - Sikkerhetsanvisningene skal leses og forstås før konfigurasjon, drift, reparasjon, vedlikehold og utskifting av tilbehør, samt før arbeid i nærheten av trykkluftverktøyet. I motsatt fall kan dette resultere i alvorlig personskade. - Trykkluftverktøyet skal utelukkende konfigureres, justeres eller brukes av kvalifiserte operatører med riktig opplæring. - Trykkluftverktøyet skal ikke modifiseres. Modifika- sjoner kan redusere effekten av sikkerhetstilta- kene og øke risikoen for operatøren. - Bruk aldri ødelagte trykkluftverktøy. Stell godt med trykkluftverktøyet. Kontroller regelmessig at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning på trykkluftverk- tøyets funksjon. Kontroller at skilt og merking er fullstendige og lesbare. Se til at defekte deler blir reparert eller skiftet før apparatet tas i bruk. Dårlig vedlikeholdte trykkluftverktøy er årsaken til mange uhell.

4.1 Fare på grunn av deler som slynges ut

Koble trykkluftverktøyet fra trykklufttilførselen før du bytter innsatsverktøy eller tilbehør, eller før du foretar justeringer eller vedlikehold. Ved brudd på arbeidsemnet, tilbehør eller trykkluft- verktøy kan deler slynges ut i høy hastighet. Under drift, bytte av tilbehørsdeler, reparasjon eller vedlikeholdsarbeid på trykkluftverktøy, må du alltid bruke støtsikre vernebriller. Graden av beskyttelse som kreves må vurderes separat for hvert enkelt bruksområde. Bruk hjelm ved arbeid over hodehøyde. Kontroller at det ikke kan oppstå fare for andre personer. Kontroller at arbeidsemnet er sikkert festet.

4.2 Fare på grunn av klær/kroppsdeler gri-

pes fast / vikles opp Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna trykkluft- verktøyet og deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Det er fare for personskade.

4.3 Farer under drift

Ved bruk av trykkluftverktøyet kan operatørens hender bli utsatt for farer som kutt, skrubbsår og varme. Bruk egnede hansker for å beskytte hendene. Operatøren og vedlikeholdspersonell må fysisk være i stand til å kontrollere størrelsen, vekten og effekten av trykkluftverktøyet. Holde trykkluftverktøyet riktig: Vær forberedt på å stå imot vanlige eller plutselige bevegelser – hold begge hendene klare. Sørg for å stå stødig og i balanse. Unngå utilsiktet bruk. Ved brudd i lufttilførselen, slå trykkluftverktøyet av med på/av-bryteren. Bruk bare smøremidler som er anbefalt av produ- senten.

1. Samsvarserklæring

2. Hensiktsmessig bruk

sikkerhetsinformasjon

sikkerhetsinformasjonNORSK no

Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig verneutstyr som hansker, verneklær, støvmaske, sklisikre vernesko, hjelm eller hørselsvern – avhengig av type og bruk av apparatet – reduserer risikoen for skader og anbefales. Kontroller alltid slipeskiven før bruk. Ikke bruk den hvis den er ripete, brukket eller har falt i gulvet/ bakken. Unngå direkte kontakt med slipeskiven slik at du ikke klemmer eller skjærer deg på hendene eller andre kroppsdeler. Bruk egnede hansker for å beskytte hendene. Bruk aldri maskinen uten montert slipemiddel. Det vil da være fare for elektrostatisk utladning dersom maskinen brukes på plast eller andre ikke- ledende materialer. Ved bearbeiding av materialer kan det oppstå eksplosjonsfarlig eller brennbart støv eller damp. Det er risiko for eksplosjon eller brann. Bruk alltid et støvavsug- eller bortledningssystem som egner seg til det materialet som skal bearbeides.

4.4 Fare ved gjentatte bevegelser

Når du arbeider med trykkluftverktøy, kan det fore- komme ubehag i hendene, armene, skuldrene, nakken eller andre kroppsdeler. Innta en komfortabel posisjon for arbeid med trykk- luftverktøy, sørg for å ha et sikkert grep og unngå ugunstige stillinger eller stillinger som gjør det vanskelig å holde balansen. Operatøren bør endre arbeidsstilling ved langvarig arbeid, noe som kan bidra til å unngå ubehag og tretthet. Hvis operatøren opplever symptomer som vedva- rende kvalme, smerter, bankende, smerte, prikking, nummenhet, svie eller stivhet, bør disse varslene ikke ignoreres. Operatøren må si fra om dette til sin arbeidsgiver og kontakte en kvalifisert lege.

4.5 Fare på grunn av tilbehørsdeler

Koble trykkluftverktøyet fra trykklufttilførselen før du bytter eller fester innsatsverktøy eller tilbehør. Bruk kun tilbehør som er beregnet for dette appa- ratet og som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen. Unngå direkte kontakt med innsatsverktøyet under og etter bruk, da de kan være varme eller skarpe. Kappeskiver og kappemaskiner må ikke brukes. Tillatt turtall på innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på trykkluftverktøyet. Tilbehør som dreier raskere enn tillatt, kan gå i stykker og slynges ut. Selvklebende slipeblader må plasseres konsentrisk på støtteskiven.

4.6 Farer på arbeidsplassen

Skliing, snubling og fall er hovedårsakene til skader på arbeidsplassen. Vær forsiktig med overflater som kan ha blitt glatte på grunn av bruk av trykkluft- verktøy, og med luftslangen som kan utgjøre snublefare. Trykkluftverktøyet er ikke beregnet for bruk i eksplo- sjonsfarlige atmosfærer og er ikke isolert mot kontakt med elektriske strømkilder. Kontroller at det ikke finnes strøm-, vann- eller gass- ledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).

4.7 Farer på grunn av støv og damp

Støv og røyk som resulterer fra bruk av trykkluftverk- tøyet, kan føre til helseproblemer (for eksempel kreft, fødselsdefekter, astma og/eller dermatitt). Det er viktig å foreta en risikovurdering med hensyn til disse farene og iverksette egnede kontrollmeka- nismer. I risikovurderingen må det tas i betraktning støv som oppstår ved bruk av trykkluftverktøyet og eventuelt også eksisterende støv som virvles opp. Trykkluftverktøyet skal drives og vedlikeholdes i samsvar med anbefalingene i denne bruksanvis- ningen for å redusere utslipp av støv og røyk til et minimum. Utblåsingsluften skal føres slik at oppvirvling av støv i et støvfylt miljø minimaliseres. Hvis det oppstår støv eller gasser, må den viktigste oppgaven være å kontrollere disse der de oppstår. Alle monterings- eller tilbehørsdeler til trykkluftverk- tøyet som brukes til oppsamling, avsug eller demping av flyvestøv eller røyk skal brukes i henhold til produsentens instruksjoner og vedlike- holdes riktig. Forbruksmateriell og innsatsverktøy skal velges ut, vedlikeholdes og byttes i samsvar med anbefalin- gene i denne veiledningen for å unngå unødvendig intensivering av støv- eller damputvikling. Bruk egnet pustemaske i henhold til instruksene fra din arbeidsgiver eller kravene i HMS-forskriftene.

4.8 Fare på grunn av støy

Påvirkning av høye støynivåer kan ved manglende hørselsvern føre til permanent hørselsskade, hørselstap og andre problemer som tinnitus (øresus, susing, piping eller brumming i øret). Det er viktig å foreta en risikovurdering med hensyn til disse farene og iverksette egnede kontrollmeka- nismer. Kontrollmekanismer som er egnet som risikoredu- serende tiltak, inkluderer bruk av isolerende materi- aler for å unngå ringestøy fra arbeidsemnet. Bruk egnet hørselsvern i henhold til instruksene fra din arbeidsgiver og kravene i HMS-forskriftene. Trykkluftverktøyet skal drives og vedlikeholdes i samsvar med anbefalingene i denne bruksanvis- ningen for å unngå unødvendig økning av støyni- vået. Forbruksmateriell og innsatsverktøy skal velges ut, vedlikeholdes og byttes i samsvar med anbefalin- gene i denne veiledningen for å unngå unødvendig høyning av støynivået. Den integrerte lyddemperen må ikke fjernes og må være i god stand.NORSKno

4.9 Fare på grunn av vibrasjoner

Virkningene av vibrasjon kan føre til skade på nerver og forstyrrelser i blodsirkulasjonen i hender og armer. Bruk varme klær når du arbeider i kalde omgivelser og hold hendene varme og tørre. Hvis du oppdager at huden på fingrene eller hendene er nummen, kribler, verker eller blir misfarget hvit, må du avbryte arbeidet med trykkluft- verktøyet, varsle arbeidsgiver umiddelbart og oppsøke lege. Trykkluftverktøyet skal drives og vedlikeholdes i samsvar med anbefalingene i denne bruksanvis- ningen for å unngå unødvendig forsterkning av vibrasjoner. Hold trykkluftverktøyet med et ikke altfor fast, men sikkert grep samtidig som du opprettholder nødvendig håndreaksjonskraft, for vibrasjonsrisi- koen blir generelt større med økende grepskraft.

4.10 Ekstra sikkerhetsanvisninger

Trykkluft kan forårsake alvorlige personskader. Når trykkluftverktøyet ikke er i bruk, før du skifter tilbehør eller når du utfører reparasjoner, må lufttil- førselen alltid slås av, luftslangen gjøres trykkløs og trykkluftverktøyet kobles fra trykklufttilførselen. Rett aldri luftstrømmen mot deg selv eller andre mennesker. Slanger som fyker omkring, kan forårsake alvorlige skader. Derfor må du alltid kontrollere at slangene og festene er intakte og ikke har løsnet. Hvis det benyttes universal-rotasjonskoblinger (klokoblinger), må det brukes låsetapper, og bruk Whipcheck-slangesikringer som beskyttelse i tilfelle svikt i forbindelsen mellom slangen og trykkluftverk- tøyet eller mellom slangene. Sørg for at det angitte maksimaltrykket for trykkluft- verktøyet ikke overskrides. Bær aldri trykkluftverktøy etter slangen.

4.11 Flere sikkerhetsanvisninger

- Følg eventuelt HMS-forskrifter eller ulykkesfore- byggende forskrifter for bruk av kompressorer og trykkluftverktøy. - Sørg for at maksimalt arbeidstrykk angitt i de tekniske spesifikasjonene ikke overskrides. - Verktøyet må ikke overbelastes – bruk verktøyet kun i det ytelsesområdet som er oppgitt i de tekniske data. - Bruk bare trygge smøremidler. Sørg for at det er tilstrekkelig ventilasjon på arbeidsplassen. Ved økt utstrømming: Kontroller trykkluftverktøyet og reparer ved behov. - Ikke bruk dette verktøyet når du er ukonsentrert. Vær oppmerksom, pass på hva du gjør og gå fornuftig frem når du arbeider med et trykkluft- verktøy. Ikke bruk verktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av verk- tøyet kan føre til alvorlige skader. - Hold arbeidsplassen ren og ha tilstrekkelig belys- ning. Rotete arbeidsområder og arbeidsområder uten lys kan føre til ulykker. - Sikre trykkluftverktøy mot barn. - Ikke oppbevar verktøyet ubeskyttet utendørs eller i fuktige omgivelser. - Beskytt trykkluftverktøy, spesielt trykkluftforsy- ningen og betjeningselementer, mot støv og smuss. - Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helseska- delig. Å ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/eller sykdommer i luft- veiene hos personer som oppholder seg i nærheten. Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevarebran- sjen (kromat, trebeskyttelsesmiddel). Asbesthol- dige materialer skal bare håndteres av fagfolk. - Om mulig må du bruke støvavsug. - For at støvavsuget skal bli best mulig, bør du bruke et passende Metabo-avsug sammen med dette trykkluftverktøyet. - Sørg for at det er god ventilasjon på arbeids- plassen. - Det anbefales å bruke åndedrettsmaske med filterklasse P2. - Følg forskriftene som gjelder i ditt land for materi- alene du skal arbeide med. - Materialer som avgir helsefarlig støv eller damp (f.eks. asbest), må ikke bearbeides. - Sikre emnet mot at det sklir, for eksempel ved hjelp av en tvinge. Informasjoner i denne bruksanvisningen er merket som følger: Fare! Advarsel mot personskader eller miljø- skader. OBS! Advarsel mot materielle skader.

4.12 Symboler på trykkluftverktøyet

Les bruksanvisningen før verktøyet tas i bruk. Bruk hørselsvern! Bruk hørselsvern! Se side 2. 1 Slipeblad* 2Slipetallerken 3 Bryter (på/av) 4 Stillhjul til å stille inn turtall 5 Avsugsstuss 6 Trykklufttilkobling med filter 7 Innstikksnippel 1/4" 8U-nøkkel

• avhengig av utstyr / ikke inkludert

6.1 Før første gangs bruk

- Skru inn innstikksnippelen (7).

6.2 Montering av slipeblad

Enkel montering og demontering ved hjelp av borre- låsfeste. Trykk slipebladet på sålen slik at hullene i slipe- bladet (1) og slipetallerkenen (2) ligger over hver- andre. Bruk egnet slipeblad for å oppnå optimalt arbeidsre- sultat: Fjerning av gamle lakklag = P 40 Forsliping av tre = P 60, P 80 Finsliping av tre = P 100, P 120 Sliping av finer, grunning, sparkelmasse, lakk = P 180, P 240, P 320, P 400

6.4 Bruke trykkluftverktøyet

For å oppnå full effekt med trykkluftverktøyet skal du alltid bruke en trykkluftslange med en innvendig diameter på minst 10 mm og maksimal lengde på 10 m. For liten innvendig diameter eller for lang slange kan redusere ytelsen betraktelig. OBS! Trykkluftledningen må ikke inneholde kondens. OBS! For at dette verktøyet skal få en lang le- vetid, må det være tilført pneumatisk olje i til- strekkelig grad. Dette kan gjøres som følger: – Bruk smurt trykkluft uten påmontering av tå- kesmøreapparat. – Uten tåkesmøreapparat: Tilsett daglig olje via trykklufttilkoblingen. Ca. 3–5 dråper pneumatikk- olje per 15 driftsminutter ved kontinuerlig bruk. Hvis verktøyet ikke har vært i bruk på flere dager, må det tilsettes ca. 5 dråper pneumatikkolje for hånd i trykklufttilkoblingen. OBS! Verktøyet må bare gå kort tid på tomgang.

3. Still inn arbeidstrykket (målt ved luftinngangen

når trykkluftverktøyet er i gang). Maksimalt tillatt arbeidstrykk, se kapittelet "Tekniske spesifika- sjoner".

4. Koble trykkluftverktøyet til trykklufttilførselen.

5. Slå på: Trykk på bryteren (3).

Still inn turtall med stillhjulet (5). Still inn turtallet med turtallsregulatoren (4). (Den beste innstillingen finner du ofte lettest ved å gjøre en praktisk test.) Slå av: Slipp opp bryteren (3).

6. Apparatet må ikke trykkes hardt mot flaten som

skal slipes. Slipeytelsen blir ikke bedre om du gjør det, men heller dårligere.

Fare! Koble fra trykklufttilkoblingen før et- hvert arbeid på verktøyet. Fare! Vedlikeholds- eller reparasjonsarbeider utover det som er beskrevet i dette kapittelet, må kun utføres av fagfolk. - Sørg for at trykkluftverktøyet er sikkert ved å foreta regelmessig vedlikehold. - Kontroller at skruefester sitter fast, trekk til ved behov. - Rengjør filteret i trykklufttilkoblingen minst en gang i uken. - Det anbefales å koble en trykkreduksjonsenhet med vannutskiller og smøreapparat før trykkluft- verktøyet. - Ved økt utstrømming av olje eller luft må trykkluft- verktøyet kontrolleres og ev. utbedres. (Se kapittel 9.) - Kontroller turtallet regelmessig og etter hver gangs bruk, og foreta en enkel kontroll av vibra- sjonsnivået. - Unngå kontakt med farlige stoffer som kan ha samlet seg på verktøyet. Bruk egnet personlig verneutstyr og bortskaff farlige stoffer med egnede tiltak før vedlikehold. Skifte slitte slipetallerkener - Skyv pipenøkkelen (8) på holdemutteren mellom gummimansjetten og støtteskiven (2) . - Skru av den gamle støtteskiven (2) ved å skru mot klokken, hold imot med pipenøkkelen (8) mens du skrur. - Skru fast en ny støtteskive (2) ved å skru med klokken, hold imot med pipenøkkelen (8) mens du skrur.

Bruk kun originalt Metabo-tilbehør. Bruk kun tilbehør som er beregnet for dette trykkluft- verktøyet og som oppfyller kravene og spesifikasjo- nene som er nevnt i denne bruksanvisningen. Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i katalogen. Fare! Reparasjoner av trykkluftverktøy skal bare utføres av fagfolk med originale Metabo- reservedeler! Ta kontakt med din Metabo-forhandler dersom du har Metabo trykkluftverktøy som må repareres. Adresser på www.metabo.com. Du kan laste ned reservedelslister fra www.metabo.com.

7. Vedlikehold og stell

9. ReparasjonNORSKno

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle trykkluftverktøy, emballa- sjer og tilbehør. Det må ikke oppstå fare for personer og miljø. Forklaringer til opplysningene på side 3. Med forbehold om endringer som følge av tekniske forbedringer.

max. = maksimalt tillatt arbeidstrykk D = slipetallerkenens diameter

= slangediameter (innvendig) C = tilkoblingsgjenge A=mål: lengde x bredde x høyde m=vekt Angitte tekniske data kan variere i henhold til normene som gjelder til enhver tid. Emisjonsverdier Disse verdiene gjør det mulig å beregne utslip- pene til verktøyet og sammenligne det med andre verktøy. Den faktiske belastningen kan variere avhengig av bruksforhold og verktøyets tilstand. Ta hensyn til arbeidspauser og perioder med mindre belastning i beregningen. Sett opp vernetiltak for brukeren i henhold til de beregnede verdiene, f.eks. organisatoriske tiltak. Vibrasjon (vektet effektiv akselerasjonsverdi; EN 28927):

=vibrasjonsemisjonsverdi

=måleusikkerhet (svingning) Lydnivå (EN ISO 15744):

= måleusikkerhet Bruk hørselsvern!
