| Tipo de producto | Lijadora excéntrica neumática |
| Marca | Metabo |
| Modelo | DSX 150 |
| Alimentación | Aire comprimido (presión de servicio máx. 6,3 bar) |
| Diámetro del disco soporte | 150 mm |
| Velocidad en vacío | 10 000 rpm (típica, verificar el manual) |
| Diámetro del círculo de oscilación | 2 mm (típico, verificar el manual) |
| Consumo de aire | 0,4 m³/min (típico, verificar el manual) |
| Peso | 1,2 kg (aproximadamente) |
| Funciones principales | Lijado, pulido de superficies planas y curvas (madera, plástico, metales no ferrosos, chapas de acero, superficies pintadas) |
| Sistema de aspiración | Externo a través del tubo de aspiración |
| Ajuste de velocidad | Rueda de ajuste de la velocidad de rotación |
| Fijación del abrasivo | Cinta velcro, hojas autoadhesivas |
| Uso | En seco o con riego |
| Mantenimiento | Limpiar el filtro de la conexión neumática cada semana; lubricación diaria con aceite neumático (3-5 gotas/15 min) |
| Seguridad | Gafas de protección, casco antirruido, guantes obligatorios; desconectar antes de cualquier cambio de accesorio |
| Piezas de repuesto | Disco soporte, hojas abrasivas, llave de horquilla, accesorios originales Metabo |
| Reparabilidad | Contactar con la agencia Metabo; utilizar únicamente piezas de repuesto originales Metabo |
| Ámbito de uso | Profesional |
| Normas | Conforme a las directivas y normas vigentes (ver declaración de conformidad) |
| Garantía | Consultar el manual o el fabricante |
Preguntas frecuentes - DSX 150 METABO
Preguntas de los usuarios sobre DSX 150 METABO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Destornillador en formato PDF gratis! Encuentra tus instrucciones DSX 150 - METABO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DSX 150 de la marca METABO.
MANUAL DE USUARIO DSX 150 METABO

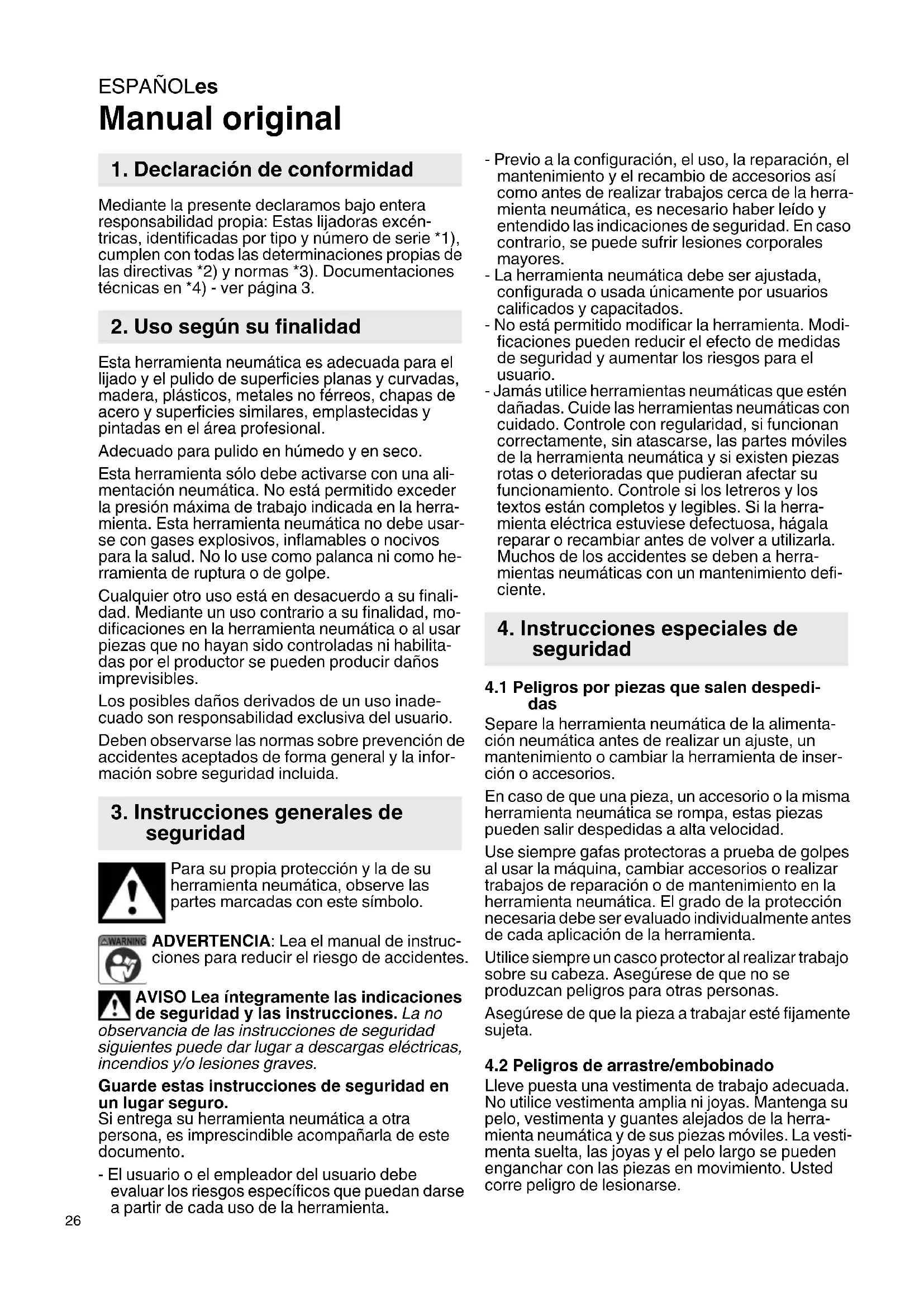

1. Declaración de conformidad
Mediante la presente declaramos bajo entera responsabilidad propia: Estas lijadoras excéntricas, identificadas por tipo y número de serie *1), cumplen con todas las determinaciones propias de las directivas *2) y normas *3). Documentaciones técnicas en *4) - ver página 3.
2. Uso según su finalidad
Esta herramienta neumática es adecuada para el lijado y el pulido de superficies planas y curvadas, madera, plásticos, metales no férreos, chapas de acero y superficies similares, emplastecidas y pintadas en el área profesional.
Adecuado para pulido en húmedo y en seco.
Esta herramienta sólo debe activarse con una alimentación neumática. No está permitido exceder la presión máxima de trabajo indicada en la herramienta. Esta herramienta neumática no debe usarse con gases explosivos, inflamables o nocivos para la salud. No lo use como palanca ni como herramienta de ruptura o de golpe.
Cualquier otro uso está en desacuerdo a su finalidad. Mediante un uso contrario a su finalidad, modificaciones en la herramienta neumática o al usar piezas que no hayan sido controladas ni habilitadas por el productor se pueden producir daños imprevisibles.
Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.
Deben observarse las normas sobre prevención de accidentes aceptados de forma general y la información sobre seguridad incluida.
3. Instrucciones generales de seguridad
Para su propia protección y la de su herramienta neumática, observe las partes marcadas con este símbolo.
ADVERTENCIA: Lea el manual de instrucciones para reducir el riesgo de accidentes.
AVISO Lea íntegramente las indicaciones de seguridad y las instrucciones. La no observancia de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.
Guarde estas instrucciones de seguridad en un lugar seguro.
Si entrega su herramienta neumática a otra persona, es imprescindible acompañarla de este documento.
- El usuario o el empleador del usuario debe evaluar los riesgos específicos que puedan darse a partir de cada uso de la herramienta.
- Previo a la configuración, el uso, la reparación, el mantenimiento y el recambio de accesorios así como antes de realizar trabajos cerca de la herramienta neumática, es necesario haber leído y entendido las indicaciones de seguridad. En caso contrario, se puede sufrir lesiones corporales mayores.
- La herramienta neumática debe ser ajustada, configurada o usada únicamente por usuarios calificados y capacitados.
- No está permitido modificar la herramienta. Modificaciones pueden reducir el efecto de medidas de seguridad y aumentar los riesgos para el usuario.
- Jamás utilice herramientas neumáticas que estén dañadas. Cuide las herramientas neumáticas con cuidado. Controle con regularidad, si funcionan correctamente, sin atascarse, las partes móviles de la herramienta neumática y si existen piezas rotas o deterioradas que pudieran afectar su funcionamiento. Controle si los letreros y los textos están completos y legibles. Si la herramienta eléctrica estuviese defectuosa, hágala reparar o recambiar antes de volver a utilizarla. Muchos de los accidentes se deben a herramientas neumáticas con un mantenimiento deficiente.
4. Instrucciones especiales de seguridad
4.1 Peligros por piezas que salen despedidas
Separe la herramienta neumática de la alimentación neumática antes de realizar un ajuste, un mantenimiento o cambiar la herramienta de inserción o accesorios.
En caso de que una pieza, un accesorio o la misma herramienta neumática se rompa, estas piezas pueden salir despedidas a alta velocidad.
Use siempre gafas protectoras a prueba de golpes al usar la máquina, cambiar accesorios o realizar trabajos de reparación o de mantenimiento en la herramienta neumática. El grado de la protección necesaria debe ser evaluado individualmente antes de cada aplicación de la herramienta.
Utilice siempre un casco protector al realizar trabajo sobre su cabeza. Asegúrese de que no se produzcan peligros para otras personas.
Asegúrese de que la pieza a trabajar esté fijamente sujeta.
4.2 Peligros de arrastre/embobinado
Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de la herramienta neumática y de sus piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. Usted corre peligro de lesionarse.
4.3 Peligros durante la marcha
Al usar la herramienta neumática, las manos del operador pueden estar expuestas a peligros como p. ej. cortes, excoriaciones y calor. Utilice guantes adecuados como protección de las manos.
El operador y el personal de mantenimiento deben estar en la disposición física para poder controlar el tamaño, el peso y la potencia de la herramienta neumática.
Agarre correctamente la herramienta neumática: Esté dispuesto a contrarrestar los movimientos normales y repentinos, sujetando la máquina con ambas manos.
Trabaje sobre una base firme y mantenga el equilibrio en todo momento.
Evite una puesta en marcha fortuita del aparato. En caso de haber una interrupción de la alimentación neumática, desconecte la herramienta neumática con el interruptor principal.
Utilice únicamente los lubricantes recomendados por el productor.
Utilice un equipo de protección y en todo caso unas gafas de protección. Usando un equipo de protección como lo son guantes o ropa de protección, mascarilla, zapatos de seguridad antideslizantes, casco protector o protección auricular, dependiendo del modo y el uso del aparato, se reduce el riesgo de sufrir lesiones por lo que se recomienda hacerlo.
Controle el platillo de lija antes de cada uso. No lo utilice si éste está rasgado, roto o si se ha caído.
Evite el contacto directo con el platillo de lijado para evitar magulladuras o cortes en las manos o en otras partes del cuerpo. Utilice guantes adecuados como protección de las manos.
Nunca utilice la máquina sin haber puesto antes el papel lija.
Si se utiliza la máquina sobre plástico o sobre otros materiales no conductores se corre el riesgo de una descarga electroestática.
Al trabajar piezas pueden generarse polvos o vapores inflamables o explosivos. Se corre el riesgo de una explosión o de una ignición. Utilice siempre un sistema de aspiración o de supresión que sea adecuado para el material.
4.4 Peligro por movimientos repetitivos
Al trabajar con la herramienta neumática pueden producirse sensaciones incómodas en las manos, los brazos, los hombros, en el cuello o en otras partes del cuerpo.
Posiciónese cómodamente al trabajar con la herramienta neumática, asegúrese de tener una posición fija y evite posiciones inadecuadas o aquellas en las que es difícil mantener el equilibrio. Al realizar trabajos más largos, se recomienda que el operador cambie su posición, lo cual puede ayudar a evitar incomodidades y el cansancio.
En caso de que el operador sienta síntomas como, por ejemplo, malestar constante, molestias, dolor, comenzón, entumecimiento, quemazón o rigidez, no debe ignorarse estas señales de aviso. El operador debe informar la situación al empleador y consultar a un médico calificado.
4.5 Peligros por accesorios
Separe la herramienta neumática de la alimentación neumática antes de fijar o cambiar la herramienta de inserción o un accesorio.
Utilice únicamente accesorios que hayan sido desarrollados para este aparato y que cumple con los requerimientos y los datos indicados en este manual de uso.
Evite tener contacto directo con la herramienta de inserción durante o después del uso porque puede estar caliente o afilada.
No se debe utilizar discos tronzadores y máquinas de corte sólo para cortar material.
El número de revoluciones autorizado de la herramienta de inserción debe ser al menos tan alto como el número de revoluciones máximo indicado en la herramienta neumática. Si los accesorios giran a una velocidad mayor que la permitida pueden romperse y salir despedidos.
Hojas de lija autoadhesivas deben estar montadas de manera concentrica en el platillo de soporte.
4.6 Peligros en el puesto laboral
Los principales motivos para sufrir lesiones en el puesto laboral es al resbalarse, tropezarse o caerse. Tenga cuidado con superficies que puedan haber quedado resbalosas después de usar la herramienta neumática así como posibles peligros de tropiezo generados por la manguera neumática.
La herramienta neumática no ha sido desarrollada para usarse en un entorno explosivo y no está aislado contra el contacto con fuentes de corriente eléctrica.
Asegúrese de que en el lugar de trabajo no existan cables, tuberías de agua o gas (por ejemplo, con ayuda de un detector de metales).
4.7 Peligros por polvos y vapores
Los polvos y vapores producidos al trabajar con la herramienta neumática pueden generar daños a la salud (como p. ej. cáncer, defectos congénitos, asma y/o dermatitis); es imprescindible realizar una evaluación de riesgo en relación a estos peligros y aplicar mecanismo de regulación adecuados.
En la evaluación de riesgos deben incluirse el polvo generado por el uso de la herramienta neumática así como el polvo que puede arremolinarse por ello.
Es importante usar y mantener la herramienta neumática según las recomendaciones presentadas en este manual a fin de reducir la liberación de polvo y de vapores a un mínimo.
El aire de salida debe salir de tal manera que las polvaredas se reduzcan a un mínimo en un entorno polvoriento.
En caso de generarse polvos y vapores, es muy importante controlarlos en el lugar donde se generan.
Todos los accesorios previstos para la recolección, aspiración o supresión de polvo volátil o de vapores
ESPAÑOLes
en la herramienta neumática deben usarse y mantenerse correctamente según lo indique el fabricante.
Es importante elegir, mantener y recambiar los materiales de consumo y la herramienta de inserción conforme a las recomendaciones presentadas en este manual a fin de evitar una intensificación de polvo o de vapores.
Utilice las mascarillas protectoras según las indicaciones del empleador o como se lo indique en las normas de protección laboral y de la salud.
4.8 Peligros por ruido
El efecto de altos niveles de ruido puede producir daños constantes de oído, la pérdida del oído u otros problemas como, por ejemplo, el tínito (silbido, sonidos en el oído).
Es imprescindible realizar una evaluación de riesgo en relación a estos peligros y aplicar mecanismo de regulación adecuados.
Parte de los mecanismos adecuados de regulación para reducir el riesgo son medidas como el uso de materiales aislantes a fin de evitar ruidos que se generen en las piezas a trabajar.
Utilice los equipos de protección auricular según las indicaciones del empleador o como se lo indique en las normas de protección laboral y de la salud.
Debe usarse y mantenerse la herramienta neumática según las recomendaciones hechas en este manual a fin de evitar un incremento innecesario del nivel de ruido.
Es importante elegir, mantener y recambiar los materiales de consumo y la herramienta de inserción conforme a las recomendaciones presentadas en este manual a fin de evitar un incremento del nivel de ruido.
No está permitido retirar el silenciador integrado en la herramienta y éste siempre debe estar en perfecto estado de funcionamiento.
4.9 Peligro por vibraciones
El efecto de vibraciones puede producir daños en los nervios y problemas en la circulación sanguínea en manos y brazos.
Use ropa caliente al trabajar en un entorno frío y mantenga sus manos calientes y secas.
En caso de observar que la piel en los dedos o manos quede insensible, sienta cosquilleos, dolores o que la piel quede en blanco, interrumpa el trabajo con la herramienta neumática e informe a su empleador y consulte a un médico.
Debe usarse y mantenerse la herramienta neumática según las recomendaciones hechas en este manual a fin de evitar un incremento innecesario de las vibraciones.
No agarre la herramienta neumática demasiado fuerte pero lo suficientemente segura, observando las fuerzas necesarias para contrarrestar el par de giro de la máquina porque el riesgo de vibraciones suele incrementarse mientras mayor es la fuerza que utiliza al agarrar la máquina.
4.10 Indicaciones adicionales de seguridad
Aire comprimido puede causar lesiones serias.
Si la herramienta neumática no está en uso, previo al cambio de accesorios o al realizar trabajos de reparación, siempre es recomendable desconectar la alimentación de aire, despresurizar la manguera neumática y separar la herramienta neumática de la alimentación neumática.
Jamás dirija el caudal de aire a sí mismo o contra otras personas.
Mangueras sueltas pueden causar lesiones serias. Por lo tanto, controle siempre si las mangueras y los elementos de soporte estén en buen estado y que no se hayan soltado.
En caso de utilizar acoplamientos giratorios universales, debe colocarse pernos fijadores y utilizar seguros de manguera Whipcheck a fin de proteger la unión de la manguera con la herramienta neumática o con otras mangueras en caso de que se dañe la unión de la manguera.
Asegúrese de que no se exceda la presión máxima indicada en la herramienta neumática.
Jamás agarre las herramientas neumáticas de la manguera.
4.11 Otras indicaciones de seguridad
- En caso de ser necesario, observe las normas de protección laboral y de prevención de accidentes al trabajar con compresores y herramientas neumáticas.
- A segúrese den o exceder la máxima pre- laboral permitida indicada en los datos técnicos.
- No sobrecargue el aparato. Utilice este equipo solamente dentro de los márgenes de potencia indicados en las Especificaciones técnicas.
- Utilice lubricantes inofensivos. Ventile adecuadamente su lugar de trabajo. En caso de haber un desgaste mayor: controle la herramienta neumática y hágala reparar.
- No utilice esta herramienta si no puede concentrarse. Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta si está cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta puede provocarle serias lesiones.
- Mantenga limpio y bien iluminado su puesto de trabajo. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.
- Asegure las herramientas neumáticas contra niños.
- No guarde nunca la máquina a la intemperie sin protección ni en un ambiente húmedo.
- Proteja la herramienta neumática, sobre todo la conexión neumática así como los elementos de mando, contra polvo y suciedad.
- El polvo procedente de algunos materiales, como la pintura con plomo o algunos tipos de madera, minerales y metales, puede ser perjudicial para la salud. El contacto o la inhalación del polvo puede causar reacciones alérgicas y/o enfermedades respiratorias al usuario o a las personas próximas a él.
Algunas maderas, como la de roble o haya,
producen un polvo que podría ser cancerígeno, especialmente en combinación con aditivos para el tratamiento de maderas (cromato, conservantes para madera). El material con contenido de amianto solo debe ser manipulado por personal especializado.
- Si es posible, utilice algún sistema de aspiración de polvo.
- Para alcanzar un elevado grado de aspiración de polvo, emplee un aspirador Metabo junto con esta herramienta neumática.
- Ventile su lugar de trabajo.
- Se recomienda utilizar una máscara de protección contra el polvo con clase de filtro P2.
- Observe la normativa vigente en su país respecto al material que se va a manipular.
- No pueden trabajarse materiales que produzcan polvo o vapores perjudiciales para la salud (p. ej. asbesto).
- Asegure la pieza de trabajo para inmovilizarla, p. ej. con ayuda de dispositivos de sujeción.
La información de este manual de uso se indica según sigue:
¡Peligro! Advertencia de daños personales o medioambientales.
¡Atención! Advertencia de daños materiales.
4.12 Símbolos en la herramienta neumática
Lea el manual de uso antes de la puesta en marcha.
Use protección ocular
Use auriculares protectores
5. Descripción general
Véase la página 2.
1 Hoja lijadora
2 Placa de apoyo
3 Interruptor (conectar y desconectar)
4 Rueda de ajuste para ajustar las revoluciones
5 Tubo de aspiración
6 Conexión neumática con filtro
7 Racor de conexión 1/4"
8 Ll a v e d e b o c a
* según la versión/no incluido en el volumen de suministro
6. Funcionamiento
6.1 Previo a la primera puesta en marcha
- Montar los racores de conexión (7).
6.2 Montaje de la hoja lijadora
Montaje y extracción sencillos gracias al cierre de cardillo.
Basta con apretar la hoja lijadora hasta que los orifi-
cios de la misma (1) encajen con los de la placa de apoyo (2).
Para conseguir unos resultados óptimos, debe utilizarse la hoja lijadora adecuada:
Lijado de capas de pintura = P 40
Lijado previo de madera = P 60, P 80
Lijado de acabado de madera = P 100, P 120
Lijado de contrachapados, imprimadores acrílicos, masilla, pintura = P 180, P 240, P 320, P 400
6.3 Aspiración de polvo
Aspiración externa:
Conectar una aspiradora adecuada al racor de aspiración (5).
6.4 Usar la herramienta neumática
A fin de desarrollar la potencia completa de su herramienta neumática, utilice siempre mangueras neumáticas con un diámetro interior de por lo menos 10 mm y una longitud máxima de 10 m. Un diámetro demasiado pequeño o una manguera neumática demasiado larga puede reducir clara-mente la potencia de la herramienta.
¡Atención! La línea neumática no debe contener agua condensada.
¡Atención! A fin de que la herramienta tenga una larga vida útil, debe alimentársela lo sufíte con aceite neumático. Esto puede suceder la siguiente manera:
– Use aire a presión con aceite, montando un volatilizador de aceite.
- Sin volatilizador de aceite: lubricar diariamente a mano en la conexión de aire a presión. Aprox. 3-5 gotas de aceite neumático para cada 15 minutos de marcha en caso de una aplicación constante.
En caso de que la herramienta estuvo sin usar durante varios días, aplicar manualmente unas 5 gotas de aceite neumático en el racor de conexión de aire a presión.
¡Atención! Deje la máquina en ralentí sólo durante poco tiempo.
- Monte una hoja de lija adecuada (1) (véase capítulo6.2).
- (5) Conecte una aspiradora apropiada al man-guito de purga. (véase el capítulo 6.3)
- Ajustar presión de trabajo (a medir en la entrada de aire con herramienta neumática conectada). Máxima presión de trabajo permitida, véase capítulo "Datos técnicos".
- Conecte la herramienta neumática a la alimentación neumática.
- Conectar la herramienta: pulse el interruptor (3).
Ajustar el número de revoluciones en la rueda de ajuste (5).
Ajustar las revoluciones en el regulador de revoluciones (4). (El ajuste óptimo se puede determinar mediante la práctica).
Desconectar la herramienta: suelte el interruptor (3)
ESPAÑOLes
- No apretar la herramienta con fuerza contra la superficie de lijado. Una presión excesiva no mejora la potencia de lijado, sino todo lo contrario.
7. Mantenimiento y conservación
¡Peligro! Previo a cualquier trabajo en la máquina desconecte la conexión neumática.
¡Peligro! Cualquier trabajo de reparación o de mantenimiento que exceda el descrito en capítulo debe ser efectuado exclusivamente especialistas.
- Asegure la seguridad de la herramienta neumática mediante un mantenimiento constante de ésta.
- Controle la posición fija de los atornillamientos y, en caso de ser necesario, ajustelos.
- Limpie el filtro en la conexión neumática por lo menos una vez a la semana.
- Se recomienda montar un reductor de presión con separador de agua y volatilizador de aceite a la herramienta neumática.
- En caso de un consumo mayor de aceite o de aire, controle la herramienta neumática y, en caso de ser necesario, hágala reparar. (véase el capítulo 9.)
- Controle con regularidad y después de cada uso las revoluciones y realice un control sencillo del nivel de vibraciones.
- Evite el contacto con sustancias peligrosas que pueden haberse ubicado sobre la herramienta. Use siempre un equipo de protección y elimine sustancias peligrosas mediante medidas adecuadas, antes de realizar el mantenimiento.
Sustituir la placa de apoyo desgastada
- Coloque una llave de boca (8) entre el manguito de goma y el plato de apoyo (2) en la tuerca de soporte.
- Desatornille el plato de soporte (2) en dirección contraria al reloj y contraajustarlo con una llave de boca (8).
- Atornille el nuevo plato de soporte (2) en sentido de reloj y contraajustarloi con una llave de boca (8).
8. Accesorios
Utilice únicamente accesorios Metabo originales.
Utilice únicamente accesorios que hayan sido desarrollados para esta herramienta neumática y que cumple con los requerimientos y los datos indicados en este manual de uso.
Programa completo de accesorios véase www.metabo.com o catálogo.
9. Reparación
¡Peligro! Reparaciones en herramientas neumáticas sólo deben realizarlas especialistas y usar para ello repuestos originales de Metabo.
Si su herramienta neumática Metabo necesita ser reparada sírvase dirigir a su representante de
Metabo. En la página www.metabo.com encontrará las direcciones necesarias.
En la página web www.metabo.com puede descargar listas de repuestos.
10. Protección ecológica
Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas neumáticas, embalaje y accesorios usados. No deben producirse peligros para personas ni para el medio ambiente.
11. Especificaciones técnicas
Notas explicativas sobre la información de la página 3.
Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.
$$ \begin{array}{l} V _ {1} = \text { Requerimiento de aire } \ p _ {\max.} = \text { Máxima presión de trabajo permitida } \ D = \text { Diámetro de la placa de apoyo } \ \begin{array}{r l} n _ {0} & = \text { Número de revoluciones en marcha en } \ & \text { vacío } \end{array} \ \end{array} $$
$$ S = \text { Diámetro del circuito oscilante } $$
$$ d _ {i} = \text { Diámetro interior de la manguera } $$
$$ C = \text { Rosca de conexión } $$
Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente).
Valores de emisión
Estos valores permiten evaluar las emisiones de la herramienta y compararla con otras herramientas. Dependiendo de la condición de uso, estado de la herramienta o de las herramientas de uso, la carga real puede ser mayor o menor. Considere para la valoración las pausas de trabajo y las fases de trabajo reducido. Determine a partir de los valores estimados las medidas de seguridad para el operador, p. ej. medidas de organización.
Vibración (Valor efectivo de la aceleración; EN 28927):
$$ \begin{array}{l} a _ {h} \quad = \text { Valor de emisión de vibraciones } \ K _ {h} = \text { Inseguridad de medición (vibración) } \ \text { Nivel de ruido (EN ISO 15744): } \ \end{array} $$
$$ L _ {p A} = \text { Nivel de intensidad acústica } $$
$$ L _ {W A} = \text { Nivel de potencia acústica } $$
$$ K _ {p A}, K _ {W A} = \text { Inseguridad de medición } $$
$$ ⓘ \text { Use auriculares protectores! } $$
