NÁVOD K OBSLUZE DSX 150 METABO

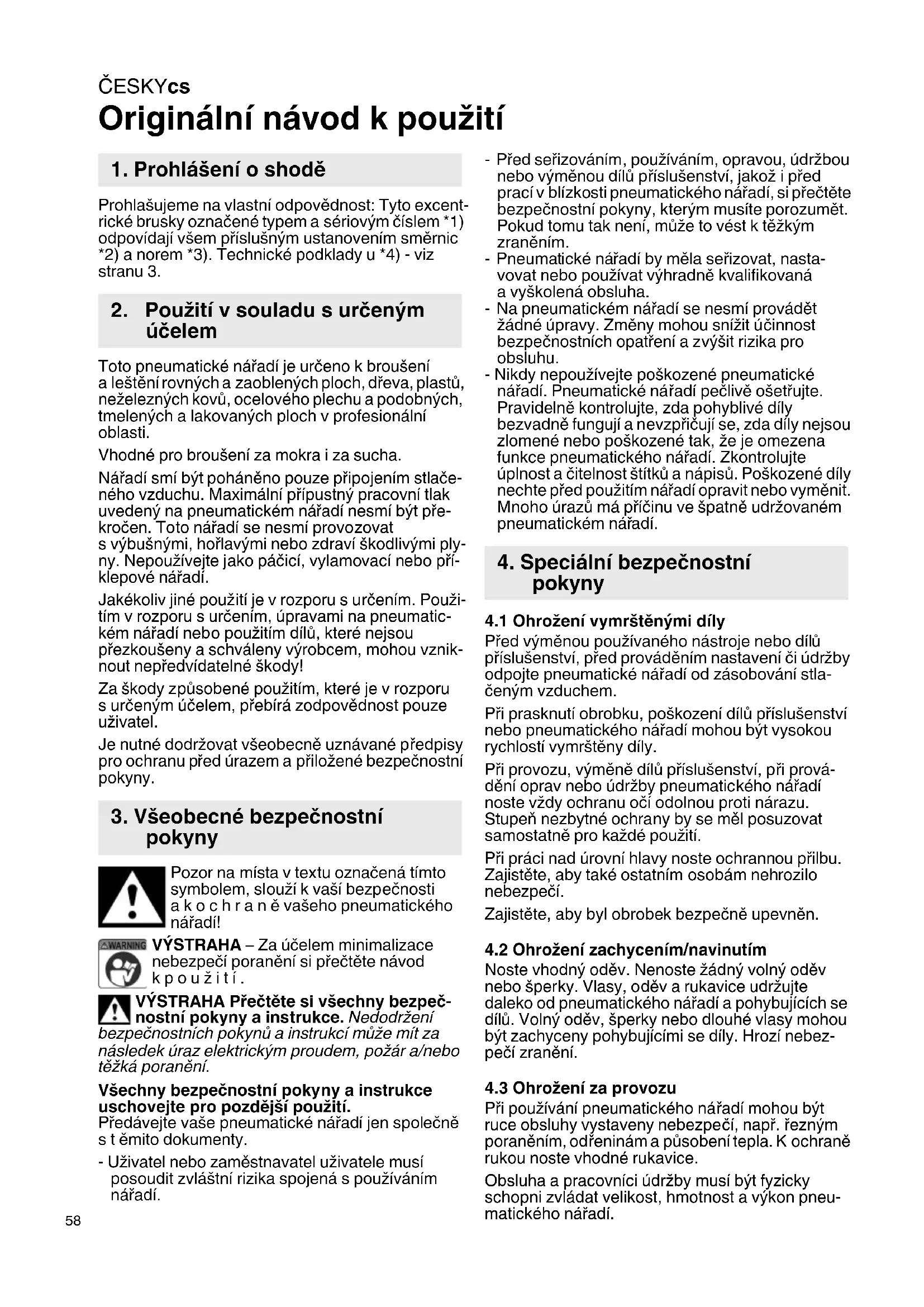

Originální návod k použití Prohlašujeme na vlastní odpovědnost: Tyto excent- rické brusky označené typem a sériovým číslem *1) odpovídají všem příslušným ustanovením směrnic *2) a norem *3). Technické podklady u *4) - viz stranu 3. Toto pneumatické nářadí je určeno k broušení aleštění rovných a zaoblených ploch, dřeva, plastů, neželezných kovů, ocelového plechu a podobných, tmelených a lakovaných ploch v profesionální oblasti. Vhodné pro broušení za mokra i za sucha. Nářadí smí být poháněno pouze připojením stlače- ného vzduchu. Maximální přípustný pracovní tlak uvedený na pneumatickém nářadí nesmí být pře- kročen. Toto nářadí se nesmí provozovat s výbušnými, hořlavými nebo zdraví škodlivými ply- ny. Nepoužívejte jako páčicí, vylamovací nebo pří- klepové nářadí. Jakékoliv jiné použití je v rozporu s určením. Použi- tím v rozporu s určením, úpravami na pneumatic- kém nářadí nebo použitím dílů, které nejsou přezkoušeny a schváleny výrobcem, mohou vznik- nout nepředvídatelné škody! Za škody způsobené použitím, které je v rozporu surčeným účelem, přebírá zodpovědnost pouze uživatel. Je nutné dodržovat všeobecně uznávané předpisy pro ochranu p řed úrazem a přiložené bezpečnostní pokyny. Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti akochraně vašeho pneumatického nářadí! VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod kpoužití. VÝSTRAHA Přečtěte si všechny bezpeč- nostní pokyny a instrukce. Nedodržení bezpečnostních pokynů ainstrukcí může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní pokyny a instrukce uschovejte pro pozdější použití. Předávejte vaše pneumatické nářadí jen společně stěmito dokumenty. - Uživatel nebo zaměstnavatel uživatele musí posoudit zvláštní rizika spojená s používáním nářadí. -Před seřizováním, používáním, opravou, údržbou nebo výměnou dílů příslušenství, jakož i před prací v blízkosti pneumatického nářadí, si přečtěte bezpečnostní pokyny, kterým musíte porozumět. Pokud tomu tak není, může to vést k těžkým zraněním. -Pneumatické nářadí by měla seřizovat, nasta- vovat nebo používat výhradně kvalifikovaná a vyškolená obsluha. - Na pneumatickém nářadí se nesmí provádět žádné úpravy. Změny mohou snížit účinnost bezpečnostních opatření a zvýšit rizika pro obsluhu. - Nikdy nepoužívejte poškozené pneumatické nářadí. Pneumatické nářadí pečlivě ošetřujte. Pravidelně kontrolujte, zda pohyblivé díly bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce pneumatického nářadí. Zkontrolujte úplnost a čitelnost štítků anápisů. Poškozené díly nechte před použitím nářadí opravit nebo vyměnit. Mnoho úrazů má příčinu ve špatně udržovaném pneumatickém nář adí.

4.1 Ohrožení vymrštěnými díly

Před výměnou používaného nástroje nebo dílů příslušenství, před prováděním nastavení či údržby odpojte pneumatické nářadí od zásobování stla- čeným vzduchem. Při prasknutí obrobku, poškození dílů příslušenství nebo pneumatického nářadí mohou být vysokou rychlostí vymrštěny díly. Při provozu, výměně dílů příslušenství, při prová- dění oprav nebo údržby pneumatického nářadí noste vždy ochranu očí odolnou proti nárazu. Stupeň nezbytné ochrany by se měl posuzovat samostatně pro každé použití. Při práci nad úrovní hlavy noste ochrannou přilbu. Zajistěte, aby také ostatním osobám nehrozilo nebezpečí. Zajistěte, aby byl obrobek bezpečně upevněn.

4.2 Ohrožení zachycením/navinutím

Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pneumatického nářadí a pohybujících se díl ů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Hrozí nebez- pečí zranění.

4.3 Ohrožení za provozu

Při používání pneumatického nářadí mohou být ruce obsluhy vystaveny nebezpečí, např. řezným poraněním, odřeninám a působení tepla. K ochraně rukou noste vhodné rukavice. Obsluha a pracovníci údržby musí být fyzicky schopni zvládat velikost, hmotnost a výkon pneu- matického nářadí.

1. Prohlášení o shodě

3. Všeobecné bezpečnostní

4. Speciální bezpečnostní

Držte správně pneumatické nářadí: Buďte připra- veni reagovat na obvyklé nebo náhlé pohyby – mějte připravené obě ruce. Zajistěte si bezpečný postoj a vždy udržujte rovno- váhu. Zabraňte neúmyslnému uvedení nářadí do provozu. Při přerušení zásobování stlačeným vzduchem vypněte pneumatické nářadí vypínačem. Používejte pouze maziva doporučená výrobcem. Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek, jako jsou ochranné rukavice, ochranný oděv, maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, podle druhu nasazení nářadí snižuje riziko poranění adoporučuje se. Před každým použitím zkontrolujte brusný talíř. Nepoužívejte jej, je-li natržený, prasklý nebo pokud upadl na zem. Zabraňte přímému kontaktu s brusným talířem, aby nedošlo k pohmoždění nebo pořezání rukou nebo jiných částí těla. K ochraně rukou noste vhodné rukavice. Nikdy nářadí nespouštějte bez namontovaného brusného prost ředku. Při použití nářadí na práci s plasty a jinými nevodi- vými materiály vzniká nebezpečí elektrostatického výboje. Při obrábění některých materiálů může vznikat výbušný nebo hořlavý prach nebo páry. Hrozí nebezpečí výbuchu nebo požáru. Používejte vždy systém pro odsávání prachu nebo podobný systém vhodný pro obráběný materiál.

4.4 Ohrožení opakovanými pohyby

Při práci s pneumatickým nářadím můžete vnímat nepříjemné pocity v rukou, pažích, ramenech, v oblasti krku nebo v jiných částech těla. Pro práci s pneumatickým nářadím zaujměte poho- dlný postoj, dbejte na dobrou stabilitu a vyvarujte se nevhodných pozic při držení těla a takových pozic, u kterých je obtížené udržovat rovnováhu. Pracovník obsluhy by měl během prací, které trvají dlouho dobu, měnit držení těla, což může pomoci zabránit únavě anepříjemným pocitům. Pokud se u pracovníka obsluhy objeví symptomy jako trvalá nevolnost, obtíže, bušení srdce, bolest, mravenčení, hluchota, pálení nebo ztuhlost, neměl by tyto varující signály ignorovat. Měl by tuto skuteč- nost sdělit zaměstnavateli a konzultovat sodborným lékařem.

4.5 Ohrožení díly příslušenství

Před upevňováním nebo výměnou používaného nástroje nebo dílu příslušenství odpojte pneuma- tické nářadí od zásobování stlačeným vzduchem. Používejte pouze příslušenství určené pro toto nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze. Během používání a po něm se vyvarujte přímého kontaktu s používaným nástrojem, protože může být horký nebo mít ostré hrany. Je nepřípustné používat dělicí kotouče a nářadí pro řezání. Přípustné otáčky používaného nástroje musí být minimálně tak vysoké jako maximální otáčky uvedené na pneumatickém nářadí. Příslušenství, které se otáčí rychleji, než je přípustné, se může rozlomit a rozletět do okolí. Samoadhezivní brusné papíry musí být upevněny na podpěrném talíři soustředně.

4.6 Ohrožení na pracovišti

Uklouznutí, zakopnutí nebo pád jsou hlavní příčiny zranění na pracovišti. Všímejte si povrchů, které mohou být používáním pneumatického nářadí kluzké, nezapomeň te, že můžete zakopnout o vzduchovou hadici. Pneumatické nářadí není určeno pro použití ve výbušných atmosférách a není izolované proti kontaktu se zdroji elektrické energie. Zkontrolujte, zda se na místě, kde chcete vrtat nebo šroubovat, nenachází žádné elektrické, vodovodní nebo plynové vedení (např. pomocí detektoru kovů).

4.7 Ohrožení prachem a párami

Prach a páry vznikající při používání pneumatic- kého nářadí mohou poškodit zdraví (např. rakovina, vrozené vady, astma a/nebo dermatitida); je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opatření. Posouzení rizika by mělo zahrnovat prach vznikající při používání pneumatického nářadí a případný prach v prostředí zvířený používání tohoto nářadí. Pneumatické nářadí se musí provozovat a jeho údržba provádět podle doporučení uvedených v tomto návodu, aby se uvolňování prachu a par snížilo na minimální možnou úroveň. Odpadní vzduch se musí odvádět tak, aby se zvíření prachu v prašném prostředí snížilo na mini- mální možnou úroveň. Vznikají-li prach nebo páry, je hlavním úkolem jejich uvolňování v místě kontrolovat. Namontované díly nebo díly příslušenství pneuma- tického nářadí určené k zachycení, odsávání nebo potlačení vzniku polétavého prachu nebo par by se měly ř ádně používat a udržovat podle pokynů výrobce. Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zvýšenému vytváření prachu a par. Používejte ochranné pracovní pomůcky k ochraně dýchacích cest podle pokynů zaměstnavatele nebo tak, jak to vyžadují předpisy ochrany zdraví.

Vysoká hlučnost může při nedostatečné ochraně sluchu způsobit trvalá poškození sluchu, ztrátu sluchu a jiné problémy, jako tinnitus (zvonění, hučení, pískání nebo bzučení v uchu). Je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opatření.ČESKYcs

Mezi vhodná opatření ke snížení rizika patří použí- vání izolace, jež zabraňuje vzniku zvonivého hluku uobrobků. Používejte ochranné pracovní pomůcky k ochranu sluchu podle pokynů zaměstnavatele a tak, jak to vyžadují předpisy ochrany zdraví. Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbytečnému zvýšení hluč- nosti. Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zbytečnému zvýšení hlučnosti. Integrovaný tlumič hluku se nesmí demontovat a musí být v dobrém stavu.

4.9 Ohrožení vibracemi

Působení vibrací může způsobit poškození nervů a poruchy krevního oběhu v rukách a pažích. Při práci v chladném prostředí noste teplé oblečení, vaše ruce musí být teplé a suché. Pokud zjistíte, že pokožka na prstech nebo rukách znecitlivěla, brní, bolí nebo zbledla, přestaňte spneumatickým nářadím pracovat, informujte svého zaměstnavatele a konzultujte s lékařem. Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbyte čnému zesílení vibrací. Nedržte nářadí příliš pevně, ale jistě. Přitom musí zůstat zachovány potřebné reakční síly ruky, neboť riziko vibrací zpravidla roste se zvyšující se silou vynaloženou na držení nářadí.

4.10 Dodatečné bezpečností pokyny

Stlačený vzduch může způsobit vážná zranění. Pokud pneumatické nářadí nepoužíváte, před výměnou dílů příslušenství nebo při provádění oprav vždy uzavřete přívod vzduchu, odtlakujte vzduchovou hadici a odpojte pneumatické nářadí od přívodu stlačeného vzduchu. Proud vzduchu nikdy nesměřujte na sebe nebo jiné osoby. Uvolněné hadice šlehající okolo mohou způsobit vážná zranění. Vždy proto zkontrolujte, zda nejsou hadice a jejich upevňovací prvky poškozené a zda se neuvolnily. Používají-li se univerzální otočné spojky (zubové spojky), musí se nasadit aretační kolíky a doporučuje se používat hadicové spojky Whip- check, abyste zajistili ochranu v případě selhání propojení hadice s pneumatickým nář adím nebo vzájemného propojení hadic. Zajistěte, aby nebyl překročen max. tlak uvedený na pneumatickém nářadí. Nikdy nenoste pneumatické nářadí za hadici.

4.11 Další bezpečnostní pokyny

-Dodržujte speciální předpisy bezpečnosti práce aprevence úrazů při zacházení s kompresory apneumatickým nářadím. -Zajistěte, aby nebyl překročen maximální přípustný pracovní tlak uvedený v Technických údajích. -Nepřetěžujte toto nářadí – používejte jej pouze v rozsahu výkonu, který je uveden v Technických údajích. - Používejte nezávadná maziva. Zajistěte dosta- tečné větrání pracoviště. Při zvýšeném úběru: nechte pneumatické nářadí zkontrolovat a příp. opravit. - Nepoužívejte tento nástroj, když nejste soustře- děni. Buďte pozorní, dávejte pozor na to, co děláte a přistupujte kpráci spneumatickým nářadím rozumně. Nářadí nepoužívejte, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití nářadí může vést k vážným poran ěním. - Udržujte své pracovní místo čisté a dobře osvět- lené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. -Zajistěte pneumatické nářadí před dětmi. - Neuchovávejte nářadí nechráněné venku nebo ve vlhkém prostředí. -Chraňte pneumatické nářadí, především přípojku stlačeného vzduchu a ovládací prvky, před prachem a nečistotou. - Prach, který vzniká při opracování materiálů jako barva obsahující olovo, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s takovým prachem nebo jeho vdechnutí může u pracovníka nebo osob vyskytujících se v jeho blízkosti způsobit alergické reakce a/nebo onemocnění dýchacích cest. Určité druhy prachu, např. dubový nebo bukový prach, jsou považovány za karcinogenní, zejména vkombinaci spřísadami pro ošetření dřeva (chromát, impregnační látky). Materiál s obsahem azbestu smí opracovávat pouze odborníci. - Používejte co možná nejvíce odsávání prachu. - Pro dosažení vysokého stupně odsávání prachu používejte s tímto pneumatickým nářadím vhodný vysavač Metabo. -Zajist ěte dobré větrání pracoviště. - Doporučujeme nosit respirátor třídy filtrace P2. -Dodržujte předpisy pro opracovávané materiály, platné ve vaší zemi. - Je zakázáno opracovávat materiály, při jejichž opracování vzniká zdraví ohrožující prach nebo zdraví škodlivé páry (např. azbest). -Zajistěte obrobek proti posunutí, např. pomocí upínacích přípravků. Informace v tomto návodu k obsluze jsou označe- ny následovně: Nebezpečí! Varování před nebezpečím úra- zu nebo poškození životního prostředí. Pozor Varování před věcnými škodami.

4.12 Symboly na pneumatickém nářadí

Před zprovozněním si přečtěte návod kobsluze. Noste ochranu očíČESKY cs

Noste ochranu sluchu Viz strana 2. 1 Brusný papír * 2Podpěrný talíř 3Spínač (vypínač) 4Regulační kolečko k nastavení otáček 5 Odsávací hrdlo 6Přípojka stlačeného vzduchu s filtrem 7Spojka 1/4" 8Otevřený klíč

• v závislosti na vybavení / není součástí dodávky

6.1 Před prvním uvedením do provozu

- Našroubujte spojku k nasazení hadice (7).

6.2 Montáž brusného papíru

Jednoduchá montáž a demontáž pomocí suchého zipu. Brusný papír jednoduše přitlačte, aby se otvory brusného papíru (1) a podpěrného talíře (2) překrý- valy. Pro optimální pracovní výsledek používejte vhodný brusný papír: Odstraňování starých vrstev laku = P 40 Předbroušení dřeva = P 60, P 80 Jemné broušení dřeva = P 100, P 120 Broušení dýh, penetrace, tmelu, laku = P 180, P 240, P 320, P 400

Cizí odsávání: K odsávacímu hrdlu (5) připojte vhodný vysavač.

6.4 Používání pneumatického nářadí

Chcete-li dosáhnout max. výkonu pneumatického nářadí, používejte vždy pneumatické hadice svnitřním průměrem minimálně 10 mm a maximální délkou 10 m. Příliš malý vnitřní průměr nebo příliš dlouhá pneumatická hadice mohou výrazně snížit výkon. Pozor Vedení stlačeného vzduchu nesmí ob- sahovat kondenzovanou vodu. Pozor Scílem, aby zůstalo toto nářadí dlouho provozuschopné, musí být zásobováno do- statečným množstvím pneumatického oleje. To se může provádět následovně: – Používejte stlačený vzduch obohacený olejovou mlhou, k tomu namontujte mlhovou maznici. – Bez mlhové maznice: Mažte ručně olejem každý den přes přípojku stlačeného vzduchu. Cca 3-5 kapek pneumatického oleje na každých 15 minut při trvalém provozu. Pokud bylo nářadí několik dnů mimo provoz, ručně aplikujte 5 kapek pneumatického oleje do přípojky stlačeného vzduchu. Pozor Nářadí smí běžet naprázdno jen krátko- době.

1. Nasaďte vhodný brusný papír (1) (viz kapitolu

2. K odsávacímu hrdlu (5) připojte vhodný vysa-

vač. (viz kapitolu 6.3).

3. Nastavte pracovní tlak (měřeno na přívodu

vzduchu při zapnutém pneumatickém nářadí). Maximální přípustný pracovní tlak viz kapitola „Technické údaje“.

4. Připojte pneumatické nář

adí k zásobování stla- čeným vzduchem.

5. Zapnutí: Stiskněte spínač (3).

Regulačním kolečkem (5) nastavte otáčky. Regulátorem otáček (4) nastavte otáčky. (Opti- mální nastavení nejlépe zjistíte praktickou zkouškou.) Vypnutí: Uvolněte spínač (3).

6. Netlačte nářadí příliš silně na broušenou plo-

chu. Brusný výkon se tím nezlepší, spíše na- opak.

Nebezpečí! Před prováděním všech prací na nářadí odpojte přípojku stlačeného vzduchu. Nebezpečí! Údržbu a opravy, které nároč- ností překračují úkony popsané v této kapito- le, smí provádět jen odborníci. -Pravidelnou údržbou zajistěte bezpečnost aspolehlivost pneumatického nářadí. - Zkontrolujte dotažení šroubových spojů avpřípadě potřeby je dotáhněte. - Minimálně týdně čistěte filtr v přípojce stlačeného vzduchu. -Doporučujeme zapojit před pneumatické nářadí redukční ventil s odlučovačem vody a mlhovou maznicí. -Při zvýšeném úniku oleje a vzduchu nechte pneu- matické nářadí zkontrolovat a příp. opravit (viz kapitola 9.) -Pravidelně a po každém použití zkontrolujte otáčky a proveďte jednoduchou kontrolu hladiny vibrací. - Vyvarujte se kontaktu s nebezpe čnými látkami usazenými na nářadí. Noste vhodné osobní ochranné pomůcky a vhodnými opatřeními odstraňte nebezpečné látky před prováděním údržby. Výměna obroušeného podpěrného talíře -Otevřený klíč (8) nasaďte na přídržnou matici mezi gumovou manžetou a podpěrným talířem (2). -Starý podpěrný talíř (2) odšroubujte proti směru hodinových ručiček, přitom přidržujte otevřeným klíčem (8). - Nový podpěrný talíř (2) našroubujte ve směru hodinových ručiček, přitom přidržujte otevřeným klíčem (8).

Používejte pouze originální příslušenství Metabo.

7. Údržba a ošetřování

8. PříslušenstvíČESKYcs

Používejte pouze příslušenství určené pro toto pneumatické nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze. Kompletní nabídku příslušenství najdete na www.metabo.com nebo v katalogu. Nebezpečí! Opravy pneumatického nářadí smí provádět pouze odborníci s použitím origi- nálních náhradních dílů Metabo! Spneumatickým nářadím Metabo vyžadujícím opravu se prosím obraťte na vaše zastoupení Metabo. Adresy viz www.metabo.com. Seznamy náhradních dílů se můžete stáhnout na adrese www.metabo.com. Řiďte se národními předpisy k ekologické likvidaci a recyklaci vysloužilého pneumatického nářadí, obalů apříslušenství. Nesmí být ohroženy osoby aživotní prostředí. Vysvětlivky k údajům na straně 3. Změny na základě technického pokroku vyhrazeny.

max. = maximální přípustný pracovní tlak D=průměr podpěrného talíře

=otáčky při volnoběhu S=průměr oscilačního kruhu

=průměr hadice (vnitřní) C=připojovací závit A=rozměry: délka x šířka x výška m=hmotnost U uvedených technických údajů je nutno počítat s odpovídajícími tolerancemi (dle příslušných platných norem). Emisní hodnoty Tyto hodnoty umožňují odhadnout emise nářadí a porovnat různá nářadí. V závislosti na podmínkách použití, stavu nářadí nebo použitých nástrojích může být skutečné zatížení vyšší nebo nižší. Při odhadování zohledněte přestávky v práci a fáze nižšího zatížení. Na základě náležitě přizpů- sobených odhadnutých hodnot stanovte ochranná opatření pro uživatele, např. organizační opatření. Vibrace (vážená efekt. hodnota zrychlení; EN 28927):

=emisní hodnota vibrací

=nejistota měření (vibrace) Hladina akustického tlaku (EN ISO 15744):

= nejistota měření Noste ochranu sluchu!

10. Ochrana životního prostředí
