GEBRUIKSAANWIJZING DSX 150 METABO

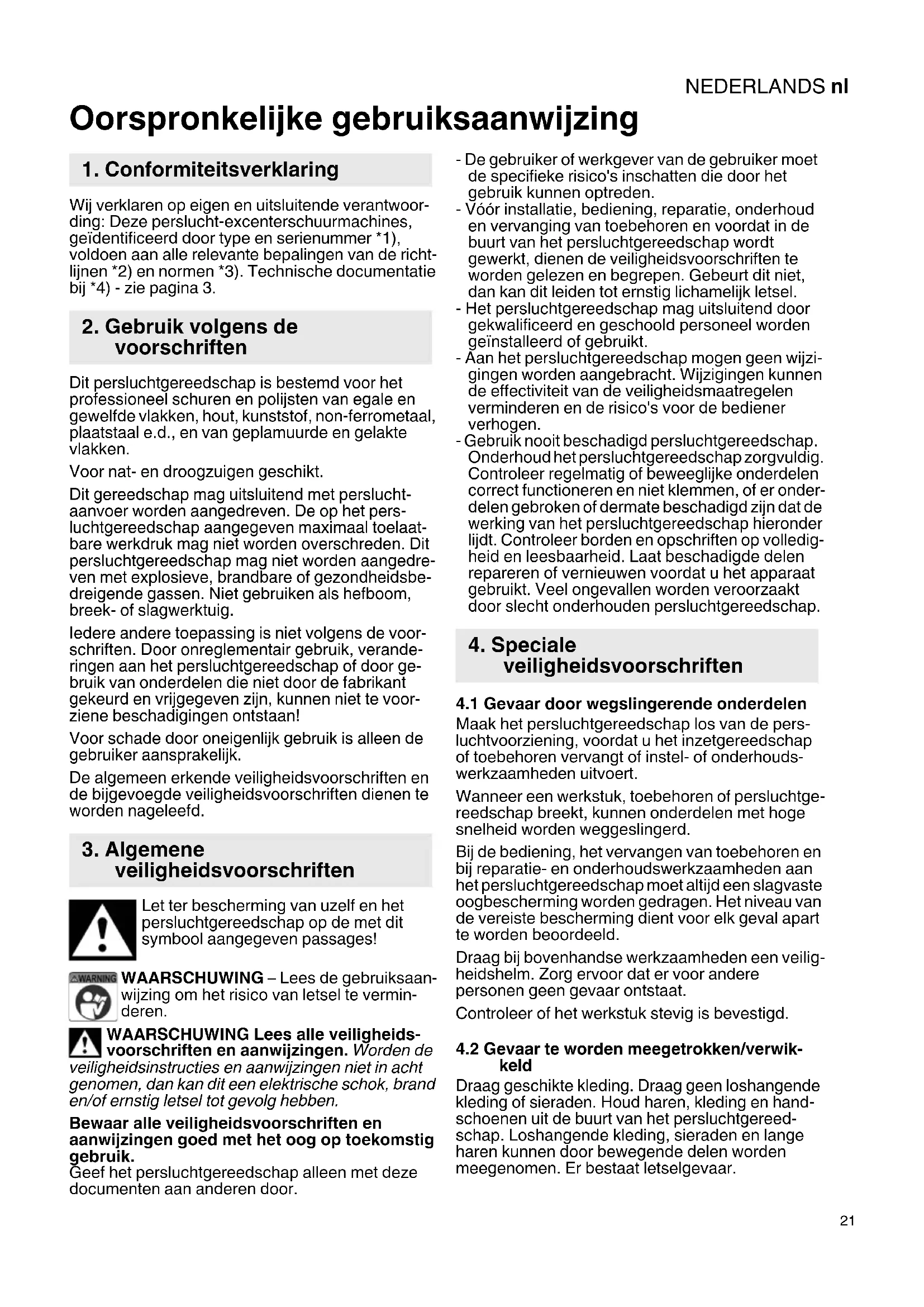

Oorspronkelijke gebruiksaanwijzing Wij verklaren op eigen en uitsluitende verantwoor- ding: Deze perslucht-excenterschuurmachines, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richt- lijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3. Dit persluchtgereedschap is bestemd voor het professioneel schuren en polijsten van egale en gewelfde vlakken, hout, kunststof, non-ferrometaal, plaatstaal e.d., en van geplamuurde en gelakte vlakken. Voor nat- en droogzuigen geschikt. Dit gereedschap mag uitsluitend met perslucht- aanvoer worden aangedreven. De op het pers- luchtgereedschap aangegeven maximaal toelaat- bare werkdruk mag niet worden overschreden. Dit persluchtgereedschap mag niet worden aangedre- ven met explosieve, brandbare of gezondheidsbe- dreigende gassen. Niet gebruiken als hefboom, breek- of slagwerktuig. Iedere andere toepassing is niet volgens de voor- schriften. Door onreglementair gebruik, verande- ringen aan het persluchtgereedschap of door ge- bruik van onderdelen die niet door de fabrikant gekeurd en vrijgegeven zijn, kunnen niet te voor- ziene beschadigingen ontstaan! Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk. De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften dienen te worden nageleefd. Let ter bescherming van uzelf en het persluchtgereedschap op de met dit symbool aangegeven passages! WAARSCHUWING – Lees de gebruiksaan- wijzing om het risico van letsel te vermin- deren. WAARSCHUWING Lees alle veiligheids- voorschriften en aanwijzingen. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik. Geef het persluchtgereedschap alleen met deze documenten aan anderen door. - De gebruiker of werkgever van de gebruiker moet de specifieke risico's inschatten die door het gebruik kunnen optreden. - Vóór installatie, bediening, reparatie, onderhoud en vervanging van toebehoren en voordat in de buurt van het persluchtgereedschap wordt gewerkt, dienen de veiligheidsvoorschriften te worden gelezen en begrepen. Gebeurt dit niet, dan kan dit leiden tot ernstig lichamelijk letsel. - Het persluchtgereedschap mag uitsluitend door gekwalificeerd en geschoold personeel worden geïnstalleerd of gebruikt. - Aan het persluchtgereedschap mogen geen wijzi- gingen worden aangebracht. Wijzigingen kunnen de effectiviteit van de veiligheidsmaatregelen verminderen en de risico's voor de bediener verhogen. - Gebruik nooit beschadigd persluchtgereedschap. Onderhoud het persluchtgereedschap zorgvuldig. Controleer regelmatig of beweeglijke onderdelen correct functioneren en niet klemmen, of er onder- delen gebroken of dermate beschadigd zijn dat de werking van het persluchtgereedschap hieronder lijdt. Controleer borden en opschriften op volledig- heid en leesbaarheid. Laat beschadigde delen repareren of vernieuwen voordat u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden persluchtgereedschap.

4.1 Gevaar door wegslingerende onderdelen

Maak het persluchtgereedschap los van de pers- luchtvoorziening, voordat u het inzetgereedschap of toebehoren vervangt of instel- of onderhouds- werkzaamheden uitvoert. Wanneer een werkstuk, toebehoren of persluchtge- reedschap breekt, kunnen onderdelen met hoge snelheid worden weggeslingerd. Bij de bediening, het vervangen van toebehoren en bij reparatie- en onderhoudswerkzaamheden aan het persluchtgereedschap moet altijd een slagvaste oogbescherming worden gedragen. Het niveau van de vereiste bescherming dient voor elk geval apart te worden beoordeeld. Draag bij bovenhandse werkzaamheden een veilig- heidshelm. Zorg ervoor dat er voor andere personen geen gevaar ontstaat. Controleer of het werkstuk stevig is bevestigd.

4.2 Gevaar te worden meegetrokken/verwik-

keld Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en hand- schoenen uit de buurt van het persluchtgereed- schap. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. Er bestaat letselgevaar.

1. Conformiteitsverklaring

2. Gebruik volgens de

veiligheidsvoorschriften

4.3 Gevaren tijdens bedrijf

Bij gebruik van het persluchtgereedschap kunnen de handen van de bediener blootgesteld worden aan gevaren, zoals snij-, schaaf- en verbrandings- letsel. Draag ter bescherming van uw handen geschikte handschoenen. Het bedienings- en onderhoudspersoneel dient fysiek in staat te zijn de grootte, het gewicht en het vermogen van de machine te hanteren. Houd het persluchtgereedschap correct vast: Wees erop voorbereid de normale of plotselinge bewe- gingen op te vangen – houd beide handen gereed. Zorg ervoor dat u stevig staat en steeds in even- wicht blijft. Voorkom dat het apparaat onbedoeld wordt inge- schakeld. Wordt de luchtvoorziening onderbroken, het persluchtgereedschap bij de in-/uitschakelaar uitzetten. Gebruik uitsluitend de door de fabrikant aanbevolen smeermiddelen. Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van een persoonlijke beschermende uitrusting, zoals veilig- heidshandschoenen, beschermende kleding, stof- masker, slipvrije werkschoenen, veiligheidshelm of gehoorbescherming, afhankelijk van soort en gebruik van het apparaat, vermindert het risico op letsel en wordt aanbevolen. Controleer voor gebruik altijd de schuurschijf. Deze niet gebruiken wanneer hij is gescheurd, gebroken of gevallen. Vermijd direct contact met de schuurschijf om te voorkomen dat handen of andere lichaamsdelen kneuzingen of snijwonden oplopen. Draag ter bescherming van uw handen geschikte hand- schoenen. De machine nooit gebruiken zonder aangebracht schuurmateriaal. Wanneer de machine wordt gebruikt op plastic of ander niet-geleidend materiaal bestaat het risico van een elektrostatische ontlading, . Bij het bewerken van materialen kunnen explosieve of brandbare stoffen of dampen ontstaan. Dan bestaat het risico van explosie of vuur. Gebruik altijd een stofafzuig- of vacuümsysteem dat past bij het te bewerken materiaal.

4.4 Gevaar door herhalende bewegingen

Bij het werken met het persluchtgereedschap kunnen onaangename gevoelens in handen, armen, schouders, de halsstreek of andere lichaamsdelen optreden. Neem tijdens het werken met het persluchtgereed- schap een gemakkelijke positie in, let op een goede steun en voorkom een stand die ongunstig is of waarbij het moeilijk is het evenwicht te behouden. Bij langdurige werkzaamheden moet de bediener zijn lichaamshouding af en toe veranderen, om onaangenaamheden en vermoeidheid te voor- komen. Indien bij een bediener symptomen zoals aanhou- dende onpasselijkheid, klachten, kloppen, pijn, kriebels, doofheid, branden of stijfheid optreden, mogen deze waarschuwingsindicatoren niet worden genegeerd. De bediener dient zijn werk- gever te informeren en een gekwalificeerde arts te raadplegen.

4.5 Gevaar door toebehoren

Maak het persluchtgereedschap los van de pers- luchtvoorziening, voordat inzetgereedschap of toebehoren worden bevestigd of vervangen. Gebruik alleen toebehoren die voor dit apparaat bestemd zijn en voldoen aan de in deze gebruiks- aanwijzing genoemde eisen en kenmerken. Voorkom tijdens en na gebruik direct contact met het inzetgereedschap, omdat het heet of scherp kan zijn. Er mogen geen doorslijpschijven en knipgereed- schappen worden gebruikt. Het toelaatbare toerental van het inzetgereedschap dient minstens zo hoog te zijn als het maximale toerental dat op het persluchtgereedschap staat aangegeven. Accessoires die sneller draaien dan toelaatbaar kunnen breken en wegvliegen. Zelfklevende schuurbladen moeten concentrisch op de steunschijf worden aangebracht.

4.6 Gevaar op de werkplek

Het meeste letsel op de werkplek wordt veroorzaakt door uitglijden, struikelen of vallen. Let op opper- vlakken die door het gebruik van het persluchtge- reedschap wellicht glad zijn geworden en op het mogelijke gevaar van struikelen door de luchtslang. Het persluchtgereedschap is niet bestemd voor gebruik in een explosieve omgeving en niet geïso- leerd tegen contact met elektrische stroombronnen. Controleer (bijv. met behulp van een metaalde- tector) of er op de plaats die bewerkt moet worden, geen stroom-, water- of gasleidingen aanwezig zijn.

4.7 Gevaar door stof en dampen

De stoffen en dampen die bij het gebruik van het persluchtgereedschap ontstaan kunnen schade- lijke gevolgen hebben voor de gezondheid (bijv. kanker, geboorteafwijkingen, astma en/of derma- titis); het is beslist noodzakelijk een risicoanalyse van deze gevaren te maken en deze om te zetten in passende regelgeving. In de risicoanalyse moet rekening worden gehouden met het stof dat bij het gebruik van het persluchtgereedschap ontstaat en het reeds aanwezige stof dat hierbij mogelijk opstuift. Het persluchtgereedschap dient te worden bediend en onderhouden volgens de aanbevelingen in deze gebruiksaanwijzing, om het vrijkomen van stof en dampen tot een minimum te beperken. De afzuiglucht moet zo worden afgevoerd, dat in een stoffige omgeving zo min mogelijk stof opstuift. Indien stof en dampen ontstaan, moeten alle inspanningen erop zijn gericht deze te controleren op de plaats waar ze vrijkomen. Alle inbouwelementen- en toebehoren van het pers- luchtgereedschap, die voor het opvangen, afzuigenNEDERLANDS nl

of onderdrukken van zwevend stof of dampen zijn aangebracht, dienen volgens de aanwijzingen van de fabricant volgens voorschrift te worden geplaatst en onderhouden. Het verbruiksmateriaal en het inzetgereedschap moet volgens de aanbevelingen van deze gebruiks- handleiding worden gekozen, onderhouden en vervangen om onnodige intensivering van de stof- en dampontwikkeling te voorkomen. Gebruik beschermende ademhalingsvoorzieningen volgens de aanwijzingen van uw werkgever of zoals vereist in de voorschriften voor de veiligheid op het werk en ter bescherming van uw gezondheid.

4.8 Gevaar door geluid

De invloed van hoge geluidsniveaus kan bij onvol- doende gehoorbescherming leiden tot permanente gehoorschade, gehoorverlies en andere problemen, zoals tinnitus (bellen, suizen, fluiten of zoemen in het oor). Het is beslist noodzakelijk een risicoanalyse van deze gevaren te maken en deze om te zetten in passende regelgeving. Tot de passende regelgeving ter vermindering van het risico behoren maatregelen zoals het gebruik van isolatiemateriaal ter voorkoming van het geluid dat bij de werkstukken optreedt. Gebruik gehoorbeschermende voorzieningen volgens de aanwijzingen van uw werkgever of zoals vereist in de voorschriften voor de veiligheid op het werk en ter bescherming van de gezondheid. Het persluchtgereedschap dient te worden bediend en onderhouden volgens de aanbevelingen in deze gebruiksaanwijzing, om een onnodige verhoging van het geluidsniveau te voorkomen. Het verbruiksmateriaal en het inzetgereedschap moet volgens de aanbevelingen van deze gebruiks- handleiding worden gekozen, onderhouden en vervangen om een onnodige verhoging van het geluidsniveau te voorkomen. De geïntegreerde geluidsdemper mag niet worden verwijderd en moet zich in een goede werktoestand bevinden.

4.9 Gevaar door trillingen

De invloed van trillingen kan beschadiging van de zenuwen en storingen in de bloedcirculatie in handen en armen veroorzaken. Draag bij het werken in een koude omgeving warme kleding en houd de handen warm en droog. Indien u merkt dat de huid van uw vingers of handen gevoelloos wordt, jeukt, pijn doet of wit verkleurt, moet u stoppen met het persluchtgereedschap, uw werkgever informeren en een arts raadplegen. Het persluchtgereedschap dient te worden bediend en onderhouden volgens de aanbevelingen in deze gebruiksaanwijzing om een onnodige versterking van de trillingen te voorkomen. Houd het persluchtgereedschap vast met een niet al te vaste, maar zekere greep en neem de vereiste hand-reactiekrachten in acht, want het trillingsrisico wordt normaal gesproken groter bij een toene- mende grijpkracht.

4.10 Extra veiligheidsvoorschriften

Perslucht kan tot ernstig letsel leiden. Wanneer het persluchtgereedschap niet in gebruik is, is het altijd vereist om de luchttoevoer af te sluiten, de luchtslang drukloos te maken en het persluchtgereedschap van de persluchttoevoer te scheiden, voordat toebehoren worden vervangen of reparaties worden uitgevoerd. Richt de luchtstroom nooit op uzelf of andere personen. Rondslaande slangen kunnen tot ernstig letsel leiden. Controleer daarom altijd of de slangen en het bevestigingsmateriaal beschadigd of losgeraakt zijn. Bij universele draaikoppelingen (klauwkoppe- lingen) dient u gebruik te maken van arrêteer- pennen en Whipcheck-slangbeveiligingen om bescherming te bieden voor het geval dat een verbinding van de slang met het persluchtgereed- schap of tussen slangen defect raakt. Zorg ervoor dat de op het persluchtgereedschap aangegeven maximale druk niet wordt over- schreden. Draag persluchtgereedschap nooit bij de slang.

4.11 Overige veiligheidsvoorschriften

- Neem de eventueel speciale werkbeschermings- of ongevalpreventievoorschriften voor de omgang met compressoren en persluchtgereedschap in acht. - Zorg ervoor dat de in de Technische gegevens aangegeven maximaal toelaatbare werkdruk niet wordt overschreden. - Zorg dat u het gereedschap niet overbelast – gebruik dit gereedschap alleen binnen het vermo- gensbereik dat in de Technische gegevens vermeld wordt. - Gebruik geen twijfelachtige smeermiddelen. Zorg voor een voldoende ventilatie van de werkplek. Bij verhoogde uittreding: persluchtgereedschap controleren en eventueel laten repareren. - Gebruik dit gereedschap niet wanneer u niet geconcentreerd bent. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het persluchtgereedschap. Gebruik geen gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van gereedschap kan tot ernstig letsel leiden. - Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. - Persluchtgereedschap voor kinderen beveiligen. - Het gereedschap mag niet in de open lucht of in een vochtige omgeving worden opgeborgen. - Bescherm het persluchtgereedschap, met name de persluchtaansluiting en bedieningselementen, tegen stof en vuil. - Stoffen afkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mine- ralen en metaal, kunnen schadelijk zijn voor de gezondheid. Het aanraken of inademen van dezeNEDERLANDSnl

stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reac- ties en/of aandoeningen aan de luchtwegen. Bepaalde stoffen, zoals van eiken- of beukenhout, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehande- ling (chromaat, houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen worden bewerkt door gespecialiseerd personeel. - Maak zo mogelijk gebruik van stofafzuiging. - Om een hoge mate van stofafzuiging te bereiken, kunt u samen met dit persluchtge- reedschap een geschikte Metabo-stofafzuiger gebruiken. - Zorg voor een goede ventilatie van de werk- plaats. - Aanbevolen wordt om een stofmasker van filter- klasse P2 te dragen. - Neem de voorschriften in acht die in uw land voor de te bewerken materialen van toepassing zijn. - Er mogen geen materialen worden gebruikt waarbij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid (bijv. asbest). - Het werkstuk beveiligen tegen wegglijden, bijv. met behulp van spaninrichtingen. De informatie in deze handleiding is als volgt ge- kenmerkt: Gevaar! Waarschuwing voor lichamelijk let- sel of milieuschade. Let op Waarschuwing voor materiële scha- de.

4.12 Symbolen op het persluchtgereedschap

Vóór inbedrijfstelling de gebruiksaanwijzing lezen. Draag oogbescherming Draag gehoorbescherming Zie bladzijde 2. 1 Schuurblad * 2Steunschijf 3 Schakelaar (In-/Uitschakelen) 4 Stelknop voor het instellen van het toerental 5 Afzuigaansluiting 6 Persluchtaansluiting met filter 7 Steeknippel 1/4" 8 Steeksleutel

• afhankelijk van de uitrusting/niet in de levering- somvang

6.1 Voor het eerste bedrijf

- Steeknippel (7) inschroeven.

6.2 Schuurblad aanbrengen

Gemakkelijk aan te brengen en af te nemen dankzij de klithechting. Het schuurblad eenvoudig zo aandrukken, dat de gaten van het schuurblad (1) en de steunschijf (2) samenvallen. Gebruik voor een optimaal arbeidsresultaat het juiste schuurblad: Verwijderen van oude laklagen = P 40 Voorschuren van hout = P 60, P 80 Fijnschuren van hout = P 100, P 120 Schuren van fineer, gronderingslagen, plamuur, lak = P 180, P 240, P 320, P 400

Externe afzuiging: Sluit een geschikt afzuigapparaat aan op de afzui- gaansluiting (5).

6.4 Persluchtgereedschap gebruiken

Gebruik altijd persluchtslangen met een binnendia- meter van minstens 10 mm en een maximale lengte van 10 m om het volledige vermogen van uw pers- luchtgereedschap te benutten. Een te geringe binnendiameter of een te lange persluchtslang kan het vermogen aanmerkelijk verminderen. Let op De persluchtleiding mag geen con- denswater bevatten. Let op Dit gereedschap dient van voldoende pneumatische olie voorzien te worden om lang gebruiksklaar te blijven. Dit kan als volgt ge- beuren: – Geoliede perslucht gebruiken door aanbouw van een olievernevelaar. – Zonder olievernevelaar: Dagelijks met de hand via de persluchtaansluiting oliën. Ca. 3-5 drup- pels pneumatische olie bij 15 minuten continuge- bruik. Is het gereedschap meerdere dagen buiten ge- bruik geweest, de persluchtaansluiting handmatig vullen met ca. 5 druppels pneumatische olie. Let op Het gereedschap slechts kort onbelast laten lopen.

1. Geschikt schuurpapier (1) aanbrengen (zie

2. Een passend afzuigapparaat op de afzuigaan-

sluiting (5) aansluiten. (zie hoofdstuk 6.3).

3. Werkdruk instellen (gemeten bij de luchtinlaat

bij ingeschakeld persluchtgereedschap). Maxi- maal toelaatbare werkdruk zie hoofdstuk „Tech- nische gegevens“.

4. Persluchtgereedschap op de persluchtvoorzie-

Met de stelknop (5) het toerental instellen. Het toerental met de toerentalregelaar (4) in- stellen. (De optimale instelling kan het beste worden vastgesteld door deze in de praktijk uit te proberen.) Uitschakelen: schakelaar (3) loslaten.

6. De machine niet met kracht tegen het schuur-

vlak aandrukken. De schuurafname wordt daar- door niet beter maar eerder geringer.

Gevaar! Alvorens u met werkzaamheden aan het gereedschap begint, de perslucht- aansluiting losmaken. Gevaar! Andere dan de in dit hoofdstuk be- schreven onderhouds- of reparatiewerkzaam- heden mogen uitsluitend door geschoold per- soneel worden uitgevoerd. - Verzeker u door regelmatig onderhoud van de veiligheid van het persluchtgereedschap. - Schroefverbindingen op goede zitting controleren resp. aantrekken. - Filter in de persluchtaansluiting tenminste weke- lijks reinigen. - Aanbevolen wordt om bij het persluchtgereed- schap een drukregelaar met waterafscheider en een smeerbus voor te schakelen. - Bij verhoogde olie- of luchtuittreding het pers- luchtgereedschap controleren en eventueel laten repareren. (Zie hoofdstuk 9.) - Controleer regelmatig en na elk gebruik het toerental en voer een eenvoudige controle uit op het trillingsniveau. - Vermijd het contact met gevaarlijke substanties die zich op het werkstuk hebben afgezet. Draag een geschikte persoonlijke veiligheidsuitrusting en verwijder vóór het onderhoud gevaarlijke substanties door passende maatregelen. Versleten steunschijf vervangen - De steeksleutel (8) tussen het rubbermanchet en de steunschijf (2) op de klemmoer zetten. - De oude steunschijf (2) tegen de klok in afschroeven, hierbij met de steeksleutel (8) tegen- wicht bieden. - De nieuwe steunschijf (2) met de klok mee vast- schroeven, hierbij met de steeksleutel (8) tegen- wicht bieden.

Gebruik uitsluitend originele Metabo toebehoren. Gebruik alleen toebehoren die voor dit persluchtge- reedschap bestemd zijn en voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. Compleet toebehorenprogramma, zie www.metabo.com of de catalogus. Gevaar! Reparaties aan persluchtgereed- schap mogen alleen door geschoold perso- neel en met originele Metabo-onderdelen worden uitgevoerd! Neem voor persluchtgereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Onderdeellijsten kunt u downloaden via www.metabo.com. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en voor de recycling van afgedankt persluchtgereedschap, verpak- kingen en toebehoren. Personen en leefmilieu mogen niet in gevaar worden gebracht. Toelichting bij de gegevens van pagina 3. Wijzigingen en technische verbeteringen voorbe- houden.

max. = maximaal toelaatbare werkdruk D = diameter van de steunschijf

= toerental bij nullast S = trillingskringdiameter

= slangdiameter (binnen) C = aansluitdraad A=afmetingen: lengte x breedte x hoogte m=gewicht De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm). Emissiewaarden Deze waarden maken een beoordeling van de emissie van het gereedschap en een vergelijking van de verschillende gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het gereedschap of het inzetgereedschap kan de daad- werkelijke belasting hoger of lager uitvallen. Houd bij de beoordeling rekening met pauzes en fases met een lagere belasting. Bepaal op basis van de betreffende aangepaste taxatiewaarden welke maatregelen ter bescherming van de gebruiker dienen te worden genomen, bijv. organisatorische maatregelen. Trilling (gewogen effectieve waarde van de versnelling; EN 28927):

7. Service en onderhoud
