| Termék típusa | Pneumatikus excenter csiszoló |
| Márka | Metabo |
| Modell | DSX 150 |
| Tápellátás | Sűrített levegő (max. üzemi nyomás 6,3 bar) |
| Tartókorong átmérője | 150 mm |
| Üresjárati fordulatszám | 10 000 ford/perc (tipikus, ellenőrizze a használati utasítást) |
| Rezgési kör átmérője | 2 mm (tipikus, ellenőrizze a használati utasítást) |
| Levegőfogyasztás | 0,4 m³/perc (tipikus, ellenőrizze a használati utasítást) |
| Súly | 1,2 kg (körülbelül) |
| Fő funkciók | Sík és domború felületek csiszolása, polírozása (fa, műanyag, színesfémek, acéllemezek, festett felületek) |
| Szívórendszer | Külső, szívócsőn keresztül |
| Sebesség beállítás | Forgási sebesség állító görgő |
| Csiszolóanyag rögzítés | Tépőzáras szalag, öntapadó lapok |
| Használat | Szárazon vagy nedvesen |
| Karbantartás | A pneumatikus csatlakozó szűrőjének heti tisztítása; napi kenés pneumatikus olajjal (3-5 csepp/15 perc) |
| Biztonság | Védőszemüveg, zajvédő fejhallgató, kesztyű kötelező; minden tartozékcsere előtt csatlakoztassa le |
| Pótalkatrészek | Tartókorong, csiszolólapok, villáskulcs, eredeti Metabo tartozékok |
| Javíthatóság | Lépjen kapcsolatba a Metabo ügynökséggel; kizárólag eredeti Metabo pótalkatrészeket használjon |
| Felhasználási terület | Szakmai |
| Szabványok | Megfelel az érvényes irányelveknek és szabványoknak (lásd a megfelelőségi nyilatkozatot) |
| Garancia | Tekintse meg a használati utasítást vagy a gyártót |
Gyakran ismételt kérdések - DSX 150 METABO
Felhasználói kérdések a következőről DSX 150 METABO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Csavarozó PDF formátumban ingyenesen! Találja meg kézikönyvét DSX 150 - METABO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. DSX 150 márka METABO.
HASZNÁLATI ÚTMUTATÓ DSX 150 METABO

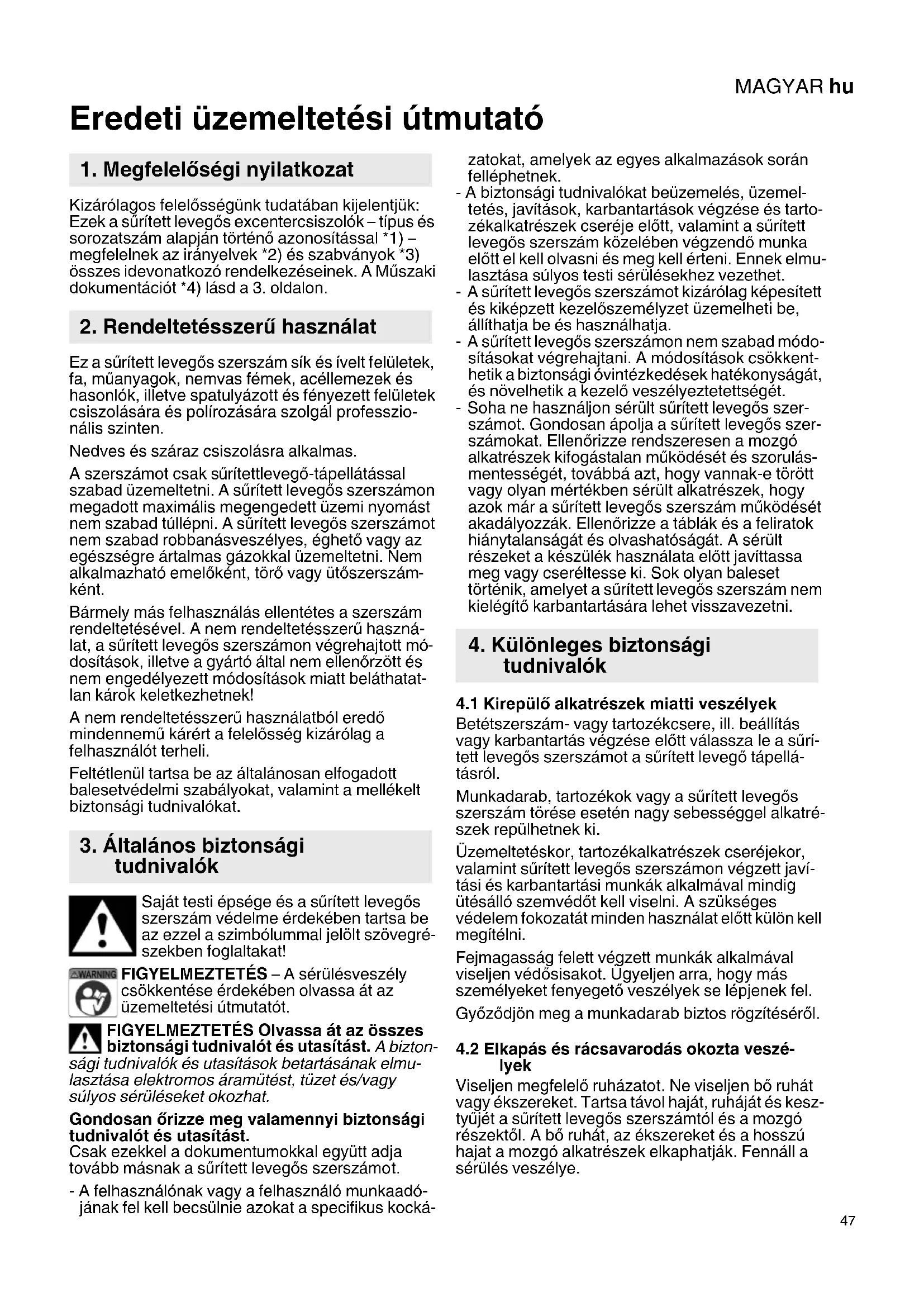

hu Eredeti üzemeltetési útmutató 47
Eredeti üzemeltetési útmutató
1. Megfelelőségi nyilatkozat
Kizárólagos felelősségünk tudatában kijelentjük: Ezek a sürített levegős excentercsiszolók – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) lásd a 3. oldalon.
2. Rendeltetésszerű használat
Ez a sürített levegős szerszám sík és ívelt felületek, fa, műanyagok, nemvas fémek, acéllemezek és hasonlók, illetve spatulyázott és fényezett felületek csiszolására és polírozására szolgál professzionális szinten.
Nedves és száraz csiszolásra alkalmas.
A szerszámot csak sürítettlevegő-tápellátással szabad üzemeltetni. A sürített levegős szerszámon megadott maximális megengedett üzemi nyomást nem szabad túllépni. A sürített levegős szerszámot nem szabad robbanásveszélyes, éghető vagy az egészségre ártalmas gázokkal üzemeltetni. Nem alkalmazható emelőként, törő vagy ütőszerszám-ként.
Bármely más felhasználás ellentétes a szerszám rendeltetésével. A nem rendeltetésszerű használat, a sűrített levegős szerszámon végrehajtott módosítások, illetve a gyártó által nem ellenőrzött és nem engedélyezett módosítások miatt beláthatatlan károk keletkezhetnek!
A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli.
Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági tudnivalókat.
3. Általános biztonsági tudnivalók
Saját testi épsége és a sürített levegős szerszám védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat!
FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át az üzemeltetési útmutatót.
FIGYELMEZTETÉS Olvassa át az összes biztonsági tudnivalót és utasítást. A bizton-
sági tudnivalók és utasítások betartásának elmulasztása elektromos áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Gondosan órizze meg valamennyi biztonsági tudnivalót és utasítást.
Csak ezekkel a dokumentumokkal együtt adja tovább másnak a sürített levegős szerszámot.
- A felhasználónak vagy a felhasználó munkaadójának fel kell becsülnie azokat a specifikus kocká-
zatokat, amelyek az egyes alkalmazások során felléphetnek.
- A biztonsági tudnivalókat beüzemelés, üzemeltetés, javítások, karbantartások végzése és tartozékalkatrészek cseréje előtt, valamint a sürített levegős szerszám közelében végzendő munka előtt el kell olvasni és meg kell érteni. Ennek elmulasztása súlyos testi sérülésekhez vezethet.
- A sürített levegős szerszámot kizárólag képesített és kiképzett kezelőszemélyzet üzemelheti be, állíthatja be és használhatja.
- A sürített levegős szerszámon nem szabad módosításokat végrehajtani. A módosítások csökkenthetik a biztonsági óvintézkedések hatékonyságát, és növelhetik a kezelő veszélyeztetettségét.
- Soha ne használjon sérült sürített levegős szerszámot. Gondosan ápolja a sürített levegős szerszámokat. Ellenőrizze rendszeresen a mozgó alkatrészek kifogástalan működését és szorulásmentességét, továbbá azt, hogy vannak-e törött vagy olyan mértékben sérült alkatrészek, hogy azok már a sürített levegős szerszám működését akadályozzák. Ellenőrizze a táblák és a feliratok hiánytalanságát és olvashatóságát. A sérült részeket a készülék használata előtt javíttassa meg vagy cseréltesse ki. Sok olyan baleset történik, amelyet a sürített levegős szerszám nem kielégítő karbantartására lehet visszavezetni.
4. Különleges biztonsági tudnivalók
4.1 Kirepülő alkatrészek miatti veszélyek
Betétszerszám- vagy tartozékcsere, ill. beállítás vagy karbantartás végzése előtt válassza le a sürített levegős szerszámot a sürített levegő tápellátásról.
Munkadarab, tartozékok vagy a sűrített levegős szerszám törése esetén nagy sebességgel alkatrészek repülhetnek ki.
Üzemeltetéskor, tartozékalkatrészek cseréjekor, valamint sürített levegős szerszámon végzett javítási és karbantartási munkák alkalmával mindig ütésálló szemvédőt kell viselni. A szükséges védelem fokozatát minden használat előtt külön kell megítélni.
Fejmagasság felett végzett munkák alkalmával viseljen védősisakot. Ugyeljen arra, hogy más személyeket fenyegető veszélyek se lépjenek fel.
Győződjön meg a munkadarab biztos rögzítéséről.
4.2 Elkapás és rácsavarodás okozta veszélyek
Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol haját, ruháját és kesztyűjét a sürített levegős szerszámtól és a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek elkaphatják. Fennáll a sérülés veszélye.
MAGYARhu
4.3 Üzem közben fennálló veszélyek
A sürített levegős szerszám használatakor a kezelő kezei olyan veszélyeknek lehetnek kitéve, mint pl. vágások, horzsolódások és hőhatás. Viseljen megfelelő, a kezeit védő kesztyűt.
A sürített levegős szerszám mérete, súlya és teljesítménye miatt a kezelőnek és a karbantartó személyzetnek fizikailag alkalmasnak kell lennie a szerszám biztos használatára.
Tartsa helyesen a sürített levegős szerszámot: álljon készen arra, hogy ellenhatást fejtsen ki a normal vagy hirtelen mozgásokkal szemben – legyen mindkét keze készenlétben.
Ügyeljen arra, hogy biztosan álljon, és az egyensúlyát mindig tartsa meg.
Kerülje el a véletlenszerű bekapcsolást. A levegőellátás kimaradása esetén kapcsolja ki a be-/kikapcsolóval a sűrített levegős szerszámot.
Csak a gyártó által ajánlott kenőanyagokat használja.
Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A készülék fajtájának és alkalmazási területének megfelelő személyi védőfelszerelések, pl. védőkesztyű, védőöltözék, porvédő maszk, csúszásbiztos védőcipő, védősisak vagy hallásvédő viselése csökkenti a sérülések kockázatát, ezért ajánlott.
Minden használat előtt ellenőrizze a csiszolókorongot. Ne használja, ha az repedt, törött vagy leesett.
A kezek vagy más testrészek becsípődésének, illetve elvágásának elkerülésére kerülje a csiszoló-koronggal való közvetlen érintkezést. Viseljen megfelelő, a kezeit védő kesztyűt.
Soha ne használja a gépet felhelyezett csiszolóanyag nélkül.
A gép műanyagon vagy más, nem vezető anyagokon való használatakor fennáll az elektrosztatikus kisülés veszélye.
Az anyagok megmunkálása során robbanásveszélyes vagy éghető porok vagy gözők keletkezhetnek. Fennáll a robbanás vagy tűz keletkezésének a veszélye. Használjon mindig a megmunkálandó anyaghoz való porelszívó vagy porelnyomó rendszert.
4.4 Az ismétlődő mozgások okozta veszélyek
Sürített levegős szerszámmal végzett munka során kellemetlen érzet támadhat a kezekben, karokban, vállakban, nyaki zónában vagy egyéb testrészekben.
Sürített levegős szerszámmal végzett munkához vegyen fel kényelmes testtartást, ügyeljen a biztonságos tartásra, és kerülje a kedvezötlen, ill. olyan a testhelyzeteket, amelyekben nehéz az egyensúly megtartása. A kezelőnek hosszú ideig tartó munka közben változtatnia kell a testtartásán, ez segíthet a kellemetlen következmények és az elfáradás elkerülésében.
Ha a felhasználó olyan tüneteket érzékel, mint pl. tartósan rossz közérzet, panaszok, zakatolás, fájdalom, bizsergés, suketség, égető érzés vagy merevség, akkor ne hagyja figyelmen kívül ezeket a figyelmeztető jeleket. A kezelő tájékoztassa ezekről a munkaadóját, és konzultáljon szakképzett orvossal.
4.5 A tartozékok okozta veszélyek
Betétszerszám vagy tartozék rögzítése vagy cseréje előtt válassza le a sűrített levegős szerszámot a levegőellátásról.
Csak olyan tartozékot használjon, amely ehhez a készülékhez készült, és megfelel az ebben az üzemeltetési útmutatóban megadott követelményeknek és adatoknak.
Kerülje a közvetlen kapcsolatot a betétszer- számmal használat közben és után, mert az forró és éles lehet.
Darabolótárcsák és vágásra szolgáló gépek nem használhatók.
A betétszerszám megengedett fordulatszámának legalább a sürített levegős szerszámon megadott maximális fordulatszám értékét el kell érnie. A megengedettnél gyorsabban forgó tartozék eltörhet és darabjai szerteszét repülhetnek.
Az öntapadó csiszolólapokat koncentrikusan kell felhelyezni az alátéttányérra.
4.6 Veszélyek a munkahelyen
A munkahelyi sérülések fő okai a megcsúszás, megbotlás és az elesés. Ügyeljen az olyan felületekre, amelyek a sűrített levegős szerszám használata folytán csúszóssá válhatnak, ügyeljen továbbá a levegőtömlő miatt fennálló megbotlási veszélyre.
A sürített levegős szerszámot nem robbanásveszélyes légtérben való használatra tervezték, és nem rendelkezik az elektromos áramforrásokkal való érintkezés elleni szigeteléssel.
Győződjön meg róla (pl. fémdetektor segítségével), hogy a megmunkálandó felületben nincsen áram-, víz- vagy gázvezeték.
4.7 Por és gözök okozta veszélyek
A sürített levegős szerszám használatakor keletkező porok és gőzök egészségkárosodást (pl. rák, szülési rendellenesség, asztma és/vagy börbetegség) okozhatnak; ezen veszélyek vonatkozá-sában elengedhetetlen a kockázatok felmérése és megfelelő szabályozási mechanizmusok életbe léptetése.
A kockázatfelmérésnél figyelembe be kell venni a sürített levegős szerszám használatakor keletkező port és az ekkor esetlegesen felkavarodó egyéb meglevő port is.
A sürített levegős szerszámot a jelen útmutatóban szereplő ajánlások szerint kell üzemeltetni és karbantartani, hogy a felszabaduló porok és gözök mennyisége minimumra csökkenjen.
A távozó levegőt úgy kell elvezetni, hogy poros környezetben a por felkavarodása minimumra csökkenjen.
Ha por vagy göz keletkezik, a fő feladat azok elle-nőrzés alatt tartása a felszabadulásuk helyén.
Minden, a szálló por vagy goz felfogására, elszívására vagy elnyomására szolgáló beépített alkatrészt vagy tartozékot a gyártó utasításainak megfelelően, szabályszerűen kell használni és karbantartani.
A fogyó anyagokat és a betétszerszámot a jelen útmutató ajánlásainak megfelelően kell kiválasztani, karbantartani és cserélni a por- vagy gözképződés szükségtelen fokozódásának elkerülése céljából.
Használja a munkaadója utasításainak megfelelő, vagy a munka- és egészségvédelmi előírásokban megkövetelt, légzőszerveket védő berendezéseket.
4.8 Zaj által okozott veszélyek
Magas zajszint hatására elégtelen hallásvédelem esetén tartós halláskárosodás, hallásvesztés és egyéb problémák léphetnek fel, pl. tinnitus (csengés, zúgás, sípolás vagy zümmögés a fülben).
Ezen veszélyek vonatkozásában elengedhetetlen a kockázatfelmérés végrehajtása és megfelelő szabályozási mechanizmusok életbe léptetése.
A kockázat csökkentésére alkalmas szabályozási mechanizmusok közé olyan intézkedések tartoznak, mint a hangcsillapító anyagok alkalmazása, amelyekkel megakadályozható a csengő zajok fellépése a munkadarabokon.
Használja a munkaadója utasításai szerinti és a munka- és egészségvédelmi előírásokban megkövetelt hallásvédelmi berendezéseket.
A sürített levegős szerszámot a jelen útmutatóban szereplő ajánlások szerint kell üzemeltetni és karbantartani a zajszint felesleges növekedésének elkerüléséhez.
A felhasználásra kerülő anyagokat és a betétszerszámot a jelen útmutató ajánlásainak megfelelően kell kiválasztani, karbantartani és cserélni a zajszint szükségtelen növekedésének elkerüléséhez.
Az integrált hangcsillapítót nem szabad eltávolítani, és annak jó állapotban kell lennie.
4.9 Rezgések által okozott veszélyek
A rezgések az idegrendszer károsodását okozhatják, ill. a kezekben és a karokban vérkeringési zavarokat idézhetnek elő.
Hideg környezetben végzett munka esetén viseljen meleg ruházatot, tartsa a kezeit melegen és szárazon.
Ha azt észleli, hogy a bör az ujjain vagy a kezein zsibbad, bizsereg, fáj vagy fehéren elszíneződik, hagyja abba a munkát a sürített levegős szerszámmal, tájékoztassa munkaadóját, és forduljon orvoshoz.
A sürített levegős szerszámot a jelen útmutatóban szereplő ajánlások szerint kell üzemeltetni és karbantartani a rezgések felesleges felerősödésének elkerüléséhez.
A sürített levegős szerszámot nem túl erősen, de mégis biztonságosan megfogva és a szükséges kézi reakcióerők biztosításával tartsa, mert a rezgés kockázata a megfogási erő növekedésével rendszerint nagyobbá válik.
4.10 Egyéb biztonsági utasítások
A sürített levegő komoly sérüléseket okozhat.
Ha a sürített levegős szerszám nincs használatban, tartozékok cseréje vagy javítási munkák végzése előtt mindig el kell zárni a levegőbevezetést, a levegőtömlőt nyomásmentessé kell tenni, és a sürített levegős szerszámot le kell választani a sürített levegő bevezetéséről.
Soha ne irányítsa a levegő áramlását önmagára vagy más személyekre.
Az ide-oda vágódó tömlők komoly sérüléseket okozhatnak. Ezért mindig ellenőrizze a tömlők és rögzítőeszközeik sérülésmentes állapotát, és azt, hogy nem oldódtak-e ki.
Univerzális forgó csatlakozók (körmös csatlakozók) használata esetén reteszelőcsapokat kell alkalmazni és Whipcheck-tömlörögzítéseket kell használni védelemként a tömlő és a sürített levegős szerszám kapcsolatának, illetve a tömlők egymás közötti kapcsolatának megszakadása esetére.
Gondoskodjon arról, hogy ne lépje túl a sürített levegős szerszámon megadott maximális nyomásértéket.
A sürített levegős szerszámokat soha ne tartsa a tömlönél fogva.
4.11 További biztonsági tudnivalók
- Tartsa be a kompresszorok és a sürített levegős szerszámok használatára vonatkozó speciális munkavédelmi és balesetmegelőzési előírásokat.
- Ügyeljen arra, hogy ne lépje túl a műszaki adatokban megadott maximálisan megengedhető üzemi nyomást.
- Ne terhelje túl a szerszámot – csak a műszaki adatokban megadott teljesítménytartományban üzemeltesse.
- Problémamentesen használható kenőanyagokat alkalmazzon. Gondoskodjon a munkahely kielégítő szellőzéséről. Megnövekedett hozam esetén: vizsgálja meg a sürített levegős szerszámot, szükség esetén javíttassa meg.
- Ne dolgozzon a szerszámmal olyankor, amikor nem tud koncentrálni. Munka közben figyeljen oda, ügyeljen arra, amit csinál, és meggondoltan dolgozzon a sürített levegős szerszámmal. Ne használja a szerszámot, ha fáradt, ha kábítószerek, alkohol vagy gyógyszerek hatása alatt van. A szerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet.
- Tartsa tisztán és jól megvilágítva a munkaterületét. A rendetlen és megvilágítatlan munkaterület baleseteket eredményezhet.
- Biztosítsa, hogy a sürített levegős szerszámokhoz ne férhessenek hozzá gyermekek.
- A szabad ég alatt vagy nedves levegőn csak megfelelő védelemmel ellátva szabad tárolni a szerszámot.
- Gondoskodjon a sürített levegős szerszám, kivált-képpen a sürített levegő csatlakozója és a
MAGYARhu
kezelőszervek por és szennyezés elleni védelméröl.
- Egyes anyagok, mint pl. ólomtarta egyes fafajták, ásványok és fémek pora egész-ségkárosító lehet. Ezen porok érintése vagy belégzése allergiás reakciókat válthat ki, és/vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedését okozhatja. Bizonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősül, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, fakonzerváló szerekkel) együtt. Az azbesz-tartalmú anyagokat csak szakemberek munkál-hatják meg.
- Lehetőleg alkalmazzon porelszívást.
- Annak érdekében, hogy a porelszívás jó hatékonyságú legyen, használjon megfelelő Metabo porelszívót ezzel a sürített levegős szerszámmal együtt.
- Gondoskodjon a munkahely jó szellőzéséről.
- Javasoljuk, hogy viseljen P2 szűrőosztályba tartozó légzésvédő maszkot.
- Vegye figyelembe a megmunkálandó anyagokra vonatkozóan az Ön országában érvényes előírásokat.
- Olyan anyagokat, amelyek megmunkálásakor egészségkárosító porok vagy gözök keletkeznek (pl. azbeszt), a készülékkel nem szabad megmunkálni.
- Biztosítsa a munkadarabot megcsúszás ellen, pl. befogószerkezet segítségével.
Ebben az üzemeltetési útmutatóban az egyes információkat az alábbi jelöléssel láttuk el:
Veszély! Személyi sérülés vagy környezeti kár keletkezhet.
Figyelem. Anyagi károk keletkezhetnek.
4.12 Szimbólumok sűrített levegős szerszámon
Üzembe helyezés előtt olvassa el a kezelési útmutatót.
Viseljen szemvédőt
Viseljen hallásvédő eszközt
5. Áttekintés
Lásd a 2. oldalt.
1 Csiszolólap *
2 Alátéttányér
3 Kapcsoló (ki- és bekapcsolás)
4 Állítókerék a fordulatszám beállításához
5 Elszívócsonk
6 Sürített levegő csatlakozó szűrővel
7 1 / 4 " m é r e t ü karmantyú
8 Villáskulcs
* felszereltségtől függő / nem része a szállítási terje- delemnek
6. Üzemeltetés
6.1 Első üzemeltetés előtt
- Csavarozza be a karmantyút (7).
6.2 A csiszolólap felhelyezése
A csiszolólap a tapadórögzítés segítségével egyszerűen felhelyezhető és levehető. Helyezze fel egyszerűen úgy a csiszolólapot, hogy a csiszolólap és az alátéttányér (1) lyukai (2) fedésbe kerüljenek egymással.
Használjon megfelelő csiszolólapot az optimális munkaeredmény elérése érdekében: régi lakkréteg eltávolítása = P 40 fa előcsiszolása = P 60, P 80 fa finomcsiszolása = P 100, P 120
furnéranyag, mázolt aljzat, spatulyázóanyag, lakk csiszolása = P 180, P 240, P 320, P 400
6.3 Porelszívás
Idegen elszívás:
Csatlakoztasson megfelelő elszívóeszközt az elszívócsonkra (5).
6.4 A sűrített levegős szerszám használata
A sürített levegős szerszám teljes teljesítményének kihasználásához mindig legalább 10 mm belső átmérőjű és legfeljebb 10 m hosszú sürített levegős tömlőt alkalmazzon. A túl kicsi belső átmérő vagy a túl nagy tömlóhossz jelentősen csökkentheti a teljesítményt.
Figyelem. A sürítettlevegő-vezeték nem tartalmazhat kondenzvizet.
Figyelem. Ahhoz, hogy a szerszám hosszú időn át használatra kész maradjon, elegendőkell látni pneumatikaolajjal. Ez a következő on történhet:
– Olajozott sürített levegő alkalmazása ködolajozó rászerelésével.
– Ködolajozó nélkül: kézi olajozás naponta a sürített levegő csatlakoztatásán át. Kb. 3–5 csepp pneumatikaolaj az üzemelés minden 15. percében tartós használat esetén.
Ha a szerszám több napon át üzemen kívül volt, kb. 5 csepp pneumatikaolajat kell kézileg bejuttatni a sűrített levegő csatlakozójába.
Figyelem. A szerszámot csak rövid ideig szabad üresjáratban üzemeltetni.
- Helyezzen fel megfelelő csiszolólapot (1) (lásd 6.2. fejezet).
- Csatlakoztasson megfelelő elszívóeszközt az elszívócsonkra (5). (lásd 6.3. fejezet).
- Állítsa be az üzemi nyomást (a levegőbemeneten mérve a sürített levegős szerszám bekapcsolt állapotában). A megengedett maximális üzemi nyomást lásd a „Műszaki adatok“ c. fejezetben.
- Csatlakoztassa a sűrített levegős szerszámot a sűrítettlevegő-ellátásra.
- Bekapcsolás: nyomja meg a kapcsolót (3). Az állítókeréken (5) állítsa be a fordulatszámot.
Állítsa be a fordulatszámot a fordulatszám-szabályozón (4). (Legjobb, ha gyakorlati próbával ellenőrzi az optimális beállítást.) Kikapcsolás: engedje el a kapcsolót (3).
- Ne nyomja erősen a gépet a csiszolandó felülethez. Ez nem javítja, hanem inkább rontja a csiszolási teljesítményt.
7. Karbantartás és ápolás
Veszély! A szerszámon végzendő minden munka előtt válassza le a sűrített levegő csatzását.
Veszély! A jelen fejezetben leírtakon túlmenő javítási vagy karbantartási munkákat csak ember végezheti.
- Rendszeres karbantartással gondoskodjon sűrített levegős szerszám biztonságáról.
- Ellenőrizze a csavarkötések szoros állapotát, szükség esetén húzza meg őket szorosra.
- A sürített levegő csatlakozójában levő szűrőt legalább hetente tisztítani kell.
- Ajánlott a sűrített levegős szerszám elé vízleválasztóval és olajozóval ellátott nyomáscsökkentőt beiktatni.
- Ha megnövekszik a kilépő olaj és levegő mennyisége, ellenőrizze és szükség esetén javíttassa meg a sűrített levegős szerszámot. (Lásd a 9. fejezetet)
- Ellenőrizze rendszeresen és minden használat után a fordulatszámot, és végezze el a rezgés szintjének egyszerű ellenőrzését is.
- Kerülje az érintkezést a szerszámon lerakódott veszélyes anyagokkal. Viseljen alkalmas személyi védőfelszerelést, és a karbantartás előtt megfelelő intézkedésekkel távolítsa el a veszélyes anyagokat.
- Tolja be a villáskulcsot (8) a gumimandzsetta és az alátéttányér (2) közé az anyára.
- Csavarja le a régi alátéttányért (2) az óramutató járásával ellentétes irányba, a villáskulccsal (8) ellentartva.
- Csavarja fel az új alátéttányért (2) az óramutató járásával egyező irányba, a villáskulccsal (8) ellentartva.
Elkopott alátéttányér cserje
8. Tartozékok
Csak eredeti Metabo tartozékokat használjon.
Csak olyan tartozékot használjon, amely ehhez a sürített levegős szerszámhoz készült, és megfelel az ebben az üzemeltetési útmutatóban megadott követelményeknek és adatoknak.
A teljes tartozékprogram a www.metabo.com honlapon vagy a katalógusban található.
9. Javítás
Veszély! A sürített levegős szerszámokon csak szakemberek végezhetnek javításokat eti Metabo pótalkatrészekkel!
A javításra szoruló Metabo sűrített levegős szerszá- mokkal forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja.
A pótalkatrészek listája letölthető a www.metabo.com oldalról.
10. Környezetvédelem
A kiöregedett sürített levegős szerszámok, csomagolások és tartozékok környezetbarát ártalmatlanításával és újrahasznosításával kapcsolatban tartsa be a helyi előírásokat. Tilos személyek és a környezet épségének veszélyeztetése.
11. Műszaki adatok
Az adatok értelmezését lásd a 3. oldalon.
A változtatás jogát a műszaki fejlesztés érdekében fenntartjuk.
$$ \begin{array}{l} V _ {1} = \text { leveg\"{o } igény} \ p _ {\max.} = \text { maximálisan megengedett üzemi nyomás } \ D = \text { alátéttányér átmérője } \ n _ {0} = \text { üresjáratifordulatszám } \ S = \text { rezgéskör átmérője } \ d _ {i} = \text { tömlőátmérő (belső) } \ C = c s a t l a k o z \ A = m \text {é} r e t e k: \ \text { hossz } \times \text { szélesség } \times \text { magasság } \ m = s \quad \acute {u} \quad l \quad y \ \end{array} $$
$$ \begin{array}{l} C = c s a t l a k o z \ A = m \text {é} r e t e k: \ \text { hossz } \times \text { szélesség } \times \text { magasság } \ m = s \quad \acute {u} \quad l \quad y \ \end{array} $$
$$ \begin{array}{l} A = m \text {é} r e t e k: \ \text { hossz } \times \text { szélesség } \times \text { magasság } \ m = s \quad \acute {u} \quad l \quad y \ \end{array} $$
A fenti adatok (a mindenkor érvényben levő szabványoknak megfelelően) tűréssel rendelkeznek.
Kibocsátási értékek
Ezek az értékek lehetővé teszik a szerszám kibocsátási jellemzőinek becslését, ill. különböző szerszámok összehasonlítását. Az alkalmazási feltételektől, a szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becs- léshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően korrigált becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.
Vibráció (a gyorsulás súlyozott effektív értéke; EN 28927):
$$ a _ {h} = \text { rezgéskibocsátási érték } $$
$$ K _ {h} = \text { mérési bizonytalanság (rezgés) } $$
$$ \text { Hangszint (EN ISO 15744): } $$
$$ L _ {p A} = \text { hangnyomásszint } $$
$$ L _ {W A} = \text { hangteljesítményszint } $$
$$ K _ {p A}, K _ {W A} = \text { mérési bizonytalanság } $$
$$ \text { Viseljen hallásvédő eszközt! } $$
